GPS-информер в видеорегистраторе — полезная информация об электронике

Современные автомобильные видеорегистраторы обладают множеством полезных функций, одна из которых – предупреждение водителя о радарах и камерах на дороге. Есть два варианта реализации такой возможности: либо с помощью радар-детектора, либо благодаря GPS-информеру.

GPS-информер – это устройство, которое с помощью спутниковых систем GPS/ГЛОНАСС определяет своё местоположение и сопоставляет его с заранее загруженными картами и отмеченными на них радарами и камерами. GPS-информер может быть как отдельным устройством, так и быть интегрированным в видеорегистратор или радар-детектор.

По своему назначению, GPS-информер выполняет те же функции, что и радар-детектор, но разница между ними существенна, GPS обращается только к загруженным в устройство базам данных, а радар-детектор принимает и обрабатывает излучение от радарных комплексов.

Оба метода обладают своими преимуществами и недостатками:

Пожалуй, главное преимущество GPS-информера – это отсутствие лишних срабатываний. Если загружены актуальные базы данных, устройство будет точно информировать о каждом радаре и камере. Кроме того, на некоторых моделях есть возможность самостоятельного добавления новых точек. Недостатком же можно назвать то, что GPS-информер может оповестить только о стационарных радарах, занесенных в базу. Если вам попадется, например, ручной радар сотрудника ГИБДД, GPS-информер его не обнаружит. Стоит отметить и то, что вам регулярно придется обновлять базы GPS-информера, то есть скачивать их из интернета и загружать на устройство. Но на сегодняшний день уже существуют видеорегистраторы, которые автоматически обновляют базы радаров и карт благодаря встроенному модему, одно из таких устройств – Каркам Комбо 3.

В свою очередь радар-детектор может обнаруживать любые радарные комплексы по их сигналу. В качестве недостатка тут можно выделить ложные срабатывания. Дело в том, что автоматические двери в магазинах или парктроники других автомобилей зачастую излучают сигнал в том же диапазоне, в каком работают полицейские радары, поэтому радар-детектор зачастую будет поднимать ложную тревогу.

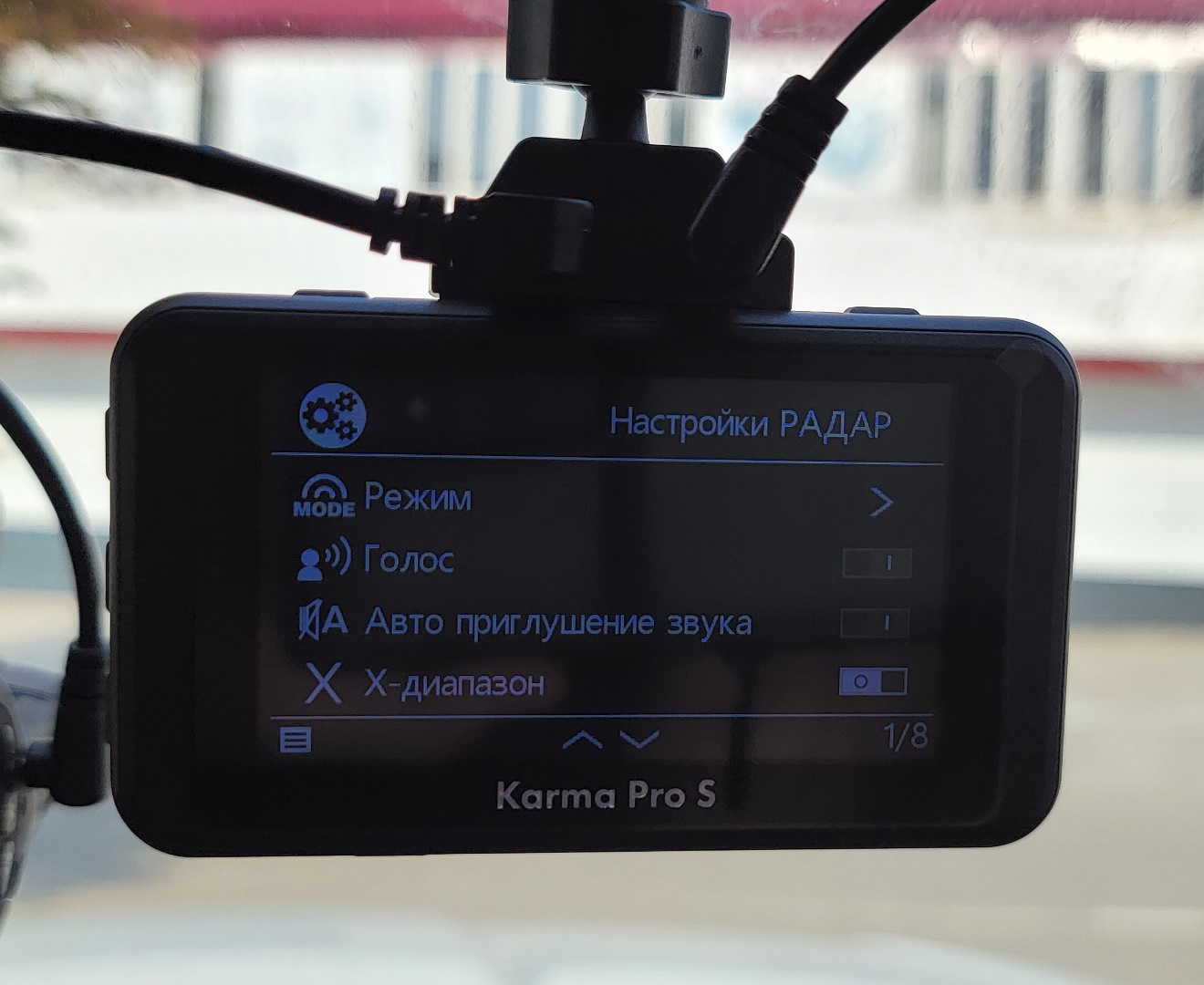

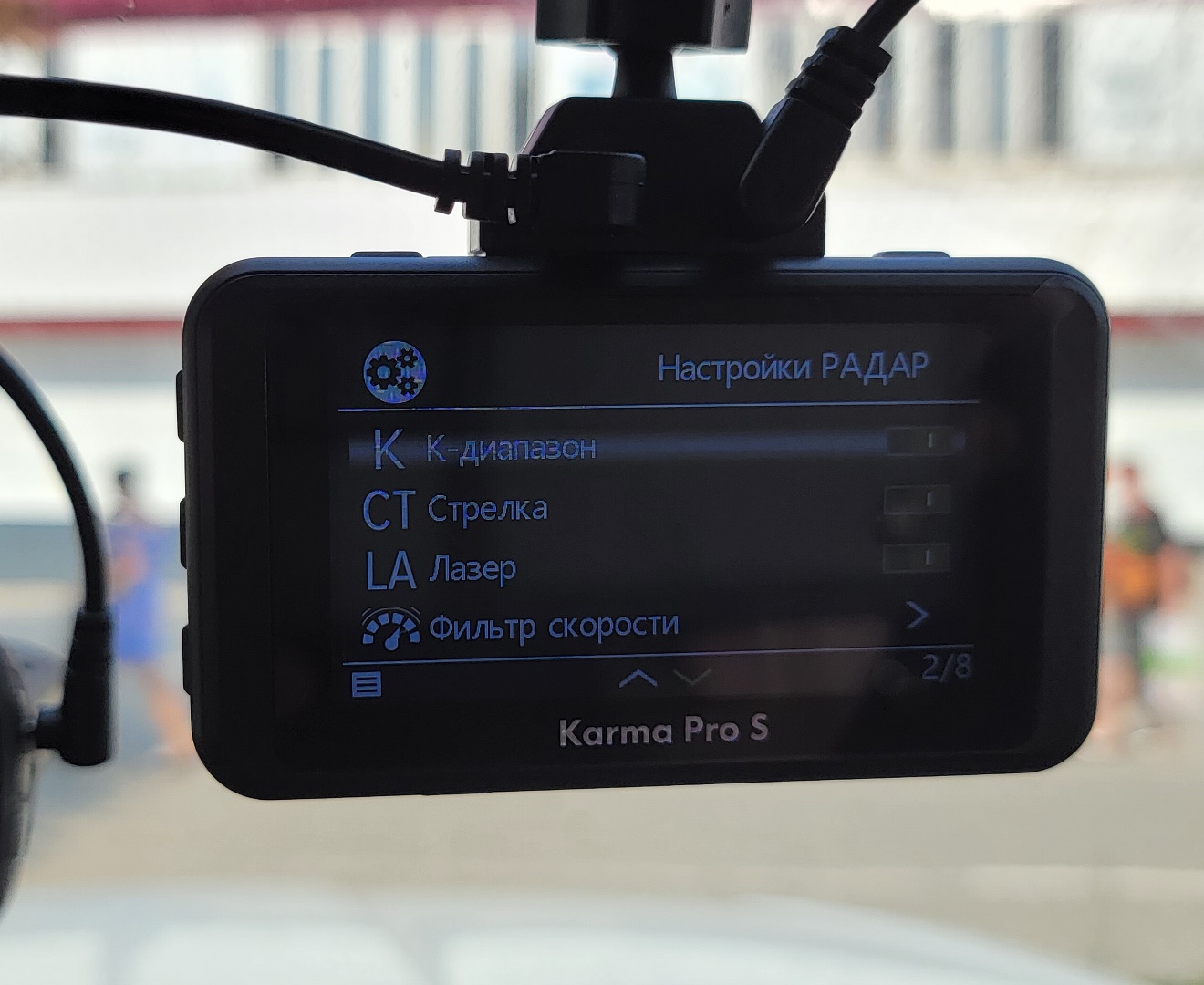

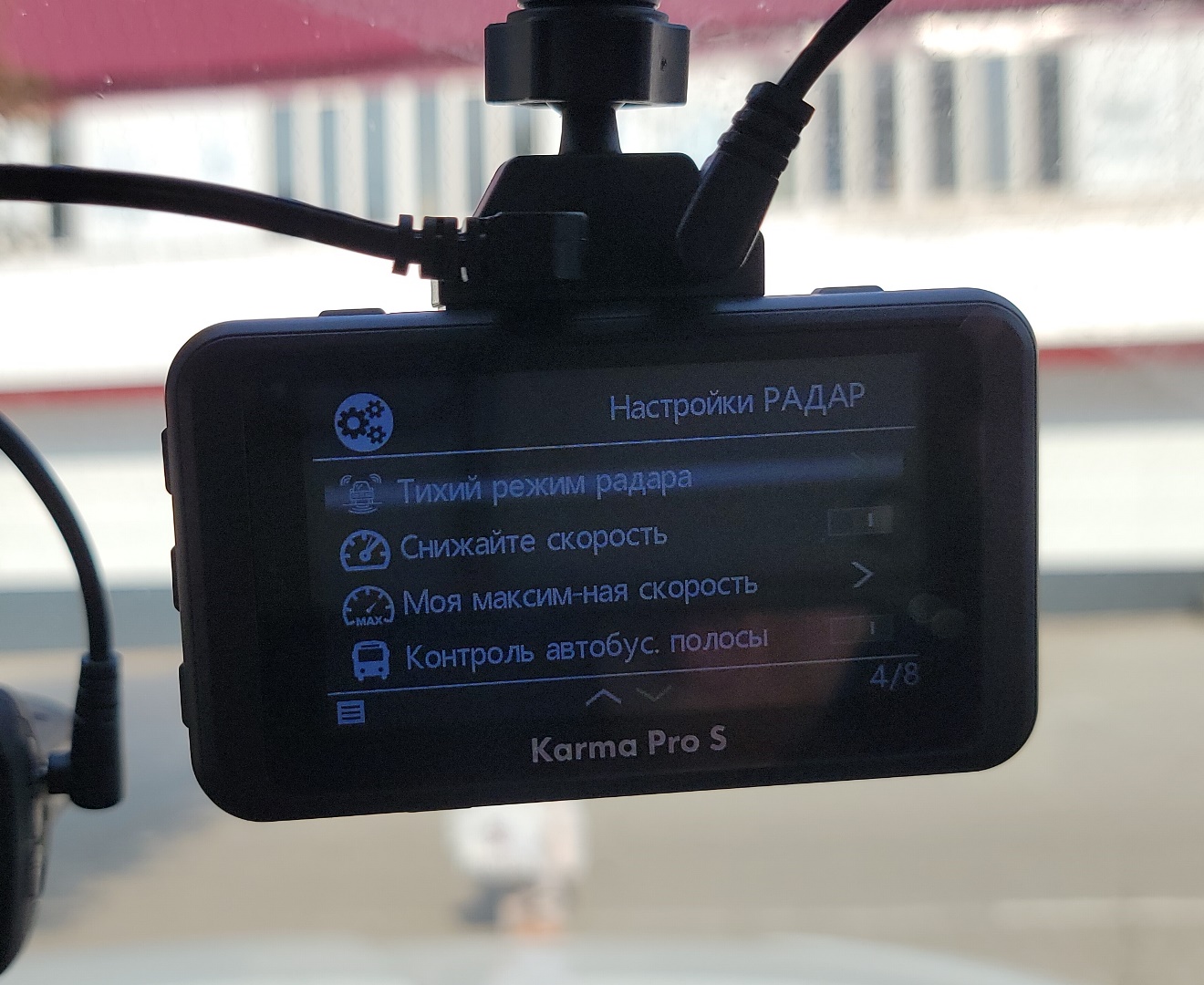

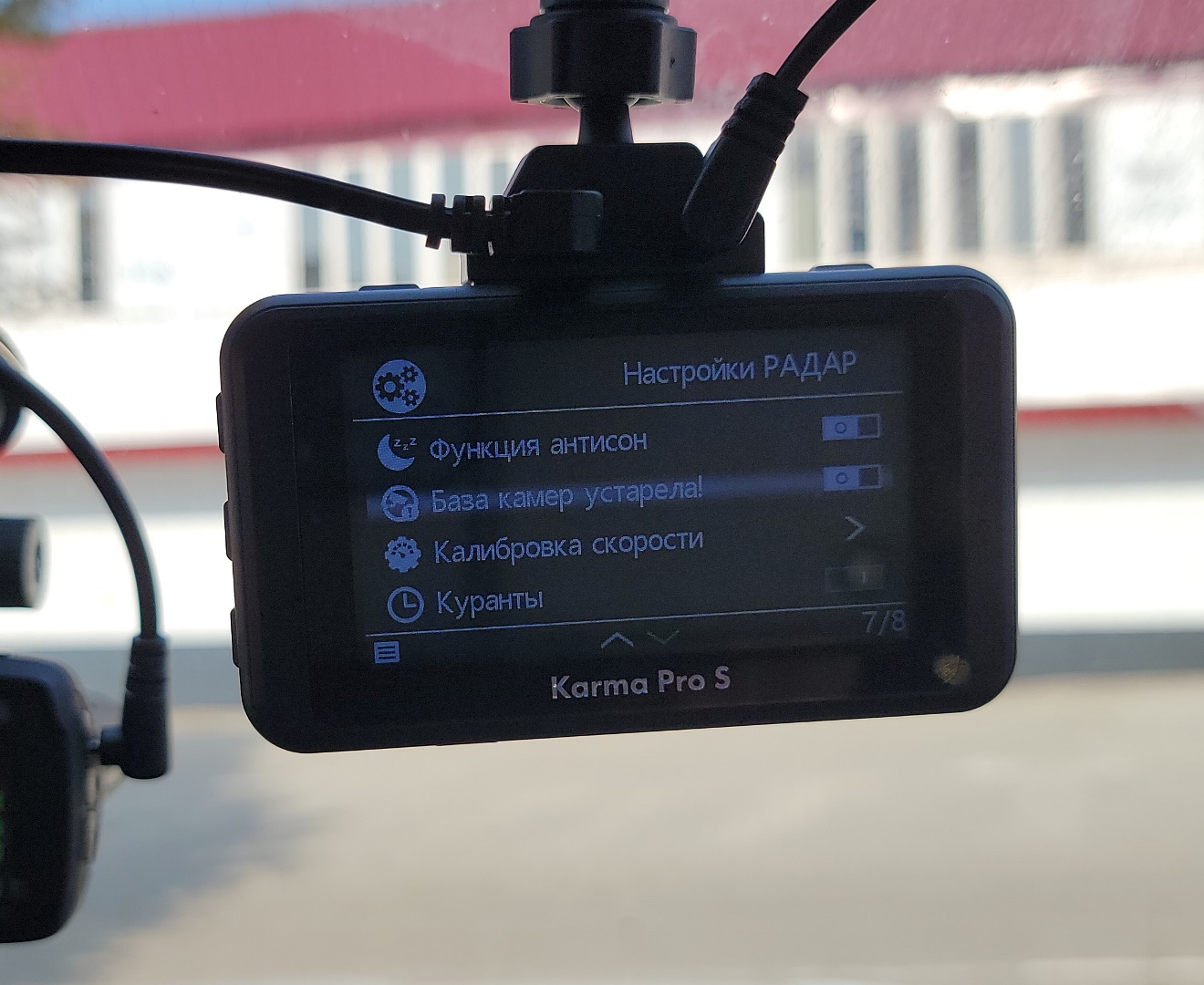

Если вы хотите минимизировать шанс пропуска, рекомендуется покупать устройства, которые оснащены одновременно и радар-детектором, и GPS-модулем. В таком случае вы всегда сможете включить режим «город» в настройках радар-детектора и значительно снизить его чувствительность, что практически исключит вероятность ложного срабатывания, в то время как GPS-информер будет докладывать вам обо всех радарах. За пределами города, где ложных срабатываний быть не может, режим радар-детектора «трасса» поможет не пропустить ни одной «засады». Именно в связке друг с другом GPS-информер и радар-детектор достигают максимальной эффективности.

Видеорегистратор/Радар-детектор/GPS-информатор Stonelock ETNA | Avtobezopasnost.KZ

Видеорегистратор с радар-детектором, с 2-мя камерами («на дорогу», «в салон») и возможностью подключения дополнительной 3-ей (парковочной).В видеорегистраторе есть основная камера и дополнительно подключается камера заднего вида.

CMOS сенсор от Sony, отвечает за высокое качество съемки в любое время суток. Обе камеры обеспечивают угол обзора в 140 градусов. Основная камера имеет широкоугольный объектив с 4-слойной стеклянной линзой, который позволяет снять все детали дорожно-транспортной обстановки в радиусе нескольких метров от автомобиля. Преимущество стеклянной линзы в том, что она не испортится с годами, так как не плавится от солнечных лучей и высокой температуры. Основная камера снимает в качестве HD с разрешением 1280*720, камера «в салон» имеет разрешение 640*480.
В видеорегистраторе экран включается автоматически при приближении к точкам POI, а голосовой сигнал оповестит Вас только в том случае, если Вы превысили скорость. Это удобно, так как дисплей не отвлекает водителя при поездке.

Количество каналов записи видео	2
Процессор	GPC2247
Макс. разрешение видео	1280×720
GPS	есть
Срок гарантии (мес.)	12
Угол обзора	140°
Поддержка карт памяти	microSD
Крепление	присоска
Экран	Да

все характеристики

Видеорегистратор радар-детектор gps информатор о камерах в Уфе

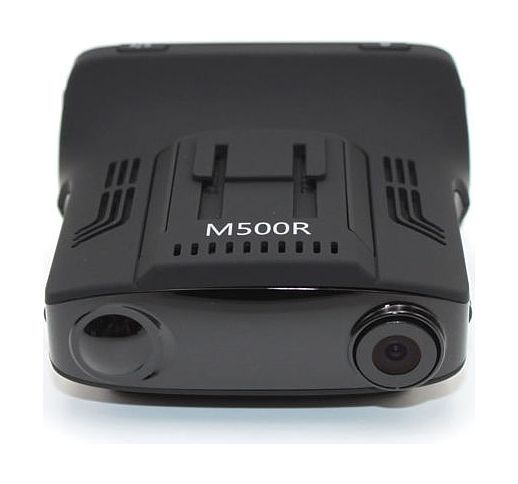

Видеорегистратор с радар-детектором

В данных устройствах помимо радарной части, которая ловит излучение полицейских радаров присутствует также GPS модуль с предустановленной базой координат местонахождения стационарных радаров.

Преимущество данной системы в том, что с помощью GPS определяется точное расстояние до камер слежения.

Владелецы данных моделей также получают информацию об ограничении скорости на данном участке.

Также с помощью GPS базы радар сообщает о типе камеры слежения т.к многие камеры следят лишь за соблюдений правила проезда перекрестка и контроль стоп линии и соответсвенно снижать скорость не обязательно.

И один из самых приятных моментов, обладания GPS модулем, в радаре — это система порога скорости, которая убирает голосовое и звуковое оповещение о приблежении к комплексу слежения, если скорость не превышена либо автомобиль стоит в пробке.

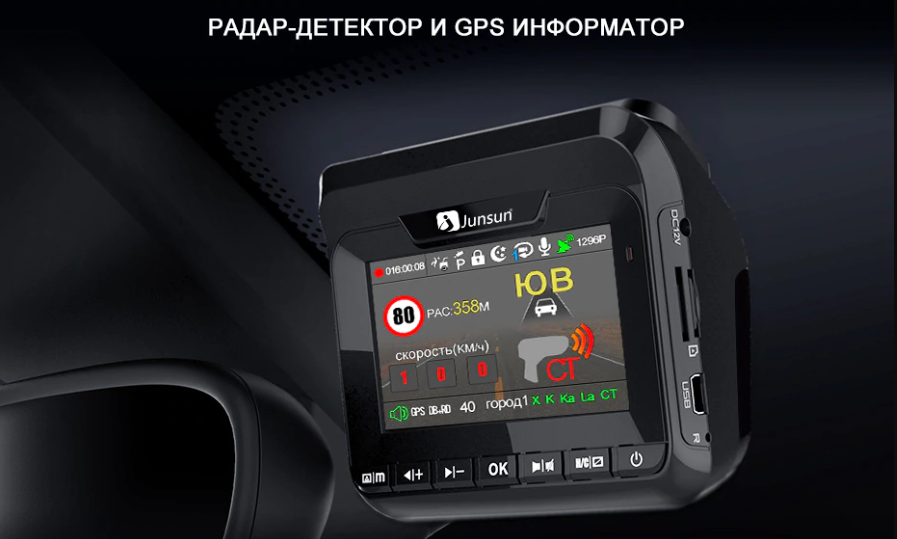

Видеорегистратор с радар-детектором и GPS-информатором

Видеорегистратор с радар-детектором

Видеорегистратор с радар-детектором и GPS-информатором

Видеорегистратор с антирадаром

и GPS информатором о камерах

Видеорегистратор с радар-детектором и GPS-информатором

Видеорегистратор с радар-детектором, GPS-информатором

и 2 записывающей и парковочной камерой в зеркале

Видеорегистратор с радар-детектором, GPS-информатором

в зеркале

Видеорегистратор с радар-детектором, GPS-информатором

и 2 записывающей и парковочной камерой в зеркале

Видеорегистратор-Уфа.рф

тел.262-90-35 сот. 8-937-849-90-35 E-mail: [email protected]

Видеорегистратор с радар-детектором и GPS-информатором

Видеорегистратор с радаром и GPS информатором

Видеорегистратор с антирадаром

Видеорегистратор с радар детектором и GPS информатор INCAR SDR-40, цена 2907 грн

Комбо-устройство INCAR SDR-40 Tibet вполне доступное по цене решение сочетающее автомобильный видеорегистратор для записи видео с разрешением FullHD и радар-детектор для предупреждения о радарах и стационарных камерах из базы GPS. Устройство оснащено дисплеем на который выводится информация о текущем состоянии рабочего режима, информация при работе на радар или камеру, а так же дисплей необходим для просмотра видео на месте и настройки функций.

Видеорегистратор и радар-детектор INCAR SDR-40 Tibet оснащен быстросъемным креплением с активной зарядкой, а в качестве батареи используется конденсатор. Конденсатор не позволяет устройству работать в автономном режиме, но при этом он является лучшим решением при работе в условиях с пониженной или повышенной температурой.

Данное комбо устройство вам позволит не только вовремя получить предупреждение об установленной камере или радаре, а так же записать важные события на встроенный видеорегистратор.

Обновление

Устанавливаем карту памяти в картридер.
Форматируем карту памяти (карта должна быть чистая)
Извлекаем файл обновления из архива и копируем в корневую директорию SD-карты
Устанавливаем карту памяти в выключенное устройство.
Подключаем штатное зарядное устройство и включаем зажигание автомобиля.
Процесс прошивки будет происходить автоматически, экран и питание устройства не трогаем.
После удачной прошивки устройство само перезагрузится

База камер от 03.12.2020

Плеер для Incar SDR-40

Инструкция по эксплуатации

Внимание!

Перед использованием регистратора заведите двигатель автомобиля, потом включите регистратор в электросеть автомобиля (прикуриватель).
Используйте зарядное устройство, идущее в комплекте с регистратором, иначе устройство может быть повреждено или выйдет из строя.
Используйте качественные карты памяти с высокой скоростью записи не ниже 10 класса.
Не применяйте силу для установки карты памяти.
Не оставляйте устройство в машине при экстремально низких или высоких температурах.

Обзор Fujida Zoom Smart. Видеорегистратор с Wi-Fi и GPS-информатором «АВТО-ДРОН»

Не так давно мы проводили тестирование комбо-видеорегистратора Fujida Karma Slim, поддерживающего беспроводную синхронизацию со смартфоном и предоставляющего возможность обновления базы данных/прошивки в один клик. Примерно в это же время вышла его младшая модификация Fujida Zoom Smart с таким же удобным способом обновления, но без активного радар-приемника.

Она ожидаемо стоит дешевле, позволяя сэкономить при эксплуатации в условиях мегаполиса.

Комплектация

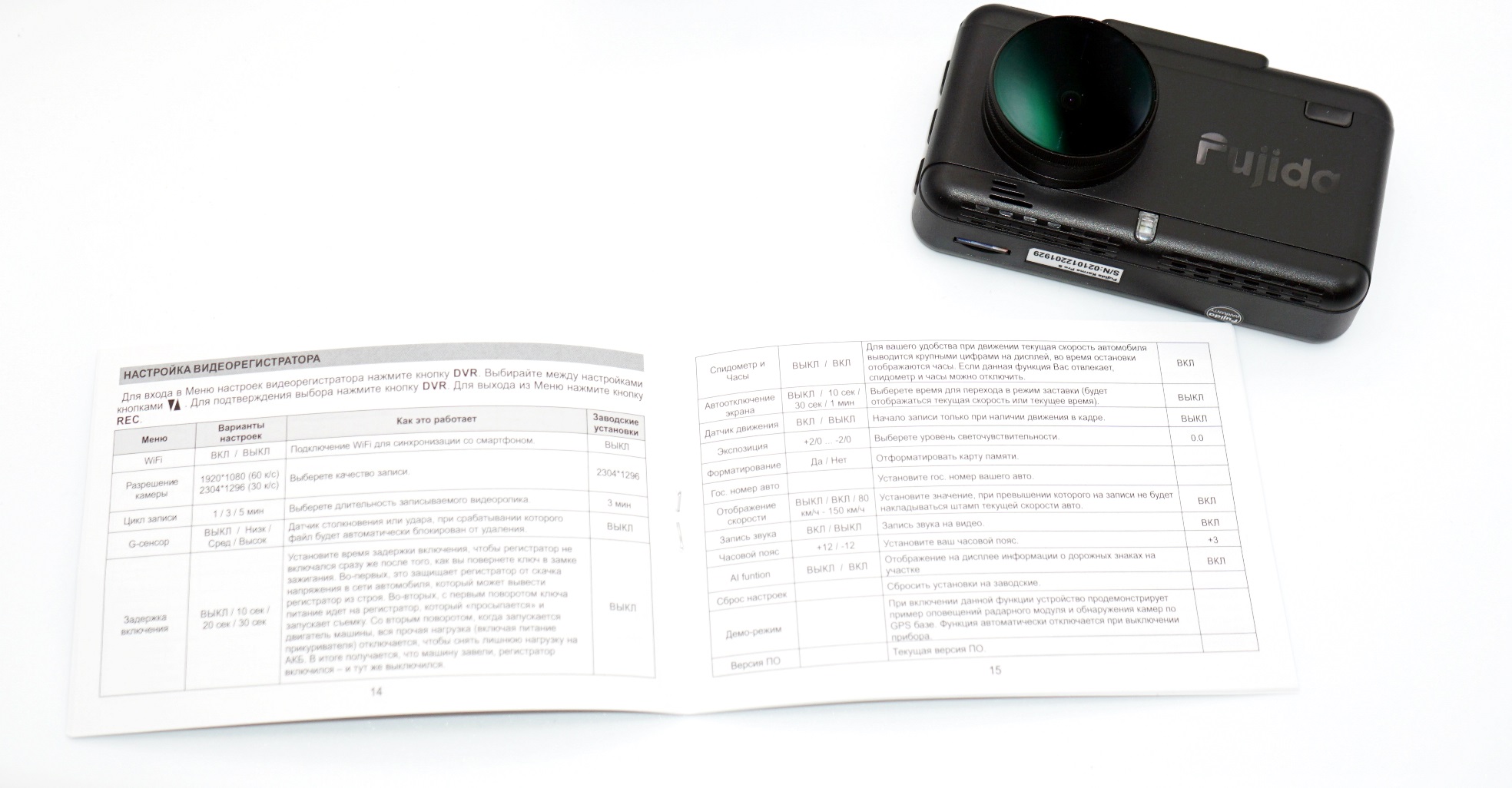

Покупатель получает Fujida Zoom Smart в коробке, оформленной в карбоновой стилистике. Помимо видеорегистратора, комплект включает крепление на лобовое стекло с вакуумной присоской, зарядное устройство в прикуриватель, руководство пользователя и гарантийный талон.

Внешний вид

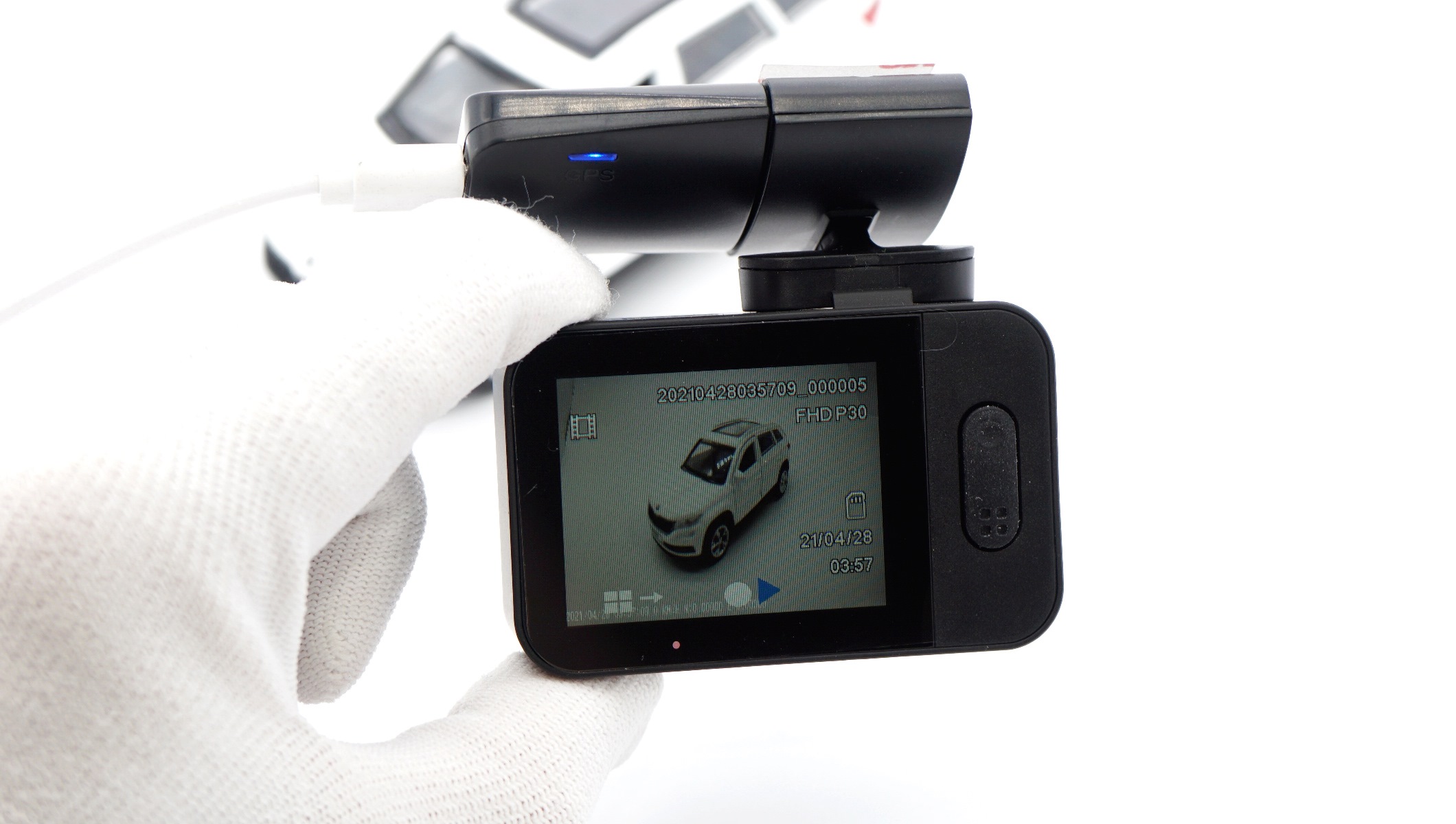

Fujida Zoom Smart визуально повторяет старшую модель. Корпус прямоугольной формы с закругленными углами.

С лицевой стороны выведен объектив, собранный из группы стеклянных линз. Угол обзора по диагонали составляет 170 градусов.

Управление осуществляется при помощи группы механических кнопок, распределенных по боковым граням корпуса. Левая группа управляет работой информатора, правая видеосъемкой.

Информация выводится на 3-дюймовый цветной дисплей. Помимо основной картинки с камеры, отображаются данные по скорости движения и техническая информация.

При приближении к камере фиксации нарушений ПДД выводится голосовое предупреждение и визуальные данные по скорости движения, разрешенной скорости на участке и типу комплекса.

На корпусе отсутствуют разъемы, только слот под карту памяти на нижнем торце. Необходимости в них тут нет, обновление базы данных и выгрузка роликов проводится напрямую в память смартфона.

Крепится Fujida Zoom Smart на крепление с вакуумной присоской, оснащенной прижимной ножкой. В основании крепления есть разъем miniUSB, используемый для подачи питания.

Поддерживается возможность поворота относительно точки крепления и изменение угла наклона. Выбранное положение фиксируется винтом с накатанной головкой.

Длина кабеля у комплектного адаптера питания позволяет провести скрытый монтаж под обшивкой и боковой стойкой.

Сборка проведена качественно, визуально видеорегистратор производит впечатление премиального продукта.

Wi-Fi модуль и обновление

В Fujida Zoom Smart установлен Wi-Fi модуль, используемый для синхронизации со смартфоном. После успешного подключения на главный экран выводится пять кнопок для быстрого доступа к разделам.

Владелец видеорегистратора в один-два клика сможет сделать копию в памяти смартфона нужных файлов. Так они не будут стерты, не потеряются при передаче карты памяти сотруднику ГАИ и можно будет сразу поделиться записью в социальных сетях.

В отдельной вкладке проводится проверка актуальности версии прошивки и базы камер. При появлении обновления, а выходят они регулярно, предлагается его загрузить и установить в память устройства. В отличие от моделей конкурентов, тут не нужно снимать устройство со стекла и иметь под рукой компьютер/ноутбук, удобно.

Отсюда же выводится потоковое изображение с камеры, проводятся фото- и видеосъемка. Доступны опции настройки съемки.

Настройки

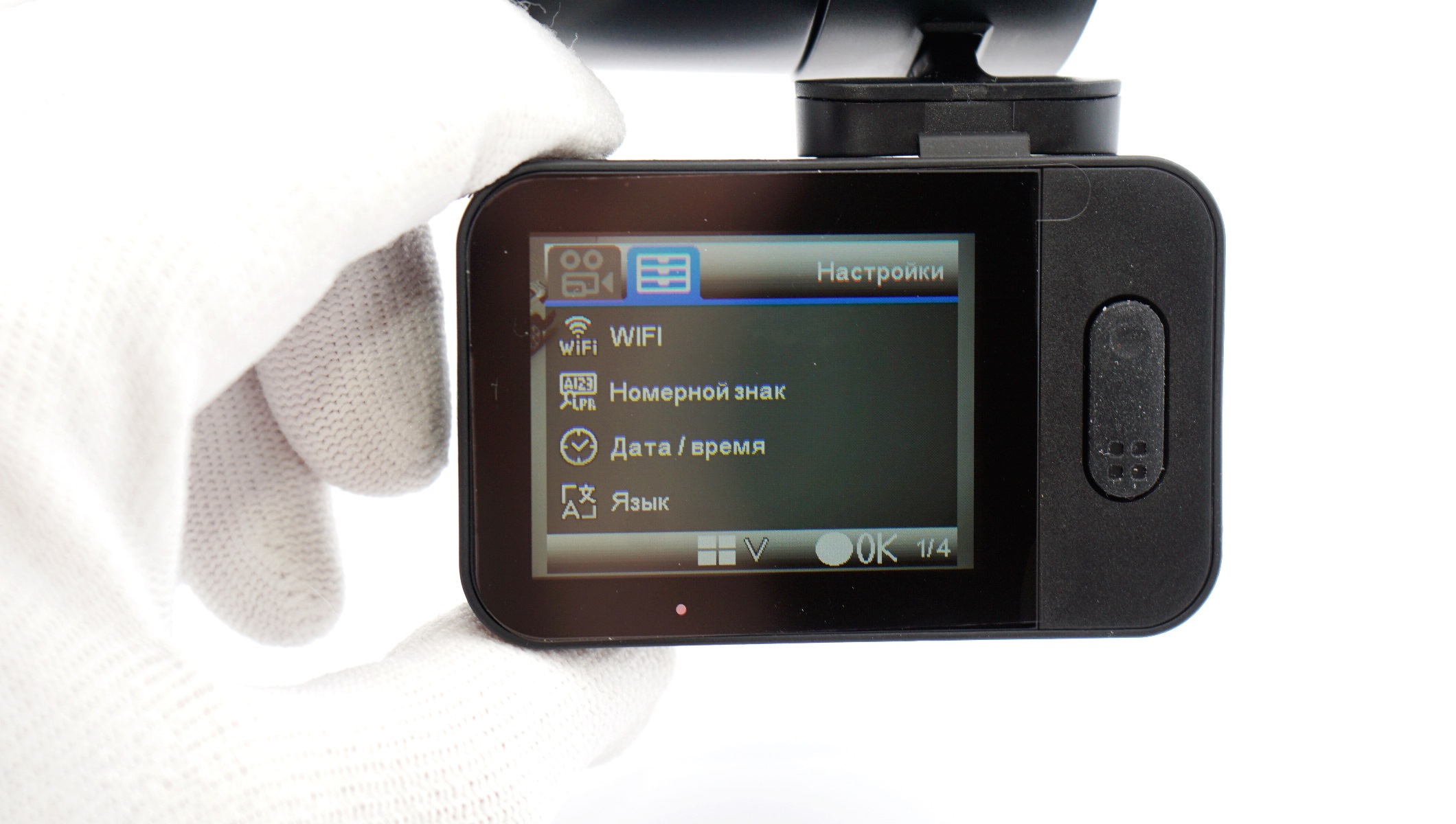

Сохранен традиционный способ управления с экрана Fujida Zoom Smart, выводится список опций, в котором пользователь сможет изменить разрешение съемки, длительность роликов, провести корректировку яркости и экспозиции. Меняется сценарий работы GPS-информатора с выбором лимита скорости и дальности вывода предупреждений.

GPS-информатор

Видеорегистратор выводит уведомления по стационарно размещенным комплексам контроля, включающих системы фиксации скоростных нарушений, пересечения стоп-полосы и выделенной линии.

При движении на участке контроля АВТОДОРИИ ведется расчет средней скорости на участке. В случае, когда отсутствует превышение скорости, он не будет отвлекать голосовыми подсказками.

Видеосъемка

Fujida Zoom Smart ведет одноканальную съемку в разрешении Full HD со скоростью 30 кадров в секунду. Построен на платформе Ambarella A7LA55. Съемка бесшовная с заданными интервалами.

Качество съемки соответствует моделям премиального уровня. Хорошая детализация и читаемость. Без внимания не останутся номерные знаки автомобилей, дорожная разметка и пешеходы.

Ночью видимость сохраняется. Резкость держится по всей площади кадра. Компенсируется яркий свет от фар встречных автомобилей. Дополнительно к изображению фиксируются данные по скорости и маршруту движения.

Итоги по Fujida Zoom Smart

Fujida Zoom Smart станет удачным выбором при поиске видеорегистратора для эксплуатации в условиях мегаполиса. Он продемонстрировал высокое качество сборки, хорошее качество съемки и отличное наполнение базы стационарно расположенных комплексов фиксации нарушений ПДД. Беспроводное обновление требует меньше времени и удобнее, чем распространенный способ подключения к ПК.

GPS, ГЛОНАСС и GPS/ГЛОНАСС в видеорегистраторе. В чем разница? Что выбрать?

Зачем видеорегистратору связь со спутниками?

Во-первых, для отслеживания координат и скорости автомобиля. Эти данные принимаются со спутников практически каждую секунду и, как правило, по умолчанию ставятся титрами в видео.
И это может помочь на судебном процессе. Но по нашей практике скажем, что мы не встречали и случаев, когда отсутствие штампа с данными GPS мешало приобщить видео к делу.
При наличии специального ПО, при просмотре ролика на компьютере будет отображаться маршрут автомобиля на навигационной карте.

Во-вторых, и это самое главное, с помощью спутниковых модулей видеорегистраторы могут предупреждать о камерах контроля на дороге. В описаниях к моделям эта функция может называться, например, Спидкам или GPS-информер.
Работает это следующим образом.

Существуют так называемые базы камер. Все они базируются на данных от самых обычных водителей. В общем и целом, базы точны, хотя и не лишены некоторых погрешности. Во время движения устройство с GPS-информером предупреждает о камерах и других точках контроля, ориентируясь на информацию по базе координат, которая используется программным обеспечением конкретной модели.

Уточним: GPS-информер не обнаруживает и не определяет камеры и стационарные радары. Он именно предупреждает о них, опираясь на известные ему координаты. Характер и содержание голосовых сообщений в устройствах разных производителей отличаются.
К сожалению, эта функция предусмотрена не во всех моделях. Поэтому если вам важно быть предупрежденным о засаде, выбирая регистратор, внимательно читайте описание к нему. Потому что наличие GPS-антенны еще не гарантирует возможность работы с базой камер.

Но все это, в общем-то, знает почти каждый водитель. Зато вот вопрос разницы GPS и Глонасс до сих пор многих может поставить в тупик. Давайте разберемся.

GPS – это американская разработка. Альтернатив ей не было примерно до 2000-х годов.

ГЛОНАСС –отечественная ГЛОбальная НАвигационная Спутниковая Система. Разработки велись, кстати, еще с 80-х годов прошлого века. На сегодняшний день наша система успешно конкурирует со своим американским аналогом.

В чем их главные различия?

Количество спутников. У GPS 31, у ГЛОНАСС – 24. Спутники GLONASS работают асинхронно с вращением Земли. Благодаря этому удается достичь большей стабильности сигнала и обеспечить надежную трансляцию в южных и полярных широтах.
Для рядового пользователя, важность отличий GPS и ГЛОНАСС – это точность. На текущий момент — погрешность определения координат у ГЛОНАСС немного больше, чем у GPS, до 3-6 метров против примерно 2-4.
Доступность сети GPS всемирная за счет более развитой инфраструктуры. ГЛОНАСС доступен не во всех точках мира. Но над этой проблемой сейчас идет работа.

Несмотря на то, что ГЛОНАСС составляет серьезную конкуренцию GPS, реальная ситуация на рынке обстоит иначе, и видеорегистраторов только на ГЛОНАСС нет.

Это связано, в основном, с тем, что GPS пока значительно доступней по цене, и программного обеспечения под ГЛОНАСС еще очень мало.
Как правило, видеорегистраторы используют модули только GPS. Однако все чаще можно встретить совмещенные модули GPS/GLONASS. О таком модуле производитель, как правило, не упустит возможности сообщить прямо на коробке.

Плюс заключается в том, что совмещенный GPS/GLONASS-модуль потенциально может сократить погрешность измерения до 1,5–3 м. Да только вот точность в любом случае зависит от целого ряда факторов — таких, как метеоусловия, местность и особенность ландшафта, качество аппаратуры. При самом плохом стечении обстоятельств погрешность может составлять десятки метров даже при использовании совмещенного модуля.

И вообще, с учетом средней длины автомобиля в четыре метра, что, кстати, укладывается в рамки погрешности GPS и ГЛОНАСС, а также специфики движения о каком-то огромном преимуществе совмещенного модуля GPS/Glonass над просто GPS говорить не приходится. Хотя, все же, рынок и конкуренция диктуют свои условия, поэтому видеорегистраторов на GPS/Glonass в будущем будет появляться все больше.

Как выяснить качество GPS-чипа в выбранной модели регистратора? Если честно, почти никак. Хотя бы потому, что для получения технической информации о модели антенны и GPS-чипа придется разобрать регистратор. Но для первого впечатления можно просто включить регистратор и проверить, как долго он ловит спутники, и ловит ли вообще.
Практика показывает, что на это, как правило, уходит около одной или двух минут. Более долгий поиск спутника – показатель неважный. Особенно, если поиск происходит во время движения. Ведь даже за две минуты автомобиль может пройти значительное расстояние.

Итог

При выборе видеорегистратора наличие GPS-модуля будет важным преимуществом. Еще лучше, если в модели есть функция GPS-информатора, предупреждающего о камерах контроля. Соблазняться на заявления о совмещенном модуле GPS/GLONASS не стоит. Принципиальную разницу в работе такого чипа и стандартного GPS вы едва ли заметите.

Ну, и наконец, перед окончательным выбором, просмотрите отзывы, обзоры и проверьте сами, если есть возможность, скорость нахождения спутников. Особенно, при холодном старте.

Видеорегистраторы с GPS-модулем вы можете выбрать и приобрести в нашем интернет-магазине

Видеорегистратор радар-детектор gps информатор о камерах в Нижнем Новгороде

Видеорегистратор с радар-детектором

Преимущество данной системы в том, что с помощью GPS определяется точное расстояние до камер слежения.

Владелецы данных моделей также получают информацию об ограничении скорости на данном участке.

Видеорегистратор с радар-детектором и GPS-информатором

Видеорегистратор с радар-детектором

Видеорегистратор с радар-детектором и GPS-информатором

Видеорегистратор с антирадаром

и GPS информатором о камерах

Видеорегистратор с радар-детектором и GPS-информатором

Видеорегистратор с радар-детектором, GPS-информатором

и 2 записывающей и парковочной камерой в зеркале

Видеорегистратор с радар-детектором, GPS-информатором

в зеркале

Видеорегистратор с радар-детектором, GPS-информатором

и 2 записывающей и парковочной камерой в зеркале

тел.4131855 сот. 8-920-253-1855 E-mail: [email protected]

Видеорегистратор с радар-детектором и GPS-информатором

Видеорегистратор с радаром и GPS информатором

Видеорегистратор с антирадаром

Патент США на систему информирования о местоположении в чрезвычайных ситуациях. Патент (Патент № 10 187 756, выдан 22 января 2019 г.)

ПРЕДПОСЫЛКИ

Традиционно телекоммуникации осуществлялись через коммутируемую телефонную сеть общего пользования (PSTN). Система хранения адресов и другой информации о местоположении абонентов телекоммуникационных компаний, работающих в сети PSTN, была разработана для предоставления адресов и местоположений службам экстренного реагирования. Определить местонахождение абонентов телекоммуникационных компаний было относительно легко, поскольку местонахождение телефонов было известно телекоммуникационным компаниям или операторам связи благодаря установке телефонов, выставлению счетов или иным образом.

За последние несколько лет телекоммуникации быстро изменились, в первую очередь с момента развития и роста индустрии мобильных телефонов. В результате преобладающий способ общения потребителей изменился, и возможность сервера номера службы экстренной помощи (ESN) связать местоположение или адрес с номером телефона невозможна. В настоящее время на мобильные устройства приходится более 70% экстренных вызовов, и с существующими методологиями определения местоположения сервер ESN может предоставить в лучшем случае только предполагаемое местоположение, представленное кружком на карте, в отличие от проверенного гражданского адреса, например.г. официальный почтовый адрес жилого дома или здания.

Также развиваются новые формы телекоммуникаций, включая передачу голоса по Интернет-протоколу (VOIP). Благодаря новым формам телекоммуникаций абоненты могут использовать беспроводные устройства, которые могут иметь доступ к различным точкам беспроводного доступа, для связи по сети связи, такой как Интернет. Например, нелицензированный мобильный доступ (UMA) обеспечивает доступ по интернет-протоколу (IP) к базовым сетям многих операторов мобильной связи.Основной метод определения местоположения беспроводного устройства с использованием доступа UMA — это использование функции глобальной системы позиционирования (GPS) устройства. Однако GPS имеет ограниченную точность, особенно в городских районах, откуда поступает основная часть экстренных вызовов.

Один из распространенных интерфейсов для беспроводного доступа к сети связи включает в себя протокол связи IEEE 802.11, широко известный как Wi-Fi, а в отрасли — нелицензированный мобильный доступ (UMA). Стандарты для UMA были установлены между мобильной индустрией и отраслевыми ассоциациями WiFi.Беспроводные устройства настраиваются для использования протоколов связи WiFi, чтобы позволить подписчику получить доступ к точкам доступа с поддержкой WiFi. Многие беспроводные устройства с поддержкой WiFi имеют возможности глобальной системы позиционирования (GPS), которые могут передавать информацию о местоположении GPS (т. е. координаты широты и долготы) устройства с поддержкой WiFi. Хотя информация о местоположении GPS может быть полезна для отслеживания или определения местонахождения человека в предполагаемом географическом местоположении, такая информация не очень полезна в чрезвычайной ситуации, когда аварийно-спасательные команды, такие как пожарные и полиция, лучше понимают гражданский адрес (например,г. почтовый адрес) информация для проведения аварийно-спасательных работ в аварийной ситуации.

Пункт вызова службы общественной безопасности (PSAP) или центр экстренного вызова используется службами экстренной помощи для ответа на звонки населения, чтобы уведомить персонал службы экстренной помощи, такой как полиция или пожарные, о необходимости отреагировать на чрезвычайную ситуацию. Традиционно вызывающий абонент связывается с PSAP, набирая 911 (или 112 в Европе) и предоставляя информацию о местоположении во время телефонного звонка. При идентификации вызывающего абонента (т., идентификатор вызывающего абонента), PSAP были установлены с телефонными системами, совместимыми с идентификатором вызывающего абонента, для идентификации имен и номеров телефонов лиц, звонящих в службу экстренной помощи 911. Эта первая версия идентификатора вызывающего абонента известна как идентификатор вызывающего абонента типа I. Идентификатор вызывающего абонента типа I работает в формате одного сообщения данных (SDMF), а также в формате нескольких сообщений данных (MDMF), которые предоставляют номер телефона вызывающего абонента, дату и время вызова в течение интервала звонка. Второй тип идентификатора вызывающего абонента или идентификатор вызывающего абонента типа II был позже разработан для передачи информации об имени и адресе второго вызывающего абонента вызываемому абоненту, когда идет вызов между вызываемым абонентом и первым вызывающим абонентом.Идентификатор вызывающего абонента типа II использует формат сообщения с несколькими данными (MDMF), в котором сообщается имя вызывающего абонента, номер телефона, дата и время.

Enhanced 911 (E911) — это функция Североамериканской телефонной сети (NATN) системы экстренного вызова 911, которая использует обратный телефонный справочник, предоставляемый сотовыми телефонными компаниями, для определения информации о местонахождении вызывающего абонента. Есть два типа систем E911, которые работают в Соединенных Штатах, а именно: Phase I и Phase II. Системы E911 Phase I должны предоставить оператору номер телефона, отправителя и местоположение сотовой станции или базовой станции, принимающей вызов службы экстренной помощи.Системы E911 Phase II должны использовать автоматическую идентификацию местоположения (ALI). Однако только 18% всех PSAP настроены на системы E911 Phase II. Остальные 82% PSAP настроены на системы E911 Phase I, которые не могут обрабатывать координаты GPS, и, следовательно, абоненты, у которых есть беспроводные телефоны, использующие координаты GPS для экстренных вызовов 911, не могут должным образом обслуживаться этими PSAP. Если вызывающий абонент использует несотовое беспроводное устройство, например беспроводное устройство с поддержкой Wi-Fi, оператор PSAP с возможностями E911 Phase I не может определить местоположение адреса на основе GPS-координат, полученных от вызывающего абонента.Кроме того, поскольку беспроводные устройства с поддержкой Wi-Fi не обмениваются данными через сотовую сеть, нет информации о сотовом сайте или местоположении базовой станции, которая должна быть передана на PSAP. Кроме того, платежный адрес, связанный с сотовым телефоном, не обязательно считается местом, куда должны быть отправлены службы экстренного реагирования, поскольку устройство является портативным. Это означает, что определить местонахождение звонящего сложнее, и существует другой набор юридических требований.

Точное и автоматическое определение местонахождения мобильных аварийных служб является самой большой проблемой в индустрии ESN.Как отмечалось выше, в настоящее время около 70% экстренных вызовов поступает с мобильных устройств. Все современные методологии ориентированы на сеть и распределены по сотовой сети. Например, приблизительное местоположение можно определить с помощью GPS, Assisted GPS (AGPS), триангуляции вышек сотовой связи и измерений уровня/мощности сигнала вышек сотовой связи. К сожалению, эти методы дают только приблизительную оценку местоположения вызывающего абонента (например, кружок на карте), а не адрес, который можно отправить.

В патенте США. №80, Ray et al.раскрывают систему и способ предоставления информации о местоположении в дежурный пункт общественной безопасности во время экстренного вызова службы экстренной помощи 911 с телефона WiFi. Когда пользователь телефона WiFi делает экстренный вызов службы экстренной помощи 911, GPS-местоположение телефона и номер его мобильного каталога принимаются в точке доступа к сети (WiFi). Точка доступа Wi-Fi добавляет адресную информацию к GPS и номеру мобильного телефона в телефонном справочнике и отправляет информацию на PSAP через Интернет. Это решение предназначено только для телефона WiFi и предполагает, что телефон WiFi может получить доступ к точке доступа WiFi через свой уровень безопасности, что имеется хорошее подключение к Интернету и что PSAP способен принимать и обрабатывать интернет-вызовы.

В то время как методология, описанная выше Ray et al. может работать для телефонов WiFi, сотовые телефоны запрограммированы на использование сотовой сети для передачи экстренных вызовов. Кроме того, телефоны WiFi относятся к локальной сети (LAN), где «контроллер» получает сообщения от телефона Wi-Fi, распознает, что это экстренный вызов, и затем получает информацию о местоположении. Хотя это может быть эффективно для управляемой локальной сети или контролируемой среды (например, торгового центра, крупной корпорации или завода), оно не будет функциональным или пригодным для широкого использования.

В патентной публикации США. № 2017/0171754, Саут и др. раскрыть способ безопасного определения местоположения в чрезвычайных ситуациях на основе маяка, включая обнаружение с помощью приложения, выполняемого на пользовательском устройстве, сигнала от ближайшего маяка и передачу информации о проверке приложения на маяк, который затем отправляет информацию о проверке маяка, включая информацию о проверке приложения. как на пользовательское устройство, так и на сервер экстренной проверки. Способ также включает в себя аутентификацию на сервере информации о чрезвычайных ситуациях информации о проверке маяка для проверки того, что пользовательское устройство физически находится рядом с маяком, и, если информация проверки маяка является подлинной, определение географического местоположения пользовательского устройства на основе географического местоположения. расположение маяка.Это решение предполагает, что приложение установлено, активировано и работает на мобильном устройстве, что мобильное устройство может получить доступ к маяку через уровень безопасности (если таковой имеется), что имеется хорошее подключение к Интернету и что все проверки были соблюдены.

Считается, что эту систему, описанную South et al., очень сложно внедрить. Регуляторных вопросов будет много, а ожидаемые затраты на развертывание и обслуживание маяков будут большими. Кроме того, сложность проверок и/или использования открытых и закрытых ключей привнесет много новых элементов в существующие аварийные системы, которые операторы могут не захотеть внедрять из-за высоких затрат на установку, техническое обслуживание, контроль качества и управление системой для новой системы. система.

Эти и другие ограничения предшествующего уровня техники станут очевидными для специалистов в данной области техники после прочтения следующих описаний и изучения нескольких фигур на чертеже.

РЕЗЮМЕ

В варианте осуществления, изложенном в качестве примера, а не ограничения, система информирования о местоположении в случае чрезвычайной ситуации включает в себя: сервер мобильного позиционирования в случае чрезвычайной ситуации (EMP), осуществляющий связь через коммутируемую телефонную сеть общего пользования (PSTN), сотовую сеть и сеть интернет-протокола (IP); сервер базы данных номеров службы экстренной помощи (ESN), хранящий гражданские адреса и связанные теги, которые предоставляются поставщиком интернет-услуг (ISP) по IP-сети; компонент EMP-AP точки беспроводного доступа (AP), выполняемый на процессоре AP по гражданскому адресу, известному провайдеру Интернета, при этом компонент EMP-AP предоставляет метку, известную провайдеру Интернета, формирующую часть радиочастоты (RF) маяковый сигнал, передаваемый точкой доступа; и компонент EMP-OS мобильной операционной системы (ОС), работающий на процессоре сотового телефона и предназначенный для отслеживания маякового сигнала точки доступа и сохранения метки, при этом компонент EMP-OS дополнительно действует для внедрения метки в экстренный вызов с сотового телефона на сервер ЭМП по сети; при этом сервер EMP получает тег, встроенный в экстренный вызов, так что гражданский адрес, связанный с тегом, может быть получен с сервера базы данных ESN.

В другом примере сервер мобильного позиционирования для экстренных случаев включает в себя: процессор; интерфейс телефонной сети общего пользования (PSTN), соединенный с процессором; интерфейс сотовой сети, соединенный с процессором; сетевой интерфейс интернет-протокола (IP), соединенный с процессором; память, связанная с процессором, включая сегменты кода, исполняемые процессором, в том числе: (a) сегменты кода, принимающие экстренный вызов со встроенной меткой через один или несколько интерфейсов PSTN, интерфейса сотовой сети и интерфейса IP-сети; (b) сегменты кода, запрашивающие сервер базы данных номеров службы экстренной помощи (ESN) через интерфейс IP-сети с тегом для получения информации о гражданском адресе; и (c) сегменты кода, направляющие экстренный вызов со встроенной меткой в центр экстренных вызовов, связанный с информацией о гражданском адресе.

Пример энергонезависимого машиночитаемого носителя, содержащего сегменты кода, исполняемые процессором точки беспроводного доступа (AP), включает в себя: сегменты кода, передающие информацию тега с ISP, подключенным к AP по гражданскому адресу; сегменты кода, встраивающие тег в сигнальный кадр; и сегменты кода, передающие маяковый кадр в виде радиочастотного (РЧ) маякового сигнала.

Другой пример энергонезависимого машиночитаемого носителя, содержащего сегменты кода, исполняемые на процессоре сотового телефона, в том числе: сегменты кода, отслеживающие радиочастотные (РЧ) маяковые сигналы для тегов точки беспроводного доступа (AP), которые связаны с гражданскими адресами; сегменты кода, хранящие теги AP в памяти сотового телефона; сегменты кода, обнаруживающие экстренный вызов, сделанный сотовым телефоном; и сегменты кода, включающие по меньшей мере один из тегов AP в экстренный вызов.

Преимущество раскрытых здесь способов и систем состоит в том, что местонахождение пользователей сотовых телефонов, совершающих экстренные вызовы, может быть определено с большей точностью без изменения существующих центров экстренного вызова.

Еще одно преимущество способов и систем, раскрытых в данном документе, заключается в том, что компонент EMP-OS встроен в ОС мобильного устройства, которая включает в себя существующие протоколы для обработки экстренных вызовов.

Еще одно преимущество описанных здесь способов и систем заключается в том, что теги, встроенные в поток экстренных вызовов компонентом EMP-OS, могут использоваться для определения местоположения вызывающего абонента без раскрытия личной информации.

Еще одним преимуществом раскрытых здесь способов и систем является то, что информация о местоположении точек доступа предоставляется надежным источником, например, поставщиком услуг Интернета.

Эти и другие варианты осуществления, особенности и преимущества станут очевидными для специалистов в данной области техники после прочтения следующих описаний и изучения нескольких фигур на чертеже.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Несколько примерных вариантов осуществления теперь будут описаны со ссылкой на чертежи, на которых одинаковые компоненты обозначены одинаковыми ссылочными позициями.Примеры осуществления предназначены для иллюстрации, но не для ограничения изобретения. Чертежи включают следующие фигуры:

РИС. 1 показана система номеров экстренных служб (ESN);

РИС. 2 представляет собой блок-схему точки беспроводного доступа (AP), образующей часть системы ESN;

РИС. 3 представляет собой блок-схему процесса, реализуемого AP по фиг. 2;

РИС. 4 — блок-схема сотового телефона с мобильным приложением;

РИС. 5 представляет собой блок-схему процесса, реализуемого мобильным приложением по фиг.4;

РИС. 6 представляет собой блок-схему сервера аварийного мобильного позиционирования (EMP); и

РИС. 7 представляет собой блок-схему процесса, реализуемого сервером EMP по фиг. 6.

ПОДРОБНОЕ ОПИСАНИЕ ПРИМЕРНЫХ ВАРИАНТОВ ВОПЛОЩЕНИЯ

На ФИГ. 1, система номеров экстренных служб (ESN) 10 содержит серверы мобильного позиционирования ESN, устройства и компоненты, включая сервер 12 мобильного позиционирования (EMP), сервер 14 базы данных номеров экстренных служб (ESN). , беспроводная точка доступа (AP) 30 , компонент EMP-AP 16 и сотовый телефон (сотовый телефон) компонент EMP-OS 18 .Компонент EMP-AP 16 включает в себя сегменты кода, которые встроены в операционную систему точки доступа, например. через интерфейс прикладного программирования (API), комплект программного обеспечения (SDK) или иным образом. Компонент EMP-OS 18 включает в себя сегменты кода, которые интегрированы в операционную систему сотового телефона, так что он всегда активен. В систему ЕСН 10 входят также устройства, компоненты и системы третьих лиц, в том числе сеть сотовой связи 20 , интернет 22 , интернет-провайдеры 24 , операторские станции ЕСН 28 , точки беспроводного доступа ( точки доступа) 30 (здесь физическое лицо обозначено как 30 A, 30 B и 30 C, в качестве примеров) и мобильный телефон (телефоны) 32 . Используемые здесь термины «сотовый телефон», «мобильное устройство», «телефонная трубка» и т.п. часто используются как синонимы.

В этом примере есть три жилых дома R 1 , R 2 и R 3 , каждый из которых имеет гражданский адрес и каждый из которых получает интернет-услуги от ISP 24 . Следует понимать, что в других вариантах осуществления жилые дома могут получать интернет-услуги от разных или нескольких интернет-провайдеров. Также в этом примере точки доступа 30 A, 30 B и 30 C расположены в домах R 1 , R 2 и R 3 соответственно и связаны с одним и тем же гражданским адреса как дома.

На РИС. 2, точка доступа 30 , указанная в качестве примера, но не ограничения, включает в себя WiFi-устройство 34 , Bluetooth-устройство 36 , маршрутизатор 38 , имеющий одно или несколько проводных соединений Ethernet, 2,4G/ Внешний интерфейс 5G 40 , внешний интерфейс 5G 42 , внешний интерфейс 2,4G 44 и модуль двусторонней печати 46 . Как будет понятно специалистам в данной области техники, Wi-Fi представляет собой технологию беспроводной локальной сети с устройствами на основе IEEE 802.11 (и последующих расширенных стандартов включительно). WiFi чаще всего использует 2,4-гигагерцовые сверхвысокие частоты (UHF) и 5-гигагерцовые сверхвысокие частоты (SHF) в промышленных, научных и медицинских (ISM) радиодиапазонах. Устройство Wi-Fi 34 может быть, например, двухдиапазонным приемопередатчиком и процессором стандарта 802.11, таким как двухдиапазонный радиоприемник BCM4352 производства Broadcom Limited из Сан-Хосе, Калифорния. стираемое программируемое постоянное запоминающее устройство (EEPROM) 48 , кристалл кварца (XTAL) 50 и преобразователь постоянного тока (DC) в постоянный 52 .Первое антенное соединение 54 соединено с передней частью 40 , а второе антенное соединение 56 соединено с дуплексером 46 .

Как WiFi-устройство 34 , так и Bluetooth-устройство 36 можно запрограммировать на передачу «маяков», которые используются для периодической передачи информации, по крайней мере, о наличии устройства. Кроме того, маяки часто содержат дополнительную информацию, такую как конфигурация сети, временные коды и т. д.

Точки доступа к сети инфраструктуры, такие как точки доступа, используют кадры маяка для отправки сигналов маяка через определенные интервалы, которые иногда устанавливаются по умолчанию на 100 мс. Кадр маяка — это один из кадров управления в сетях WLAN на основе IEEE 802.11, который включает в себя заголовок Ethernet, тело и контрольную последовательность кадра (FCS). Вот некоторые из полей кадра маяка WiFi:

- Отметка времени — после получения кадра маяка все станции меняют свои локальные часы на это время.Это помогает с синхронизацией.
- Интервал маяка.
- Информация о возможностях (16 бит) — возможности устройства/сети, включая тип сети, поддержку опроса, сведения о шифровании и т. д.
- Идентификатор набора услуг (SSID) представляет собой последовательность из 0–32 октетов. Он используется в качестве идентификатора беспроводной локальной сети и должен быть уникальным для конкретной области. Часто это удобочитаемая строка, введенная пользователем, также известная как «имя сети».

Компоненты EMP-AP 16 содержат код и библиотеки для встраивания «меток» в маяковые кадры точек доступа 30 .Компоненты EMP-AP 16 генерируются ISP 24 (или другими ISP) и загружаются в память AP 30 , например в EEPROM 48 и связаны с известным гражданским адресом точки доступа. EMP-AP 16 могут содержать часть пограничного программного обеспечения точек доступа 16 или могут содержать комплекты разработки программного обеспечения (SDK), которые становятся связанными с пограничным программным обеспечением точек доступа. Следует отметить, что сегменты кода EMP-AP 16 не обязательно взаимодействуют с точками доступа 16 , поскольку они могут быть не в состоянии проникнуть через их уровень безопасности, и в той степени, в которой существует связь с АП, такое общение ограничено.Например, такая связь не позволит пользователю изменить SSID. Кроме того, теги, сгенерированные EMP-AP 16 , предпочтительно не могут быть изменены пользователем мобильного устройства по соображениям безопасности и конфиденциальности.

Гражданский адрес точки доступа Wi-Fi известен, поскольку она подключена к проводной точке доступа в Интернет, известной провайдеру. Например, если точка доступа в Интернет была установлена и обслуживалась одним или несколькими универсальными локаторами ресурсов (URL) по гражданскому адресу 123 Main Street, Anytown, Minn., интернет-провайдер мог бы с некоторой уверенностью знать, что точка доступа 30 находится по этому гражданскому адресу, если бы пользователь не предпринял крайних мер, чтобы опровергнуть эту уверенность. Поскольку интернет-провайдер заинтересован в знании гражданского адреса точки доступа Wi-Fi, он становится доверенным поставщиком 3 ^rd («доверенный источник») точной информации о гражданском адресе. Помимо хранения компонентов EMP-AP 16 в точках доступа 30 , доверенный источник интернет-провайдера поддерживает базу данных тегов и связанных с ними гражданских адресов на сервере ESN DB 14 .Затем оператор ESN 28 может запросить сервер ESN DB 14 с тегом и получить гражданский адрес, связанный с этим тегом.

На РИС. 3, примерный процесс компонента EMP-AP 16 начинается с 60 , и в операции 62 сегменты кода передают информацию тега с ISP. Информация тега может быть сгенерирована точкой доступа, интернет-провайдером или совместно точкой доступа и интернет-провайдером. Информация тега (тег) связана с гражданским адресом точки доступа, который известен провайдеру. Точка доступа также известна интернет-провайдеру, например, по универсальному локатору ресурсов (URL), назначенному этой точке доступа интернет-провайдером. Затем, в операции 64 , тег встраивается в кадр маяка вместе с другой информацией маяка, обычно предоставляемой точкой доступа. Наконец, маяковый кадр передается на периодической основе в операции 66 как радиочастотный (РЧ) маяковый сигнал.

РИС. 4 иллюстрирует, в качестве примера, но не ограничения, сотовый телефон 32 , включающий основную схему 72 и компоненты ввода/вывода (I/O), такие как дисплей 74 , клавиатура 76 , динамик. 78 , микрофон 80 и фотоаппарат 82 .Основная схема 72 питается от батареи 84 и включается и выключается выключателем 86 . В этом примерном варианте осуществления главная схема 72 снабжена универсальной последовательной шиной (USB) 88 . Переключатель передачи/приема (Tx/Rx) 90 и модуль Bluetooth/GPS (BT/GPS) 92 соединяют антенну 94 с основной схемой 72 .

Основная схема 72 сотового телефона 32 включает процессор (ЦП) 96 , способный запускать приложения (приложения) и постоянное запоминающее устройство (ПЗУ) 98 , соединенное с ЦП 96 .В этом неограничивающем примере приложение 58 хранится в ПЗУ 98 , которое может быть, например, электрически стираемой программируемой постоянной памятью (ЭСППЗУ) или флэш-памятью. Другая память включает оперативную память (ОЗУ) 102 и съемный модуль идентификации абонента (SIM) 100 , который идентифицирует абонента и устройство. Пример основной схемы 72 также включает в себя кодек 104 , цифровой сигнальный процессор (DSP) 106 обработки основной полосы частот и аудио/речи, цифро-аналоговый преобразователь (ЦАП) и аналого-цифровой преобразователь (АЦП) . 108 и радиочастотная часть 110 для преобразования частоты, усиления мощности и т. д.

РИС. 5 представлена блок-схема примерного процесса компонента EMP-OS 18 . В этом неограничивающем примере сегменты кода компонента EMP-OS 18 реализуют процесс, который начинается с 112 , и в операции 113 определяется, делается ли экстренный вызов на сотовый телефон 32. . Например, пользователь сотового телефона может набирать 9-1-1. Если экстренный вызов не производится, процесс 18 бездействует в операции 113 до тех пор, пока не будет инициирован экстренный вызов.

После того, как операция 113 обнаруживает, что делается экстренный вызов, определяется, обнаружен ли сигнал радиомаяка в операции 114 . Если операция 114 обнаруживает сигнал РЧ-маяка, операция 115 определяет, включает ли обнаруженный РЧ-маяк метку. Следует отметить, что не все сигналы маяка, обнаруженные компонентом EMP-OS 18 , будут включать теги, например. это маяки от устройств, которые не включают компонент EMP-AP 16 от интернет-провайдера.Если тег обнаружен операцией 115 , параметры кадра маяка, включая информацию тега, сохраняются в операции 116 . Затем операция 117 извлекает параметры кадра маяка, и один или несколько тегов внедряются в поток экстренного вызова в операции 118 , если теги доступны. Следует также отметить, что процесс компонента EMP-OS 18 может хранить информацию о ряде тегов, которые могут быть проанализированы на предмет их полезности при определении гражданского адреса или которые могут быть перенаправлены в виде группы вместе с экстренным вызовом.Например, при наличии нескольких тегов службы экстренного реагирования могут ранжировать их как первичные, третичные и т. д. для целей определения местоположения. Кроме того, с несколькими тегами местоположение мобильного устройства может быть более точно определено в пределах нескольких участков WiFi.

Продолжая ссылаться на фиг. 5, затем в операции 119 определяется, доступна ли сотовая сеть. Если это так, поток экстренного вызова со встроенными тегами, если они доступны, отправляется через сотовую сеть в операции 120 .Если сотовая сеть недоступна, операция 121 определяет, доступна ли сеть передачи данных, и, если да, поток экстренного вызова с одним или несколькими встроенными тегами, если они доступны, отправляется по сети передачи данных в операции . 122 . Если сеть передачи данных недоступна, определяется, доступен ли Интернет в операции 123 (например, через WiFi), и, если да, потоки экстренного вызова с одним или несколькими встроенными тегами, если они доступны, отправляются через интернет в работе 124 .Если сеть недоступна, операция 125 определяет, что экстренный вызов не удался. После любой из операций 120 , 122 и 124 , а также операции 126 информация о местоположении мобильного телефона отправляется на сервер EMP с использованием интернет-протокола (IP). Например, сотовый телефон 32 может отправлять через Интернет на сервер EMP 12 информацию о местоположении, такую как данные GPS, AGPS и универсального указателя ресурсов Wi-Fi (URL).Хотя в этом неограничивающем примере иерархия сетей представляет собой первую сотовую сеть, вторую сеть передачи данных и третью сеть Интернет, в других вариантах осуществления иерархия может быть другой, или поток экстренного вызова с одним или несколькими встроенными тегами может быть отправлен через несколько сетей или другие сети, доступные вызывающему абоненту.

С дополнительной ссылкой на фиг. 1, и в качестве неограничивающего примера, если сотовый телефон 32 находится в пределах 2 рупий, он, вероятно, находится в диапазоне AP 30 B. Компонент EMP-OS 18 , расположенный на сотовом телефоне 32 , активируется инициированием экстренного телефонного вызова пользователем сотового телефона. Компонент 18 EMP-OS извлекает тег (тег 2 ) из маякового кадра, переданного точкой доступа 30 B, и сохраняет его в локальной памяти, а также любые другие теги, которые могут быть получены, например. из кадров маяка, переданных точкой доступа 30 A и/или точкой доступа 30 B. Компонент EMP-OS 18 затем встраивает один или несколько тегов (если доступны) в поток экстренного вызова перед отправкой экстренного вызова по соответствующему сеть.Кроме того, GPS-местоположение мобильного телефона 32 также может быть передано на сервер EMP 12 через Интернет 22 с использованием интернет-протокола (IP). Затем сервер EMP 12 запрашивает базу данных ESN 14 , чтобы определить, на какой портал ESN («центр экстренного вызова») следует отправить вызов вместе с его тегом. Затем оператор ESN 28 центра экстренного вызова может разговаривать с пользователем сотового телефона 32 , получая гражданский адрес пользователя через сервер ESN DB 14 .

Кадр маяка — это один из кадров управления в сетях WLAN на основе IEEE 802.11. Он содержит всю информацию о сети. Кадры-маяки передаются периодически, чтобы объявить о наличии беспроводной локальной сети. Кадры-маяки передаются точкой доступа (AP) в базовом наборе инфраструктурных услуг (BSS). В сети IBSS генерация маяков распределяется между станциями. Кадры-маяки включают в себя заголовок Ethernet, тело и контрольную последовательность кадров (FCS). Некоторые из полей включают:

- Временная метка — после получения кадра маяка все станции переводят свои местные часы на это время.Это помогает с синхронизацией.
- Интервал маяка
- Информация о возможностях (16 бит) — возможности устройства/сети, включая тип сети, поддержку опроса, сведения о шифровании и т. д.
- Идентификатор набора услуг (SSID) представляет собой последовательность из 0–32 октетов. Он используется в качестве идентификатора беспроводной локальной сети и должен быть уникальным для конкретной области. Часто это удобочитаемая строка, введенная пользователем, также известная как «имя сети».
  В данном примере компонент EMP-OS 18 предпочтительно не может переименовать SSID.

На РИС. 6, пример сервера аварийного мобильного позиционирования (EMP) 12 включает в себя процессор (CPU) 127 , интерфейс 128 телефонной сети общего пользования (PSTN), соединяющий PSTN с процессором 127 , интерфейс сотовой сети. 129 и интерфейс IP-сети 130 , соединяющий IP-сеть с процессором 127 . В некоторых примерах IP-сеть включает в себя Интернет, а в других примерах IP-сеть представляет собой виртуальную частную сеть (VPN). Следует отметить, что другие сети также могут быть связаны с ЦП 127 в той мере, в какой они доступны сейчас или в будущем. Например, устаревшие и видеовходы также могут быть связаны с ЦП 127 . Память 132 , включая сегменты кода 134 , которые помогают направить вызов в оптимальный центр экстренного вызова, также связана с процессором 127 .

РИС. 7 представлена блок-схема процесса, реализуемого сегментами кода 134 , хранящимися в памяти 132 сервера 12 EMP.Процесс 134 начинается с 136 и в операции 138 определяется, поступает ли экстренный вызов через интерфейс PSTN 128 . Если нет, операция 138 простаивает до тех пор, пока не поступит вызов. Если есть экстренный вызов, определяется, есть ли информация GPS, связанная с этим вызовом, поступающим на интерфейс IP-сети 130 . Если это так, информация GPS, относящаяся к экстренному вызову, сохраняется в операции 142 .Сервер EMP 12 может определить, что информация GPS связана с экстренным вызовом, несколькими способами, включая сопоставление GPS-координат (и другой информации о местоположении, полученной с мобильного телефона) с экстренным вызовом или с помощью номера телефона мобильного устройства или другой идентификатор (например, один или несколько тегов) для сопоставления с голосовым вызовом.

Затем операция определяет, имеет ли экстренный вызов один или несколько встроенных тегов в операции 144 . Если нет, экстренный вызов направляется на основе наилучшей доступной информации (т.г. GPS, при наличии) в центр экстренного вызова в операции 146 , после чего управление процессом возвращается к операции 138 . Если операция 144 обнаруживает один или несколько встроенных тегов, операция 148 дополнительно извлекает гражданский адрес с сервера базы данных ESN 14 на основе тега(ов), и вызов направляется оператору ESN 28. в операции 150 .

Хотя различные варианты осуществления были описаны с использованием конкретных терминов и устройств, такое описание предназначено только для иллюстративных целей.Используемые слова являются словами описания, а не ограничения. Следует понимать, что изменения и вариации могут быть сделаны специалистами в данной области без отклонения от сущности или объема различных изобретений, поддерживаемых письменным описанием и чертежами. Кроме того, следует понимать, что аспекты различных других вариантов осуществления могут быть заменены полностью или частично. Таким образом, предполагается, что формула изобретения должна интерпретироваться в соответствии с истинным духом и объемом изобретения без ограничения или лишения права возражения.

GPS Informer 2 датчика ESP, симулятор и тестовая коробка

ИНФОРМАТОР 2 ESP Датчики Использование Симулятора ПРОВЕРКА НА РАБОТУ ПЕРЕД ПОДКЛЮЧЕНИЕМ подключение к приемопередатчику выход дроссель разъем трансформатор выход +ve заземление устья скважины jb 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 ESP Самотестирование приемопередатчика датчика — Данные датчика — SCADA PN PTC-1451-00 +ve соединение 0 Force Sensor Failure СТАТУС ПРИЕМОПЕРЕДАТЧИКА И ДАТЧИКА 1 Принудительный перегрев (177. 1 C) Уровень заряда батареи 2 Образец данных 3 Образец данных 4 Образец данных 5 Тестирование образца данных 6 Образец данных 7 Образец данных Неисправность модуля 8 Образец данных 9 Ручное моделирование Изоляция в норме МОм Давление в скважине Неисправность заземления обмотки двигателя Отсоединен Неисправен датчик 0 — 15 фунтов на кв. дюйм 0 — 1 – 1 000 фунтов на кв. дюйм 1 – 100 °C 2 – 2 000 фунтов/кв. дюйм 2 – 150 °C 3 – 3 000 фунтов/кв. C Over-Temperature °C 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 -ве соединение (шасси) обмотка температура переключатель давления 0 Force Sensor Failure 1 Force Over Temperature (177.1 C) 2 Образец данных 3 Образец данных 4 Образец данных 5 Образец данных 6 Образец данных 7 Образец данных 8 Образец данных 9 Ручное моделирование Давление в скважине Двигатель Индикатор мощности обмотки Режим работы Solvapli ESP Датчик Simulator< /strong>: важный инструмент для заводских испытаний приемопередатчиков и дросселей, ввода в эксплуатацию систем SCADA и поиска неисправностей кабелей на месте. Симулятор питается от трансивера: при включении на симуляторе загорается небольшой индикатор.РЕЖИМ РАБОТЫ Выберите режим с помощью верхнего переключателя. Можно выбрать десять режимов, причем режимы 2–8 отправляют различные фиксированные шаблоны данных, полезные для тестирования систем регистрации данных и тенденций. Другие режимы: 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 Режим 0 Force a Sensor Fault, который возникает примерно через 1 минуту после включения питания TEST. В РЕЖИМЕ ПЕРЕД ПОДКЛЮЧЕНИЕМ соедините на приемопередатчике выход дроссель разъем трансформатор выход +ve заземлите устье скважины jb solvapli 0 Отказ датчика силы СТАТУС ПРИЕМОПЕРЕДАТЧИКА И ДАТЧИКА 1 Перегрев усилия (177.1 C) Уровень заряда батареи 2 Образец данных 3 Тестирование шаблона данных 4 Образец данных 5 Образец данных 6 Неисправность модуля шаблона данных 7 Образец данных 8 Образец данных Изоляция хорошая МОм 9 Ручное моделирование Давление в скважине Замыкание обмотки двигателя на землю Отключен Неисправен датчик 0 — 15 фунтов на кв. дюйм 0 — 1 – 1 000 фунтов на кв. дюйм 1 – 100 °C 2 – 2 000 фунтов/кв. 6 — 350 C °C 0 1 2 3 0 1 2 3 0 — 15 фунтов на кв. дюйм 1 — 1000 фунтов на кв. дюйм 2 — 2000 фунтов на кв. дюйм 3 — 3000 фунтов на кв. дюйм 4 — 4000 фунтов на кв. дюйм 5 — 5000 фунтов на кв. 8 9 0 1 2 3 4 5 6 7 8 9 0 — Окружающая среда 1 — 100°C 2 — 150°C 3 — 175°C 4 — 200°C 5 — 250°C 6 — 350°C СМЕРТЕЛЬНОЕ НАПРЯЖЕНИЕ НЕСКОЛЬКО НЕЗАВИСИМЫХ ИСТОЧНИКОВ АВТОМАТИЗИРОВАННЫЙ ТЕСТ ПОВТОРНОГО ЗАПУСКА СОЕДИНЕНИЕ подключение к приемопередатчику выход дроссель разъем трансформатор выход +ve заземление устье скважины jb solvapli 0 Отказ датчика силы СТАТУС ПРИЕМОПЕРЕДАТЧИКА И ДАТЧИКА 1 Перегрев силы (177.1 C) Уровень заряда батареи 2 Образец данных 3 Тестирование шаблона данных 4 Образец данных 5 Образец данных 6 Неисправность модуля шаблона данных 7 Образец данных 8 Образец данных Изоляция хорошая МОм 9 Ручное моделирование Давление в скважине Замыкание обмотки двигателя на землю Отключен Неисправен датчик 0 — 15 фунтов на кв. дюйм 0 — Окружающая среда 1 — 1000 фунтов на кв. дюйм 1 — 100 ° C 2 — 2000 фунтов на кв. дюйм 2 — 150 ° C 3 — 3000 фунтов на кв. 6 — 350 C °C 0 1 2 3 0 1 2 3 0 1 2 3 0 1 2 3 4 5 6 7 8 9 Режим 1 Force an Over-Temperature: это немедленное превышение температуры 177.1 ºC, что приведет к тому, что индикатор перегрева на приемопередатчике покажет и датчик отключится (питание симулятора отключится) Режим 9 Отправляет давление в скважине и температура обмотки двигателя, установленная на двух других поворотных переключателях, включая режим отправки температуры окружающей среды. Используйте режимы 2–9 при тестировании приемопередатчика, дросселя или поиске неисправностей в системе. УСТАНОВКА ПОЛЬЗОВАТЕЛЕМ Режим давления должен быть установлен на 9. Выберите давление с помощью левого поворотного переключателя hи.Измените давление с высокого на низкое, чтобы имитировать откачку, и проверьте, как реагирует ваша система управления. Solvapli 3-ФАЗНЫЙ ДРОССЕЛЬ В СБОРЕ Артикул: OEM-0044 Спецификация Размеры 135 мм (высота) x 250 мм (ширина) x 110 мм (5,3 дюйма x 9,8 дюйма x 4,3 дюйма) Вес 11,0 кг (24 фунта) Входное напряжение Макс. ) Окружающая среда от -40°C до 70°C (от -40°F до 158°F) Степень защиты IP 30 (NEMA 1) Разъем Phoenix Contact 1803578 Электропроводка См. схему НЕСКОЛЬКО ИСТОЧНИКОВ это оборудование питается от нескольких источников + — + Поверхностный кабель 1TP 18AWG — 220 В Сервисная проверка кабельной проводки приемопередатчика к дросселю. Отсоедините разъем от дросселя.Используйте прилагаемый преобразователь для подключения разъема к симулятору. Проверьте и, затем снова подключите разъем к дросселю. кабель в порядке неисправность изоляции — заменить кабель неисправность кабеля — заменить кабель треугольником или звездой? не имеет значения — просто подключите 3 разные фазы к распределительной коробке устья скважины ЗАЗЕМЛЕНИЕ Дроссельная шпилька ARW (сбоку) должна быть подключена к защитному заземлению Выпуск серийного номера. Неподключенное заземление может привести к смертельно опасному напряжению на другом оборудовании PN: U37363- — включая кабели , модуль приемопередатчика и отображает www. arwtransformers.co.uk ТРАНСФОРМАТОРЫ Индикаторы приемопередатчика при тестировании трансивер полностью запитан проверьте, трансивер не находится в режиме имитации всегда ждите завершения тестирования все работает нормально неисправность модуля — замените изоляцию модуля неисправность — проверьте кабели и дроссель неисправность кабеля — проверьте кабели и дросселя и неисправность датчика предохранителей (во время теста симулятора) — проверьте дроссель. Режим USER SET TEMPERATURE должен быть установлен на 9.Выберите фиксированную температуру 100 ºC — 350 ºC или установите в положение 0, чтобы отправить температуру окружающей среды. Измените температуру обмотки двигателя с низкой на высокую, чтобы убедиться, что ваша система управления отключает ESP для защиты двигателя от возгорания. Проверьте полную систему Отсоедините скважинный кабель от соединительной коробки. Подключите симулятор к местной земле и к любой фазе. Контрольная работа. наземная система исправна где-то неисправность изоляции — проверьте каждый кабель и по отдельности: наземный кабель, дроссель, приемопередатчик, трансформатор, неисправность кабеля распределительной коробки — обрыв кабеля, отсоединенный разъем где-то подозрение на неисправность дросселя — замените Тест: дроссель Во-первых, проверьте трансивер.Далее подключите трансивер к дросселю. Удалите все предохранители дроссельной заслонки. Подсоедините имитатор к шпильке заземления на дросселе и к контакту внутри одного из предохранителей. Включите трансивер. Вы должны увидеть все 4 индикатора состояния датчика в течение 3 минут. Повторите проверку на всех 3 контактах предохранителя (проверка всех фаз дросселя). Замените дроссель, если обнаружите какие-либо неисправности. ПРОВЕРКА ПОД НАПРЯЖЕНИЕМ ПЕРЕД ПОДКЛЮЧЕНИЕМ соедините выход приемопередатчика дроссель разъем трансформатора выход +ve заземлите устье скважины jb solvapli 0 Отказ датчика усилия СТАТУС ПРИЕМОПЕРЕДАТЧИКА И ДАТЧИКА 1 Перегрев усилия (177. 1 C) Уровень заряда батареи 2 Образец данных 3 Тестирование шаблона данных 4 Образец данных 5 Образец данных 6 Неисправность модуля шаблона данных 7 Образец данных 8 Образец данных Изоляция хорошая МОм 9 Ручное моделирование Давление в скважине Замыкание обмотки двигателя на землю Отключен Неисправен датчик 0 — 15 фунтов на кв. дюйм 0 — 1 – 1 000 фунтов на кв. дюйм 1 – 100 °C 2 – 2 000 фунтов/кв. 6 — 350 C °C 0 1 2 3 0 1 2 3 0 1 2 3 0 1 2 3 Ввод в эксплуатацию Подсоедините симулятор к трансиверу: используйте 2-контактную заглушку, чтобы пройти между тестовыми проводами и соединитель.В режиме 9 и задайте различные значения давления и температуры для проверки: * масштабирования данных и формата * отключения откачки * отключения при перегреве Режимы использования 2–9, чтобы проверить регистрацию SCADA и режимы 0 и 1, чтобы проверить реакцию SCADA при обнаружении неисправности датчика и перегрева. ОПАСНОСТЬ ВЫСОКОГО НАПРЯЖЕНИЯ 3-ФАЗНЫЙ ДРОССЕЛЬ solvapli В СБОРЕ Артикул: OEM-0044 Спецификация Размеры 135 мм x 250 мм x 110 мм (5.3” x 9,8” x 4,3”) Вес 11,0 кг (24 фунта) Входное напряжение 5 кВ среднекв. макс. линия-линия Предохранитель 3 выкл. Предохранитель 1/8 А (внешний) Окружающая среда от -40°C до 70°C ) Степень защиты IP 30 (NEMA 1) Разъем Phoenix Contact 1803578 Электропроводка См. схему НЕСКОЛЬКО ИСТОЧНИКОВ это оборудование питается от нескольких источников + — + Поверхностный кабель 1TP 18AWG — 220 В Обслуживание 0 0 ESP Датчик Самотестирование приемопередатчика — Датчик Данные — SCADA PN PTC-1451-00 0 0 ТРЕУГОЛЬНИК или ЗВЕЗДА? не имеет значения — просто подключите 3 разные фазы к устьевой распределительной коробке ЗАЗЕМЛЕНИЕ Дроссельная шпилька ARW (сбоку) должна быть подключена к защитному заземлению.неподключенное заземление может привести к опасному для жизни напряжению на другом оборудовании. Номер детали: U37363- — включая кабели, модуль приемопередатчика и дисплей. out +ve заземление устья скважины jb solvapli 0 Отказ датчика усилия СТАТУС ПРИЕМОПЕРАТИВА И ДАТЧИКА 1 Перегрев усилия (177,1 C) Уровень заряда батареи 2 Образец данных 3 Тестирование образца данных 4 Образец данных 5 Образец данных 6 Образец данных Неисправность модуля 7 Образец данных 8 Образец данных Изоляция в норме МОм 9 Моделирование вручную Скважина Давление Обмотка двигателя Замыкание на землю Отсоединен Неисправен Датчик 0–15 фунтов на кв. дюйм 0 — Связь с окружающей средой 1 — 1000 фунтов на кв. 4000 фунтов/кв. дюйм 4–200 C 5–5000 фунтов/кв. >и Test Box Подключите симулятор к приемопередатчику или тесту коробка.Выберите режим 2. Включите приемопередатчик и все индикаторы датчиков должны загореться в течение 3 минут. Замените модуль приемопередатчика, если обнаружены какие-либо неисправности. ESP Самопроверка приемопередатчика датчика — Данные датчика — SCADA PN PTC-1451-00 Проверка трансформатора Отсоедините кабель от распределительной коробки. Подключите симулятор к любой фазе трансформатора или нейтрали. Контрольная работа. система в порядке (см. примечание ниже) неисправность изоляции — проверьте элементы по отдельности неисправность кабеля — проверьте предохранители, разъемы и отдельные элементы на наличие разрыва соединения.Убедитесь, что дроссель заземлен Подозрение на неисправность дросселя – замените 0 0 ПРИМЕЧАНИЕ: Положительный результат теста не подтверждает, что дроссель работает на 100 %. Проверьте все три фазы, как описано в разделе «Проверка: дроссель». 0 0 ПРОВЕРКА НА НАПРЯЖЕНИЕ ПЕРЕД ПОДКЛЮЧЕНИЕМ соедините на приемопередатчике выход дроссель разъем трансформатор выход +ve заземлите устье скважины jb solvapli 0 Отказ датчика усилия СТАТУС ПРИЕМОПЕРЕДАТЧИКА И ДАТЧИКА 1 Принудительное перегрев (177,1 C) Уровень заряда батареи 2 Образец данных 3 Тестирование образца данных 4 Образец данных 5 Образец данных 6 Неисправность модуля шаблона данных 7 Образец данных 8 Образец данных Изоляция в норме, МОм 9 Ручное моделирование Давление в скважине Неисправность заземления обмотки двигателя Отключено Неисправность датчика 0–15 фунтов на кв. — 150 C 3 — 3000 фунтов/кв. В РЕЖИМЕ ПЕРЕД ПОДКЛЮЧЕНИЕМ соедините на приемопередатчике выход дроссель разъем трансформатор выход +ve заземлите устье скважины jb solvapli 0 Отказ датчика силы СТАТУС ПРИЕМОПЕРЕДАТЧИКА И ДАТЧИКА 1 Перегрев усилия (177.1 C) Уровень заряда батареи 2 Образец данных 3 Тестирование шаблона данных 4 Образец данных 5 Образец данных 6 Неисправность модуля шаблона данных 7 Образец данных 8 Образец данных Изоляция хорошая МОм 9 Ручное моделирование Давление в скважине Замыкание обмотки двигателя на землю Отключен Неисправен датчик 0 — 15 фунтов на кв. дюйм 0 — Окружающая среда 1 — 1000 фунтов на кв. дюйм 1 — 100 ° C 2 — 2000 фунтов на кв. дюйм 2 — 150 ° C 3 — 3000 фунтов на кв. 6–350 C °C 0 1 2 3 0 1 2 3 0 1 2 3 0 1 2 3

Последний выпуск, август 2013 г. — Журнал с низкой комиссией за обработку в EEE/ECE/E&I/ECE/ETE
