Горизонтальная бетономешалка: Доступ ограничен: проблема с IP

Содержание

Покупайте изысканные горизонтальный бетоносмеситель с потрясающими скидками

Обновите свои процессы производства бетона, повысив их эффективность и результативность с помощью образцовых. горизонтальный бетоносмеситель предлагается на Alibaba.com с непревзойденными скидками. Файл. горизонтальный бетоносмеситель поставляются с передовыми инновациями, которые способствуют повышению производительности за счет простого и быстрого производства бетона. Изготовлен и собран с использованием прочных материалов. горизонтальный бетоносмеситель очень надежны и стабильно работают на высших уровнях.

. горизонтальный бетоносмеситель отличаются тем, что они представлены в большом разнообразии стилей и моделей, с учетом различных потребностей и требований для различных строительных работ. Убедить покупателей в том, что только высшего качества. горизонтальный бетоносмеситель со звездными функциями продаются на Alibaba. com, ведущие производители, дистрибьюторы и продавцы перечислены на этом сайте. Следовательно, покупатели получают. горизонтальный бетоносмеситель с безупречным дизайном и стилями, которые улучшают производство и производительность бетона.

Производители внедрили новые технологии, снижающие энергопотребление. Таким образом, вы экономите на топливе при их использовании. горизонтальный бетоносмеситель. Поэтому были внедрены исключительные меры безопасности. горизонтальный бетоносмеситель представляют минимальный риск для операторов. Затраты на их приобретение и обслуживание разумно доступны, особенно с легкодоступными. горизонтальный бетоносмеситель запчасти и ремонт. Их прочные материалы обладают высокой устойчивостью к механическим воздействиям, поэтому их производительность сохраняется в течение длительного времени.

Примите правильное решение и купите лучшую модель, соответствующую вашим строительным потребностям. Изучите Alibaba.com, чтобы найти самые выгодные. горизонтальный бетоносмеситель и добавьте в свои записи сохранения. Новые технологии гарантируют, что качество не должно быть дорогим. Ищите кв. горизонтальный бетоносмеситель на сайте и станьте свидетелями этой реальности.

Бетоносмесители гравитационного и принудительного типа: отличия, преимущества и недостатки

На сегодняшний день на рынке представлены различные модели бетоносмесителей, но в данной статье мы рассмотрим два их типа – с гравитационным и принудительным действием. Это классификация по принципу работы. Что из себя представляют такие смесители?

Бетоносмеситель, характеризующийся гравитационным перемешиванием

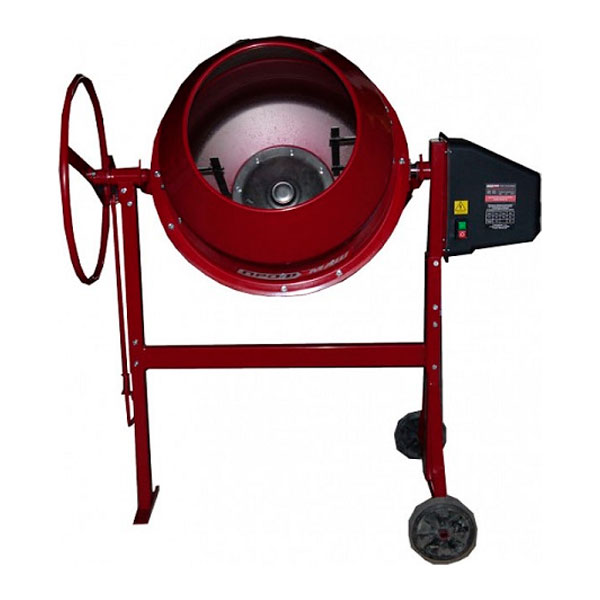

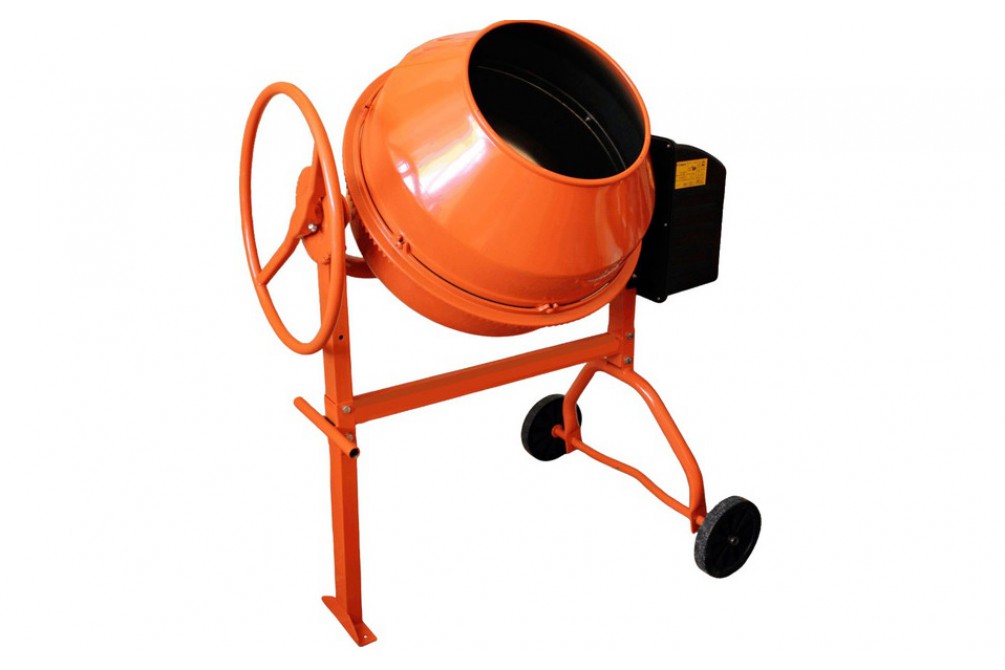

Вы наверняка видели на стройке или у кого-то обычную бетономешалку грушеподобной формы, барабан которой наклонен под неким углом, вращающийся и перемешивающий раствор. Лопасти, которые осуществляют перемешивание, закреплены на внутренней стенке барабана. Такая бетономешалка называется гравитационной по причине того, что перемешивающая масса под действием силы тяжести при достижении самой верхней точки падает с лопасти обратно в раствор. Так осуществляется перемешивание. То есть барабан движется, а лопасти не двигаются.

Такое устройство широко пользуется спросом на рынке благодаря недорогой стоимости. Кроме этого гравитационный бетоносмеситель по своей конструкции очень прост и мало весит, что позволяет его без проблем транспортировать и перемещать. Также характерно малое потребление электроэнергии.

Что касается недостатков, то здесь можно выделить следующее:

1) Чтобы получить однородный раствор отличного качества, необходимо длительное время перемешивать. Также на качество смеси влияет и количество лопастей, угол наклона барабана и скорость, с которой вращается емкость.
2) Если растворы крупнозернистые отлично перемешиваются, то вот смеси мелкого состава будут перемешаны не очень.

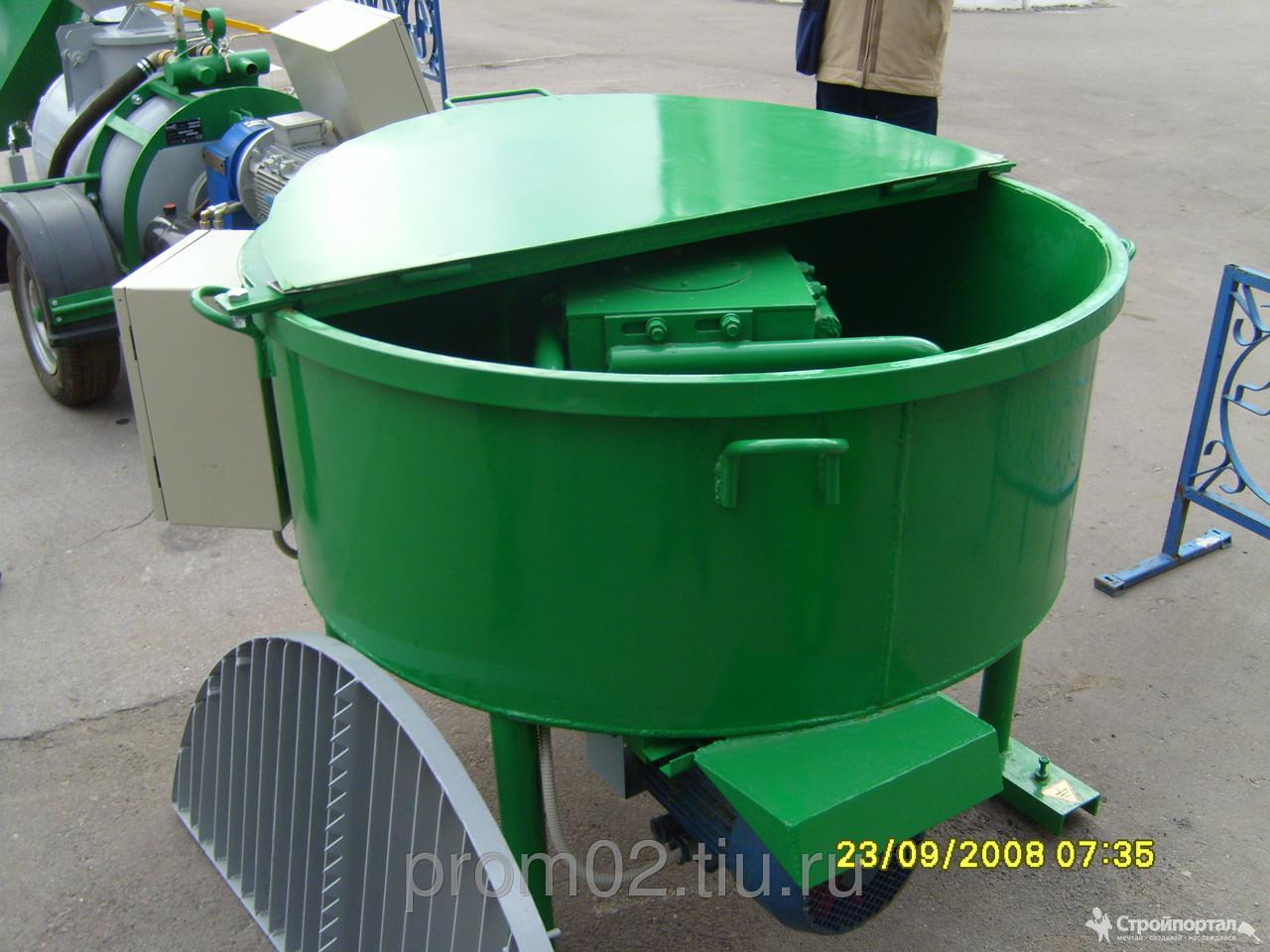

Бетономешалка принудительного действия

Такой растворосмеситель в разы быстрее приготавливает бетонный раствор высокого качества.

Это происходит за счет того, что сама конструкция неподвижна, а лопасти вращаются внутри нее. Емкость, в которой замешивается бетон, может быть вертикальной и горизонтальной. В горизонтальной емкости вал размещен горизонтально. На валу прикреплены лопасти, которые отлично перемешивают смесь, не оставляя непромешанных участков. Минус бетоносмесителя с горизонтальным валом в том, что приготовленный раствор трудно извлекать из емкости.

Бетономешалка с вертикальным валом позволяет избежать такой проблемы, так как полученный раствор можно выгрузить снизу через специальный сектор. Такая мешалка имеет высокую стоимость и много потребляет электроресурсов.

Какую технику приобретать, решаете вы сами. Но лучший вариант – это заказать в аренду бетономешалку, опробовав ее в действии.

Бетономешалка редукторная LITEK 225 л горизонтальная (цельный бак)

Среди главных отличительных особенностей бетономешалки редукторной Litek 225 л (горизонтальной) можно выделить повышенную надежность и длительный срок эксплуатации, компактную и мобильную конструкцию, практически бесшумную работу и низкие показатели энергопотребления. Все это стало возможным благодаря простой конструкции и отсутствию в ней быстро изнашиваемых элементов, таких как шестерня, ремень, венец и т.д. Вместо них барабан бетоносмесителя крепится непосредственно на вал редуктора, который надежно закрыт от попадания различных абразивных частиц (раствора, песка, пыли). За счет этого и срок службы таких бетономешалок существенно продлевается.

Редукторный бетоносмеситель Litek 225 л (горизонтальный) используется для профессиональных нужд при строительстве, ремонте внутри и снаружи помещения (штукатурка стен, стяжка пола, заливка бетонном двора, дорожек и площадок; возвести дом, построить дачу или баню и пр.). С помощью редукторной бетономешалки очень просто и удобно выполнять работы именно по заливке цементным раствором и бетоном различных площадок и дорожек, за счет мобильности и легкости конструкции. Редукторный бетоносмеситель Litek также может применяться для изготовления кормовых смесей, перемешивания удобрений и прочих сыпучих материалов.

Технические особенности и преимущества редукторной бетономешалки Litek 225 л (горизонтальная)

  • Цельный барабан, а также съемные лопасти изготовлены из толстостенной стали. Внутри и снаружи барабан окрашен в оранжевый цвет специальной антикоррозийной порошковой краской.
  • Каркас – качественный и надежный. Он произведен из стальных труб, что придает всей конструкции дополнительную устойчивость. Рама, так же как и барабан, покрыта антикоррозийной краской.
  • Редукторная бетономешалка оснащена прочными и удобными рукоятками и двумя колесами, что позволяет оперативно передвигать машину по всей территории строительной площадки.
  • Горизонтальную редукторную бетономешалку Litek не составит труда оперативно развернуть на колёсах, так как она имеет компактную и лёгкую конструкцию. Загрузку и выгрузку барабана осуществлять просто и удобно.
  • Выключатель безопасный, пылезащищенный и влагозащищенный. Он оснащен специальным магнитным пускателем, которой предотвратит случайное включение машины после незапланированных перебоев с питанием, будь то случайно выдернутая вилка или же аварийное отключение электричества.
  • Залог успешной работы редукторного бетоносмесителя Litek – мощный электродвигатель с медной обмоткой и надёжный редуктор, передаточные числа которого подобраны под конкретный рабочий объём барабана. Продуманная система вентиляции двигателя и наличие защиты от перегрева обеспечивают безотказную работу бетономешалки.
  • Все электрические элементы (двигатель и кнопки вкл./выкл.) помещены в железный кожух, защищающий от проникновения и попадания влаги, пыли и грязи на эти элементы. Для доступа к кнопкам вкл./выкл. предусмотрена специальная подъёмная дверца.

Бетоносмеситель редукторный Litek 225 л (горизонтальный) имеет низкие показатели энергопотребления и работает от бытовой электросети в 220 В.Если вы хотите обезопасить себя от аварийного отключения электричества, либо планируете строительные работы где-то за городом, обязательно возьмите с собой бензогенератор InPower или New Generation. С ним вы сможете чувствовать себя еще более уверенно.

Наша компания предлагает бетономешалки по очень выгодным ценам. Вдобавок к этому вы получите квалифицированное гарантийное и послегарантийное обслуживание. Вся техника ремонтопригодна, а запчасти всегда имеются в наличии. Если вы хотите сэкономить свои силы и время, выполняя определенные строительные работы – бетономешалки Litek обязательно вам в этом помогут.

Если вы еще не определились с моделью редукторной бетономешалки, обращайтесь за информацией и рекомендациями к нашим консультантам – ☎ (056) 790-17-80. Удивитесь, насколько лёгкими и продуктивными могут быть ремонтно-строительные работы вместе с бетономешалкой Litek.

Двухвальный бетоносмеситель, Двухвальная горизонтальная бетономешалка, Производитель горизонтальных бетономешалок в Китае

Описание
Двухвальный бетоносмеситель серии JS принадлежит к двухосным горизонтальным бетоносмесителям принудительного действия. Его можно использовать как самостоятельное оборудование, так и в сочетании со смесительной установкой серии PLD в качестве упрощенного бетонного завода.
Бетоносмеситель широко применяется в строительстве дорог, мостов, водохранилищ, портов, промышленных и гражданских объектов и др. Двухвальная горизонтальная бетономешалка предназначена для смешивания сухого бетона, текучего бетона, легкого бетона, и других видов строительных растворов. Данный бетоносмеситель является высокоэффективным оборудованием широко применения.
Качества
1. Благодаря специальному барабану продлевается срок службы стального каната.
2. Двухвальный бетоносмеситель оснащен высокоточными механическими деталями.
3. Высококачественные износостойкие детали из литого сплава металлов и передовые технологии производства обеспечивают отличный клиренс лезвий и правильное распределение футеровочной плиты.
4. Тестовый запуск бетоносмесителя с сухим бетоном показал отличные результаты, потому можете смело выбирать продукцию компании Topall.
5. Тест на интенсивность твердения бетона показал высокие результаты двухвальной горизонтальной бетономешалки.
6. Основание отлито из железобетона.
7. Бетономешалки Topmac для продажи на территории Европейского Союза отвечают стандартам качества и безопасности ЕС.
8. Компания Topmac, будучи производителем горизонтальных бетономешалок в Китае, обладает сертификатом качества ISO 9001.
9. Мы предоставляем качественное послепродажное обслуживание двухвального бетоносмесителя через обширную сеть дистрибьюторов Topmac по всему миру. Модели JS500, JS750, JS1000, JS1500
Технические характеристики Параметры двухвальной горизонтальной бетономешалки JS500

JS500
Общая мощность 34.4 л.с., 380В, 3- фаз. 50 Гц
Основной двигатель 25.2 л.с. Двигатель подъемника 7. 5 л.с.
Двигатель водяного насоса 1 л.с. Двигатель разгрузочного устройства 0.75 л.с. (дополнительно)
Объем (сырьевого материала) 800 л / 28.3 м3
Объем (готовой бетонной смеси) 500 л / 17.7 м3
Производительность за один час 25 м3 / 883 cubic
Продолжительность цикла 70 сек
Габаритные размеры 4486×3030×5280мм
Вес 4000 кг

Перевозка, доставка и техническое обслуживание
Контейнерная загрузка 20’ 2 комплекта
Срок доставки 3 недели после подтверждения заказа
Техническое обслуживание
Бетоносмеситель необходимо тщательно мыть каждый день после его эксплуатации, а также регулярно смазывать все его составляющие.

Сопутствующие товары

Бетономешалка, бетоносмеситель с горизонтальным валом цена Россия

Бетономешалка, бетоносмеситель с горизонтальным валом цена Россия Растворосмеситель принудительный, горизонтальный купить в России Компания Вибропресс-Строй – завод по производству строительного оборудования. Производим вибропресса, растворосмесители, оборудование для производства колотых декоративных блоков, кирпича облицовочного. Производим, продаем или сдаем в аренду формы для вибропресса — формы для шлакоблоков, формы для тротуарной плитки, формы для декоративных колотых блоков, формы для облицовочного кирпича. Все формы представлены в широком ассортименте — более 50 разновидностей пресс форм различной конфигурации. Бетоносмеситель с горизонтальным валом принудительный имеет форму цилиндра, на торцах которого расположены подшипниковые узлы, в которых вращается вал с  шестью перемешивающими лопастями. Лопасти расположены навстречу друг другу, что обеспечивает высокое качество перемешивания бетонной смеси. Для обеспечения еще более качественного перемешивания количество лопастей может быть увеличено до восьми. Преимущество таких бетоносмесителей перед бетоносмесителями с вертикальным валом в том, что они при перемешивании бетонной смеси рабочими лопастями придают ей завихрения и хаотически ее подбрасывают.  Поэтому непромешанных слоев приготовленной смеси не остается. Бетоносмеситель, растворосмеситель с горизонтальным валом – характеристики: Тип – принудительный, горизонтальный Объем, л 250 Мощность электродвигателя, кВт 7,5 Напряжение питающей сети, В 380 Масса не более,кг 800 Бетономешалка, бетоносмеситель, растворосмеситель с горизонтальным валом — производители, фирмы, изготовители в России, производство растворосмесителей компания Вибропресс-Строй. Растворосмеситель принудительного действия с горизонтальным валом цена Россия, стоимость доставка по России, растворосмеситель фото на нашем сайте подробное описание. Купить бетономешалку растворосмеситель  в России можно у нас по выгодной цене. ООО Вибропресс Строй – техника для производства блоков, тротуарной плитки, кирпича. Растворомешалка, бетономешалка купить Россия цена доставки Растворосмеситель, бетоносмеситель принудительный горизонтальный Калуга, Тула, Рязань, Владимир, Ярославль, Иваново, Тверь, Смоленск, Псков, Брянск, Орел, Москва, Курск, Белгород, Липецк, Воронеж, Тамбов, Пенза, Новгород, Кострома, Уфа, Петрозаводск, Сыктывкар, Йошкар-Ола, Ижевск, Чебоксары, Красноярск, Нижний Новгород, Ставрополь, Архангельск, Астрахань, Иркутск, Кемерово, Курган, Санкт-Петербург, Вологда, Киров, Казань, Чебоксары, Самара, Саратов, Волгоград, Ростов на Дону, Краснодар, Симферополь, Крым, Мурманск, Новосибирск, Омск, Оренбург, Пермь, Екатеринбург, Ульяновск, Челябинск, Тольятти, Барнаул, Хабаровск, Владивосток.

фото, видео, выбор лучшей бетономешалки по типу привода


Затевая на своем участке строительство или начиная отделочные работы, невозможно обойтись без разнообразных растворов. Смешивание компонентов занимает много времени и является трудоемким процессом, поэтому предпочтительно использовать специальное оборудование. Принудительные бетоносмесители – лучшее решение, так как эти аппараты качественно справляются со своей работой, обеспечивая высокий уровень личной безопасности при эксплуатации.

Бетоносмесители принудительного действия — наиболее используемые устройства. Благодаря особенностям их принципа работы они подходят для смешивания любых типов растворов – смешивание компонентов происходит за счет вращения лопастей, барабан остается неподвижным.

Бетономешалка электрическая: рекомендации по выбору и эксплуатации

На любой стройке одним из главных механизмов является бетономешалка. Это неотъемлемая часть успешной и оперативной работы как профессионалов, так и любителей, которые только начинают самостоятельно заниматься строительством. Именно объем выполняемых работ необходимо учитывать, приобретая бетономешалку. Информация о том, как правильно выбрать инструмент, содержится в данной статье.


Электрическая бетономешалка является одним из главных механизмов на любой стройке.

Основной процесс

Бетон, полученный в бетономешалке, имеет более высокие показатели качества, по сравнению с раствором, замешенным своими руками. Кроме того, снижается трудоемкость и продолжительность процесса.

В бетономешалке готовят раствор по такой технологии:

  1. Подбирают компонентный состав и рассчитывают пропорции материалов.
  2. Подготавливают наполнители. Их, при необходимости, просеивают, промывают, просушивают. Воду, если надо, отстаивают.
  3. Поэтапно, с учетом плотности, загружают компоненты в мешалку, добавляют воду.
  4. Добавляют вспомогательные вещества.
  5. После загрузки инертных материалов начинают их месить.
  6. Проверяют готовность смеси. Для этого делают несколько насечек лопатой на поверхности раствора. У готовой смеси остается гладкая поверхность с сохранением пиков между насечками. Консистенция готового раствора творожистая, но достаточно пластичная.
  7. Выгружают смесь. Удобно использовать металлическую ванну или корыто.
  8. Очищают бетономешалку и инвентарь.

Перед засыпкой новой партии компонентов раствора удаляют остатки готовой смеси. Для этого в барабан заливают чистую воду (5-7 л), в которую добавляют песок. После слива ее можно использовать для замеса следующей партии смеси.

Бетономешалка: машина, облегчающая строительный процесс

Бетоносмеситель, или бетономешалка, – это специальная машина для строительных работ, которая предназначена для замешивания бетона и других растворов, используемых для заливки фундамента, изготовления стяжек либо кирпичной кладки. Устройство также будет хорошим подспорьем в процессе приклеивания плитки и при выполнении других видов строительных работ.


Бетоносмеситель – это устройство для замешивания бетона и других растворов.

Внешне бетоносмеситель – это открытая емкость, в середину которой засыпают составляющие бетона, то есть цемент, песок и воду. Может также присутствовать такой компонент, как гравий. Машина готовит раствор путем перемешивания. Затем его выливают в отдельную емкость, используя специальный механизм.

Устройство в значительной мере облегчает, оптимизирует и ускоряет рабочий процесс на строительной площадке. Конечно, можно заказать раствор или приготовить его в корыте, перемешивая лопатой, но куда проще засыпать компоненты и просто нажать на кнопку. При этом далеко не все знают, какую выбрать бетономешалку. В итоге на строительстве небольшого домика можно встретить громоздкое оборудование, работающее вхолостую, либо маленькие бетономешалки на огромных объектах.

На современном рынке присутствует большой ассортимент таких изделий. При этом модели отличаются продолжительностью эксплуатации, эргономичностью устройств и простотой в применении. Определившись с необходимым объемом, мощностью и другими параметрами, можно легко подобрать оптимальный вариант.

Прежде всего следует ознакомиться с видовым разнообразием бетономешалок. Устройства классифицируют по таким признакам:

  • по принципу работы;
  • типу привода;
  • емкости бака;
  • мощности;
  • типу питания.


Бетономешалки классифицируют по принципу работы, типу привода и емкости бака.

На заметку! Гравитационная бетономешалка оборудована специальными механизмами для опорожнения, что позволяет просто и быстро извлекать раствор. Кроме того, цена таких смесителей значительно ниже стоимости машин принудительного типа, которые более качественно перемешивают раствор с компонентами мелкой фракции.

Секрет успеха

Ознакомившись с материалом статьи, стало понятно, как замешивать бетон в бетономешалке. Гарантия качества – в выдерживании рецептуры, соблюдении последовательности операций и выполнении рекомендаций.

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом. Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных. Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Классификация бетономешалок: фото разных видов машин

Перед тем как выбрать бетономешалку, необходимо получить хотя бы общее представление о многообразии устройств. В прошлом веке изобрели огромное количество изделий для самых различных целей. При этом наиболее популярными являются передвижные механизмы с небольшой емкостью – до 300 литров.

Главный признак, который лежит в основе классификации устройств, – это принцип действия. В этой группе представлены два вида бетоносмесителей:

  • принудительного типа;
  • гравитационного типа.

Устройства принудительного действия оборудованы неподвижным барабаном и механизмом, работающим по принципу миксера. Таким образом, ингредиенты перемешиваются в барабане. Следует отметить, что, несмотря на качественное приготовление раствора, существует ряд недостатков, среди которых можно выделить следующие:


Принцип действия бетоносмесителей может быть принудительного и гравитационного типа.

  • сложность изъятия полученной смеси, хотя отдельные производители нашли выход из этой ситуации, оборудовав бетономешалку механизмом выгрузки раствора;
  • небольшой размер фракций, подлежащих перемешиванию, поэтому в такие устройства нельзя добавлять гравий, а особо крупные куски щебня могут даже вывести машину из строя.

Учитывая перечисленные недостатки, более правильным будет назвать такой тип бетономешалок растворосмесителями.

Гравитационный бетоносмеситель является, пожалуй, самым популярным среди своих «собратьев». Рассмотрим устройство бетономешалки. Она представляет собой барабан, который вращается вокруг собственной оси, в результате чего получается качественная готовая смесь. Во избежание влияния раствора на центробежные силы барабан оснащен специальными лопатками. Согласно отзывам, бетономешалка с гравитационным механизмом перемешивает значительно хуже, но в такое устройство можно добавлять строительные компоненты различных размеров.

Что собой представляет?

Миксер принудительного действия отличается от других типов бетономешалок тем, что рабочая емкость для приготовления бетонной смеси статична, а замес выполняется подвижными частями — лопастями, которые смонтированы на подвижный вал. Расположение перемешивающих элементов регулируется, а для полной выгрузки приготовленной суспензии они оснащены особыми скребками. Вал машины вращается с частотой от 30 об./мин. Бетонная смесь быстро доходит до своей кондиции.


Непосредственно замес раствора выполняется лопастями агрегата при статичном положении емкости.

Бетономешалка принудительного типа — агрегат с высокой производительностью, который позволяет сократить рабочее время на выполнение замеса в 5 раз. Этот агрегат — циклический, загрузка компонентов раствора, его приготовление, разгрузка емкости от готового продукта выполняются за несколько этапов. После завершения приготовления бетона открывается затворное устройство, через которое в специальную емкость выгружается смесь. Если необходимо, циклический процесс запускается снова.

Принудительная бетономешалка имеет главные недостатки: энергозатратность, сложность конструкции, высокую стоимость.

Выбор лучшей бетономешалки по типу привода: электрические, бензиновые и дизельные устройства

В зависимости от типа привода бетономешалки делят:

  • на электрические;
  • бензиновые;
  • дизельные.


В зависимости от типа привода бетоносмесители делятся на электрические, бензиновые и дизельные.

Самыми популярными среди данной группы являются электробетономешалки. Кроме того, они менее затратные. Такие устройства оснащены электродвигателем, их можно подключать к электросети 220 или 360 В. Этот фактор необходимо учитывать, если доступна только сеть 220 В. Двигатель на таких машинах обычно обладает мощностью до 1 кВт, что особенно выгодно в плане потребления электроэнергии.

Бетономешалки с бензиновым приводом оборудованы двигателем внутреннего сгорания. Как правило, это двухтактный мотор, перед заправкой которого в горючее следует добавить моторное масло. Такое устройство потребуется в том случае, если приходится работать на строительстве без доступа к электросети. Сначала запускают бензиновый двигатель, затем производят смешивание. Внутри помещения с такой машиной работать проблематично, так как будут выделяться ядовитые выхлопные газы.

На заметку! В плане экономии наиболее выгодными являются бетономешалки с электроприводом, так как бензин и дизельное топливо стоят намного дороже, чем электричество. Кроме того, электробетоносмеситель не выделяет дым, поэтому допускается установка внутри помещения.

Бетономешалка с дизельным двигателем более экономна в плане расхода топлива в сравнении с бензиновым механизмом. При этом следует отметить, что мотор на дизельном топливе проблематично запустить на морозе, что исключает работу такого прибора зимой. Кроме этого, весит оборудование с дизельным мотором значительно больше, чем бетономешалка с маленьким электрическим двигателем.


Самыми популярными являются электробетономешалки.

Установка оборудования и меры безопасности

Перед началом работ бетономешалку правильно устанавливают для равномерного перемешивания материалов. Необходимо обеспечить ее идеально ровное положение и надежно закрепить. Для этого агрегат располагают на горизонтальном участке. Если на стройплощадке такой поверхности нет, можно с помощью уровня, досок и подручных материалов ее организовать.

При первом замесе рекомендуют добавить в смесь на 10 % больше цемента и песка, чем было рассчитано по пропорции. Это служит поправкой на налипание этих компонентов на лопасти винта. Можно дополнительно смазать винт.

Обязательно работать в защитных очках, перчатках и соблюдать меры безопасности:

  • убедиться, что на месте установки бетономешалки отсутствуют опасные факторы;
  • проверить правильность установки агрегата;
  • проверить наличие коммутирующей аппаратуры и заземляющих устройств;
  • обеспечить проход к установке шириной не меньше 1 м;
  • контролировать в ходе работы исправность механизмов;
  • не вставлять лопату, не опускать руки в движущийся барабан;
  • не наклоняться низко над барабаном.

Работы, связанные с осмотром и техническим обслуживанием бетономешалки, не делают при включенных приводах механизмов. При выявлении неисправностей или появлении на корпусе тока, мешалку отключают и работы прекращают.

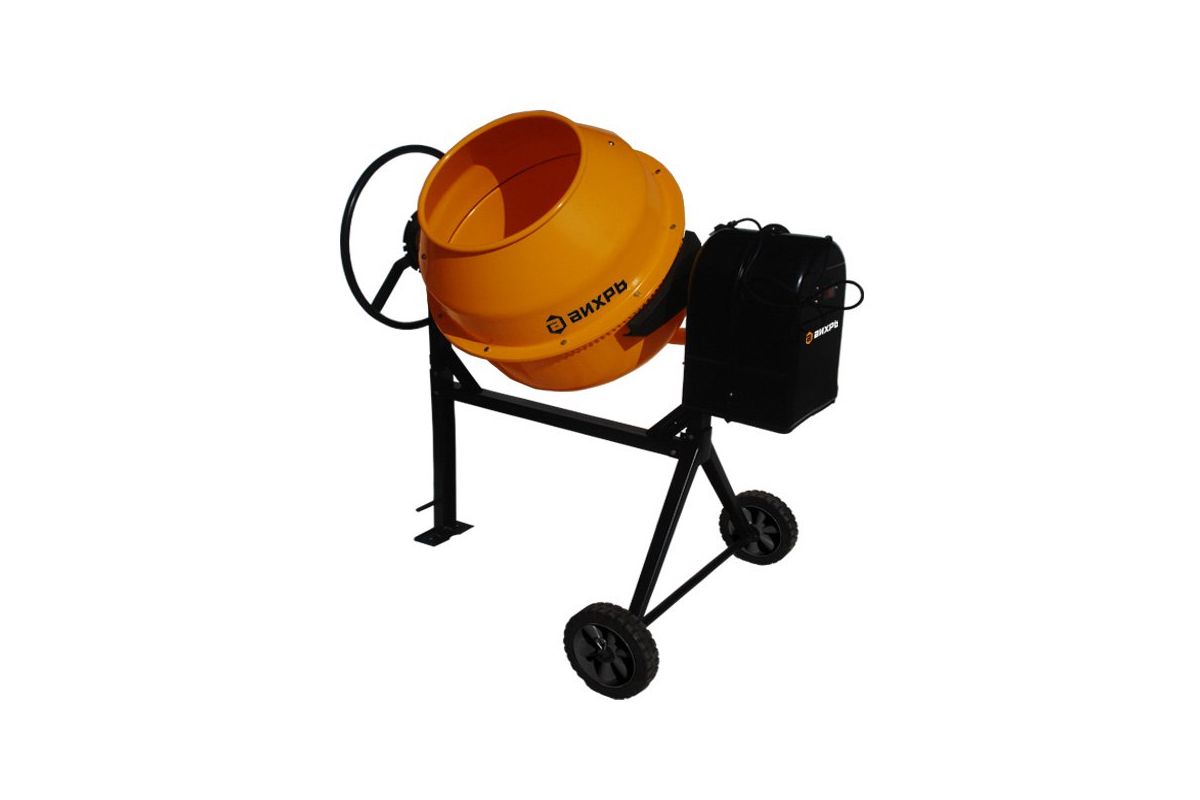

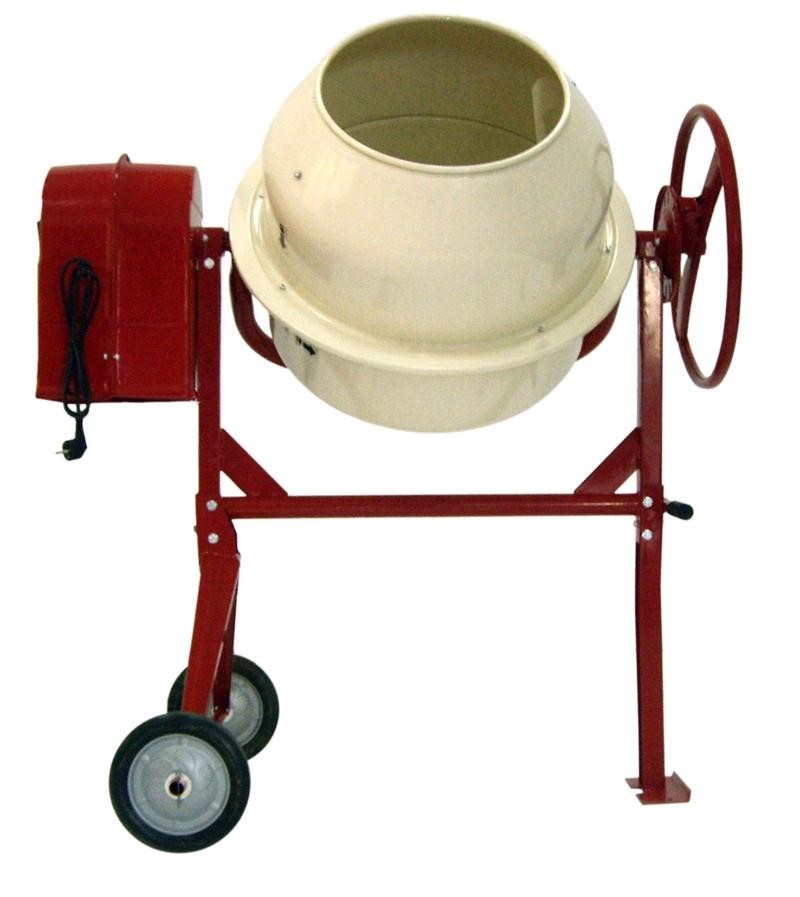

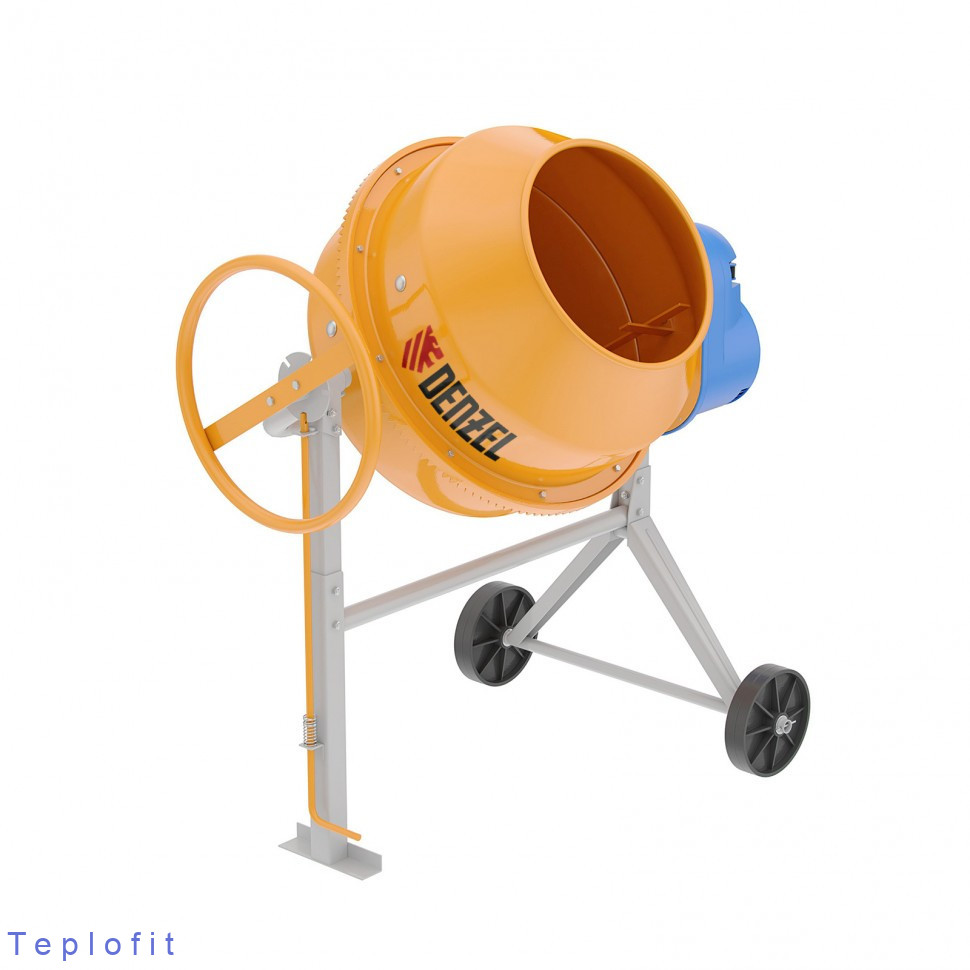

Электрическая бетономешалка: конструкция механизма гравитационного типа

Определившись с видом устройства (электрическая бетономешалка гравитационного типа), можно перейти к выбору конкретной модели бетоносмесителя. При этом необходимо обратить внимание на некоторые параметры.

Конструкция бетономешалки. Здесь следует учесть удобство использования и способность устройства выполнять определенные задачи. Решающую роль играет объем бака. Выбор зависит от количества раствора. Бетоносмеситель емкостью до 100 литров подойдет для небольшой стройки, например, когда необходима заливка фундамента бетономешалкой своими руками или если нужно построить беседку. Для возведения дома следует выбирать механизмы емкостью от 100 до 150 литров, которые рассчитаны на приготовление 60, а то и 100 литров раствора за один раз. Изделия, имеющие бак объемом свыше 150 литров, являются профессиональными машинами.

Тип электропривода, от которого зависит как сама конструкция, так и вид электродвигателя, установленного на бетономешалку. Различают редукторные и венцовые приводы.

Редуктор для бетономешалки располагается в нижней части изделия вместе с двигателем, который снизу обеспечивает вращение самого барабана. Такие устройства надежные, но с ними необходимо обращаться очень бережно, так как их стоимость значительно превышает цену венцового оборудования.


Тип привода бетономешалки может быть редукторным и венцовым.

Принцип работы венцового бетоносмесителя заключается в том, что посредством ременной передачи двигатель приводит в движение венец, который вращает сам барабан. У таких механизмов довольно часто обрывается ременная передача, выходит из строя венец, а также могут наблюдаться другие неисправности. При этом следует отметить, что запчасти к таким бетономешалкам стоят недорого и их можно заменить самостоятельно.

Пропорции бетонной смеси

Рецептура бетонной смеси для любой марки рассчитывается в килограммах, но если нет возможности взвешивать каждый компонент, чтобы приготовить раствор, то можно соблюсти правильное соотношение измерив ингредиенты в ведрах. Так как у каждого такой универсальный инструмент имеет разный литраж, то рассмотрим рецептуру в относительных частях к доле цемента. Расчет дается для пластичных смесей, которые требуют последующего вибрирования или тщательной ручной укладки.

Обозначение: Ц – часть цемента; П – часть песка; Щ – часть щебенки; В/Ц – количественное отношение воды к цементу. Имея этот показатель можно без труда вычислить количество воды, например, 1 часть цемента равна 10 кг, а В/Ц = 0,5, тогда нужно 10 кг цемента *0,5 = 5 литров воды на одну часть. Увеличивать не рекомендуется, это может привести к низкому качеству бетона. А вот если заполнители влажные, то стоит уменьшить количество воды, постепенно добавляя ее до нужной консистенции.

Еще один нюанс, если требуется изготовление бетона для фундамента, или других целей с особыми свойствами, например, с повышенной прочностью, то для придания таковых подойдут суперпластификаторы. Правильную дозировку подскажет вам инструкция, прилагаемая к добавке. Ее расчет ведется от количества цемента, используемого в одном замесе.

Двигатель на бетономешалку: мощность и режим работы

На бетономешалках гравитационного типа обычно устанавливают асинхронный электродвигатель с короткозамкнутым ротором, который обеспечивает необходимый крутящий момент. Многие критерии зависят от типа передачи.

На заметку! В бетономешалке объемом 130 литров нельзя приготовить 130 литров раствора за один раз: максимальное количество – 100 литров. Это объясняется тем, что заполняемость бака раствором не должна превышать 85%.

У венцового бетоносмесителя с ременной передачей запуск двигателя упрощен за счет проскальзывания ремней. Для бетономешалки, снабженной зубчато-ременной передачей, процесс запуска происходит гораздо сложнее. Наиболее тяжелый запуск свойственен редукторным бетономешалкам.

На электробетономешалках чаще всего устанавливают асинхронный электродвигатель.

При выборе мощности двигателя необходимо учитывать эти особенности. Для механизмов с ременной передачей и объемом до 100 литров подойдет двигатель 500 Вт. В бетономешалках емкостью до 150 литров устанавливается мотор 700 Вт. Более объемные устройства должны быть оборудованы электродвигателем мощностью 1000 и более Ватт.

Сеть питания также играет большую роль в выборе бетономешалки. Устройства, которые подключаются к трехфазной сети, намного лучше выносят перегрузки, они характеризуются отличным пусковым моментом. Поэтому практически все бетоносмесители объемом свыше 250 литров оснащены трехфазным двигателем.

Мощность мотора – важное, но не главное условие успешной работы инструмента. Например, если электробетономешалка оборудована неродным двигателем или же изготовлена своими руками, то необходимо обратить внимание на режим его работы.


Большинство бетоносмесителей объемом свыше 250 литров оснащаются трехфазным двигателем.

Основная часть двигателей предназначена для длительной эксплуатации (S1). В то же время такая нагрузка неприемлема для бетономешалки, функционирующей в «рваном» режиме. Следует обратить внимание на изделие, которое способно перенести многократные пуски (S4). Устройства такого типа специально разрабатывают для повторяющихся, но не продолжительных пусков с фазами: работа – остывание.

Производители

Рынок строительного инструментария насыщен различными устройствами, которые имеют разную мощность и производительность, и применяются для кустарного и крупномасштабного сооружения объектов. Имеются бетономиксеры принудительного типа для среднего и промышленного уровня. В продаже имеются агрегаты для бытового эксплуатирования.

Краткое описание некоторых марок бетоносмесителей представлено в таблице:

Тип агрегатовНаименование моделейХарактеристика
Для индивидуального использования«НО-1510»Мощность двигателя 2,2 кВт
Объем емкости 30 дм3
«Скаут-200 Проф»Мощность установки 4 кВТ
Объем цистерны 200 дм3
Внутренняя часть защищена твердосплавной броней
Машины среднего уровня«Проф-БС700»Мощность двигателя 5 кВт
Объем емкости 700 дм3
Выход готового раствора за один замес 500 дм3
Цистерна усилена броней
«Медиум 375 серии СБ»Мощность установки 7,5 кВт
Объем танка 375 дм3
Выход готового продукта 300 дм3
Euromix-600Мощность двигателя 7,5 кВт
Объем емкости 300 дм3
Выход раствора 220 дм3
Оснащен твердосплавными лопастями
Промышленный тип«СБ-247»Мощность установки 45 кВт
Объем емкости 2250 дм3
Объем готового продукта 1500 дм3

Схемы подключения двигателей бетономешалок: рекомендации

После того как агрегат выбран, возникают вопросы о том, как пользоваться бетономешалкой, как правильно ее подключить с учетом количества приводов. В таком случае необходимо прежде всего разобраться с электрической схемой двигателя. Большинство бетономешалок оборудованы моторами двух типов – однофазными или трехфазными. Разумеется, схемы их подключения отличаются друг от друга. Более того, они имеют также разные варианты подсоединения, учитывающие местные условия и требования, предъявляемые к конкретному двигателю.

Подключение однофазного двигателя бетономешалок является особенным в том плане, что он имеет только одну рабочую обмотку, которая уложена в статоре в определенном порядке. После подачи напряжения на эту обмотку ничего не произойдет – двигатель будет издавать «мычание», нагреваться, но вращаться не станет. Это обусловлено тем, что мотор требует первоначального момента инерции. Таким образом, если хорошенько толкнуть ротор двигателя, то он начнет вращаться и постепенно наберет нужные обороты.

На заметку! Перед тем как подключить электродвигатель с 4 проводами, необходимо разобраться с обмотками двигателя. Обмотки две, а значит, должно быть 4 конца. Кроме того, электросхема бетономешалки предполагает наличие конденсатора конкретной емкости. Он нужен для того, чтобы угол между фазами, которые подключены к рабочей и пусковой обмоткам, был различным – желательно 90 градусов.

Каждый раз производить подобный алгоритм действий довольно проблематично, тем более если двигатель с приводным механизмом. Кроме того, ему не всегда можно придать нужную инерцию. Поэтому стоит рассмотреть схему подключения однофазного двигателя с пусковой обмоткой небольшого размера. Когда на нее подается напряжение, мотор начинает крутиться. После того как он набрал номинальные обороты, обмотку необходимо отключить.


Схема подключения электрического двигателя бетономешалки «Бригадир».

Модели принудительных бетоносмесителей

Планетарный агрегат

Принцип воздействия на подготавливаемую в емкости смесь напоминает принудительный. Вал с перемешивающим устройством расположен в миксере вертикально. Планетарный бетоносмеситель принудительного действия построен с применением высокотехнологичных методов, которые обеспечивают в конечном итоге хорошие эксплуатационные показатели готовым продуктам. Основное конструкционное отличие устройства — наличие планетарного редуктора.


Конструкция отличается от подобного агрегата устройством редуктора.

Принудительные бетономешалки

Характеристики устройств отображаются в маркировке машин, где отмечается их вместимость, вид силовой установки и другие показатели. Среди этого вида агрегатов существует множество подвидов: одно — и двухвальный вариант, а также турбулентного, тарельчатого типа, горизонтального и вертикального размещения смешивающих органов в рабочей емкости, со скипом или без скипа. Они имеют различные размеры.


Разновидностью такого агрегата является турбулентный.


Тарельчатый тип агрегата тоже пользуется спросом у покупателей.

Некоторые бетономешалки оснащаются силовой установкой в виде дизель-мотора.

Запчасти для бетономешалки: категории и особенности выбора

Запчасти для бетоносмесителей – это детали механизма, играющие в нем роль расходных элементов, которые изнашиваются во время применения инструмента и требуют частой замены. Основными запчастями считаются ручейковые ремни на бетономешалку с приводом, а также приводные шестерни и пусковые кнопки для устройства.

Во время эксплуатации намного быстрее изнашиваются такие детали, как приводные шестерни, шестеренки из чугуна, клиновидные, зубчатые и ручейковые ремни. Перечисленные детали необходимо иметь в запасе, чтобы работа не остановилась в самый неподходящий момент. Отдельного внимания заслуживают двигатель и редуктор для бетономешалки. Немного реже выходят из строя, но подлежат замене зубчатые венцы, а также верхняя и нижняя опоры оборудования, именуемые фланцами.

Обычно на запчасти для бетономешалок производитель устанавливает гарантию на один месяц со дня приобретения – при условии, что соблюдаются правила их монтажа и эксплуатации. Следует отметить, что электроразъемы к перечню запчастей для бетоносмесителей не относятся.


Наиболее востребованными запчастями являются ручейковые ремни, приводные шестерни и пусковые кнопки.

Порядок загрузки

Для получения качественной смеси, предотвращения механических повреждений барабана ее составляющие загружают в такой последовательности: цемент, песок, щебень, вода. Чтобы правильно загружать все компоненты в бетономешалку, придерживаются следующего алгоритма действий:

  1. Заливают в барабан часть воды. Это снизит прилипание компонентов смеси к стенкам и лопастям.
  2. Засыпают цемент.
  3. Включают бетономешалку и размешивают до образования вязкой однородной смеси.
  4. Вводят в барабан песок, доливают воду, продолжают размешивать.
  5. Закладывают гравий или щебень, добавляют вспомогательные вещества.

Некоторые рекомендуют такой порядок загрузки: вначале смешать все сухие компоненты, засыпать их в бетономешалку, залить воду. Но такой способ загрузки усложняет перемешивание бетона.

Как правильно производить ремонт бетономешалки своими руками

Несмотря на степень качества изделия, рано или поздно возникает вопрос, касающийся ремонта бетономешалки. При этом поломка может иметь разные предпосылки и характер в силу того, что на этот механизм возлагаются существенные нагрузки. Основные причины выхода из строя бетономешалки – это ее неправильная эксплуатация и хранение.

Для выполнения ремонта бетономешалки своими руками требуется иметь минимальные знания об этом виде техники и представление о ее устройстве. Если возникают сомнения, то лучше обратиться к профессионалам. Когда же есть уверенность в собственных силах, то можно приступать к работе, подготовив предварительно необходимые инструменты.

Перечень приспособлений включает:

  • съемник трехлапчатый;
  • съемник для подшипников;
  • тиски;
  • молоток;
  • пассатижи;
  • зубило;
  • отвертки;
  • набор ключей.

Затем необходимо разобраться в причине поломки бетономешалки. Их может быть несколько:

  • загрузка устройства сверх нормы;
  • очищение барабана происходит не вовремя;
  • не соблюдаются правила и условия хранения инструмента.

На заметку! Можно избежать или отсрочить ремонт бетономешалки, выполняя определенные требования. Для этого необходимо всегда очищать чашу и механизм после работы, соблюдать пропорции бетона для бетономешалки и не перегружать устройство чрезмерным количеством раствора, а также хранить инструмент в надлежащих условиях.


Ремонт бетономешалки несложная задача, его реально выполнить самостоятельно.

Замена расходников, таких как ремни, приводные шестеренки и пусковые кнопки, – наиболее частые виды ремонта бетономешалки своими руками. Замену подшипников и зубчатых венцов производят намного реже, так как срок их службы значительно дольше.

Требования к используемым материалам

Для приготовления бетонов нужны следующие материалы:

  1. Портландцемент марок от 300-т до 500-т, чем выше марка, тем меньшее количество потребуется для получения нужного класса. При покупке материала важен учёт следующих нюансов:
      срок изготовления, качественные характеристики цемента при хранении в течение года уменьшаются в 2 раза;
  2. условия хранения, материал должен быть рассыпчатым без комков и не отсыревшим;
  3. на мешках должна быть нанесена маркировка с датой изготовления, марки и процентного содержания добавок или их отсутствия;
  4. Рекомендуется приобретение цементов М400.
  5. Щебень фракций ≤ 20-ти мм. Желательно минимальное количество элементов большей крупности, ухудшающих перемешивание смеси и удобство укладки в дело. Наилучшее качество продукции обеспечивают гранитные, менее гравийные и самое низкое известняковые виды щебня. Наибольшая прочность обеспечивается частицами кубовидной формы, гладкая форма ухудшает прочностные показатели растворов. Важно отсутствие загрязнений и пыли, поэтому рекомендуется производить очистку материала просеиванием через мелкоячеистые сетки и удалять пыль промывкой.
    Для уменьшения объёмного веса часто вместо щебня применяется керамзит крупностью до 5-ти мм.
  6. Песок используется карьерный, а не речной. Первый отличается большей крупностью, но содержит глинистые примеси, поэтому песок перед применением обязательно просеивается или промывается, недопустимо наличие кусков глины ≥ 3-х см, растительных частиц, илов, каменистых и стеклянных включений, пыли. Песок должен быть сухим, допустима влажность ≤ 1%. П
  7. Вода, не содержащая органических примесей, кислот, масел и щелочей. Без выполнения лабораторных анализов качества рекомендуется использовать питьевую воду.
  8. Специальные добавки: пластифицирующие, противоморозные и ряд других.

При приобретении готовых сухих смесей, широко представленных на рынке, нужно обращать внимание на наличие в их составе добавок, на что они влияют и строго следовать рекомендациям по количеству затворяемой воды.

Как правильно замесить бетон в бетономешалке

Существуют различные способы приготовления раствора в бетономешалке. Они зависят от конструкции устройства и принципа действия.

В гравитационных машинах процесс соединения всех компонентов смеси производится путем переворачивания емкости с раствором сверху вниз либо же по оси. Смешивание происходит под влиянием силы тяжести. Подобный результат можно получить даже в случае применения ручной бетономешалки. Однако больших объемов раствора таким путем достичь не удастся, поэтому данный вариант рекомендуется исключительно для частного строительства.

Принудительно-механический метод похож на гравитационный способ: он тоже позволяет добиться высокой степени однородности раствора. Механизм смешивания включает бадью горизонтального или наклонного типа, куда погружается миксер. Такая емкость может крутиться сама и без миксера, вместо этого смешивание производят лопасти, которые находятся внутри бадьи.


Способы приготовления раствора в бетономешалке зависят от конструкции и принципа действия устройства.

Принудительно-вибрационный способ предполагает наличие неподвижной емкости. Для смешивания используют миксер, который издает волны сжатия, что способствует эффективному перемешиванию и уплотнению смеси. Следует отметить, что такой метод энергозатратен, так как для приготовления 20 литров раствора потребуется вибрационный привод мощностью в 1,3 кВт.

Комбинированный гравитационно-механический метод представляет собой соединение всех перечисленных способов. Зная, как правильно загружать бетономешалку, можно самостоятельно изготовить этот инструмент.

Принцип работы

Как сделать бетон, зная особенности работы устройств, применяемых для замеса бетона? По принципу смешивания устройства делятся на следующие виды:

  • гравитационные механизмы, в которых вращающимся элементом является барабан, а винт неподвижен. На эффективность смешивания бетонного раствора влияют приваренные по внутреннему периметру барабана лопасти. Угол, под которым вращается барабан, в процессе работы можно изменять и, тем самым, влиять на интенсивность перемешивания. Принцип действия этих смесителей основан на гравитации смеси, которая при перемешивании сама опадает сверху вниз. Агрегаты данного вида легко разбираются, что обеспечивает удобство при транспортировке;
  • агрегаты принудительного действия, оснащенные подвижными лопастями, вращающимися внутри неподвижного барабана. Принцип принудительного смешивания характеризуется высокой эффективностью подготовки состава, повышенной однородностью смеси. Устройство применяют для густых замесов с добавлением небольшого количества воды. Смесители рассчитаны на значительные объемы, отличаются увеличенными габаритами, значительной ценой.

Как сделать бетономешалку своими руками: краткая инструкция по изготовлению

Учитывая то, сколько стоит бетономешалка, многие считают целесообразным изготовить инструмент самостоятельно. Для этого достаточно закупить необходимые материалы и приобрести определенные навыки. Самодельные бетоносмесители имеют разную конструкцию в зависимости от принципов действия, которые перечислены выше. Они бывают ручными, вибрационными, а также содержащими электропривод.

Можно сделать простую ручную бетономешалку своими руками. Чертежи есть в интернете. Процесс изготовления состоит из следующих этапов:


Самодельные бетоносмесители могут иметь самую разную конструкцию.

  1. Взять старую выварку или бидон, предварительно проверив емкость на целостность.
  2. Просунуть в ручку бидона кусок трубы и зафиксировать его на резервуаре при помощи веревки или резинового жгута.
  3. Приварить сосуд к оси. Если используется емкость из алюминия, то на ней при помощи винтов крепятся ручки из металлических полосок толщиной приблизительно 1 см.
  4. В станине прорезают отверстие в виде буквы «U» с целью закладки осей и крепления подшипников.

На заметку! Вертикальная ручная бетономешалка готовит смесь намного быстрее, но устройство с горизонтальной загрузкой дает более качественный раствор.

Если предполагается горизонтальное расположение бидона, то сбоку необходимо сделать люк для загрузки, а емкость закрепить на ось. Для опоры можно взять стальные трубы. Такая конструкции вращается медленно, поэтому период замешивания раствора может затянуться приблизительно на 20 минут. В то же время по производительности такой бетоносмеситель в несколько раз превосходит машину, в основе принципа действия которой лежит «совковый» способ. К такой конструкции можно подключить электродвигатель мощностью 2,5 кВт с учетом того, что объем бака – 50 литров.

Пропорции бетона для фундамента

Для создания фундамента легкого сооружения используют цемент М200, основание с большими нагрузками предполагает применение М500. Для отмостки выбирают смесь марок М50 и М150. При формировании напольного покрытия выбор вяжущего вещества необходимо производить с учетом предполагаемых эксплуатационных характеристик пола.

Пропорции бетона в ведрах для бетономешалки:


Пропорции бетона в ведрах

  • цемент –1 часть;
  • щебень или гравийные смеси – 5 частей;
  • песок – 3 части.

Каждая составляющая имеет свой объемный вес. На практике строители используют такое соотношение пропорций материалов – 2:9:5.

В раствор для фундамента при замешивании нужно добавлять суперпластификаторы, которые помогут выдерживать дополнительную нагрузку.

Как изготовить бетономешалку из бочки 200 литров своими руками

Можно также изготовить бетономешалку своими руками из 200-литровой бочки как с ручным, так и с электрическим приводом. Если речь идет о ручном устройстве, то емкость просто насаживают на вал, вращающийся посредством закрепленных на концах ручек. Для большей эффективности перемешивания в середине бочки вдоль и поперек необходимо приварить перегородки высотой от 10 до 15 см.


Для мобильности бетоносмесители из бочки на 200 литров устанавливают на раму с колесами.

Мобильность устройства позволяет установить стойки на тачку или раму с колесами. Бочка должна плотно закрываться, так как предполагается ее горизонтальное расположение. С обеих сторон прикрепляются фланцы с подшипниками, к которым приваривают вал.

Чтобы удобно было загружать компоненты и выливать раствор, в процессе изготовления бетономешалки своими руками из бочки необходимо сделать отверстие, куда привариваются петли и одевается крышка люка с герметической прослойкой. Чтобы обеспечить статичность изделия, фиксируют вал стойками. Во избежание перекосов опоры зарывают в землю, а к емкости крепят ручки.

Бетономешалку своими руками из 200-литровой бочки можно изготовить, используя другой способ, но тот самый чертеж. Основные различия между двумя вариантами – это применение двигателя, который фиксируют через шкив с одной стороны бочки, а также вертикальное положение устройства. Самодельную бетономешалку вертикального типа крепят на поворотную раму с установленным мотором, а к бочке присоединяют ролики для кручения ее на валу. Чтобы облегчить вращение, к емкости крепят ручки либо штурвал.

Этапы применения

Используя чертеж, выбирают положение установки вала (вертикальное или горизонтальное), мощность силовой установки и вид передачи вращательного момента. Расчетным путем определяется масса агрегата, исходя из которой подбирается сечение металлического уголка для монтажа платформы. Распространенная схема — вертикальное расположение вала, при этом силовая установка монтируется снизу.

Работы по самостоятельному изготовлению начинают с подготовки цистерны, в которой монтируется разгрузочное отверстие с люком и механизм подачи. Танку предается яйцеобразная конфигурация — в такой емкости проще подготовить раствор. Далее монтируется рамная платформа треугольной формы. Потом, исходя из размеров рабочей емкости, делают лопасти и устанавливают на вал. Последний этап — монтаж силовой установки и элементов передачи крутящего момента (ремень или цепь).

Электрическая бетономешалка: цены и популярные модели

Когда идет речь о соотношении цены и качества, то стоит доверять проверенным производителям. В этом списке особую позицию занимают бетономешалки Лебедянь, отличающиеся от конкурентов рядом характеристик, которые удовлетворяют требования пользователей. Лебединский завод специализируется на производстве бетоносмесителей СБР и подобных им машинах, что дает возможность получить более надежные и качественные изделия.


Для больших объемов работ лучше приобретать бетономешалки от проверенных производителей.

Линейка продукции включает как ручное оборудование, так и электрические бетоносмесители, которые характеризуются долгим сроком эксплуатации. Особую категорию составляют профессиональные машины с большой емкостью.

На заметку! Если речь идет о частном домостроении или малоэтажном строительстве, то можно выбрать бетономешалки Профмаш. Это предприятие специализируется на производстве небольших аппаратов.

Бетономешалка – это удобное оборудование, которое используется для приготовления различных видов растворов начиная от клея для плитки и заканчивая бетоном для садовых дорожек. Современный рынок предлагает широчайший ассортимент этих механизмов, которые отличаются долговечностью и простотой в эксплуатации. Можно также сделать бетоносмеситель самостоятельно. Для этого необходимо изучить устройство прибора, приобрести нужные материалы и инструменты.

Лучшие компактные бетономешалки

Так же, как и у большинства аналогов, для привода барабана использован стальной штампованный венец, соединяющий половинки барабана в одно целое. Шум у него при работе весьма ощутимо грузит слух, и с этим придется свыкнуться. В целом же бетономешалка достаточно удобна в работе и сборке, проблем при эксплуатации с умом (все жалобы от владельцев как на подбор начинаются с фразы «загрузил полный барабан…») не доставляет.

  • Доступная цена
  • Достаточно точно отштампованный венец без значительных перекосов.
  • Маломощный двигатель.

Классификация по количеству зубьев

Для того чтобы сделать верный выбор, рассмотрим разновидности венцов по количеству зубьев и объему бетономешалки. В качестве примера возьмём линейку зубчатых аппаратов, производимых заводом строительно-отделочных машин:

Объём барабана (л)Диаметр венца (наружный/внутренний) ммКоличество зубьевМатериал из которого изготовлен
100-132650/580130цельнолитый чугунный
150-200716/670144цельнолитый чугунный
220-260825/750164цельнолитый чугунный
130-180комплект из 4-х секторов34×4=136полиамид

Важно: по стоимости комплект из полиамида дешевле чугунного венца в 8 раз.

Какой лучше?

Несмотря на то, что сегодня в эксплуатации преобладают бетоносмесители с чугунным венцом, наши рекомендации останавливаются на полиамидном или в простонародье – пластиковом исполнении. Применение стали для изготовления венца не популярно и сравнительный анализ этой версии мы проводить не будем. Есть мнение, что лучше чугунины ничего не придумано, но мы опровергаем это утверждение и предлагаем к выбору полиамидный вот по каким причинам:

  1. Полиамид, как всякий пластик – ударопрочный, а чугун довольно хрупкий материал. На стройке всякое происходит и возможно соскочит кувалда при очистке барабана от застывшего бетона или раствора и заденет венец. Чугун даст трещину, а полиамид выдержит.
  2. Износостойкость будет выше, точнее, – истираемость, ведь между шестерней и венцом обязательно будет ветром заносить песок.
  3. Создаёт намного меньше шума и, при работе в многоквартирном доме, при подготовке штукатурных смесей или раствора под стяжку, не будет тревожить соседей.
  4. Абсолютно не подвержен коррозии. А в условиях стройки, когда зимой возможно применение пластифицирующих добавок, которые позволяют работать при минусовых температурах, это является важным преимуществом.
  5. Благодаря низкому коэффициенту трения увеличивается срок службы шестерни приводного вала.
  6. Легко ремонтируется собственными силами, причём, можно поменять только вышедший из строя фрагмент и не надо разбирать всю конструкцию мешалки. Чугунный венец надо менять только в специализированном сервисном центре у профессионалов.
  7. Различаются по весу. Полиамидный венец будет легче чугунного на несколько килограмм, а при передвижении смесителя по неровным площадям стройки, это немаловажный фактор.

По статистике, да и по нашей таблице видно соотношение использования венцовых смесителей из чугуна и из полиамида в России как 4:1. Однако наш вывод в пользу полиамидный, с которым можно и не согласиться, но он основан на большом практическом опыте и доказан реальной жизнью.

Выбор за вами!

Бетоносмесители (бетономешалки) гравитационного и принудительного действия

В настоящее время большое внимание уделяется качеству бетонных изделий. Получение качественного бетона напрямую связано с получением однородной бетонной смеси. В свою очередь однородность бетонной смеси зависит от применяемого бетоносмесителя. Применение правильного бетоносмесительного оборудования является необходимым условием в получении высокопрочных бетонов.
Все существующие бетономешалки можно разделить на два основных типа – бетономешалки гравитационного типа и бетономешалки принудительного действия.

Гравитационный бетоносмеситель

Гравитационный бетоносмеситель наиболее распространенная и известная всем бетономешалка с вращающейся рабочей емкостью (грушей). Гравитационные бетономешалки неприхотливы в работе, универсальны по отношению к фракциям перемешиваемых компонентов, демократичны по цене и представлены широким ассортиментом по объему замеса. В настоящее время это самый распространенный бетоносмеситель по использованию в быту и малом производстве.
В гравитационных бетоносмесителях процесс перемешивания осуществляется за счет свободного падения бетонной смеси. Отличительными особенностями гравитационной бетономешалки является наличие подвижного колокола (груши) и опрокидывающегося механизма разгрузки. На стенках колокола установлены лопасти, которые в процессе вращения подхватывают смесь и поднимают ее вверх. В критичной верхней точки смесь под действием силы тяжести падает и вызывает движение основной массы раствора. На качество перемешивания в гравитационном бетоносмесителе оказывает влияние угол наклона колокола, количество и форма лопастей, а также скорость вращения колокола.

К неоспоримым достоинствам гравитационной бетономешалки можно отнести следующее:
1) Простота и надежность конструкции
2) Незначительный вес агрегата, способного перемешивать значительные объемы смеси
3) Максимально полная и быстрая разгрузка бетоносмесителя за счет опрокидывающегося колокола
4) Способность к перемешиванию смеси с очень крупным наполнителем (более 100 мм)
5) Низкое энергопотребление. Для приготовления смеси объемом 500 л достаточно двигателя мощностью 3кВт.

Нельзя не сказать о недостатках, присущих гравитационному бетоносмесителю:
1) Длительное время перемешивания для получения однородной смеси
2) Неэффективное распределение в бетонной смеси пигментов и фиброволокна
3) Низкая эффективность перемешивания мелкозернистых растворов.
Некоторые технологии декоративных бетонов максимально используют преимущества данных бетоносмесителей, с одновременным сведением к минимуму недостатков.

Принудительный бетоносмеситель

Основной характеристикой данного типа бетоносмесителей является более качественное перемешивание смеси. Принудительные бетономешалки отличаются более разнообразной конструкцией и системой приводов. Наиболее часто встречаются бетоносмесители принудительного действия с неподвижной емкостью. При этом чаще всего встречается два типа привода: горизонтальный вал и корытообразный корпус; вертикальный вал и цилиндрический корпус.

Бетоносмеситель с горизонтальным валом

Это ни что иное, как корытообразная емкость с расположенным внутри нее горизонтальным валом, на котором закреплены перемешивающие лопатки. Основным преимуществом подобных бетономешалок является хорошее качество перемешивания. К недостаткам можно отнести затруднения во время выгрузки из-за смесительной части, что значительно увеличивает время выгрузки раствора и невозможность применения крупных наполнителей (более 40 мм). Несоблюдение крупности наполнителя приводит в серьезным поломкам смесительной и приводной частей бетоносмесителя. Преимущественно данный бетоносмеситель используется в производстве сухих строительных смесей либо вибролитьевой песчаной брусчатки.

Бетоносмеситель с вертикальным валом

Являются наиболее универсальными бетономешалками, так как обеспечивают достаточно качественное перемешивание составов из разных наполнителей. Бетономешалка состоит из цилиндрической чаши, по центру которой вертикально установлен вал. На валу установлены стойки разной длины, на которых закреплены смесительные и отборные лопатки. Смесительные лопатки осуществляют перемешивание раствора, отборные лопатки являются крайними и как скребки счищают налипшую смесь со стенок, сдвигая её в зону смесительных лопаток. Так как между лопатками и стенками чаши имеется значительный зазор, данные бетоносмесители способны перемешивать смесь и с более крупным наполнителем в отличие от бетономешалок с горизонтальным валом. Однако, в каждом конкретном случае при выборе бетоносмесителя нужно оценивать соответствие крупности планируемого наполнителя к зазорам между лопатками и емкостью, чтобы не провоцировать заклинивание смесительной системы. Для разгрузки используется сектор в нижней части емкости, при этом качество и скорость разгрузки значительно проигрывает гравитационному бетоносмесителю, поэтому высокая скорость смешивания компенсируется временными затратами на разгрузку, в результате чего производительность бетономешалок гравитационного и принудительного действия примерно равна.

Основными недостатками принудительного бетоносмесителя с вертикальным размещением вала являются:
1) Значительная стоимость
2) Высокое электропотребление (двигатели как минимум в два раза мощнее, чем в гравитационных)
3) Несмотря на универсальность невозможность использования его для перемешивания компонентов, имеющих разную насыпную плотность.

Вихревые бетоносмесители

Среди принудительных бетоносмесителей стоит особо выделить скоростные вихревые бетоносмесители. Данные бетономешалки имеют неподвижную бочкообразную емкость, которая установлена на раме ротора или электродвигателя, соединенных между собой клиноременной передачей. Вихревые бетоносмесители применяют для приготовления подвижных мелкозернистых бетонов и растворов. Ротор установлен в центре чаши, имеющей коническую часть, в которой установлен разгрузочный люк. Особенностью данного бетоносмесителя является высокая скорость вращения (до 750 об/мин). В зоне ротора возникает повышенное динамическое вихревое смешение, обеспечивающее качественное перемешивание смеси. Приготовленная на данном бетоносмесителе смесь отличается высокой однородностью и нерасслаиваемостью. Несмотря на высокую скорость смешения данные бетономешалки отличаются сравнительно небольшим энергопотреблением, так как перемешивание осуществляется не столько за счет ротора, сколько за счет динамического возмущения среды. Применяемая система вихревого перемешивания позволяет получать однородные растворы при минимальном разрушающем воздействии на перемешиваемые компоненты, такие как фибра, которая требует бережного перемешивания. При вихревом перемешивании повышается текучесть смести и резко снижается водоотделение, а длительное перемешивание приводит к дополнительной активации цемента и инертных заполнителей. Единственным недостатком данной бетономешалки является невозможность ее использования в приготовлении жестких бетонов с крупным наполнителем.

Наша организация предлагает бетоносмесители всех вышеперечисленных типов и разных объемов загрузки. Ознакомится с предлагаемым оборудованием можно, скачав прайс, или в разделе «Оборудование» нашего каталога.

Горизонтальный бетоносмеситель Aimix высокого качества

Бетономешалка с горизонтальным валом , также называемый горизонтальным бетоносмесителем или смесителем с горизонтальным валом, относится к смесителям принудительного действия и является обычной машиной с высокой эффективностью работы. Как следует из названия, горизонтальный смеситель оснащен горизонтальным валом, сваренным с несколькими лопастями.

Эта горизонтальная лопастная мешалка позволяет более равномерно смешивать различные заполнители, особенно заполнители большого диаметра. Aimix может предоставить вам высококачественный горизонтальный лопастной смеситель.

Спецификация:

.

Модель:

Модель: JDC350
Емкость зарядки (L): 560
Емкость выгрузки (L): 350
Производительность (M3 / H): 18
Размер агрегата (мм ): 80/60
Полная мощность машины (кВт): 19,55
Габаритные размеры (мм): 2580×2340×2850

Щелкните здесь, чтобы узнать цену 3 Принцип работы бетоносмесителя смеситель начинает работать, лопасть, вваренная в вал, может поднимать, разбрасывать, сортировать и воздействовать на заполнители, чтобы изменить их положение, затем заполнители можно равномерно перемешать, и смешивание может быть завершено.

Как правило, горизонтальные бетоносмесители относятся к бетоносмесителям принудительного действия, которые характеризуются высокой мощностью смешивания, высокой эффективностью работы, высокой производительностью, коротким временем выгрузки, длительным сроком службы.

Поэтому бетоносмеситель с горизонтальным приводом в основном используется в строительных проектах, где требуется большой запас бетона. И мы, Aimx, можем предоставить бетономешалки различного качества для продажи по разумной цене. Если вам нужна горизонтальная бетономешалка для продажи, хорошим выбором будет бетоносмеситель с горизонтальным валом Aimix.

Спецификация:

Модель: JDC500
Пропускная способность зарядки (L): 800
Емкость выгрузки (L): 500
Производительность (M3 / H): 25
Размер агрегата ( mm): 80/60
Комплектная мощность машины (кВт): 24. 75
Общий размер (мм): 2600 × 2789 × 3200

Нажмите здесь для цен

Спецификация:

Модель: JS500
Емкость загрузки (л): 800
Емкость разгрузки (л): 500
Производительность (м3/ч): 25
Размер агрегата (мм): 8000/04 Общее измерение (мм): 2600 × 2789 × 3200

Спецификация:

Модель: JS750
Мощность зарядки (L): 1200
Разгрузка Емкость (л): 750
Производительность (м3/ч): 35
Размер агрегата (мм): 80/60
Габаритные размеры (мм): 5100×2250×6700

2 Нажмите здесь для Price

Спецификация:

Модель:

Модель: JS1000
Емкость зарядки (L): 1600
Разгрузочная емкость (L): 5000
Производительность (M3 / H): 50
Размер совокупности (мм): 80/60
Габаритные размеры (мм): 8765×3436×9540

Нажмите здесь, чтобы узнать цену

Применение и разработка бетоносмесителя с горизонтальным валом

и разливают заполнитель с помощью вращения лезвия. Таким образом, горизонтальный смеситель имеет сильное перемешивание и короткое время перемешивания, что делает его вполне подходящим для сухого твердого бетона и бетона с легким заполнителем.

Но конструкция горизонтального лопастного смесителя не является хорошим выбором для бетона с крупным заполнителем, поскольку лопасти быстро изнашиваются или застревают в крупнозернистом заполнителе.

В основном горизонтальные бетоносмесители можно разделить на одновальные и двухвальные бетономешалки, такие как JDC350, JDC500, JS500, JS750 . В деталях, двухвальный бетоносмеситель — это новая машина с улучшенной технологией бетонного строительства.

В конце 1940-х годов в Америке и Германии впервые появились двухвальные смесители. Но эта машина имела ограниченное развитие из-за несовершенства технологии уплотнения концов вала.

До 1970-х годов технология уплотнения концов вала развивалась, двухвальный смеситель достиг прогресса. Затем другие страны снова обратили внимание на эту машину. В 1980-х годах Aimix удалось произвести эту машину.

Благодаря высокому качеству и конкурентоспособной цене двухвальный бетоносмеситель AIMIX пользуется популярностью среди клиентов.Что касается одновального бетоносмесителя, то одновальный бетоносмеситель Aimix отличается компактной конструкцией, низким энергопотреблением, хорошей износостойкостью и запуском при полной нагрузке.

Спецификация:

Спецификация:

Модель:

Модель: JSS500
Емкость зарядки (L): . 800
Емкость выгрузки (L): 500
Производительность (M3 / H): 20-25
Размер агрегата (мм): 80/60
Общий размер (мм): 2960 × 2600 × 4400

Нажмите здесь для цен

Спецификация:

Модель:
JSS750
L): 1200
Производительность (л): 750
Производительность (м3/ч): 30-35
Размер заполнителя (мм): 80/60
Габаритные размеры (04): 3900 2 × 3500 × 5620

Щелкните здесь к цене

Спецификация

Модель: JSS1000
Модель зарядки (L): 1600
Емкость выгрузки (L): 1000
Производительность (м3 /час): 40-45
Размер агрегата (мм): 80/60
Общий размер (мм): 4640 × 2250 × 2250

Нажмите здесь для цен

Спецификация:

Модель: MEO1250/750
Емкость для сухого заполнения (л): 1250
Плотный бетон (л): 750
Скребок: 10
Мощность двигателя (кВт): 4 2×5
Вес (т): 4. 3

Нажмите здесь для цен

Спецификация:

Модель: MSO1500 / 1000
Грузоподъемность сухого наполнения (L): 1500
Компактный бетон ( Л) : mao2250 / 1500
Сухое наполнение (L): 2250
Компактный бетон (L): 1500
Скребок: 12
Моторная мощность (кВт):
2 × 30
Вес (т) : 6.5

Нажмите здесь, чтобы узнать цену

Как правило, одинарная бетономешалка в основном используется дома или в малых и средних строительных проектах, а двухвальная бетономешалка — в средних и крупных строительных проектах.

Мы, компания Aimix, производитель высококачественных горизонтальных лопастных смесителей, можем предоставить различные бетоносмесители с горизонтальным валом, а также настроить бетоносмесители в соответствии с требованиями клиентов.

Благодаря более чем тридцатилетнему упорному труду, мы, AIMIX Machinery, добились отличных результатов, и наша продукция пользуется высокой репутацией среди клиентов.Кроме того, наша высококачественная продукция экспортируется в Россию, Эфиопию, Шри-Ланку, Иран, Пакистан, Бангладеш, Тунис, Бирму и другие страны.

Таким образом, наша компания имеет уверенность и способность быть вашим надежным поставщиком и партнером по сотрудничеству. Если вы хотите купить высококачественный горизонтальный смеситель или узнать больше о бетоносмесителях Aimix, вы можете связаться с нами в любое время.

Особенности и преимущества горизонтального бетоносмесителя Aimix:

1.Сильная мощность и высокая эффективность работы

2. Компактная и разумная конструкция и высокое качество смешивания

3. Простота в эксплуатации, обслуживании и очистке

4. Повышение однородности смешивания

Спецификация: / H) Размер агрегатов (мм)
Модель JSS500 JSS750 JSS1000
зарядную емкость (л) 800 1200 1600
разрядка Емкость (л) 500 750 1000
Производительность (м 3 / h) 20-25 30-35 40-45
80/60 80/60 80/60 90/60
Размеры (мм) 2600 ×2789×3200 3120×3500×5620 4640×2250×2250

Нажмите здесь Цены

90/60 Общий размер (мм)
Модель JDC350 JDC500 JS500 JS750 JS1000
зарядный Volume 560 800 800 1200 1600
Discharging Емкость (L) 550 500 500 500 7500 7500 9500 9 95007
18 25 25 35 50
Размер совокупных (мм) 80/60 80/60 80/60 80/60 80/60 80/60
2580 × 2340 × 2850 2600 × 2789 × 3200 4486×3030×5280 5100×2250×6700 8765×3436×9540

06

4 Цена

12

2×30 6. 5 MAO3000/2000 3000 2000 16 2×37 7.5 MAO4500/3000 4500 3000 18 2×55 9.2 MAO6000/4000 6000 4000 22 2×75 11.8 MAO6000/4500 6000 4500 24 2×75 12.2 MAO7500 / 5000 7500 5000 20 2 × 90 15 MAO9000 / 6000 9000 6000 24 4 × 55 18 MSO1500 / 1000 1500 1200 12 12 2 × 18,5 50369 1750 1250 12 2 × 22 5.13 MSO2250 / 1500 2 250 1500 14 2 × 30 5,62 MEO1250 / 750 1250 750 10 2 × 18,5 4,3 Meo1500 / 1000 1500 10 10 2 × 18. 569 2 × 18,5 4,4 Meo3000 / 2000 3000 2000 16 2 × 37 6.9

Методы смешивания бетона и бетоносмесители: современный уровень техники

Abstract

Как и для всех материалов, характеристики бетона определяются его микроструктурой. Его микроструктура определяется его составом, условиями твердения, а также способом смешивания и условиями смесителя, используемыми для обработки бетона. В этой статье дается обзор различных типов методов смешивания и имеющихся в продаже бетоносмесителей, используемых в бетонной промышленности.Используются два основных типа смесителей: смесители периодического действия и смесители непрерывного действия. Смесители периодического действия являются наиболее распространенными. Чтобы определить метод смешивания, наиболее подходящий для конкретного применения, необходимо учитывать следующие факторы: местоположение строительной площадки (расстояние от бетонного завода), необходимое количество бетона, график строительства (объем бетона, необходимый в час) и цена. В конечном счете, качество произведенного бетона определяет его характеристики после укладки. Важным показателем качества является однородность материала после смешивания.В этой статье будут рассмотрены методы смешивания с точки зрения качества производимого бетона. Будут рассмотрены некоторые процедуры, используемые для определения эффективности смешивания.

Ключевые слова: бетоносмесители, эффективность смесителя

1. Введение

Как и для всех материалов, характеристики бетона определяются его микроструктурой. Его микроструктура определяется его составом, условиями твердения, а также способом смешивания и условиями смесителя, используемыми для обработки бетона.Процедура перемешивания включает тип смесителя, порядок ввода материалов в смеситель, энергию перемешивания (длительность и мощность). Например, чтобы контролировать удобоукладываемость или реологию свежего бетона, важно контролировать, как бетон обрабатывается во время производства. В этом обзоре будут представлены различные смесители, имеющиеся в продаже, вместе с обзором методов смешивания. Далее будут рассмотрены преимущества и недостатки различных смесителей и методов смешивания, а также их применение.Также будет дан обзор методов смешивания в отношении качества производимого бетона и некоторых процедур, используемых для определения эффективности методов смешивания.

Чтобы определить метод смешивания, наиболее подходящий для конкретного применения, необходимо учитывать такие факторы, как местоположение строительной площадки (расстояние от бетонного завода), необходимое количество бетона, график строительства (объем бетона, необходимый в час), и стоимость. Однако главным критерием является качество производимого бетона.Это качество определяется характеристиками бетона и однородностью материала после смешивания и укладки. Должна существовать методика определения качества производимого бетона, но в литературе было найдено лишь несколько методов и только одна попытка стандартизации. Методология определения качества бетонной смеси часто называется измерением эффективности смесителя. На параметры эффективности смесителя влияет порядок, в котором различные компоненты бетона вводятся в смеситель, тип смесителя и используемая энергия смешивания (мощность и продолжительность).

2. Оборудование: Смесители

Существует две основные категории смесителей: смесители периодического действия и смесители непрерывного действия. Первый тип бетономешалки производит бетон по одной партии за раз, а второй тип производит бетон с постоянной скоростью. Первый тип необходимо полностью опорожнять после каждого цикла смешивания, очищать (если возможно) и повторно загружать материалы для следующей партии бетона. Во втором типе компоненты непрерывно вводятся с одного конца, а свежий бетон выходит с другого конца.Теперь будут обсуждаться различные конструкции каждого типа смесителей.

2.1 Смесители периодического действия

По ориентации оси вращения различают два основных типа смесителей периодического действия: горизонтальные или наклонные (барабанные смесители) или вертикальные (тарельчатые смесители). Барабанные смесители имеют барабан с неподвижными лопастями, вращающимися вокруг своей оси, в то время как тарельчатые смесители могут иметь либо лопасти, либо чашу, вращающуюся вокруг оси.

2.1.1 Барабанные миксеры

Все барабанные миксеры имеют контейнер с поперечным сечением, подобным показанному на рис.Лопасти прикреплены к внутренней части подвижного барабана. Их основная цель — поднимать материалы при вращении барабана. При каждом обороте поднятый материал падает обратно в смеситель на дно барабана, и цикл начинается снова. Параметрами, которыми можно управлять, являются скорость вращения барабана и, в некоторых смесителях, угол наклона оси вращения. Существует три основных типа барабанных миксеров:

  • барабан без опрокидывания;

  • барабан реверсивный;

  • опрокидывающийся барабан.

Сечение барабанных смесителей.

Смеситель без наклона барабана подразумевает, что ориентация барабана фиксирована. Материалы добавляются с одного конца и выгружаются с другого ().

Сечение смесителя без опрокидывания [1].

Реверсивный барабан () подобен смесителю без опрокидывания, за исключением того, что то же отверстие используется для добавления компонентов и выгрузки бетона. Барабан вращается в одном направлении для смешивания и в противоположном направлении для выгрузки бетона.К внутренним стенкам барабана прикреплены два типа лопастей. Один набор тащит бетон вверх и к центру смесителя, когда барабан вращается в одном направлении; второй набор лезвий проталкивает бетон к отверстию, когда барабан вращается в другом направлении. Лопасти имеют спиральное расположение для получения желаемого эффекта при разгрузке и перемешивании. Смесители барабанные реверсивные обычно применяют для замесов до 1 м 3 [1].

Автобетоносмесители относятся к реверсивной категории барабанных миксеров.Водитель грузовика может регулировать скорость вращения с помощью сцепления в кабине. Скорость зависит от того, был ли бетон хорошо перемешан перед тем, как поместить его в грузовик, или грузовику приходится выполнять большую часть смешивания. Обычно скорость перемешивания составляет 1,57 рад/с (15 об/мин), в то время как при транспортировке готового бетона используется скорость от 0,2 рад/с (2 об/мин) до 0,6 рад/с (6 об/мин) [1]. В Соединенных Штатах большая часть товарного бетона смешивается в грузовиках [2], а не предварительно смешивается на заводе.

В смесителе с опрокидывающимся барабаном () можно изменять угол наклона.Когда барабан расположен почти горизонтально (наклон ≈ 0°), больше энергии передается бетону, потому что больше бетона поднимается на весь диаметр барабана перед падением. Именно во время падения бетон вяжется и перемешивается. Следовательно, чем выше падение, тем выше энергия, сообщаемая бетону. Если ось вращения почти вертикальна, лезвия не могут поднять бетон, и бетон плохо перемешивается. Ось барабана обычно остается под углом около 15° к горизонтали во время смешивания. Для выгрузки бетона барабан наклоняют вниз () ниже горизонтальной плоскости. Опрокидывающийся барабан является наиболее распространенным типом барабанного смесителя для небольших порций (менее 0,5 м 3 ) как в лаборатории, так и в полевых условиях [1].

Сечение опрокидывающегося смесителя.

2.1.2 Тарельчатые смесители

Все тарельчатые смесители работают, в основном, по одному и тому же принципу [3]: цилиндрическая чаша (неподвижная или вращающаяся) содержит бетон, который нужно смешать, а один или два набора лопастей вращаются внутри чаши для перемешивания материалы, и лезвие царапает стенку кастрюли.Формы лопастей и оси вращения различаются. показаны различные комбинации конфигураций лопастей и сковороды. Еще одним элементом смесителя является скребок. Иногда ось вращения лопастей совпадает с осью кастрюли (однолопастной смеситель). Другие тарельчатые смесители имеют смещение оси [смеситель планетарного движения и противоточное движение ()]. В этих случаях () возможны два вращения: лопасти вращаются вокруг своей оси и вокруг оси кастрюли (стрелка 2 на ). Другая возможность состоит в том, чтобы иметь два вала, которые вращаются синхронно [двойной вал ()].Это лопасть, подвешенная под углом к ​​внутренней стенке кастрюли. Его роль состоит в том, чтобы соскребать бетон, который имеет тенденцию застаиваться у стенки чаши, со стенки и проталкивать его внутрь, чтобы он соприкасался с вращающимися лопастями. Если чаша вращается, то скребок можно просто зафиксировать, т. е. подвесить у стенки чаши и не двигать. Если поддон зафиксирован, скребок должен двигаться, чтобы протолкнуть бетон к лезвиям. Обычно отдельные движущиеся части, то есть лезвия, поддон и скребок, приводятся в действие независимо.

Различные конфигурации тарельчатых миксеров. Стрелки указывают направление вращения поддона, лезвий и скребка.

Для опорожнения миксера поддон обычно опорожняют через ловушку на дне. Для небольших миксеров (менее 20 л или 0,02 м 3 ) лопасти поднимаются, а поддон можно снять, чтобы опорожнить миксер.

2.2 Смесители непрерывного действия

Вторая категория смесителей – это смесители непрерывного действия [4]. Как видно из названия, материалы непрерывно подаются в смеситель с той же скоростью, с которой выгружается бетон.Обычно это барабаны без наклона с винтовыми лопастями, вращающимися в середине барабана. Барабан наклонен вниз к разгрузочному отверстию. Время перемешивания определяется наклоном барабана (обычно около 15°).

Эти смесители используются для приложений, требующих короткого рабочего времени, длительного времени разгрузки, удаленных объектов (не подходят для готовой смеси) и/или небольших поставок. В основном смесители этого типа используются для бетонов с низкой посадкой (нетекучих [5]) (например, тротуаров).Из-за короткого времени смешивания содержание воздуха трудно контролировать даже при добавлении воздухововлекающих добавок [6].

3. Метод смешивания

При описании процесса смешивания оборудование для смешивания является лишь одним из нескольких компонентов. Процесс смешивания также включает в себя метод загрузки, метод разгрузки, время смешивания и энергию смешивания.

3.1 Загрузка, смешивание и выгрузка

Метод загрузки включает порядок загрузки компонентов в смеситель, а также продолжительность периода загрузки.Продолжительность этого периода зависит от того, как долго компоненты смешиваются всухую перед добавлением воды и как быстро компоненты загружаются. Период загрузки увеличивается с момента, когда в смеситель вводится первый компонент, до момента, когда все компоненты находятся в смесителе. RILEM (Réunion Internationale des Laboratoires d’Essais et de Recherches surles Matériaux et les Constructions) [8] делит период загрузки на две части: сухое смешивание и мокрое смешивание (). Сухое смешивание – это смешивание, происходящее во время загрузки, но до подачи воды.Влажное смешивание – это смешивание после или во время подачи воды, но все же во время загрузки. Это означает, что материалы вводятся в любое время в течение периода загрузки: все до воды, все после воды, частично до и частично после.

График смешивания [8] (см. раздел 3.1 для дальнейшего обсуждения этого графика).

Период загрузки важен, потому что некоторые свойства бетона будут зависеть от порядка, в котором компоненты вводятся в смеситель.Хорошо известно, что отсроченное добавление присадки с высоким содержанием воды (HRWRA) приводит к лучшему диспергированию цемента. Таким образом, такая же работоспособность может быть достигнута при более низкой дозировке HRWRA [7]. К сожалению, насколько нам известно, нет систематического исследования, в котором изучалось бы влияние порядка нагружения компонентов на свойства бетона. Большинство операторов полагаются на опыт, метод проб и ошибок, чтобы определить порядок загрузки смесителя.

Очень часто время перемешивания определяется как время, прошедшее между загрузкой первого компонента и конечным сливом бетона.RILEM [8] использовал другой подход, определяя время смешивания как время между загрузкой всех компонентов и началом выгрузки бетона (см. ). Следует отметить, что твердые составляющие могут добавляться на различных стадиях периода загрузки: при сухом смешивании, после добавления воды, после второго периода смешивания (третий наклон на ). Оба определения приемлемы. В любом случае важно, чтобы процесс смешивания был полностью описан для каждой партии бетона.

Выпуск из смесителя должен быть устроен таким образом, чтобы он повышал производительность (быстрый выпуск) и не изменял (медленный выпуск) однородность бетона.Например, если разряд включает резкое изменение скорости, как при падении с большого расстояния на твердую поверхность, может произойти разделение составляющих по размеру или, другими словами, сегрегация [8].

3.2 Энергия смешивания

Энергия, необходимая для смешивания партии бетона, определяется произведением мощности, потребляемой во время цикла смешивания, и продолжительностью цикла. Его часто ошибочно считают хорошим показателем эффективности смесителя [9, 10].Причина того, что это плохой показатель, заключается в высокой зависимости потребляемой мощности от типа смеси, размера партии и способа загрузки [11]. Например, миксер с мощным двигателем можно использовать для смешивания менее удобоукладываемых или более вязких бетонов. Энергия перемешивания может быть такой же, как у менее мощного смесителя, но заполненного более удобоукладываемым бетоном.

4. Эффективность бетономешалки

Как уже отмечалось, факторы, влияющие на метод смешивания, многочисленны, не всегда контролируются и не являются надежным индикатором качества производимого бетона.Поэтому существует потребность в методологии определения качества производимого бетона как внутренней меры эффективности смесителя. Понятие «эффективность смесителя» используется для определения того, насколько хорошо смеситель может производить однородный бетон из своих компонентов. RILEM [8] определяет, что смеситель эффективен, «если он равномерно распределяет все компоненты в контейнере, не отдавая предпочтения ни одному, ни другому». Таким образом, при оценке эффективности смесителя следует контролировать такие свойства, как расслоение и распределение агрегатов по всей смеси.

4.1 Характеристики производительности как индикаторы эффективности

Поскольку на макроскопические свойства бетона влияет его состав, можно предположить, что однородность полученного бетона можно контролировать путем измерения характеристик образцов, приготовленных из бетона, взятого из разных частей бетона. смеситель или в разное время во время выгрузки. Свойства, которые часто рассматриваются,

Недостатком этого метода является то, что он непрямой. Он не показывает напрямую, что бетон однороден, а только предполагает, что любая потенциальная неоднородность влияет на рассматриваемые свойства.Кроме того, возможно, что либо выбранные методы измерения недостаточно чувствительны к локальным изменениям состава, возможно, из-за того, что образцы слишком велики, либо неоднородность по своей сути не влияет на выбранные свойства. Постоянство свойств является полезным ориентиром, но не окончательным показателем однородности продукта. Это может дать ложное чувство безопасности в отношении используемого метода смешивания.

4.2 Состав как показатель эффективности

Более прямым методом определения эффективности смесителя является измерение однородности бетона.Этот метод не опирается на предположение о зависимости макроскопических свойств от состава бетона. Измерение однородности бетона может быть достигнуто путем определения распределения различных твердых компонентов, таких как крупные и мелкие заполнители, минеральные добавки и цементное тесто, в смеси. Однако не существует стандартных тестов для определения однородности. Тем не менее, анализ проб бетона, взятых в разных частях смесителя или в разное время при разгрузке, обычно проводят путем промывки цементного теста и последующего просеивания заполнителей.Взвешивая образец до и после вымывания цементного теста, можно оценить содержание цементного теста. Агрегаты, собранные после периода очистки, затем сушат и просеивают, после чего анализируют их распределение по размерам. Поскольку цементное тесто вымывается и определяется в целом, нет возможности определять дисперсность минеральных примесей или очень мелких наполнителей. По мере роста требований к бетонам с более высокими характеристиками потребуются более точные методы, такие как микроскопические наблюдения с помощью сканирующего электронного микроскопа (СЭМ), для измерения распределения минеральных примесей.

Основываясь на концепции, что измерение композиционной однородности смеси может свидетельствовать об эффективности смесителя, RILEM [8] попытался установить классификацию эффективности смесителя, определив три класса смесителей: обычный смеситель, смеситель с высокой производительностью и высокоэффективный смеситель. производительный микшер. Каждый класс определяется диапазоном четырех критериев: соотношение воды и мелких частиц, содержание мелких частиц (в основном, цемента и другого тонкодисперсного порошка), содержание крупных заполнителей (между D /2 и D , при этом D является максимальным заполнителем). размер) и содержание воздуха.Из смесителя или из выхода бетона берут несколько проб (количество не указывается) и измеряют вышеперечисленные параметры. Рассчитывается среднее значение всех измерений, собранных для каждого параметра, и стандартное отклонение. Коэффициент вариации (отношение стандартного отклонения к среднему, COV ) дает меру однородности произведенного бетона, т. е. меньшее COV подразумевает более однородную смесь. показывает критерии и значения запрошенного COV . COV не зависит от выбранного типа бетона, поскольку зависит только от относительного изменения параметров бетона. Этот метод, предложенный RILEM, является единственной попыткой какой-либо организации стандартизировать процесс измерения эффективности бетоносмесителя.

Таблица 1

Критерии эффективности RILEM для бетоносмесителей [8]


Свойство Критерии эффективности
Обыкновенные миксеры (OM) Performance Mixers (PM) Высокопроизводительные смесители (HPM)
W / F с D F <0.25 мм COV <6% COV <5% COV <3%
F Содержание с D F <0,25 мм COV 6% COV <5% COV <3%
D /2 до D COV 7 COV <20% COV <15% COV <10%
Содержание воздуха δ м <2%
S <1%
δ м <1%
S <0. 5 %

4.3 Гибрид: состав и производительность как совместные показатели эффективности

Гибридный метод определения эффективности смесителя сочетает в себе методы, описанные в пп. 4.1 и 4.2. Единственная ссылка на гибридный метод была найдена в статье Петерсона [12], которая была принята в Швеции. Свойства, выбранные Петерсоном,

  • распределение содержания цемента, мелких и крупных заполнителей в смесителе, измеренное, как описано в гл.4.2.;

  • изменения прочности на сжатие;

  • изменения консистенции, измеренные тестом на осадку при увеличении времени перемешивания.

Поскольку многие параметры могут влиять на характеристики бетона, метод, принятый Петерсоном, был предложен для сравнения смесителей, использующих один и тот же бетон. Петерсон предлагает на выбор три типа бетона (см. Ресурсы). Эти бетоны были выбраны им, и не было никаких фундаментальных исследований, чтобы определить, являются ли они оптимальным составом смеси для этой цели. Он предложил использовать все три вида бетона с тестируемой мешалкой. Следует отобрать восемь образцов из каждой партии в разное время во время выгрузки бетона и измерить перечисленные выше свойства. Смеситель можно считать подходящим, если относительная вариация между измерениями любого из вышеперечисленных свойств составляет менее 6–8 % для каждой партии бетона.

Таблица 2

Бетонные типы Разработка Рабожактность Цементный контент (кг / м 3 ) Совокупный максимальный диаметр диаметров и оценки кривой
1 Спад b
100 мм до 150 мм
300 38 мм, кривая 1 A
2 Shump
20 мм до 50 мм
350 16 мм, кривая 2 A
3 Ve-Be c от 10 до 20 с 350 16 мм, кривая 2 a

4.

4 Производительность как показатель эффективности

Другим показателем эффективности конкретного смесителя является производительность. Производительность – это количество бетона, производимого за интервал времени. Производительность не является мерой однородности производимого бетона. Производительность зависит от времени, необходимого для загрузки смесителя, времени смешивания, времени разгрузки и времени очистки, если это смеситель периодического действия. Очень часто этот последний этап не учитывается, т. е. очистка не считается частью цикла смешивания.Это упущение оправдано, если смеситель работает непрерывно или если его очищают только один раз в день. Конечно, из соображений экономики скорость выпуска должна быть высокой. Однако следует понимать, что опасно основывать эффективность смесителя только на производительности, поскольку при этом не учитывается качество производимого бетона.

4.5 Энергия смешивания

Энергия смешивания определяется как произведение средней потребляемой мощности в течение всего цикла смешивания и продолжительности цикла смешивания. Из экономических соображений энергию перемешивания следует поддерживать на низком уровне, но в первую очередь следует учитывать качество бетона.

Йоханссон [14] варьировал время смешивания и измерял однородность выгружаемого бетона, измеряя изменение состава произведенного бетона (раздел 4.2). Он определил, что более длительное время смешивания увеличивает однородность выгружаемого бетона до определенной степени. Кривая распределения заполнителя в зависимости от продолжительности смешивания в конечном итоге достигла плато, что означает, что любое дальнейшее смешивание не улучшит однородность производимого бетона.Согласно измерениям, проведенным Йоханссоном [14], время выхода на плато сильно зависит от типа смесителя и в некоторой степени зависит от максимального размера крупного заполнителя. Конечно, желательно более короткое время смешивания, при котором все еще достигается приемлемая гомогенность для данной смеси. Это может определить лучший микшер для приложения, если метод загрузки остается постоянным. Поэтому оптимальное время перемешивания следует определять для каждой бетонной смеси перед запуском крупного производства.

Потребляемая мощность часто используется для оценки удобоукладываемости бетона. Теория этого использования основана на принципах работы реометра. Реометр — это прибор, который измеряет напряжение, создаваемое испытуемым материалом при приложении деформации. В этом случае деформация представляет собой постоянную скорость лопастей, а напряжение измеряется потреблением энергии. Если бы можно было вращать лопасти с разной скоростью и измерять потребляемую мощность на каждой скорости, миксер можно было бы использовать для характеристики реологического поведения бетона.Тем не менее, несмотря на то, что полученные данные не позволяют рассчитать реологические параметры бетона в фундаментальных единицах, поскольку течение бетона в смесителе нелинейно и для такого случая нет уравнений, мера расхода энергии при одной скорости может использоваться для сравнения бетонов, приготовленных одним и тем же миксером [15], или для контроля удобоукладываемости бетона во время его смешивания. Для данного состава смеси увеличение расхода энергии свидетельствует о снижении удобоукладываемости бетона.Следовательно, оператор может определить необходимость добавления большего количества воды или HRWRA для получения желаемой удобоукладываемости. Эта методология позволит избежать необходимости разгрузки смесителя, измерения удобоукладываемости с использованием, например, конуса осадки только для определения количества воды или определения дозировки HRWRA, необходимой для получения желаемой удобоукладываемости.

Таким образом, энергия смешивания является очень полезным инструментом для определения изменения удобоукладываемости производимого бетона. Однако нет убедительных доказательств того, что энергия смешения может быть использована для определения эффективности смесителя, если единственным требованием к производительности не является работоспособность.

4.6 Износ, чистота

При определении эффективности смесителя основное внимание уделялось определению однородности и качества производимого бетона. Предполагалось, что смеситель работает так, как задумал его производитель. Но длительное использование миксера приводит к износу лопастей и/или скребка, либо к скоплению материалов (затвердевшего раствора или цементного теста) на лопастях, контейнере и/или скребке. Износ и налипание меняют геометрию смесителя и, следовательно, характер потока бетона и могут привести к изменениям в производимом бетоне [16].Во избежание такой ситуации бетономешалку необходимо тщательно очищать в конце каждого рабочего дня, а лезвия и/или скребок следует регулярно менять.

Можно утверждать, что критерии выбора смесителя должны включать

5. Выводы и рекомендации

Смешивание представляет собой сложный процесс, который зависит от типа смесителя, цикла смешивания, определяемого продолжительностью, методом загрузки и энергией смешивания. Существует два основных типа смесителей: периодического действия и непрерывного действия.В каждом типе есть несколько конфигураций.

Эффективность смесителя определяется однородностью производимого бетона. Его также можно рассматривать как определяемый энергией, используемой для производства данного количества бетона требуемой однородности. Эта однородность измеряется либо составом бетона, либо изменением макроскопических свойств, таких как прочность на сжатие и удобоукладываемость. Не ясно, зависит ли изменение макроскопических свойств от изменения состава или неоднородности получаемого бетона.Таким образом, прямая оценка однородности производимого бетона должна быть наиболее надежным методом определения характеристик смесителя. Прямое измерение однородности зависит от определения состава бетона, например, распределения различных компонентов, включая содержание воздуха, присутствующих в различных образцах, взятых во время разгрузки бетона. Этот метод композиции был рекомендован для стандартизации RILEM [8].

Энергия смешивания является произведением потребляемой мощности и продолжительности цикла смешивания.Это не обязательно является мерой качества смесителя, но используется для контроля работоспособности во время смешивания, что позволяет избежать необходимости выгрузки бетона для измерения осадки [5].

В литературе не сообщается о проблемах со смесителями, имеющимися в продаже сегодня. Основные нововведения, над которыми сейчас ведется работа, касаются производства смесителей, позволяющих сократить энергозатраты и время замешивания, не влияя на качество производимого бетона.

Бетономешалка: что делают эти машины, их типы и применение в строительстве

Что такое ?
Бетон — смесь заполнителей (мелких или крупных), цемента и воды — является важным строительным материалом, широко используемым в современном строительстве из-за его прочности, долговечности и универсальности.В зависимости от соотношения составляющих его ингредиентов бетон может быть произведен в широком диапазоне прочности на сжатие или марок. Обычно марки бетона варьируются в диапазоне от М5 до М70. Бетон марки М5 имеет прочность на сжатие 5 МПа, тогда как бетон марки М70 имеет прочность на сжатие 70 МПа. Бетон марки от M5 до M20 обычно используется для применений, не требующих высокой прочности, бетон марки между M25 и M45 используется для железобетонных конструкций или конструкций, требующих стандартной прочности, а для высокопрочных применений используется бетон марки от M50 до M70. В наши дни бетон используется при строительстве домов, мостов, высотных зданий, каналов, дорог, туннелей и ряда других сооружений.

Что такое бетономешалка?
Традиционно бетонные смеси готовились вручную, что отнимало много времени и не отличалось точностью. В связи с растущим спросом и развитием технологий теперь бетонную смесь даже в небольших масштабах готовят с использованием бетоносмесителей. Бетономешалки – это устройства, способные точно и быстро готовить бетонные смеси различной прочности.Некоторые бетоносмесители способны даже дозировать бетонную смесь непосредственно на месте строительства. В зависимости от требований применения доступны бетоносмесители различных размеров и типов. Портативные бетоносмесители могут использоваться в малых и средних предприятиях, тогда как для крупномасштабных применений бетонные заводы также могут быть построены на строительной площадке.


Типы бетоносмесителей
Излишне говорить, что, как и в случае с различными приложениями, широко используемые типы бетоносмесителей также весьма универсальны по своей природе. Вот список некоторых наиболее часто используемых типов бетономешалок и их применения в различных строительных работах.

Бетономешалки можно разделить на две большие категории:

  1. Смеситель периодического действия
  2. Смеситель непрерывного действия

Теперь давайте обсудим эти две категории более подробно и разберемся в них.

1. Смеситель периодического действия
Как следует из названия, этот тип смесителя производит бетон по одной партии за раз. Смесители периодического действия имеют барабан или поддон, состоящий из лопастей, которые при вращении готовят бетонную смесь.Скорость вращения, угол наклона лопастей и в некоторых случаях угол наклона барабана можно регулировать. Это наиболее часто используемые бетоносмесители, и их крайне предпочтительно использовать на малых и средних строительных площадках.

Обратитесь к ближайшим к вам ведущим дилерам строительной и строительной техники и получите бесплатные расценки

Смесители периодического действия можно разделить на два типа:

i) Смеситель барабанный
Эти смесители состоят из двойного конического барабана в форме усеченного конуса. В зависимости от типа барабан имеет либо один набор ножей, либо несколько наборов ножей, которые используются для смешивания, приготовления и выгрузки бетонной смеси. Теперь барабанные миксеры бывают трех разных типов:

  • Смеситель с опрокидывающимся барабаном: В барабанном смесителе этого типа барабан может наклоняться вверх или вниз на определенный угол. Это позволяет бетоносмесителю более эффективно готовить бетон, наклоняя его вверх, и выливать бетонную смесь, наклоняя ее вниз после ее приготовления.Барабан в этих смесителях закрыт с одного конца. Смесители с опрокидывающимся барабаном наиболее подходят для приготовления бетона с низкой удобоукладываемостью и большими размерами заполнителей. Эти смесители очень предпочтительны для больших строительных площадок или мест, где строительные работы выполняются интенсивно.
  • Барабанный смеситель без опрокидывания: Эти барабанные смесители оснащены неопрокидывающимся барабаном, который вращается вокруг своей горизонтальной оси для производства бетона. Они имеют отверстия на обоих концах. Ингредиенты, необходимые для производства смеси, подаются с одного конца, а смесь собирается с другого.Смесь собирается путем прикрепления желоба к отверстию барабана. Лопасти в этих миксерах также помогают в процессе экстракции. Барабанные смесители без опрокидывания не подходят для приготовления бетона с очень крупными заполнителями и для случаев, когда требуется быстрая выгрузка бетона. Этот тип барабанного смесителя обычно используется на небольших строительных площадках.
  • Смеситель с реверсивным барабаном: Похожи на смесители с неопрокидывающимся барабаном, эти смесители также имеют отверстия на обоих концах, и компоненты бетонной смеси заливаются с одного конца, а готовая смесь собирается с другого.Фактор, который отличает смесители с реверсивным барабаном от смесителей без наклона, заключается в том, что эти смесители имеют два набора лопастей. Один набор лопастей облегчает процесс смешивания, когда барабан вращается в определенном направлении, а другой набор лопастей облегчает процесс выгрузки смеси, когда барабан вращается в противоположном направлении. Барабанные реверсивные смесители наиболее подходят для приготовления сухих бетонных смесей.

ii) Чашечный миксер
Этот тип смесителя имеет цилиндрический поддон вместо барабана, в котором готовится бетон.Как и барабанные миксеры, эти миксеры также имеют лопасти, которые облегчают процесс смешивания. Эти лезвия обычно имеют форму звезды для обеспечения оптимальной эффективности. К ним также прикреплены скребки, чтобы избежать прилипания раствора к поверхности сковороды. Обычно используемые тарельчатые миксеры имеют два разных режима работы:
  • Во-первых, это тарельчатые миксеры, в которых лоток закреплен, а лопасти вращаются вокруг вертикальной оси.
  • Во-вторых, в некоторых тарельчатых миксерах лопасти неподвижны, а чаша вращается вокруг вертикальной оси.

Тарельчатые смесители считаются наиболее эффективным типом бетоносмесителей. Независимо от того, как работает смеситель, оба типа смесителей одинаково эффективны. Бетонная смесь обычно собирается из отверстия на дне поддона. Эти смесители наиболее подходят для приготовления жестких и тощих бетонных смесей.

2. Смеситель непрерывного действия
Эти бетономешалки работают без перерыва и непрерывно производят бетон, пока продолжаются работы.В них непрерывно подается сырье, а бетон выгружается и собирается строителями, как только смесь готова. Смесительные системы непрерывного действия обычно устанавливаются на самой строительной площадке. Имеют отдельный питательный узел для забора составляющих материалов, смесительный узел для перемешивания бетона и разгрузочный механизм для дозирования бетонной смеси. Эти смесители используются при строительстве очень больших сооружений, таких как мосты, туннели для дорог, плотины и т. д.

Обратитесь к ближайшим к вам ведущим дилерам строительной и строительной техники и получите бесплатные расценки

(Универсальное место назначения для ММСП, ET RISE предоставляет новости, мнения и анализ по GST, экспорту, финансированию, политике и управлению малым бизнесом. )

Загрузите приложение The Economic Times News News, чтобы получать ежедневные обновления рынка и деловые новости в прямом эфире.

Различные типы бетоносмесителей или бетоносмесительных машин

🕑 Время чтения: 1 минута

Что такое бетономешалка?

Бетономешалка смешивает цемент, заполнители и воду и механически производит бетон. Доступны различные типы бетоносмесителей, которые делают производство бетона быстрым и экономичным.

Типы бетоносмесителей

Существует два основных типа бетоносмесителей:
  1. Смесители периодического действия
    • Смеситель барабанного типа
      • Смесители с опрокидывающимся барабаном
      • Смеситель с барабаном без опрокидывания
      • Смеситель реверсивного барабана
    • Смеситель тарельчатого типа
  2. Смесители непрерывного действия

Бетономешалка периодического действия

Смесители периодического действия – широко используемые машины для смешивания бетона. Бетонная смесь, полученная этим миксером, собирается порциями и раз за разом. Таким образом, он называется смесителем периодического действия. После заливки всех материалов в поддон или барабан, он некоторое время перемешивает их и, наконец, выгружает. Этот процесс повторяется до тех пор, пока не будет получено необходимое количество бетонной смеси. В основном смесители периодического действия бывают двух типов.
  • Смесители барабанного типа
  • Тарельчатые миксеры
Смесители барабанного типа
В случае смесителей барабанного типа бетонные ингредиенты смешиваются в барабане, который фактически имеет форму двойного конуса усеченного конуса.Смесители барабанного типа делятся на три типа:
  • Смесители с опрокидывающимся барабаном
  • Смесители с опрокидывающимся барабаном
  • Смесители барабанные реверсивные
Смесители с опрокидывающимся барабаном Смеситель с наклонным барабаном означает, что барабан будет выгружать бетон, наклоняясь вниз. Это быстрый процесс разрядки, используемый для крупных проектов. Быстрый означает подачу бетона самотеком, т.е. наклоном барабана вниз, благодаря чему полученная бетонная смесь не будет подвергаться расслаиванию.Бетоны с низкой удобоукладываемостью, которые содержат крупные заполнители размером более 7,5 см, также эффективно перемешиваются этими смесителями опрокидывающегося типа. Но эффективность смешивания зависит от некоторых факторов, а именно:
  • Форма барабана
  • Угол барабана
  • Размер лезвий
  • Угол лезвий
Единственным недостатком этого миксера является прилипание бетона ко дну барабана. Чтобы преодолеть это, применяется метод, называемый намазыванием смесителя, при котором некоторое количество цементного раствора смешивается в смесителе перед смешиванием первой партии бетона. Барабанные смесители без опрокидывания Барабанные смесители без наклона не должны наклоняться, и барабан вращается вокруг своей горизонтальной оси. Для выгрузки бетона в наклонном положении устроен желоб, который принимает бетонную смесь из барабана и выгружает ее наружу. В этом случае барабан открыт с двух концов и состоит из лопастей внутри, через один из которых происходит засыпка материалов, а через другой — сбор смеси. Быстрый слив бетона в этом случае невозможен. Из-за этой задержки бетон может быть подвержен расслоению.Крупный заполнитель не так легко выгружается со смесью. Так, размер агрегата более 7,5 см предпочтителен для данного типа смесителей. Таким образом, этот тип микшеров обычно используется для небольших проектов. Смесители с реверсивным барабаном Смесители реверсивного барабана аналогичны смесителям неопрокидывающегося типа, но в этом случае происходит реверсирование вращения для другого действия. Барабан имеет два отверстия, одно из которых предназначено для заливки материалов, а другое – для выгрузки смеси. Барабан вращается вокруг своей горизонтальной оси.Вращение барабана происходит в одном направлении для смешивания и в противоположном направлении для выгрузки. Два разных набора лопастей предназначены для смешивания и разгрузки. Они подходят для сухих бетонных смесей.
Бетономешалка тарельчатого типа
Смесители тарельчатого типа состоят из круглой тарелки, в которой замешивается бетон. Перемешивание осуществляется лопастями, расположенными в форме звезды внутри чаши. Доступны два типа тарельчатых миксеров. В одном случае круглая кастрюля постоянна, и вокруг вертикальной оси кастрюли вращаются только звездообразные лопасти.В другом случае круговой поддон вращается, а лопасти находятся в статическом положении. Но в обоих случаях перемешивание происходит эффективно, и бетонная смесь собирается через центральное отверстие поддона. Вращающиеся звездообразные лезвия содержат специальные лезвия, называемые скребковыми лезвиями, которые не позволяют бетону прилипать к поддону. Лопасти также можно отрегулировать по высоте, поэтому в поддоне не остается места для хранения бетона. Мы можем сказать, что среди всех типов смесителей периодического действия смесители тарельчатого типа более эффективны.

Бетономешалка непрерывного действия

Смеситель непрерывного действия, само название которого говорит о том, что загрузка, смешивание и выгрузка смеси выполняются непрерывно до тех пор, пока работа не будет завершена или не произойдет перерыв в работе. Загрузка материалов осуществляется непрерывно с помощью шнековых питателей. Непрерывные смеси используются для очень крупных проектов, таких как плотины, мосты, строительство высотных зданий и т.д. Подробнее: Калькулятор бетона – расчет бетона для плиты, балки, колонны и фундамента Бетон – определение, марки, компоненты, производство, конструкция и изделия Какие бывают виды бетона? Каковы их приложения? Типы составов бетонных смесей и их сильные стороны

Бетономешалка: что делают эти машины, их типы и применение в строительстве

Что такое ?
Бетон — смесь заполнителей (мелких или крупных), цемента и воды — является важным строительным материалом, широко используемым в современном строительстве из-за его прочности, долговечности и универсальности.В зависимости от соотношения составляющих его ингредиентов бетон может быть произведен в широком диапазоне прочности на сжатие или марок. Обычно марки бетона варьируются в диапазоне от М5 до М70. Бетон марки М5 имеет прочность на сжатие 5 МПа, тогда как бетон марки М70 имеет прочность на сжатие 70 МПа. Бетон марки от M5 до M20 обычно используется для применений, не требующих высокой прочности, бетон марки между M25 и M45 используется для железобетонных конструкций или конструкций, требующих стандартной прочности, а для высокопрочных применений используется бетон марки от M50 до M70.В наши дни бетон используется при строительстве домов, мостов, высотных зданий, каналов, дорог, туннелей и ряда других сооружений.

Что такое бетономешалка?
Традиционно бетонные смеси готовились вручную, что отнимало много времени и не отличалось точностью. В связи с растущим спросом и развитием технологий теперь бетонную смесь даже в небольших масштабах готовят с использованием бетоносмесителей. Бетономешалки – это устройства, способные точно и быстро готовить бетонные смеси различной прочности.Некоторые бетоносмесители способны даже дозировать бетонную смесь непосредственно на месте строительства. В зависимости от требований применения доступны бетоносмесители различных размеров и типов. Портативные бетоносмесители могут использоваться в малых и средних предприятиях, тогда как для крупномасштабных применений бетонные заводы также могут быть построены на строительной площадке.


Типы бетоносмесителей
Излишне говорить, что, как и в случае с различными приложениями, широко используемые типы бетоносмесителей также весьма универсальны по своей природе.Вот список некоторых наиболее часто используемых типов бетономешалок и их применения в различных строительных работах.

Бетономешалки можно разделить на две большие категории:

  1. Смеситель периодического действия
  2. Смеситель непрерывного действия

Теперь давайте обсудим эти две категории более подробно и разберемся в них.

1. Смеситель периодического действия
Как следует из названия, этот тип смесителя производит бетон по одной партии за раз. Смесители периодического действия имеют барабан или поддон, состоящий из лопастей, которые при вращении готовят бетонную смесь.Скорость вращения, угол наклона лопастей и в некоторых случаях угол наклона барабана можно регулировать. Это наиболее часто используемые бетоносмесители, и их крайне предпочтительно использовать на малых и средних строительных площадках.

Обратитесь к ближайшим к вам ведущим дилерам строительной и строительной техники и получите бесплатные расценки

Смесители периодического действия можно разделить на два типа:

i) Смеситель барабанный
Эти смесители состоят из двойного конического барабана в форме усеченного конуса.В зависимости от типа барабан имеет либо один набор ножей, либо несколько наборов ножей, которые используются для смешивания, приготовления и выгрузки бетонной смеси. Теперь барабанные миксеры бывают трех разных типов:

  • Смеситель с опрокидывающимся барабаном: В барабанном смесителе этого типа барабан может наклоняться вверх или вниз на определенный угол. Это позволяет бетоносмесителю более эффективно готовить бетон, наклоняя его вверх, и выливать бетонную смесь, наклоняя ее вниз после ее приготовления.Барабан в этих смесителях закрыт с одного конца. Смесители с опрокидывающимся барабаном наиболее подходят для приготовления бетона с низкой удобоукладываемостью и большими размерами заполнителей. Эти смесители очень предпочтительны для больших строительных площадок или мест, где строительные работы выполняются интенсивно.
  • Барабанный смеситель без опрокидывания: Эти барабанные смесители оснащены неопрокидывающимся барабаном, который вращается вокруг своей горизонтальной оси для производства бетона. Они имеют отверстия на обоих концах. Ингредиенты, необходимые для производства смеси, подаются с одного конца, а смесь собирается с другого.Смесь собирается путем прикрепления желоба к отверстию барабана. Лопасти в этих миксерах также помогают в процессе экстракции. Барабанные смесители без опрокидывания не подходят для приготовления бетона с очень крупными заполнителями и для случаев, когда требуется быстрая выгрузка бетона. Этот тип барабанного смесителя обычно используется на небольших строительных площадках.
  • Смеситель с реверсивным барабаном: Похожи на смесители с неопрокидывающимся барабаном, эти смесители также имеют отверстия на обоих концах, и компоненты бетонной смеси заливаются с одного конца, а готовая смесь собирается с другого.Фактор, который отличает смесители с реверсивным барабаном от смесителей без наклона, заключается в том, что эти смесители имеют два набора лопастей. Один набор лопастей облегчает процесс смешивания, когда барабан вращается в определенном направлении, а другой набор лопастей облегчает процесс выгрузки смеси, когда барабан вращается в противоположном направлении. Барабанные реверсивные смесители наиболее подходят для приготовления сухих бетонных смесей.

ii) Чашечный миксер
Этот тип смесителя имеет цилиндрический поддон вместо барабана, в котором готовится бетон.Как и барабанные миксеры, эти миксеры также имеют лопасти, которые облегчают процесс смешивания. Эти лезвия обычно имеют форму звезды для обеспечения оптимальной эффективности. К ним также прикреплены скребки, чтобы избежать прилипания раствора к поверхности сковороды. Обычно используемые тарельчатые миксеры имеют два разных режима работы:
  • Во-первых, это тарельчатые миксеры, в которых лоток закреплен, а лопасти вращаются вокруг вертикальной оси.
  • Во-вторых, в некоторых тарельчатых миксерах лопасти неподвижны, а чаша вращается вокруг вертикальной оси.

Тарельчатые смесители считаются наиболее эффективным типом бетоносмесителей. Независимо от того, как работает смеситель, оба типа смесителей одинаково эффективны. Бетонная смесь обычно собирается из отверстия на дне поддона. Эти смесители наиболее подходят для приготовления жестких и тощих бетонных смесей.

2. Смеситель непрерывного действия
Эти бетономешалки работают без перерыва и непрерывно производят бетон, пока продолжаются работы.В них непрерывно подается сырье, а бетон выгружается и собирается строителями, как только смесь готова. Смесительные системы непрерывного действия обычно устанавливаются на самой строительной площадке. Имеют отдельный питательный узел для забора составляющих материалов, смесительный узел для перемешивания бетона и разгрузочный механизм для дозирования бетонной смеси. Эти смесители используются при строительстве очень больших сооружений, таких как мосты, туннели для дорог, плотины и т. д.

Обратитесь к ближайшим к вам ведущим дилерам строительной и строительной техники и получите бесплатные расценки

(Универсальное место назначения для ММСП, ET RISE предоставляет новости, мнения и анализ по GST, экспорту, финансированию, политике и управлению малым бизнесом.)

Загрузите приложение The Economic Times News News, чтобы получать ежедневные обновления рынка и деловые новости в прямом эфире.

Бетономешалка с вертикальным валом — высокая производительность и хорошее качество смешивания

Бетономешалка с вертикальным валом представляет собой специальный бетоносмеситель, он может использоваться для самостоятельного смешивания бетона, а также может применяться на бетонном заводе в качестве смесительного двигателя. Как следует из названия, смесительный вал расположен вертикально, а не как двухвальный бетоносмеситель с горизонтальным валом. Кроме того, этот смеситель имеет широкое применение, его можно использовать не только для смешивания обычного товарного бетона, сухого бетона и сборного железобетона, но также для смешивания стекла, керамики и огнеупорных материалов.Самое главное, что он решает все виды текущих проблем высокоэффективного бетона, который представляет собой идеализированный бетоносмеситель для смешивания различных материалов. Кроме того, существует два вида бетоносмесителей с вертикальным валом: планетарные бетоносмесители и тарельчатые бетоносмесители. На этой странице будет введение о них.
планетарный бетоносмеситель

Применение бетономешалки с вертикальным валом

1. Планетарный бетоносмеситель
В следующей таблице приведены основные области применения планетарного бетоносмесителя.

2. В то время как бетоносмеситель больше подходит для строительства автомагистралей, электростанций, инженерных проектов плотин, строительных площадок, строительства дорог, строительства мостов, гидроэнергетики, а также крупного и среднего машиностроения. Бетономешалка используется для смешивания пластичного бетона, сухого и твердого бетона, текучего бетона, легкого заполнителя и раствора.

бетоносмеситель

Принцип работы

1. Планетарный бетоносмеситель
Имеет уникальный метод смешивания.Имеется от 2 до 3 многослойных лопастных мешалок и от 1 до 2 автоматических скребков. Между тем, когда мешалка вращается вокруг оси корпуса котла, она быстро вращается вокруг своей оси с разной скоростью и заставляет материалы совершать сложное движение. Материалы будут резко разрезаны и в конечном итоге достигнут высокой производительности.

2. Тарельчатый бетоносмеситель
Тарельчатый бетоносмеситель приводится в движение зубчатым венцом, при вращении по часовой стрелке материалы перемешиваются, а при вращении против часовой стрелки материалы выгружаются.

Преимущества

1. Высокая скорость смешивания и хорошее качество смешивания. Рабочий процесс более сложный и интенсивный, практически отсутствует слепой угол перемешивания и можно добиться полностью равномерного перемешивания;

2. Более высокая эффективность смешивания и меньшее потребление энергии , чем у двухвального бетоносмесителя. Нет проблем с уплотнением вала;

3. Широкое применение и легко найти запчасти;

4. Стабильная работа и длительный срок службы. Смесительные лопасти более износостойкие;

5. Три способа разгрузки материалов : пневматический, гидравлический и ручной;

6. В механизме передачи используется закаленный редуктор специальной конструкции. Смеситель может вращаться вокруг своей оси и совершать полный оборот. Это превосходство может реализовать наибольшую производительность;

7. Имеется автоматическая система очистки под высоким давлением . Используйте вращающуюся насадку высокого давления для очистки стенки смесительного цилиндра, смесительного оборудования и крышки смесительного цилиндра;

8.Компактная конструкция и надежная трансмиссия;

9. Бетономешалка может сочетаться с дозирующей машиной и составлять среднюю и малую смесительную станцию;

10. Экономия времени и средств, а также привлекательный внешний вид.

У нас, AIMIX, есть не только эти два вида бетоносмесителей с вертикальным валом, но и горизонтальные бетоносмесители, такие как двухвальные бетоносмесители, одновальные бетоносмесители JDC, удобные мобильные бетоносмесители. Добро пожаловать, чтобы связаться с нами и получить самую разумную цену бетономешалки с вертикальным валом.Более того, мы предложим вам самое внимательное обслуживание.

Пункт Зарядная емкость (л) Разгрузочная емкость (л) Производительность (м3/ч) Размер заполнителя (булыжник/гравий) (мм) Мощность двигателя (кВт) Общий вес (кг)
ПКМ500 750 500 25 80/60 18,5 2500
ПКМ750 1120 750 35 80/60 30 3800
ПКМ1000 1500 1000 60 80/60 37 6200
ПКМ1500 2250 1500 90 80/60 30X2 8000
ПКМ2000 3000 2000 120 80/60 30X3 9000
ПКМ3000 4500 3000 180 80/60 37X3 12000
Модель Выпускной объем (л) Зарядный объем (л) Диаметр смесительного барабана (мм) Общий вес (кг) Мощность смешивания (кВт) Мощность разряда (кВт)
JN250 250 375 600 1200 11 2. 2
JN330 330 500 800 1700 15 2,2
ДЖН500 500 750 1200 2000 18,5 2,2
ДЖН750 750 1125 1800 3500 30 2,2
JN1000 1000 1500 2400 6000 37 3
JN1500 1500 2250 3600 7000 55 3
JN2000 2000 3000 4800 8500 75 4
JN2500 2500 3750 6000 10500 90 4
JN3000 3000 4500 7200 11000 110 4
Модель Выгрузка тома Объем зарядки Производительность Диаметр смесительного барабана Мощность смешивания
JW350 350 л 550 л 10 м³/ч 900 мм 5. 5кВт
JW500 500 л 750л 15 м³/ч 1200мм 7,5 кВт
ДЖВ750 750л 1125л 22 м³/ч 1500мм 11кВт
JW1000 1000л 1500л 30 м³/ч 1800мм 18,5 кВт

13 типов бетоносмесителей, которые необходимо знать

Бетон – наиболее известный строительный элемент.Самый плотный и прочный бетон тот, в котором цементная паста заполняет пустоты песком, а полученный раствор заполняет пустоты в крупном заполнителе. Каждая песчинка должна быть полностью покрыта цементом. До изобретения смесительной машины весь процесс смешивания производился вручную, лопатой, мелким ящиком. Но в настоящее время в связи с высоким спросом в строительстве для смешивания используются различные виды механических процедур и машин. Бетоносмеситель был изобретен Гебхардом Ягером, промышленником из Колумбуса, штат Огайо.

В этой статье полностью обсуждаются определения и различные типы бетоносмесителей.

Бетоносмеситель представляет собой машину для приготовления однородной смеси цемента, заполнителя (песка или гравия), добавок и воды. В состав машины входят смесительные барабаны, подающие устройства, разгрузочные механизмы, системы водоснабжения, первичный двигатель и передаточные механизмы. Машина в основном способствует столкновению между частицами и развитию диспергирования.Обычно эта машина имеет три основных узла: узел подачи, узел смешивания, узел разгрузки.

По мере изменения технологии менялась и базовая конструкция миксера. Бетоносмесители можно разделить на смесители общего назначения и смесители принудительного действия. В настоящее время двухвальные смесители, смесители с вертикальной осью и барабанные смесители являются наиболее часто используемыми смесительными машинами.

Ниже приведены типы бетоносмесительных машин.

  1. На основании принципов работы
    1. пакетный миксер
    2. непрерывный миксер
  2. на основе методов смешивания
    1. наполните смеситель
    2. Обязательный смеситель
  3. на основе формы бетоноблочных смесителей
    1. Mixer Mixer
    2. Mixer Cone в форме конуса
    3. Vertical вал Pan Mixer
    4. горизонтальный вал Mixer
  4. На основании метода разгрузки
    1. наклон наклона
  5. обычно используются
  6. 9
  7. Смеситель
  8. Самоходный смеситель

Ниже приводится краткое описание этих типов смесительных машин.

Бетономешалка периодического действия

Смесители периодического действия — это те, в которые дозированные ингредиенты помещаются, перемешиваются и выгружаются как одна масса. Это отличается от смесителя непрерывного действия, в котором материалы постоянно подаются в устройство, создавая постоянную подачу продукта.

Характеристики:

  • Обладает чрезвычайно высокой производительностью (порции до 1 тыс. галлонов или 3785 литров).
  • Состоит из барабанных, тарельчатых и открытых миксеров.
  • Многие типы смесителей периодического действия (например, гравитационные, вращающиеся барабанные, кубические и т. д.).
  • Смесители гравитационные изготавливаются стационарными.
  • Вращающиеся смесители содержат полки и выступы внутри, а барабан вращается для смешивания материалов.

Бетоносмеситель непрерывного действия

Бетоносмесители непрерывного действия — это смесители, в которые ингредиенты подаются непрерывно, а выгрузка происходит в виде постоянного потока. Загрузка материалов осуществляется непрерывно с помощью шнековых питателей.

Характеристики:

  • Производительность выше, чем у смесителя периодического действия.
  • Пропорцию материала и время смешивания трудно контролировать.
  • Процессы подачи, смешивания и выгрузки происходят непрерывно в более длинном смесительном барабане.

Бетоносмеситель с самозагрузкой

Бетоносмесители с самозагрузкой могут автоматически производить и транспортировать бетон на месте.

Характеристики:

  • Эффективны, так как их можно загружать самостоятельно (вспомогательное оборудование не требуется!).
  • Подходит для небольших и узких конструкций.
  • Полный привод, низкое давление и широкие шины, качающиеся задние мосты (обеспечивает хорошие внедорожные качества).
  • Двигатель, гидравлическая система и электронная система взвешивания.
  • Состоит из вращающегося барабана, установленного на раме шасси с кабиной с приводом от оператора, оснащенной загрузочным ковшом.
  • Этот тип смесителя лучше всего подходит для площадок, где нет бетонных заводов.

Бетоносмеситель принудительного действия

Характеристики:

  • Детали двухвального смесителя принудительного действия: Смесительное устройство, редуктор, уплотнение конца вала, электрический масляный насос, система разгрузки.
  • Оснащен плавающими масляными уплотнительными кольцами на каждой концевой оси.
  • Полностью автоматическая система.
  • Эксцентриковая конструкция с двойным уплотнением в затворе бункера.
  • Дисковые бетоносмесители принудительного действия с вертикальной осью можно разделить на два типа: турбовинтовой и планетарного типа.

Бетономешалка роторного или ненаклонного типа

Ротационные миксеры не должны наклоняться, но для разгрузки используется вращение барабана вокруг его горизонтальной оси.

Характеристики:

  • Барабан открывается с двух сторон, один конец предназначен для налива, а другой — для разгрузки.
  • Быстрый слив невозможен, что иногда может привести к расслоению бетона.

Смеситель опрокидывающегося типа

Смеситель опрокидывающегося типа представляет собой смеситель с вращающимся барабаном для выгрузки бетона.

Характеристики:

  • Смешивает ингредиенты при вращении вперед и быстро выгружает вниз под действием силы тяжести, реверсируя барабан миксера.
  • Используется для смешивания пластика и полусухого бетона.
  • Низкий уровень шума, стабильная работа и удобное перемещение.
  • Эффективность смешивания зависит от формы барабана, угла наклона барабана, размера и угла наклона лопастей.

Бетоносмесители принудительного действия

Бетоносмесители принудительного действия специально предназначены для твердого бетона, легкого заполнителя и жидкого бетона. Это специально используется в бетонном заводе дозирования. Машина специально разработана для равномерного и последовательного смешивания гравия и смолы.

Характеристики :

  • Оснащение лопастями для перемешивания на шпинделях.
  • Дисковый смеситель принудительного действия с вертикальной осью можно разделить на два типа: турбовинтовой и планетарный.

Самоходные бетономешалки

Особенности:

  • Имеют перемешивающие лопасти, расположенные вертикально на внутренней стенке смесительного барабана.
  • Барабан вращается горизонтально, когда подаваемые материалы поднимаются и материалы падают под действием силы тяжести.

Грушевидный миксер

Особенности:

  • Это самозагружающийся бетоносмеситель.

Бетоносмеситель барабанного типа

Особенности:

  • Это самозагружающийся бетоносмеситель.

Конусный миксер

Особенности:

  • Самозагружающийся бетоносмеситель.

Тарельчатый смеситель с вертикальным валом

Особенности:

  • Это бетоносмеситель обязательного назначения.
  • Применяется не только в обычном или сборном бетоне, но и в высокопрочном бетоне.
  • Состоит из рамы, крышки перемешивающего устройства, лопасти, цилиндра, подъемного ползункового механизма, электрической части и т. д.
  • Имеется круглый поддон для перемешивания бетона и лопасти, расположенные в форме звезды внутри поддона.

Смеситель с горизонтальным валом

Особенности:

  • Это бетоносмеситель принудительного действия.
  • Благодаря своей горизонтальной конструкции лопастной смеситель может легко смешивать широкий спектр заполнителей, особенно массивных, для получения более однородной суспензии.
  • Хорошо подходит как для легкого, так и для сухого твердого бетона.

Ссылки:

  1. https://science.howstuffworks.com/transport/engines-equipment/cement-mixer1.htm
  2. Исследование бетоносмесителей, проведенное Чарльзом Верноном Тайлером (Университет Иллинойса)
.

Добавить комментарий

Ваш адрес email не будет опубликован.
