Как сделать стабилизатор для смартфона из консервной банки, швабры и валика для краски
За последние пару лет стабилизаторы с электромоторами стали относительно недорогими. Например, Zhiyun Smooth 4 продается уже за $120, а можно найти стабилизатор еще дешевле, если постараться. Но есть и еще один тип стабилизаторов, которые работают за счет силы тяжести.
В своем видео блогеры из COOPH показывают, как можно сделать стабилизатор для смартфона своими руками, используя только швабру, валик для краски и несколько консервных банок. Это очень простая конструкция и результаты ее работы выглядят довольно хорошо.
Сборка начинается с трех консервных банок, которые будут немного больше смартфона. Две из них нужно освободить от содержимого и убрать верхнюю и нижнюю часть. В одно придется вырезать небольшое окно, чтобы получить доступ к экрану для управления съемкой.
Готовая конструкция будет работать противовесом, чтобы верхняя банка со смартфоном оказывалась стабилизированной с помощью нижней, которая заполнена своим исходным содержимым. Полная банка должна быть тяжелее телефона, а крутящаяся часть валика позволит конструкции свободно балансировать и удерживать телефон наверху.
Можно использовать конструкцию именно в таком виде, но есть вероятность, что телефон окажется немного не на том уровне от земли, как нужно, поскольку ручка у валика для краски достаточно короткая. Чтобы устранить этот недостаток нужно прикрепить ручку от швабры к ручке от валика, чтобы свободы действия было больше.
Верхняя часть швабры тоже имеет подвижное крепление относительно ручки (конечно, если вы используете именно такую швабру).
Учитывая, что многие из этих запчастей можно найти дома и они не обязаны быть новыми, то получается, что такая конструкция может обойтись совершенно бесплатно. Нужно будет только потратить время на сборку.
В общем, если хочется попробовать съемку на смартфон со стабилизатором, а денег тратить пока не хочется, то есть отличная возможность проверить свою тягу к такой съемке с помощью этой несложной конструкции.
Подборка лучших электрических стабилизаторов для смартфона
Сегодня уже все привыкли к тому, что даже самые дешевые смартфоны умеют снимать видео в формате Full HD, a флагманские аппараты давно снимают в 4К разрешении. Однако даже наличие в смартфоне камеры с системой стабилизации изображения не позволяет добиться приемлемой плавности видео, которое смотрелось бы профессионально и радовало всех зрителей. В этой ситуации на помощь приходят современные ручные стабилизаторы для смартфонов – умные и весьма компактные устройства с бесколлекторными приводами для 3-х осевой стабилизации видео и множеством дополнительных функций.
Zhiyun Smooth 4
Электрический стабилизатор для смартфона Zhiyun Smooth 4 — он превратит ваш смартфон в супер профессиональную камеру, которая поможет снять кадры прямо как в фильме. Теперь вы будете снимать только четкие и плавные кадры с помощью всего двух устройств, смартфона и стабилизатора. Новая система управления позволит управлять камерой смартфона и самим стабилизатором не касаясь экрана телефона. В Smooth 4 используется более чувствительное колесо фокусировки, которое обеспечивает увеличение/уменьшение масштаба, либо настройку фокуса. Zhiyun Smooth 4 имеет специальные режимы для съемки таймлапсов. Устройство поддерживает такие режимы как Таймлапс, Моушнлапс, Гиперлапс позволяет снимать движение толпы, распускающиеся цветы, восходы солнца, плывущие облака.DJI Osmo Mobile 2
Для получения результата достаточно выбрать объект, за которым камера смартфона будет следить с помощью функции ActiveTrack. Бесколлекторные двигатели подвеса сглаживают незначительные вибрации при беге или езде на скейте, а также нейтрализуют сильную тряску, если съемка ведется во время прыжков на батуте или других условиях. Кроме того, Osmo Mobile 2 позволяет своими руками без использования специального профессионального кинематографического оборудования получить эффект долли-зума, известного также как транстрав. Osmo Mobile 2 – это уникальное устройство для ежедневной съемки. Компактные размеры 72 × 113 × 295 мм и малый вес (485 грамм) позволяют постоянно носить с собой подвес и использовать его для съемок запоминающихся моментов. При этом стабилизатор изготовлен из прочнейших композитных материалов.Moza Mini-MI
Благодаря индуктивной зарядке, встроенной в стабилизатор, стало возможным заряжать мобильные телефоны с поддержкой Qi без разъемов и кабелей даже во время съемки. Если в телефоне нет опции беспроводной зарядки, то можно воспользоваться кабелем USB и подзарядиться от батареи стедикама через 5-вольтовый USB-разъем. Последний рассчитан на 2 ампера, что делает возможной зарядку даже самых энергоемких смартфонов. USB разъем Mini-MI совместим практически со всеми зарядными устройствами и повербанками (компактными накопителями и хранилищами энергии от внешнего источника).FeiyuTech Vimble 2
Gmini GM-STD3200B
Электрический стабилизатор для смартфона Gmini GM-STD3200B — функциональный и современный аксессуар для съемки на профессиональном уровне. Благодаря использованию современных технологий и богатому функционалу вы сможете воплотить все свои художественные задумки, снимая потрясающее видео без тряски и рывков: режим съемки панорамы следит за скоростью движения стабилизатора и плавно доворачивает камеру для съемки обзорных кадров, а режим слежения за объектом поворачивает камеру при движении и не сбивает фокус.Ремонт своими руками стабилизатора напряжения Энергия.
Для ремонта стабилизатора напряжения своими руками нам потребуется, мультиметр, крестовая отвертка, паяльник и наждачная бумага.
Зачастую, причиной поломки стабилизатора напряжения, является плата управления и сервопривод.
Сервопривод является часто уязвимим местом в стабилизаторе, так так основная работа по стабилизации напряжения лежит на нем, и плате управления, которая управляет сервоприводом. Управление сервоприводом осуществляют транзисторы TIP41 И TIP42 и они выходят из строя так же, являются причиной поломки стабилизатора напряжения. В данной статье мы расскажем и покажем как самостоятельно починить свой аппарат.
Нам потребуется крестовая отвертка, откручиваем болты с верху и по бокам стабилизатора и снимаем верхнюю крышку.
Далее берем мультиметр, ставим его в режим измерения сопротивления и проверяем диоды (IN4007), которые находятся на сервоприводе, в рабочем состоянии при нажитии на микропереключатель, они не должны звониться.
В нашем случае диоды не звонятся, значит они целые.
Берем наждачную бумагу, лучше всего нулевку и зачищаем медную катушку, от нарага оставшегося после работы щеток.
Далее будем проверять плату правления, снова нам потребуется мультиметр, проверяем с помощью него, управляющие транзисторы TIP41 и TIP42, так как они отвечают за работу сервопривода.
В нашем случае они оказались, вышедшими из строя, следовательно они не могут осуществлять управление сервоприводом, и поэтому нет стабилизации напряжения.
Бирем паяльник, заранее включенный в сеть и выпаиваем транзисторы, с целью замены их на новые. Важно! При замены этих транзисторов, важно, что бы они были из одной патрии, так так если они будут из разных партий, они могу не корректно работать, и снова могут выйти из строя.
Впаиваем новые транзисторы на место, подключаем все клеммы на место и подключаем стабилизатор к сети.
Берем мультимер и проверяем выходное напряжение, по показаниям на приборе видим, что погрешность минимальна, а значит выходное напряжение есть.
Собираем аппарат в обратном порядке. ВАЖНО! В стабилизаторе присутствует высокое напряжение, все работынужно производить с соблюдение техники безопастности. Иногда при более проблемной поломке бывает нужна схема стабилизатора напряжения, но по прочтении данной статьи вы можете попробовать обойтись и без нее.
В будущем будем показывать и рассказывать как отремонтировать своими руками также и другие модели стабилизаторов с самыми распространенными поломками. Желаем всем стабильного напряжения в сети!
Как сделать профессиональные кадры мобильным телефоном — Российская газета
Все чаще отпускники не берут с собой тяжелую зеркальную камеру с несколькими сменными объективами. Один из них — обычно телезум, чтобы снимать птичек и мелких животных издалека. Второй — портретный. Для съемки архитектуры он, кстати, тоже подходит — если не подходить к зданию слишком близко и снимать с небольшого возвышения. Третий объектив — это широкоугольный, захватывающий в кадр очень много пространства. Он годится для съемки пейзажей.
Сегодня этот набор техники может заменить один смартфон. Раньше у меня лично это был флагман на Android от Google, сейчас снимаю на iPhone, в котором еще в версии 7 Plus появился двукратный оптический зум, а затем — портретный режим.
Но не только айфон, но и почти любой современный флагманский смартфон на Android, в принципе, способен заменить собой громоздкую фотокамеру как минимум с двумя объективами.
А если учесть, что в продаже есть смартфоны с настоящим (то есть оптическим, а не цифровым) трехкратным зумом, то с некоторой натяжкой можно допустить, что телезум у вас тоже есть. Трехкратный зум есть у нового Huawei P20 Pro, ASUS Zenfone 3 Zoom и некоторых других моделях, но рассчитывать на то, что вам удастся красиво снять колибри с расстояния хотя бы пяти метров, однозначно не стоит. Тут нужен «телевик», без него никак.
С другой стороны, часто ли кто-то из нас, отправляясь в обычный семейный отпуск, собирается фотографировать мелких птичек? А поскольку смартфоны снимают все лучше с каждым годом, неудивительно, что все больше любителей отказываются от зеркалок и даже компактных камер в их пользу. К тому же смартфон — это не только фотоаппарат, но и навигатор, платежное средство (привет Apple Pay и Google Pay), музыкальный плеер и так далее по списку.
Переходят на смартфоны даже репортажные фотографы, фотографирующие первых лиц государства, и профессиональные путешественники, которые ведут посещаемые блоги в Сети.
Разумеется, в их профессии существует некоторая специфика. Но вот что говорят о преимуществах айфонов и андроидов профессионалы из «РГ».
►Не бойтесь доставать смартфон во время репортажной съемки — на камеры смартфонов практически никто не реагирует, в то время как большая «зеркалка» может привлекать внимание и даже вызывать раздражение.
►Используйте портретный режим с умом — не пытайтесь фотографировать людей только с ним. Во многих случаях он хорош лишь как художественный прием, поэтому старайтесь не злоупотреблять. Профессионалы знают, что у хорошей фотографии есть передний, средний и дальний планы — и все они, как правило, четкие.
►Вспышку тоже используйте с осторожностью. Она подсвечивает объект, но делает его «плоским». Многие фотографы отказались от вспышек даже на профессиональных камерах.
►Снимайте сериями, зажав кнопку съемки в приложении камеры. Потом выберете нужный кадр, где никто не моргает, не отводит взгляд в сторону и не чешет нос. «Жалеть пленку» в наше время ни к чему.
Профессиональные программы, которые специалисты рекомендуют установить, позволяют использовать возможности камеры на полную катушку. Фото: Сергей Михеев/ РГ
Например, функции управления цветовым балансом не всегда бывают в стандартных приложениях. Фото: Сергей Михеев/ РГ
Но вот эта функция портретной съемки есть и в стандартном приложении — она позволяет играть с освещением, делая снимок художественным. Фото: Сергей Михеев/ РГ
►Купите стабилизатор — моторизированную рукоятку, которая гасит дрожание рук и тряску при ходьбе. В iPhone и других смартфонах есть неплохая оптическая стабилизация в камере, но с ручкой-стабилизатором результат будет более предсказуемым. Помните, что смартфон легкий, поэтому острее реагирует на тряску, чем тяжелая и инертная зеркальная камера.
►Включите режим «сетка» в настройках камеры. По нему можно определять, не завален ли горизонт, и размещать главные объекты съемки в точках золотого сечения.
►Не стесняйтесь доставать смартфон даже во время официальных мероприятий — в отличие от камеры, звук в смартфоне можно отключить и снимать абсолютно бесшумно.
►Держите карманы в чистоте, чтобы объектив мобильной камеры не покрывался пылью и крошками. Это ваш рабочий инструмент, который должен содержаться в полном порядке. Зимой носите смартфон в нагрудном кармане как можно ближе к телу — чтобы он разряжался как можно медленнее. Аккумуляторы профессиональных камер не так чувствительны к низким температурам.
►Правила композиции одинаковы и для смартфона, и для фотоаппарата. Важны четкая фокусировка и правильная экспозиция, с которыми камеры в смартфонов хорошо справляются.
►Тем, кто много снимает, советуем носить с собой и камеру, и смартфон. Смартфон не может заменить камеру, но он отлично ее дополняет. Представьте, что вы снимаете с телеобъективом что-то вдалеке, и вдруг что-то интересное начинает происходить совсем рядом. В «телевик» сцена поблизости просто не поместится — ее можно быстро снять смартфоном.
►Установите на мобильник профессиональные приложения для съемки и обработки. Они позволяют более тонко управлять настройками камеры — менять длину выдержки, чувствительность и другие параметры.
►Не используйте объективы для смартфонов — они только ухудшают качество снимка. Лучше купите смартфон с двукратным (или даже трехкратным) зумом. Или просто старайтесь держаться ближе к объекту съемки.
Еще одно преимущество смартфона — возможность очень быстро обработать фотографию — подтянуть экспозицию, яркость, контрастность, баланс белого, насыщенность цветов и другие характеристики снимка, после чего оперативно отправить ее через интернет в редакцию или сразу выложить на сайт.
Кроме того, как уже говорилось, современные смартфоны умеют снимать длинными сериями по 20-30 снимков с частотой 10 кадров в секунду и даже больше. Для репортажа это порой незаменимо — события могут развиваться достаточно быстро, а скорострельность обычных зеркальных камер обычно ограничивается 5 кадрами в секунду.
То есть фотограф, использующий хороший смартфон, имеет больше возможностей поймать хороший кадр, у участников которого не будут неестественно перекошены лица или закрыты глаза.
В остальном же съемка на камеру мобильника мало чем отличается от фотографирования обычной зеркалкой. Грамотно выстраивайте кадр, не забывая о «золотых сечениях», старайтесь не использовать вспышку, не злоупотребляйте портретным режимом, не забывайте о встроенных программах для редактирования (например, Google Фото) — и как минимум неплохой результат гарантирован. Кстати, лайфхак — для придания кадру драматичности лучше всего поставить смартфон на землю.
Неисправности стабилизатора напряжения, как ремонтировать в случаи поломки
Время прочтения: 5 мин
Дата публикации: 12-08-2020
Во многих крупных городах Украины стабилизаторы напряжения являются неотъемлемым элементом дома или квартиры. Это связано с тем, что стабильностью электропитания сети нашей страны похвастаться не могут. То и дело возникают колебания, представляющие опасность для оборудования.
Ситуацию запросто исправляют стабилизаторы напряжения, способные компенсировать возникающие в сети колебания и выдавать на выходе чистый сигнал. Несмотря на то, что стабилизаторы призваны защищать электрооборудования от потенциальных неисправностей, сами они не застрахованы от выхода из строя. Какой бы надежной ни была конструкция устройства, нельзя исключать выход его из строя по той или иной причине.
Если нет напряжения на выходе стабилизатора напряжения, не занимайтесь ремонтом своими руками. Единственное верное решение – это отправиться в сервис, особенно если отсутствует электротехническое образование. Несмотря на это, не будет лишним ознакомиться с тем, какими бывают неисправности стабилизатора напряжения. Осведомленность, к примеру, позволит защитить свои интересы в том случае, если Вы наткнулись на услуги недобросовестного сервис-центра. Ну и общее развитие лишним не бывает.
На рынке Украины Вы можете найти 4 основных типа стабилизаторов напряжения (релейные, электронные ступенчатые, электронные бесступенчатые и сервоприводные), для каждого из которых характерны те или иные неисправности.
Чаще всего индикация стабилизатора способна показывать наличие неисправности без какой-либо конкретики. Но если уж и возникла аварийная ситуация, Вы с высокой долей вероятности будете знать ее причину.
Что может случиться со стабилизатором напряжения
Каждый тип стабилизатора напряжения имеет надежную схему стабилизации, однако даже ее простота не является гарантией отсутствия неисправностей. Причиной выхода прибора из строя может стать как нарушение требований по эксплуатации, так и заводской брак. Кратко рассмотрим основные неисправности стабилизаторов напряжения всех типов.
Релейные стабилизаторы напряжения
Релейные стабилизаторы без преувеличения очень хороши. Сочетание демократичной цены и неплохих характеристик видится пользователем очень привлекательным. Тем не менее, у релейной конструкции есть компромиссное решение, наиболее часто являющееся причиной возникновения неисправности. Конечно же, речь идет об электромагнитных реле, которые осуществляют коммутацию той или иной ступени стабилизации.
И хотя ресурс реле достигает 100 тысяч коммутаций, неисправность может случиться значительно раньше. Распространенной причиной обращений в сервис является залипание реле. Данная неисправность лечится банальной чисткой контактов реле, однако так делать ни в коем случае не стоит. Будучи поврежденными в процессе чистки, контакты быстро придут в негодность и потребуют повторить обслуживание. Единственным верным решением является замена реле. Тем более, их стоимость очень низка и экономия в данном случае попросту неуместна.
Электронные ступенчатые стабилизаторы напряжения
Электронные ступенчатые стабилизаторы по принципу работы аналогичны релейным. Уязвимость в виде реле устранена путем их замены на современные полупроводниковые ключи – тиристоры. Тем не менее, даже качественные тиристоры могут выйти из строя. Если срабатывает защита на стабилизаторе и отбивает автомат, то проблема очевидна – пробой тиристора. Тиристоры по сроку службы никак не ограничены, но определенный процент может выйти из строя раньше, чем хотелось бы.
В отличие от реле, полупроводниковые ключи не ремонтопригодны и требуют замены.
Электронные бесступенчатые стабилизаторы напряжения
Неисправности стабилизатора напряжения данного типа, в принципе, не отличаются от электронных ступенчатых аналогов. Тут тоже самым надежным и одновременно самым уязвимым элементом являются полупроводниковые ключи. Правда, тут можно говорить не о тиристорах, а о транзисторах, хотя и то и другое является разновидностью полупроводниковых ключей. Они очень надежны, но как и любой силовой компонент могут получить пробой или сгореть.
Сервоприводные стабилизаторы напряжения
Эти стабилизаторы напряжения являются менее надежными, нежели аналоги перечисленных выше типов. Это связано с наличием подвижных компонентов в конструкции. Какими бы качественными ни были комплектующие, наличие сервомотора, перемещающего токосъемную щетку по поверхности автотрансформатора, делает конструкцию менее надежной. Механика всегда изнашивается быстрее электроники.
Одной из очевидных проблем, которые могут возникнуть в процессе работы сервоприводного стабилизатора, является износ токосъемной щетки. И все же эта неисправность всплывает редко из-за длительного ресурса современных щеток. Куда чаще могут возникнуть проблемы с датчиками положения, ограничивающими движение сервомотора. Если такой датчик выходит из строя, сервомотор перестает контролировать свое положение, что может привести к самым разнообразным последствиям. Ну и не стоит забывать, что любой механизм может банально заклинить.
Общие неисправности
Существует также ряд неисправностей, характерных для всех стабилизаторов напряжения независимо от их типа. К примеру, в любом трансформаторе (а сервоприводные и ступенчатые стабилизаторы работают на основе силового автотрансформатора) может случиться межвитковое короткое замыкание или обрыв обмотки. Если стабилизатор напряжения не включается, можно говорить о возникших проблемах в схеме управления. Если проблема не банальна (к стандартным неисправносятм можно отнести высохшие неисправности, которые нетрудно перепаять), очевидным решением является замена соответствующей платы.
После всего вышеперечисленного может показаться, что стабилизаторы напряжения страдают огромным количеством проблем и уязвимостей. Это, к счастью, вовсе не так. Если установить стабилизатор напряжения от надежного производителя, вероятность похода в сервисный центр приближается к нулю.
Контроллер для солнечной панели 5Вт / 12В своими руками. Схема и описание
Некоторое время назад мне попалась интересная конструкция солнечного зарядного устройства для мобильного телефона. Однако у этого зарядного устройства было для меня несколько существенных недостатков.
Первым и самым большим недостатком было отсутствие аккумулятора. Поэтому заряжать телефон можно было только под прямыми солнечными лучами и только тем током, который на данный момент давала солнечная панель. Каждый может представить, сколько времени будет заряжаться такой мобильный телефон с аккумулятором на 1500 мАч.
Другим недостатком было использование линейного стабилизатора, хотя и с низкими потерями, но даже в этом случае это пустая трата столь ценной энергии.
Поэтому я решил сконструировать солнечное зарядное устройство, которое не будет иметь перечисленных выше недостатков.
Я использовал солнечную панель мощностью 5 Вт / 12 В. Благодаря тому, что вся панель находится в алюминиевой раме, она очень прочная и в то же время в ней можно установить всю электронику, включая аккумулятор. В своей конструкции я применил не обслуживаемую гелиевую батарею на 12 В.
Тестер транзисторов / ESR-метр / генератор
Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…
Всю схему можно разделить на две части: Первая часть обслуживает аккумулятор, то есть контролирует процесс его заряда и разряда. Вторая часть представляет собой преобразователь напряжения с КПД более 90% (R-785.0-1.0), который обеспечивает 5В / 1А для зарядки телефона. Это выходное напряжение доступно на USB-разъеме.
Благодаря этому решению можно накапливать энергию в аккумуляторе в течение солнечного дня, а затем использовать ее в любое время для зарядки телефона или другого устройства от 5В.
Описание работы контроллера солнечной панели
В настоящее время электроника способна управлять солнечными панелями мощностью до 5-20 Вт. Конечно, можно использовать более слабые солнечные панели, чем 5 Вт, но это уже неэффективно.
Идея заключалась в том, чтобы это зарядное устройство могло заряжать любой смартфон, который нужно заряжать каждые 2 дня. Следовательно, необходимо, чтобы солнечная панель могла заряжать свой аккумулятор 12 В / 2,3 Ач за два солнечных дня. Данная панель мощностью 5 Вт справится с этим без проблем.
Теперь к самому описанию схемы. Солнечная панель подключается плюсом и минусом к клеммам X1.1 и X1.2 соответственно. Аккумулятор подключается плюсом и минусом к клеммам X2.1 и X2.12 соответственно.
Итак, сначала давайте посмотрим на схему со стороны солнечной панели. С выходных клемм панели напряжение поступает на делитель напряжения, состоящий из резистора R2, подстроечного резистора R1 и резистора R3. Далее напряжение подается на управляющий вывод (опорного напряжения) TL431.
Если напряжение ниже 2,5В, то в принципе ничего не происходит. Однако, как только напряжение достигает 2,5 В (после делителя напряжения), TL431 открывается и, таким образом, также открывает транзисторы Q1 и Q2.
Транзистор Q1 открывает нам транзистор Q3, который подает напряжение на разъем JP2. Разъем JP2 используется для подключения вентилятора в случае использования панели большой мощности (более 10 Вт).
При открытии транзистора Q2 происходит управляемое короткое замыкание солнечной панели. Это контролируемое короткое замыкание фактически стабилизирует напряжение солнечной панели до значения, подходящего для зарядки аккумулятора.
Если аккумулятор разряжен, то вся энергия от солнечной панели через диод D2 (1N5908) поступает в аккумулятор. Таким образом, обеспечиваются минимальные потери солнечной энергии.
В процессе зарядки аккумулятора его напряжение повышается, что также увеличивает напряжение на солнечной панели. В результате этого возникает управляемое короткое замыкание, и излишняя энергия выделяется на транзисторе Q2, установленного на радиаторе.
Для более мощных панелей необходимо добавить принудительное охлаждение в виде вентилятора.
Вторая часть схемы уже использует энергию от аккумулятора или избыточную энергию от самой солнечной панели для питания подключенного устройства (телефона или чего-либо еще с напряжением 5 В).
Однако, поскольку нам необходимо обеспечить бережное обращение с энергией аккумулятора солнечной панели и защитить его от глубокого разряда, в схему контроллера добавлено реле K1, которое в состоянии простоя обеспечивает отключение инвертора и, следовательно, подключенного внешнего устройства.
Если нам нужно активировать питание подключенного устройства, мы просто нажимаем кнопку S1. В результате этого поступает напряжение на катушку реле, она замыкается через свой собственный контакт, а диоды D3, D4 (1N4148) и стабилитрон D5 (5,6В) начинают удерживать сам контакт.
Если затем мы хотим отключить нагрузку, то нажимаем кнопку S2, которая размыкает цепь питания реле и, таким образом, отключает нагрузку.
В то же время стабилитрон D3 и диоды D4, D5 гарантируют, что, если напряжение батареи опуститься до значения около 9,5-10 В, стабилитрон D3 перестанет проводить и обесточит реле, тем самым защитив аккумулятор от глубокого разряда.
И последняя часть данного устройства — это источник стабилизированного напряжения, состоящий из микросхемы DA1. Здесь хочу отметить, что на принципиальной схеме нарисован классический линейный стабилизатор. Его можно использовать, но он должен быть с минимальными потерями и иметь достаточный теплоотвод.
Однако гораздо эффективнее использовать переключаемый стабилизатор, который имеет такую же распиновку выводов. Я использовал стабилизатор R-785.0-1.0 с выходным напряжением 5В и током 1А. Заявленный КПД данного стабилизатора составляет более 90%, что является оптимальным для нашего случая.
Перемычка JP1 используется вместе с мобильными телефонами. Ее необходимо установить, чтобы телефон определил подключение к зарядному устройству, а не к ПК.
Если он посчитает, что подключен к компьютеру, то зарядка будет идти не максимальным током, а только наполовину, что удвоит время зарядки.
Все устройство собрано на односторонней печатной плате размером 100х50 мм.
Настройка контроллера
При аккуратном монтаже все должно заработать с первого включения, нужно только выставить максимальное напряжение АКБ с помощью резистора R1. Это нужно сделать с отключенным аккумулятором и в идеале от лабораторного источника питания, который подключается вместо солнечной панели.
В крайнем случае, конечно, можно использовать и саму солнечную панель, но тогда необходимо обеспечить максимальное ее освещение.
На блоке питания устанавливаем 15 В и ограничение по току 50 мА. Затем подключаем схему и вращаем подстроечный резистор R1 так, чтобы лабораторный блок питания начал нас ограничивать и его напряжение упало до 14В.
Таким образом, мы установили максимальное напряжение солнечной панели и после вычета падения напряжения на диоде D2 имеем напряжение 13,5-13,8 В на аккумуляторе.
Скачать рисунок печатной платы (176,5 KiB, скачано: 132)
Автосторож из телефона своими руками
Название статьи выбрано неслучайно, поскольку у каждого из нас накопилось по несколько штук старых, морально устаревших мобильников, а выбросить жалко. Так почему бы не использовать их для хорошего дела, например, для охраны автомобиля. Тем более что нам очень часто приходится его оставлять возле универсамов, во дворе дома и ещё где придётся.
Автосторож из телефона своими руками
Схем по этой тематике в Интернете и журналах накопилось не мало, но все они, как правило, либо достаточно сложны, либо содержат микроконтроллер, запрограммировать который не у всех есть возможность. Отличительной особенностью этой конструкции является простота и использование широко распространённых, недефицитных деталей по копеечной цене, что в наше нелёгкое время является немаловажным фактором. Повторить эту конструкцию может даже начинающий.
Внешний вид устройства показан на фото 1.
Его схема построена всего на двух микросхемах К561ЛА7, каждая из которых содержит по четыре логических элемента 2И-НЕ.
Цифровая часть устройства и цепи подзарядки аккумулятора мобильного телефона питаются от аккумулятора автомобиля через стабилизатор 4,1 В, который выполнен на транзисторе VT2 и регулируемом стабилитроне DA2. Напряжение 4,1В оптимально для подзарядки аккумулятора телефона. Это значение питающего напряжения устанавливается подстроечным резистором R8.
Автосторож своими рукамиРезистор R1 подключен к лампе салонной подсветки или дверной кнопке. В принципе его можно подключить к кнопке багажника или любой лампе, которая зажигается при открывании двери. Для согласования уровней сигнала, поступающего на верхний по схеме вывод R1, с логическими уровнями микросхемы использован элемент DA1.1 этой микросхемы. Кроме того, устройство содержит:
- генератор импульсов (ГИ) на DA2.1 и DA2.2;
- формирователь импульса команды разрешения работы ГИ со схемой подавления случайных срабатываний;
- ключ управления реле (оптотранзистором) VT1.
Работа автосторожа
В момент закрывания двери (S1 размыкается) на входах 5 DA1.2 и 8,9 DA1.3 устанавливается уровень лог. «0». На выходах 10 DA1.3 и 4 DA1.2 — уровень лог. «1». При этом заряжается конденсатор С2 и поддерживается в заряженном состоянии, пока дверь закрыта. Уровень лог. «1» с выхода 4 DA1.2 инвертируется элементом DA1.4, и лог. «0» с его выхода поступает на генератор импульсов (на вывод 1 DA2.1), запрещая его работу.
Уровень сигнала на выходе 11 DA2.2 — низкий. Транзистор VT1 закрыт, а реле Rel1 выключено, и его контакты не оказывают на телефон никакого воздействия.
Если открыть дверь (кнопка S1 замкнется), уровень лог. «1», присутствовавший на входах 1 и 2 DA1.1, сменится уровнем лог. «0», а на выходе этого элемента (3 DA1.1) появится лог. «1», конденсатор С1 зарядится через VD1 и будет поддерживать уровень лог. «1» на входах 5 DA1.2 и 8, 9 DA1.3.
Для чего нужен VD1? Дело в том, что логический уровень на выходе 3 DA1.1 зависит от того, открыта дверь или закрыта.
И если ее закрыть достаточно быстро, то С1 разрядится через открытый выход DA1.1 (вывод 3). Диод VD1 препятствует этому.
Когда дверь открылась, на входах 5 DA1.2 и 8, 9 DA1.3 уровень лог. «1», на выходе 10 DA1.3 — лог. «0». При этом в момент открытия двери ранее заряженный С2 будет разряжаться через R4 и выход элемента DA1.3, поддерживая некоторое время лог. «1» на выводе 6 DA1.2, так как на выводе 5 этого элемента также присутствует лог. «1», то на выводе 4 DA1.2 появится лог. «0», который инвертируется элементом DA1.4, и лог. «1» с выхода 11 DA1.4 поступает на вход генератора импульсов (вывод 1 DA2.1), разрешая работу ГИ.
Конденсатор С3 и резистор R5 задают частоту работу ГИ около 1 Гц, и на выходе 11 DA2.2 появятся импульсы с периодом около 1 с. Транзистор VT1, открываясь с этой частотой и замыкая своими контактами кнопку «Вызов» телефона, и после нескольких «нажатий» (достаточно трёх) сигнал поступит на ваш мобильный телефон. Количество «нажатий» (срабатываний реле) зависит от время-задающей цепочки из резистора R4 и конденсатора С2.
Когда напряжение на С2 уменьшится до уровня лог. «0», который поступает вход 6 DA1.2, работа генератора прекратится. При номиналах, указанных на схеме, это произойдёт через 5…7 с. Сформированный таким образом положительный импульс с вывода 11 DA2.2 открывает ключ VT1. Реле срабатывает, замыкая кнопку «Вызов» мобильного телефона.
Если после этого дверь закрыть, то устройство возвращается к исходному состоянию. Время возврата зависит от емкости конденсатора С1 и составляет 10… 15 с, в течение этого времени можно ещё открывать дверь. Сигнализация не сработает.
Конструкция и детали автосторожа
Первое, что надо сделать, — это вывести два тонких провода от кнопки «Вызов» телефона. Для этого разбираем телефон и напротив соответствующей кнопки обойным ножом по кругу срезаем защитную плёнку вместе с пружинящим контактом под ней. На оголившейся плате мы увидим контакты, к которым и подпаиваем два тонких провода, выведя их к выводам разъема Х1. Если есть возможность отогнуть защитную плёнку (она самоклеющаяся) и подпаять провода, а потом приклеить плёнку на место, то можно полностью сохранить телефон работоспособным.
Далее берём ЗУ телефона и отрезаем разъём, который будем использовать для заряда мобильника. Соблюдая полярность, подключаем его тоже к разъему Х1.
Второе — это низковольтное реле. Не пытайтесь его искать в магазинах, вряд ли найдёте, да в этом и нет необходимости. Изготовить такое реле — дело одного часа. Всё, что для этого нужно, показано на фото 2. Берём маленький геркон (использовались в кнопках старых счётных машин, первых калькуляторах и т.д.), надеваем две щёчки диаметром 10 мм из картона от пачки чая, промазываем клеем БФ 2 или другим для скрепления.
После высыхания клея проводом диаметром 0,1.. .0,12 мм с помощью шуруповёрта наматываем обмотку до заполнения каркаса. Желательно при намотке периодически промазывать слои обмотки клеем, что улучшит изоляционные свойства и придаст реле некоторую жёсткость. Сделанное таким образом маленькое реле имеет следующие параметры: рабочее напряжение 1,15… 1,25 В, ток 12… 16 мА.
Для тех, кто не хочет заниматься изготовлением реле, есть другой вариант схемного решения: заменить реле транзисторным оптроном РС817.
Плата устройства имеет размеры 105×33 мм, разработана с учётом возможности использования обоих вариантов. Чертеж печатной платы и расположение деталей на ней показаны на рис.2. При установке R12, R13, РС817 герконовое реле и диод VD2 не устанавливаются.
Следует также отметить, что при использовании РС817, если при работе НL1 мигает, а на телефоне не срабатывает кнопка «Вызов», то выводы 3 и 4 РС817 нужно поменять местами.
Напряжение на светодиоде оптотранзистора около 1 В устанавливается R12. Кнопка S3 дублирует кнопку «Вызов» на телефоне, она нам понадобится при настройках. Тумблер S4 выносной. Он устанавливается в потайном месте, а само устройство прячется подальше. Все диоды, кроме VDЗ, могут быть практически любыми малогабаритными. Диод VDЗ должен выдерживать зарядный ток аккумулятора, поэтому 1N4001-1N4007 самые подходящие. Вместо КТ503 можно применить КТ315 или другие N-P-N транзисторы с током коллектора от 100 мА. Микросхему К561ЛА7 можно заменить импортным аналогом CD4011А, а КТ817 на ТIР31А, ТIР31В, ТIР31С, 2N5192.
Остальные резисторы и конденсаторы любые. Светодиоды использованы 5-миллиметровые, но это тоже не критично. Перед монтажом DА2 следует не забыть поставить перемычку под этой микросхемой.
Настройка сводится к установке напряжения 4,1 В на катоде VD3 без подключенного разъёма Х1. В памяти телефона нужно убрать все номера, кроме своего, а оператора связи попросить отключить все входящие СМС, рекламы и т.д. Данная система не требует затрат по сотовой связи, поскольку после прихода сигнала «Тревога», видно откуда звонок, а значит, сразу можно нажать кнопку «Сброс» своего телефона — соединение не происходит, абонплата не расходуется. Если в корпусе охранного устройства сделать отверстие, достаточное для того, чтобы звук свободно проникал к микрофону, то при нажатии кнопки «соединение» своего мобильника, можно прослушать что происходит возле телефона охранного устройства в автомобиле.
Изображение схемы в большом разрешении и чертеж печатной платы в формате программы Spint Layout для самостоятельного изготовления устройства вы можете скачать по этой ссылке.
Автор: Сергей Ботрименко
Непревзойденный аксессуар для видеосъемки на смартфоне
Узнайте, почему стабилизаторы для смартфонов являются лучшими относительно недорогими аксессуарами для телефонов, которые помогут вам делать плавные профессиональные снимки.
Поскольку камеры смартфонов продолжают совершенствоваться — с каждым годом добавляются новые датчики и лучшие объективы — они являются хорошим выбором для начинающих кинематографистов. Хотя камеры смартфонов далеки от совершенства, они невероятно удобны из-за своего портативного размера и близости. Даже «бюджетные» телефоны, такие как iPhone SE, Google Pixel 4a и One Plus 7T, идеально подходят для ведения блога, создания контента в социальных сетях и создания видео на YouTube.Для кинематографистов с ограниченным бюджетом смартфон может выступать в качестве резервной камеры (или b-cam) для определенных кадров. Тем не менее, большинство смартфонов, даже самых дорогих, страдают от дрожащих кадров, которые в конечном итоге непригодны для использования.
— не лучший выбор для съемки видео, когда пользователь или объект движется. В некоторых телефонах есть встроенная стабилизация изображения, но она достигается за счет обрезки отснятого материала, и иногда это выглядит не очень хорошо. Чтобы постоянно получать стабильные кадры со смартфона, даже при резких движениях, вам понадобится подвес для смартфона.Хорошо, что подвесы для смартфонов в наши дни относительно доступны. И, в отличие от других аксессуаров для смартфонов, они не привязаны к конкретному производителю.
Что такое стабилизатор
Стабилизаторы отлично подходят для съемки быстрых действий, но они также полезны для создания потрясающих таймлапсов при установке на штатив. Изображение через июль Прокопив. Карданные подвесы существуют с 3 века до нашей эры, что предшествует изобретению дагерротипа более чем на дюжину столетий.Так что можно с уверенностью сказать, что стабилизаторы — не новая технология. Тем не менее, что является новым, так это изобретение и массовая доступность 3-осевых моторизованных подвесов, которые могут удерживать камеры в устойчивом положении, несмотря на движение пользователя.
3-осевой подвес стабилизирует наклон, панорамирование и вращение камеры. Наклон управляет движением вверх и вниз, панорамирование управляет движением из стороны в сторону, а вращение контролирует движение вперед и назад. Существует два типа стабилизаторов, но 3-осевые стабилизаторы для смартфонов — это моторизованные, в которых используется крошечный мотор на каждой оси для обеспечения стабильной работы камеры.Существуют более доступные 2-осевые стабилизаторы, но в конечном счете они не стоят сбережений, если учесть, какую стабильность обеспечивает 3-осевой стабилизатор.
В наши дни стабилизаторы для смартфонов имеют множество функций, таких как джойстик для панорамирования и наклона, режимы покадровой и гиперкадровой съемки, отслеживание объекта и многое другое. Новые подвесы для смартфонов более доступны по цене, а также имеют увеличенное время автономной работы. Если у вас уже есть смартфон с приличной камерой, подвес для смартфона — это логичный следующий шаг, если вы планируете создавать видео, поэтому это лучший аксессуар для съемок на смартфоне.
Для видеоблогеров подвес — обязательный аксессуар для одновременной ходьбы и разговора. Подвес действует как селфи-палка, а также как стабилизатор, обеспечивая стабильные снимки с идеальным кадрированием. Если вы собираетесь начать вести видеоблог, я рекомендую это как одно из ваших первых обновлений — только после переносного рассеянного светодиодного освещения.
Какой подвес купить
DJI Osmo Mobile 4
Компания DJI, известная своими вездесущими потребительскими дронами, несомненно, является гигантом в области подвесов для камер.
Эта компания производит стабилизаторы для телефонов, смартфонов, а также Osmo Pocket, небольшой стабилизатор со встроенной камерой. Первоначальный Osmo был очень дорогим стабилизатором камеры, для работы с которым требовался телефон. Osmo Mobile обрезал жир, снизил цену и предоставил стабилизированные кадры всем, у кого есть смартфон. С тех пор DJI не прекращает совершенствовать Osmo Mobile. Они добавили еще больше функций, увеличили время автономной работы, сделали его более компактным и удобным для переноски.
У меня все еще есть оригинальный Osmo Mobile, и он отлично работает по сей день.Тем не менее, Osmo Mobile 4 является убедительным аргументом в пользу обновления. Когда Osmo Mobile 4 не используется, он складывается, поэтому брать его с собой на прогулку не составляет труда. Мне особенно нравится, как быстро можно прикрепить телефон с помощью магнитов. Вы можете повесить телефон на стабилизатор и начать запись без необходимости регулировать какие-либо ручки. Вы можете прикрепить к телефону магнитное кольцо-держатель, вроде PopSocket, или съемный магнитный зажим.
Слишком много возможностей для перечисления.Но вы можете рассчитывать на такие опоры, как ActiveTrack 3.0, управление жестами, гипер- и замедленная съемка, замедленная съемка и многие другие. С пятнадцатичасовым временем автономной работы этот подвес может работать весь день. Это 150 долларов, но это далеко от привлекательной цены оригинального Osmo Mobile, которая составляла 300 долларов. Хотя Osmo Mobile дороже, чем у конкурентов, DJI работает дольше и заслужила доверие потребителей.
Чжиюнь Гладкий 4
Zhiyun Smooth 4 во многом похож на Osmo Mobile 4, но у него есть одно существенное отличие — он стоит всего 89 долларов.Он не такой компактный, как предыдущий, но вы можете рассчитывать на те же функции со скидкой.
Smooth 4 поддерживает отслеживание, замедленную съемку, гипер- и таймлапс, а также длительное время автономной работы. Но он также добавляет некоторые новые функции.
PhoneGo, который можно включить нажатием кнопки на стабилизаторе, раскрывает весь потенциал двигателей для отслеживания даже самых быстрых объектов. Vertigo Shot — еще одна замечательная функция, которая изменяет размер объектов на заднем плане. Это создает кадр, известный как эффект головокружения, который понравится любителям кино.
Smooth 4 также имеет колесо для фокусировки и масштабирования, чего я не видел ни на одном другом стабилизаторе. Колесо регулировки — это приятное прикосновение, и видеооператоры оценят его, так как они смогут каждый раз правильно фокусироваться.
Zhiyun может быть более новым названием, но они уже много лет выпускают доступное оборудование для камер. Хотя им не хватает признания имени DJI, их продукты доступны по цене, что делает их достойными вариантами для тех, кто ищет сделку.
Smooth 4 имеет рейтинг 4,3 от почти 4000 рецензентов только на Amazon.
Вкратце: возможно, вы захотите узнать, как произносится это клеймо.
Чжиюнь Smooth-X
В отличие от двух других стабилизаторов в этом списке, Smooth-X представляет собой 2-осевой стабилизатор, который управляет только вращением и панорамированием. Таким образом, это не так впечатляюще механически, но цена непобедима. В то время как подвесы для смартфонов подешевели за последние несколько лет, цена Zhiyun Smooth-X в 50 долларов шокирует.При такой низкой цене его легко спутать с плохо сделанным гаджетом, но у него масса восторженных отзывов. Однако плохие отзывы на Amazon, похоже, связаны с проблемой совместимости.
Поэтому перед покупкой обязательно проверьте, совместим ли ваш телефон со стабилизатором — вот полезный список.
Стабилизатор за 50 долларов разработан специально для видеоблогеров, поскольку он может переключаться из режима пейзажной съемки в портретный одним нажатием кнопки. Когда стабилизатор не используется, он может складываться в красивую компактную форму для удобного хранения, и при использовании он не намного больше.Подвес также имеет телескопическую рукоятку, которая выдвигается, чтобы делать широкоугольные снимки для видеоблога. Чтобы получить максимальную отдачу от этого подвеса, я предлагаю также приобрести ножки штатива для записи видео с говорящей головой.
Я был бы счастлив, если бы это все, что делает этот подвес, но приложение также добавляет несколько замечательных функций. Помимо отслеживания объекта, что в наши дни является в значительной степени данностью, вы можете ожидать управление жестами, встроенное редактирование в приложении, а также интервальную съемку.
Он также включает в себя то, что называется SMART Filmmaking, которое предлагает шаблоны с музыкой и спецэффектами.Есть режим замедленной съемки, но пока он доступен только для пользователей iPhone.
Сочетание низкой цены, компактного корпуса и отличных функций делает его надежным вариантом для видеоблогеров, путешественников и всех, кто хочет поднять видео на свой смартфон на новый уровень. Хотя в нем отсутствует третья ось, он все еще достаточно стабилен для большинства снимков. Я не знаю, что еще сказать, кроме того, что он стоит столько же, сколько некоторые чехлы для iPhone, что портит мне мозг.
Почему я считаю карданные подвесы удивительными
Я купил свой первый стабилизатор для смартфона много лет назад, когда он начал появляться в магазине Best Buy.
Я купил первый в мире Osmo Mobile за 300 долларов, и с тех пор он со мной, пережив несколько обновлений телефона. Оригинальный Osmo Mobile подавал большие надежды, но, как и большинство новых потребительских технологий, он был лишь первым из многих на пути к совершенству.
При цене 300 долларов это было недешево, время автономной работы было ужасным — оно и сейчас есть, а для зарядки требуется три часа — к тому же его было неудобно носить с собой. Для использования подвеса требовалось загрузить и использовать приложение, что было не очень хорошо, особенно для пользователей Android.Несмотря на все минусы, пользуюсь регулярно.
Первоначально я купил Osmo Mobile, потому что клиент спросил, могу ли я записать футбольный матч его сына. Я знал, что мне придется делать это с трибун, так как они никого не пускали в сторонку, так что это выглядело бы ужасно, если бы у меня был только смартфон. Это был мой первый платный видеоконцерт, поэтому я вложился в стабилизатор, и все получилось.
Обычно при использовании смартфона при увеличении объекта с большого расстояния получаются очень нестабильные кадры.Однако карданный подвес исправил это, так что я смог запечатлеть все основные моменты в плавном разрешении 1080p. Поскольку в то время у меня был только телефон, я также использовал приложение DJI GO, чтобы нарезать отснятый материал. Я остался доволен, а клиент получил красивое видео, на котором его ребенок играет в футбол. Я уверен, что это могло бы выглядеть лучше, но я все равно счастлив, что сделал это только с iPhone и подвесом для смартфона.
По общему признанию, мой оригинальный Osmo Mobile устарел. Но он по-прежнему актуален и по сей день, и он будет работать с любым смартфоном, который я получу в будущем.
Стабилизаторы и смартфоны: идеальная пара
Если вы проводите день на пляже, катаетесь на коньках с друзьями или отправляетесь в путешествие, всегда полезно взять с собой стабилизатор. Благодаря увеличенному сроку службы батареи и все более компактным размерам взять ее с собой не составляет особого труда.
Стабилизаторы для смартфонов повышают качество любого снимка, и они особенно того стоят, когда камера смартфона не может справиться с тряской и внезапными движениями повседневной жизни.
Несмотря на то, что камеры для смартфонов прошли долгий путь, они по-прежнему не могут сравниться с плавностью работы стабилизатора, и сейчас они так доступны.Если вы серьезно относитесь к кино- и видеосъемке, подвес для смартфона — это разумная первая покупка, которая поможет вам в пути. Надежное снаряжение само по себе не принесет вам успеха, но оно дополнит ваши навыки и проявит лучшие творческие способности.
Для получения дополнительных советов, рекомендаций и рекомендаций ознакомьтесь со следующими статьями:
Обложка через Июль Прокопив.
Лучший стабилизатор для Android и iPhone на 2022 год
Наш выбор
Zhiyun Smooth 4
Zhiyun Smooth 4 оснащен нашими любимыми приложениями и множеством полезных кнопок, но служба поддержки клиентов компании работает медленно.
Варианты покупки
*На момент публикации цена составляла 100 долларов США.
Zhiyun Smooth 4 компенсирует дрожание рук и резкие движения, что очень удобно, когда вы катаетесь на сноуборде, отдыхаете или снимаете видео для публикации в социальных сетях. Совместимые приложения предлагают более точную настройку параметров, таких как диафрагма и фильтры, чем конкуренты. Приложения также плавно интегрируются с кнопками на рукоятке (которых больше и они более настраиваемые, чем у DJI OM 4), если вы не хотите так часто прикасаться к экрану телефона.
Также отлично
DJI OM 4
DJI OM 4 стабилизирует видео, снятое даже самой трясущейся рукой, и компания предлагает быстрое и полезное обслуживание клиентов.
Варианты покупки
*На момент публикации цена составляла 150 долларов США.
Служба поддержки клиентов DJI ответила на наши запросы в течение нескольких секунд, поэтому мы считаем, что любой, кто ценит техническую помощь, а не дизайн приложения и расположение кнопок на подвесе, должен купить DJI OM 4.
Он стабилизирует видео так же хорошо, как и Zhiyun Smooth 4, и аналогичным образом можно отслеживать объект по вашему выбору или обрабатывать кинематографические кадры, такие как гиперлапсы и масштабирование тележки.Несколько кнопок на его удобной ручке просты в освоении, а его приложение четко разработано. Нам больше понравилось использовать подвес Zhiyun из-за того, насколько хорошо его кнопки интегрированы с его приложениями, но служба поддержки клиентов DJI была самой полезной из всех компаний, занимающихся стабилизаторами, с которыми мы связались. Обратите внимание, что приложение DJI оптимизировано для iPhone: в то время как стабилизатор ограничен съемкой видео 4K со скоростью 30 кадров в секунду на устройствах Android, он может снимать со скоростью 60 кадров в секунду при сопряжении с устройствами iOS.
Выбор для обновления
DJI Osmo Pocket
Osmo Pocket имеет встроенную камеру, поэтому вы можете отказаться от смартфона и начать снимать видео 4K быстрее.
Варианты покупки
*На момент публикации цена составляла 295 долларов США.
Если вы готовы потратить больше, чтобы отказаться от смартфона в пользу стабилизатора, который помещается в вашем кармане, DJI Osmo Pocket порадует нас своей встроенной камерой и размерами моноблока. Чтобы начать съемку, вам нужно нажать всего две кнопки, а это значит, что вы можете вытащить его из кармана и начать снимать важные моменты всего за несколько секунд. Мы обнаружили, что он стабилизирует видео так же эффективно, как и Osmo Mobile 3.
Адаптер экшн-камеры для сборки стабилизатора смартфона — извлеченные уроки
У меня новая игрушка — подвес для смартфона. Я уже очень доволен им, но у него есть один недостаток. Как и многие стабилизаторы для смартфонов, их кронштейны хорошо подходят для смартфонов разного размера, но обычно не подходят для небольших экшн-камер, таких как GoPro.
Для этих стабилизаторов нужны адаптеры для экшн-камер. По крайней мере, у моего Vimble 2 такого адаптера не было.
Я построил один, и усвоил урок по его проектированию.
Моя сборка
В Интернете есть решения, и они стоят от 10 до 20 долларов, что кажется слишком большим для такой простой пластиковой детали. Я сэкономил время и деньги на доставке, соорудив один из обрезков фанеры самостоятельно. Если у вас есть 3D-принтер, вы можете спроектировать или загрузить какую-нибудь существующую модель из Интернета. Например, этот адаптер Zhiyun Smooth Q GoPro 5 или этот адаптер карданного подвеса GoPro 3/4.
Шаблон адаптера, отмеренный на фанере
Фрезером вырезал паз для экшн-камеры в фанере.Это основная база, на которую будет установлена камера. После этого я использовал электролобзик, чтобы вырезать среднюю часть. Зажим предназначен только для удержания на месте. Вы можете использовать что-то другое, например, резинку вместо зажима.
Процесс строительства
Масса адаптера
Поскольку мой стабилизатор предназначен для смартфонов общим весом 200 грамм (7 унций), я хотел убедиться, что адаптер + экшн-камера не превышают этот предел веса.
Это не было проблемой с фанерой толщиной 6 мм (~ 1/4 дюйма).Это было всего 40 граммов (1,4 унции) с кронштейном.
Утяжеление адаптера для экшн-камеры из фанеры
Усвоенный урок – с чем я не справился?
Я сразу же приступил к сборке. Я только что посмотрел несколько примеров в Google и быстро составил план создания собственного.
Проблема экшн-камер в том, что они обычно широкоугольные. Таким образом, они захватывают гораздо больше на видео, например, рычаг подвеса, который делает адаптер практически бесполезным. Так что камеру надо выносить гораздо дальше переднего адаптера.Или дальше влево, что делает баланс невозможным до включения стабилизатора.
Позже я узнал, что это ограничение действительно упоминается в обзорах продуктов одного из примеров, которые я рассматривал. Этот комментарий заставил бы меня подумать о лучшем дизайне.
Проблема с адаптером для моей экшн-камеры — в поле зрения карданный рычаг
Мой готовый Самодельный адаптер для экшн-камеры для подвеса смартфона
Сам переходник довольно неаккуратный как видно на предыдущих фото, но после покраски в черный цвет меня это не сильно напрягает.
Он скрывает почти все, если смотреть издалека.
Готовый адаптер для экшн-камеры для стабилизатора смартфона
Создавайте и делитесь!
Вообще интересно, что его нет в наборе. В сегодняшних мирах это может решить сделку при покупке стабилизатора. Но вы определенно можете построить его самостоятельно без особых усилий.
Надеюсь, я помог вам не совершить ту же ошибку, что и я. Обязательно поделитесь своей сборкой в Instagram с хэштегом #diyactioncameraadapter!
Учебники по DJI OM 4: настройка, советы, хитрости
Хотели бы вы улучшить свою кинематографическую игру на телефоне? Будь то создание профессионального или повседневного контента, DJI OM 4 — это ответ! Читайте дальше, чтобы открыть для себя лучшие учебные пособия DJI OM 4, охватывающие настройку, новые функции и многое другое!
Представляем DJI OM 4 Короче говоря, DJI OM 4 — это новейший и лучший подвес для телефона DJI, представленный в настоящее время на рынке.
Он оснащен новым магнитным механизмом крепления, расширенными функциями и плавной стабилизацией, которые упрощают создание фильмов для всех. Это так хорошо? Убедитесь сами!
Узнать больше
Как настроить и использовать DJI OM 4
Давайте приступим к первому руководству по DJI OM 4.
1.
Загрузите DJI Mimo для DJI OM 4 Настройка DJI OM 4 выполняется быстрее, чем когда-либо.Прежде всего, обязательно загрузите и установите приложение DJI Mimo из App Store или Google Play. DJI Mimo необходим, если вы хотите воспользоваться всеми крутыми функциями и настройками стабилизатора.

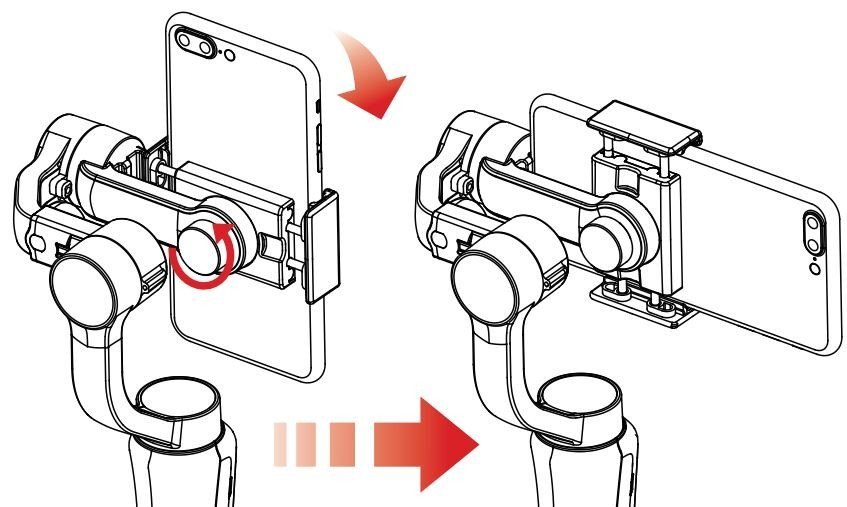

2. Установите телефон на DJI OM 4Далее, DJI дает нам возможность выбирать не один, а два варианта крепления. Я бы порекомендовал DJI OM 4 Magnetic Ring Holder тем пользователям, которым нравится держать свое мобильное устройство в том виде, в котором оно предназначено для использования — да, без чехла! Лучший способ прикрепить держатель кольца — вставить его в заднюю часть устройства.
Вы также можете поместить свой телефон в магнитный зажим для телефона DJI OM 4, что намного удобнее, чем пытаться поместить его в зажим Osmo Mobile 3. Ознакомьтесь с полным сравнением DJI Osmo Mobile 4 и Osmo Mobile 3 здесь.
Просто поместите и отцентрируйте магнитный зажим для телефона на мобильном устройстве так, чтобы логотип DJI совпадал с положением камеры вашего телефона. В итоге установка вашего устройства на DJI OM 4 занимает буквально несколько секунд. Просто разверните подвес и совместите магнит с магнитной точкой (белая точка), напечатанной на DJI OM 4.
3. Прикрепите штатив Grip к DJI OM 4На этот раз любимый штатив Grip поставляется с DJI OM 4 в качестве стандартного аксессуара, входящего в комплект. Несмотря на то, что подвес DJI OM 4 легкий, возможность разместить его в фиксированном и устойчивом положении — это золото! Крепление на четверть дюйма в нижней части стабилизатора телефона позволяет легко установить и затянуть крепление для штатива.
После того, как обе точки зафиксированы, вы можете разложить штатив и поставить DJI OM 4 на ровную поверхность.Штатив DJI OM 4 Grip идеально подходит для потрясающе широких панорамных снимков и таймлапс-видео.
Активировать DJI OM 4 перед использованием так же просто, как и использовать сам стабилизатор. Как только ваш телефон будет помещен на стабилизатор, просто нажмите кнопку (M), чтобы начать процесс включения. Сначала убедитесь, что ваш Bluetooth активирован, а затем запустите приложение DJI Mimo. Вам нужно будет войти в свою учетную запись DJI ( настроить сейчас ).
Также приятно знать, что гарантия начинается с момента активации. После успешного процесса активации вы можете нажать на значок камеры в верхнем левом углу, чтобы получить доступ к представлению камеры. Это просто.
Как использовать DJI OM 4
Вот краткое описание функций физических кнопок на DJI OM 4 и способов их использования:
Кнопка МНажав кнопку M один раз, вы можете переключаться между режимами видео и фото.Двойное нажатие меняет ландшафт на портретный режим и наоборот. Двойное касание — это все, что вам нужно, если вы создаете портретный контент, который отлично подходит для всех поклонников социальных сетей!
Ползунок масштабированияПолзунок масштабирования, расположенный на левой стороне DJI OM 4, позволяет вам управлять камерой телефона для творческих кадров.
Джойстик Шаг и панорамирование — это движения подвеса, которыми можно управлять с помощью встроенного джойстика на DJI OM 4.
Если вы дважды нажмете на курок, вы сможете центрировать свой телефон. А если последовательно трижды нажать на спусковой крючок, можно переключаться между передней и задней камерами.
Однократное нажатие кнопки спуска затвора позволяет сделать снимок или начать и остановить запись в зависимости от режима, в котором вы сейчас находитесь. Вы можете нажать и удерживать кнопку спуска затвора, чтобы активировать серийную съемку в режиме фото.
Как использовать ActiveTrack 3.0 на DJI OM 4
Вам интересно, как использовать функцию ActiveTrack на DJI OM 4? Больше ни слова!
ActiveTrack 3.0 на DJI OM 4 не ограничивается только распознаванием лиц взрослых. Благодаря передовым алгоритмам глубокого обучения распознавание лиц ActiveTrack было значительно обновлено. Теперь он может распознавать и отслеживать еще больше, будь то первые шаги вашего ребенка или игривого щенка.
Допустим, вы находитесь в «дикой местности» и хотите что-то отследить как можно быстрее.Нажмите курок один раз, и DJI OM 4 автоматически обнаружит и отследит ваш объект в центре поля зрения вашей камеры.
Управление триггером делает отслеживание проще, чем когда-либо.
ActiveTrack также можно включить на DJI OM 4, буквально нарисовав зеленый прямоугольник вокруг вашего объекта в приложении DJI Mimo.
Управление жестами lDJI предоставляет два типа управления жестами с DJI OM 4. Для первого варианта у вас есть жест ладонью , что означает, что вы можете поднять руку, и она начнет делать фото или видео.Второй — жест V « победа» (мы все победители с DJI OM 4). Оба жеста активируют функции управления жестами.
Что мне действительно нравится в новом DJI OM 4, так это то, что теперь вы можете остановить запись одним из вышеупомянутых жестов без необходимости возиться в меню. Это действительно полезная функция, особенно когда вы снимаете себя с расстояния в пару метров. Обратите внимание, что перед процессом активации идет трехсекундный обратный отсчет.
Управление жестами также можно отключить, чтобы избежать нежелательной активации.
Как сделать таймлапс на DJI OM4
Одной из моих самых важных и любимых функций подвеса телефона является режим таймлапса. Если вы новичок в цейтраферной съемке и не совсем понимаете, что это такое, вы довольно быстро узнаете ответ! Я бы сравнил таймлапс-видео с путешествием во времени. Зритель быстро перемещается вперед, сжимая минуты или часы отдельных изображений в длинный клип.
youtube.com/embed/IwCoX1ETXnA?feature=oembed&enablejsapi=1&origin=https://store.dji.com» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/> С DJI OM 4 стало проще, чем когда-либо, создавать эпические замедленные фотографии без каких-либо сложных навыков постобработки. Куча алгоритмов делает все, чтобы помочь процессу создания.
Как и в случае с любыми другими функциями DJI OM 4, вам необходимо прокрутить список функций и выбрать правильный режим. Доступ к настройкам таймлапса можно получить в верхней части экрана. Вы можете установить интервал и продолжительность, которые представляют собой время между вашими фотографиями и общее время съемки соответственно.
Чтобы сделать функцию таймлапса DJI OM 4 еще более захватывающей, теперь вы можете выбрать Motionlapse, который расположен рядом с настройкой продолжительности. Установите нужное направление, потянув за физический джойстик, и нажмите +, чтобы установить первое положение.
Из четырех позиций нужно выбрать как минимум две. После установки позиций вы можете выбрать разрешение, FPS/ISO, скорость затвора/EV. Нажмите кнопку спуска затвора и возьмите кофе.
Как использовать CloneMe Pano на DJI OM 4
Клонируйте себя и будьте в нескольких местах одновременно.Нет необходимости проходить сложный и трудоемкий процесс редактирования. Не говоря уже о затратах на использование профессионального стороннего программного обеспечения для редактирования. По сути, DJI CloneMe Pano делает несколько фотографий с заданным интервалом, объединяя все фотографии в эпическую панораму.
Переключитесь на фронтальную камеру, быстро нажав на курок три раза. Идите вперед и выберите значок панорамы на экране DJI Mimo и выберите функцию CloneMe. Простое нажатие кнопки спуска затвора запустит процесс.У вас есть четыре секунды, чтобы занять позицию до окончания обратного отсчета. Доберитесь до следующей позиции и дождитесь следующего выстрела. Процесс необходимо повторить три раза, так как три изображения сшиваются вместе.
Как использовать динамическое масштабирование на DJI OM 4
Динамическое масштабирование преобразует восприятие вашей аудитории за счет создания эффекта деформации переднего и заднего плана.
Эта функция определенно предлагает удар и выводит кинематографию вашего телефона на новый уровень.
Переключитесь на динамическое масштабирование, прокручивая функции и выбирая нужный эффект. Перетащите рамку вокруг объекта и подождите, пока появится зеленая рамка.
Нажмите кнопку спуска затвора и двигайтесь назад (рекомендуется шаг ниндзя). Для эффекта перемещения вам необходимо остановить запись при достижении 3-кратного увеличения или более. Для эффекта движения достаточно 1-кратного увеличения! Как и любые другие автоматизированные функции DJI OM 4, приложение DJI Mimo автоматически создает финальную сцену.
Купить DJI OM 4
Без сомнения, DJI OM 4 — это наиболее функциональный подвес для телефона DJI по отличной цене. Магнитный дизайн интуитивно понятен и позволяет быстро начать съемку в любое время. Складная конструкция облегчает транспортировку стабилизатора в сумке или на стропе. Моторы также были улучшены, чтобы выдерживать больший вес, что удобно, если вы используете дополнительные объективы или фильтры, прикрепленные к вашему мобильному устройству.Чуть не забыл упомянуть невероятные 15 часов автономной работы, которые вы получаете с DJI OM 4. Если вы видеоблогер, путешественник, профессионал или новичок, DJI OM 4 — мой выбор для создания веселых стабилизированных кадров.
Купить сейчас
Другие статьи DJI OM 4:
DJI OM 4 против DJI Osmo Mobile 3: что нового?
DJI OM 4: характеристики, характеристики, распаковка
Часто задаваемые вопросы о DJI OM 4: магнитный дизайн, срок службы батареи и многое другое
Лучший стабилизатор для телефона: подробное руководство по покупке (2020)
лучших камер для смартфонов 2020 года: как стабилизировать кадры на телефоне
Представленные продукты выбираются нашей редакционной командой независимо друг от друга, и мы можем получать комиссию от покупок, сделанных по нашим ссылкам; розничный торговец также может получать определенные данные, подлежащие аудиту, для целей бухгалтерского учета.
Камеры смартфонов за последние несколько лет стали намного мощнее благодаря значительному прогрессу в программном обеспечении, DSP (цифровых сигнальных процессорах), а также миниатюризации объективов и другого оптического оборудования.
Есть большая вероятность, что ваш телефон может записывать видео в формате 4K (Ultra HD) и определенно 1080P (Full HD), но если вы хотите использовать его не только для обычных домашних фильмов, вам понадобится смартфон. установка камеры. Камера-риг — это портативное устройство, похожее на клетку и выполняющее две важные функции.
Во-первых, он позволяет снимать более стабильные (менее трясущиеся) кадры, держась за ручки с правой и левой сторон установки. Использование двух рук вместо одной существенно снижает дрожание видео по сравнению с тем, чтобы держать телефон одной рукой. Корпус видеоустановок, которые мы рекомендуем, также имеет небольшое винтовое крепление, которое позволяет прикрепить их к штативу, что является отличным вариантом для влогеров или других видеопроизводителей, работающих в одиночку.
Вторая причина использовать камеру для смартфона заключается в том, что она предназначена для работы с такими важными аксессуарами, как миниатюрные светодиодные фонари и микрофоны, которые могут улучшить внешний вид и звук ваших записей.
На креплениях для камер смартфонов есть выемки или отверстия для винтов стандартного размера (похожие на те, которые вы используете для крепления их к штативу), куда можно прикрепить эти аксессуары.
Значительно уменьшая дрожание ваших записей и улучшая качество видео и звука, установка камеры смартфона может реально изменить ваши результаты. Мы собрали несколько отличных вариантов, если вы заинтересованы в том, чтобы более серьезно относиться к видео со своего смартфона, независимо от того, являетесь ли вы любителем выходного дня, начинающим YouTube или TikToker или любителем семейного кино.
Что нужно знать перед покупкой видеоустановки для смартфона
При выборе подходящей видеосистемы для смартфона следует учитывать множество факторов; ниже приведены наиболее важные из них, которые мы учитывали при изучении этого списка.
Вес: При использовании камеры смартфона ее необходимо держать в течение длительного времени (если только вы не устанавливаете ее на штатив), что может утомить.
Все те, которые мы рекомендуем, весят от одного фунта до 1.5 фунтов, что не должно казаться слишком тяжелым, так как вы держите установку обеими руками.
Совместимость с телефонами: Каждый смартфон, который мы выбрали для этого руководства, может работать с самыми разными телефонами. Ни один из них не предназначен для телефонов iPhone или Android, поэтому вы можете продолжать использовать выбранную вами установку, если обновите свой телефон.
Дополнения: Как мы упоминали ранее, большое преимущество использования камеры для смартфона заключается в возможности подключения основных аксессуаров.Некоторые производители прилагают аксессуары к своим установкам, так что вы можете получить еще больше удовольствия из коробки.
1. Видеоустановка FocusFoto для смартфона
FocusFoto определенно думал о более неопытных видеоэнтузиастах, когда собирал камеру для смартфона.
При весе 1,32 фунта это снаряжение является одним из двух самых тяжелых вариантов в нашем руководстве, но его не должно быть слишком сложно удерживать в течение более коротких промежутков времени.
Крепление в середине установки может удерживать телефоны с экранами от четырех до семи дюймов, то есть практически все они.
Отличительной чертой этой камеры для смартфона является то, что она является частью комплекта, включающего микрофон и светодиодную подсветку. Оба вставляются в крепления «обуви», которые являются стандартным слотом, используемым несколькими производителями аксессуаров для камер. Светодиодный свет имеет максимальную мощность 5,5 Вт (Вт), максимальную яркость 800 лм (люмен) и цветовую температуру 6000 К (Кельвин).
Максимальная яркость светодиодной подсветки добавит достаточное количество дополнительного света к вашим снимкам, но она не должна быть единственной, на которую вы полагаетесь во время ночных съемок.Его цветовая температура будет излучать «теплый» (янтарный) свет, поэтому убедитесь, что объект или пейзаж, который вы снимаете, выиграют от легкого оттенка.
Компания FotoFocus выбрала тонкий направленный микрофон в комплекте с камерой, что является отличной новостью для блоггеров.
Этот тип микрофона улавливает звук именно там, куда он направлен (скорее всего, ваше лицо), и не улавливает окружающий шум, который вам придется отредактировать позже. Микрофон также поставляется с пушистым ветрозащитным экраном, чтобы изолировать его от дополнительных шумов.
Единственным недостатком этого микрофона является то, что он заканчивается разъемом 3,5 мм. В большинстве смартфонов нет разъема для наушников, поэтому для его подключения вам потребуется адаптер. Тем не менее, наличие микрофона — отличное дополнение.
Если вы только начинаете, эта установка — отличный набор аксессуаров, которые вам действительно захочется использовать.
Плюсы: Эта камера для смартфона поставляется со светодиодной подсветкой и микрофоном, которые помогут улучшить качество видео и звука ваших записей без дополнительной настройки.
Минусы: Немного тяжеловат, для использования микрофона, скорее всего, понадобится адаптер.
Предоставлено Amazon
Amazon
Купить: Видеосистема FocusFoto для смартфона в $58,992.
Алюминиевая видеоустановка для смартфона YELANGUYELANGU применил несколько иной подход при разработке своей камеры для смартфона, которую можно использовать как с клеткой, так и без нее.
При весе 1,2 фунта это самая легкая камера для смартфона в нашем руководстве, и вы можете почувствовать разницу, если планируете использовать ее для более длинных снимков.Он имеет выступы для пальцев с обеих сторон и изогнутую заднюю часть, что делает захват более легким и удобным.
Эта камера для смартфона будет работать с телефонами с экранами от четырех до семи дюймов, что на данный момент охватывает почти все модели телефонов. YELANGU не включает никаких аксессуаров в комплект камеры для смартфона, но вы можете прикрепить два из них к креплениям для обуви стандартного размера в верхней части крепления.
Хотя это выглядит как стандартная камера, вы можете разобрать раму на пять отдельных частей.После того, как он будет разобран, вы можете прикрепить крепление для смартфона к одной из рукояток установки, чтобы создать ручной подвес.
Профессиональные операторы камеры используют подвесы для уменьшения дрожания при записи.
Использование штатива для камеры в режиме карданного подвеса обеспечивает большую устойчивость, чем удерживание его в одной руке, но меньшую устойчивость, чем при использовании полностью прикрепленного штатива. Это компромисс, но очень приятно, что YELANGU дает вам возможность использовать любой режим в зависимости от ситуации.
Если вам нужна модульная установка для камеры смартфона и вы хотите выбрать собственные аксессуары, вам обязательно стоит рассмотреть этот вариант.
Плюсы: Легкая рама и специальные ручки для пальцев облегчают удержание этой камеры. Установка может быть деконструирована и использована в качестве карданного подвеса.
Минусы: В комплекте нет аксессуаров.
Предоставлено Amazon
Amazon
Купить: YELANGU Алюминиевая видеоустановка для смартфона в3. Трансформируемая установка DREAMGRIP Evolution PRO
Если вы решили полностью использовать свой смартфон в качестве профессиональной камеры, DREAMGRIP Evolution Pro поможет вам серьезно улучшить свои навыки.
Установка весит 1,32 фунта, что соответствует самому тяжелому варианту в нашем руководстве. Однако на каждой ручке есть захваты для пальцев, что облегчит ее удержание. DREAMGRIP не дает точных характеристик совместимости смартфонов, но если ваш телефон был произведен в течение последних пяти лет, он должен подойти.
Evolution Pro не поставляется с какими-либо аксессуарами, но готов работать с некоторыми из них. В верхней части установки есть три крепления для аксессуаров стандартного размера и два башмака.Как видно на картинке ниже, к ригу можно одновременно прикрепить две камеры, микрофон и два источника света.
Возможность снимать видео под разными углами открывает множество возможностей. Учтите следующее: вы можете направить одну камеру на себя, а другую — на событие, которое вы смотрите в прямом эфире, чтобы записать видео реакции в реальном времени. Если у вас есть два сверхярких светодиодных фонаря, вы можете использовать установку для записи красивых видео в условиях очень слабого освещения.
Крепление для камеры смартфона также является модульным.Он установлен на направляющей, поэтому вы можете расположить свой телефон в нужном месте, чтобы сделать идеальный снимок. Дополнительное крепление позволяет использовать внешний объектив (зум, широкоугольный, макросъемка) для записи видео, которые ваш телефон не может достать из коробки. Байонет подходит для любых объективов сторонних производителей с резьбой 17–37 мм, что является отраслевым стандартом.
DREAMGRIP не включает в себя ни один из этих аксессуаров в коробке, но дает вам возможность со временем создать идеальную настройку камеры смартфона (или все сразу, мы не будем судить).Если вы прыгаете в видеосъемку на смартфон обеими ногами, это установка камеры, которую вы должны получить.
Плюсы: Пять креплений позволяют создать сложную видеоустановку с аксессуарами по вашему выбору.
Минусы: Аксессуаров в комплекте нет, а конкретной информации о совместимости со смартфоном производитель не дает.
Предоставлено Amazon
Amazon
Купить: DREAMGRIP Evolution PRO Трансформируемый… в 99 долларов.99лучших стабилизаторов видео для сотовых телефонов для бездрожательного видео о путешествиях
Эй, путешественник! Пока ты здесь, присоединяйся к списку моих друзей, чтобы получить все преимущества, которые я предлагаю в Travel is Life.
tl;dr: Я выбираю стабилизатор Zhiyun Smooth Q.
Несколько месяцев назад я начал создавать видео о путешествиях, которые вы можете посмотреть на Facebook или YouTube, и до сих пор я полностью создавал каждое видео, используя свой мобильный телефон как для записи видео, так и для озвучивания.Находясь в Медельине, Колумбия, в последние несколько месяцев, у меня не было с собой другого видеооборудования, но я не позволил этому остановить меня. Тем не менее, я собираюсь совершить короткую поездку в США через несколько дней, и, находясь там, я собираюсь обновить часть своего оборудования.
Три вещи, которые, я думаю, будут иметь большое значение для моей производственной ценности: 1) Стабилизатор, 2) Однонаправленный микрофон и 3) Дрон. Сегодняшняя статья посвящена поиску подходящего стабилизатора для моего телефона (это Samsung Galaxy S7).
Кстати, если вы увлекаетесь видеоблогами о путешествиях, ознакомьтесь с моей статьей «21 факт, который я узнал от Nas Daily о блогах о путешествиях»
Вот что я ищу в стабилизаторе для сотового телефона:
- 3-осевой стабилизатор: Стабилизаторы карданного подвеса используют бесщеточные двигатели, чтобы ваш смартфон оставался устойчивым. Двухосевые подвесы стабилизируют наклон и вращение, а трехосные стабилизаторы стабилизируют панорамирование. Мне нужна трехосевая съемка, потому что в своих видео я часто делаю панорамные снимки городов и пейзажей.
- Аккумуляторы: Я не хочу покупать аккумуляторы по всему миру, поэтому я ищу стабилизатор со встроенным аккумулятором (который есть у большинства лучших). В идеале батарея работает более 10 часов, поэтому ее можно использовать как аккумулятор и заряжать мой телефон, пока я его использую.
- Приложение для Android: Это само собой разумеется, но стабилизатор должен иметь программное обеспечение, предназначенное для работы с моим оборудованием, которым являются Samsung Galaxy S7 и ноутбук Lenovo Yoga 910.Не все стабилизаторы работают с каждой операционной системой.
- Легкий и компактный: Все, что у меня есть, помещается в одну сумку, и я бы хотел, чтобы так оно и было. Большие и тяжелые стабилизаторы работают лучше, потому что их вес действует как уравновешивающий агент, чтобы ваша камера была устойчивой, поэтому мне, возможно, придется пожертвовать небольшим весом или качеством в том или ином направлении. Я не хочу добавлять 4 фунта в свою сумку, но также хочу что-то, что хорошо работает и может выдержать некоторый износ.
- Универсальность оборудования: Прямо сейчас я использую Galaxy S7, но было бы неплохо, если бы я мог использовать тот же стабилизатор, когда позже в этом году обновлю свой телефон до устройства с большим экраном. Раньше я использовал Samsung Note и скучал по большому экрану, поэтому я собираюсь искать стабилизатор, который также может работать с большим телефоном, таким как Pixel 2 Plus.
- Можно использовать как штатив: Имеет смысл, верно? Я давно хотел штатив, который был бы полезен для записи самого себя, а также панорамирования. Так что было бы здорово, если бы стабилизатор был встроенным.
- От дешевых до средних цен: Всегда есть риск потерять/сломать оборудование в пути или быть ограбленным во время путешествия.У меня есть страховка на мой ноутбук и мобильный телефон, но этот стабилизатор не будет застрахован. По этой причине я не хочу тратить целое состояние на стабилизатор. Я ищу золотую середину между качеством и ценой, которая, вероятно, будет около 100-150 долларов, исходя из моих исследований.
- Продано на Amazon: У меня ограниченное время, и у меня будет ограниченное окно в США для доставки вещей, поэтому мне нужно полагаться на двухдневную доставку Amazon. Это не должно быть проблемой, поскольку я полагаю, что лучшие стабилизаторы в любом случае продаются на Amazon.
- БОНУС: Это не обязательно, но мне бы хотелось, чтобы стабилизатор имел встроенный однонаправленный микрофон для записи звука лучше, чем мой телефон. Я могу купить отдельный микрофон, но если бы он был встроенным, я бы знал, что стабилизатор рассчитан на дополнительный вес.
В идеале батарея работает более 10 часов, поэтому ее можно использовать как аккумулятор и заряжать мой телефон, пока я его использую.
Раньше я использовал Samsung Note и скучал по большому экрану, поэтому я собираюсь искать стабилизатор, который также может работать с большим телефоном, таким как Pixel 2 Plus.
Это не должно быть проблемой, поскольку я полагаю, что лучшие стабилизаторы в любом случае продаются на Amazon.Соответствует ли 3-осевой стабилизатор Zhiyun Smooth-Q моим критериям?
- 3-осевой стабилизатор карданного подвеса: Да, он предлагает неограниченное вращение по 3 осям до 360 градусов с балансировкой в один шаг путем регулировки ручки.
- Аккумуляторы: Да, от двух встроенных литий-ионных аккумуляторов емкостью 18 650 мАч, обеспечивающих до 12 часов непрерывной записи (при условии, что мой телефон не взорвется до этого), а аккумулятор можно заряжать изнутри устройства. Я также могу использовать его для подзарядки телефона во время съемки.
- Приложение для Android: Обновленное приложение APP-ZY PLAY APP поддерживает параметры автоматического отслеживания, интервальной съемки и фильтрации.
- Легкий и компактный: Устройство весит всего 450 грамм и составляет 14.7 х 6,1 х 2,9 дюйма.
- Универсальность оборудования: Это устройство может работать с полезной нагрузкой от 75 до 200 г. Мой Samsung Galaxy S7 весит 152 грамма, а Google Pixel 2 Plus — 143 грамма, так что я буду готов купить этот телефон и мой будущий телефон.
- Можно использовать как штатив: Да, в этом конкретном объявлении продавец предлагает в подарок штатив, который крепится к нижней части стабилизатора.
- От дешевых до средних цен: Да, это соответствует установленному мною бюджету.
- Продано на Amazon: Да, вот ссылка на покупку на Amazon.
- МИКРОФОН (БОНУС): Нет, он не предлагает встроенный микрофон, но я нашел несколько небольших микрофонов для смартфонов, которые я собираюсь заказать примерно за 25 долларов.
3-осевой стабилизатор Zhiyun Smooth-Q Отзывы
На бумаге Zhiyun Smooth-Q выглядит так, как будто он соответствует моим критериям в отношении технических характеристик, но хорошо ли он работает? Отзывы на Amazon были в основном положительными благодаря проверенным покупкам, что является хорошим началом.Лишь горстка людей дала этому подвесу дерьмовый обзор, но из того, что они написали, у меня сложилось впечатление, что они либо не знали, как правильно им пользоваться, либо получили лимон, что случается с технологиями. Я также посмотрел на YouTube, чтобы увидеть стабилизатор в действии.
Что вы думаете? Вы использовали этот кардан?
Если да, поделитесь своими мыслями о Zhiyun Smooth-Q в разделе комментариев ниже.
Или, если у вас есть опыт работы с другим стабилизатором, который вы хотели бы порекомендовать, не стесняйтесь сделать это.
Хотя я выбираю Zhiyun Smooth-Q, потому что он соответствует моим конкретным критериям, я хочу показать вам мои бегуны, занявшие второе место. Это были стабилизаторы, которые я также рассматривал. Под каждым подвесом я напишу причины, по которым я выбрал Zhiyun.
#1) Ручной стабилизатор карданного подвеса Hohem
Товар не найден.
Ручной стабилизатор Hohem имеет 3 оси, имеет высокую оценку, имеет встроенный аккумулятор, который подзаряжает ваш телефон во время его использования, легкий, работает с моими нынешними и будущими телефонами, поставляется с приложением для Android и находится в рамках моего бюджета. .Большинство пунктов в моем списке были отмечены этим. Причина, по которой я не выбрал этот стабилизатор, заключается в том, что он не поставляется со штативом и не предлагает подключение к штативу.
В основном он предназначен для крепления к себе или велосипедам, и было бы здорово, если бы я использовал его по назначению.
#2) 3-осевой стабилизатор Feiyu SPG
Товар не найден.
3-Axis Gimbal Feiyu SPG был моим близким соперником, и я серьезно рассматривал его. Он удовлетворяет всем моим критериям выше и имеет высокую оценку.Единственная причина, по которой я выбрал Zhiyun Smooth-Q, заключается в том, что у него было больше положительных отзывов, а цена была на 60 долларов дешевле, чем у Feiyu SPG на момент покупки.
#3) 3-осевой ручной стабилизатор EVO SHIFT
3-осевой ручной стабилизатор EVO SHIFT также является популярным и высоко оцененным стабилизатором. Подобно Feiyu SPG, он удовлетворяет моим критериям стабилизатора, но стоит на 50 долларов дороже, чем Zhiyun Smooth-Q.
Самые продаваемые стабилизаторы подвеса для смартфонов
И, наконец, если вам интересно сравнить мой лучший выбор с бестселлерами Amazon, вот 10 лучших стабилизаторов подвеса для смартфонов.
Где ваши примеры видео Павел?
Я обновлю этот пост после того, как опубликую свое следующее видео, записанное с помощью Zhiyun Smooth-Q. Так что ищите это в ближайшее время. Подпишитесь на мой Facebook, чтобы получать обновления.
ОБНОВЛЕНИЕ: Когда я был в США, я потерял мяч в плане выполнения всего, что было в моем списке, и я не смог заполучить Zhiyun Smooth-Q. Мой друг приедет навестить меня в Перу из США в апреле, и я могу попросить его принести его для меня тогда.А пока извините за трясущиеся видео! Я пошел дальше и опубликовал этот пост, так как он включает в себя мое исследование и мое решение о покупке — и, возможно, тем временем я могу получить некоторые отзывы от других о том, с какими подвесами они добились успеха. Я обязательно обновлю его снова после того, как получу Zhiyun Smooth-Q.
Последнее обновление от 29 апреля 2021 г. / Партнерские ссылки / Изображения из Amazon Product Advertising API
Что такое кардан? Новый аксессуар для камеры, о котором все говорят
Некоторое время назад я наткнулся на сообщение Reddit, в котором было видео скейтбордиста, путешествующего по лондонскому скейтпарку — , записанное его собакой .
Катание на скейтборде само по себе довольно круто, но больше всего бросается в глаза то, насколько стабильны кадры. Как оказалось, секрет не в какой-то черной магии, а в довольно аккуратном аксессуаре, известном как «карданный» стабилизатор.
Подвес — это инструмент, в котором используются моторы и интеллектуальные датчики для поддержки и стабилизации камеры. Это означает, что вы можете снимать плавные видеоматериалы в движении.
Ручной стабилизатор для GoPro.Как работает стабилизатор
В Голливуде кинопродюсеры в прошлом обычно использовали очень дорогие Dollys или Steadicams, в которых использовались физические движущиеся части для обеспечения устойчивости.Эти инструменты не управляются компьютером, поэтому они требуют от оператора высокой квалификации в их использовании.
Профессиональные киностудии используют невероятно дорогое оборудование, чтобы кадры оставались стабильными. Ой! Gimbals, с другой стороны, представляют собой более новый «цифровой» тип миниатюрного стабилизатора.
У них есть собственный маленький мозг, и они используют сложные способности обнаружения движения, чтобы различать преднамеренные движения видеооператора и нежелательное дрожание камеры.
Давайте на минутку рассмотрим ваш телефон.Скорее всего, в него встроены акселерометры и гироскопы, которые позволяют ему определять, когда вы переворачиваете экран или поднимаете его со стола.
Кардан также имеет все эти сенсорные возможности, ПЛЮС несколько подвижных шарниров и крепление для камеры. Благодаря использованию бесшумных (очевидно, вы не хотите, чтобы звук мотора улавливался микрофоном!) бесщеточных моторов, которые выполняют микрорегулировку кронштейнов, установленная камера может быть полностью устойчивой — так же, как когда вы поднимаете и перемещаете микрофон. курица вокруг:
Пристальный взгляд на науку, стоящую за стабилизаторами
Я не собираюсь претендовать на звание эксперта по физике карданного подвеса, но я могу, по крайней мере, рассказать вам об этом.
Любой физический объект может вращаться в трех измерениях: по тангажу, рысканию и крену. Если вы знакомы с регулировкой штативов для фотоаппаратов, у вас, вероятно, есть опыт регулировки по всем трем осям, чтобы получить идеально выровненный снимок.
Три оси вращения: тангаж (он же наклон), рыскание (он же панорамирование) и кренДрожащая камера, очевидно, будет иметь случайное нежелательное движение по всем трем осям. Однако можно эффективно противодействовать этим движениям, производя движения в противоположном направлении.По сути, мы делаем совершенно противоположные движения по тангажу, рысканию и крену и вуаля, у нас есть совершенно стабильная камера.
Это не высшая математика, но как мы можем создать такие точные контрдвижения? Современные технологии, конечно.
В моторизованном карданном подвесе «инерциальные измерительные блоки» или IMU (причудливый способ сказать датчики движения и вращения) немедленно отправляют данные о движении на компьютер, который, в свою очередь, рассчитывает, какое противодвижение необходимо для каждой оси.
Конечно, иногда оператор намеренно наклоняет камеру. Поэтому компьютер использует продвинутые эвристические алгоритмы, которые могут определить, было ли движение преднамеренным или нет. Довольно аккуратно, правда?
В контексте фото/видеосъемки оси чаще называют наклоном, вращением и панорамированием.2-осевой и 3-осевой подвес
Большинство стабилизаторов будут либо 2-осевыми, либо 3-осевыми. Вы, вероятно, можете догадаться, что 3-осевой лучше. Однако 3-осевой карданный подвес дороже, и разница, которую дает дополнительный шарнир, может быть недостаточной, чтобы оправдать дополнительные затраты.
Двухосный подвес корректирует камеру, которая качается вперед и назад или качается из стороны в сторону. Это не исправит нежелательные движения по оси рыскания. С другой стороны, трехосный подвес корректирует нежелательное дрожание по оси рыскания, что приводит к еще более стабильной съемке.
Когда вы записываете видео, вполне вероятно, что у вас есть возможность уменьшить дрожание камеры, особенно по одной оси.
Таким образом, 2-осевой стабилизатор вполне подходит для многих целей.
3-осевой стабилизатор имеет свои недостатки. У него есть дополнительный шарнир, что означает, что он весит больше. Это особенно большой недостаток, если вы хотите использовать его с дроном с камерой, где более тяжелая нагрузка может сократить время полета дрона. 3-осевой подвес также имеет дополнительный двигатель. Дополнительный двигатель означает большее потребление батареи подвесом и, следовательно, более короткий срок службы батареи.
Как стабилизировать видео с помощью стабилизатора
Использовать стабилизатор очень просто. После настройки он выполняет всю тяжелую работу по стабилизации за вас, поэтому самое сложное — найти что-то интересное для съемки.
После подключения к вашей камере стабилизатор будет выполнять всю стабилизацию за вас. Очень просто! Однако, по крайней мере в начале, будут некоторые сложности. Во-первых, вам нужно выбрать правильный стабилизатор для вашей камеры.
Если вы используете GoPro или iPhone, можно использовать небольшой ручной стабилизатор. Стабилизаторы iPhone обычно также могут вмещать GoPro благодаря их регулируемым зажимам, хотя стабилизатор GoPro будет иметь более прямую совместимость. Я провел всестороннее тестирование и составил список лучших стабилизаторов для iPhone и лучших стабилизаторов для GoPro.
С другой стороны, если вы хотите использовать стабилизатор с вашей цифровой зеркальной или видеокамерой, вам понадобится стабилизатор гораздо большего размера. Эти большие стабилизаторы, конечно, также будут стоить намного дороже. Вот мой список лучших стабилизаторов для DSLR.
Получив подвес, следуйте инструкциям по подключению к нему GoPro/телефона/цифровой зеркальной фотокамеры/видеокамеры, и все готово. Просто имейте в виду, что подвес предназначен только для компенсации этих действительно маленьких движений , а не более крупных.Например, если вы поднимаетесь по лестнице, вся камера будет двигаться вверх и вниз.
Если вы этого не хотите, вам все равно нужно будет целенаправленно удерживать камеру, движущуюся вверх по плавной линии.
Карданы против механических стабилизаторов
Hollywood в течение многих лет производил удивительно стабильные кадры, но они не полагались ни на одну из этих новых технологий подвеса. Вместо этого они использовали причудливые механические стабилизаторы, называемые Steadicams. Эти звери используют кучу больших противовесов, маленьких противовесов, гаек, болтов, пружин и многого другого, чтобы механически противодействовать дрожанию камеры.
Голливудское/телевизионное видеозаписывающее оборудование просто слишком велико для моторизованных подвесов. Gimbals — это новое явление, технически осуществимое только из-за небольшого размера GoPro, iPhone, беспилотных камер и зеркальных камер. Они технически более совершенны, чем механические стабилизаторы , но профессиональные киностудии используют оборудование для камер, которое слишком велико для электронных двигателей.
Большинство пользователей GoPro, iPhone и DSLR захотят использовать стабилизаторы для стабилизации видео.Многие видеооператоры ЖЕЛАЮТ иметь моторизованный подвес для своих огромных видеокамер, но у них его просто нет.

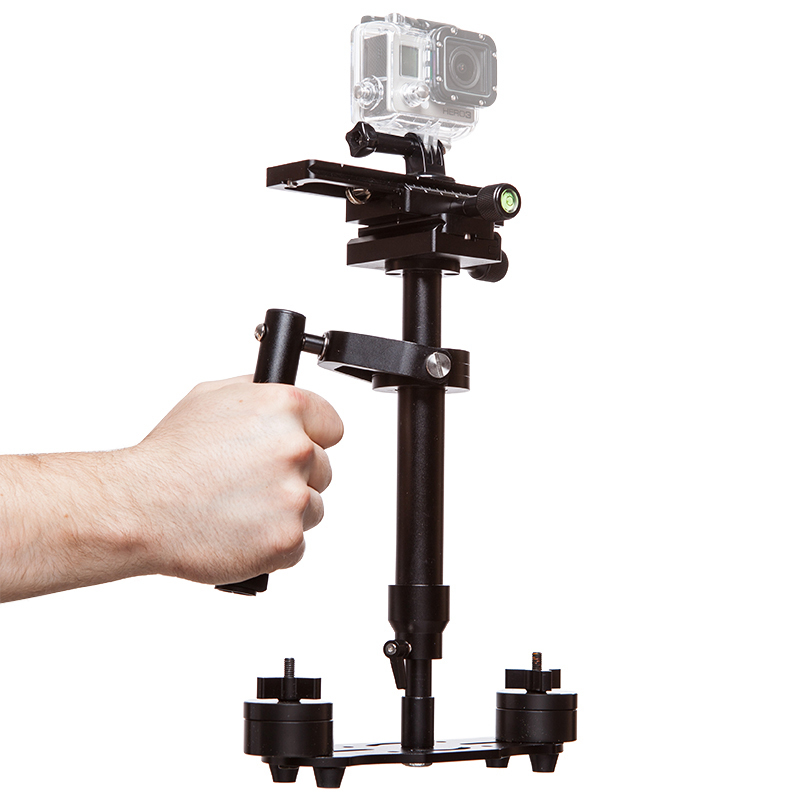

Однако стоит отметить, что механические стабилизаторы существуют для GoPro, телефонов и зеркальных фотокамер. Они дешевле моторизованных подвесов, но не так эффективны и требуют от оператора умелого их использования. Они использовались видеооператорами-любителями до того, как появились моторизованные стабилизаторы, но на самом деле у них больше нет причин для существования (кроме того, что им не требуется батарея).
Компания, известная как Glidecam, была лидером в области стабилизации для небольших камер до того, как появились подвесы, но нет никаких сомнений в том, что моторизованные стабилизаторы — это направление, в котором движется индустрия смартфонов и экшн-камер.
