Видеорегистратор f900lhd прошивка: F900LHD — Прошивки — GPS-навигаторы, видеорегистраторы

Содержание

Программа Ambarella DirectUSB v.2.2.28.0

Последняя версия программы Ambarella DirectUSB III предназначена для установки и восстановления программного обеспечения (прошивки) в видеорегистраторах, видеокамерах, использующих процессоры фирмы Амbаrella.

Поддерживаемые процессоры:

  • Ambarella A2: A2S30, A2S60, A2S70
  • Ambarella A5: A5S30, A5S50, A5S90
  • Ambarella A7: A7LA30, A7LA50, A7LA50D, A7LA55, A7LA70, A7LA70D, A7LA75, A7LA85
  • Ambarella A12: A12A35, A12A55, A12A75
Если устройство не включается, не спешите обращаться в сервис-центр. Попробуйте восстановить прошивку с помощью программы Ambarella DirectUSB.

Восстановление прошивки требуется в следующих случаях:

  • Стирание прошивки в случае внешних воздействий (нестабильное питание, статическое электричество).
  • Неудачная прошивка с помощью карты памяти (например, регистратор выключился в процессе прошивки).
  • Использование прошивки от другого устройства.
  • Иногда прошивка с карты памяти может устанавиться «криво», наложившись на старую прошивку.
  • Замена микросхемы NAND-памяти (Flash Memory), в которой хранится прошивка.

Обновление прошивки происходит следующим образом. Видеорегистратор переводится в режим программирования, путем нажатия и удержания определенной кнопки. Затем устройство подключается к USB-порту компьютера. Используя программу Ambarella DirectUSB, в NAND память устройства «заливается» новая прошивка.

Прошивка с помощью Ambarella DirectUSB

TrendVision выпустила специальную версию программы Ambarella DirectUSB. В неё вшиты последние прошивки TrendVision для Ambarella и сделаны предварительные настройки. Программу можно использовать для любых устройств Ambarella других производителей, если имеется исходный файл прошивки.

1. Скачайте файл TrendVision DirectUSB-III.zip и распакуйте его

2. Запустите файл установки TrendVision DirectUSB-III.exe, дважды щелкнув по нему

3. После установки программы, на рабочем столе появится иконка программы DirectUSB-III
— Программа устанавливается в папку C: \ Program Files (x86) \ TrendVision \ USB-III \
— Прошивки находятся в папке C: \ Program Files (x86) \ TrendVision \ USB-III \ FW \
— Драйвера находятся в папке C: \ Program Files (x86) \ TrendVision \ USB-III \ Driver \

4. Нажмите и отпустите кнопку RESET на видеорегистраторе.

5. Нажмите и удерживайте кнопку для входа в режим программирования и подключите видеорегистратор к USB-порту компьютера. Кнопки для входа в режим программирования:
— MR-700, MR-712, MR-720, MR-715, MR-720 кнопка программирования — REC (вторая слева)
— TDR-708, TDR-718, TDR-719 кнопка программирования — MODE (нижняя слева)
— Combo — кнопка программирования (нижняя справа)
— TV-103 кнопка программирования > (крайняя правая)
— TV-100, TV-102, TV-Q2N, TV-Q2, TV-Q5, TV-Q5NV, TV-107 кнопка программирования — REC
— Для устройств других производителей можно попробовать по очереди удерживать все кнопки

6.

Войдите в диспетчер устройств (Компьютер \ Управление \ Диспетчер устройств) и убедитесь в том, что новое устройство определилось как «Ambarella Evolution Board 1.2.3.0». Если устройство определилось как «Неизвестное устройство» придется устанавливать драйвера вручную (описано ниже).

7. Если устройство вообще не обнаружилось в диспетчере устройств, можно попробовать нажать на 3-5 сек. кнопку POWER. Или переподключите устройство в другой порт USB.

8. После определения компьютером, в независимости от установки драйверов, можно отпустить кнопку программирования.

9. Если драйвера не установились (это возможно для Windows 8 и Windows 10) и в диспетчере устройств появилось «Неизвестное устройство», необходимо отключить проверку цифровых драйверов на вашем ПК. Возможно, придется установить драйвера вручную: щелкнуть правой мышкой на «Неизвестное устройство» -> Обновить драйвер -> Выполнить поиск драйверов на этом компьютере -> Искать драйвер в следующем месте -> выбрать папку

C: \ Program Files (x86) \ TrendVision \ USB-III \ Driver -> OK -> Далее. Разрешить установку драйверов.

10. Запустите программу DirectUSB-III, щелкнув иконку на рабочем столе. На вкладке Download необходимо выбрать модель процессора Model: A2, A5, A7 или A12 вашего видеорегистратора и путь к файлу прошивки в поле Firmware Programming. Прошивки для видеорегистраторов TrendVision находятся в папке C: \ Program Files (x86) \ TrendVision \ USB-III \ Driver \. Их можно выбрать, нажав на кнопку . Название прошивки содержит название модели. Для устройств других производителей, файл прошивки должен иметь расширение

«.elf». и путь к прошивке выбирается с помощью кнопки Choose. Тип процессора по моделям:
— MR-700, MR-710, MR-715, MR-720, TDR-708, TDR-718, TDR-719, Combo — процессор Model: A7
— TV-103, TV-102, TV-107, TV-108, TV-Q2, TV-Q5 — процессор Model: A2
— TV-Q5NV — процессор Model: A5

11. Щелкните на кнопку Connect. Если устройство подключено правильно, индикатор Status окрасится в зеленый цвет, с надписью OK.

12. Загрузите прошивку, нажав на кнопку DownLoad. Продолжительность прошивки около 1 минуты. После удачной прошивки индикатор Status окрасится в зеленый цвет, с надписью OK. Если прошивка произойдет неудачно, проверьте правильность выбора процессора Model и прошивки.

13. После окончания прошивки, отключите видеорегистратор от компьютера и обязательно нажмите на кнопку RESET для выхода из режима программирования.

14. Включите видеорегистратор и сделайте сброс настроек через меню.

Как я прошивку видеорегистратора F500 ковырял / Хабр

Видеорегистратор в машине штука нужная и крайне полезная, особенно, если водитель склонен ездить по правилам. Одной из оптимальных по соотношению цена/качество является линейка F500 и их старший брат Каркам Q2. Вот тут есть большая и длинная тема обсуждения этих регистраторов.
Примерно полгода назад я стал обладателем такого устройства и очень доволен. Но захотелось его немного доработать — придать индивидуальности. Возникла эта идея в контексте регистратора как подарка. Задачей минимума была замена стартовой и финальной заставок на что-то свое. Эта задача была успешно решена, но обнаружился ещё простор для творческих поисков.
Для тех кому неинтересно читать технические подробности — на GitHub выложены исходники и бинарники (нужен .Net 4.0)

Начало

Отправной точкой для изучения структуры прошивки стали вот эти ссылки:
pixeldoc.kicks-ass.net/projects/goprohdhero/firmware/v02.05.11
goprouser.freeforums.org/search.php?author_id=4914&sr=posts
chdk.setepontos.com/index.php?topic=5890.0

А также умение регистратора самостоятельно делать резервную копию своей прошивки целиком и частями.
Посмотрев в hex-редакторе содержимое полученных файлов, сравнив с выводом регистратора в UART стало понятно как эта прошивка устроена.

Структура прошивки

Прошивка регистратора состоит из 5 секций (точное назначение их неизвестно):
[Bst] [Bld] [Pri] [Rom] [Dsp]

В секции Rom лежат ресурсы регистратора — она представляет для нас максимальный интерес.

Файл прошивки имеет следующую структуру:
Заголовок файла [Bst] [Bld] [Pri] [Rom] [Dsp]
Заголовок файла описывается следующей структурой:

unsafe public struct FileHeader
    {
        public Int32 BstStart;
        public Int32 BstEnd;

        public Int32 BldStart;
        public Int32 BldEnd;

        public UInt64 Empty0;

        public Int32 PriStart;
        public Int32 PriEnd;

        public UInt64 Empty1;

        public Int32 RomStart;
        public Int32 RomEnd;

        public Int32 DspStart;
        public Int32 DspEnd;

        public UInt32 Magik;

        public fixed byte Const[0x19F - 0x03C + 1];

        public fixed byte Empty2[0x7FF - 0x1A0 + 1];
}

Если для какого-либо типа секции Start и End равны нулю, то регистратор считает, что этой секции в файле нет.
В поле Const записаны данные назначение которых неизвестно, но они постоянны для любого сочетания секций в файле прошивки для текущей версии прошивки.

Каждая секция начинается со своего заголовка:

    unsafe public struct SectionHeader
    {
        public UInt32 CRC32;
        public UInt32 Version;
        public UInt32 Date;
        public Int32 ImgLen;
        public UInt32 Mem;
        public UInt32 Flags;
        public UInt32 Magik;

        public fixed byte Empty0[0x8FF - 0x81C + 1];
    }

Поле CRC32 рассчитывается для данных секции (без заголовка и байтов выравнивания) по самому тривиальному алгоритму.
ImgLen — фактическая длинна данных секции.
Секция Rom

В секции Rom хранятся ресурсы регистратора, организованные в простейшую файловую систему.
Данные секции Rom имеет следующий формат:
Заголовок Rom {Заголовок файла} {Содержимое файла}
Заголовок Rom
    unsafe public struct RomHeader
    {
        public Int32 FilesCount;
        public Int32 Magik;

        public fixed byte Empty0[0x10FF - 0x0908 + 1];
    }

Заголовок файла имеет следующую структуру:
    unsafe public struct RomFileHeader
    {
        public fixed byte FileNameBuf[Const.
RomFilenameLength]; public Int32 FileOffset; public Int32 FileLength; public UInt32 Magik; }

Замена ресурсов

Для замены ресурсов в регистраторе удобно пользоваться тем, что регистратор умеет отдельно прошивать файл содержащий только одну секцию. Поэтому будем генерировать файл содержащий только секцию Rom. Для этого:
1. Модифицируем FileHeader, оставив там только секцию Rom
2. Перепакуем Rom выравнивая начало каждого файла на 0x800. Количество и названия файлов нужно оставить оригинальными.
3. Пересчитаем контрольную сумму в заголовке секции.
4. Запишем всё это в выходной файл.

В итоге получилась вот такая вот программулина: github.com/magnitudo/F500Tool.

Что дальше?

В секции Rom есть файлы:
bitmaps.bin
fonts.bin
По названиям понятно, что в них хранится. С форматом пока разобраться не удалось.
Есть желающие помочь?

💣для видеорегистратора f900lhd прошивка ✔️



Главная

Loading. ..


ТЭГИ


приколы видео орел и решка черногория русские молодые политика спорт музыка события факты звёзды Дота 2 женщины альтернатива КВН драки война мультики актёры кино онлайн масяня приколы наруто видеоклипы видеобитва машины видеореклама вконтакте однокласники видеоролик дня видеоролики 2018 видеоролики без смс казино АТО ДНР ополчение смешное видео youtube приколы дом2 драки стоп хам драки я приколы видео дом2 серии дорогой ты где был русские детективные сериалы бэк ту скул пранки над друзьями новые видеоклипы, Поздравления

РЕКЛАМА



ПАРТНЁРЫ


Сообщество


для видеорегистратора f900lhd прошивка .

Автомобильный видеорегистратор F900LHD

Нажми для просмотра
Описание отсутсвует



Тэги:

Видеорегистратор DOD F900LHD

Нажми для просмотра
Описание отсутсвует



Тэги:

Вот так легко прошить видеорегистратор самому

Нажми для просмотра
Описание отсутсвует



Тэги:

Прошивка Видеорегистратор F900

Нажми для просмотра
Описание отсутсвует



Тэги:

ОЧУМЕЛЫЕ РУЧКИ. Прошивка видеорегистратора DOD F980LS

Нажми для просмотра
Описание отсутсвует



Тэги:

Как правильно прошить окирпиченный регистратор DOME D201

Нажми для просмотра
Описание отсутсвует



Тэги:

Видеорегистратор f900lhd, ДЕНЬ (china copy DOD)

Нажми для просмотра
Описание отсутсвует



Тэги:


DATAKAM AR-910 (F900LHD-Black). Инструкция по эксплуатации на русском языке.

Главная / DATAKAM AR-910 (F900LHD-Black). Инструкция по эксплуатации на русском языке.





DATAKAM AR-910 (F900LHD-Black)

Автомобильный видеорегистратор Full HD высокого разрешения

1920×1080 с записью на SDHC Class 4 карту памяти


Инструкция по эксплуатации

1. Спецификация видеорегистратора

2. Комплектация (упаковочный лист)

3. Внешний вид и назначение кнопок

4. Установка аккумулятора

5. Установка и извлечение карты памяти

6. Регулировка угла поворота камеры

7. Установка автомобильного держателя

8. Подключение питания

9. Включение и выключение

10. Меню настроек регистратора

11. Режимы работы

12. Работа в режиме регистратора

13. Работа в режиме фотоаппарата

14. Подключение к внешнему экрану

15. Воспроизведение записей

16. Форматирование карты памяти

17. Подключение к компьютеру

18. Зарядка аккумулятора

19. Предостережения

20. Устранение неисправностей

21. Гарантия на оборудование





1 Спецификация видеорегистратора

Камера Встроенная CMOS High Density MT9P031 1/2.5 5Мп (режим Фото 8Мп/12Мп интерполяция),

угол обзора 90~120 градусов, сенсор 1/3”, 4X кратный цифровой ZOOM

Запись видео Максимальное 1920х[email protected] кадров в секунду – угол обзора 90

Оптимальное 1280х[email protected] кадров в секунду – угол обзора 120

Опционально 1440х1080, 848х480, 640х480, 320х[email protected]~60 кадров в секунду

Экран 2,5” LTPS TFT LCD, возможен просмотр записей на месте

Тип записи До заполнения карты памяти / циклическая блоками по НЕТ/ 1/5/10/15/30/45 мин.

Звук Встроенный динамик с регулировкой громкости и микрофон с возможностью отключения

Подсветка 1 мощный LED светодиод

Воспроизведение Старт / Пауза; замедленная и ускоренная перемотка Х2, Х4, Х8 вперед и назад

Выбор ролика для воспроизведения переключение на следующий или предыдущий

Режим записи Автоматическое начало записи при подаче питания,

автоматическое выключение с задержкой 5 секунд при отключении внешнего питания

Фото 5Мп, разрешение 2592*1944

8Мп, разрешение 3200*2400

12Мп (интерполяция), разрешение 4000*3000

Кодек сжатия H. 264, — Один час записи занимает (ориентировочно):

4 GB с разрешением 1920х[email protected] к/сек.

2,5 GB с разрешением 1280х[email protected] к/сек.

Формат записи MOV (H.264)– воспроизведение любым плеером

Карта памяти SD (SDHC), макс. 32GB скорость не ниже Сlass 4

Датирование Отображение даты/времени на видео/фото

Видео-выход AV и HDMI (формат PAL или NTSC)

Автоматическое переключение на внешний экран при подключении кабеля

Дуплекс режим Одновременно запись и отображение на встроенном экране / внешнем мониторе

записываемого видео

Аккумулятор Сменный литий-ионный Nokia BL-5C совместимый, 1000мА, 3,7V

Питание Mini-USB 5V 1А, в комплекте адаптер в прикуриватель.

Язык меню Русский, Английский, Корейский, Китайския

Размеры 107х54х33 мм, 130гр.

Температурный режим От -10 до +50 градусов С, влажность 10~80%

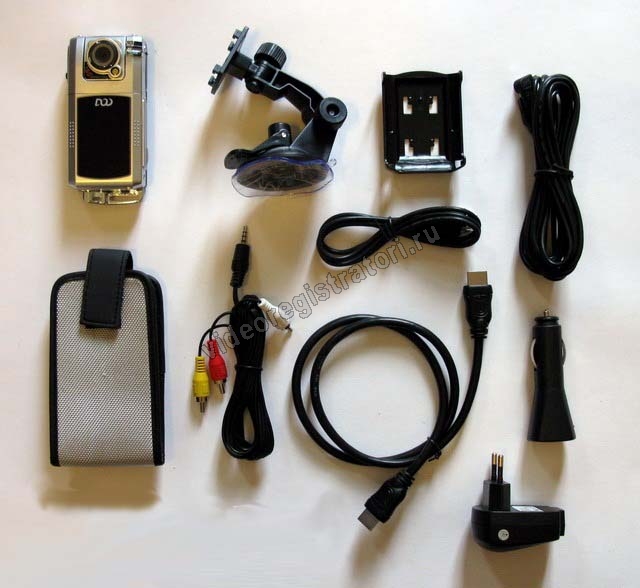

2. Комплектация (упаковочный лист)

1. Автомобильный видеорегистратор AR-910

2. Автомобильный держатель на присоске

3. Аккумулятор BL-5C совместимый

4. Автомобильное зарядное устройство с длинным кабелем 3 метра

5. Инструкция по эксплуатации на русском

6. Чехол для ношения и хранения

7. Упаковка – коробка

Примечание:

Внешний вид товара, комплектация и характеристики могут быть изменены производителем без

уведомления. Описание носит справочный характер и не может служить основанием для претензий



Вы можете приобрести отдельно:

1.Карта памяти SDHC объемом 8-16-32 ГБ

2. Автомобильный монитор 3,5” или 7”

3. Сетевое зарядное устройство

4. HDMI кабель вывода изображения на ТВ 0.6 или 1.5 метра

5. USB -mini USB кабель питания и подключения к ПК



3. Внешний вид, назначение клавиш (кнопок)





4. Установка аккумулятора

Снимите крышку отсека с аккумулятором, потянув ее вниз, а затем на себя.

Вставьте аккумулятор по направляющим. Установите крышку на место.

Используйте только BL-5C типа аккумуляторы с напряжением 3,7В.



5. Установка и извлечение карты памяти

Операции с картой памяти проводите только при выключенном устройстве.

Вставляйте карту памяти до характерного щелчка.

Для извлечения карты памяти нажмите на нее до появления характерного щелчка.



6. Регулировка угла поворота камеры

Камера регистратора находится на шарнире и может поворачиваться по горизонтали на угол до 180 градусов.

Камера жестко фиксируется лишь в крайних положениях, однако, нормальная работа возможна и в промежуточных

положениях. Угол поворота можно изменять как при выключенном устройстве, так и во время записи



7. Установка автомобильного держателя

Наденьте пластиковый держатель на корпус регистратора до щелчка. Защелкните регистратор с держателем на кронштейне

с присоской. Вымойте и насухо протрите чистой салфеткой место установки автомобильного держателя на лобовом стекле.

Снимите защитную пленку с присоски и насухо протрите ее. Откройте защелку присоски на держателе, прислоните и плотно

прижмите присоску всей поверхностью к стеклу, Затем нажмите и закройте защелку присоски до упора.

В зимнее время необходимо прогреть присоску держателя и лобовое стекло путем включения обдува печки

до температуры воздуха в салоне 20 градусов. При сильных морозах (-20 и ниже) возможно образование конденсата

между стеклом и присоской держателя и отсоединение ее от стекла.



8. Подключение питания

Подключите штекер автомобильного зарядного устройства (АЗУ) в гнездо прикуривателя.

При использовании еще какого либо устройства требующего питания от прикуривателя

приобретите и подключите специальные делитель на 2 или 3 гнезда .

Если в комплекте идет АЗУ с удлиненным кабелем 3 метра, аккуратно и незаметно проложите кабель от гнезда

прикуривателя (разветвителя) под передней панелью, уплотнителем лобового стекла до места установки видео

регистратора. Убедитесь, что светодиод на АЗУ загорелся, подключите mini-USB разъем зарядного устройства к

автомобильному регистратору.



9. Включение и выключение

Ручное включение

Нажмите кратковременно (2 сек.) на кнопку [POWER], через 5 секунд регистратор загрузится и будет готов к работе.

Нажмите кнопку [ЗАПИСЬ] один раз для включения/выключения режима записи, или выберите ДА в пункте меню

АВТОВКЛЮЧЕНИЕ для автоматического перехода регистратора в режим записи после включения.



Автоматическое включение

В пункте меню АВТОВКЛЮЧЕНИЕ выберите ДА и нажмите джойстик (ОК)

Подключите к mini-USB разъему регистратора автомобильный адаптер, идущий в комплекте или сетевое зарядное

устройство или мини-USB кабель подключенный к компьютеру

При подключении регистратор включится и на голубом экране появится меню выбор а режима включения регистратора:

ФЛЭШКАРТА/ ЗАРЯДКА / ВКЛЮЧЕНО, если вы ничего не выберете, через 3 секунды регистратор перейдет в режим записи.



Ручное выключение

Выключите режим записи если он включен.

Нажмите длительно (8 сек.) на кнопку [POWER], дисплей погаснет и регистратор выключится.

Не забывайте использовать безопасное извлечение устройства при отключении регистратора от компьютера.



Автоматическое выключение

Отсоедините зарядное устройство от прикуривателя, от сети или от компьютера.

Регистратор корректно завершит запись файла используя внутренний аккумулятор выключится с задержкой в 5секунд .



10. Меню настройки регистратора

Для перехода в меню на включенном регистраторе нажмите кнопку MENU

Появится главное меню из 3 пунктов с картинками

Image Param (значок камеры) Настройка изображения

System Setup (значок шестеренки) Настройка регистратора

Language (значок глобус) Выбор языка Английский или Китайский упрощенный



Назначение клавиш при работе в МЕНЮ НАСТРОЙКИ

MENU – вход/ выход из режима настройки ( при выключенном режиме записи!)

Джойстик Вниз – переход по меню вниз.

Джойстик Ввверх – переход по меню ввверх.

Джойстик Влево – переход влево, перебор установок

Джойстик Вправо – переход вправо, перебор установок

OK (Нажатие на джойстик ) – переход к пункту меню

Image Param — НАСТРОЙКА ИЗОБРАЖЕНИЯ (значок Камера)

Video resolution — РАЗРЕШЕНИЕ ВИДЕО Выбор разрешения записи от 320х240 до 1920х1080 пикселей

Scene – СЦЕНАРИИ ( Выбор режимы съемки)

Auto/ Sunset/ Portrait/ Landscape/ Sports/ Night Scenery/ Night Portrait

АВТО/ НОЧНОЙ ПОРТРЕТ/ НОЧНАЯ СЪЕМКА/ СПОРТ/ ЛАНДШАФТ/

ПОРТРЕТ/ ЗАКАТ

Digital effect — ЦИФР.ЭФФЕКТЫ Off/ Art/ Sepia/ Negative/ Monochrome/ Vivid

АРТ / СЕПИЯ / НЕГАТИВ /МОНОХРОМНЫЙ / ЯРКИЙ/ ВЫКЛ.

White Balance — БАЛАНС БЕЛОГО Auto/ Incandescent/ Sunny/ Cloudy/ Fluorescent

АВТО/ ЛАМПА НАКАЛИВ/ СОЛНЕЧНО/ ПАСМУРНО/ ФЛУОРЕСЦЕНТ.

ISO Auto/ 100/ 200/ 400/ 800/ 1600 — АВТО/ 100/ 200/ 400/ 800/ 1600

EV — ЭКСПОЗИЦИЯ -2. 0/-1.7/-1.3/-1.0/-0.7/-0.3/ 0/ +0.3/ +0.7/ +1.0/ +1.3/ +1.7/ +2.0

Contrast — КОНТРАСТНОСТЬ Standard/ Hard/ Soft — СТАНДАРТНЫЙ/ РЕЗКИЙ/ МЯГКИЙ

Sharpness — РЕЗКОСТЬ Standard/ Hard/ Soft — СТАНДАРТНЫЙ/ РЕЗКИЙ/ МЯГКИЙ

Duration — ДЛИТЕЛЬНОСТЬ (Установка

времени общей записи на карту памяти)

No/ 15 minutes/ 30 minutes/ 45 minutes

НЕТ/15 мин/ 30 мин/ 45 мин (выберите НЕТ)

Recycle record — ЦИКЛИЧНОСТЬ No/ 1 minute/ 5 minutes/ 10 minutes/ 15 minutes/ 30 minutes/ 45 minutes

НЕТ/ 1 мин/ 5 мин/ 10 мин/ 15 мин/ 30 мин/ 45 мин

USB in – АВТОВКЛЮЧЕНИЕ YES/ No — ДА / НЕТ

Shutdown delay – ЗАДЕРЖКА ВЫКЛ, No/ Power off/ 10 seconds/ 5 minutes

Нет/ Выключение/ 10 сек./ 5 мин.

Video flip — ПЕРЕВОРОТ ЭКР. No/ YES — ДА / НЕТ

Motion Detect — Дет.движения On/ Off — ВКЛ./ ВЫКЛ.

System Setup — SНАСТРОЙКИ СИСТЕМЫ (значок Инструменты)

Volume — ГРОМКОСТЬ Регулировка громкости от 0 до 10

Flicker- МЕРЦАНИЕ Выбор частоты электросети 50Hz/60Hz — для РФ выберите 50Hz

Auto power off — АВТОВЫКЛЮЧЕНИЕ ВЫКЛ/ 1 мин/ 3 мин/ 5мин — авто выключение при бездействии

TV out — ТВ ВЫХОД Выбор типа видеосигнала на AV выходе PAL/NTSC

Stamp — ШТАМП ДАТЫ Отображать дату/время в кадре: ВКЛ. / ВЫКЛ.

Date & Time — ДАТА И ВРЕМЯ Установка даты и времени, выбор формата отображения

Format storage card — ФОРМАТИРОВАНИЕ Форматирование карты памяти ДА / НЕТ

Reset — СБРОС НАСТРОЕК Сброс всех настроек на заводские ДА / НЕТ

Version — ВЕРСИЯ ПО Версия прошивки вида: V2.23 B5-MF E2

Language — ВЫБОР ЯЗЫКА МЕНЮ

Доступные языки: Английский, Китайский (в некоторых прошивках опционально Русский, Корейский)



11. Режимы работы

Существует 3 три режима работы устройства: Режим видео регистратора; Режим фотоаппарата; Режим воспроизведения.

Для переключения между режимами используется кнопка [MODE].

Для перехода в режим воспроизведения – кнопка [PLAY].



12. Работа в режиме видеорегистратора

Устройство всегда включается в режиме видеорегистратора.



Назначение клавиш

[POWER] – выключение устройства.

[PLAY] – переключение в режим воспроизведения.

[MODE] – переключение в режим фотоаппарата/ регистратора

[MENU] – переход в меню настроек видеорегистратора (доступно изо всех режимов).

[REC] – запись / остановка записи.

Джойстик Влево – отключение/включение дисплея

Джойстик Вправо – включение/отключение подсветки

Джойстик Вверх – цифровое увеличение (4-х кратный ZOOM IN)

Джойстик Вниз – цифровое уменьшение (4-х кратный ZOOM-OUT)

OK (Нажатие на джойстик )– не активно.



13. Работа в режиме фотоаппарата

Внимание! С линзой 120 градусов фотографии получаются выпуклыми, с темными участками в углах.



Назначение клавиш

[POWER] – выключение устройства.

[PLAY] – переключение в режим воспроизведения.

[MODE] – переключение в режим видеорегистратора.

[MENU] – меню настроек режима фотоаппарата / меню настроек видеорегистратора

(доступно изо всех режимов).

[REC] – сделать фотографию.

Джойстик Вверх – цифровое увеличение (4-х кратный ZOOM IN)

Джойстик Вниз – цифровое уменьшение (4-х кратный ZOOM-OUT)

Джойстик Влево – включение/ отключение дисплея

Джойстик Вправо – включение/ выключение подсветки

Нажатие на джойстик – не активно.



Настройки режима фотоаппарата

Для перехода к настройкам режима фотоаппарата нажмите кнопку [MENU].

Resolution = Размер фото Выбор разрешения 1,3/3/5/8 мегапикселей

1280х1024/ 2048х1536/ 2592х1944/ 3264х2448

Quality = Качество Super Fine/ Fine/ Normal – Отличное/Хорошее/Нормальное

Metering = Center/ Multi / Spot

Driver mode – Таймер Выкл/ Таймер 2 сек./ Таймер 10 сек/ Серия 3 фото

Flash = Вспышка Off/ Auto/ On – Выкл./Авто/Вкл.

Exposure = Экспозиция EV -1.0 / -0.7/ -0.3/ 0.0 / +0.3 / +0.7 / +1.0

Date Stamp = Дата время на фото Отображение даты и времени на фотографии

Off/ Date / Date&Time



14. Подключение к внешнему экрану

Данная модель регистратора является дуплексной, т.е. позволяет одновременно записывать

и вести наблюдение (отображать записываемое на экране).

Устройство может выводить изображение либо на собственный экран, либо на внешний.

Для подключения внешнего экрана есть видео-выход AV.

Приобретите кабель с RCA разъемами: желтый – видео, красный и белый – звук.

При подключении этого кабеля к видео-выходу, регистратор автоматически отключает собственный экран и начинает

выводить изображение на внешний, независимо от того, подключен ли он. И также автоматически переключается на

собственный экран при отсоединении кабеля.



15. Воспроизведения записей

Переход в режим воспроизведения по нажатию кнопки PLAY

Видеофайлы и звуковые файлы записываются и хранятся на карте памяти последовательно по времени/дате.



Назначение клавиш в меню

[POWER] – выключение устройства.

[PLAY] – переключение в режим видеорегистратора.

[MODE] – переключение в режим видеорегистратора.

[MENU] – меню настроек режима воспроизведения / меню настроек видеорегистратора

(доступно изо всех режимов).

Джойстик Вверх — переход вверх

Джойстик Вниз – предпросмотр 6 роликов

Джойстик Влево – переход к предыдущему файлу.

Джойстик Вправо – переход к следующему файлу.

OK (Нажатие на джойстик) – воспроизведение выбранного файла/ пауза



Назначение клавиш при воспроизведении файла

[POWER] – выключение устройства.

[PLAY] – переключение в режим видеорегистратора.

[MODE] – переключение в режим видеорегистратора.

[MENU] – остановка воспроизведения и возврат к просмотру файла в полный экран.

[REC] – при паузе – сохранение стоп-кадра из видео в отдельный Jpeg файл.

Джойстик Вверх – пересотка назад

Джойстик Вниз – стоп воспроизведения

Джойстик Влево — замедленное воспроизведение

Джойстик Вправо – ускоренное воспроизведение х2 > х4 > х8

OK (Нажатие на джойстик) – пауза



16. Форматирование карты памяти

Рекомендуем регулярно с периодичностью раз в месяц при ежедневной эксплуатации автомобильного регистратора

производить форматирование карты памяти в FAT-32.

Также при покупке новой карты памяти необходимо проверить ее на соответствие заявленной скорости записи/ чтения

и определения реального размера памяти.

Для этого используйте специальные утилиты, например программы HDDScan, MyDiscTest, SDcard formater 2000.



17. Подключение к компьютеру

Видеорегистратор подключается к компьютеру через стандартный USB-mini USB кабель.

Выключите видеорегистратор и подключите кабелем к ПК.

В появившемся на голубом экране меню ФЛЭШКАРТА/ ЗАРЯДКА / ВКЛЮЧЕНО

выберите ФЛЭШКАРТА в течении 3 секунд – иначе регистратор автоматически перейдет в режим записи.

Компьютер определит вставленную в регистратор карту памяти как внешнюю флэш память.

Файлы находятся в папке DCIM/100MEDIA/FILExxxx. MOV – где xxxx – последовательный номер файла

Не забывайте использовать «Безопасное извлечие устройства» при отключении регстратора от компьютера.

Также вы можете сохранить записи на компьютер непосредственно с карты памяти

Для этого нужно вынуть карту памяти из ВЫКЛЮЧЕННОГО видеорегистратора и используя переходник или карт-ридер

подключить к USB порту компьютера.

Записи на карте памяти сохраняются в каталоге DCIM \ 100MEDIA \

Имена файлов имеют вид FILExxxx.MOV, где ХХХХ – последовательныq номер файла.

Скопируйте нужные файлы стандартным способом.



18. Зарядка аккумулятора

Заряжать аккумулятор можно как от автомобильного адаптера, идущего в комплекте, так и от компьютера, и от сетевого

зарядного устройства (CЗУ) с выходным напряжением 5 Вольт.

При подключенном адаптере аккумулятор подзаряжается во всех режимах.

При зарядке от компьютера следует учитывать, что во включенном состоянии (при работающей камере) регистратор

потребляет ток не более 0,4А, а во время записи до 0,6А.

По USB порту компьютера поступает ток в среднем 0.5А, следовательно подключенный к ПК и просто включенный

регистратор будет заряжаться очень медленно, а включенный в режим записи регистратор будет РАЗРЯЖАТЬ аккумулятор.



19. Предостережения

Большая часть зависаний и некорректной работы регистратора происходит из за применения

несовместимых или некачественных карт памяти – будьте внимательны при выборе и покупке карты памяти !

Некоторые карты памяти не совместимы с регистратором – они не определяются или сбоят при записи,

К сожалению до покупки и тестирования совместимость карты никак не проверить, несовместимые карты

попадаются у всех производителей, может быть это все подделки.

Перед покупкой проверяйте скорость записи специальными программами MyDiscTest или HDDScan.

На сенсоре камеры допускается наличие битых пикселей (белых точек на видео)



20. Устранение неисправностей

Если регистратор работает некорректно или зависает, выполните одну из следующих процедур:

— отформатируйте карту памяти через меню регистратора

— перезагрузите устройство кнопкой RESET

— извлеките и отформатируйте карту памяти через компьютер



21. Гарантийный талон

Завод-изготовитель гарантирует исправную работу устройства при условии соблюдения правил эксплуатации.

Гарантия начинает действовать с момента продажи товара в розничной сети при наличии отметок о продаже.

Гарантийный срок – 12 месяцев со дня продажи. На аккумуляторные батареи в комплекте – 1 месяц.

В течении гарантийного срока допускается и не является дефектом разрядка элементов питания.

Доставка оборудования в сервисный центр и обратно к месту эксплуатации осуществляется силами и за счет покупателя.

Сервисный центр обеспечивает бесплатный ремонт и замену вышедших из строя элементов в течении всего гарантийного

срока, который продлевается на время нахождения изделия в сервисном центре.



Потребитель имеет также все другие права предусмотренные «Законом о защите прав потребителя» .

Сервисный центр вправе отказать в гарантийном ремонте в случае неисправности по следующим причинам:

1. Механическое, химическое, термическое, электромагнитное воздействие. Попадание внутрь изделия посторонних

предметов, влаги, грязи, насекомых. Повреждения вызванные стихией, пожаром , бытовыми факторами.

2. Разборка, наладка, модернизация (включая изменение программного обеспечения), изменение конструкции.

3. Использование аксессуаров, источников питания, не предназначенных для данного изделия.

4. Использование устройства для коммерческих, производственных и иных целях не соответствующих его прямому

назначению или вызывающих чрезмерные нагрузки на детали.

ГАРАНТИЙНЫЙ ТАЛОН ДЕЙСТВИТЕЛЕН, ТОЛЬКО ЕСЛИ ПОЛНОСТЬЮ ЗАПОЛНЕН И ЗАВЕРЕН ПЕЧАТЬЮ ПРОДАВЦА.

Ремонт видеорегистратора ATLAS VR2 (не включается)

Автомобильный регистратор ATLAS VR2 со временем перестал включаться. Регистратор раскладной.

Видеорегистратор ATLAS VR2

На открывающемся экране при подаче питания никаких признаков включения. Хотя индикатор питания горит красным.

Горит индикатор включенного состояния

Вытаскиваем аккумулятор и откручиваем 4 винта.

Вынимаем аккумулятор и откручиваем винты

На плате отсутствует какая-либо маркировка.

Внутреннее устройство регистратора

На плате установлена микросхема EP932M с флеш-памятью N25S16.

Флеш-память

Откручиваем плату и видим на обратной стороне процессор SPCA1628A-HL141 и ОЗУ 48LC8M16A2. Маркировка платы V005_HDMI_V6 2011_06_23.

Маркировка платы

Плата с камерой имеет маркировку PS2643B_V1 20111214.

Маркировка видеокамеры

Плата идентичная найденной в Интернете, но она не подошла. При пуске появляется заставка включения и затем появляются полосы. Но на ней стоит другая камера и поэтому появляется такая проблема.

Проблема с видеокамерой

Проблему удалось решить по информации с аналогичным регистратором на одном из форумов. Мне также подошла прошивка от регистратора F900LHD. Для замены прошивки понадобилось выпаять флеш-памяти и прошить ее на внешнем программаторе.

Программатор EZP2010

После замены прошивки все функции автомобильного регистратора ATLAS VR2 работают исправно.

Ранее приходилось ремонтировать видеорегистратор Carcam P5000 HD Car DVR, в котором не работал дисплей.


Поделиться новостью в соцсетях
