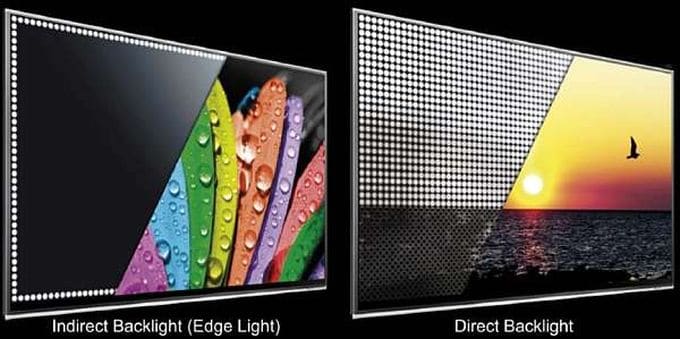

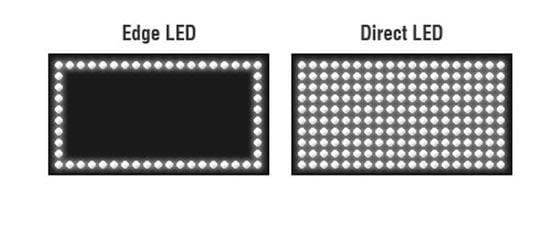

Чем edge led отличается от direct led: Какие бывают типы подсветки в телевизорах?

Содержание

Как работает QLED-подсветка на квантовых точках | Телевизоры | Блог

QLED — одна из относительно новых тем в телевизионной технике, активно продвигаемая и рекламируемая компанией Samsung. Она, по словам маркетологов, является новой технологией, обеспечивающей «100% цветовой объем, измеренный в соответствии со стандартом DCI-P3». Что это такое — маркетинговая уловка или на самом деле полезная вещь для получения качественного изображения? И чем хуже, например, NanoCell, которую продвигает LG?

Начнем с того, что слова о том, что QLED является «новой технологией» — это в некотором роде маркетинговая уловка. На самом деле это развитая и улучшенная технология всё тех же ЖК-экранов. И по большому счету NanoCell от LG или Triluminos от Sony являются похожей технологией подсветки ЖК-матрицы. Но, тем не менее, когда маркетологи говорят об улучшении цветового диапазона, яркости и в целом качества изображения — они тоже правы. QLED-подсветка экрана для простого покупателя на самом деле интересна и привлекательна сочной, цветной картинкой. Как удается ее получить, мы сейчас разберемся.

Как работает обычная LED-подсветка ЖК-экрана

Для того, чтобы понять, что хорошего в QLED, надо сначала разобраться с тем, как работает обычный ЖК-экран.

Обычный LCD-экран (ЖК-экран) представляет собой слоеную конструкцию, основным узлом которой являются жидкие кристаллы. Сами жидкие кристаллы светить не умеют. Свет на них надо подавать. В старых экранах это делается так. Сзади располагается светодиодная матрица, светящаяся постоянным белым цветом неизменной яркости. Свет от нее попадает на рассеивающий слой, и, пройдя через него, — на матрицу из жидких кристаллов.

Эти кристаллы имеют небольшие размеры: один элемент — один пиксель. При этом у каждого элемента-пикселя есть по три субпикселя с разными светофильтрами — красного, синего и зеленого цвета. Каждым светофильтром управляет свой транзистор, обеспечивая пропускание светового потока с определенной яркостью. Комбинация из трех световых потоков разной яркости и цвета формирует цвет каждого конкретного пикселя.

Принцип работы QLED-подсветки

При создании новой системы подсветки инженеры поменяли способ передачи света от источника (светодиодов) к жидким кристаллам. Вместе с новым способом появилась аббревиатура QLED — маркетинговое название новой технологии подсветки. Первая буква в новом названии, придуманном маркетологами Samsung, появилась от словосочетания «Quantum Dot» («квантовая точка»). Именно в них заключается главная особенность новой конструкции. В ней появился дополнительный «посредник» в передаче света от источника к ЖК-матрице. Причем этот «посредник» — квантовые точки — также излучает свет.

QLED-подсветка работает по следующему принципу:

Светодиодная подсветка, расположенная в задней части экрана, излучает световой поток постоянной величины. Обычно этот поток имеет синий цвет.

Световой поток поступает на слой, содержащий квантовые точки. Особенность квантовых точек заключается в том, что под воздействием света они возбуждаются и также начинают излучать свет определенной длины волны (цвета). Цвет светового потока, излучаемый квантовой точкой, зависит от ее размера. Например, точка размером 2 нм светится голубым, 3 нм — зеленым, а 6 нм — красным. В слое квантовых точек используются элементы, излучающие зеленый и красный цвета.

Световые потоки поляризуются и смешиваются, формируя из синего, зеленого и красного цветов белый, который поступает на ЖК-матрицу.

Далее в ЖК-матрице, как и в LED-экране, формируется цвет каждого пикселя с помощью трех субпикселей и управляющих транзисторов. А зритель видит более яркое и сочное изображение.

Казалось бы, отличия от классической технологии не так велики — принцип работы экрана остается тем же. Но есть важное отличие — белый свет подсветки не проходит через фильтры и, соответственно, не теряет интенсивность. Вместо этого добавляется дополнительный световой поток. Это положительно сказывается на диапазоне регулировки яркости и качестве цветопередачи. Изображение становится намного ярче.
