Что лучше горизонтальный челнок или вертикальный: Какой швейный челнок лучше: горизонтальный или вертикальный?

Содержание

Какой швейный челнок лучше: горизонтальный или вертикальный?

Челнок – неотъемлемый орган управления швейных машин с двухниточной строчкой. Все бытовые аппараты стандартного назначения и многофункциональные швейные машинки с оверлоком оснащены одним из трех типов швейных челноков: вертикальным, горизонтальным или маятниковым (в основном на устаревших механических моделях). Конечно, тип челнока – не единственный определяющий фактор выбора швейной машины. Но это одна из тех важных характеристик, которая позволяет оценить потенциал и важные для любого мастера эксплуатационные возможности каждой модели.
Ни один эксперт не ответит со 100% точностью, какой тип челночного устройства лучше. Но разобравшись в их особенностях, каждая швея сможет определить, какой вариант эффективнее справится с предстоящей работой.

Отличия швейных челноков

Вертикальный вид челнока видели все швеи, которые начинали шить на механических домашних машинках «Зингер» немецкого производства или советских машинках «Чайка».

Конструкционно машинки с вертикальным челноком подразумевают использование съемного шпульного колпачка, в который вставляется шпулька с предварительно намотанной нитью. Во время выполнения стежков челнок в швейной машине начинает характерно качаться из стороны в сторону в вертикальной плоскости, из-за чего он и получил такое название.
Обратите внимание! Помимо качающегося челнока, в некоторых типах промышленных швейных машин присутствует ротационный челнок, также называемый челноком двойного облегания. Он лишен такого недостатка, как ограничение скорости стежков.

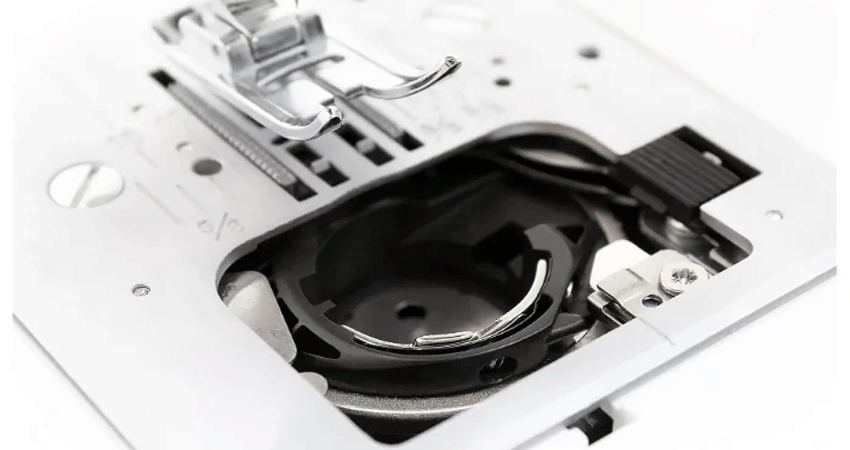

Челноки горизонтального типа ценятся, в первую очередь, за то, что для замены шпульки не заставляют совершать неудобные операции. Шпулька вставляется прямо в шпуледержатель на челноке, а шпульного колпачка и вовсе не предусмотрено. Причем такое устройство челнока позволяет контролировать остаток и цвет задействованной в операции нитки. Во время шитья шпулька выполняет вращение в горизонтальной плоскости, а саму машинку хвалят за высокую скорость работы и бесшумность.

Горизонтальные и вертикальные челноки: сравнение по основным параметрам

Челноки для бытовых современных швейных машин обоих типов исполнения имеют как преимущества, так и недостатки:

  Челнок вертикального типа Челнок горизонтального типа
Комфорт в работе Недостаток: чтобы сменить шпульку необходимо постоянно изымать из челночного устройства отдел со всеми принадлежностями. Преимущество: легкая заправка шпульки и наличие прозрачной крышки для контроля ее состояния значительно упрощает управление швейной машиной.
Шум и вибрации Недостаток: во время качающихся движений вертикального челнока издается бряцающий шум из-за трения деталей. Преимущество: меньше шума и вибрации благодаря сбалансированному вращающемуся типу движения челнока.
Надежность Преимущество: все основные рабочие детали челнока изготовлены из металла. Недостаток: хотя основные детали челнока выполнены из металла, шпульный колпачок изготовлен из высокопрочного пластика, по устойчивости к повреждениям он все же проигрывает металлу.
Скорость работы Недостаток: невозможно развить высокую скорость шпульки из-за особенностей конструкции качающегося челнока. Преимущество: теоретически скорость вращения шпульки не ограничена.
Обслуживание Недостаток: использование без смазки быстро приводит к износу. Преимущество: эффективно работает без регулярной смазки.
Регулировка натяжения нити Преимущество: легко регулируется с помощью специального винта прямо на колпачке. Недостаток: чтобы отрегулировать натяжение нити до нужных параметров необходимо демонтировать игольную пластину.

Обратите внимание! Швейные машины цепного стежка, в частности, коверлоки и распошивальные машины, вовсе не имеют швейного челнока. В таких машинах используется петлитель, на который подается нитка прямо из бобины.
Мастерицы, которые только начинают шить, обязательно оценят удобство использования машин с горизонтальным челноком. Учится на таком оборудовании с нуля однозначно проще, да и выбор моделей позволит подобрать машинку специально под себя. Приверженки же консервативных взглядов, которые давно используют машины с вертикальным челноком, вряд ли испугаются каких-либо ее недостатков. А функциональность современных швейных машин в любом случае оставит только положительные впечатления от данной техники.

Почему все так боятся вертикального челнока?

янна

Рег.
10.10.2003
Сообщ.
62

Deo

Рег.
26.08.2003
Сообщ.
1645

Награды: 4

Неу жели так страшна смазка?Челночный механизм этих машинок металлический,резонно,что нужна смазка.

Почему-то никто не требует оверлок без смазки…..Насколько я знаю,вертикальный челнок заимствован у промышленных машин,Пфафф-первая компания которая его запатентовала в бытовом секторе.
у меня есть и машинка с горизантальным механизмом-могу сравнивать на практике,сравнение явно не в пользу последнего.

А я вот до сих пор не могу понять, в чем разница между горизонтальным и вертикальным…. Даже не знаю, в моем Brother какой тип челнока стоит…. Deo, как это определить?

Для Ланы.
Разница в том, что горизонтальный челнок бесшумный (практически), а вертикальный, соответственно, немного шумит. И еще, к вертикальному не очень легко подобраться и его периодически надо смазывать

Если хочешь побольше почитать про челноки и про швейные машины пошли запрос по сети и читай.

по тому как у вас шпулька расположена относительно, ну скажем поверхности пластины или стола, т. е вращается она либо в вертикальной плоскости, либо в горизонтальной

Вопрос для Deo:
А чем конкретно отличается качество строчек горизонтального челнока и вертикального?

Вот и я не пойму. У меня вертикальный, вполне устраивает. И потом, шум все-таки не как у отбойного молотка, вполне допустимый уровень, и из-за чего весь сыр-бор, не пойму. Думала, качество строчки лучше, но так ли это?

Уменя Пфафф с IDT(встроенный верхний транспортер),уже 5 лет(столько у меня машинка) я не знаю проблем в шитье различных тканей от шифона до джинсы-меняешь иголку с соответсвенным номером и нитки и шьешь дальше.Подклад. ткани,креп-сатин,шелк,все виды бархата,вышивка-никаких проблем.В машинах в горизонтальным челноком существует проблема центровки игольного механизма,которая чаще всего проявляется при вышивании (говорил мастер,который собирал хускварны).

С горизонтальным челноком у меня Singer Concerto 4,в ценовом ряду это предпоследняя машинка,далее только Professional .покупала еще до всех перипетий с этой фирмой.И экран жидкокристалл.,и петля-автомат,но все равно не то-капризная белошвейка.

Извините за настойчивость, но в чем конкретно проявляется «капризность»?

Говорю только за себя. Вот, например,подшила сейчас джинсы-игла для джинсы ном.100,нитка гутерманн в тон отстрочеи ном.30,далее надо сделать вышивку на креп-сатине-меняю иглу ,нитки,подсоединяю вышивальный блок,делаю соотв.регулировки- и вышиваю.Далее надо сметать трик блузу на примерку-отключаю выш.блок,вытаскиваю выш.нитки,ставлю обычные,возвращаю на место регулятор,ставлю стежок на 6мм и работаю.Все это к тому,что подобные операции делаю изо дня в день,из года в год,любая другая машинка давно бы разболталась….Зингер после 3 лет работы(без вышивки)стоит на приколе….Главное,я не думаю о качестве строчки,ее качество-высокое-саморазумеющийся факт.

Део, когда вы говорите про вертикальный челнок, что он шумноват, мне прото интересно, насколько шумноват? как обычный качающийся в бытовых шв. машинах? Или нечто среднее между горизонтальным и качающимся?

Про качающийся челнок не говорим-это анахронизм.А про шум у меня нет ни слова-я уже шила на полную мощность,когда в этой хе комнате спал малыш…

Deo, насчет «анахронизма» — это немного крутовато )). Бернина ставит вращающиеся челноки только на самые «высокие» машинки, на остальных — качающиеся, и промышленные машины (5000 стежков в минуту) есть с качающимися челноками.

У меня машинка с вертикальным челноком — по моим ощущениям, шума от мотора и «остального механизма» больше, чем от челнока.

Deo, а что там за перепетии с Singer, они утратили былую славу? Я оверлок собралась купить, и в числе дешевых вариантов Singer и Brother. ..

Говоря в этой теме о Зингере,я имела ввиду только швейные машины.У меня самой оверлок Зингер Ультралок 14U34 поиз-ва Японии-так я на него молюсь,как он работает(тьфу-тьфу-тьфу) уже 10 лет.Про современные оверлоки ничего не скажу-просто не знаю.

А ну этот Singer, похоже, в Китае сделан. Почему-то тут Singer-ы самые дешевые…

Скажите челнок вертикальный и двойного обегания одно и тоже?
А в швейно- вышивальных какой ветрикальный или горизонтальный
лучше? Ау профессионалы по оборудованию

Швейные машины: какой челнок лучше?

Данный вопрос на определенном этапе выбора интересует абсолютно всех покупателей швейных машин. Многие из них, придя в магазин, спрашивают продавцов и консультантов о том, какой челнок все-таки лучше: горизонтальный или вертикальный? И ссылаются на низкий уровень знаний и недостаток опыта работника, когда не могут получить однозначного ответа. Но дело вовсе не в этом.

Проблема выбора заключается в том, что каждый челнок по-своему хорош. Именно поэтому, выбирая между горизонтальным и вертикальным челноком, стоит учитывать не только их преимущества и недостатки, но и собственные предпочтения в работе.

Устройство горизонтального и вертикального челнока

Вертикальный челнок, в большинстве своем, знаком каждому из нас. Именно такими челноками были оснащены старые швейные машинки Зингер и Чайка, которые многие из нас могли видеть у бабушки или мамы, а так же учиться шить на уроках труда. Вертикальный челнок представляет собой устройство, которое оснащено шпульным колпачком. В него, в свою очередь, вкладывается шпулька с намотанной нитью, а затем шпулька вместе с колпачком вставляется непосредственно в челночное устройство машинки. Работая, челнок совершает возвратно-поступательные движения в вертикальной плоскости, чем и аргументирует свое название.

Горизонтальный челнок считается более современным устройством, поскольку шпульку с намотанной нитью вкладывать можно сверху, прямо в шпуледержатель. При работе челнок совершает те же действия только уже в горизонтальной плоскости.

Ключевые отличия и характеристики

Итак, чтобы определить, какой же из двух челноков подойдет именно вам, следует предварительно разобраться с основными преимуществами каждого из них.

  • Удобство эксплуатации

    Если вы цените удобство эксплуатации, то лучше отдать предпочтение горизонтальному челноку, поскольку заправка осуществляется весьма быстро и легко, шпульку достаточно положить сверху, прозрачная пластина позволяет контролировать наличие нити, а шпульный колпачок и вовсе отсутствует. В случае с вертикальным челноком, для смены шпульки необходимо постоянно снимать отсек для принадлежностей, чтобы открыть вход в челночное устройство.

  • Уровень шума

    И снова преимущество за горизонтальным челноком, поскольку благодаря вращающимся движениям шпульки и пластиковым деталям, машинки издают меньше шума. Модели с вертикальным челноком более шумные из-за металлических деталей, которые соприкасаются друг с другом при качании.

  • Долговечность

    При выборе машинки рекомендуется обращать внимание на ее вес. Принято считать, что чем тяжелее машинка, тем она надежнее. И это вполне логично, поскольку металлические детали более тяжелые, чем пластиковые. В этом случае лидерство за вертикальными челноками, поскольку все детали конструкции выполнены из металла. Основные узлы горизонтального челнока преимущественно выполнены из пластика, что делает их менее долговечными.

  • Скорость шитья

    В отличие от вертикального челночного устройства, которое ограничивает скорость шитья, горизонтальный челнок позволяет развивать большую скорость при шитье из-за вращения шпульки.

  • Регулировка натяжения нити

    В этом случае, горизонтальный челнок менее эффективен, поскольку натяжение нити осуществляется посредством поворота винта в челночном устройстве, добраться до которого можно, если только снять игольную пластину. В машинках с вертикальным челноком такой винт расположен на шпульном колпачке, что упрощает процесс в целом. Но стоит отметить, что горизонтальный челнок меньше предрасположен к запутыванию нити, чем вертикальный, из-за конструкционных особенностей.

Кроме этих двух видов челночного устройства существуют еще вертикальный ротационный челнок, а так же вертикальный челнок двойного обегания. Они имеют более оптимизированную конструкцию, но, в основном, используются в производственных, дорогостоящих моделях швейных машин.

В интернет-магазине Mir220v.ru всегда есть большой ассортимент швейных машин с разными видами челнока по отличным ценам и с гарантией производителя.

Вертикальный или горизонтальный челнок в швейной машине, вот в чем вопрос?

Для начинающей швеи достаточно сложный вопрос, машинку с каким устройством выбрать, какие у них преимущества? Это один из решающих факторов в покупке, поэтому нужно изучить этот вопрос до похода в магазин. Производители предлагают несколько типов челнока: вращающийся вертикальный, горизонтальный и качающийся.



Вращающийся вертикальный челнок.

Имеет множество названий, например, промышленный, челнок двойного обегания. Преимущественно такие машины применяются на производстве. Механизм вращающегося вертикального челнока выдерживает высокие скорости, но это не влияет на качество строчки, она остается аккуратной. Позволяет выполнять стежки с высокой точностью. Часто такой механизм можно встретить в бытовых машинках высокого класса, следовательно, цена у них значительно выше.



Горизонтальный ротационный челнок.

Этот тип устройства располагается горизонтально. Он не имеет шпульного колпачка. Установка шпульки гораздо проще, потому что отсутствует шпульный колпачок – это большой плюс в работе. Благодаря тому, что челнок крутится, а не раскачивается, строчка ложится ровно и быстро, а шум и вибрации уменьшаются.

Помимо этого, в таких машинах есть прозрачная крышечка, через которую легко отслеживать количество ниток на шпульке. Их не нужно смазывать, потому что конструкция сделана из пластика, но это является и минусом, потому что детали быстро изнашиваются. Их могут повредить грубые толстые нитки. С ним следует обращаться аккуратно. Не стоит шить толстую ткань.

Внимательно читайте инструкцию к такой машинке, иначе часто придется обращаться к мастеру.

Качающийся челнок.

Самый старый вид швейного челнока. Например: «Чайка» или «Подольск». В них установлен именно такой. Раньше настройка такой машины занимала много времени и была довольно проблематичной.

В новых устройствах нет необходимости в такой трудоемкой настройке: все узлы зафиксированы, и сместить их невозможно.

Такие машины не могут похвастаться широким функционалом, высокой скоростью и низким уровнем шума. Зато они надежны и долговечны и достаточно бюджетные.



Подведём итог.

Выбирайте швейную машину исходя из:

  • своих потребностей;
  • финансовых возможностей.

Определившись с назначением швейного оборудования, выбирайте то, что подходит именно вам.

Если вы не так много шьете, а машинка в доме нужна (например, подшить джинсы), можно выбрать более дешевый вариант с качающимся челноком.

Если вы учитесь шить и планируете заниматься этим постоянно, но в домашних условиях, то выбор очевиден – это горизонтальный.

При условии выбора подарка профессионалу своего дела, который шьет много и долго, смело покупайте машинку с вертикальным челночным устройством.

Ознакомиться с множеством полезных статей и выбрать швейную машину с вертикальным или горизонтальным челноком можно на сайте https://www.texnosila. by/catalog/shveynye_mashiny/

Виды челноков

Тип челнока может быть решающим фактором при выборе швейной машины. Каждый вид челнока лучше всего подходит для своего конкретного применения. Конечно, при этом не стоит упускать из виду и свои личные предпочтения.

Сначала давайте посмотрим, что такое челнок на самом деле. По сути, это крючок, который обворачивает петлю из верхней нити вокруг нижней нити, двигаясь вокруг корпуса шпульки. Очевидно, что он играет существенную роль в формировании шва.

А сейчас давайте поговорим о различных типах челноков. Поймите, что все они могут сформировать прекрасную, ровную строчку. Когда дело доходит до определения типа, то есть две основные характеристики, по которым челнок относятся к какой-либо категории.

Первой характеристикой является тип движения, который челнок делает в процессе формирования стежка. Это либо колебание (качающийся), либо вращение (ротационный). Качающийся челнок движется сначала в одном направлении, а затем в обратном. Ротационный челнок вращается вокруг шпульки в одном направлении.

Челнок пуля в старых Зингерах

Что тот, что другой вид челнока в одинаковой степени способен запутать нитки при ошибке оператора швейной машинки. Так что все рекламые ходы насчет супер-челнока, у которого не может запутаться нить, не имеют под собой основания. Любая машинка нормально шьет, пока вы пропускаете через нее ткань, но как только вы начинаете шить воздух, то у вас начинают получаться комки из запутанных ниток.

Вторая характеристика. Теперь давайте посмотрим на ориентацию челнока. Он может быть вертикальным или горизонтальным. Вертикальный челнок вставляется сбоку или сзади машинки, лицевой стороной вперёд. Если у вам неудобно вставлять шпульку в машину с вертикальным челноком, то проблема заключается не в конструкции машины, а в вашем подходе.

При горизонтальном расположении челнока шпулька вставляется сверху. Это может быть очень удобно. Тем не менее, нить должна сделать поворот на 90 градусов в процессе формирования стежка на машинке с горизонтальным расположением челнока, что не требуется при вертикальном расположении челнока. По этой причине, большинству начинающих портних лучше подходит вертикальный челнок, потому что вертикальные челноки в гораздо меньшей степени прихотливы к качеству подобранных нитей.

Напоследок, приведем примеры машинок с различными типами челноков.

Вертикальный ротационный челнок — Elna 1150, Janome 523S, Singer 3229, Brother X-5, Bernina B 580. Как видите, он используется во всех видах машин — он начального уровня ценой 3000 р. до компьютерных вышивальных ценой 100 000 р и выше.

Вертикальный ротационный

Вертикальный качающийся челнок — Janome S-17, Brother Universal 17, Bernina Bernette Milan 5. Применяется в недорогих машинках начального уровня.

Горизонтальный ротационный челнок — Brother Artwork 19 (3000р), Singer 160, Janome Memory Craft 5200, Juki HZL-F400.

Горизонтальный качающийся челнок — встречается в старинных швейных машинах — например Singer 99.

Какой челнок лучше – вертикальный или горизонтальный

Создана: 20. 07.2020   Обновлено: 29.01.2021 13:37:22

Челночный механизм – сердце любой швейной машины. Именно от конструктивных особенностей челнока напрямую зависят важнейшие характеристики прибора – скорость работы, уровень шума, эффективность. В быту и промышленности применяются 2 основных разновидности челноков – вертикальные и горизонтальные. У каждого из них есть как сильные стороны, так и свои специфические особенности. В чем они проявляются? Какой элемент более надежен и функционален. Ответы на все вопросы далее.

Вертикальный: виды, особенности

Для швейных машинок были созданы 2 вида вертикальных челноков – качающиеся и ротационные. Первая разновидность, известная также как маятниковая, стала первой в своем роде: уже многие десятилетия такие элементы успешно применяются в большинстве изделий бытового типа.

В процессе эксплуатации элемент, напоминающий по форме полумесяц, движется возвратно-поступательным образом – по сути, колеблется как маятник (одно движение иглы вверх-вниз – челночные пол оборота в каждую сторону). И это, к сожалению, приводит к возникновению технической проблемы с вертикальным челноком.

Дело в том, что толкатель меняет движение элемента очень быстро и в момент возврата его в начальное положение двигающие его механизмы испытывают значительную перегрузку, быстро изнашиваясь. А по мере износа рабочих механизмов растет уровень производимого ими шума. Да и пластина челночного толкателя не особо долговечна: все из-за частой ударной нагрузки.

Отдельно стоит упомянуть о сложностях в настройке маятникового челнока. В процессе приходится учитывать множество параметров, чтобы в процессе создания строчки не образовывались пропуски, обрывы нити и пр. Кроме того, есть еще немало мелочей, которые тем не менее оказывают существенное влияние на «работоспособность» вертикального челнока. Например, если при работе на машинке постоянно тянуть ткань, на поверхности элемента и его носике появятся зазубрины.

Но если говорить о самых современных моделях швейных машин, они лишены подобной проблемы: все рабочие узлы таких приборов надежно зафиксированы, и необходимость в настройке отпадает сама собой.

Теперь о ротационных видах вертикальных элементов. Подобный рабочий элемент присутствует к изделиях высокого класса. Именно он зачастую применяется в промышленных разновидностях швейных машинок. Принцип действия прост: в процессе взаимодействия с машинной иглой челнок осуществляет круговое вращение.

Главное преимущество ротационного элемента – ускорение работы швейной машины. К примеру, на фабриках машинки работают на такой скорости, что иглы могут плавиться. Маятниковый челнок попросту бы разлетелся на куски от нагрузки. Вертикальный ротационный элемент не нуждается в разборе: достаточно регулярно смазывать его трущиеся детали.

Вертикальные рабочие узлы обладают неоспоримым, главным преимуществом перед горизонтальными – челночный вал связан с главным надежно закрепленными металлическими рычагами. Это позволяет устройству выдержать существенные нагрузки. Да, машинки с маятниковым элементом не отличаются высокой скоростью работы, но это компенсируется 3 достоинствами:

  1. Надежность рабочих узлов;

  2. Долговечность прибора;

  3. Доступная цена.

Горизонтальный: принцип действия, преимущества

Первое о чем стоит упомянуть – горизонтальный челнок почти целиком состоит из металла (за исключением лишь шпульной вставки, заменяющей колпачок, – она выполнена из пластика). Поскольку колпачка у шпульки нет, она вставляется непосредственно в челнок. Это просто, эффективно и очень удобно: всегда видно количество оставшейся нитки, цвет и даже как ее снять.

Горизонтальные узлы относятся к ротационным элементам и работают, постоянно направляя движение в процессе эксплуатации. Подобная система более совершенна, нежели в устройствах с вертикальными челноками: передающие шестерни полностью защищены от ударной нагрузки, тем самым практически полностью исключен износ.

Устройство является высоко функциональным на протяжении всего эксплуатационного периода швейной машинки. В разборке челнок не нуждается: достаточно каждые полгода смазывать его ось крепления. Горизонтальный элемент обеспечивает швейной машинке бесшумность в процессе работы. Это достигается за счет применения ременной передачи, а также использования пластика при производстве других элементов, помимо челнока.

Особого внимания заслуживает шпульная капсула: она надежно зафиксирована при нормальном функционировании машинки. Игла может попасть по нему только в том случае, если крепежные элементы повреждены. А это возможно лишь при некорректных действиях человека. К примеру, неправильно закрепленная нить может запутаться. Если вал при этом прокрутится, велика вероятность деформации упора – шпуля держателя попросту провернется.

У горизонтальных узлов есть пара специфических особенностей. Во-первых, нижнюю нить довольно неудобно регулировать. Чтобы подкрутить нужную гайку, придется добираться до самого челнока. Во-вторых, никакой самодеятельности горизонтальные модификации не допускают: самостоятельная замена износившегося элемента возможна в редких случаях – поменять его на новый можно только в специальных сервисных центрах.

Важно! Горизонтальные челноки изготавливают из цельного куска пластмассы. И, хотя она отличается особой прочностью, не следует злоупотреблять этим, используя грубые нитки. Для таких элементов больше подходят эластичные, тонкие нитки. В противном случае неизбежно сильное трение по челноку, что порой приводит к образованию на его поверхности канавок.

Основные преимущества горизонтальных роторных челноков:

  1. Бесшумность;

  2. Плавность хода;

  3. Высокое качество шитья.

Челноки и связанные с ними мифы

  1. Миф № 1. Вертикальные челноки более прочны за счет материала, из которого изготовлены (якобы металл надежней пластика). Как показывает практика, с металлическими вертикальными больше проблем, нежели с пластиковыми горизонтальными. Все решает специфика устройства элемента.

  2. Миф № 2. Натяжение нити можно отрегулировать только в вертикальном челноке. В корне неверное утверждение. Регулировка натяжение нити на шпульной капсуле у вертикальных и горизонтальных челноков абсолютно одинаковое. Но есть нюанс: ротационные челноки менее чувствительны к смене натяжения нити (речь как о горизонтальных, так и ротационных вертикальных вариантах).

  3. Миф № 3. Устройства с горизонтальным челноком не способны справиться с плотной тканью. Горизонтальным челнокам вполне под силу справиться с тканью любой плотности. Главное, устанавливать иглу достаточной толщины. Более того, многие модели швейных машин с горизонтальными челноками имеют более совершенную систему продвижения.

  4. Миф № 4. Шпульная вставка – дорогой, быстро изнашиваемый элемент по сравнению со шпульным колпачком. В корне неверно. Все решает эксплуатация устройства: если со швейной машинкой обращаться грамотно, вставка прослужит ничуть не меньше колпачка. В сервисных центрах значатся на обслуживании модели машинок с оригинальными шпульными вставками, срок эксплуатации которых достигает 20 лет.

Сравнительная характеристика

Вертикальный

Горизонтальный

Комфорт эксплуатации

Для смены шпульки нужно постоянно доставать весь узел из челночного устройства

Процесс управления машинкой очень прост: шпулька легко заправляется, а прозрачная крышка обеспечивает контроль за ее состоянием

Регулировка натяжения нити

Специальный винт, расположенный непосредственно на колпачке, обеспечивает быструю регулировку натяжения нити

Для регулировки до оптимального параметра потребуется демонтаж игольной пластины

Шум и вибрации

Возвратно-поступательные движения челнока создают громкий бряцающий звук ввиду интенсивного трения деталей

Движение элемента идеально сбалансировано, поэтому вибрации и создаваемый шум минимальны

Надежность

Все рабочие узлы выполнены из металла

Все детали, за исключением шпульного колпачка, выполнены из металла. Колпачок же изготавливается из прочного пластика, но по устойчивости, все же, проигрывает металлу

Скорость работы

Высокая скорость работы недостижима ввиду конструктивных особенностей челнока

В теории скорость вращения шпульки неограниченна

Обслуживание

Требуется регулярная смазка элемента во избежание его быстрого износа

Эффективная эксплуатация без регулярной смазки.


Оцените статью


Всего голосов: 0, рейтинг: 0

Что лучше? Горизонтальный челнок или вертикальный?

Всем добрый день! Это мой первый пост, посвященный швейным машинам. Для первого раза я выбрал самую часто обсуждаемую тему. По крайней мере мне в связи со своей профессиональной деятельностью чаще всего приходится отвечать на вопрос про челночные устройства)

Прошу сразу понять, что здесь я высказываю лично свое мнение по поводу швейных машин.

Вообще челночное устройство — это сердце швейной машины. Именно там происходит самое главное — петлеобразование. Отсюда к нему и столько внимания.

На данный момент в бытовых швейных машинах встречаются 3 вида челночного устройства.

Первое — горизонтальное. Изображение смотрите выше. Оно же «современное», «двойного обегания», «ротационное»…можно в магазинах услышать и другие варианты.
Второе — вертикальное. Оно же «традиционное», «качающееся»…и тут фантазия может завести продавцов и покупателей куда угодно. Выглядит оно так:

Ну и третье — очень редкое — вертикальное челночное устройство промышленного типа. Это некий сплав из горизонтального и вертикального. Суть в том, что вид оно имеет, как вертикальное, а вращается, как горизонтальное.

Т.к. третий вид челнока удел очень ограниченного набора швейных машин, то я бы поговорил о первых двух.

Приведу несколько пунктов, по которым они отличаются:

  • В горизонтальном челноке во время опускания иглы шпуля с ниткой успевает сделать аж 2 оборота, чтобы верхняя нитка наверняка захватила нижнюю. В вертикальном челноке — половину оборота.
  • Горизонтальный челнок не надо смазывать в отличие от вертикального.
  • Шпулька в горизонтальном челноке хорошо проглядывается, т.к. по сути лежит на поверхности за прозрачной крышкой. Для Вас не будет сюрпризом окончание нижней нити. Шпуля в вертикальном челноке очень хорошо спрятана)Здесь труднее поменять нижнюю нитку, а увидеть, что она кончается невозможно.
  • Как правило, имея схожую мощность, машины с горизонтальным челноком шьют более плотные ткани.
  • Еще поговаривают, что машины с горизонтальным челноком работают менее шумно. ..Но тут все сильно зависит от машины.
Это, пожалуй, и есть самые главные отличия двух видов челночного устройства. Однако не следует смотреть только на челнок. Чтобы машина действительно хорошо шила нужно сочетание таких факторов, как челнок, мощность, качество сборки. Об этом поговорим в следующих постах)

ВОПРОС: А Вы как считаете, какой челнок лучше?

Осциллирующие, поворотные, горизонтальные и вертикальные крючки для швейных машин

По этой причине некоторые квилтеры могут предпочесть вертикальный крючок для работы со свободным движением. Кроме того, это делает большинство вертикальных крючков менее сложными при использовании более тяжелых или необычных типов ниток.

Сначала давайте обсудим, что на самом деле делает крючок для швейной машины. Когда игла входит в ткань и начинает подниматься, позади иглы образуется небольшая петля из нити.

Крючок захватывает эту петлю и оборачивает ее вокруг шпульной нити, перемещаясь по шпульному колпачку. Очевидно, что крючок играет важную роль в образовании петли.

Теперь поговорим о различных типах крючков. Поймите, что все они могут образовывать красивый, надежный, сбалансированный шов.

Когда дело доходит до типов крючков, есть две основные характеристики, по которым они классифицируются. Первая характеристика — это тип движения, совершаемого крючком в процессе формирования стежка. Он колеблется или вращается.

Качающийся крюк движется в одном направлении, а затем в обратном.Вращающийся челнок продолжается вокруг шпульки в одном направлении.

Оба типа крючков могут очень легко застрять из-за ошибки оператора. CAVEAT EMPTOR — Компании, производящие швейные машины, стремятся рекламировать машины как имеющие «крючок для застревания».

Что ж, я лично создал узлы и заедания ниток из-за ошибки пользователя на многих машинах, рекламируемых как имеющие якобы «защищающий от замятия крючок». Так что имейте в виду, что это утверждение часто оказывалось не более чем маркетинговой шумихой.

Singer 99 имеет горизонтальный качающийся крючок. Пример качающегося вертикального челнока

Любая машина позволит вам отшивать ткань, пока вы протягиваете концы нити.Квилтеры часто делают это, когда занимаются сборкой цепочки.

Однако, если вы просто начнете шить воздухом на любой ниточной машине, вы получите прекрасные замятия. Ошибки заправки ниток также могут вызывать скопления нитей, застревания и комки, и ни один тип крючка не застрахован от этого.

Теперь посмотрим на ориентацию крючка. Крючок бывает вертикальным или горизонтальным. Вертикальный крюк может быть направлен в сторону (он же боковой или боковой погрузчик) или вперед (он же CB или передний загрузочный крюк).

При горизонтальном челноке шпулька опускается сверху.Это может быть очень удобно. Однако нить должна поворачиваться на 90 градусов в процессе формирования стежка с верхней загрузкой (горизонтальный крючок), что не требуется для вертикального крючка.

Если у вас возникли проблемы с загрузкой вертикального шпульного колпачка в машину, мне неприятно об этом говорить, но проблема не в конструкции машины, а в вашем подходе. Что интересно, снятие шпульного колпачка редко доставляет кому-либо какие-либо проблемы.

Итак, внимательно проверьте, как вы держите шпульный колпачок, когда вы вынимаете его из машины, и обязательно держите его точно так же при установке.Ваш палец должен быть направлен ВНИЗ за защелку.

Также убедитесь, что шпулька полностью вошла в шпульный колпачок, прежде чем открывать защелку и вставлять ее в машину.

При покупке машины обязательно обсудите типы шитья, материалы и нитки, которые вы планируете использовать. Не стесняйтесь обращаться за советом о том, какой стиль ловушки лучше всего подходит для вашего приложения и почему.

Не забывайте, что лучше всего подходит для ваших швейных работ.Лично я владею и использую машины с различными стилями и ориентациями крючков, и я считаю, что каждая из них имеет свои сильные и слабые стороны.

Посетите Sew-Classic.com

горизонтальный или вертикальный 🚩 вертикальный двойной челнок obecanja 🚩 Ручная работа

Vertical Shuttle — хороший вариант для начинающей швеи.


Самый простой вертикальный челнок качается. Обычно такие челноки укомплектованы дешевыми швейными машинками.Шпулька помещается в специальную металлическую капсулу, затем капсула-челнок вставляется в недра машины. Установка вертикального челнока относительно проста. По привычке этот шаг может занять некоторое время. Основными недостатками «раскачивающегося» челнока торговцы считают низкую скорость стежков, шумность, необходимость постоянного ухода. Кроме того, вертикальные челноки иногда путают с нижней нитью, и возможности точной регулировки ее натяжения не предусмотрены. Однако, если вы только начинаете шить, становитесь первой швейной машиной и не хотите тратить слишком много денег, не бойтесь вертикального челнока.Высокая скорость претразивания имеет значение, вам, скорее всего, не понадобится на первом этапе, с установкой челнока достаточно, чтобы понять один раз (очень важно не забыть поднять иглу как можно выше, чтобы не было проблем с установкой шпульки), и к шуму быстро привыкаешь.
Если у вашей машины горизонтальный крюк, это не значит, что машина не требует периодического обслуживания. Удалите пыль и смажьте важные детали маслом, если хотите, чтобы машина прослужила долго.

Челнок горизонтальный


Поворотный горизонтальный крючок чаще всего встречается в непрофессиональных швейных машинах средней ценовой категории. Это удобнее вертикального, если речь идет об установке. Фактически шпулька вставляется в корпус машинки без дополнительной металлической капсулы. Обычно он накрывается полупрозрачной пластиковой пластиной, позволяющей визуально оценить количество оставшейся пряжи на шпульке. Горизонтальный Shuttle снижает вибрацию до минимума, соответственно, и шум, который он производит, также намного меньше.Челноки этого типа не требуют смазки. Здесь реже путают темы. К сожалению, натяжение нижней нити здесь тоже довольно сложно отрегулировать. Горизонтальные челноки устанавливаются в автомобили со стартовой ценой около восьми тысяч рублей. Купив машинку с подобным крючком, вы немного полегче на себе.
Тип Shuttle не должен быть единственным критерием при выборе машины. Обратите внимание на другие функциональные особенности.

Существует третий тип крючка — это вертикальный челнок с двойным обеканием.Такие челноки используются в профессиональных машинах высшей ценовой категории. Эти челноки очень надежны, сводят на нет вибрацию, исключают спутывание ниток, позволяют хорошо регулировать натяжение нижней нити. К тому же такой крючок позволяет писать с очень высокой скоростью. Если вы планируете шить профессионально, вам стоит подумать о покупке машин с этим типом Shuttle.

Вертикальный челнок двойного обегания в некоторых автомобилях. Какая швейная машина с крючком лучше.Качающийся челнок старого и нового типа

Какой тип челнока в швейной машине самый лучший? Этот вопрос возникает в процессе выбора подходящей модели этого технического устройства, что значительно облегчает работу человека в процессе шитья. Такая, казалось бы, незначительная деталь, как челнок, влияет на непрерывность работы и качество получаемой продукции.

Какие функции выполняет этот элемент? Что за случилось? Какие преимущества и недостатки? Какой самый лучший тип челнока в швейной машине? Ответы на эти вопросы мы будем искать в этой статье.

Независимо от того, покупаете ли вы новую швейную машину или хотите лучше понять, что у вас есть, полезно понимать различия в функциях и функциях между машинами. Одна из функций, которая играет ключевую роль, — это система крючков. Это часть машины, которая захватывает нить, потому что она выталкивается из иглы для создания стежка. Есть два основных типа крючков: вращающиеся и колеблющиеся. Оба крючка создают строчные строчки, но работают они по-разному и имеют несколько разных соображений.

Давайте подробнее рассмотрим эти две системы. Вращающаяся машина с крючками, иногда называемая полностью вращающейся машиной, — это машина, в которой крюк вращается по полному кругу вокруг неподвижной катушки. В этой системе челночный челнок захватывает нить, когда игла проходит через ткань, а затем крючок переносит нить вокруг каркаса шпульки, образуя шов, проходящий вокруг шпульки.

Общая характеристика челнока

Челнок — один из важнейших элементов.швейное оборудование. Рассмотрим подробнее, какие функции выполняет эта часть.

Когда швейная машина работает над ушком иглы, образуется петля, которая захватывается носиком челнока и расширяется стенками. Нить идет вокруг него и идет вдоль стен. Так образовался шов.

В роторных машинах используется зубчатое или зубчатое приводное звено между верхним и нижним валами машины. Чтобы эта функция работала правильно, ее нужно установить очень точно.Эта потребность в точности означает, что швейные машины с вращающимся челноком имеют жесткие допуски на резьбу. Другими словами, они хорошо работают с потоками определенных рекомендованных размеров, но могут быть неумолимыми за пределами диапазона. Кроме того, небольшие машины с поворотным крюком обычно нуждаются в настройке времени для поддержания такой точности.

От правильной настройки челнока зависит производительность станка. Если этот пункт выполнен некачественно, то в процессе шитья мастер испытает массу неудобств, выражающихся в пропуске стежков, обрывах ниток и других негативных явлениях.Поверхность детали должна быть гладкой и без дефектов. Насечки, ржавчина, загрязнения препятствуют скольжению петли, что негативно сказывается на качестве стежка.

Швейная машина с вращающимся челноком работает более плавно на более высоких скоростях, работает тише и имеет менее частое заедание нити, чем машины с осциллирующими крючками. Однако эти машины обычно дороже, чем машины с качающимся крюком. Поворотные крючки — стандартный выбор для промышленных швейных машин.

Швейные машины с качающимся крючком имеют крючок, который вместо того, чтобы вращаться по полному кругу, качается назад и вперед.В этой системе челнок поднимает верхнюю нить из иглы и опускает ее на нижнюю часть шпульки. Как только это произойдет, крючок изменит направление и вернется в исходное положение.

Какой тип челнока предпочтителен в швейной машине? Какой из них лучше всего справляется с возложенными на него функциями? Ответить на этот вопрос можно, изучив характеристики столь важной и незаменимой детали в работе пишущей машинки, а также отзывы мастеров.

Разновидности

Есть три типа челноков: качающиеся, вертикальные и горизонтальные.В разновидностях промышленного оборудования установлен вертикальный челнок.

Швейные машины с качающимся крючком имеют более простую механику и, как правило, более доступны по цене, чем машины с качающимся крючком. Они также легче во времени и в обслуживании. Поскольку машины с качающимся крюком имеют более слабые допуски, чем точные поворотные крючки, машины с качающимся крюком могут шить более тяжелые нити на небольших машинах. Недостатки машин с качающимся крюком в том, что они громче и, как правило, не так быстро.

Швейные машины были изобретены в конце 19 века и с тех пор повышают эффективность и производительность швейной промышленности во всем мире. Работа этих машин требовала значительных усилий, а конечная продукция все еще не соответствовала желаемому качеству. Сегодня швейная машина стала не только первым помощником многих людей, но и удобным в использовании и простым устройством. Современные швейные машины имеют встроенный двигатель, который упрощает и ускоряет весь рабочий процесс.

Современные швейные машины в большинстве своем оснащены горизонтальным челноком. Изделие имеет особый дизайн. Золотник в таком станке устанавливается сверху и помещается в челнок под крышкой.

Считается, что наиболее распространенным является качающийся тип челнока. Устанавливается в такие известные модели оборудования, как «Чайка», Veritas, Bernina. Ознакомившись с характеристиками каждого вида деталей, вы сможете точно определить для себя, какой тип челнока предпочтительнее выбрать в швейной машине.Что лучше из предложенного, также помогут разобраться советы специалистов.

С помощью подходящей швейной машины вы можете шить одежду для себя или для продажи, а с дополнительными функциями и различными рисунками строчек вы можете использовать новаторский подход к шитью. Если вы любите шить и заниматься рукоделием, вы также можете ознакомиться с нашими обзорными станками для вырезания скрапбукинга и получить надежное устройство для создания принтов на вашей одежде.

Прежде чем выбрать какую-либо конкретную модель швейной машины, вы должны сначала определить, для чего вы собираетесь ее использовать.А по вашим запросам вы сможете выбрать подходящие варианты пошива. Если вы новичок или просто ремонтируете одежду, компьютерное чудо вам не нужно. Достаточно купить обычную швейную машину, которая делает всего несколько стежков. Однако если вы квалифицированный портной, несомненно, вам нужно выбрать многофункциональное многофункциональное устройство.

Swing Shuttle

Есть три типа швейных крючков. Какой из них лучше и лучше показывает свои характеристики — должен определять мастер, работающий со швейным оборудованием.

Самым распространенным на сегодняшний день является качающийся тип, доказавший свою эффективность десятилетиями работы на бытовых швейных машинах. Качающийся челнок установлен на швейных машинах Чайка, Подольск.

Челноки в вагонах можно разделить на типы

Профессиональные швейные машины предлагают до 25 встроенных стежков для различных типов тканей и одежды. Таким образом, очевидно, что чем больше функций, тем шире в них работает швейная машина. Это тоже напрямую влияет на цену.Профессиональные швейные машины обычно дороже, чем базовые функции. Скорость шитья, измеряемая на нескольких стежках в минуту, подскажет, насколько быстро вы сможете шить. Некоторые швейные машины предлагают регулируемую скорость шитья, так что пользователь может изменять ее во время процесса.

Особенностью этого устройства является его движение в процессе работы механизма. Шаттл раскачивается как маятник; снимает нить с иглы, переводит ее в исходное положение, а затем возвращается в предыдущее положение.

Настроить работу такой машины довольно сложно. Для точности и правильности линии необходимо учитывать несколько параметров одновременно. Особенно это актуально для машин марки «Чайка». Если настройка неправильная, появляются петли, пропуски и т. Д.

Также предпочтительно выбирать устройство, которое создает петли разных стилей, чтобы вы могли прикрепить к своей одежде любую форму одежды. Швейные машины предлагают автоматические, полуавтоматические и ручные типы швейных машин.Автоматический тип требует одноэтапной операции для создания петли, в то время как полуавтоматический тип работает в четырехэтапном режиме работы и поэтому требует больше времени для шитья.

Также стоит обратить внимание на тип челнока, который является одним из важнейших компонентов швейной машины. В процессе формирования линии задействован шаттл. Самый распространенный тип — это горизонтальный челнок, в котором используется система катушек с верхней загрузкой. Этот тип имеет удобное расположение катушки благодаря встроенному челноку.Для начала вам нужно только вставить шпульку и протянуть нить через прорезь. Швейные машины с горизонтальным челноком также имеют прозрачную крышку, чтобы вы могли видеть, когда заканчивается нить.

Старый и новый тип качающегося челнока

Рассматривая конструкцию швейного челнока качающегося типа, следует сказать несколько слов о разновидностях этого оборудования, различающихся по эксплуатационным характеристикам. Есть челноки старого и нового образца. Второй вариант предпочтительнее (например, в машинке Бернина), так как имеет улучшенный дизайн.

Вертикальный качающийся крюк имеет систему катушки с передней загрузкой и складной челнок. Итак, чтобы начать пользоваться машиной, сначала нужно намотать нить на шпульку и опустить шпульку в каноэ. Во-вторых, нужно протянуть нить через прорезь и установить челнок в челночный ход. Швейные машины также различаются по типу ткани и нити, которую они берут. Машины с горизонтальными крючками более эффективно работают с тонкими нитками, а устройства с вертикальным качающимся крюком подходят для ниток любой толщины.

Челноки старого образца требовательны к правильности процесса шитья. Чтобы не было зазубрин на носу, нельзя натягивать ткань рукой. В противном случае материал и игла будут двигаться одновременно. В этом случае носик волана попадет в иглу и затупится.

Следует отметить, что вертикальный качающийся челнок требует постоянной смазки для продления срока службы швейной машины. И последнее, но не менее важное: подумайте о дополнительных функциях, которые обеспечивают удобный и эффективный рабочий процесс.Предпочтительно обрабатывать машину двухигольной установкой, чтобы можно было обрабатывать ткань без оверлока. Некоторые швейные машины имеют автоматический направитель игольной нити и намоточный механизм. Эти параметры предназначены для упрощения рабочего процесса.

В новых версиях качающегося челнока все элементы надежно фиксируются в одном положении. Самостоятельно сбить настройки невозможно. В таких механизмах не требуется настраивать работу. К сожалению, бренд «Чайка» такими характеристиками похвастаться не может.Поэтому со временем в ее работе могут появиться различные сбои.

Также существуют машинки, позволяющие шить свободными руками, если вам нужно поправить узкие предметы, такие как рукава, манжеты, брюки. Швейные машины также могут включать в себя различные прижимные лапки, которые также повышают эффективность работы. Качество индивидуальной одежды зависит от настроек швейной машины. Благодаря регулируемой длине и ширине стежка легко подравнивать одежду, что также полезно при работе с разными типами тканей.Для некоторых типов тканей также требуется определенное натяжение нити, поэтому производители предлагают как автоматическую, так и ручную регулировку натяжения нити. Хотя на других швейных машинах есть набор для ручной регулировки натяжения.

Преимущества и недостатки качающегося челнока

Мы рассмотрели швейные челноки поворотного типа. Что лучше: старый или новый, можно будет определить в процессе работы, исходя из заданных нагрузок. В челноках старой модели вал жестко соединен с основным рычагом из металла.С увеличением нагрузки в процессе эксплуатации такая машина сможет полностью выполнять возложенные на нее функции.

Это далеко не полный перечень опций, которые могут предложить швейные машины, каждая модель имеет свои особенности и преимущества. Но мы надеемся, что наш обзор поможет вам выбрать подходящую швейную машину для ваших конкретных нужд. Эта модель также оборудована автоматической одноступенчатой ​​петлей за петлей.

Очевидно, что одежда, изготовленная на этой машине, будет высокого качества.Горизонтальный челнок и тяжелая металлическая рама обеспечивают практически бесшумную работу. Таким образом, катушку легко вставить в каноэ и следить за подачей нити. Вы можете быть уверены, что эта швейная машина прослужит долгие годы. Он имеет мощный двигатель, компоненты и детали из нержавеющей стали, а также прочную металлическую конструкцию для длительного использования и долговечности — все, что вам может понадобиться быстро, профессионально и с энтузиазмом.

У качающегося челнока есть ряд преимуществ:

1.Все его элементы выполнены из металла. Это делает деталь прочной.

2. Регулировка натяжения нити выполняется быстро и легко.

3. Стоимость машины с таким механизмом намного меньше, чем у оборудования с другими типами челноков.

Скорость пошива изделий также невысока по сравнению с новыми видами оборудования. К недостаткам работы также следует отнести шум, вибрацию и ограниченность операций.

От повседневных платьев до сумок через плечо — он сделает приятную работу и обеспечит отличные результаты.Это отличный прибор для обрезки краев, обрезки и украшения одежды со сложными швами. Все это делает ее одной из ведущих швейных машин на рынке, и не зря. Если вы ищете профессиональное устройство для ручного шитья, ремонта и пошива одежды, это вряд ли лучший выбор.

Что может быть лучше бесконечного набора швейных и квилтинговых проектов? Может быть, возможность воплотить свои идеи в жизнь и создать одежду и аксессуары, которые действительно соответствуют вашему стилю? Эта модель предлагает большое количество функций шитья и квилтинга, поэтому было бы проще перечислить опции, которых нет у швейной машины, чем те, которые она предлагает.Эта модель поможет вам легко вышивать благодаря своим автоматическим функциям и со временем пригодится с более продвинутыми функциями.

Если машинка нужна для пошива только для себя и своей семьи (не продается), качающийся челнок — один из лучших вариантов.

Особенности вертикального челнока

Перед покупкой швейного оборудования нужно определиться, какой швейный крючок лучше. Вертикальный челнок рекомендуется рассматривать как один из предпочтительных вариантов.Устанавливается в дорогих пишущих машинках, таких как Brother PR 655, VR, Bernina 880, а также Bernina 5-й и 7-й серий.

Чтобы подтвердить нашу точку зрения, мы хотели бы указать на некоторые действительно удивительные особенности, которые нам больше всего нравятся в этой модели. На этой машине, конечно, можно шить одежду из разных тканей. Также следует отметить, что швейная машина создана для удобства. Неограниченный столик и свободная ручка предназначены для шитья и квилтинга крупногабаритных изделий или пошива узких вещей, таких как манжеты на рукавах или штанины для брюк.Кроме того, эта модель идеально подходит для шитья в условиях плохого освещения или для шитья темных тканей благодаря сверхлегкой рабочей зоне, поэтому вы можете быть уверены, что на вас не повлияет напряжение глаз.

Вертикальный челнок перемещается по кругу и является наиболее прочным типом, способным работать практически без сбоев.

Помимо длительного срока службы машина, оснащенная вертикальным челноком, отличается большой скоростью. Они исключают появление петли или обрыва нити при условии, что оборудование изначально было правильно введено в эксплуатацию.Когда появляются отклонения в работе такого типа шаттла, его легко настроить.

Вертикальный челночный сервис

Рассматривая, какой челнок в швейной машине лучше, следует обратить внимание на правила обслуживания вертикальной разновидности. Его никогда не разбирают. Однако периодически вертикальный челнок требует смазки, которая покрывает все движущиеся, трущиеся элементы инструмента. Не наносите слишком много жира, иначе он упадет на ткань и испортит ее.

Швейная машина, в которой установлен вертикальный челнок, позволяет увеличить длину стежка до 6 мм, а также расширить ширину стежка до 9 мм.Поэтому такие детали используются в производственных цехах по пошиву одежды. Для домашнего использования также иногда покупают машинку с вертикальным крючком.

Представленное оборудование отличается высокой стоимостью. Подходит тем, кто много шьет. Для профессиональной швеи такая машинка с вертикальным крючком позволит обрабатывать разные виды тканей.

Горизонтальный челнок

Горизонтальный или вертикальный челнок в пишущей машинке? Что лучше выбрать, чтобы не прогадать с качеством и скоростью работы?

В первом варианте деталь не будет иметь шпульного колпачка, который считается одним из наиболее удобных типов конструкции.Шпулька в этом случае будет сразу вставлена ​​в челнок.

Конструкция позволяет визуально определить, сколько нити осталось в катушке и как происходит процесс ее удаления с челнока. К преимуществам горизонтального челнока относится:

  • катушка быстрой заправки;
  • тихая работа;
  • высокая скорость;
  • не требует регулярной смазки;
  • простота конструкции, позволяющая избежать запутывания нити.

Это удобный вид оборудования, позволяющий аккуратно и очень хорошо создавать линии.

Особенностью горизонтального типа детали является сложная процедура регулирования натяжения нижней нити. Эта регулировка осуществляется с помощью небольшого винта, который находится на боковой пластине челнока. Однако такая процедура требуется крайне редко.

Особенности горизонтального челнока

При определении того, какой тип челнока лучше подходит для швейной машины, необходимо более внимательно изучить особенности горизонтальных челноков.Такие детали практически всегда изготавливаются из прочного пластика. Эта особенность определяет правила работы машины.

В инструкции производителя четко указано, какие типы пряжи можно использовать в оборудовании. При нарушении рекомендаций производителя волан быстро придет в негодность, и в этом случае уже получится его настроить. Изношенный челнок вызывает зазоры, петли и ряд других проблем. В этом случае деталь требует замены.

Стоимость такого типа механизма невысока.Поэтому приобретая швейную машинку с горизонтальным челноком, лучше купить еще одну (или парочку) про запас.

При определении того, какой тип челнока лучше всего подходит для швейной машины, следует ознакомиться с отзывами профессионалов. Это позволит вам принять правильное решение в процессе выбора швейного оборудования.

Специалисты утверждают, что качающийся челнок изготовлен из прочных и надежных материалов. Он на порядок прочнее современных горизонтальных разновидностей деталей.Однако у него есть несколько недостатков. Для снятия шпули потребуется больше времени, чем в современных видах техники. Также деталь будет шуметь при работе.

Поворотный челнок ограничивает скорость шитья. Но стоимость этих машин намного меньше по сравнению с современными аналогами. Для пошива в небольших количествах лучше предпочесть этот вариант. Специалисты рекомендуют профессионалам использовать волан вертикального или горизонтального типа.

На нашем сайте уже есть статьи, в которых рассказывается, какие виды швейных крючков бывают в бытовых швейных машинах.Даны рекомендации, с каким крючком выбрать швейную машину. Рассмотрены отличия каждого типа челнока, в том числе горизонтального челнока, какой и лучший. Но поскольку в последнее время на рынке появляется все больше и больше швейных машин с горизонтальным челноком, мы решили сделать статью, посвященную именно этому типу челнока. Подробно рассмотрим, как он работает, в чем его преимущества и есть ли недостатки. А также возможные поломки, неисправности и способы их устранения.

1. Как работает горизонтальный челнок

Если вы снимите лапку с машины и открутите винт (B), то вы увидите, как устроен горизонтальный челнок. Он представляет собой пластиковый монолит с гнездом для шпульки и пружиной для регулировки натяжения нижней нити. Пружина затягивается или ослабляется винтом (H).

Часто бывает, что пластиковый челнок выскакивает из посадочного гнезда и не сразу успевает поставить его обратно. Посмотрите внимательно на это фото, крючок держится на двух креплениях (K).Причем вставлять его нужно без усилий, находя положение, когда он «проскальзывает» между ними. Если ничего не получается, попробуйте сдвинуть одну из застежек назад и настроить челнок так, чтобы она закрывалась обратно. Просто имейте в виду, что эти крепления имеют определенную настройку, которая гарантирует, что крючок не выскочит, а нить свободно проскользнет под ними.

Желательно не отменять эту настройку, но иногда это происходит произвольно. Поэтому проверьте, постоянно ли выскакивает челнок, находятся ли эти крепления (особенно левые) в правильном положении или нет.То есть они должны удерживать челнок в посадочном гнезде и при этом не касаться его стенок, чтобы верхняя нить могла его свободно крутить, не задерживаясь на металлических частях креплений.

2. Как проверить износ поверхности челнока

Пластиковая поверхность челнока может изнашиваться, что, в свою очередь, приведет к образованию петель на верхней нити, появлению шпор и других дефектов стежка. Поворотный тип челнока металлический и в этом отношении более надежный. Но попробуйте на ночь сшить комплект постельного белья на машинке типа швейной машинки Чайка, и утром вы узнаете у соседей все ее недостатки, как и свои.Вот и все, что касается мягкой и бесшумной работы машины с горизонтальным челноком, на это нужно обратить внимание. Не используйте грубые нейлоновые нитки, не подшивайте джинсы и не шейте те ткани, для которых он не предназначен, и тогда поверхность волана всегда будет в идеальном состоянии. Линия тоже всегда будет аккуратной, плавной и красивой.
Одним словом, поверхность челнока и гладкая, эластичная и тонкая нить — это гарантия качественной работы такого станка на долгие годы.Поверить в поверхность же челнока можно с помощью увеличительного стекла. Осмотрите, особенно левую его часть, на предмет потертостей, зазубрин или даже сколов. Если нет, то поищите причину появившихся дефектов линии в другом.

Так как вы читаете эту статью и дошли до этого места, то скорее всего у вашей машинки с горизонтальным челноком какие-то «проблемы». Чаще всего это происходит после шитья грубых тканей, таких как джинсовая ткань или кожа.
Снимите крючок и переместите металлическую насадку челнока на иглу. Зазор между ушком иглы и носиком (h) должен составлять от 1,5 до 2,0 мм. Если он заметно меньше или больше, то высока вероятность проскальзывания швейного ремня с приводными зубьями на один «зуб».
Этот футляр уже точен для опытного мастера, хотя у нас есть статьи по устройству современной швейной машинки и рекомендации, как разобрать корпус машины и установить правильное положение горизонтального челнока.

4. Устройство швейной машины с горизонтальным челноком

Часто в отзывах на форумах, посвященных швейным машинам, можно прочитать заметки хозяек швейных машин о «подвигах» их швейной машины, способной сшить не только джинсы, но и натуральную кожу. Читая их, понимаешь, что скоро эта машинка окажется в мастерской, так как нагрузки, которые она испытывает при пошиве кожи, обязательно приведут к сбою в ее работе, если не к поломке.
Посмотрите на фото устройство современной швейной машины. E — зубчато-ременный привод. П — приводной зубчатый ремень. Б — нижний вал привода челнока.

Приводной ремень (P) при максимальной нагрузке может проскользнуть по шкиву, и тогда синхронизация основного и нижнего валов будет нарушена, а значит, появятся дефекты в линии. Это то, что пошив материалов, не предназначенных для данной модели машины. Но это все-таки в лучшем случае, так как теоретически он мог лопнуть, однако в нашей практике таких поломок еще не было.
Зубчатый ремень электродвигателя не испытывает таких нагрузок, как ремень (Р), но тем не менее, если он порвется, найти ему замену будет очень сложно. Поэтому бережно обрабатывать швейную машинку и подшивать джинсы нужно на ручной швейной машине ПМЗ или в студии, где для этого есть специальные промышленные машины.

Какие преимущества у горизонтального челнока и есть ли недостатки? Какой шаттл лучше? Преимущества горизонтального челнока очевидны. Во-первых, мягкое скольжение нити по пластиковому крючку обеспечивает бесшумную работу самой машины. Во-вторых, качество строчки на таких машинах намного выше, чем на машинах с качающимся крючком. В-третьих, удобство заправки нити и визуальный контроль ее расходования. Наконец, очень точная настройка взаимодействия сопла челнока и иглы, которая обеспечивает надежное петлевание и дает возможность шить любые «причудливые» ткани, такие как трикотаж, стрейч и т. Д.
А вот как выбрать швейную машинку, как выбрать тип челнока — решать вам, ведь кроме качества и удобства есть еще и другие параметры, в том числе финансовые возможности.


Как устроен винтовой челнок. Его возможные неисправности и способы их устранения. Челнок швейная машина челнок.


Эта статья с советами мастера, как самостоятельно разобрать современную бытовую швейную машинку братьев фирм, janome и других


Надежность этого станка с качающимся челноком намного выше.Только скорость уменьшается, а шум увеличивается при работе такого челнока. Данная статья представляет собой обзор швейной машины эконом-класса. бренды janome, с челноком поворотного типа.


В этой статье вы узнаете, как найти причину неисправности привода, а также как самостоятельно заменить электродвигатель.


Почему современная бытовая швейная машина вдруг стала пропускать стежки в строчке? Объясняет техник по ремонту швейных машин.


Мнение мастера о том, какая швейная машинка самая лучшая. Подробная информация о бывшей в употреблении швейной машине Rubin и других старых моделях Veritas.

Тип челнока горизонтальный. Шаттл Shuttle

Если вы собираетесь купить швейную машину, очень важно знать, какой у нее крючок. Какой волан лучше, вертикальный или горизонтальный? А может лучше купить швейную машинку с качающимся челноком? Чем они отличаются и какой шаттл выбрать?

Даже если вы уже купили швейную машину, не волнуйтесь, прочтите эту статью, чтобы точно узнать, какие типы крючков есть в швейной машине и чем они отличаются. Если вы «всерьез» интересуетесь пошивом одежды, не помешает также узнать, как устроена швейная машинка. В том числе, чем отличается роторный челнок от челнока «пуля» и почему советский челнок на Чайке нужно постоянно настраивать. Возможно даже, что это поможет избежать множества поломок швейной машины и провести небольшой ремонт, наладив челночный ход своими руками.

Поворотный челнок — самый распространенный тип челнока (см. Фото), который на протяжении многих десятилетий используется для производства большинства бытовых швейных машин.Именно такой челнок у «советской» швейной машины «Чайка», почти во всех моделях машин подольского типа. Челнок при работе не вращается по кругу, а колеблется, как маятник. Снимает нить с иглы, переводит ее в исходное положение и снова возвращает в исходное положение.

Настроить точную работу такого шаттла достаточно сложно. При этом необходимо учитывать множество параметров, чтобы линия формировалась без разрывов, разрывов и зацикливания нити. Особенно сложно это сделать на швейной машинке Чайка. Чрезмерный «выход» сопла челнока (более 4 мм) за иглой влево приводит к петлеобразованию, недостаточному доступу к проходам и т. Д.

На работу шаттла также влияет его состояние. Носик и поверхность челнока не должны иметь выемки. И они могут появиться, если во время шитья потянуть ткань рукой. Игла смещается вместе с тканью и носик волана, попадая в иглу, притупляется.
Есть и другие «мелочи», влияющие на работу шаттла, описание которых можно найти на страницах нашего сайта.

Современные швейные машины, которые используют качающийся тип челнока, больше не имеют этих недостатков. Практически все узлы имеют надежное фиксированное положение, которое невозможно спонтанно сместить. Поэтому регулировать работу качающегося челнока для таких швейных машин не нужно. С другой стороны, это часто приходится делать на швейных машинках с чайками.От чрезмерной нагрузки могут проворачиваться валы валов, не имеющие пропила под винт крепления. Именно эта конструктивная особенность Чайки становится главной причиной постоянных сбоев в ее работе.

Швейные машины швейного типа имеют явное преимущество. Вал челнока практически во всех моделях швейных машин соединяется с основным валом металлическими рычагами, соединения которых надежно фиксируются. Это позволяет швейной машине выдерживать большие нагрузки при шитье.Например, в машинах с вертикальным зацепом вместо рычагов используется профилированный ремень, который из-за чрезмерного усилия может соскользнуть «на зуб» и даже порваться.

Скорость швейной машины с качающимся челноком немного ниже, чем у машин с другим типом челнока. Но такие машины надежнее, долговечнее и, что самое главное, дешевле.
Как правило, все швейные машины эконом-класса имеют качающийся челнок.
Повышенный уровень шума и вибрации при шитье, ограниченный набор линий и операций, низкая скорость полностью компенсируются приемлемой недорогой ценой машины.

Швейные машины более высокого класса, например, японская швейная машина Brother, часто используют вертикальный челнок, вращающийся по кругу, его еще называют поворотным челноком или челноком двойной посадки. В чем его достоинства и недостатки? На мой взгляд, это идеальный тип шаттла. Точно вертикальный челнок Используется во многих промышленных швейных машинах. И даже немецкие швейные машины Veritas 8014 советских времен использовали этот тип челнока. Поэтому многие из них до сих пор работают, и хозяйки к ним претензий не имеют.

Одним из преимуществ использования этого типа челнока является высокая скорость швейной машины. На фабриках швейные машинки шьют с такой скоростью, что плавятся даже иглы в прямом смысле этого слова. Качающийся челнок «Чайки» разлетелся бы на куски при одном полном нажатии на электропривод промышленной машины.
Пропуск стежка, зацикливание нити, обрывы практически исключены при соблюдении всех рекомендаций производителя. И даже если они появляются, их можно быстро устранить, так как положение челнока по отношению к игле легко регулируется.И что самое главное, ход челнока можно надежно закрепить с помощью 3 винтов, прикрепленных к валу (см. Фото).

Вертикальный поворотный крюк не требуется для разборки и никогда не делайте этого. Единственное, что ему нужно, это смазка. Внимательно посмотрите, как работает челнок, и смажьте все трущиеся изнутри детали небольшим количеством масла. Только не увлекайтесь, иначе излишки масла при шитье могут сойтись нижней нитью вверх и испортить ткань.

Вал вертикального челнока на многих бытовых швейных машинах соединен с главным валом с помощью фасонной (с ребрами) ленты, которая не позволяет использовать машину для шитья тканей и материалов, не указанных в инструкции.Любая швейная машина предназначена для шитья различных тканей, прежде чем сшивать джинсы в 9 слоев, прочтите инструкцию.
Этот приводной ремень нельзя сильно натягивать, иначе будет «жесткий» ход и повышенный шум машины. Сильное натяжение ремня приводит к преждевременному износу деталей, поэтому он находится в слегка ослабленном состоянии. Кроме того, если очень «постараться», то ремень может перескочить через один зуб из-за чрезмерного усилия. Тогда все настройки автоматически теряются, и машинке требуется мастер. Конечно, крайний случай, который бывает очень редко, но он хорошо показывает, что может произойти, если не следовать инструкциям растения.

Цены на швейные машины с вертикальной челночной скоростью выше, чем на машины эконом-класса. Можно сказать, что швейные машины с вертикально вращающимся челноком больше подходят для тех, кто много шьет, используя разные ткани и материалы для шитья. Такие швейные машины обычно имеют широкий спектр возможных тканей для пошива одежды, в том числе кожу.Видов прострочки много, в комплекте много дополнительных ножек. Часто это операция автоматического способа изготовления петель и т. Д. Но, как и у швейных машин с качающимся крючком, они имеют шпульный колпачок, в который вставляется шпулька.

3. Челнок горизонтального типа

Горизонтальный челнок не имеет шпульного колпачка, шпулька вставляется прямо в челнок, что чрезвычайно удобно и просто. А главное понятно, сколько нити задралось на шпульке, какого она цвета и даже как нить снимается с челнока. Эта машина намного тише, мягче и отлично справляется со своей работой. Как правило, у нее нет зазоров, петель и других проблем. Вот только регулировать натяжение нижней нити неудобно, так как оно регулируется небольшой шестеренкой на боковой пластине челнока. Но делать это нужно нечасто, поэтому об этом можно не упоминать. Но тот факт, что горизонтальный челнок изготовлен из высокопрочного пластика, должен быть предупреждением для тех, кто любит шить все без разбора.

Использовать нити нужно только указанные в инструкции, эластичные и тонкие.Никаких «тридцатилетних» и «сороковых» от бабушки. Пластиковый челнок быстро изнашивается из-за таких ниток, и тогда машина начинает делать и пропуски, и петли, и обрывы ниток. Никакие настройки здесь не помогут, просто замените челнок полностью. К счастью, стоимость горизонтального челнока не очень высока и его легко снять и заменить даже самостоятельно.
Купить горизонтальный челнок можно в любом швейном магазине, либо заказать в интернет-магазине. Но лучше сразу, покупая швейную машинку, приобрести ее про запас.
И все же бесшумная работа станка достигается за счет использования ременной передачи для челнока, а иногда, помимо челнока, для изготовления и других деталей используется пластик. Поэтому нужно уважать машинку и не пытаться пришить к ней «толь», это не «Зингер» прошлого века.

А вот так выглядит челнок «пуля» на швейной машине Зингера девятнадцатого века. По легендам и мифам на такой машине можно сшить все, что угодно, качественно и без зазоров.На самом деле это миф. Машина полностью устарела и даже если она у вас есть, не пытайтесь найти мастера и отремонтировать. Намного проще купить новую машину за 5-6 тысяч рублей той же марки Singer.

Какой еще челнок выбрать при покупке швейной машины? Думаю, на этот вопрос нет однозначного ответа. Если вам нужна простая и надежная машина. Для редкого использования наиболее подходящим решением является поворотный тип. Недорого и надежно.
Если вы опытный «профи», то вы сами знаете, какая машина вам нужна. Но я думаю, что остановлю свой выбор на вертикально вращающемся челноке.
Если вы любите много шить, но «для себя», подумайте о горизонтальном крючке. Бережное и бережное отношение к такой машине гарантирует вам ее безупречную многолетнюю работу.


Настройте и отрегулируйте взаимодействие вращающегося по кругу вертикального челнока и швейной иглы.


В чем преимущества горизонтального челнока. Как устроен такой шаттл, его возможные неисправности и как их устранить.


Купить швейную машинку в кредит намного выгоднее другой. бытовой техники, ведь швейная машинка может «заработать» деньги и помочь быстро и вовремя вернуть кредит в банк.


Современные швейные машины можно разделить на два типа: электронные и электромеханические. Это первое, что отличает швейные машины. Второе и очень важное отличие — какой тип челнока используется для швейной машины.


Многие фирмы до сих пор производят швейные машины с качающимся челноком. Связано это, в первую очередь, с невысокой стоимостью машины. Надежность машины намного выше, чем у других типов челноков, только уменьшается скорость и увеличивается шум при работе такого челнока. Данная статья представляет собой обзор швейной машины эконом-класса. бренды janome, с челноком поворотного типа.


Для чистки крючка лучше всего использовать жесткую кисточку для клея или старую зубную щетку. В некоторых случаях можно шлифовать стенки челнока специальной пастой. Это необходимо, если на стенках есть сильный налет, не позволяющий нити беспрепятственно «обходить» волан.


Внешне шпульки почти всех швейных машин похожи. Но для каждого типа челнока обычно используются «свои» катушки. Для горизонтального челнока используются прозрачные пластиковые шпульки. Они более удобны, потому что вы можете видеть количество оставшейся нити. Для качающегося челнока часто используются бобины из металла или непрозрачного пластика. В промышленных челноках катушки только металлические и значительно уже (тоньше), чем бытовые катушки.

Хвостовая часть швейной машины используется для захвата входного отверстия петли и петли вокруг шпульки .Набор деталей челнока в сборе с корпусом обычно называется челночным устройством .

В бытовых швейных машинах челночные крючки с челноком,

совершает возвратно-поступательные движения ( качается ). Также используются челночные устройства с непрерывно вращающимся челноком ( ротор).

Есть два типа челночных устройств с качающимися челноками:

1) с челноками (рис. 7, а), которые перемещаются по часовой стрелке (вправо) во время рабочего хода.Такие челноки используются в прямолинейной машине. 1 кл. ПМЗ и в станках, выполняющих зигзагообразную линию — 116 , 120 , 142 кл. ПМЗ и другие;

2) с челноками (рис.7, б), которые перемещаются против часовой стрелки (влево) во время рабочего хода. Эти челноки используются в прямострочных машинах и кл. ПМЗ.
Челнок левый в вагонах 1А и 2М сот. обеспечивает нормальное переплетение нитей в стежках без узлов практически в любом направлении движения сшиваемых материалов.Это особенно необходимо при вышивании, когда ткань в пяльцах перемещается в разные стороны.
Чтобы понять принцип работы челноков и назначение отдельных элементов и частей челночных устройств, необходимо рассмотреть процесс образования петель в машинах с различными челноками.

Челночное устройство в вагоне с качающейся правой навеской челнока.

Челночное устройство (станки 1 кл. ПМЗ) состоит из следующих основных частей (рис.8): челнок 17, корпус хода 2, шпульный колпачок 15 с пружиной натяжения нити 14, винт 13, прижатый к колпачку, шпулька 12, накладное кольцо 6, верхняя пластина 1, пружина 7 с винтом 8. Носик 10 челнока служит для захвата петли верхней нити, образовавшейся у игольного ушка. Ремень 9 челнока вставляется в кольцевую направляющую канавку 4 корпуса хода. На шток 11 надевается шпульный колпачок со шпулькой. Челнок в направляющей канавке 4 корпуса гребка совершает возвратно-поступательное движение.


Для удобства изготовления, сборки и разборки направляющая канавка корпуса хода челнока открыта с задней стороны и вместо задней стенки на штифты 3 надето накладное кольцо 6, прижатое к пластинчатой ​​рессоре 7, который крепится к корпусу винтом 8.

Шпулька надевается на ступицу шпульного колпачка, а шпульный колпачок, в свою очередь, надевается на шток 11 челнока и фиксируется защелкой.

Шпулька в процессе работы остается неподвижной: удерживается от вращения регулировочным пальцем 16, входящим в паз 5 корпуса челночного хода.

При снятии петли с челнока в конце петли между регулировочным пальцем 16 и канавкой 5 петля верхней нити проходит, следовательно, чтобы избежать натирания и разрыва резьбы поверхности регулировочного пальца 16 и канавки 5 необходимо тщательно отполировать.

Корпус челнока 2 прикреплен к платформе. Положение направляющей канавки 4 относительно иглы устанавливается при сборке гильзы машины с платформой очень точно.Необходима большая точность установки, чтобы носик челнока проходил рядом с иглой с максимальным зазором до 0,1 мм. Зазор между носиком челнока и иглой в этом механизме не регулируется . Когда зазор между иглой и носиком челнока увеличивается, происходит пропуск стежков. Чтобы продеть иглу к носику челнока и удерживать верхнюю нить, корпус челнока частично открыт вверху и на некотором расстоянии нет направляющей канавки.Пластина 1 (пластина нитенаправителя) прикреплена к корпусу челнока.

Процесс формирования стежка в машине с качающимся крючком. В вагоне 1А кл. Движение челнока ПМЗ (рис. 9, а — в) сообщается с помощью специального двуплечного поводка 3 с рожками 4 и 6, называемого челночным двигателем . Двигатель челнока, прикрепленный к концу вала челнока, совершает возвратно-поступательное движение, которое передается челноку за счет попеременного действия рупоров 4 и 6. Верхняя нить шпульки заправляется между шайбами ​​2, регулирующими натяжение, затем в ушко триммера намотки 1 и, наконец, в игольное ушко.

Чтобы понять работу челночного устройства , рассмотрим процесс формирования стежка .

Игла, опускаясь в крайнее нижнее положение, проводит верхнюю нить через сшиваемый материал (рис. 9, а). Носик челнока в это время находится в крайнем левом положении на расстоянии 3,5-4 мм от оси иглы.
Затем игла поднимается из нижнего положения на 2,5 мм (рис. 9, б). Со стороны короткой канавки на ушке иглы образуется петля-вход верхней нити достаточной ширины (1,5–2 мм). Наибольшая ширина петли образуется на расстоянии 1,5-2 мм над ухом. Чтобы носик челнока в этот момент вошел во входную петлю, игольное ушко должно располагаться на 1,5-2 мм ниже носика челнока.

Швейная машина с челночным носом клиновидной формы 1 кл.ПМЗ проходит возле иглы справа, если смотреть со стороны рабочего (см. Рис. 9, б, тип А). Игла с короткой бороздкой устанавливается справа от рабочего.

После того, как носик челнока входит в петлю верхней нити, очень важным моментом является перемещение впускного отверстия петли к основанию носика (надевание НО на носик челнока 7, рис. 9, в и г). Если в момент, когда нос челнока приближается к началу направляющей бороздки тела гребка, НО задерживается на носике челнока 7 (рис.9, д) и не переместится к основанию носика, затянет петлю в паз и верхняя нить оборвется.

Верхняя пластина 5 (см. Рис. 9, в) создает уклон петли к горизонтали, облегчая перемещение петли к основанию носика. Двигатель челнока рогом 4 давит на пятку челнока, поворачивая его по часовой стрелке. Между вторым рупором 6 двигателя и носовой частью челнока в это время имеется зазор ( а) для удобного доступа к петле.


В швейной машине 1 кл. ПМЗ этот зазор составляет 0,6-0,8 мм. Слишком большой зазор вызовет усиленный удар по челночному устройству, а при небольшом зазоре не будет свободного прохода для резьбы, что приведет к ее разрыву. Зазор также должен быть между нижней частью носика челнока и выступом 6. Если этого зазора недостаточно (рис. 9, д), петля не может переместиться к основанию носика и будет втягиваться в направляющую канавку. ходовой части с неизбежным обрывом резьбы.

Далее челнок продолжает рабочий ход (рис. 9, ж). Его носик и пояс входят в направляющую канавку корпуса челнока. Основание сопла челнока, перемещая петлю, передает свои ответвления на боковые конические поверхности челнока. Эти поверхности необходимо тщательно отполировать.

При дальнейшем движении челнока в том же направлении (рис. 9, з) основание его носа перемещает петлю на поверхность шпульного колпачка (с лицевой стороны) и заднюю стенку челнока.

Петля из-под носа челнока переходит на крыло 8 (см. Рис. 9, е). Волан всем телом входит в петлю. Для того чтобы петля лучше двигалась с боковой конической поверхности челнока на поверхность шпульного колпачка, на ее пути также не должно быть выступов (открывающийся конец защелки должен находиться с обратной стороны петли вокруг шаттл).

Основание сопла челнока (рис. 9, и) наматывает петлю немного дальше по вертикали.Игла натяжного рычага в этот момент поднимается и опускает петлю с челнока.

Во избежание резкого движения рычага прием намотки начинается немного раньше. Сначала ушко рычага приемного рычага медленно поднимается и отбирает лишнюю (резервную) нить.

Наклонное крыло 8 челнока также помогает сбросить петлю с челнока.

Двигатель шаттла перестает вращаться по часовой стрелке и начинает вращаться в обратном направлении. Это приводит к тому, что рупор 6 двигателя челнока теперь становится водителем и прижимается к основанию носовой части челнока.Шаттл начинает работать на холостом ходу. Петля в это время почти уже обвита шпулькой вокруг шпульного колпачка.

Между пяткой челнока и рупором 4 двигателя челнока образуется зазор, необходимый для выхода сброшенной петли из челнока.

Затем натяжной инструмент быстро снимает петлю с челночного устройства (рис. 9, л). Петля, внутри которой теперь находится нижняя нить, выходит через зазор между рогом 4 и пяткой челнока.Челнок, вращаясь против часовой стрелки, упирается пяткой 9 в левую стенку окна в корпусе челнока. Эта стенка относительно линии движения иглы должна располагаться на таком расстоянии, чтобы в момент приближения пятки волана петля уже выходила из волана, как показано на рис. 9, л. В противном случае верхняя нить может затянуться пяткой челнока в паз и оборваться.

Далее изготовитель натяжителя затягивает петлю, втягивает нижнюю нить в материал и наматывает нить до тех пор, пока она была потрачена на стежок со шпульки.Механизм ткани перемещает материал для формирования следующего стежка.

Детально рассмотрев процесс образования стежка, легко определить, что угол поворота волана должен быть более 180 °. Это превышение происходит из-за того, что в начале хода основание носика челнока должно находиться слева от иглы (см. Рис.9, а), а в конце хода идти немного дальше за вертикальной линией (см. рис. 9, а). В швейной машине 1 кл. ПМЗ угол поворота челнока составляет 206-210 o.

Процесс формирования стежка в машинах 1А и 2М ячеек. ПМЗ, имеющий качающийся левый челнок, аналогичен описанному выше. Единственное отличие состоит в том, что левый волан ведет по петле против часовой стрелки (а не по часовой, как в автомобиле ПМЗ 1 класса).

Рычаг защелки на шпульном колпачке правостороннего челнока открывается слева, а на шпульном колпачке левостороннего челнока — справа.

В вагонах 1А и 2М сот. ПМЗ для уменьшения детонации в челночном устройстве на концах рожков электродвигателя челнока прикреплена обыкновенная листовая рессора.

Процесс формирования стежка в машине с вращающимся челноком . Для исключения стука и увеличения скоростного режима в некоторых бытовых швейных машинах используются равномерно вращающиеся челноки.

Челночные устройства с равномерным вращением челнока (поворотным) с передаточным числом i = 1: 2.

Челночное устройство швейной машины «Веритас» 8014-26 кл. представляет собой типичное челночное устройство с вращающимся челноком (рис. 10). Челнок вращается против часовой стрелки.Челночное устройство состоит из корпуса челнока 2, держателя паука 10, шпульного колпачка 15 со шпулькой 14, регулировочного пальца 13, верхней пластины 5 и бокового полукольца 1.


Корпус челнока 2 имеет форму чаши со ступицей, которая служит для его фиксации винтами на валу челнока. Внутри корпуса челнока имеется направляющая канавка 4. Канавка 9 шпуледержателя 10 входит в эту канавку.
Для того, чтобы можно было вставить ремень держателя шпульки, передняя боковая стенка паза челнока на большей части (за исключением сектора возле носика) открыта.В этом месте боковая стенка паза представляет собой полукольцо 1, прикрепленное тремя винтами к корпусу челнока. Для захвата петли на корпусе волана имеется носик 3.

На шток 11 шпуледержателя снабжен шпульным колпачком со шпулькой и заблокирован защелкой. .

Установочный палец 13 прикреплен к платформе машины. Его выступ 12 входит в открытую канавку 7 держателя шпульки, поэтому при вращении челнока держатель шпульки остается неподвижным.Вокруг него обвивается петля верхней нити.

Окно шпуледержателя 4 (рис.11) служит для прохода иглы 2, а левая стенка 1 этого окна, являясь ограничителем, способствует формированию петли-входа на стороне короткого канавка иглы, а наклонная плоскость 3 препятствует изгибу иглы в сторону носика челнока.

Когда игла находится в самом нижнем положении, ее ушко не должно слишком сильно попадать в окно держателя шпульки, поскольку, когда игла поднимается, стенка окна на стороне короткой канавки будет препятствовать формированию входного отверстия петли что приведет к пропуску стежков.

Сопло челнока приближается к игле, чтобы захватить петлю справа. Поэтому иглу устанавливают так, чтобы ее короткая бороздка была обращена вправо (если смотреть со стороны рабочего).

Чтобы узнать назначение отдельных элементов челночного устройства, рассмотрим процесс образования стежка. Если процесс расширения петли и охвата ее вокруг шпульки относительно прост в машине с качающимся челноком, этот процесс намного сложнее в машинах с вращающимся челноком.

Следует обратить внимание на то, что направляющий ремень 9 держателя паука 10 (см. Рис. 10) частично удален, образуя носик ремня 6 и конец ремня 8, которые играют важную роль. в процессе зацикливания петли.

Игла, опускаясь в крайнее нижнее положение, удерживает верхнюю нить ушком на челноке (рис. 12, а). Носик волана в этот момент находится справа от иглы под углом примерно 50 ° к вертикали. Такая установка необходима для того, чтобы при приближении носика челнока к игле он успевал подняться из крайнего нижнего положения на 2 мм и чтобы на стороне его короткой канавки образовалась достаточная петля-вход.


Указанный угол в 50 ° соответствует расстоянию сопла челнока от иглы, измеренному по хорде и равному примерно 13-15 мм. Игла поднимается из нижнего положения на 2 мм (рис. 12. 6). Носик 3 челнока подходит к игле со стороны короткой бороздки и начинает входить в петлю. Самая широкая часть петли находится над ухом на расстоянии 1,5-2 мм, поэтому иглу нужно установить на такую ​​высоту, чтобы в этот момент ее ушко было равно 1.На 5-2 мм ниже насадки крючка. После того, как носик челнока входит в петлю верхней нити, одним из решающих моментов формирования стежка является надевание петли на носик челнока и фиксацию петли с носиком шпульного ремня 5 (рис. 12, в).

Очень важно, чтобы к моменту приближения носика челнока к поясу ремня 5 петля НО переместилась на носик челнока за направляющую канавку.

Носик волана должен быть хорошо отполирован и петля при надевании не должна соприкасаться с выступами и заусенцами.Малейшая задержка петли НО на носике челнока (как показано на рис. 12, г) затянет носик ремня 5 в направляющую прорезь челнока с неизбежным обрывом верхней нити.

Носик ремня 5 на держателе шпульки должен располагаться на таком расстоянии от линии движения иглы, чтобы к моменту приближения к началу направляющей канавки петля могла выйти за эту канавку. В момент, когда носик челнока входит в петлю верхней нити, его короткая ветвь TO находится за носиком челнока (как показано на рис.12, б), а впереди — длинная ветвь. Когда короткая ветка надевается на носик челнока 3, короткая ветвь не наматывается на цилиндрическую поверхность челнока, выступ челнока 6 и взлетная пластина 4 используют переднюю боковую стенку, чтобы закоротить ветвь челнока. петлю к переднему краю волана (см. рис. 12, д и г).

Далее носик челнока своим основанием проворачивает петлю над носиком ремня 5 шпуледержателя (рис. 12, б). Пластина 4 отвода нити крыла 7 берет короткую ветвь петли для лучшего прохождения ее по поверхности шпульного колпачка.Носик ремня 5 шпуледержателя своим основанием направляет длинную ветвь петли под низ шпуледержателя. Носик волана своим основанием продолжает вести петлю (рис. 12, д). Пластина отвода нити крыла 7 располагается над поверхностью шпульного колпачка 8, поэтому она способствует возникновению короткого ответвления петли на ее поверхности.

Длинная ветвь D-петли, намотанная носиком 5 для ремня, проходит по боковой стенке 9 шпуледержателя (см. Рис. 12, g, s и разрез BB, которые указывают положение петли внутри шпулька).Чтобы петлевая ветвь лучше двигалась от боковой стенки к нижней части шпуледержателя, стенку 9 в этом месте делают наклонной под углом 30 ° и тщательно полируют. Затем основание насадки челнока доводит петлю верхней нити до вертикали (рис. 12, а, л). Короткая ветвь петли K в это время движется сверху шпуледержателя по поверхности шпульного колпачка, а длинная ветвь D скользит по нижней части шпуледержателя. Приемная проушина в это время медленно поднимается и выбирает резервную нить, высвобождаемую приемником.Нижняя нить уже в этой петле. При дальнейшем вращении челнока (рис. 12, л) основание носика наматывает петлю по вертикали. Петля почти закруглена вокруг держателя шпульки. Ушко рычага натяжения иглы быстро поднимается и опускает петлю на носик челнока. Петля свободно перемещается к правой стороне пальца 11 держателя паутины и носику 2 бокового полукольца 1, не касаясь ремня держателя паука, что предохраняет нить от истирания и загрязнения.

Далее конец направляющей канавки челнока приближается к концу ремня 14 на держателе шпульки (рис. 12, м), а ушко нитепритягивателя, продолжая движение вверх, вытягивает петлю из-под шпульки. конец ремня 14.
Петля при этом все еще удерживается выступом 12 регулировочного пальца 11. Сила трения между вращающимся крючком и неподвижным держателем шпульки прижимает правую боковую стенку паза 13 шпуледержателя к отверстию. выступ 12 регулировочного пальца 11, который удерживает шпульку от вращения.Следовательно, между ними должна проходить петля, обведенная вокруг держателя шпульки.

Проушина приемного рычага продолжает быстро подниматься. Петля верхней нити проходит между выступом 12 регулировочного штифта 11 и стенкой паза. Чтобы уменьшить истирание резьбы, выступу пальца 11 и стенкам канавки придают обтекаемую форму, а их поверхности тщательно полируют. Кроме того, шпуледержатель должен легко вращаться в прорези челнока без малейшего заедания, иначе петля будет защемлена между выступом 12 пальца 10 и стенкой канавки с неизбежным обрывом нити.
После удаления петли из-под выступа регулировочного штифта нижняя нить оказывается внутри петли (рис. 12, н, о). Нитепритягиватель удаляет эту петлю с нижней нитью в прошиваемый материал и образует стежок.
Механизм ткани перемещает материал для следующего стежка. Шаттл за это время делает второй оборот (холостой ход). Далее процесс формирования стежка повторяется.


Швейный крючок для любой швейной машины является ее основным устройством.А тип швейного челнока — важнейшая характеристика бытовой швейной машины. Для формирования челночного стежка используются всего три типа челночного механизма: горизонтальный крючок; вертикальный крючок и качающийся швейный крючок.
Как крючок ? Чем они отличаются и с каким челноком выбрать швейную машинку, и пойдет речь в этой статье.

Качество и работа швейной машины зависят от состояния и настройки взаимодействия между иглой и челноком.Прежде всего, отсутствие пропусков петель в строчке, обрыв верхней и нижней ниток, зацикливание нити снизу и т. Д.

Поверхность крючка должна быть в идеальном состоянии. Не имеет шероховатостей и сколов, ржавчины, грязи, следов масла.
Обрезанная (над ушком иглы) петля верхней нити захватывается носиком челнока и тянется дальше, образуя стежок. Петля расширяет стенки челнока, огибает челнок и спускается с его стенок, образуя петлю крючкового переплетения.Любая выемка или пятно ржавчины могут повлиять на скользящую нить, что приведет к «лишнему» удлинению верхней нити и образованию слабой затяжки стежка. В результате с нижней стороны стежка образуется «петляющая» нить, а в некоторых случаях рвется верхняя нить.

2. Тип челнока бывает вертикальным, горизонтальным и качающимся.

Помимо наличия множества различных операций, типов стежков и дополнительных функций, швейные машины различаются еще и по типу челночного устройства, используемого в конкретной модели.
Самый распространенный тип швейных крючков — это качающийся челнок . Этот вид челнока устанавливается на швейную машинку «чайка».
Современный вид челнока — крючок горизонтальный . Его легко отличить от других по тому, что шпулька вставляется сверху и лежит в каноэ под прозрачной крышкой, как на ладони.
Вертикальный челнок Тип используется в промышленных машинах и часто в дорогих моделях бытовых швейных машин.

Прежде чем покупать швейную машину, обязательно определитесь, какой вариант швейного крючка будет использоваться на вашей пишущей машинке. О том, чем они отличаются, и пойдет речь ниже.

Горизонтальный швейный крючок — наиболее распространенный и удобный вид челнока, используемый на современных бытовых швейных машинах. Его видно через прозрачное окошко игольной пластины. Шпулька вставляется сверху и лежит в ней как в ладони. Вы всегда можете увидеть, сколько ниток осталось, и вовремя заменить шпульку.Сменить шпульку с ниткой очень удобно и просто. И главное отличие в том, что он не требует шпульного колпачка, как другие виды челнока.

Роль шпульного колпачка выполняет «черный пластик», в который мы вставляем шпульку, а точнее вставляем ее. Достаточно удобный, современный и надежный. Швейная машина работает с таким челноком без зазоров и обрывов ниток, бесшумно и легко. Но есть одно «но» …
Поскольку корпус челнока сделан из пластика, рекомендуется использовать тонкие и эластичные нити, которые могут легко скользить по его поверхности.Нередки случаи, когда швеи используют грубые и толстые нити, особенно старые хлопчатобумажные нити советского типа №40 и даже №30. Эти нити вызывают значительный износ поверхности челнока, вплоть до появления бороздок от нити. из этого. Никогда и нигде не используйте такие нити. В магазинах полно отличных, прочных и эластичных ниток. Зачем рисковать машиной, цена которой 15-20 тысяч, экономя 10 рублей?
И все же советуем (на всякий случай) сразу купить запасной шаттл для вашей модели машинки, прямо в магазине, когда вы покупаете швейную машинку.Все может случиться, и через 10 лет вы их больше не найдете. И вам придется обзвонить все сервисные центры и магазины швейной фурнитуры, вплоть до Москвы, в поисках нужного шаттла.

4. Вертикальный «качающийся» швейный крючок используется в недорогих машинах.

Вертикальный «качающийся» челнок, можно сказать классический швейный челнок, совершающий колебательные движения во время работы. Этот вид челнока у швейных машин Чайка, Подольск и у большинства старых выпусков швейных машин.
На самом деле, слово «челнок» произошло от первого типа швейных челноков. Вы также можете увидеть эти автомобили. У них есть игла, снимающая нить с иглы, настоящий челнок, «длинная пуля», в которую вставлена ​​такая же длинная шпулька. Именно он пришел на смену качающемуся типу челнока и успешно используется до сих пор.

Такой экскурс в историю поможет вам лучше понять устройство челнока шпульки и его назначение. А также определитесь, какую купить швейную машинку, и с каким типом челнока.
Качающийся швейный крючок достаточно надежен, но не рассчитан на высокую скорость. Как правило, его используют в бытовых швейных машинах. недорогие модели эконом класса. Преимущество его в том, что многие его детали взаимозаменяемы, универсальны. К примеру, шпульный колпачок можно легко подобрать к любой модели швейной машины, выпущенной 20 лет назад.
Можно даже купить и заменить сам шаттл. Но, правда, такие случаи крайне редки. Причем, если при шитье не тянуть ткань, когда игла попадает в носик волана, то прослужит если не вечно, то очень долго.

Иногда ошибочно называют челнок (с носиком), шпульный колпачок (с хвостиком). Если вы покупаете новый шпульный колпачок в магазине, рекомендуется иметь это в виду.

5. Вращающийся швейный крючок используется в более дорогих моделях.

Вертикальный или круглый челнок иногда называют «челноком с двойной посадкой». И у него есть ряд других имен, но их значение сводится к тому, что шаттл вращается по кругу.
Вертикальный вращающийся челнок используется в основном в производстве промышленных машин, но он также встречается в бытовых, более дорогих моделях швейных машин.
На старом советском бытовом швейном оборудовании этот тип челнока устанавливается на швейную машину Veritas 8014 (ГДР). Многие владельцы этих автомобилей, даже не подозревая об этом, до сих пор отлично ими пользуются, недоумевая, что это за хорошая машина.

Конечно, это не только тип челнока, но и решающий фактор, если вы собираетесь много шить на своей машине, а иногда и грубые, толстые ткани. Однако это не означает, что после того, как такой швейный челнок установлен в машину, можно смело шить кожаное пальто.Допустимая толщина прошиваемого полотна для конкретной модели швейной машины зависит от других факторов, указанных в инструкции.
Нарушать требования производителя не стоит хотя бы потому, что на станке могут быть пластиковые шестерни и они просто сломаются от повышенной нагрузки.

Преимущество вертикального челнока еще и в том, что такой швейный крючок удобно регулировать в соответствии с определенными условиями шитья тканей. Его движения чрезвычайно точны, что позволяет качественно формировать стежки даже на очень высоких скоростях.


Настройте и отрегулируйте взаимодействие вращающегося по кругу вертикального челнока и швейной иглы.


В чем преимущества горизонтального челнока. Как устроен такой шаттл, его возможные неисправности и как их устранить.


Как устроен винтовой челнок. Его возможные неисправности и способы их устранения. Челнок швейная машина челнок.


Еще одна статья сайта, в которой рассматриваются преимущества и недостатки определенного типа членского курса.Собираясь купить швейную машинку, читайте. Тип швейного челнока для швейной машины имеет решающее значение.


Современные швейные машины можно разделить на 2 типа: электронные и электромеханические. Электронные модели домашних швейных машин, в отличие от электромеханических, имеют неограниченное количество операций.


Современные швейные машины с электронно-компьютерным управлением довольно дороги. Если такую ​​сумму найти не удалось, можно воспользоваться потребительским кредитом и оформить ссуду прямо в магазине.


Крючок Чайки активно участвуют во всех «хлопотах», связанных с качеством стежка. Завитки нити, обрыв верхней и нижней ниток данной машинки зависит от правильного положения насадки челнока. В данной статье даны рекомендации по настройке швейного челнока для швейной машины Чайка и ее модификаций, в том числе швейной машины Подольск (зигзаг).


Для швейной машины старого образца с ручным приводом швейный челнок является, пожалуй, единственной причиной появления всевозможных дефектов строчки.От времени и длительного хранения в «простое» поверхность металла окисляется и покрывается налетом. В результате швейный челнок мешает легкому скольжению нити по его стенкам. Нить наматывается и иногда обрывается.


Не только швейный крючок влияет на качество строчки швейной машины. Иглы, шпульный колпачок, натяжитель верхней нити и даже шпулька участвуют в формировании строчки. Иногда неопытные мастера меняют швейный крючок, чтобы устранить дефект строчки. И оставалось только заменить старую шпульку с насечками на новую.

Сердце швейной машины — ее челночный механизм. На выбор челнока влияют важные характеристики швейной машины — скорость, надежность, удобство эксплуатации. Челночные механизмы бывают двух типов — горизонтальные и вертикальные. Вертикаль в свою очередь бывает качающейся и вращающейся (поворотной). У каждого челнока есть свои преимущества и особенности, важно выяснить, для каких целей нужна швейная машина, чтобы определить, какой именно механизм челнока подходит вам лучше всего.

Поворотный челнок

Это классический тип челнока, который использовался в старых отечественных механических машинах «Чайка» и первых зарубежных «Веритас», но не потерял актуальности и сегодня. На этом шаттле работают практически все автомобили бюджетной ценовой категории и пользуются широкой популярностью. Причина тому — удобство, простота и надежность.

Как работает вертикальный челнок?


Вертикальный поворот
(классический) челнок

Шпулька с ниткой, заправленная в шпульный колпачок, вставляется в канавку, где она качается вверх и вниз, как маятник, под действием рычага, ведущего нить. Это простое устройство отличается высокой степенью надежности за счет того, что рычаг плотно соединен с корпусом станка и практически не ломается. В машину можно заправлять любую нитку, не опасаясь, что механизм «заклинит».

Характеристики вертикального челнока

Вертикальный качающийся челнок имеет две особенности, которые можно отнести к его недостаткам.

  • Во-первых, это шумно;
  • Во-вторых, ограничивает скорость шитья.

Все самые простые модели Brother и Janome оснащены качающимся челноком.Но разработчикам современных машин Bernina, использующих качающийся челнок, удалось преодолеть оба «минуса», превратив их в «плюсы». Таким образом, модели Bernina 330 ,, и работают почти бесшумно и развивают линейную скорость до 900 ст / мин.

Владельцы машинок с качающимся челноком — люди творческие, которые не только шьют, но и вышивают, занимаются квилтингом, придумывают новые декоры. Им нужна надежная швейная машина, которая выполняет множество операций и проста в использовании. Несомненный плюс таких машин — небольшая стоимость.

Вертикальный вращающийся или поворотный крюк

Шпульный колпачок со шпулькой также вставляется в этот челнок, но система больше не качается, а вращается вокруг своей оси. Роторный челнок способен развивать огромную скорость вращения. В современных швейных машинах она достигает 1000 ст / мин.

Характеристики поворотного челнока


Вертикально вращающийся
(поворотный) челнок

  • Поскольку крючок легко установить и зафиксировать относительно иглы, во время шитья практически исключаются такие неприятные моменты, как пропуск стежка, обрыв и запутывание нити.Это приводит к еще одному преимуществу машин с вращающимся челноком — разнообразию тканей, которые они шьют.
  • Дополнительное преимущество — низкий уровень шума при высокой надежности.

Существенный плюс для мастериц — этот вид челнока позволяет увеличить ширину стежка до 9 мм и длину до 6 мм, в отличие от машин с качающимся челноком, где максимальные параметры стежка составляют 5,5 мм и 4 мм. Эти технические возможности машины особенно востребованы при пошиве одежды.

Полупромышленные вышивальные машины Brother PR 655, 1000e, Brother VR, а также современные бытовые машины Bernina 5-й серии (-и), 7-й серии (Bernina 740 ,,,) и Bernina 880.

Поворотный вертикальный челнок позволяет шить много и почти без перерыва.

Это самый распространенный вид челнока в средней ценовой категории швейных машин. Челночное устройство горизонтального типа имеет такой же поворотный механизм. Стежок образуется, когда волан делает два полных оборота.Челнок работает без шпульного колпачка, шпулька помещается непосредственно в челнок, что обеспечивает простоту заправки нижней нити. Через прозрачное окошко на игольной пластине можно увидеть, какого цвета нить наматывается на шпульку и когда ее нужно менять, что также является неоспоримым преимуществом машины. Наконец, горизонтальный челнок работает бесшумно и, благодаря своей простой конструкции, не позволяет игле спутать нити и пропустить стежок. У большинства станков достаточно высокий уровень регулировки линии: ширина до 7 мм, длина до 4.5 мм. Добавив к этому преимуществу отсутствие необходимости смазывать автомобиль маслом, мы получаем просто идеальную модель.

Но у горизонтального челнока есть некоторые особенности.

Особенности


  • Недостатком регулировки нижней резьбы является недостаток челнока этого типа. Чтобы затянуть гайку с помощью небольшой шестеренки, теперь вам нужно приблизиться к волану. Которая к тому же сделана из пластика, а значит, для нее подходят только стандартные резьбы.
  • Такой шаттл не допускает никаких творческих экспериментов и не выходит из строя. Хотя в некоторых машинах челнок можно самостоятельно поменять на новый (главное, чтобы он был в наличии). В современных моделях замена шаттла проводится в сервисных мастерских и требует настройки оборудования.

Горизонтальным типом челнока оснащены все швейные машины-братья, например, электромеханические серии Comfort — Brother Comfort 10, 15, 25, 25А и 35, а также электронные модели Innov-is (NV) серии, например Brother Innov-is (NV) 10 и. Большинство бытовых швейных машин janome также имеют горизонтальный челнок. К ним относятся электромеханические Janome Lady 725, 735 и 745, а также более дорогие серии Janome Decor Excel, например, электромеханический станок с элементами электроники Janome 5124 Exel Pro. Этим типом челнока оснащены практически все машины марки Bernina серии Bernette, которые находятся в разном ценовом диапазоне.

Резюме — Челночные системы — это не хорошо и не плохо.

Подбираются с учетом требований к бытовой технике.

  • Машина с вертикальным качающимся крючком предлагает широкие возможности для шитья и даже вышивания, в зависимости от модели.
  • Горизонтальный тип челнока обеспечивает более легкую заправку и, в большинстве случаев, большую ширину стежка, что особенно полезно при выполнении декоративных операций.
  • Швейные машины с высокими техническими и функциональными возможностями оснащены поворотным челноком, поэтому их выбирают любители высокого уровня и мастера шитья.

Этот вопрос на определенном этапе выбора швейной машины интересует абсолютно всех покупателей. Многие, придя к нам в торговый павильон, спрашивают: а какой шаттл все же лучше — горизонтальный или вертикальный? Мы были бы счастливы раз и навсегда покончить с «я», но, к сожалению, однозначного ответа на этот вопрос нет. Давайте разберемся.

Итак, практически все швейные машины на белорусском рынке можно разделить на 2 группы: машины с вертикальным поворотным крюком и машины с горизонтальным поворотным крючком.

Вертикальный челнок знаком всем, кто знаком с шитьем в целом. Именно такая конструкция челнока присутствовала в «Зингере бабушки», «Чайке ее матери» и в тех швейных машинках, на которых многие из нас учились шить в школе на уроках труда. В устройстве вертикального челнока предусмотрен шпульный колпачок, в который вставляется шпулька с намотанной нитью. Затем колпачок со шпулькой вставляется в крючок машины. Во время шитья волан совершает раскачивающие движения влево и вправо, причем в вертикальной плоскости, что и объясняет его название.

Горизонтальный челнок — более современное устройство. Шпулька с намотанной нитью вставляется сверху непосредственно в шпуледержатель, при этом шпулька вращается в горизонтальной плоскости.

Чтобы более наглядно представить преимущества и недостатки каждого из этих устройств, мы составили таблицу, сравнивающую характеристики горизонтального и вертикального челнока:

Название характеристики Вертикальный челнок Горизонтальный челнок
Удобство в работе Минус: для замены шпульки каждый раз, когда нужно разблокировать вход в челночное устройство — снимаем отсек для принадлежностей Plus: быстрая заправка — шпулька вставляется сверху, шпульный колпачок отсутствует; прозрачная пластина позволяет контролировать наличие нити на шпульке
Шум и вибрация Минус: более шумный из-за раскачивания металлических частей вертикального челнока, которые при соприкосновении друг с другом издают дребезжащие звуки Plus: меньше шума благодаря вращающимся движениям шпульки
Детали материала Plus: все части вертикального челнока выполнены из металла, что делает их более прочными Минус: основные узлы горизонтального челночного устройства выполнены из пластика
Скорость шитья Минус: качающееся движение челнока не ограничивает скорость шитья Plus: вращение шпульки дает вам возможность развивать большую скорость при шитье
Смазка Минус: требуется регулярная смазка Plus: не требует регулярной смазки
Регулировка натяжения нижней нити Plus: натяжение нити регулируется поворотом винта на шпульном колпачке Минус: натяжение нити регулируется поворотом винта в челночном устройстве, чего можно достичь только сняв игольную пластину
Запутывание нити Минус: больше расположен для запутывания нити, чем горизонтальный челнок Plus: благодаря простоте конструкции менее склонен запутывать нить, чем вертикальный крючок

Помогло ли вам это сравнение? Или вас тоже мучают сомнения?

Добавлю свое личное мнение. Если вы купите швейную машинку молодой девушке, скажем, студентке швейного техникума, она больше оценит горизонтальный челнок — при правильном использовании он прослужит много лет. Это намного удобнее и современнее.

Если будущая хозяйка швейной машины консервативна, долгие годы подольская машинка с вертикальным крючком, то, скорее всего, неудобство вертикального крючка ее не испугает, а функциональность современной швейной машины в любом случае испугает оставит массу положительных эмоций.

Да, в дополнение к этим двум типам челноков существует вертикальный поворотный челнок или вертикальный челнок. двойной валок. Он более совершенен по своей конструкции, но чаще встречается в современных промышленных швейных машинах. Если говорить об отечественном швейном оборудовании, то такое приспособление можно встретить только в довольно дорогих швейных машинах, которые, к сожалению, не очень популярны на территории Республики Беларусь. Поэтому чаще всего приходится выбирать только из двух вариантов — не идеальных, но вполне приемлемых для бытового использования.

Руководство

RCUX — Выберите Shuttle


Версия документа RCUX 5.0.0 для Oracle Fusion Middleware 11 g Release 1 Patch Set 1 (11.1.1.2.0)
Последнее обновление 01.03.2010

Компоненты selectShuttle используются для создания списка элементов путем перемещения элементов из одного списка в другой. Обычно пользователи перемещают объекты из списка «доступных» элементов в список «выбранных» элементов.

Содержание руководства

Связанные руководства
Руководство Раздел Для информации о
Список Все Перечислить компоненты, используемые в Shuttle.
Связанные элементы ADF
Элемент АПД Банкноты
af: selectManyShuttle
af: selectOrderShuttle
Назначение:

Для составления списка позиций.

Описание:
  • Компоненты Select Shuttle используются для объединения списка элементов путем их перемещения из одного списка в другой.Одновременно можно перемещать любое количество элементов в любом направлении.
  • Списки Select Shuttle реализованы с помощью списков с множественным выбором. См. Подробности в разделе «Окно списка с множественным выбором» в руководстве «Окно списка».
  • Элементы в «выбранном» списке можно переместить на одну позицию вверх, вверх, вниз на одну или переместить вниз в конец списка с помощью дополнительных элементов управления переупорядочением. Автономный контейнер Reorder может использоваться сам по себе, когда требуется только функция изменения порядка.
Использование:
  • Шаттл — это предпочтительный метод для сборки списка элементов, когда пользователи могут выбрать и отменить выбор нескольких элементов. Шаттлы облегчают это, потому что выбранные элементы четко отображаются в списке рядом с доступными элементами, а не обозначаются только галочками в столбце выбора или на нескольких страницах. Также рассмотрите возможность использования челнока в следующих случаях:
    • Количество доступных элементов велико, и пользователям необходимо проверить свой выбор.
    • Пользователям не нужно видеть атрибуты элемента или детализировать элемент, чтобы определить, выбирать его или нет.
  • У всего управления челноком должен быть заголовок или подсказка для указания функции челнока. При отображении в диалоговом окне заголовок диалогового окна также может соответствовать этому требованию. Могут использоваться разные уровни заголовков (включая подзаголовок или подзаголовок) в зависимости от того, где находится челнок по отношению к другому содержимому страницы; подробности см. в руководстве по заголовкам.

Выберите макеты челнока

Шаттл состоит из двух списков с иконическими кнопками действий для управления перемещением элементов между списками. При желании его можно настроить так, чтобы рядом со списком «Выбранные элементы» были значки действий для изменения порядка элементов списка, содержащихся в списке. Эти элементы могут отображаться в двух макетах:

  • Горизонтальный макет: элементы челнока располагаются бок о бок на странице.
  • Вертикальный макет: элементы челнока уложены вниз по странице.

Шаттл горизонтальный

Вертикальный челнок

использование:
  • В большинстве случаев рекомендуется горизонтальная компоновка.
  • Вертикальная компоновка рекомендуется, если в челноке есть длинные заходы.

Основные операции шаттла

  • Пользователь может выбрать один или несколько элементов в списке «Доступные элементы», а затем нажать кнопку действия «Переместить», чтобы переместить эти элементы в список «Выбранные элементы».
  • Пользователь также может удалять элементы из списка «Выбранные элементы» и может повторять процесс выбора и перемещения / удаления столько раз, сколько необходимо для заполнения списка «Выбранные элементы».
  • Элементы всегда добавляются в конец списка «Выбранные элементы».
  • Пользователь может, удерживая нажатой клавишу Shift, выбрать несколько смежных элементов (удерживая клавишу Shift и выбрать диапазон), или может, удерживая клавишу Ctrl, выбрать несколько несмежных элементов в любом порядке. Дополнительные сведения о списках с множественным выбором см. В разделе См. Раздел «Поле со списком с множественным выбором» руководства «Поле со списком».
  • После того, как пользователь завершит процесс выбора / удаления, он может изменить порядок списка выбранных элементов, используя дополнительные элементы управления «Изменить порядок» справа от челнока.
  • Шаттл может также иметь несколько других опций, включая поле описания и встроенные кнопки действий. Подробнее см. Ниже в разделе «Настраиваемые элементы».
  • Шаттл может включать в себя индикатор обязательного поля или индикатор измененного поля так же, как и список выбора. Подробности см. В руководстве Select Choice.

Примечание : Хотя группы разработчиков могут изменять имя контейнеров-шаттлов, в этом руководстве используются общие термины «Доступные элементы» и «Выбранные элементы» при обращении к двум контейнерам.

Компонент selectShuttle содержит ряд элементов, которые являются необязательными или имеют настраиваемые свойства, как показано на следующем изображении и в подразделах.

Элементы челнока

Подсказка шаттла

Назначение:

Обозначает функцию челнока.

использование:
  • Подсказка — это метка, используемая для предоставления информации о функциях шаттла, чтобы она была очевидна для пользователей.
  • Нет ограничений на количество символов, разрешенных в приглашении, но продуктовые группы должны убедиться, что макет позволяет увеличивать длину приглашения до 100% при переводе.
  • В приглашениях следует использовать заглавные буквы. См. Подробности в руководстве по использованию заглавных букв в языке в пользовательском интерфейсе.
  • Вместо заголовка секции челнока можно использовать подсказку.
  • Запрос может быть пропущен, если:
    • Заголовок секции челнока или заголовок диалогового окна адекватно описывает функцию челнока.
    • Пространство на странице не позволяет этого И функция челнока очевидна для пользователей продукта без отображения этикетки.
  • Если подсказка опущена:
    • Предоставьте всплывающую подсказку, чтобы инструменты специальных возможностей, такие как программы чтения с экрана, могли по-прежнему читать подсказки для шаттла.
    • Если используется обязательное поле или индикатор поля изменения, он появляется в месте подсказки по умолчанию.

Челночные контейнеры

Назначение:

Отделяет список от других элементов челнока.

Челночные контейнеры

использование:
  • Контейнеры содержат списки с множественным выбором.
  • Каждый контейнер в элементе управления шаттлом должен иметь название контейнера. По возможности, заголовок должен соответствовать содержанию списка шаттлов:
    • Типичные заголовки имеют синтаксис «Available {ObjectType | Items}» и «Selected {ObjectType | Items}», где «Items» — это общий термин для разнородного списка объектов.

Кнопки действий

Назначение:

Перемещать объекты из одного контейнера в другой.

Описание:

Кнопки действий состоят из следующих значков и меток.

  • Перемещение
  • Переместить все
  • Удалить
  • Удалить все

Эти метки появляются только во всплывающей подсказке, соответствующей каждой из кнопок.

использование:
  • Пользователи могут перемещать элементы из списка «Доступные элементы» в список «Выбранные элементы» и наоборот.
  • Перемещенные элементы отображаются только в целевом списке — либо в списке «Доступные элементы», либо в списке «Выбранные элементы», но никогда в обоих списках.
  • Если кнопка действия неприменима из-за объектных ограничений (например, «Удалить все»), ее следует отключить.

Кнопки изменения порядка

Назначение:

Измените порядок элементов в контейнере «Выбранные элементы».

Описание:

Кнопки изменения порядка состоят из следующих значков и меток.

  • Движение вверх
  • Вниз
  • В начало
  • Перейти вниз

Эти метки появляются только во всплывающей подсказке, соответствующей каждой из кнопок.

использование:
  • Кнопки изменения порядка рекомендуются, если последовательность элементов не редактируется или последовательность не имеет значения.
  • Если элементы на странице необходимо переупорядочить, контейнер-челнок «Выбранные элементы» с элементами управления изменением порядка может отображаться без других элементов-челнока.

Детали Регион

Назначение:

Показывает подробную информацию о выбранном элементе.

Описание:
  • Контейнеры «Доступный» и «Выбранный элемент» могут включать область сведений. Область сведений отображается внизу списков.
  • Продуктовые группы могут отображать сведения об элементе в области сведений, когда пользователь выбирает элемент.
  • Область сведений — это текстовое поле только для чтения.
  • Отображаемый текст представляет собой одну строку описания.
  • Когда выбрано несколько элементов, в области сведений отображаются сведения об элементе, который находится в фокусе.

Shuttle с текстовым полем только для чтения в области сведений

использование:
  • Область сведений рекомендуется в контейнере «Доступные элементы», когда пользователь может не различать элементы из-за схожести имен объектов.
  • Область сведений рекомендуется в контейнере «Выбранные элементы», когда:
    • Пользователь может не различать элементы, потому что имена объектов похожи, И
    • Обычно выбирается большое количество предметов (более десяти).
  • Область сведений не следует использовать, если она может вызвать серьезные проблемы с производительностью.
Назначение:

Переупорядочивает список элементов.

Описание:
  • Автономный контейнер Reorder состоит из списка с множественным выбором с кнопками изменения порядка и без других функций челнока.
  • Контейнер Reorder может отображаться на странице или в диалоговом окне.

Автономный контейнер переупорядочения в диалоговом окне, отображающий переупорядоченные значения

использование:
  • Контейнер Reorder обычно используется как часть потока, который исходит из списка объектов, а затем возвращается к переупорядоченному списку.Он также может отображаться в разделе страницы.
  • При необходимости контейнер Reorder может иметь область сведений. Рекомендации такие же, как и для контейнера «Выбранные элементы».

Вертикальный поворотный челнок, который обрабатывает. Выбор типа челнока для швейной машины

Швейный челнок — одно из встроенных средств управления двухниточной машины. Среди современных моделей можно выделить три основных типа: вертикальный двойной обгонный, горизонтальный и маятниковый. Строго говоря, тип шаттла — не единственный критерий выбора нового устройства, но один из показателей, определяющих объем машины, ее возможности и потенциал. Давайте проанализируем особенности каждого типа челнока и выясним, какой из них лучше всего подходит для работы в швейной машине.

Качель или маятник-челнок встречается в швейных машинах эконом-класса , а также в устаревших моделях старого образца, например, в «Чайке». Такие машины — оптимальное решение как для неопытного пользователя, так и для крайне редкого использования.Из названия можно понять, что волан работает по принципу маятника, перемещается из стороны в сторону, хватаясь за нить.

Качающийся крючок швейной машины Чайка

Маятниковый тип достаточно надежен и неприхотлив в эксплуатации. Если предыдущие варианты этой конструкции было сложно настроить, то современные конструкции лишены такого неудобства. Основные узлы челнока закреплены плотно, что исключает дефекты шва: петли или щели.

Вкратце: качающийся тип простой, недорогой, выносливый (устойчив к небольшим перегрузкам). Недостатки решения

  • низкая скорость построения линии;
  • чрезмерный шум, вибрация при работе;
  • ограниченный набор линий.

Вертикальный челнок с двойным витком, также известный как челнок с вертикальным или вертикальным вращением. Не путать с описанным выше вертикальным типом, потому что разница между ними очень большая. Вращающийся челнок обычно устанавливается в дорогих профессиональных швейных машинах , а также в домохозяйствах высшей ценовой категории.

Например, японский производитель Brother часто реализует этот тип в своей технике.

Поворотный челночный узел — выбор «профессионалов», которые ежедневно шьют для производственных целей. Машины с таким механизмом отличаются высокой скоростью работы, а также впечатляющей долговечностью. Качество шва более чем достойное. При соблюдении всех требований по монтажу и настройке практически исключены разного рода дефекты прострочки даже с учетом высокой нагрузки и длительного срока эксплуатации.

Вертикальный челнок Pfaff с двойной обмоткой

Опытные пользователи подтверждают только надежность, заявленную производителем. Устройство выдержит любые нагрузки при работе с тонкой или плотной тканью. Запутывание шпульной нити полностью исключено. Кроме того, швейная машина с вращающимся челноком имеет впечатляющий набор различных стежков , который требуется от дорогих устройств для промышленных или промышленных целей.

Этот тип немного отличается по расположению и конструкции.Рабочий орган установлен горизонтально под игольную пластину и накрыт полупрозрачной крышкой. Швейный крючок этого типа не имеет шпульного колпачка и находится в прямой видимости. Пользователь может контролировать остальную часть потока, видеть его цвет, процесс захвата.

Сама нить наматывается на шпульку из прочного пластика, также из нее могут быть изготовлены другие детали механизма, что не допускает халатности в эксплуатации. Гарантией долговечности будет использование только рекомендованных видов ниток или тканей. Если шпулька относительно недорогая и доступна для замены, то износ остальных узлов челнока будет более дорогостоящим и потребует специализированного ремонта.

Полезно знать! Доверьтесь опыту большинства и приобретите сменные шпульки вместе со своей машиной. Они всегда будут под рукой, что исключит сбои в работе, ведь проблемы с оборудованием всегда возникают в самый неподходящий момент.

Горизонтальный челнок в швейной машине Janome QC 2325

Ключевые преимущества горизонтальной версии челнока:

  • снижение шума, вибрации при работе;
  • мягкая качественная строчка;
  • регулировка ширины шва без перекоса;
  • быстрый доступ к шпульке, простая заправка нити;
  • механизм позволит изготавливать полотняные петли разной ширины, а в машинах с электронным управлением — петли с ушком или закругленными краями;
  • средняя ценовая категория швейных машин.

Из недостатков можно отметить сложную настройку . .. Регулировочный винт находится под рабочей пластиной и имеет некоторый ограниченный доступ. К тому же горизонтальный челнок в швейной машине прихотлив и не терпит перегрузок, да и ремонт механизма стоит недешево.

Сделаем правильный выбор

Следует отметить, что вид челнока, которым оснащена машина, несмотря на важную роль этого устройства, зависит от его категории.Условно можно вывести простой алгоритм:

  • бытовых автомобилей эконом-класса — вертикального маятникового типа;
  • бытовых автомобилей среднего класса, функциональность которых шире бюджетных модификаций — горизонтальный челнок;
  • промышленные станки или дорогие профессиональные модели для интенсивной работы — роторного типа.

Здесь вопрос выбора типа швейной машины более вероятен, а вариант челночного узла — лишь следствие.Это не значит, что не стоит обращать внимание на этот механизм, потому что описанный выше алгоритм не является строгим требованием, некоторые производители могут отклоняться от него. Среди описанных видов челнока для швейных машин вы сможете выбрать подходящее решение, исходя из собственной специализации.

  1. Для пользователей без опыта в швейном деле подойдут простые швейные машины с маятниковым челноком. Эти модели сочетают в себе скромный вариант и надежный, прочный челночный механизм.Этот вариант также является хорошим решением, если вы ищете швейную машину для периодического использования.
  2. Если вам нужна машина для создания небольшого количества изделий из тканей разного веса, а скорость шитья не является приоритетной — вам следует покупать модель с горизонтальным челноком. Модификации швейных машин с таким механизмом обладают неплохим функционалом, а их ценовой порог начинается примерно от 8000 рублей.
  3. Профессионалы или сотрудники небольших ателье всегда выбирают широкий спектр стежков, высокое качество и удобство работы.Машины с такими характеристиками чаще всего оснащаются вращающимся вертикальным челноком.

Четыре распространенных заблуждения

Техника шитья, как и любая другая, покрыта множеством разных мифов. Рассмотрим и развенчаем самые популярные.

  1. Механизмы китайского производства некачественные … Стереотип зародился в 90-е, но сегодня это мнение уже не актуально. Даже лидеры отрасли все чаще перемещают производство в Китай.Во-первых, это выгодно за счет дешевой рабочей силы, во-вторых, не каждая страна может похвастаться таким опытом в сфере производства, как Китай. Чтобы не прогадать, обратите внимание на марку и внешний вид товара. Некачественный «фарфор» отличается отсутствием полного грамотного описания и паспорта, а также неизвестной маркой.
  2. Горизонтальный челнок — лучший. Действительно, этот тип сегодня самый распространенный, так как реализован в категории швейных машин, сочетающих в себе невысокую стоимость и широкие возможности.Естественно, что такие машины пользуются наибольшим спросом. Минусы горизонтального типа говорят сами за себя, и если есть финансы, лучше остановить свой выбор на дорогих станках с поворотным челноком.
  3. Зачем переплачивать за бренд, когда есть дешевые аналоги … Это популярное заблуждение, которое заставляет пользователей покупать дешевые устройства и внушительный набор линий и полезных опций. Возможно, на первый взгляд все автомобили одинаковые, но качественное и надежное устройство по невысокой цене найти сложно.Если у вас есть швейная машина с поворотным челноком и большим набором функций по цене эконом-класса — не соблазняйтесь, за качество и надежность придется заплатить больше.
  4. Чем дороже устройство, тем лучше шов. Да, вращающийся швейный челнок в дорогой машине обеспечит непревзойденное качество строчки, но при одном условии — правильной настройке. При неправильной настройке неважно, какой в ​​ней установлен шаттл, результат будет не лучшим.

Выход

Челнок на вашей швейной машине — один из ключевых рабочих элементов, от которого зависит как качество работы, так и ее диапазон. В отличие от предшественников швейных машин, современные устройства стали более функциональными, но в то же время прихотливыми. Они требуют от пользователя соблюдения всех правил эксплуатации и своевременного обслуживания устройства. Любой тип, что бы вы ни покупали, обеспечит долгий срок службы, но только при бережном и грамотном обращении.

Многие считают, что карьера — это процесс постоянного продвижения по службе.От младшего специалиста до старшего, от помощника до топ-менеджера. Но что, если вы не хотите никого вести, брать на себя ответственность за бюджет и носить сшитые костюмы?

На самом деле есть два основных принципа карьерного роста. Их называют вертикальными и горизонтальными типами карьеры. У каждого типа есть свои плюсы и минусы. Расскажем о них подробнее.

Вертикальный карьерный тип

Это карьера в общепринятом понимании: от низшей позиции до высшей. Например, вы приходите в компанию поработать курьером и становитесь руководителем отдела логистики.Или вы начинаете младшим секретарем, а затем возглавляете административный отдел. Как правило, рост происходит внутри одной компании или в одном районе. Вместе с должностью увеличиваются объем ответственности сотрудника и уровень заработной платы.

Ошибочно думать, что вертикальный тип карьеры — единственно правильный путь развития на работе. Это мнение особенно распространено среди людей среднего и пожилого возраста, во многом потому, что акции всегда заметны извне.

Плюсы вертикального карьерного типа

  • В сознании большинства такая карьера является синонимом успеха.
  • Вы решаете амбициозные задачи, на вас большая ответственность, вы управляете другими людьми и принимаете финансовые решения.
  • Вы являетесь сотрудником отдела (или отдела, или регионального офиса).
  • Это прекрасные возможности для развития как личности, так и бизнеса, которым вы занимаетесь.
  • Высокая зарплата.
  • Подходит для экстравертов.
  • Вертикальный рост возможен в любой компании, в любой профессиональной сфере.

Минусы вертикального карьерного типа

  • Иногда ответственность слишком велика. Это может привести к переутомлению или выгоранию.
  • Вы на 100% должны жить в плотном графике, вставать рано и поздно ложиться.
  • Чем больше у вас обязанностей, тем сложнее совмещать работу и личную жизнь.
  • Часто вертикальный карьерный рост требует участия в офисных интригах, чтобы получить желаемую должность.
  • Чем выше ваше положение, тем больше внимания вы получаете. Ожидайте офисных сплетен и негатива от подчиненных.
  • У вертикальной карьеры всегда есть потолок. Пробиться на новый уровень работы будет намного сложнее.

Горизонтальный вид карьеры

Это расширение ответственности сотрудника одного отдела.В каком-то смысле это естественный путь профессионального развития. Вы начинаете как молодой специалист, в процессе работы «прокачиваете» свои навыки, осваиваете новое, концентрируетесь на конкретной теме и становитесь профессионалом с узкой специализацией.

Такой профессионал может нести ответственность не только за свою работу, но и за работу окружающих: делегировать обязанности, давать советы, принимать или не принимать работу. У такого сотрудника увеличиваются обязанности, увеличивается зарплата, расширяется функциональность.Но, скорее всего, это происходит внутри одного отдела.

Наиболее очевидные примеры горизонтального типа карьеры: дизайнер — арт-директор, копирайтер — старший редактор, младший программист — технический директор.

Горизонтальный рост включает повышение оценок, категорий и присуждение ученой степени.

Плюсы горизонтального карьерного типа

  • Вы повышаете свою квалификацию и становитесь ценным профессионалом в своей области.Чем уже ваша специализация, тем выше будет ваша цена. Мнение узких специалистов ценится больше как комментарии в СМИ и научных статьях, если ваша специальность будет интересна широкой публике, вас пригласят на лекции и проведут мастер-классы, то есть поделятся своими знаниями.
  • Вы находитесь в процессе постоянного самообразования. И вы можете передать свои знания другим.
  • Следуя вашим навыкам, ваша зарплата растет.
  • Вы в основном занимаетесь тем, что связано с вашей специальностью.Или вы учите других. Вам не нужно заниматься бюджетом, наймом и другими административными вопросами, которыми традиционно занимаются менеджеры.
  • Горизонтальная карьера подразумевает меньшую зону ответственности. Вы несете ответственность только за последствия своих решений.
  • Горизонтальный тип карьеры не имеет потолка. Все зависит только от ваших профессиональных целей и устремлений.
  • Горизонтальная карьера подходит интровертам.
  • Чаще всего горизонтальную карьеру выбирают люди творческих профессий: дизайнеры, редакторы, журналисты, иллюстраторы.
  • Люди, выбравшие горизонтальный тип карьеры, могут спокойно поддерживать нормальные отношения с коллегами, не участвуя в интригах и борьбе за должности. Вы соревнуетесь за результаты, а не за позиции.
  • У вас больше свободы действий, чем у человека, занимающего руководящую должность. Скорее всего, вам не нужно будет «выглядеть представительно», вести переговоры с топ-менеджерами, «соответствовать уровню».

Минусы горизонтального карьерного типа

  • Ваш авторитет в отделе может возрасти, но повышения по службе вы не получите.
  • Горизонтальный вектор развития больше подходит для специальностей, требующих большого количества прикладных навыков: редакторы, дизайнеры, программисты. Если вы работаете в отделе кадров или в административном отделе, этот тип карьеры, скорее всего, не для вас.
  • Твоя мама опечалена тем, что не может хвастаться твоими карьерными достижениями перед знакомыми.

Мы описали два типа карьеры в чистом виде, как если бы они существовали отдельно друг от друга. На самом деле все сложнее: очень часто один вид карьеры не может существовать без второго.Вряд ли удастся построить вертикальную карьеру, не имея достаточной профессиональной базы, накопленной за годы «горизонтального роста» — иначе у лидера не хватит опыта принимать решения и нести за них ответственность.

Распространенность патологии прикуса среди детей и подростков с каждым годом растет. Сегодня процент кавказских детей с дистальным прикусом больше, чем с ортогнатическим (Burstone, Charles J., Michael M.Marcoutte, Решение проблем у ортодонта). Но хотя исправление прикуса у пациентов с дистальной окклюзией стало обычной практикой для ортодонтов, лечение пациентов с мезиальной окклюзией иногда бывает затруднительным. К счастью, этот вид патологии прикуса встречается редко, и его распространенность среди людей кавказской расы не превышает 7%.

То есть можно сказать, что у 1 из 13 пациентов, обратившихся к ортодонту, есть мезиальная окклюзия.

При наличии скелетной формы мезиальной окклюзии у нерастущих пациентов требуется участие челюстно-лицевого хирурга в процессе лечения, так как невозможно сравнить основания челюстей разного размера с помощью зубов без осложнения.(рис. 1) … Это особенно актуально, если череп растет вертикально (долихоцефалия, гипердивергентность). У нерастущих пациентов со скелетной формой аномалии прикуса 3 класса с тенденцией к 1 классу, а также у пациентов с аномалией прикуса 1 класса со склонностью к 3 классу или в вынужденном положении н / ч лечение можно проводить консервативно . .. Для повышения эффективности терапии, помимо устранения зубного компонента в сагиттальной плоскости, необходимо также использовать вертикальный и суставной компонент компенсации, а также контролировать окклюзионную плоскость.Если у пациента нейтральный или горизонтальный тип роста черепа (брахицефалия, гиподивергентный), может применяться вертикальная компенсация в виде увеличения высоты прикуса. В этом случае подбородок смещается не только вниз, но и назад, в результате чего улучшаются условия для соответствия зубам в классе 1, улучшается профиль и выражение лица.

Клинический случай

Пациент Л.В., подросток, 17 лет, обратился в нашу клинику с целью исправления прикуса. Основная жалоба: периодические подвывихи н / ч при пережевывании твердой пищи, сопровождающиеся болями.Пациенту проведена гигиена полости рта и полная ортодонтическая диагностика (фото зубов, лиц, диагностические модели, регистрация прикуса, OPTG, TRG с интерпретацией данных). Одним из очевидных симптомов было выраженное обратное перекрытие режущего края в позиции центральной окклюзии (далее ЦО). Однако в состоянии центрального соотношения (далее СА) пациент легко мог сопоставить резцы в суставном положении, что давало благоприятный прогноз при использовании консервативного метода лечения (рис.2) … После обработки полученных данных было выявлено следующее.

Рисунок: 2a. Диагностика, внутриротовые фотографии, до лечения. Рисунок: 2b. Лицо спереди, до лечения. Рисунок: 2c. Лицо в профиль до лечения.
Рисунок: 2d. Лицо перед лечением повернуто наполовину. Рисунок: 2г. ОПТГ до лечения. Рисунок: 2e. ТРГ до лечения.

Диагностика

  • Тип роста черепа нейтральный, с тенденцией к горизонтали.
  • Тип роста н / ч горизонтальный.
  • Передаточное отношение — скелетная 3 степени.
  • Позиция воинской части нейтральная.
  • Протрузия н / ч (вынужденное выпячивание в центральном органе).

Передаточное число правых зубов:

  • моляры 1 класса,
  • клыков 3 класса (3 мм).

Передаточное число левых зубов:

  • моляры 1 класса,
  • клыков 3 класса (3 мм).
  • Сужение в / ч в области премоляров и моляров 4-5 мм, обратное перекрытие боковой группы зубов слева.
  • Плотность в лобовой части воинской части умеренная.
  • Перекрытие резцов по вертикали 4-5 мм.
  • Обратное перекрытие сагиттальных резцов 3-4 мм.
  • Недостаточная высота прикуса, недостаточная вертикальная поддержка сустава.
  • Растяжение суставной капсулы, подвывих обычный, безболезненный.
  • Профиль вогнутый, 3 класс, высота нижней трети лица уменьшена.

На этапе согласования плана лечения пациенту было предложено 2 варианта: метод ортогнатической операции (укорачивание длины тела н / ч до сравнения с базисом в / ч) и консервативный метод (зуб. -альвеолярная компенсация и выравнивание зубов в центральном соотношении, так как при центральной окклюзии бывает вынужденное положение LF).Пациент отказался от плана лечения методом ортогнатической хирургии. Дальнейшее планирование лечения проводилось с учетом применения консервативного метода.

Цели лечения

  • Расширение в / ч в области моляров и премоляров.
  • Повышение высоты прикуса.
  • Закрытие разрывов при н / ч.
  • Протрузия резцов в / ч.
  • Контроль соотношения зубов по 1 классу в области клыков и коренных зубов.

План лечения

  • Ортодонтический аппарат Hyrax на подушках (7 свободный), высокоскоростной.
  • Кольца на 7 верхних и нижних зубов + межчелюстные резинки (4,6 мм, 150 грамм).
  • Стабилизация высоты прикуса на 7 зубов.
  • Брекеты н / ч, в / ч (MBT 0,022), кольца на первые моляры н / ч, в / ч.
  • Установка многопетлевой дуги н / ч (MEAW, S. Sato), короткие межчелюстные эластики по классу 3, выдавливание премоляров н / ч, стабилизация новой высоты прикуса.
  • Создание положительного Overjet.
  • Коробка упругая в боковой группе зубцов.
  • Детализация.
  • Снятие брекетов, чистка, полировка поверхностей зубов.
  • Термоколпачок, фиксатор об / ч, н / ч на 1 год.

Обсуждение

Поскольку клиническая ситуация характеризовалась наличием вынужденного положения н / ч в состоянии центральной окклюзии (далее СО), важно было определить центральное соотношение (далее СО).Это было необходимо для изготовления накладок аппарата Hyrax именно в СА, чтобы последовательное выдавливание зубов происходило в центральном положении n / h. На вторичных молярах плеча нет наложений. В 17 лет сложно рассчитывать на разрыв небного шва для стабильного расширения плеча, так как к этому времени происходит практически полное сращение верхнечелюстных костей. Однако это именно то, чего мы пытались добиться консервативным путем.После фиксации устройства Hyrax активация проводилась 2 раза на 1/4 оборота, и родителям были даны рекомендации по дальнейшей активации (2 активации, 1/4 на следующий день и 1 активация на 1/4 оборота). следующие дни в течение 14 дней). К сожалению, не удалось добиться разрыва небного шва, и расширение было более дентоальвеолярным, чем скелетным. Но необходимое значение 5 мм было достигнуто за 18 дней.

После расширения нужно было начинать поднять высоту прикуса.Для этого фиксировали кольца на верхних и нижних вторых молярах, и были даны рекомендации по ношению резинки 4,6 мм, 130 грамм в стиле Up-and-Down. После стабилизации новой высоты прикуса можно было перейти на брекет-систему. На 2-м месяце лечения систему поставили на весь н / ч (рис. 3), а на 4-м месяце (после стабилизации расширения в / ч) — система для в / ч. Стеклоиономерные накладки также были установлены на верхние 6 зубы для поддержки окклюзии вместе с 7 зубами.

На данном этапе контакт имелся на 7 зубах, 6 зубах (на накладках) и на зубах передней группы. Далее было необходимо вызвать экструзию премоляров н / ч. Для этого была приготовлена ​​многопетлённая дуга MEAW из сплава BlueElgiloy 16 # 22. Активация как StepUp на 2-м цикле и StepDown на 4-м цикле. На воинской части установлена ​​дуга ПС 0,018. Даны резинки 4,6 мм, 150 г, короткие, класс 3 (рис. 4) … После создания положительного нахлеста на резцах резинки выдаются в виде бокса, на премолярах 6.4 мм, 146 грамм (рис.5).

После этого были удалены накладки с 6 зубов и вытянуты 6 зубы с помощью эластиков Up-and-Down. Детализация зубов для создания фиссурно-туберкулезных контактов, проверка движений нижней челюсти вперед и в стороны, интерференции не обнаружено.

Через 9 месяцев брекеты были сняты, поверхности зубов очищены и отполированы (рис. 6) … Для дальнейшей стабилизации использовались съемные термокапсулы и ретейнеры, которые пациенту рекомендовалось носить первые 2 недели постоянно ( кроме еды).Тогда только на ночь в течение года.

Контроль проводился через 6 месяцев после снятия брекет-системы (рис. 7).

Рисунок: 6a. Окончание активной фазы лечения брекет-системой через 9 месяцев. Рисунок: 6b. Лицо Лицо после лечения.
Рисунок: 6c. Лицо в профиль после лечения. Рисунок: 6г. Лицо после лечения вывернулось наполовину.
Рисунок: 7a. Контроль через 6 месяцев. после окончания лечения, фас. Рисунок: 7b. Контроль через 6 месяцев. после окончания лечения окклюзия.
Рисунок: 7c. Контроль через 6 месяцев. после окончания лечения профиль. Рисунок: 7d. Контроль через 6 месяцев. после окончания лечения перевернули.
Рисунок: 7d. Контроль через 6 месяцев. после лечения ОПТГ. Рисунок: 7f. Контроль через 6 месяцев. после лечения, TRH.

выводы

Наличие у пациента ярко выраженной аномалии и деформации прикуса в некоторых случаях может дезориентировать ортодонта при первичном осмотре, однако тщательный анализ и диагностика исходных данных с оценкой влияния благоприятных и неблагоприятных факторы, могут способствовать составлению предварительного плана лечения.Конечно, ортодонт в паре с челюстно-лицевым хирургом может добиться гораздо лучших результатов, чем в одиночку. Однако в том случае, если по каким-либо причинам такое сотрудничество невозможно, использование знаний и усилий ортодонта может дать достаточно высокий эстетический, функциональный и стабильный результат.

Таблица 1. Расшифровка стенограммы S. Sato до лечения .

Анализ Сато
Норма
Значение
тренд

FH-MP

25.9

12,3

ПП-МП

24,6

14,0

ОП-МП

13,2

11,0

OP-MP / PP-MP

54%

78,4

АБ-МП

71. 3

57,2

A’-P ‘

50,0 мм

52,6

А’-6 ‘

23,0 мм

24,8

А’-6 ‘/ А’-П’

50,0%

47,2

У1-АВ (степень)

31.7

13,5

U1-AB (мм)

9,5 мм

L1-AB (степень)

25,4

27,6

L1-AB (мм)

6,2 мм

Межмолярный молярный угол

174. 0

FH-PP

Анализ Кима

Норма

Значение

тренд

55,5

APDI

108.6

Коэффициент комбинации

164,2

Таблица 2. Расшифровка С. Сато после обработки .

Анализ Сато
Норма
Значение
тренд

FH-MP

25. 9

15,5

ПП-МП

24,6

16,9

ОП-МП

13,2

15,2

OP-MP / PP-MP

54%

89,9

АБ-МП

71.3

72,4

A’-P ‘

50,0 мм

52,6

А’-6 ‘

23,0 мм

24,3

А’-6 ‘/ А’-П’

50,0%

46,2

31. 7

32,6

U1-AB (мм)

9,5 мм

L1-AB (степень)

25,4

L1-AB (мм)

6,2 мм

Межмолярный молярный угол

174.0

FH-PP

Анализ Кима

Норма

Значение

тренд

71,0

APDI

90. 5

Коэффициент комбинации

161,6

Собираясь купить швейную машину, очень важно знать, какой у нее крючок. Какой волан лучше, вертикальный или горизонтальный? Или лучше купить швейную машинку с качающимся челноком? Чем они отличаются и какой шаттл выбрать?

Даже если вы уже купили швейную машину, все же прочтите эту статью, чтобы точно знать, какие типы челнока есть у швейной машины и чем они отличаются.Если вы «серьезно» увлекаетесь пошивом одежды, не помешает также узнать, как работает швейная машинка. В том числе, чем отличается роторный челнок от «пулевого» челнока и почему советский челнок на Чайке нужно постоянно настраивать. Возможно даже, что это поможет избежать многих поломок швейной машины и выполнить мелкий ремонт, отрегулировав ход челнока своими руками.


Поворотный челнок — наиболее распространенный тип челнока (см. Фото), который уже много десятилетий используется в большинстве бытовых швейных машин.Это тип челнока, которым пользуется «советская» швейная машина «Чайка», почти все марки машин, такие как «Подольск». Во время работы челнок не вращается по кругу, а колеблется как маятник. Снимите нить с иглы, переведите ее в исходное положение, а затем верните в исходное положение.

Настроить такой шаттл на работу достаточно сложно. При этом необходимо учитывать множество параметров, чтобы линия формировалась без разрывов, разрывов и зацикливания нити.Особенно сложно это сделать для швейной машины Чайка. Чрезмерный «выход» носика крючка (более 4 мм) за иглу влево приводит к петлеобразованию, недостаточному выходу в зазоры и т. Д.

На работу шаттла также влияет его состояние. Носовая часть и поверхность крючка не должны иметь зазубрин. И они могут появиться, если во время шитья потянуть ткань рукой. Игла движется вместе с тканью и носик волана, попадая в иглу, затупляется.
Есть и другие «мелочи», влияющие на работу шаттла, описание которых можно найти на страницах нашего сайта.


Современные швейные машины, использующие челнок поворотного типа, больше не имеют этих недостатков. Практически все узлы имеют надежное фиксированное положение, которое невозможно смещать самопроизвольно. Следовательно, на таких швейных машинах нет необходимости регулировать работу качающегося челнока. Но это часто приходится делать на швейных машинах «Чайка».Из-за чрезмерной нагрузки валы валов, не имеющие пропила для крепления винта, могут повернуться. Именно эта конструктивная особенность Чайки становится главной причиной постоянных сбоев в ее работе.

Неоспоримое преимущество швейных машин с поворотным челноком типа «Чайка»

. Вал челнока практически во всех моделях швейных машин соединяется с основным валом металлическими рычагами, соединения которых надежно фиксируются. Это позволяет швейной машине выдерживать значительные швейные нагрузки. Например, в машинах с вертикальным челноком вместо рычагов используется профилированный ремень, который из-за чрезмерного усилия может проскользнуть «на зуб» и даже сломаться.

Скорость работы швейных машин с качающимся челноком немного ниже, чем у машин с другим типом челнока. Но такие машины надежнее, долговечнее и, что самое главное, дешевле.
Как правило, все швейные машины эконом-класса имеют качающийся крючок.
Повышенный уровень шума и вибрации при шитье, ограниченный набор стежков и операций, а также низкая скорость полностью компенсируются приемлемой недорогой ценой машины.


Швейные машины более высокого уровня, такие как японская швейная машина Brother, часто используют вертикальный круглый челнок, также называемый поворотным челноком или челноком с двойной посадкой. В чем его преимущества и есть ли недостатки? На мой взгляд, это идеальный тип шаттла. Это вертикальный челнок, который используется во многих промышленных швейных машинах. И даже немецкие швейные машины советских времен Veritas 8014 использовали именно этот тип челнока. Поэтому многие из них до сих пор работают, и любовницы к ним не имеют претензий.

В этом видео вы увидите, как вертикальный челнок взаимодействует с иглой швейной машины Juki 510, а также научитесь его регулировать. Видео на английском языке, но вы можете выбрать субтитры на желаемом языке.

Одним из преимуществ использования этого типа челнока является высокая скорость швейной машины. На фабриках швейные машины шьют с такой скоростью, что плавятся даже иглы в прямом смысле этого слова. Раскачивающийся челнок «Чайки» разлетелся на части при одном полном нажатии на педаль электропривода промышленной машины.
Пропуски стежков, зацикливание ниток, обрывы практически исключены при соблюдении всех рекомендаций производителя. И даже если они появляются, их можно быстро устранить, так как положение хода челнока по отношению к игле легко отрегулировать. И что самое главное, челнок можно надежно закрепить на валу тремя винтами (см. Фото).


Вертикальный поворотный крюк не нужно разбирать и никогда не разбирайте. Единственное, что ему нужно, это смазка.Внимательно посмотрите, как работает челнок, и смажьте все трущиеся изнутри детали небольшим количеством масла. Только не увлекайтесь, иначе лишнее масло при шитье может встать вместе с нижней нитью и испортить ткань.

Вал вертикального челнока на многих бытовых швейных машинах соединен с главным валом с помощью профилированной (с ребрами) ленты, которая не позволяет использовать машину для шитья тканей и материалов, не указанных в инструкции. Любая швейная машина предназначена для шитья определенных тканей, сначала прочтите инструкцию, прежде чем сшивать джинсы в 9 слоев.
Этот приводной ремень не должен быть слишком натянут, иначе будет «тяжелый» ход и повышенный шум машины. Сильное натяжение ремня приводит к преждевременному износу деталей, поэтому он находится в слегка ослабленном состоянии. К тому же, если очень «постараться», то от чрезмерной силы ремень может прыгнуть на один зуб. Тогда все настройки автоматически теряются, и машинке нужен мастер. Это, конечно, крайний случай, который бывает очень редко, но он хорошо иллюстрирует, что может произойти, если вы не будете следовать инструкциям растения.

Цены на швейные машины с вертикальным челноком выше, чем на машины эконом-класса. Можно сказать, что швейные машины с вертикально вращающимся челноком больше подходят тем, кто много шьет, используя различные ткани и материалы для шитья. Эти швейные машины обычно имеют широкий выбор тканей, включая кожу, для шитья. Доступно много типов строчек и много дополнительных прессов в наборе. Часто предусмотрена автоматическая операция петли и т. Д.Но, как и швейные машины с качающимся крючком, у них есть шпульный колпачок, в который вставляется шпулька.

3. Челнок горизонтальный


Горизонтальный челнок не имеет шпульного колпачка, шпулька вставляется прямо в челнок, что чрезвычайно удобно и просто. И самое главное, вы можете увидеть, сколько нити на шпульке задвинуто назад, какого она цвета и даже как нить снимается с челнока. Такая машина работает намного тише, мягче и очень качественно выполняет свою работу.Как правило, у нее нет зазоров, петель и других проблем. Однако регулировать натяжение нижней нити неудобно, так как оно регулируется маленьким винтом на боковой пластине челнока. Но делать это нужно нечасто, чтобы не упоминать об этом. Но тот факт, что горизонтальный волан сделан из особо прочного пластика, должен быть предупреждением для тех, кто любит шить без разбора.

Необходимо использовать только нитки, указанные в инструкции, эластичные и тонкие.Никаких «тридцати» и «сорока» от бабушки. Пластиковый челнок быстро изнашивается от таких ниток, и тогда машина начнет делать пропуски, зацикливание и обрывы ниток. Никакие регулировки тут не помогут, только замена челнока полностью. К счастью, стоимость горизонтального челнока не очень высока и его легко снять и заменить даже самостоятельно.
Купить горизонтальный челнок можно в любом швейном магазине, либо заказать в интернет-магазине. Но лучше сразу, покупая швейную машинку, приобрести ее про запас.
И все же бесшумная работа станка достигается за счет использования ременной передачи для движения челнока, а иногда, помимо челнока, для производства других деталей используется пластик. Поэтому нужно относиться к машине с уважением и не пытаться пришить к ней «толь», это не «Зингер» позапрошлого века.

А вот так выглядит «пуля» челнок на швейной машине «Зингер» позапрошлого века. По легендам и мифам на такой машинке можно сшить все, что угодно, качественно и без зазоров.На самом деле это миф. Машина полностью устарела и даже если она у вас есть, не пытайтесь найти мастера и отремонтировать. Намного проще купить новый автомат за 5-6 тысяч рублей той же марки Singer.

Какой челнок выбрать при покупке швейной машины? Думаю, на этот вопрос нет однозначного ответа. Если вы ищете простую и надежную машину для нечастого использования, крюк поворотного типа — идеальное решение. Недорого и надежно.
Если вы опытный «профи», то вы сами знаете, какая машина вам нужна. Но я думаю, вы можете выбрать вертикально вращающийся челнок.
Если вы любите много шить, но «для себя», рассмотрите вариант горизонтального челнока. Бережное и бережное отношение к такой машине гарантирует вам ее безупречную работу на долгие годы.
Что купить швейную машину
Современные швейные машины можно разделить на два типа: электронные и электромеханические. Это первое, чем отличаются швейные машины. Второе и очень важное отличие — какой тип челнока используется на швейной машине.


Многие фирмы до сих пор производят швейные машины поворотного типа. Это связано, в первую очередь, с невысокой стоимостью станка. Надежность машины намного выше, чем у других типов челноков, только скорость уменьшается и повышается шум при работе такого челнока. В этой статье представлен обзор швейной машины эконом-класса с осциллирующим челноком Janome.


Лучше всего чистить крючок жесткой кисточкой для клея или старой зубной щеткой. В некоторых случаях можно шлифовать стенки челнока специальной пастой. Это необходимо, если на стенках имеется прочный налет, не позволяющий нити беспрепятственно «обходить» волан.


Внешне шпульки почти всех швейных машин похожи. Но для каждого типа крючка обычно используются «собственные» шпульки. Для горизонтального крючка используются прозрачные пластиковые шпульки. Они более удобны, потому что вы можете видеть количество оставшейся нити. Для качающегося крючка очень часто используются металлические шпульки или непрозрачный пластик. Промышленные челноки имеют только металлические шпульки и намного уже (тоньше), чем домашние шпульки.

Сердце швейной машины — ее челночный механизм. На выбор челнока влияют важные характеристики швейной машины — скорость, надежность, удобство использования. Есть два типа челноков: горизонтальные и вертикальные. Вертикальные, в свою очередь, могут быть качающимися и вращающимися (поворотными). У каждого челнока есть свои преимущества и особенности, важно понимать, для чего нужна швейная машина, чтобы определить, какой механизм челнока наиболее подходит для вас.

Качающийся вертикальный челнок

Это классический тип челнока, который использовался в старых отечественных механических машинах «Чайка» и первых зарубежных Veritas, но не потерял актуальности и сегодня.Практически все машины бюджетной ценовой категории работают именно на этом шаттле и пользуются большой популярностью. Причина тому — удобство, простота и надежность.

Как работает вертикальный челнок?


Вертикальный поворот
(классический) челнок

Шпулька с ниткой, заправленная в шпульный колпачок, вставляется в канавку, где под действием рычага она качается вверх и вниз, как маятник, направляя нить за собой. Это простое устройство отличается высокой степенью надежности за счет того, что рычаг прочно соединен с корпусом станка и практически не ломается.В машину можно заправлять любую нитку, не опасаясь, что механизм «заклинит».

Характеристики вертикального челнока

Вертикальный качающийся челнок имеет две особенности, которые можно отнести к его недостаткам.

  • Во-первых, это шумно;
  • Во-вторых, ограничивает скорость шитья.

Все простые модели Brother и Janome оснащены поворотным челноком. Но разработчикам современных машин Бернина с помощью качающегося челнока удалось преодолеть оба «минуса», превратив их в «плюсы».Таким образом, модели Bernina 330 ,, и работают почти бесшумно и развивают линейную скорость до 900 ст / мин.

Владельцы машинок с качающимся челноком — люди творческие, которые не только шьют, но и вышивают, занимаются квилтингом, придумывают новые декоры. Им нужна прочная швейная машина, которая может выполнять много работы и проста в использовании. Несомненный плюс таких машин — их невысокая стоимость.

Вертикальный вращающийся или вращающийся челнок

Шпульный колпачок со шпулькой также вставляется в этот крючок, но система больше не качается, а вращается вокруг своей оси.Роторный челнок способен на огромную скорость вращения. В современных швейных машинах она достигает 1000 ст / мин.

Характеристики поворотного челнока


Вертикально вращающийся
(поворотный) челнок

  • Поскольку челнок легко регулируется и фиксируется относительно иглы, неприятные моменты, такие как пропуск стежков, обрыв нити и запутывание, практически исключаются во время шитья. Отсюда следует еще одно преимущество машин с вращающимся челноком — разнообразие тканей, которые они шьют.
  • Дополнительное преимущество — низкий уровень шума при высокой надежности.

Существенный плюс для мастериц — этот вид челнока позволяет увеличить ширину стежка до 9 мм и длину до 6 мм, в отличие от машин с качающимся челноком, где максимальные параметры стежка составляют 5,5 мм и 4 мм. . Эти технические возможности машины особенно востребованы при пошиве одежды.

Поворотный челнок используется на полупромышленных вышивальных машинах Brother PR 655, 1000e, Brother VR, а также на современных бытовых машинах Bernina 5 серии (560 и), 7 серии (Bernina 740 ,,,) и Bernina 880.

Вертикальный вращающийся челнок позволяет шить много и почти без перерыва.

Это наиболее распространенный тип челнока в швейных машинах средней ценовой категории. Горизонтальный челнок имеет такой же поворотный механизм. Стежок образуется, когда волан делает два полных оборота. Крючок работает без шпульного колпачка, шпулька помещается непосредственно в челнок, что облегчает заправку нити в шпульку. Через прозрачное окошко на игольной пластине можно увидеть, какого цвета нить наматывается на шпульку и когда ее нужно менять, что также является неоспоримым преимуществом машины.Наконец, горизонтальный челнок работает бесшумно и, благодаря своей простой конструкции, не позволяет игле запутывать нити и пропускать стежки. Большинство машин имеют достаточно широкие возможности регулировки стежка: ширина до 7 мм, длина до 4,5 мм. Добавляя к этим преимуществам отсутствие необходимости смазывать автомобиль маслом, мы получаем просто идеальную модель.

Но и у горизонтального челнока есть свои особенности.

Особенности:



  • К недостаткам этого типа челнока можно отнести неудобство регулировки нижней нити.Чтобы затянуть гайку винтиком, теперь нужно приблизиться к самому челноку. Которая к тому же сделана из пластика, а значит, для нее подходят только стандартные резьбы.
  • Такой шаттл не допускает никаких творческих экспериментов и не выходит из строя. Хотя в некоторых машинах челнок можно самостоятельно поменять на новый (главное, чтобы он был в наличии). В современных моделях замена челнока осуществляется в сервисных цехах и требует настройки оборудования.

Все швейные машины Brother оснащены крючком горизонтального типа, например, электромеханическим из серии Comfort — Brother Comfort 10, 15, 25, 25A и 35, а также электронные модели серии Innov-is (NV), например Brother Innov-is (NV) 10 и.Большинство бытовых швейных машин Janome также имеют горизонтальный крючок. К ним относятся электромеханические Janome Lady 725, 735 и 745, а также более дорогая серия Janome Decor Excel, например, электромеханический станок Janome 5124 Exel Pro с электронными элементами. Этот тип челнока устанавливается почти на все машины Bernina в линейке Bernette в различных ценовых диапазонах.

Резюме — системы челнока никогда не бывают хорошими или плохими

Подбираются с учетом требований к бытовой технике.

  • Вертикальная машина с качающимся крючком предлагает широкий выбор вариантов шитья и даже вышивания, в зависимости от модели.
  • Горизонтальный крючок обеспечивает более легкую заправку нити и, в большинстве случаев, большую ширину стежка, что особенно полезно для декоративных операций.
  • Швейные машины с высокими техническими и функциональными возможностями оснащены поворотным челночным типом, поэтому их выбирают любители высокого уровня и мастера шитья.

Различия между системой крючков вращающейся и качающейся швейных машин

Всем привет, сегодня мы поговорим о системах челнока, наиболее часто используемых в домашних швейных машинах с челночным стежком с круглой шпулькой.Независимо от года изготовления или производителя вашей швейной машины, если они используют круглую шпульку, они будут использовать систему челнока вращающегося или колеблющегося типа. Мы обсудим различия, производительность и универсальность этих двух систем.

Этот пост может содержать партнерские ссылки. Покупка товаров по ссылкам ничего не стоит вам дороже и добавляет несколько пенни к бюджету ткани.

Я хотел бы начать с объяснения различий между двумя системами и вытекающих из них механических требований, необходимых для правильного функционирования каждой системы.Для этого мы должны сначала понять определение и назначение крючка. Термин (крючок) относится к кольцу с указательным пальцем, которое окружает шпульный колпачок. Игла проводит верхнюю нить через материал, а челнок вращается вокруг шпульки. Когда игла достигает нижней части своего хода вниз и начинает движение вверх, в верхней нити сразу за иглой образуется небольшая петля. Эта петля проводится иглой вверх. Обороты челнока рассчитаны по времени, так что кончик пальца проходит через петлю, захватывает нить и тянет ее вниз по мере того, как игла продолжает подниматься.Этот процесс идентичен независимо от того, вращающаяся это система или колебательная система. Но в течение следующей четверти оборота разница между ними становится очевидной. Наша игла все еще движется вверх, поскольку наш крючок проходит положение 3:00 на крючке, вращающемся по часовой стрелке, и 9:00, если вращение происходит против часовой стрелки. Самый простой способ определить по часовой стрелке или против часовой стрелки — это посмотреть на кончик крючка. По сути, точка ведет на крючок. Если он указывает вправо, он поворачивает вправо или по часовой стрелке, если он указывает влево — против часовой стрелки.

Если мы используем вращающуюся систему, то наш крючок продолжает двигаться в одном направлении, проводя верхнюю нить по всему шпульному колпачку, оборачивая петлю вокруг шпульной нити и освобождая петлю на противоположной стороне шпульки, образующей петлю. По мере того, как игла опускается, рычаг намотки на головке машины сам перемещается, чтобы поднять верхнюю нить и затянуть строчку, потянув провисание петли вверх против натяжной пружины и, наконец, сами натяжные диски.

Если мы используем осциллирующую систему, то физика образования стежка остается той же, но способ переноса и освобождения верхней нити отличается. Качающийся челнок захватывает верхнюю нить точно так же, как вращающийся. Но вместо того, чтобы полностью обернуть петлю вокруг шпульки, она переносит ее достаточно далеко за центр, чтобы давление иглы, вытягивающее нить вверх, стягивало петлю с острия челнока. Петля по-прежнему проходит по лицевой стороне шпульки и наматывает нижнюю нить так же, как в ротационной системе.Приемный рычаг выполняет ту же функцию по устранению провисания петли и затягиванию стежка, что и при использовании поворотной системы. Фактическое движение крюка качающейся системы прекращается, когда петля высвобождается из точки и меняет направление движения. Игла не останавливается и не меняет направление, она продолжает выполнять свои обязанности. Когда игла достигнет верха и снова начнет спускаться, челнок все еще будет в обратном направлении. Он будет двигаться в обратном направлении, пока игла не достигнет нижней части своего хода вниз. В этот момент крючок повернулся достаточно далеко, чтобы острие оказалось на противоположной стороне иглы, чем было, когда петля была отпущена. Когда игла снова начинает подниматься и начинает формироваться петля, крючок снова меняет направление, так что острие ведет его, когда игла тянет петлю вверх. Когда игла протягивает петлю перед ведущей точкой, крючок поднимает ее и снова начинает опускать, чтобы сделать следующий стежок. Это изменение направления является основой термина и названия «Осциллирующий крюк».

Теперь, когда мы рассмотрели основные различия между двумя системами, мы обсудим некоторые преимущества и недостатки обеих систем. Во время этого обсуждения я также постараюсь развеять некоторые из наиболее распространенных заблуждений, которые ложно искажают факты и вводят в заблуждение очень простой процесс.

Первое заблуждение, которое я хотел бы развеять, сбивает меня с толку относительно того, как оно вообще стало фольклорным фактом. Фольклорные факты — это факты, основанные на легендарных мифах. Никто не помнит, как они возникли несколько поколений назад. Нет информации, подтверждающей миф, но мифы теперь являются фактами, потому что они повторялись так долго, что должны быть правдой. Машины с вращающимся челноком делают точно такие же стежки челночного стежка, что и челнок с вращающимся челноком. Невозможно взглянуть на два ряда стежков и различить швы. Они одинаковые. Поэтому нелепо впадать в концепцию, согласно которой любая система обеспечивает более прочный шов.

Теперь немного правды: машины с вращающимся крюком работают с меньшей вибрацией, чем машины с качающимся крюком.Кроме того, они, как правило, немного тише, чем качающийся крюк, и обычно их выбирают для высокоскоростных машин. Все три факта верны из-за действующих сил, поскольку качающийся челнок должен останавливаться и менять направление дважды во время стежка, а вращающийся крючок никогда не меняет направление. Вибрация, скорость и шум, вызванные вибрацией, напрямую связаны с началом движения крюка. Теперь вы можете подумать, что система Rotary лучше. Итак, мы прольем свет на несколько разных фактов.Машины с качающимся крюком проще в изготовлении, для них требуется меньше деталей, что означает, что они могут изготавливаться с более высокой производительностью, что приводит к увеличению количества машин в час, что помогает снизить затраты на одну машину. Действие челнока приводится в действие смещенными кулачками и связью между валами, поэтому им не нужно использовать внутренний ремень или цепь, чтобы синхронизировать синхронизацию челнока с синхронизацией иглы. Есть меньше вращающихся частей, которые нужно изнашивать, поэтому они, как правило, требуют меньше обслуживания и более снисходительны, когда дело доходит до проблем с синхронизацией.Так что теперь может показаться, что качающийся крюк может быть лучшей конструкцией.

Пока мы даем себе перерыв, чтобы переварить информацию, каждый по-своему, я хотел бы отбросить еще пару вводящих в заблуждение концепций, например, все поворотные крючки используют катушки класса 66 и все они ориентированы горизонтально. Оба они ложны. Ориентация шпульки не влияет на систему челнока, используемую в машине. Также не имеет значения, какой стиль шпульки используется в машине. Шпульки классов 66 и 15 могут быть наиболее широко признанными шпульками во всем мире, но они не единственные, которые используются в машинах челночного стежка, и машина челночного стежка должна иметь круглую шпульку.Просто чтобы назвать несколько машин, в которых не используются шпульки класса 66 или 15. Компания White использовала шпульки двух разных размеров в своих машинах для челночного стежка, и изначально они использовали очень уникальный шпульный колпачок, не все машины Necchi используют шпульки класса 15. Есть несколько производителей, которые использовали шпульки Apollo (очень близкие допуски к 66, но не полностью взаимозаменяемые). У Elna и Bernina также есть свои собственные конструкции шпульки и крючка, но при этом поддерживается стандартный челночный стежок. Я уверен, что кое-что упустил, но надеюсь, что мне удалось донести идею. Ориентация и класс шпульки не имеют ничего общего с системами челнока. Боковая загрузка, загрузка сверху и загрузка спереди не определяют систему крюков.

Последнее, чем я хотел бы поделиться, это частично мой собственный опыт и исследования. Я немного опасаюсь констатировать это как положительный факт, но я провел дополнительное исследование этого опыта, поэтому чувствую, что он заслуживает упоминания.

Мне трудно полностью понять то, что я испытал, а затем исследовал, чтобы проверить.Так что вот оно того, чего стоит. Ротационные системы кажутся привередливыми, когда дело касается размера резьбы. Если машина настроена на более толстую нить, она будет работать нормально, но при изменении размера нити может начаться пропуск стежков. Если заново отрегулировать синхронизацию и сбросить высоту иглы для более тонкой нити, это снова будет идеальная строчка. Как только я попытался вернуться к более толстой нити, стежки снова стали пропадать. И снова решением был сброс времени и высоты иглы. Я играл с этим на нескольких разных машинах, и хотя некоторые из них были более снисходительными, чем другие, все они, похоже, были склонны действовать таким образом. Когда я попробовал тот же тест на нескольких наших различных машинах с качающимся крючком, я обнаружил, что они не так требовательны к изменению размера или типа резьбы. Единственные случаи, когда я видел постоянные проблемы, был при переключении с очень тяжелой резьбы на очень тонкую. Это сбивает меня с толку, потому что при сравнении систем физика и динамика идентичны.

Итак, что все это на самом деле означает? Какая система крючков самая лучшая? Что ж, я не верю, что есть одно решение. Я выскажу свое мнение и позволю вам решить, что лучше всего подходит для вас.

Если вам нужна быстрая машина, скажем, со скоростью выше 1200 стежков в минуту, или вам нужна более тихая, более гладкая (с меньшим количеством вибраций) машина, и ей не нужно постоянно менять размер и типы ниток, тогда я бы проголосовал за Rotary, имея в виду, что они требуют большего обслуживания как группа, чем Осциллирующий аналог. Под дополнительным обслуживанием я не подразумеваю, что они проблематичны. Они не. Если учесть конкретные обстоятельства, роторный механизм потребует внимания и настройки перед качающимся крюком, поэтому, если вам придется отнести его в магазин или разобрать после 10 лет использования, вам, вероятно, придется сделать качающийся механизм до конца. 11-го года. Если вы обычно не шьете со скоростью выше 1200 стежков в минуту, и вы шьете постоянный режим смены носителя, то ответом будет система качающегося челнока.При этом следует всегда помнить, что все механическое сломается, все они требуют регулярного обслуживания и очистки. Ни одна из этих систем не является безупречной, и при небольшом уходе за ней любая из них прослужит годы службы и доставит удовольствие среднему энтузиасту домашнего шитья. Здесь, в Quilt Room, мы используем обе системы и никогда не задумываемся о том, какую систему мы используем в данный момент. У нас редко бывает случай, когда преимущества одной системы могут хоть немного повлиять на конечные результаты проекта.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Back to top
