Какие светодиодные лампы бывают: Как выбрать светодиодную лампу?

Содержание

классификация типов, подробная характеристика ЛЕД лампочек

Экономить электроэнергию становится не просто модно, но и выгодно. С появлением разных видов светодиодных ламп стало возможным значительно сократить расходы на электричество как быту, так и на производстве. При этом их свет по качеству превосходит свет обычных ламп накаливания, а ресурс работы в несколько раз больше, чем у популярных недавно галогенных энергосберегающих лампочек.

Параметры для классификации

Единой общепринятой классификации видов светодиодных ламп и их характеристик пока что еще нет. Разные производители вводят свою маркировку и номенклатуру изделий. Но можно примерно классифицировать по таким параметрам:

  • сфера применения;
  • конструкция и световой поток;
  • тип применяемых светодиодов;
  • вид цоколя.

По сфере применения

Эта классификация наиболее понятная и простая. В зависимости от того, где будут применяться те или иные виды диодных ламп, зависят их параметры работы и размеры.

Источники света для офиса и дома на основе светодиодов предназначены для замены традиционных энергоемких ламп накаливания. Их размеры и форма практически идентичны тем, которые есть у ламп с нитью накала.

Уличные светодиодные источники света используются для подсветки сооружений, парков, дорог. Во многих городах уличные фонари заменяют на светодиодные светильники. Особенность таких ламп в их надежной защите от воздействия влаги и пыли.

Прожекторы как класс ранее не существовали — очень дорого обходились комплектующие для производителя. Отдельные прожекторы конструировались на основе мощных светодиодов и были всего лишь опытными и выставочными экземплярами. С улучшением технологии производства и снижением стоимости светодиодов стало возможно производить мощные и относительно недорогие ЛЕД прожекторы.

Автомобильные источники света включают в себя довольно много разновидностей светодиодных ламп — для подсветки салона, для индикации световых сигналов (габаритов, стопов, поворотов), для подсветки номера, для фар. Их форма и размеры такие же, как и у обычных автоламп. Автомобилисты предпочитают обычным лампам различные виды диодных лампочек

по нескольким причинам:

  • более длительный срок службы;
  • экономичность, что важно при выключенном двигателе — не разряжается аккумулятор;
  • большая яркость;
  • безопасность — отсутствуют при разбитии осколки стекла, так как колба таких ламп изготавливается из прозрачного пластика.

Источники света на светодиодах для растений обладают особым свойством — они излучают много ультрафиолета. Для роста и жизни растений в тепличных условиях это важное свойство.

Промышленные светильники, как и уличные, оснащаются повышенной защитой от загрязнения. И их световая мощность на порядок выше бытовых, чтобы осветить значительные по размерам промышленные здания.

По конструкции и световому потоку

Существует всего три вида. Первый предназначен для общего использования. Он дает рассеянный световой поток и предназначен для освещения помещений и офисов. По своей форме такие лампочки напоминают груши (как у лампочек накаливания), «кукурузины» или свечи.

Второй тип — для получения акцентированного светового потока. Его применяют для подсветки витрин, различных небольших площад

Характеристики светодиодных ламп и их виды

К выбору светодиодных ламп для дома надо подходить серьезно. Этот источник света только по внешнему виду может быть похожим на традиционную лампу накаливания. Все остальные характеристики сильно отличаются. Главную ошибку, которую допускают люди при покупке ламп – это выбор изделия по мощности. Существуют другие, не мене важные показатели, требующие обращения внимания. Чтобы разобраться в этом вопросе, давайте рассмотрим основные характеристики светодиодных ламп и узнаем, как они влияют на уровень освещения.

Основные характеристики led ламп

Светодиодные лампы отличаются от традиционных моделей сложностью устройства. Если лампа накаливания состоит только из вольфрамовой нити, подсоединенной проводниками к цоколю, то led аналог имеет набор светодиодов. Чтобы они работали, внутри корпуса лампочки вмонтирована электронная плата. Она содержит стабилизатор с диодами и конденсатором, называющийся драйвером. Некоторые модели комплектуют датчиками для управления. В общем, светодиодная лампа является электронным источником света, поддающимся ремонту, что выделяет ее достоинства.

Мощность – одна из важных характеристик изделия

Для led источника света мощность не является основным показателем яркости свечения, но все же – это одна из важных характеристик. Мощность по определению является показателем преобразования или скорости потребления энергии. То есть, этот показатель нужен только для учета расхода электроэнергии.

Рассматривая технические характеристики светодиодных ламп, надо обращать внимание на их достоинства. Основное из них – экономичность. Светодиодные изделия потребляют по сравнению с традиционными лампами накаливания мизерный ток. На упаковке и корпусе каждого led изделия есть маркировка мощности, и она колеблется от 3 до 25 Вт. Обычно этот показатель указывается буквами «W» или «P».

Все, кто привык к обычным лампочкам, не понимают, как можно в люстре вместо 100 Вт вкрутить 10 Вт, чтобы осветить всю комнату. Дело в том, что при меньшем потреблении напряжения светодиоды излучают большую яркость. Например, светодиодная лампа мощностью 10 Вт по яркости соответствует классическому источнику света мощностью 75 Вт. Для сравнения мощности разных ламп существуют специальные таблицы, позволяющие выбрать подходящее изделие.

Однако надо помнить, что китайские светодиодные лампы на самом деле имеют меньшую мощность, чем та, что указана на упаковке. Существенную разницу можно заметить при разбеге 5 Вт. Такие недостатки надо сразу выявлять и подобное изделие лучше не приобретать.

Температура света

Светодиоды имеют разный цвет свечения. Выделяют три основных вида:

  • дневной белый свет, соответствующий естественному освещению;
  • теплый свет, аналогичный лампе накаливания;
  • холодный свет характеризуется белым цветом, но в нем присутствует голубой оттенок.

Измеряется температура цвета градусами Кельвина. Этот параметр на изделии маркируется буквой «К». По стоящим напротив нее цифрам можно определить цвет излучаемого светодиодами света. Существует специальная шкала, помогающая определить оттенок света.

Чем холоднее оттенок, тем выше температура свечения. Например, светодиоды с температурой света 4000 К излучают аналог дневного света. Солнечные лучи он не заменит, но в темноте яркость такой лампы будет сильная. Для спальни нужна спокойная атмосфера, которую может обеспечить теплый свет с показателем 2700 К. Очень удобны в применении дома светодиодные приборы освещения с возможностью регулировки температуры света. Они позволяют изменять цвет свечения по своему желанию.

На какое напряжение рассчитаны светодиодные лампы?

Работа светодиодов возможна только от постоянного тока напряжением 12 вольт. Чтобы светодиодная лампочка работала от сети переменного тока напряжением 220 вольт, в ее корпусе устанавливают драйвер. Это своего рода преобразователь напряжения, который пропуская через себя 220 В, на выходе дает пониженное напряжение.

Однако существуют лампочки, рассчитанные на работу в сети под напряжением 12 или 24 вольта. Чаще всего их применяют в автомобилях. При покупке изделия на вольтаж надо обращать внимание, иначе неправильно подобранная лампочка может перегореть.

Показатель светового потока

При покупке лампочки человека, прежде всего, интересует ее яркость. Существует такое понятие, как световой поток. Он напрямую зависит от мощности изделия и измеряется Люменами. Свет получается из преобразования напряжения. При этом уходит энергия на тепло. Если взять вольфрамовую нить, то на свечение идет только 70%, а остальная энергия уходит с теплом, что показывает большие недостатки устаревших источников света. Светодиоды тепла не излучают и все 100% энергии идут на яркость света.

Современные светодиодные лампы могут излучать с 1 Вт до 80 Lm. Существуют разработки светодиодов с большим показателем, но они очень дорогие и в быту не используются.

Для сравнения светового потока разных ламп существуют специальные таблицы.

Качественные светодиоды очень дорогие, что подталкивает многих производителей ставить дешевые аналоги. Естественно, заявленного светового потока 80 Lm с 1 Вт получить от такого изделия невозможно. Вдобавок надо обращать внимание на цвет колбы. Если она матовая, то потеря силы светового потока составит от 15 до 30%.

Во многих домах сейчас принято ставить диммеры для регулировки яркости света. Надо знать, что для светодиодных ламп существуют специальные диммеры, изменяющие импульс, а не напряжение. Если светодиодную лампу подключить через обычный диммер, при уменьшении напряжения световой поток будет не только уменьшаться, но и искажаться. Кроме того, что изменится оттенок света, еще снизится эффективность самих светодиодов.

Возможность диммирования ламп

Раз уж заговорили о диммерах, сразу надо сказать, что не все светодиодные лампочки можно подключать к диммеру. Это зависит от драйвера изделия, который способен или неспособен реагировать на диммер. Обычно на упаковке светодиодного изделия производитель указывает этот параметр. Если маркировка не содержит данных о диммировании, от такого изделия лучше отказаться.

Цветопередача

На этот показатель редко кто обращает внимание. Индекс цветопередачи позволяет воспринимать цвет освещенного предмета близкий к реальности. Например, значение 70 на маркировке упаковки говорит о том, что цвет освещенного светодиодами предмета будет на 70% соответствовать реальному. То есть белый предмет останется белоснежным, зеленая поверхность приобретет цвет луговой травы и т. д. Индекс цветопередачи определяют для каждой лампы в лаборатории.

Разновидности цоколей

Кроме основных показателей, светодиодную лампу при покупке надо правильно подобрать по цоколю, иначе вкрутить ее в осветительный прибор просто не получится. Самыми распространенными являются резьбовые цоколи Е14 и Е27. Они используются во многих домашних люстрах. Хотя существуют разновидности рожковых цоколей, установленных в разных моделях светильников, например – точечных. Описание всех видов цоколей светодиодных ламп можно найти в таблице.

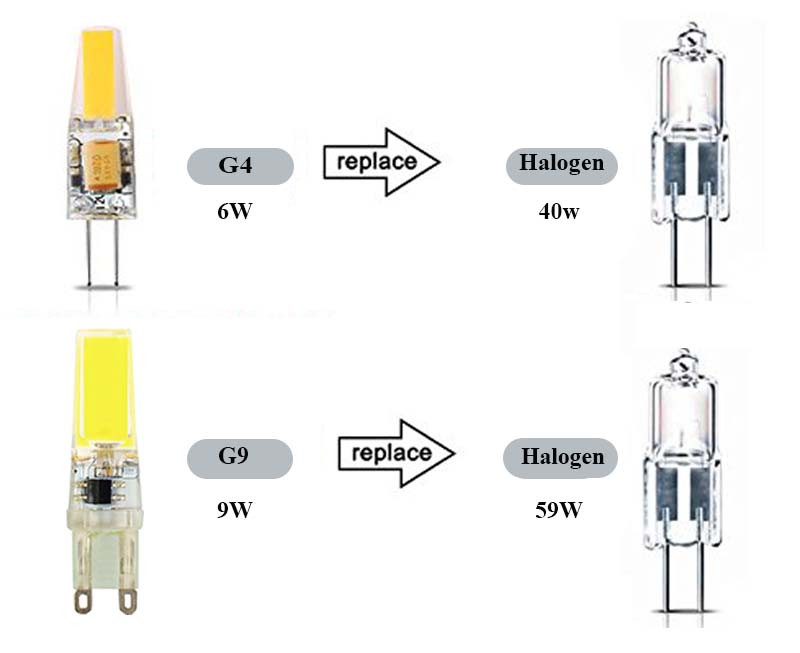

Лампы с цоколями, имеющие в обозначении букву «G», обычно рассчитаны на напряжение 12 В. Внешне их штырьки похожи, но все же они различаются по толщине и расстоянию между собой. Изделия с цоколями Е27 и Е14 используются в сети с напряжением 220 В, причем лампочки с цоколем Е14 имеют максимальную мощность 6 Вт.

Температура рабочей среды

Производитель указывает оптимальную рабочую температуру для светодиодных ламп в пределах от -40 до +40оС. Хотя в реальности изделия неплохо работают в северных регионах при -55оС. При покупке ламп для дома эту характеристику можно пропустить.

Классификация по степени защиты

От классификации степени защиты зависит, в каких условиях может работать лампочка. Если традиционная лампочка может перенести попадание дождя, то для светодиодного аналога влага может быть губительна, если она попадет на электронную схему. Степень защиты на упаковке указана буквами «IP». Рядом стоят цифры, и чем они больше, тем изделие лучше защищено от проникновения внутрь влаги, грязи и от механического воздействия на корпус.

Мерцание

Светодиоды имеют свойство создавать пульсирующий свет. Обычным взглядом увидеть его не получится, но при большом мерцании это быстро скажется на усталости глаз. Мерцание очень вредно для зрения. Для медицинских и детских учреждений этот показатель по нормам не должен превышать 20%. В дешевых китайских лампочках показатель пульсации может составить до 60%.

Определить самостоятельно силу мерцания можно простым карандашом. Им надо резко провести напротив светящейся лампочки и посмотреть на оставшийся след. Гладкие сплошные полосы говорят о норме. Если после взмаха карандашом остался прерывистый след, от такой лампы надо отказаться. Ее уровень пульсации очень высок.

Угол рассеивания света

Лампа накаливания излучает свет во все стороны прозрачной колбы. Иногда это и хорошо, но для целенаправленного освещения такое излучение характеризуется большими потерями. Светодиоды излучают свет пучком. То есть, потерь нет никаких, весь свет целенаправленно идет для освещения определенного объекта. Чтобы лампочка смогла освещать большую территорию, светодиоды под колбой располагают под разными углами.

Для ночника или точечной подсветки подойдут лампочки с небольшим углом рассеивания. В доме идеальным выбором будут изделия с углом рассеивания 180о. Если требуется выполнить общее освещение большой площади, здесь надо обратить внимание на лампочки с углом рассеивания 360о.

Размер колбы

К характеристикам размер изделия не очень относится, но все же это требует должного внимания. Многие люстры и другие подобные приборы освещения имеют плафоны ограниченного размера. Это надо учесть при выборе лампочки, так как она может некрасиво торчать из плафона или утонуть глубоко внутри, что заберет некоторую часть света. Хуже, если лампочка вообще в плафон не войдет.

По габаритам можно сказать, что, чем больше мощность, тем, естественно, больше размер корпуса изделия. Форма колбы тоже может быть разной, в виде свечи, груши и т. д. Недавно на рынке появились модели мощностью 15 Вт с маленьким корпусом, аналогичным для менее мощных ламп от 7 до 8 Вт. Однако они не перегреваются из-за применяемых специальных материалов.

Срок эксплуатации

Производители гарантируют работоспособность светодиодных изделий до 30 тыс. часов. Если пересчитать это в дни, при условии постоянного свечения, то получится более трех лет. Однако дома свет ни у кого сутками не горит. В сутки лампочка светит не более 8 часов. При таком использовании светодиоды будут работать до 10 лет.

Домашние лампочки с цоколем Е27

Для домашнего использования идеально подходит светодиодный источник света с резьбовым цоколем Е27. Это обусловлено взаимозаменяемостью с традиционными лампами накаливания. Достаточно вывернуть с патрона одну лампу и заменить ее другой. Если говорить о технических характеристиках лампы светодиодной E27, то все параметры идентичны тем, что были рассмотрены выше.

Какие бы ни были виды светодиодных ламп, все они имеют рассмотренные характеристики. Это надо учитывать при выборе изделия, чтобы подобрать подходящий источник света.

в чем особенности и преимущества

Современный потребитель внимательно относится к соотношению цены и качества, особенно если речь идет о технических новшествах. Давайте выясним, помогут ли светодиодные лампы сэкономить и какие преимущества несет в себе использование LED-светильников.

Впервые свечение полупроводникового перехода обнаружил в 1923 году советский физик Олег Лосев. Первые светодиоды называли «Losev Light» (свет Лосева). Сначала появился красный светодиод, затем в начале 70-х годов появились желтые и зеленые светодиоды. В 1990 году японец Суджи Накамура создал дешевый и яркий синий светодиод. После этого стало возможным делать белые источники света с тремя кристаллами (RGB). Такие источники до сих пор используются в концертном и декоративном освещении.

В 1996 году появились первые белые светодиоды, использующие люминофор. В них свет синего или ультрафиолетового светодиода преобразуется в белый с помощью специального химического вещества, нанесенного поверх светоизлучающих кристаллов. В 2005 году эффективность таких светодиодов достигла 100 Лм/Вт, что позволило начать использовать люминофорные светодиоды для освещения. Сейчас самые эффективные белые светодиоды дают уже 200 Лм/Вт, серийные лампы со стандартными цоколями – до 125 Лм/Вт.

Как соотносится мощность светодиодной лампы и обычной

В светодиодных лампах могут использоваться светодиоды с разной эффективностью. Обычно светодиодная лампа при том же световом потоке, что и стандартная, потребляет в 5-10 раз меньше электричества, поэтому лампе 60 Вт могут соответствовать светодиодные лампы с мощностями от 6 до 12 Вт. Яркость светодиодных ламп нельзя оценивать по мощности: чем современней лампа, тем ярче она светит при той же мощности. Эффективность светодиодных ламп, имеющихся в продаже, составляет от 40 до 125 Лм/Вт, поэтому яркость лампы с одинаковой мощностью может отличаться втрое.

В чем отличие светодиодной лампочки от энергосберегающей

Светодиодные лампы несомненно являются энергосберегающими, но слово «энергосберегающие» закрепилось за компактными люминесцентными лампами (КЛЛ), а КЛЛ и светодиодные лампы – совсем разные вещи. КЛЛ появились в широкой продаже лет десять назад и ожидалось, что они заменят лампы накаливания. У них много недостатков: в трубке лампы содержится ртуть, лампа медленно разгораются и совсем не светит на морозе, у КЛЛ плохой спектр, состоящий из пиков нескольких цветов. Спектр светодиодной лампы гораздо ближе к естественному освещению и свету лампы накаливания.

С какой цветовой температурой лучше покупать лампы?

Лампы с цветовой температурой 2700-3000К похожи по цвету на лампы накаливания. Это желтоватый «домашний» цвет. Лампы с цветовой температурой 4000К дают такой белый свет, какой обычно бывает в офисах и торговых центрах. Лампы с цветовой температурой 6500К дают холодный белый свет и пригодны лишь для освещения хозяйственных помещений. Для использования в домах и квартирах лучше всего приобретать лампы с цветовой температурой 2700-3000К.

Какие бывают виды светодиодных лампочек

При изготовлении корпуса светодиодной лампы могут использоваться матовое и прозрачное стекло, алюминий, пластик, керамика. Выбирая между стеклянными и пластиковыми лампами, отдавайте предпочтение стеклянным – у них выше показатели пропускания света.

У светодиодных ламп цоколи бывают винтовые и штырьковые. Винтовые обозначаются буквой E и цифрами, указывающими на диаметр в миллиметрах. Штырьковые обозначаются буквой G и цифрами, указывающими на расстояние в миллиметрах между штырьками.

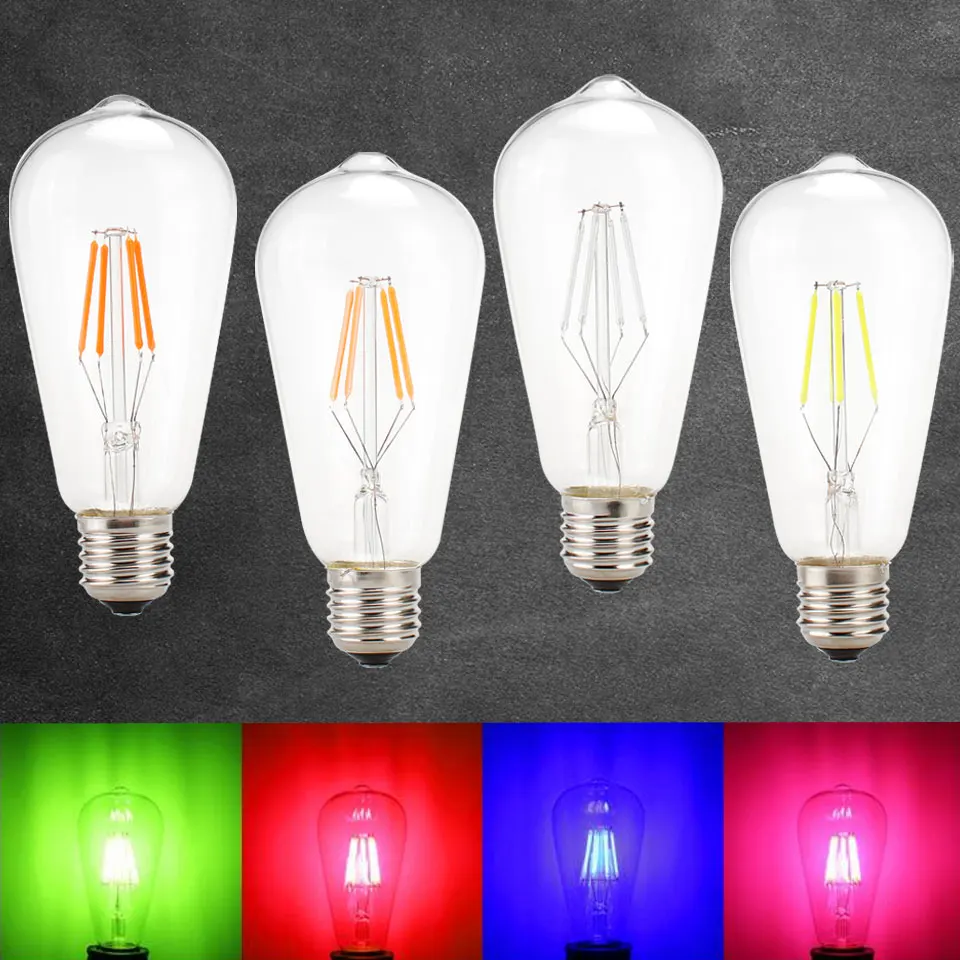

  • E27. классический цоколь с резьбой. Подходит к люстрам и светильникам, рассчитанным на использование энергосберегающих ламп и ламп накаливания.
  • E14. разновидность цоколя E27 с меньшим диаметром. Подойдет для многих современных светильников. Тако

Важные параметры и характеристики светодиодных ламп

Снижение розничных цен на светодиодные лампы привело к резкому росту их продаж. Однако ситуация с выбором качественного товара для многих по-прежнему остаётся тупиковой. Если купить лампочку накаливания было просто, с появлением КЛЛ задача не значительно усложнилась за счет более широкого ассортимента и оттенков излучаемого света. Параметры светодиодных ламп имеют значительно больше пунктов, чем у лампочек предыдущих поколений.

Но не стоит пугаться. Чтобы купить хорошую светодиодную лампу, углублённых познаний товара не понадобится. Достаточно один раз разобраться с основными параметрами, чтобы потом легко ориентироваться среди чисел, указанных на упаковке. Так что же нужно знать покупателю о светодиодных лампах, и на какие технические характеристики обратить внимание перед покупкой?

Основные характеристики

Следуя пословице: «Встречают по одёжке…» достаточно взять в руки коробку с лампочкой, чтобы ознакомиться с её основными техническими характеристиками. Обратить внимание следует не на крупные яркие цифры, а на напечатанное мелким шрифтом описание из 10 и более позиций.

Световой поток

Во времена, когда лампа накаливания была источником света №1, понятие светового потока мало кого интересовало. Яркость свечения определялась номинальной мощностью лампочки. С появлением светодиодов мощность потребления источников света снизилась в разы, а КПД вырос. За счет этого появилась экономия, о которой так часто напоминают рекламные ролики.

Световой поток (Ф, лм или lm) – величина, которая указывает на количество световой энергии, отдаваемой осветительным прибором. Опираясь на значение светового потока можно легко подобрать замену существующей лампочке со спиралью. Для этого можно воспользоваться нижеприведенной таблицей соответствия.

Наравне со световым потоком часто можно встретить понятие «световая отдача». Её определяют как отношение светового потока к потребляемой мощности и измеряют в лм/Вт. Данная характеристика более полно отражает эффективность источника излучения. Например, светодиодная лампа нейтрального света мощностью 10 Вт излучает световой поток примерно в 900-950 лм. Значит, её светоотдача будет равна 90-95 лм/Вт. Это примерно в 7,5 раз больше, чем у аналога со спиралью в 75 Вт с таким же световым потоком.

Бывает, что после замены лампы накаливания на светодиодную её яркость оказывается ниже заявленной. Первая причина такого явления – установка дешёвых китайских светодиодов. Вторая – заниженная мощность потребления. Эти обе причины говорят о товаре низкого качества.

Также величина светового потока зависит от цветовой температуры. В случае со светодиодами принято указывать световой поток для нейтрального света (4500°K). Чем выше цветовая температура, тем больше световой поток и наоборот. Разница в светоотдаче между однотипными светодиодными лампами теплого (2700°K) и холодного (5300°K) свечения может достигать 20%.

Мощность

Мощность потребления светодиодной лампы (P, Вт) – вторая по важности техническая характеристика, которая показывает на то, сколько электроэнергии потребляет светодиодная лампа за 1 час. Суммарное энергопотребление складывается из мощности светодиодов и мощности драйвера. Наиболее востребованы в наше время led осветительные приборы мощностью 5-13 Вт, что соответствует 40-100 ваттным лампам с нитью накала.

Качественные драйвера импульсного типа потребляют не более 10% энергии от общей мощности.

В качестве рекламы производители часто пользуются понятием «Эквивалентная мощность», которая выражается в надписи на упаковке наподобие 10 Вт=75 Вт. Это означает, что светодиодную лампу в 10 Вт можно вкрутить вместо обычной «груши» в 75 Вт, не потеряв при этом в яркости. Разнице в 7-8 раз можно верить. Но если на коробке красуется надпись вроде 6 Вт=60 Вт, то зачастую это не более чем рекламный трюк, рассчитанный на рядового покупателя. Это не значит, что изделие плохого качества, но реальная светоотдача будет, скорее всего, совпадать с лампой накаливания не в 60, а гораздо меньше.

Напряжение и частота питания

Напряжение питания (U, В) принято указывать на коробке в виде диапазона, в пределах которого производитель гарантирует нормальную работу изделия. Например, параметр 176–264В свидетельствует о том, что лампочка уверенно справится с любыми перепадами сетевого напряжения без существенной потери яркости.

Как правило, светодиодная лампа со встроенным токовым драйвером имеет широкий диапазон входных напряжений.

Если источник питания не содержит качественного стабилизатора, то перепады напряжения в сети питания будут сильно сказываться на светоотдаче и влиять на качество освещения. В России наибольшее распространение имеют led-лампы с питанием от сети переменного тока 230В частотой 50/60 Гц и от сети постоянного тока 12В.

Тип цоколя

Размер цоколя необходимо знать для того, чтобы подобрать лампочку в соответствии с существующим патроном в светильнике. Основная масса светодиодных ламп выпускается под резьбовой цоколь Е14 и Е27, которые являются стандартом для настенных, настольных и потолочных светильников советского образца. Не редкость светодиодные лампы с цоколем GU4, GU5.3, которые пришли на смену галогенным лампочкам, установленным в точечных светильниках и китайских люстрах с пультом дистанционного управления.

Цветовая температура

Цветовая температура (TC, °K) указывает на оттенок излучаемого света. Применительно к светодиодным лампам белого свечения всю шкалу условно делят на три части: с тёплым, нейтральным и холодным светом. При выборе следует учесть, что тёплые тона (2700-3500°K) успокаивают и располагают к уюту, а холодные (от 5300°K) бодрят и возбуждают нервную систему.

В связи с этим для дома рекомендуется использовать тёплого свечения, а на кухне, в ванной и для работы – нейтрального. Светильники на светодиодах с TC≥5300°K пригодны только для выполнения специфической работы и в качестве аварийного освещения.

Угол рассеивания

По углу рассеивания можно судить о распространении светового потока в пространстве. Данный показатель зависит от конструкции рассеивателя и расположения светодиодов. Нормой для современных ламп широкого применения является значение ≥210°. Для эффективной работы с мелкими деталями лучше купить лампу с углом рассеивания 120° и установить её в настольный светильник.

Возможность диммирования

Возможность диммирования (управление яркостью освещения) светодиодной лампы подразумевает её корректную работу от светорегулятора (диммера). Диммируемые ла

Светодиодные лампы, что это такое? Подробный ответ

Лампы, в которых функцию источника света выполняют светодиоды (или led, от англ. light-emitting diode), называются светодиодными. Они предназначены для замены всех устаревших типов ламп, применяемых в освещении в настоящее время. Благодаря использованию безопасных компонентов, светодиодные лампы востребованы во всех сферах освещения: бытовом, производственном, уличном, аварийном.

Как она выглядит

Классическая светодиодная лампа (иногда их называют светодиодный светильник), подобно лампе накаливания, имеет грушевидную форму. Чаще всего её цокольная часть выполнена из белого металлопластика, а колба представляет собой матовую полусферу из пластика. Данный тип LED-ламп выпускается с цоколями Е14 и Е27, которые наиболее востребованы среди населения.

Светодиодная лампочка может иметь любую форму и изготавливаться под любой стандартный цоколь. Например:
  • GU5.3 – для потолочных светильников направленного свечения;
  • G4 – для люстр и декоративных светильников;
  • G13 – для замены линейных люминесцентных ламп.

Более 90% выпускаемых сегодня светодиодных ламп собраны на SMD-светодиодах, которые имеют миниатюрные размеры и при этом обладают высокой светоотдачей. Кроме них в продаже можно увидеть так называемые филаментные лампы, внешне очень напоминающие обычную лампочку накаливания (ЛН). Ещё реже встречаются лампочки, в которых источник света выполнен в виде COB-матрицы, залитой слоем люминофора. Тем не менее в будущем планируется, что именно они перехватят инициативу в сфере производства LED-ламп.

Из чего состоит светодиодная лампа

Условно любую светодиодную лампу можно представить в виде составных частей: блока со светодиодами, радиатора, светорассеивающего колпака, блока драйвера и цоколя. Источник света SMD-светодиоды – располагаются на плате из текстолита, которая через термопасту (теплопроводный клей) соединяется с радиатором. У большинства светодиодных ламп на 220 В функцию радиатора выполняет корпус. Он выполнен из алюминия, покрытого тонким слоем белого пластика. Внутри корпуса расположена плата драйвера, предназначенная для преобразования переменного напряжения сети 220 вольт в постоянное напряжение. Величина выходного напряжения зависит от количества и схемы включения установленных светодиодов. Драйвер соединяется с цоколем проводами или через разъём. Для того чтобы свет от лампочки равномерно распределялся во все стороны, светодиоды накрывают рассеивающей колбой, которая также служит защитой от механических повреждений.

Линейные светодиодные лампы типа Т8 устроены аналогичным образом. Просто они имеют другую форму и размер составных частей. В дешёвых светодиодных лампах с цоколем типа Е14 и Е27 блок драйвера может отсутствовать. Вместо него в центре платы со светодиодами запаян примитивный бестрансформаторный блок питания, не имеющий стабилизации по току и напряжению. Аналогичным образом собраны многие миниатюрные LED-лампы, так как внутри их корпуса недостаточно места для монтажа драйвера.

Основные достоинства и недостатки

Постоянно растущий спрос на светодиодные лампы свидетельствует об их явном превосходстве над остальными источниками искусственного света. Действительно, если взглянуть на их технические характеристики, то станет понятно, что люминесцентные и спиральные лампы проигрывают светодиодным практически по всем показателям. И это при том что светодиодные технологии продолжают совершенствоваться и ещё не достигли своего пика. Преимуществ у светодиодных ламп действительно много:

  1. Относительная световая отдача уже достигает 30% (теоретический максимум для светодиодов – 40%). Для люминесцентных источников света этот показатель равен 15%, а для ЛН не превышает 3%.
  2. Низкое энергопотребление (в 7–9 раз меньше, чем ЛН).
  3. Срок службы от 10 тыс. часов и выше. Заявленный срок службы ЛН – 1 тыс. часов.
  4. Стойкость к механическим повреждениям и вибрации.
  5. Мгновенное включение. Причем количество переключений не влияет на работу светодиодов.
  6. Отсутствие вредных веществ, что позволяет их безопасно эксплуатировать и утилизировать.
  7. Возможность производства лампочек разной мощности и с любым оттенком света (холодным, нейтральным, тёплым). А в «умных» светодиодных лампах цвет света и его яркость можно задавать дистанционно с помощью смартфона.
  8. Во время работы рассеиватель практически не нагревается, а температура цоколя не превышает 85 °C.

Стоит признать, что LED-лампы не идеальны, а значит, им присущи определённые недостатки:

  1. Сравнительно высокая стоимость. Даже с учётом того, что за последние 2 года цены на них снизились более чем в 2 раза и сравнялись с ценами на КЛЛ, многие люди по привычке продолжают покупать «прожорливые» ЛН. Убедиться в том, что покупка светодиодной лампы, с экономической точки зрения, полностью оправдана можно путем проведения несложных расчётов, которые сведены в отдельную статью.
  2. Вредное мерцание, невидимое невооруженным глазом и приводящее к общей усталости и головным болям. Данный недостаток присущ дешёвым светодиодным лампам, драйвер которых не имеет стабилизации по току.
  3. Необходимость в понижающем преобразователе, вследствие чего возрастает стоимость изделия и снижается его надёжность.
  4. Светодиодные лампы, подключенные через выключатель с подсветкой и находясь в выключенном состоянии, могут мерцать или слабо светиться. Проблема решается заменой выключателя или доработкой схемы подключения.
  5. Высокий процент брака, особенно среди дешёвых LED-ламп. Данный недостаток объясняется ускоренными темпами производства светодиодной продукции и отсутствием должного технического контроля на всех стадиях изготовления.

Технические характеристики светодиодных ламп и их значение

Абсолютное большинство людей при покупке светодиодной лампы обращают внимание на два параметра – цена и яркость (световой поток).  На самом деле существует еще десяток критериев выбора, которым следует уделить внимание.

Основные критерии выбора: производитель, световой поток (яркость), мощность, напряжение питания, цветовая температура, тип цоколя, угол рассеивания, размеры.

Дополнительные критерии: возможность диммирования, диапазон рабочих температур, пульсация светового потока.

Давайте разбирать каждый пункт технических характеристик подробно.

Производитель

При выборе светодиодов желательно отдать предпочтения хорошо известным маркам. Возможно Osram и Philips будут дороже Superledstar, но и уверенности в том, что характеристики будут соответствовать заявленным на упаковке больше.

Если стоимость готового изделия не является первостепенным фактором при покупке, выбор нужно делать в пользу именитых производителей.

Световой поток

Для большинства светодиодных лам световой поток 80-100 лм/Вт. Существуют светодиоды на СОВ технологии, у которых световой поток достигает 180 лм/Вт, но в изделиях бытового назначения их не используют. В китайских лампочках нормальная яркость – 70-80 лм/Вт.

Сравнительная таблица светоотдачи различных типов ламп

Подробный разбор: Что такое световой поток диодных ламп.

Мощность

Мощность светодиодной лампы – производное от светового потока, либо наоборот. Следует учесть, что в параметрах светодиодов указывается суммарная мощность лампы и драйвера.

Напряжение питания

В наших магазинах все лампочки рассчитаны на 12В или 220В. В некоторых странах сетевое напряжение 110В, соответственно и источники света такого типа у них на 110В.

Все цоколи с маркировкой E рассчитаны на 220В, с маркировкой G как на 220В, так и на 12В.

Цветовая температура

Цветовая температура очень важный критерий при выборе LED.

Теплый белый свет (2700-3200К). Теплый свет по спектру соответствует обыкновенной лампочке накаливания.

Нейтральный белый свет (3200-4500К). Лампочки с нейтральным белым светом максимально близки к дневному солнечному свету. Идеальное решение для освещения рабочей зоны.

Холодный белый свет (более 4500К). У этих светодиодных ламп бело-голубой цвет свечения. Оптимальный вариант для рабочих помещений, где требуется повышенная концентрация внимания.

Подробный разбор: температура свечения светодиодных ламп.

Тип цоколя

Самый распространённый тип цоколя E27. В сети большинство технических характеристик именно под эти светодиодные лампы. Это классический размер цоколя под обыкновенные лампочки накаливания.

Угол рассеивания

Для цоколя E27 производители выпускают лампы всевозможных форм и размеров. В зависимости от дизайна и конструктивных особенностей угол рассеивания может быть от 300 до 3200. В зависимости от угла рассеивания отличается и освещаемая площадь. Наглядно это можно понять по рисунку ниже.

Для общего освещения, например, люстры в гостиной требуется модель с максимальным углом рассеивания, для настольной лампы, напротив, с минимальным.

Понять примерный угол рассеивания светового потока можно по формфактору диодной лампочки.

Размеры светодиодных ламп

Следует учесть, что LED лампочка при сопоставимой яркости может быть больше по размерам, чем обыкновенная лампа накаливания.

Диммирование

Диммеры позволяют произвольно изменять яркость свечения светодиодной лампочки. Если вы планируете делать освещение регулируемым по яркости, следует учесть, что не все драйверы для светодиодов поддерживают такую возможность.

Описание светодиодных светильников, размещенное на упаковке, зачастую не содержит информации о возможности диммирования. Уточнить можно у официального продавца или на сайте производителя.

Диапазон рабочих температур

По умолчанию нормальная рабочая температура светодиодов от -30С0 до +60С0. В некоторых регионах температура на улице в зимний период может опускаться ниже указанных пределов.

Так же такие лампы не рекомендуется устанавливать в помещения с высокой температурой, например, парилка сауны, и вблизи мощных источников тепловыделения.

Работа в условиях экстремальных температур

Для светодиодов верхняя граница температуры окружающей среды соответствует падению светового потока на 30%.

Работа светодиодных ламп при низких температурах существенно уменьшает нагрев полупроводникового кристалла, что увеличивает время его бесперебойной работы.

Пульсация светового потока

Этот параметр редко указывается в паспортных данных. Тем не менее особо добросовестные производители не упускают и этот параметр.

Для бытовых целей допустим коэффициент пульсации до 40%. А для зрительных работ он не должен превышать 20%.

Фактические параметры светодиодных ламп

В таблице ниже приведены результаты тестирования двадцати шести светодиодных лампочек различных производителей. У именитых брендов Osram, Philips паспортные данные всегда соответствуют реальным параметрам. У других световой поток изделия может быть на четверть ниже заявленных параметров.

Таблица соответствия номиналов различных производителей

Обратите внимание на нижнюю позицию. Светодиоды Bellight, производимые в Польше, имеют значительные несоответствия по паспортным параметрам. Такие диоды покупать однозначно не стоит. Мало того, что вы вдвойне переплатите за «виртуальные» люмены, при таком коэффициенте пульсации устанавливать их в жилых помещениях опасно для здоровья.

Для наглядности приведём данные тестирования китайских лампочек.

Выводы

При всей своей привлекательности покупка светодиодной лампы имеет много подводных камней.

Покупка изделий от брендов с мировым именем исключает возникновение «сюрпризов» в процессе эксплуатации. Только такая лампа обойдётся 2-3 раза дороже. Самые известные производители светодиодов – Philips, Osram, Bosh, Ikea.

К среднему ценовому диапазону, когда снижение цены не сказывается на качестве можно отнести таких производителей: Jazzway, Feron, Navigator, Unitel, Lexman, Wolta. Среди их ассортимента встречаются не совсем удачные модели, но в основном сталкиваются с небольшими несоответствиями между реальным и паспортным световым потоком.

Супер бюджетные LED. Периодически на рынке появляются очень недорогие светодиодные лампы преимущественно китайского происхождения. В этих изделиях гарантированно завышен световой поток и стоят простейшие стабилизаторы тока. Время жизни таких лапочек не на много больше энергосберегающих.

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

Так ли хороши светодиодные лампы накаливания? / Хабр

Приветствую моих поклонников светодиодных ламп!

Сегодня мы поговорим о трепещущей и чрезвычайно популярной в последнее время теме — лампах накаливания LED (Light-Emitted Diode). Здесь на Хабре (1, 2, 3) и в сети опубликовано множество статей, но ни в одной из них нет ни слова о глубоком анализе ламп (что на самом деле внутри) и сравнении их температурных характеристик. Поэтому специально для вас, дорогие любители светодиодов, я провел детальный анализ таких ламп от разных производителей, в том числе измерение температуры самих светодиодов.

Далее мы попробуем ответить на вопрос: настолько ли хороши лампы накаливания, насколько их нам представляют маркетологи?

Отказ от ответственности: это моя первая попытка перевести и перенять статью с Хабра на английский язык, поэтому я попрошу вас дать полезный отзыв и исправить некоторые ошибки, если таковые имеются.

Фон


Когда появляется новая технология, возникает один из самых важных вопросов: как эта технология вписывается в общую «технологическую среду»? Как правило, революционный продукт просто не вписывается в повседневную жизнь, поэтому для внедрения инновационных продуктов и вывода их на рынок необходимо приложить немало усилий.

Например, это было в случае с возобновляемыми источниками энергии, установленными в частных домах. Успех технологии был обеспечен постоянным снижением цены «комплекта», а в некоторых точках мира доплатой государства за произведенную электроэнергию. В свою очередь, это потребовало пересмотра взаимоотношений производителей и потребителей электроэнергии. Довольно похожая история произошла с электромобилями. Отрасль должна была разделиться на две части: гибриды и полностью электрические машины с отдельными «заправочными» станциями.Последнее увеличило вовлеченную «аудиторию» и количество клиентов, тем самым увеличив проникновение технологии в наше общество. Сегодня, в 2019 году, брендом является Tesla, но «неизвестный» китайский BYD прямо сейчас кормит национальный рынок электромобилями и автобусами.

Около 5 лет назад светодиодное освещение и решения на основе этой технологии начали стремительно завоевывать своих последователей. В течение долгого времени инженеры пытались адаптировать двухмерные источники света (светодиоды) к трехмерным обычным системам освещения (например, лампочкам в форме кукурузы).В последнее время его публиковали кое-где.

Наконец-то на рынке появились лампы накаливания. Вроде найдено оптимальное решение: лампа мало чем отличается от лампы «Ильич» ни по форме, ни по содержанию, и только одна вольфрамовая нить заменена на несколько светодиодных. Даже самые старые стекольные заводы и мастерские нашли свое место в этом «бизнесе». В настоящее время предлагается использовать полупрозрачную керамическую подложку для улучшения радиального распределения светового потока от ламп (например, Crystal Ceramic MCOB).

Что это за загадочная нить? Кратко о филаменте Филамент представляет собой «лепешку», состоящую из нескольких компонентов. Тонкая стеклянная (не очень хорошая для рассеивания тепла) или сапфировая / керамическая (довольно хорошая теплопроводность) подложка с двумя контактами с обеих сторон. Выбор подложки зависит от жадности производителя. Затем на эту подложку устанавливаются сверхмалые светодиодные чипы и последовательно соединяются сверхмаленькими золотыми проводами. Наконец, вся лепешка покрывает некая полимерная матрица с люминофором.Вуа-ля, нить накала готова к установке в лампочку.
Схема внутренней структуры нити

Идея, лежащая в основе этого типа светодиодов, очень проста: мы могли бы получить немного больше лм / Вт за счет «двойного» взаимодействия излучаемого синего света с люминофором (для генерации красного и зеленого составные части). Поскольку светодиод прозрачный, подложка прозрачна, и свет распространяется почти на 360 градусов вокруг светодиода. Таким образом, не имеет значения, куда идет синий свет, но в светодиодах SMD (поверхностного монтажа) это имеет значение.


Несмотря на неоспоримые преимущества перед SMD светодиодами, лампы накаливания все же имеют некоторые проблемы, которые по некоторым причинам скрыты. Например, в «стандартной» компоновке с SMD-диодами присутствует довольно массивная алюминиевая подложка и радиатор, эффективно отводящий все выделяемое тепло. В то время как в нитях единственный способ отвести тепло — это конвекция и рассеивание через воздух и стеклянную стенку колбы и немного от поддерживающей подложки, потому что она мала.

Другими словами, перегрев будет медленно убивать диоды (падение яркости и срока службы при повышении температуры) так же, как и люминофор (влияющий на индекс цветопередачи, CRI или Ra, и цветовую температуру, CCT).Этот метод «перегрева» работает для вольфрамовой лампы, потому что газ внутри частично способствует регенерации нити, но не более того. Более подробную информацию о перегреве с научной точки зрения можно найти здесь. Следовательно, из этой статьи относительно безобидная температура составляет порядка 60-70 градусов, не более.

В двух словах: перегрев или недостаточный отвод тепла от светодиодов означает только одно — многократное ухудшение характеристик светодиодных ламп.

Чтобы подтвердить или опровергнуть эту точку зрения, я сделаю обзор обычных светодиодных ламп и сравню их в некоторых экспериментах, включая измерения температуры с помощью тепловизионной камеры (Flir 5 Series, 240 на 320 пикселей). С помощью этой камеры в течение получаса измеряли температуру на лампочке, а также на самих светодиодах после снятия лампы.

Традиционно выводы для рашеров представлены в двух итоговых таблицах в конце статьи.Конечно, энтузиастов ждем в экспериментальной части.

Экспериментальная часть


Для эксперимента я взял три лампы от разных производителей: дешевую китайскую лампу от Ebay от CroLED (на самом деле по цене эквивалентной Eglo), еще одну лампу от Eglo, распространяемую Leroy Merlin и, конечно же, очень уважаемую и очень популярную Phillips. Дополнительно допускаю, что вероятно лампа от Ebay не имеет отношения к этому CroLED.

CroLED: «Китайское» качество на Ebay


Начнем с лампы накаливания из Китая.Эта лампа прибыла в простой картонной коробке с минимумом информации (температура, мощность, блок питания — и все). Если честно, мои ожидания были совсем другими, но в реальности все было намного резче. Пульсация 67% (!) — кажется, у нас новый рекорд! Фактически лампа погасла и снова загорелась с интервалом в 10 мс. Цветовая температура оказалась на границе 3000К.
NB: Все лампы, представленные в этой статье, имеют стеклянную колбу.Хотя он может упасть на пол, будьте осторожны при обращении с ним!

Анализ салона лампы выявил еще одну интересную конструктивную особенность — драйвер, а точнее полное его отсутствие. Лампа питалась от диодного моста MB10F с парой резисторов и огромными твердотельными конденсаторами. Это очень компактно!


На матовой (!) Подложке размещено 18 светодиодов. Каждый светодиодный чип был изготовлен из текстурированной сапфировой подложки («звездочка»). Чипы очень маленькие — тоньше человеческого волоса. Почему производителю выгодно делать сверхмалые светодиоды? Интересный вопрос! Одна из причин просто экономическая. Небольшие светодиодные чипы просты в изготовлении, и они не требуют дополнительных золотых контактов на верхнем электроде для перераспределения электрического поля, что увеличивает рабочие характеристики.

Другая причина — теплопроводность. Если вы не можете отвести заданное количество тепла, нет смысла использовать более мощные диоды — они очень быстро умирают.


Ну а что с температурой? — Читатель спросит.Температура у лампочки за 5-7 минут доходила примерно до 40 градусов, а в течение часа оставалась такой.

А теперь заглянем под обложку. Измерение температуры после удаления стеклянной колбы показало, что нити нагреваются очень быстро (~ 1 минута) примерно до 90 градусов, а в некоторых местах — предположительно там, где были размещены светодиоды — температура достигала более 100 градусов.


Eglo: Обычные лампы с обычными характеристиками


Следующая лампа — Эгло. Кстати, у этой компании есть представительство в Российской Федерации.В целом его производительность меня порадовала: пульсации на частоте 100 Гц были примерно 6%, а цветовая температура и индекс цветопередачи соответствовали спецификациям.
На вопрос о пульсации Не имею представления о других странах, могу сказать, что в России пульсация света в светодиодах ниже 300 Гц находится под контролем и должна подчиняться определенным правилам. В нормативных документах (1 и 2) указано:
Примечание — Коэффициент пульсации освещения учитывает только пульсацию ниже 300 Гц.Пульсация выше 300 Гц не влияет на общую и визуальную эффективность, как показано в [1].

Следовательно, пульсации светового потока ниже 300 Гц нежелательны.

Внутри этой лампы 4 нити накала, похожие на вышеупомянутую китайскую. Также есть скрытый драйвер на основе балластных конденсаторов. Светодиодные чипы немного больше, чем в предыдущем случае — 113 х 57 мкм. Однако на матовой подложке они очень плохо крепятся.


Что касается температуры, то лампа быстро (за те же 5-7 минут) нагрелась примерно до 50 градусов по колбе.Но нити снова показали температуру ~ 90 градусов — источник нагрева!

Philips: когда качество превыше всего


Последнюю протестированную лампу производила компания Phillips. Удивительно, но эта лампа в корпусе Е14 продемонстрировала отличное соответствие заявленным характеристикам и очень низкую пульсацию.
В чем причина такого приятного поведения, если база у E14 намного меньше, чем у E27? — спросите вы. Все довольно просто: у Philips есть очень хорошие инженеры, которые смогли создать сверхкомпактный драйвер (обратноходовой преобразователь), чтобы он поместился в небольшой отсек E14.Этот драйвер обеспечивал крайне низкую пульсацию (

В этой лампе всего две светодиодные нити, так как она потребляет всего 2,3 Вт энергии. Светодиодные микросхемы закреплены на прозрачной подложке. Они были аналогичны по размерам тем, что используются в лампах Eglo, но с другой текстурой подложки («щит»).


Как упоминалось выше, нельзя идти против законов теплофизики. Примерно за 10 минут колба лампы нагрелась до ~ 45 градусов (две нити накала медленно «прогревают» всю лампу). Однако температура нити без стеклянной колбы все равно была ~ 95 градусов, а в некоторых местах — опять же, вероятно, там, где светодиодные чипы были установлены на подложке — достигла значений 110-120 градусов.
В заключение я добавил несколько изображений и размеров ламп IKEA и мощных умных ламп от Prestigio. Лампа IKEA нагревается за полчаса до 75 градусов, а умные лампы Prestigio — до 58. Обе эти лампы «SMD LEDs» нагреваются до указанной в начале статьи «безопасной» температуры 60-70 градусов.

Выводы


Подведем итоги и попробуем ответить на вопрос: Стоит ли сейчас покупать лампу накаливания?
0. Я без устали повторял, повторяя сейчас и буду повторять снова и снова: мы должны признать двумерную природу светодиодного света и использовать его как есть. Это значит, что мы должны подчиняться 2D дизайну светодиодных «лампочек». Будущее светодиодного света должно быть за последними «Нанолистом» — осветительными обоями.

1. Все собранные данные представлены в таблицах ниже. На мой взгляд, заявленному световому потоку китайской лампы, а также другим характеристикам я бы не стал доверять. Производители товаров массового потребления имеют привычку переоценивать результаты.В остальном лампы Eglo и Phillips имеют соответствующие характеристики — молодцы! Китай — ну … надеюсь, ты понимаешь.

Берегите свое здоровье и время — запросите результаты тестов перед покупкой LED-фонарей на Ebay, а в обычных магазинах скоро придется проделать ту же процедуру…


2. Сравнение спектров не выявило существенных разница между указанными лампами. Скорее всего, все лампы будут использовать один и тот же люминофор (люминофор), который дает теплый «нить накаливания».Есть небольшие вариации синего компонента, которые также можно наблюдать в цветовой температуре в Таблице 1: Eglo был очень теплым, Phillips был посередине, CroLED имел «самую холодную» CCT.
3. Если говорить о технологиях, то только Phillips имеет право называться «хорошей и безопасной лампой» с нормальным непульсирующим драйвером. Philips еще раз подтверждает статус ведущего игрока на рынке.

Все протестированные лампы имели удивительно похожий порядок значений для определенного светового потока и удельной мощности.Эти значения сопоставимы со средней SMD-лампой. Судя по всему, теплопередающие и греющие светодиоды существенно ограничивают эти характеристики по сравнению с обычными светодиодами, упакованными в SMD-корпуса.


4. Наконец, самое вкусное — на десерт. Температурные измерения накаливания с помощью инфракрасной камеры показали и, я полагаю, доказали, что технология накала не может полностью заменить обычные лампы SMD с алюминиевым радиатором (гораздо более эффективным радиатором).Кроме того, следует учитывать значительно ограниченное пространство для водителя. В результате мы обнаружим, что яркие и мощные лампы накаливания с длительным сроком службы создать очень сложно (лампы мощностью 12 Вт часто оснащены радиатором).


Не стесняйтесь и не забывайте подписываться: для вас это несложно — меня приятно и воодушевляет!

Да, этот текст не идеален, поэтому обо всех ошибках, отмеченных в тексте, пишите мне в личку.

Как работают светоизлучающие диоды

Диод — это простейший полупроводниковый прибор.Вообще говоря, полупроводник — это материал с различной способностью проводить электрический ток. Большинство полупроводников сделано из плохого проводника, в который были добавлены примеси (атомы другого материала). Процесс добавления примесей называется легированием .

В случае светодиодов материалом проводника обычно является арсенид алюминия-галлия (AlGaAs). В чистом арсениде алюминия-галлия все атомы идеально связываются со своими соседями, не оставляя свободных электронов (отрицательно заряженных частиц) для проведения электрического тока.В легированном материале дополнительные атомы изменяют баланс, либо добавляя свободные электроны, либо создавая дыры, по которым электроны могут уходить. Любое из этих изменений делает материал более проводящим.

Объявление

Полупроводник с дополнительными электронами называется материалом N-типа , поскольку в нем есть дополнительные отрицательно заряженные частицы. В материале N-типа свободные электроны перемещаются из отрицательно заряженной области в положительно заряженную.

Полупроводник с дополнительными дырками называется материалом P-типа , так как он фактически содержит дополнительные положительно заряженные частицы.Электроны могут прыгать от отверстия к отверстию, переходя из отрицательно заряженной области в положительно заряженную. В результате кажется, что сами отверстия перемещаются из положительно заряженной области в отрицательно заряженную.

Диод состоит из секции материала N-типа, прикрепленной к секции материала P-типа, с электродами на каждом конце. Это устройство проводит электричество только в одном направлении. Когда на диод не подается напряжение, электроны из материала N-типа заполняют дырки из материала P-типа вдоль соединения между слоями, образуя зону обеднения.В зоне истощения полупроводниковый материал возвращается в свое исходное изолирующее состояние — все отверстия заполнены, поэтому нет свободных электронов или пустых пространств для электронов, и электричество не может течь.

Чтобы избавиться от зоны истощения, вы должны заставить электроны двигаться из области N-типа в область P-типа, а дырки — в обратном направлении. Для этого вы подключаете сторону N-типа диода к отрицательному концу цепи, а сторону P-типа к положительному концу.Свободные электроны в материале N-типа отталкиваются отрицательным электродом и притягиваются к положительному электроду. Отверстия в материале P-типа перемещаются в другую сторону. Когда разность напряжений между электродами достаточно высока, электроны в зоне истощения выталкиваются из своих отверстий и снова начинают свободно перемещаться. Зона истощения исчезает, и заряд перемещается по диоду.

Если вы попытаетесь провести ток другим путем, со стороной P-типа, подключенной к отрицательному концу цепи

RIGGAD Светодиодная рабочая лампа с беспроводной зарядкой — белый

Перейти к основному содержанию ИКЕА
  • Товары
  • Номера
  • Праздничный день
ИКЕА Поиск
  • Товары
  • Номера
  • Праздничный день
  • ПРОДАЖА
  • Вдохновение
  • Новая более низкая цена
  • Что нового
  • Зимний Магазин
  • Руководства по устойчивому образу жизни
  • Отслеживайте и управляйте моими заказами
  • Мой профайл
  • Услуги ИКЕА
  • Семья ИКЕА
  • ИКЕА для бизнеса
  • Обслуживание клиентов
  • Вакансии
Продукты
    Умный дом Вся мебель Спальня и матрасы Гостиная Хранение и организация дома Кухонные приборы Столовая Baby & Kids Офис и рабочие места Текстиль Домашний декор Освещение Посуда и столовые приборы Ванная комната Коврики, коврики и напольные покрытия Открытый Прачечная и уборка Безопасность дома Улучшение дома Горшки и растения Бытовая электроника ИКЕА Еда Отдых и путешествия Домашние питомцы Зимняя коллекция Номера
    • спальная комната
    • Гостиная
    • Кухонные приборы
    • Домашний офис
    • Детская и детская комната
    • Ванная комната
    • Столовая
    • Прихожая
    • Прачечная
    • Открытый
    • ИКЕА для бизнеса
    Праздник
    • Зимний Магазин
    • Коллекция Winter Holiday
    • Путеводитель по праздникам
    • Магазин подарков
    • ВИНТЕР 2020
    • Получите подарочную карту
    ПРОДАЖА
    • Скидки до 40% на отдельные товары
    • Новая более низкая цена
    • Семейные предложения ИКЕА
    • Основы до 10 долларов
    • Наша самая низкая цена
    • Посмотреть все
    Вдохновение
    • Зимний Магазин
    • Шведское пространство
    • Блог IDEAS
    • Комната Вдохновение
    • Фото фанатов #IKEAinspo
    .

Добавить комментарий

Ваш адрес email не будет опубликован.

Back to top
