Led edge подсветка: Что такое светодиодная (LED) подсветка? Ответ эксперта

Содержание

Что такое светодиодная (LED) подсветка? Ответ эксперта

LED-подсветка дисплеев – это один из многочисленных способов применения светодиодов. В промышленных масштабах её стали использовать начиная с 2008 года. На сегодняшний день светодиоды монтируют в подавляющее большинство жидкокристаллических (LCD) экранов: телевизоров, мониторов, мобильных устройств.

С 2008 года подсветка на светодиодах активно совершенствовалась и улучшалась. В данной статье поговорим о том, что такое led подсветка, какой она бывает и насколько оправдано ее внедрение в электронику.

Немного теории

Ещё 10 лет назад основным источником света в LCD-экранах были люминесцентные лампы типа CCFL, HCFL, которые проигрывали плазменным телевизорам по качеству изображения. Появление белых SMD светоизлучающих диодов с большой светоотдачей, малым энергопотреблением и габаритами в корне изменило ситуацию, благодаря чему появилось новое поколение мониторов.

В магазинах стали активно предлагать LED TV, не объясняя при этом, что на светодиодах выполнена только подсветка, а экран по-прежнему остаётся жидкокристаллическим. Масштабные рекламные акции и красивые рассказы консультантов о преимуществах светодиодного варианта способствовали резкому росту продаж LED TV и мониторов, благодаря чему на сегодняшний день они имеют полное превосходство над другими видами подсветки.

Типы светодиодной подсветки

С изобретением компактных ультраярких светодиодов, перед производителями стал вопрос: «Как их разместить, чтобы одновременно получить изображение высокого качества и сэкономить?» В поисках ответа появилось несколько типов светодиодной подсветки, среди которых выделяют два основных:

  • торцевая (Edge), именуемая также боковой или краевой;
  • матричная (Direct), собранная на wled или rgb led.

По способу управления свечением также существует два типа подсветки: статическая и динамическая. В первом случае яркость всех светодиодов меняется одинаково независимо от изображения. Во втором случае каждый светодиод или группа индивидуально взаимодействуют с соответствующим участком LCD-матрицы.

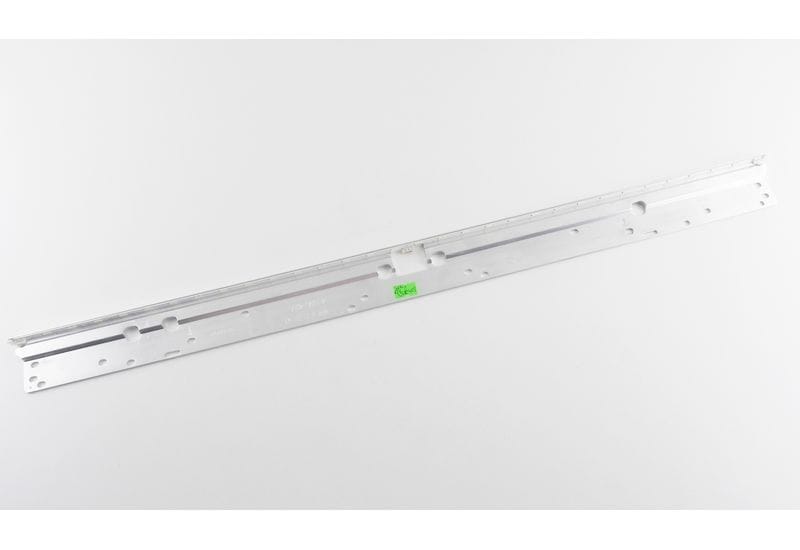

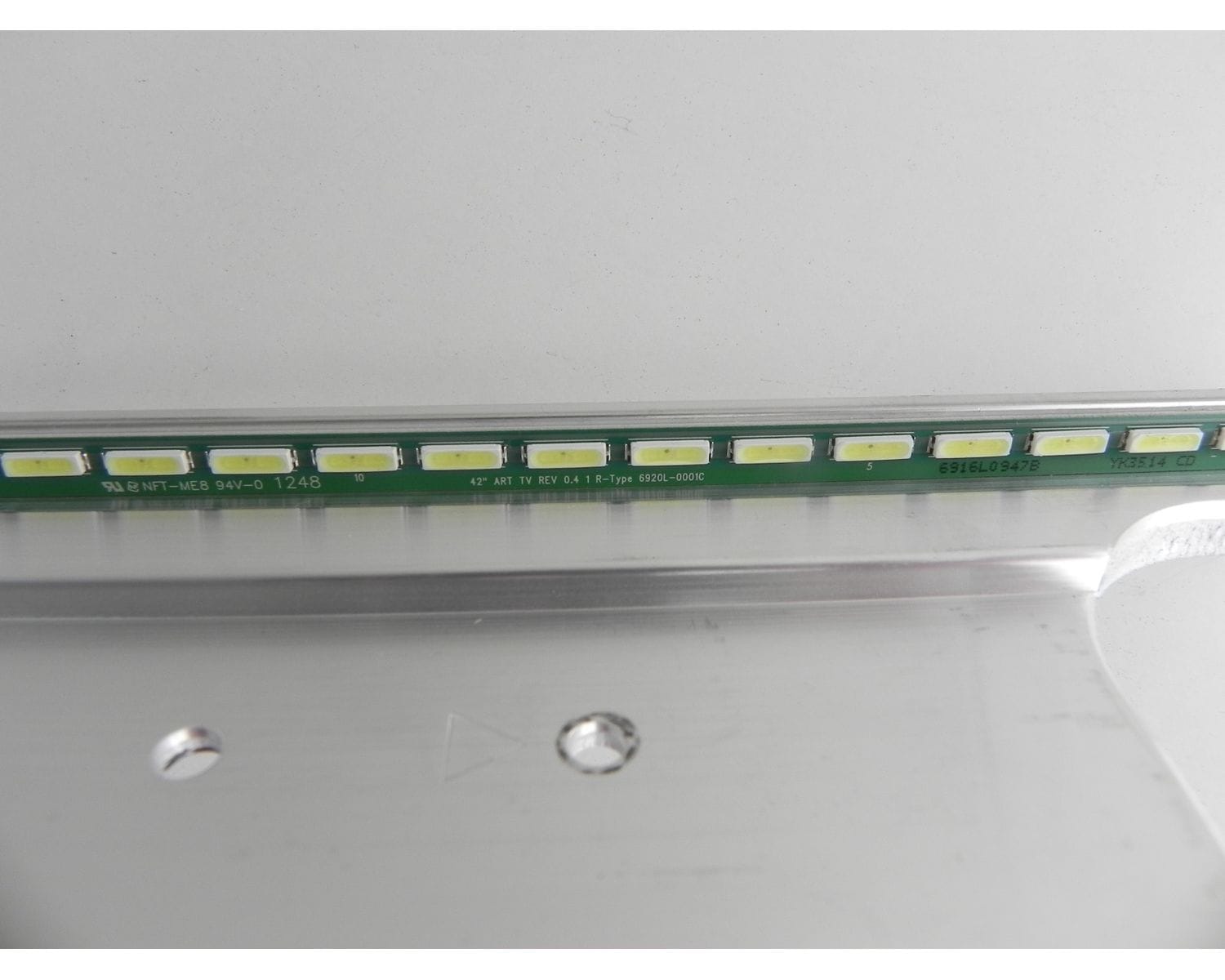

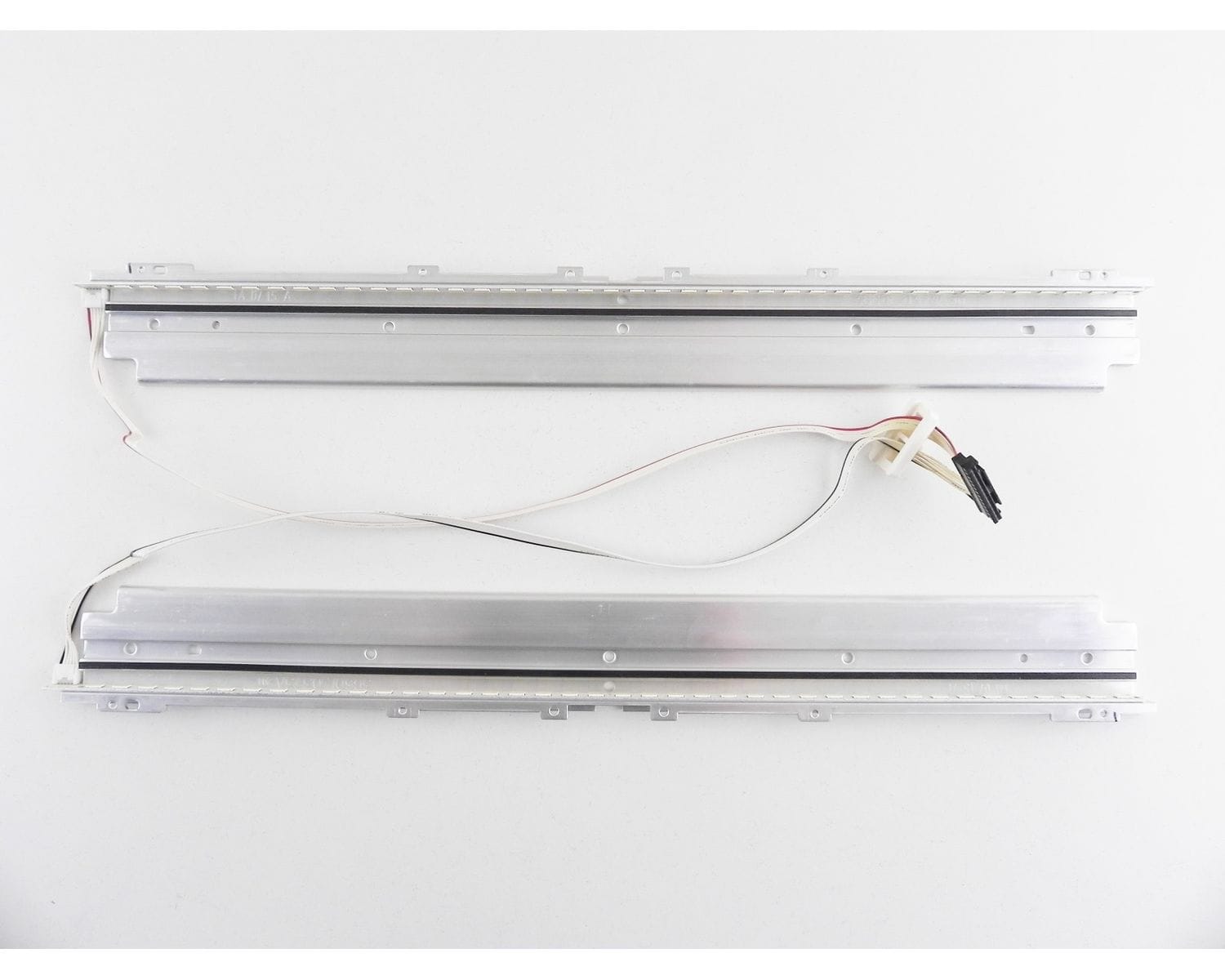

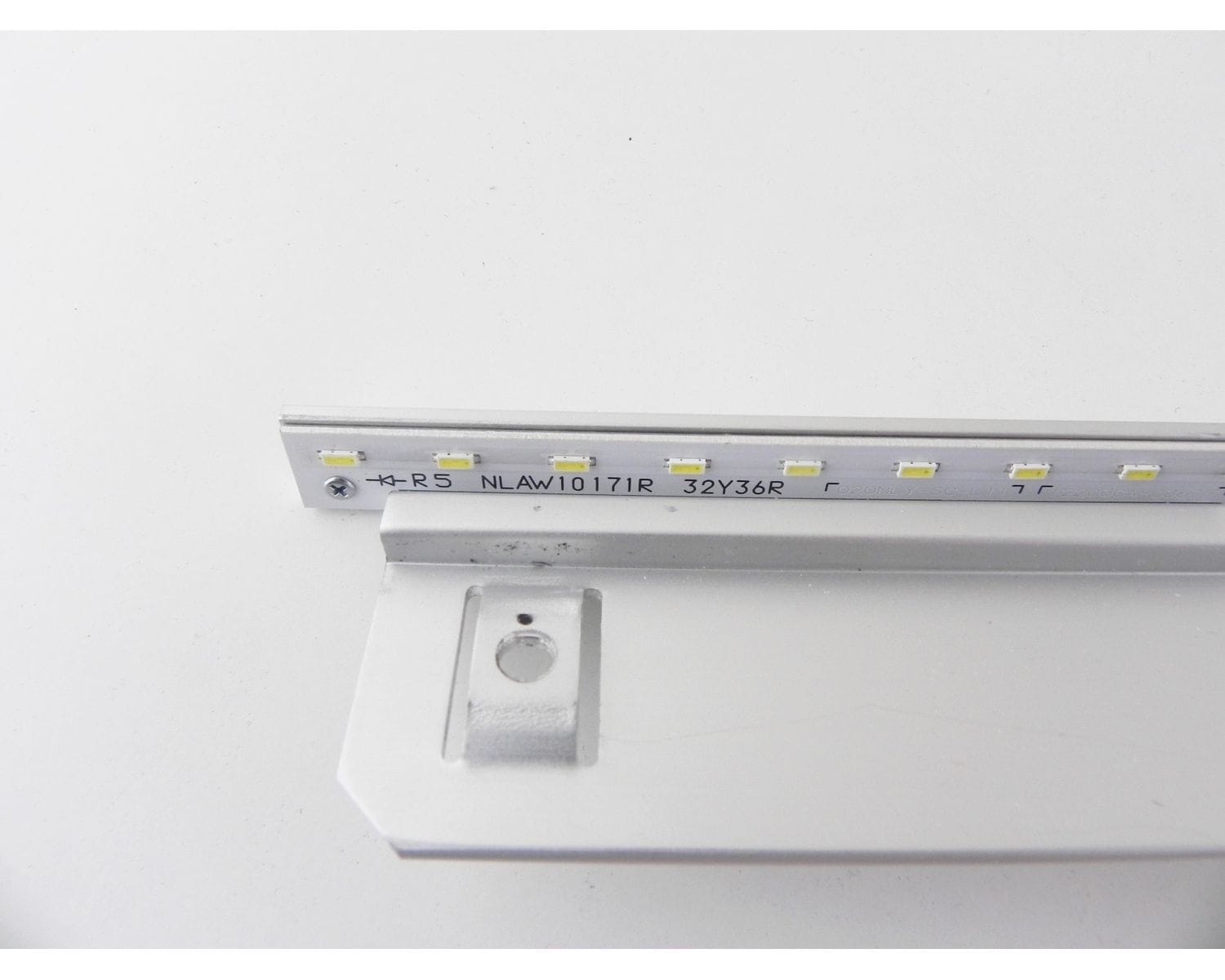

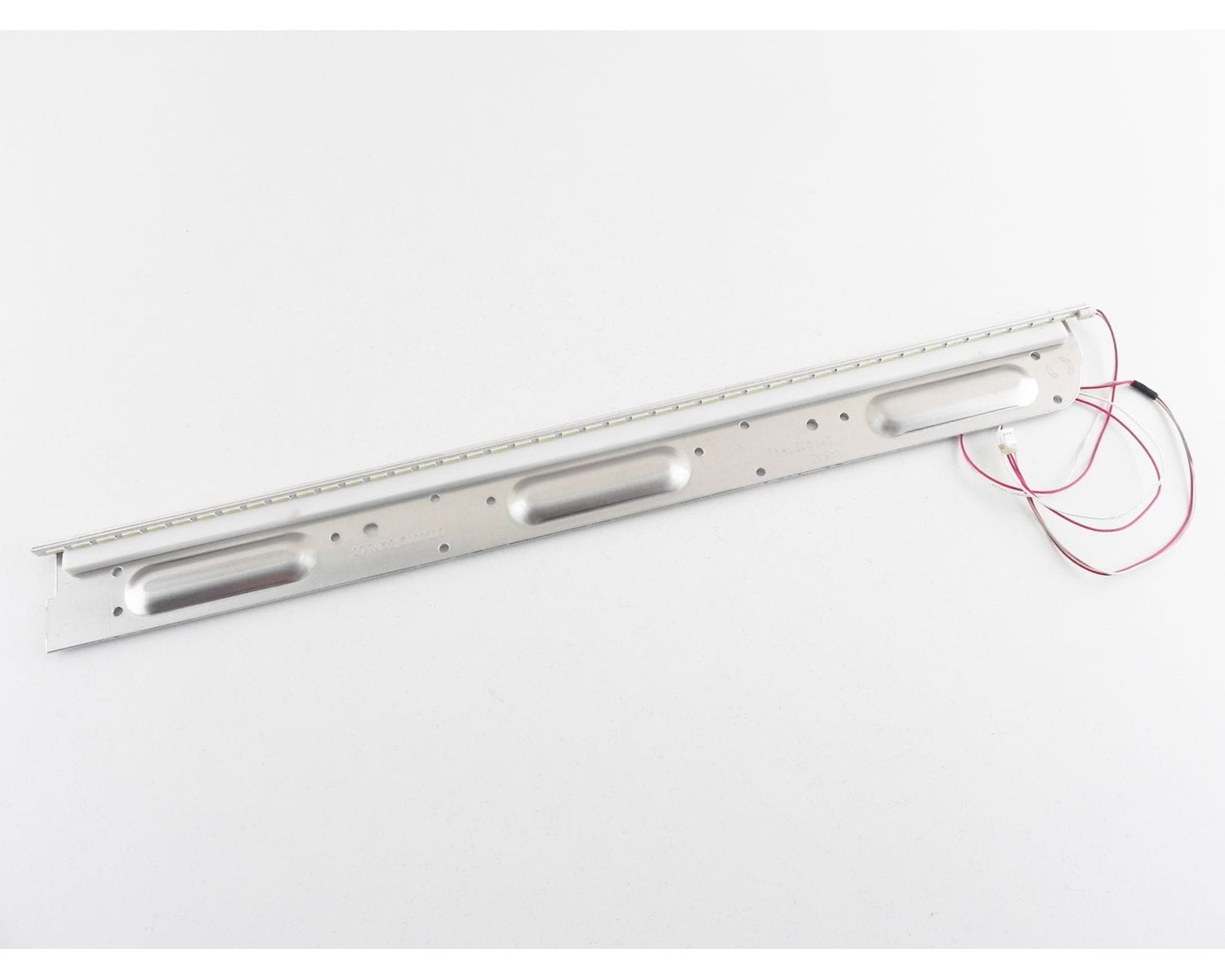

Edge

Светодиоды в боковой подсветке располагают одним из способов:

  • по бокам;
  • сверху и снизу;
  • по периметру.

Выбор того или иного способа размещения зависит от размера экрана и технологии производства. В этот тип подсветки устанавливают только белые светодиоды (white LED). Излучаемый ими световой поток проходит через рассеиватель и систему из световодов, освещая, таким образом, весь экран.

Данный метод имеет три важных преимущества, которые обеспечили ему популярность. Низкая себестоимость, достигаемая за счет минимального количества используемых светодиодов и простоты системы управления. Возможность создания ультратонких моделей мониторов с выносным блоком питания, которые за счет рекламы приобрели высокую популярность у покупателей. Малое потребление энергии, что невозможно реализовать в остальных вариациях. По световым характеристикам edge подсветка занимает средние позиции и сильно зависит от качества сборки и применяемой элементной базы. Но в целом цветопередача сравнима с CCFL технологией. В моделях телевизоров с боковой подсветкой нельзя достичь изображения высокой контрастности по двум причинам. Все светодиоды светят с одной яркостью, одинаково засвечивая тёмные и светлые участки экрана. Световоды, несмотря на свою продуманную конструкцию, не способны обеспечить равномерное распределение света по всей рабочей поверхности.

Direct

Тыльная (матричная) подсветка представляет собой матрицу, собранную из нескольких линеек со светодиодами, распределёнными по всей площади. Такой способ обеспечивает равномерный засвет всей LCD-панели, а главное позволяет реализовать динамическое управление. В результате разработчикам удалось достичь высокой контрастности изображения и насыщенности чёрного цвета.

Direct подсветку реализуют двумя способами. Первый, наиболее распространённый, собирают на белых LED или WLED, что в принципе одно и то же. Она может быть как статической, так и динамической, что зависит от модели телевизора.

Второй предполагает использовать вместо белых – RGB светодиоды. С их помощью удаётся регулировать не только яркость, но и задавать любой цвет из всего видимого спектра. За счёт высокой скорости переключения светодиоды прекрасно отрабатывают подаваемый сигнал и успевают за быстро меняющейся картинкой на экране. RGB-подсветку строят только по динамическому принципу.

Дисплеи с матричной подсветкой выделяются отличной контрастностью и цветопередачей по всей площади экрана. Это главный их плюс, который перекрывают сразу несколько недостатков, а именно:

  • высокая стоимость;
  • большое энергопотребление, сравнимое с CCFL технологией;
  • толщина корпуса более одного дюйма.

При выходе из строя одного из светодиодов гаснет вся линейка. На экране это явление отразится в виде затемнения некоторой области. Самостоятельно заменить перегоревший элемент на аналогичный не получится, так как найти точную копию с такой же линзой практически невозможно. В итоге замене подлежит вся линейка.

О недостатках для здоровья

Сама по себе LED-подсветка независимо от способа реализации имеет несколько весомых недостатков, которые оказывают влияние не на качество изображения, а на зрение. В первую очередь – это функция широтно-импульсного модулирования. С её помощью пользователь регулирует яркость и, тем самым, ухудшает своё здоровье. Суть проблемы заключается в мерцании светодиодов с частотой выше 80 Гц, что проявляется во время снижения яркости. Зрительно такое мерцание человеческим глазом не фиксируется, но оно непрерывно раздражает нервные окончания, вызывая головную боль и усталость в глазах.

Во время просмотра телевизионных передач данный недостаток не доставляет особого дискомфорта из-за большого расстояния между зрителем и экраном, а также низкой концентрации внимания. А вот пользователи ПК и ноутбуков с LED-подсветкой оказались в тупиковой ситуации. С одной стороны, когда яркость монитора 100%, функция широтно-импульсной модуляции (ШИМ) отключена, но сильно страдает сетчатка глаза. С другой стороны, длительная работа с документами на пониженной яркости комфортнее воспринимается глазами, но теперь негатива добавляет ШИМ.

Кроме этого существуют и другие недостатки, ухудшающие зрение, проявление которых в той или иной степени зависит от технологии производства дисплеев. Например, завышенное излучение светодиодов в области близкой к ультрафиолетовому спектру.

Тем, кому дорого зрение, следует остановить свой выбор на профессиональной серии мониторов с CCFL лампами, которые по-прежнему выпускают для работы с изображениями. Они имеют высокий коэффициент цветопередачи и стоят меньше, чем продукция, собранная на RGB LED.

Несмотря на наличие недостатков, производители электронной техники не перестанут использовать led подсветку в своих устройствах, а крупные компании по-прежнему будут рекламировать так называемые LED TV. Потому что маркетинговые цели по-прежнему имеют высокий приоритет. Остаётся надеяться, что в ближайшем будущем массовое производство мониторов оснастят подсветкой более высокого качества, работающей на частоте безопасной для глаз.

EDGE LED Светодиодные комплекты освещения

Артикул производителя: EDGE LED
Источник света: Светодиоды (LED)
Номинальное напряжение: 220 — 240 В
Номинальная частота: 50/60 Гц
Класс защиты по току: II
Класс защиты IP: IP66
Мощность: 14-26 Вт
Индекс цветопередачи: >70 Ra
Цветовая температура: 3500-5000 К
Световой поток: 1150-2350 лм
Температура эксплуатации: от -40 до +40 °C
Габаритные размеры: см. чертёж
Гарантийный срок: 5 лет

Производитель «ROSA», Польша

Цена*: по запросу

* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

Описание

ROSA EDGE – это линия продукции паркового и уличного освещения, в которой применяется современная система торцевой подсветки. Используемая нами в уличном освещении технология торцевой подсветки широко применяется при изготовлении дисплеев компьютерной и бытовой техники, например, мониторов, телевизоров, экранов планшетов и.т.п. Торцевая подсветка в продукции ROSA EDGE заключается в направлении светового потока к краям световых элементов, которые рассеивают свет наружу.

При выключённом источнике света эти элементы прозрачны и незаметны, когда устройство включено, свет равномерно рассеивается по всей поверхности светового элемента. Эффект рассеивания света достигается с помощью уникального материала PMMA известной фирмы EVONIK, благодаря чему наша продукция имеет длительный срок службы и высокий коэффициент светопроницаемости. Применяемые в серии ROSA EDGE источники света LED незаметны, а достаточно большая (в несколько раз большая, по сравнению с источником света) рассеивающая поверхность значительно уменьшает эффект ослепления. В данной серии стандартно применяются высокопроизводительные модули LED с белым, тёплым светом 3500K и белым нейтральным светом – 5000 K. В качестве опции мы можем также предложить следующие варианты цветов: голубой, красный или зелёный.

Элементы с торцевой подсветки могут применяться в уличных опорах серии EDGE, специально приспособленных для их установки, благодаря чему световые элементы образуют с опорой единое целое, придавая ей эстетичный внешний вид.

При этом конструкция опор остается прочной и целостной, так как, за исключением отверстий под питающий кабель, отсутствуют иные изменения конструкции, уменьшающие прочность опоры. Мы запатентовали применение световых элементов этого типа.

Преимущества

  • Источник света LED. Смонтированные в полукольцах рассеивателей высокопроизводительные модули LED со светодиодами с белым тёплым светом 3500K и белым нейтральным светом – 5000K а также в опциональной цветовой гамме (голубой, красный, зелёный)
  • Однородная конструкция. Устройствo коpпуcа опор обеспечивает эстетичный вид, а также устойчивость конструкции
  • ПРА Philips Xitanium. Высокопроизводительный ПРА постоянного тока с 7 программируемыми функциями по требованию клиента
  • Программируемые временные профили. Функция ПРА с 5 уровнями мощности в диапазоне от 10 до 100% номинальной мощности, в избранном интервале времени работы светильника
  • Освещение без эффекта ослепления. Большая поверхность с торцевой подсветкой гарантирует низкую ослепляемость, хорошо видима издалека, как для водителей, так и пешеходов

Характеристика

Материал алюминиевый сплав, анодированный
Доступные цвета R – красный
G – зелёный
B – голубой
6 – белый 5000 K
3 – белый 3500 K
Степень защиты IP 66 для оптической части и питающей системы
Срок эксплуатации L90F10 – 50 000 ч, L80F20 – 100 000 ч
CRI >80 для 3500K; >70 для 5000K
Класс изоляции II
Коэффициент мощности ≥ 0.95
Пусковой ток 22A / 290μs для 10W, 20W
Корректирующий коэффициент S/P 1,45 для 3500K; 1,8 для 5000K
Обслуживаемая система управления DALI (опциональное обслуживание аналогового сигнала1-10V)
Диапазон рабочих температур от -40°C до +40°C
Единичный объём 0,67 м³ (для SAL 9)
0,74 m³ (для SAL 10)
0,82 m³ (для SAL 11)
Гарантия 5 лет
  • Директива : 2014/35/UE (Dz. Urz.UE L 96, 29.03.2014, str.357), 2014/30/UE (Dz. Urz.UE L 96, 29.03.2014, str.79), 2011/65/UE (Dz. Urz.UE L 174, 01.07.2011, str.88), 2009/125/WE (Dz. Urz.UE L 285, 31.10.2009, str.10)
  • Нормы: PN-EN 60598-1: 2015, PN-EN 60529: 2003, PN-EN 50102: 2001, PN-EN 62471: 2010, PN-EN 55015: 2013, PN-EN 61547: 2009, PN-EN 61000-3-2: 2014, PN-EN 61000-3-3: 2013,
  • Светотехнические параметры установлены на основании лабораторных исследований, проведенных в  соответствии с требованиями IESNA LM 79-08
EDGE-1 LED
Цвет: зелёный Код: 4273127/G Цвет: голубой Код: 4273127/B Цвет: красный Код: 4273127/R

Разная технология светодиодной подсветки

LED подсветка в современных телевизорах с экранами на жидких кристаллах на сегодня имеет несколько технологических решений. Стремясь увеличить цветовой охват, для лучшего отображения цветов, производители дисплеев для телевизоров разработали новые методы подсветки, отличающиеся от обычных светодиодов.

RGB LED

Для получения широкого спектра белого света стали использовать в подсветке триады светодиодов состоящих из синих, зеленых и красных цветов.

Это была альтернатива WLED с белым светодиодом и с меньшим цветовым охватом. Система подсветки с трех разных светодиодов называется RGB LED. Цветовая гамма экранов с подсветкой RGB была больше, чем с применением только белых светодиодов или с использованием люминесцентной лампы CCFL. Но были и недостатки: цена, размер, вес, разное время старения светодиодов разного цвета, что со временем приводило к расстройке цвета изображения. Поэтому отказались от RGB LED подсветки в пользу WLED.



RGB LED

WLED

Учитывая недостатки RGB подсветки, производители телевизоров остановились на использовании «белых» светодиодов. Они располагаются или по бокам корпуса или одним массивом сзади жк матрицы.

С помощью специальных диффузоров свет от диодов равномерно распределяется по всему экрану.

Хотя мы и называем такие светодиоды «белыми», но на самом деле они излучают синий свет, который проходит через желтый светофильтр и преобразуется в белый. Поэтому использование белых светодиодов в экранах еще 2010 года давала синеватый оттенок на изображении.

Со временем производители улучшили компоненты, и WLED подсветка стала вполне работоспособной, но что касается спектра света, то заметны некоторые диспропорции в отображении цветов.



Спектр света от WLED

Такой пик на синем получается из-за синего светодиода. Используя светофильтр можно получить белый свет. И этот отфильтрованный свет попадает на субпиксели красного, синего и зеленого цветов для формирования всего спектра ограниченного цветовым охватом. Проходя через фильтры, теряется часть спектра, а интенсивность потока на частоте, соответствующей синему будет больше, чем на красном и зеленом. С помощью калибровки экрана можно получить правильные цвета, но эти причины позволяют экрану с WLED подсветкой отображать цвета в пространстве только sRGB.



Цветовое пространство sRGB

Если дисплей с WLED будет отображать цвета на картинке близкие к синему (оттенки синего), то преимущество в спектре именно синего цвета может оказать давление на другие цвета, которые будут подмешиваться для создания оттенка. Поэтому отображение оттенков близких к синему может оказаться не правильным.

Такая проблема была и при использовании лампы CCFL, но там проблема была с зеленым цветом. Именно на зеленом был виден пик интенсивности.



Спектр света от подсветки CCFL

Увеличение цветового охвата

Что бы расширить цветовую гамму за пределы sRGB и перейти к следующему стандарту цветности были внесены изменения в подсветку WLED.

И после изменений стали использовать название GB-R LED или GB-r LED. Теперь вместо белого светодиода используют объединенный синий и зеленый светодиоды покрытые красным люминофором.

Такая технология позволяет получить на спектре пики на красном, зеленом и синем.



Спектр света от GB-r LED

Такая технология сегодня используется в LG на матрицах AH-IPS и в Samsung на PLS. Использование технологии GB-r LED позволяет получить 99 % охвата Adobe RGB.

Некоторые производители в своих экранах используют другой способ увеличения цветовой гаммы. Они берут смесь синего и красного светодиода и используют зеленый люминофор для светофильтра. Такая технология называется RB-LED или RB-G LED.


Работает led подсветка. Особенности LED телевизоров с Edge и Direct подсветкой

Светодиодная Led подсветка — это еще одна характеристика телевизоров и мониторов, которая в последнее время усложняет выбор покупателя, требуя от него лишних раздумий и принятия ответственного решения… Дело в том, что LCD (ЖК) телевизоров становится все больше, а ее типы все время множатся.

Действительно, приобретая телевизор хочется не ошибиться, не купить что-нибудь представляющее вчерашний или позавчерашний день, чем уже скоро нельзя будет пользоваться…

К счастью, больших сложностей в этом вопросе нет, его важность сильно преувеличена — об этом ниже на странице. ..

Есть хорошее правило: при покупке телевизора рекомендуется меньше уделять внимания названиям используемых технологий, а больше руководствоваться своими впечатлениями от его вида и качества изображения.

При этом, конечно, более современный (и дорогой) ТВ в большинстве случаев будет и лучшего качества.

Наилучшие результаты по качеству изображения на сегодня, пожалуй, дает тип подсветки — Direct (Full) LED. Причем он все время совершенствуется — сейчас в этой технологии может применяться очень большое количество светодиодов, что, естественно, сказывается очень положительно.

Edge LED или его производные тоже показывают все более лучшие характеристики, позволяя к тому же делать ТВ очень тонкими.

В обоих случаях в лучших моделях телевизоров используется еще метод «Локального затемнения» — Local Dimming . В телевизораз LG подсветка с его использованием называется LED plus .

ЖК элементы, из которых строятся LCD панели телевизоров, — сами по себе не произведут изображения, если их не подсветить. Поэтому, тот или иной тип подсвечивания в современных телевизорах обязательно присутствует. При этом следует иметь ввиду, что технологии постоянно совершенствуются, и тип подсвечивания с тем же или похожим названием в следующем году, может по исполнению сильно отличаться от прошлогоднего. К примеру, экраны Full LED теперь выпускаются почти такими же тонкими, что и Edge LED.

Среди типов подсветки телевизоров применявшихся или применяемых SONY можно назвать следующие:

CCFL (Подсветка на флуоресцентных лампах с холодным катодом).

WCG-CCFL (Подсветка широкой цветовой гаммы на флуоресцентных лампах с холодным катодом).

RGB LED, или динамическая rgb led (Обеспечивается цветная подсветка отдельных фрагментов экрана монитора или телевизора. Потенциально очень перспективная технология, поскольку в теории дает возможность подсвечивать нужную область экрана определенным цветом. На практике ее теоретические преимущества по сравнению с другими типами не всегда удается воплотить в жизнь. Подробнее см. ниже на странице).

Full LED. Другое название Direct LED (подсвечивающие диоды располагаются позади экрана равномерно по всей его площади. Это упрощает управление и улучшает качество. Но отрицательно сказывается на толщине экрана.) — Edge LED (Жидкокристаллический экран подсвечивается белыми светодиодами, установленными у него вверху и внизу или по бокам. Позволяет изготавливать очень тонкие Slim-телевизоры).

Dynamic Edge LED (В дополнение применяется технология локального затемнения (Local Dimming), контролирующая объем свечения отдельных групп светодиодов в зависимости от демонстрируемого изображения).

Intelligent Dynamic LED. Другое название Full LED или Direct LED (По сравнению с

особенности подсветки, сравнительные характеристики, цены

LED-телевизоры пользуются повышенным спросом среди покупателей за счет своих преимуществ перед другими моделями. Но чтобы правильно выбрать модель, нужно знать, по каким критериям разнятся эти телевизоры и что из себя представляют. Попробуем разобраться.

LED-телевизор: особенности

Телевизор LED – это тонкий телевизор с жидкокристаллическим дисплеем, который отличается от других моделей определенным типом подсветки, где используются светодиоды для передачи картинки. Такая система имеет название – Light Emitting Diode – светодиодный (LED).

Телевизоры LED отличаются от других моделей тем, что они визуально стали тоньше, безопасней, так как в их изготовлении перестали использовать ртуть. Качество картинки значительно выросло, появилась глубина и насыщенность цветов, а также детализация.

Как работает LED?

Ранее в телевизорах использовались люминесцентные лампы, которые выдавали меньшую яркость, тусклые цвета и зернистую картинку. LED-телевизоры работают за счет светодиодов, что позволило достигнуть повышенной яркости и хорошей светимости.

Сам принцип работы светодиодов построен на подсвечивании определенных участков, которых требует картинка. Если в картинке присутствуют темные места, то светодиоды отключаются или «гаснут», что в итоге позволяет экономить достаточное количество энергии. Именно технология LED дает насыщенный глубокий черный цвет, чего ранее не могли дать аналоговые телевизоры.

К преимуществам LED-подсветки можно отнести следующее:

  • Тонкий корпус телевизора – за счет светодиодной подсветки, где каждый диод имеет размер не более 5 мм, в отличие от более устарелых люминесцентных ламп – 10 мм.
  • Качество картинки – повышается яркость, насыщенность черного цвета и детализация. Светодиоды могут отключаться в нужный момент картинки, что значительно усиливает контрастность и повышает сочность всех цветов.
  • Экономия энергопотребления до 40%
  • Дополнительные возможности – LED-телевизоры открывают доступ к различным дополнительным возможностям в виде разговоров по Skype, быстрого «серфинга» по просторам интернета.

Методы (виды) LED-подсветки

Различают два вида LED-подсветки:

  • Белая (WLED) – белый светоизлучающий светодиод.
  • Трехцветная (RGB) – использование светодиодов трех основных цветов: красный, зеленый и синий.

Различие конструкции и схем расположения светодиодов:

  • Edge LED – краевая или боковая схема, где светодиоды могут располагаться по краю матрицы (периметр) и включаться попеременно, в зависимости от передаваемой картинки. Это более дешевый вид конструкции LED, за счет уменьшения количества диодов, что влияет и на толщину телевизора, который становится намного тоньше.
  • Direct LED – матричная схема расположения светодиодов распределяет их по всему экрану и именно это делает возможным регулировать выборочное отключение диодов, в том месте картинки, где должно быть затемнение. Контраст картинки вырастает на несколько пунктов, повышается сочность цветов и глубина черного цвета. Схема Direct LED будет стоить на порядок дороже вышеописанной.
Схема расположения диодовРазличие качества изображения согласно схемам

Как выбрать LED-телевизор?

Чтобы выбрать качественный LED-телевизор, нужно ознакомиться со следующими пунктами, где описаны универсальные советы для любого покупателя.

Диагональ экрана

Стоит ознакомиться со следующей таблицей, где представлены размеры диагонали и оптимальное расстояние для просмотра:

  • 26

    1,0

  • 30

    1,1

  • 34

    1,3

  • 42

    1,6

  • 47

    1,8

  • 50

    1,9

  • 55

    2,1

  • 60

    2,3

  • 65

    2,6

Разрешение экрана

Выбор LED-телевизора всегда начинается с разрешения экрана. Эта характеристика позволяет получить качественную картинку, высокую детализацию, что существенно повлияет на комфорт при просмотре кино, телепередач или видеороликов в YouTube.

Всего различают 4 вида разрешения экрана:

  • 1024*768 XGA – самое доступное и недорогое разрешение ЖК экрана, где картинка выглядит зернистой, а цвета не отличаются высокой насыщенностью и красками;
  • 1366*768 WXGA – более улучшенный вариант, позволяющий с комфортом просматривать фильмы с DVD носителей. Остальные передачи или фильмы с меньшим разрешением будут отличаться слабыми красками;
  • 1920*1080 Full HD – данное разрешение считается самым оптимальным при выборе модели телевизора LED. Качество картинки насыщенное, повышается контрастность и идет четкая оптимизация белого цвета;
  • 3840*2160 Ultra HD или – это самое дорогостоящее и современное решение телевизоров LED, где глубина и сочность цветов в 4 раза выше, чем в разрешении Full HD.

Быстродействие матрицы (частота)

За быстродействие отвечает частота матрицы, где значение показывает сколько за 1 сек. может смениться кадров. Например, частота 60 Гц показывает, что за секунду может смениться 60 кадров. Но этот показатель недостаточный, потому как в динамичных сценах, резкие скачки кадров будут замедляться матрицей, и вся картинка в целом начнет тормозить.

Рекомендуемый подбор частоты должен равняться не менее 100 Гц и более. Этот показатель полностью исключает возникновение размытой картинки, торможение, подвисание или запаздывания, в отличие от звука.

В LED-телевизорах применяется дополнительная система в виде промежуточных кадров или сканирующая подсветка, что в итоге позволяет увеличивать частоту изображения в динамических сценах, несмотря на ее небольшое значение.

Покрытие экрана

На качество изображение напрямую может повлиять роль покрытия экрана. Глянцевое покрытие отличается яркими и сочными цветами, но отражает любые блики, будь то солнечный свет или лампа.

Матовое покрытие дает немного худшую цветопередачу, но не отражает блики.

Дополнительные возможности

Одни из самых актуальных дополнительных возможностей в современных LED-телевизорах:

  • Функция 3D – обеспечивает передачу объемного изображения картинки, которая успешно реализуется в типах телевизоров LED.
  • Управление жестами – весьма интересный вариант дополнения, позволяющий управлять переключением каналов с помощью жестов руки. Вся жестикуляция настраивается индивидуально, либо заложена в качестве стандартных настроек в памяти телевизора.
  • Изогнутый экран – это современное веяние новых моделей LED-телевизоров, что позволяет достичь объемного качества изображения или изображения без границ.

Примеры популярных моделей LED-телевизоров

Одни из самых лучших моделей LED-телевизоров мы представили ниже с описанием характеристик и главных достоинств:

Thomson T32RTL5130

Качественная сборка LED-модели и доступная цена вывели телевизор в первые ряды по популярности. Покрытие экрана глянцевое, что влияет на усиление сочности цветов и общей яркости изображения.

Ключевые характеристики

  • Диагональ — 32 дюйма
  • Разрешение — 1366*768
  • Частота матрицы — 50/100 Гц
  • Мощность звука — 10 Вт
  • Режим 3D

Лучшие предложения

LG 43LM6500

Очень красочный и яркий дисплей телевизора оснащен глянцевым антибликовым покрытием. Несмотря на невысокие показатели по частоте, улучшение изображения картинки достигается с помощью 4-ядерного процессора графики.

Ключевые характеристики

  • Диагональ — 42.5 дюйма
  • Разрешение — 1920*1080
  • Частота матрицы — 60 Гц
  • Мощность звука — 20 Вт
  • Поддержка искусственного интеллекта; управление голосом.

Лучшие предложения

Samsung UE49NU7300U

Модель оснащена современным изогнутым экраном, что дает возможность наслаждаться картинкой без границ. Из преимуществ можно выделить тип платформы Tizen, поддержку HDR10, а также возможность записи и остановки видео.

Ключевые характеристики

  • Диагональ — 48.5 дюйма
  • Разрешение — 3840*2160 4К
  • Частота матрицы — 60/120 Гц
  • Мощность звука — 20 Вт
  • Изогнутый экран

Лучшие предложения

Philips 50PUT6023

Ультратонкий LED-телевизор с глянцевым экраном, который дополнительно оснащен антибликовым покрытием. За улучшение изображения отвечает процессор Pixel Plus Ultra HD.

Ключевые характеристики

  • Диагональ — 50 дюймов
  • Разрешение — 3840*2160 4К
  • Частота матрицы — 60/80 Гц
  • Мощность звука — 16 Вт
  • Запись телепередач

Лучшие предложения

Sony KD-65XG9505

LED-телевизор представлен в продаже с глянцевым антибликовым экраном. Модель выдает качественную и насыщенную картинку, где легко настроить оптимальную контрастность и яркость.

Ключевые характеристики

  • Диагональ — 64.5 дюйма
  • Разрешение — 3840*2160 4К
  • Частота матрицы — 120 Гц
  • Мощность звука — 20 Вт
  • Встроенная память на 16 Гб; управление голосом.

Лучшие предложения

Телевизоры LED являются современными моделями телевизоров, которые намного безопаснее и лучше по качеству картинки и внешним данным, чем модели LCD на люминесцентных лампах. Тем более цена некоторых вариантов достаточно низкая, что позволит подбирать телевизор покупателям с различным доходом и возможностями.

Светодиодные световоды и светодиодное периферийное освещение

Светодиодные световоды и светодиодное периферийное освещение

ИСТОЧНИК: Agilent Technologies

Что такое световод?

Световод — это устройство, разработанное
для передачи света от источника света
в точку на некотором расстоянии
с минимальными потерями. Свет
проходит через световод
посредством полного внутреннего отражения
.Световоды обычно изготавливаются из материалов
оптического качества, таких как акриловая смола, поликарбонат
, эпоксидные смолы и стекло.
Световод может использоваться для
передачи света от светодиодной лампы
на печатной плате на переднюю панель для использования
в качестве индикации состояния, может использоваться
для сбора и направления света на подсветку
, ЖК-дисплей или легенду
, и может использоваться в качестве средства
для освещения узора
сетки на прозрачном окне. В данном кратком описании применения
обсуждаются основы
простой конструкции световода
для этих и других возможных применений.

Основные принципы

Закон Снеллиуса: когда световые лучи
падают на границу между
двумя средами, то есть пластиком и воздухом,
световые лучи преломляются, когда
они пересекают границу, как
, как показано на рисунке 1. Угол при
, под которым световые лучи падают на
граница называется углом падения
, φi, а угол при
, который световые лучи выходят за границу
, называется углом


Рисунок 1.Преломленный луч света.

преломление, φf ,. Закон Снеллиуса гласит:
показатель преломления первой среды
, ni, умноженный на синус
угла падения на границу
, φi, равен показателю
преломления второй среды
, nr, умноженный на синус
угла преломления на границе
, φf.

Зеркальное отражение

Зеркальное отражение определяется как
, когда угол падения
равен углу отражения, как
, как показано на рисунке 2.Зеркальные
отраженные световые лучи отражаются
без потерь.


Потеря Френеля:

Когда световые лучи пересекают границу
от одной среды к
другой, возникают потери из-за отражения
на границе, как показано на рисунке 2,
. Это называется потерями Френеля
и вычисляется с помощью
по следующему выражению:

Для границ раздела «пластик-воздух» и «стекло-воздух»
потери по Френелю
составляют 4%.

для интерфейса пластик (стекло) с воздухом.

Когда световые лучи пересекают границу
в более плотную среду, угол
φf меньше угла φi.
И наоборот, когда световые лучи пересекают
границу в менее плотную среду
, угол φf больше
, чем угол φi. Это проиллюстрировано
на фиг.3 для световых лучей, проходящих
через параллельную пластину
из пластика (стекла). Световые лучи падают
на верхнюю поверхность пластины под углом
φi, преломляются внутри пластины под углом
φf, падают на

Рисунок 2.Зеркальный отраженный луч света на гладкой границе зеркала.

Рис. 3. Луч света, проходящий через нерассеянную пластиковую (стеклянную) параллельную пластину.

Рис. 4. Определение критического угла полного внутреннего отражения.

пластины нижней поверхности пластины на
угол φ’i, а затем преломляются
в воздухе под углом φ’f.Угол преломления
внутри пластиковой пластины
φf меньше угла преломления
в воздухе φ’f, поскольку пластик
является более плотной средой, чем воздух.
Выходные лучи параллельны падающим лучам
, потому что внутренний угол преломления
φf и внутренний угол падения
φ’i равны
, а также поскольку внешний угол падения
φi и внешний угол преломления
φ ‘f равны
.

Полное внутреннее отражение

Когда угол преломления составляет 90 °.
падающий световой луч преломляется
вдоль границы, как показано на
Рис. 4.Sin φf (90 °) = 1,0, и
Уравнение 1 для закона Снеллиуса сводит
к: ni sin φi = nf. Это выражение
можно переписать, чтобы определить критический угол падения
для полного внутреннего отражения
, φc:
Определение критического угла:

Установка nf = 1,0 в уравнении 3, значение показателя преломления
для воздуха,
критический угол для световода
можно быстро определить, когда
показатель преломления материала
известен. Для большинства пластиков и стекла марки
показатель преломления равен
примерно 1.50. Таким образом, критический угол
для полного внутреннего отражения
для большинства материалов световода
составляет приблизительно 42 °.
Внутреннее зеркальное отражение в пределах
световода на направляющей поверхности к воздушной границе
используется для того, чтобы помочь
передавать свет через световод
.

φc = 42 ° приблизительное значение для пластика
и стекла.

Световые лучи внутри световода
, падающие на направляющую поверхность к границе воздуха
, полностью отражаются внутри
, когда угол падения
составляет 42 ° или больше. Имея
, критический угол для большинства материалов световодов
немного меньше 45 °, чем 45 °, что очень удобно, так как
позволяет использовать отражающие поверхности призм 45 °
в конструкциях световодов
.

Трассировка лучей

Трассировка лучей — это метод, используемый для
прогнозирования пути световых лучей в световод,
сквозь него и из него.
Принципы закона Снеллиуса, потери
Френеля и зеркального отражения
применяются на каждой поверхности раздела направляющих
с воздухом, чтобы
определять направление светового луча
.Трассировка лучей используется в этом кратком описании применения
, чтобы проиллюстрировать работу световода
.

Дизайн световода

При разработке световода
необходимо изучить три конструктивных вопроса:
1) эффективная магнитная связь для передачи света
от светодиодной лампы в световод
с минимальными потерями,
2) пропускание света через
направляющей к выходной поверхности, и
3) позволяя свету выходить через
выходную поверхность с минимальными потерями.

Флюсовая муфта для подачи светодиодного света в световод

Поток от светодиодной лампы должен быть
эффективно связан с входным концом
световода, чтобы обеспечить захват света
(свет, попадающий в световод
) с минимальными потерями, прежде чем он
может быть эффективно передан и использован
. Магнитная связь и захват
обычно неэффективны, когда светодиодная лампа
находится вне оболочки
световодной поверхности
по отношению к воздушной границе, и, наоборот,
эффективны, когда лампа расположена
внутри световодной поверхности к воздушной границе
.

Если светодиодная лампа находится вне световода
, как показано на фиг. 5, эффективная магнитная индукция
и захват света
происходят только тогда, когда угол
диаграммы направленности лампы LED
совпадает с углом диаграммы направленности
световода. Таким образом,
эффективная магнитная связь
может быть очень трудной для выполнения, и большая часть
потока от светодиодной лампы может быть
потеряна. В этой конфигурации световодом
обычно улавливается менее 10% доступного потока
.

Линза может использоваться для связи потока
для фокусировки потока от светодиодной лампы
на входной конец световода
, как показано на рисунке 6.
Сфокусированный поток должен просто заполнять
входной конец световода. .
Захват света может быть до 80%
эффективен, но требует наличия физического расстояния
до
, чтобы обеспечить фокусное расстояние

Рисунок 5. Светодиодная лампа вне световода.

Рисунок 6.Использование объектива для фокусировки светодиодного света на световод.

линза. Стоимость фокусирующей линзы
необходимо добавить к стоимости конструкции световода
.

Наилучшая конструкция для наиболее эффективного взаимодействия потока
— это размещение лампы LED
внутри оболочки
, между световодной поверхностью и воздухом
. Эта концепция
проиллюстрирована на рисунке 7a. В этой конфигурации
светодиодная лампа
встроена в световод, и
все световые лучи, исходящие от светодиодной лампы
, захватываются световодом
.Эффективность захвата света
составляет 92%, с учетом
потерь Френеля через
воздушный зазор. Эта концепция дизайна
рекомендуется для использования с купольными светодиодными устройствами
, такими как
T-1 3/4, T-1 и сверхминиатюрные светодиодные лампы
.

Рисунок 7а. Светодиодная лампа расположена внутри световода для наилучшего сцепления потока.

Рисунок 7б. Светодиодная лампа с эпоксидной смолой в световод для устранения потерь Френеля.

Когда корпус светодиодной лампы
приклеен к световоду с помощью эпоксидной смолы оптического качества
, как показано на
рис. 7b, эпоксидная упаковка
лампа оптически исчезает из-за
устранения потерь Френеля
и захвата потока. составляет
по существу 100%.В большинстве случаев применения световода
с использованием эпоксидной смолы для приклеивания светодиодной лампы
к световоду
для устранения воздушного зазора потеря
по Френелю нецелесообразна и не нужна. Все предлагаемые конструкции световода
, представленные в
этой инструкции по применению, предполагают, что
представляет собой воздушный зазор между лампой LED
и световодом.

Физические характеристики световода

Обработка внешней поверхности световода
важна для обеспечения правильной работы
, как показано на
Рисунок 8.Стороны, параллельные направлению движения света
, должны быть гладкими, как зеркало
, чтобы повлиять на полное внутреннее отражение
. Они могут быть окрашены
белой светоотражающей краской для отражения тех диагональных лучей
, которые меньше критического угла
, которые в противном случае могут уйти.
Входной конец должен быть
гладким, контур должен соответствовать светодиодной лампе
для эффективного освещения

, позволяя световым лучам на
попадать в световод с минимальным отражением и рассеянием
. Выходной конец
должен быть размытым. Рассеянный выходной конец
имеет случайные критические углы
по
своей поверхности, обеспечивая высокую вероятность выхода световых лучей
,
, а также рассеивает световые лучи
, создавая широкую диаграмму направленности излучения
.

Световоды могут быть изготовлены
любой формы, цилиндрические (овальные), прямоугольные (квадратные)
, конические

Рис. 8. Основные характеристики световода, показанные с изменением формы с круглой на прямоугольную по длине.

(увеличивается в размере от конца входа
до конца выхода) или любой специальной формы
(стрелка, звезда, четверть луны
и т. Д.). Для прямоугольных и
специальных форм углы
должны иметь радиус более 0,5 мм.
(0,020 дюйма), не острые, чтобы обеспечить освещение
в углах. Форма световода
может постепенно изменяться по длине
, т.е. от круглой на входе
, чтобы разместить лампу, до квадрата
на выходе, как показано на
, рис. 8.

Световодный конец световода для
Различные типы светодиодных устройств

Для эффективной магнитной индукции и захвата света
конец световода
входа света должен быть
гладким и плоским или вогнутым
, имеющим форму
, чтобы соответствовать диаграмме направленности выходного излучения света
и конфигурации корпуса
сопряженного устройства светодиодной лампы
.

Для светодиодных ламп SMT, у которых
есть светоизлучающая область, которая представляет собой плоскую поверхность
, входной конец световода
должен быть гладкой плоской поверхностью
.Входной конец световода
должен располагаться над
и в непосредственной близости от светоизлучающей поверхности
лампы SMT LED
для эффективного взаимодействия потока
и захвата света, как показано в…

Рис. 9. Входной конец световода
должен быть на
больше, чем излучающая поверхность светодиодной лампы
, чтобы обеспечить захват 92% потока
с учетом потерь Френеля
через воздушный зазор.

Рисунок 9.Световод с гладким концом
с плоским входом, расположенный над светодиодной лампой
SMT.

Блоки светодиодных ламп

SMT Chip имеют кубическую форму
, рассеянную, что позволяет свету
излучать с боков, а также
сверху. Только около 40% от общего доступного потока
испускается из верхней части
. Остальные 60% испускается
сбоку. Таким образом, только 40% света
от лампы SMT Chip LED
будет захвачено световодом
с входом
с плоской поверхностью, оставшийся поток теряется.Световод
с гладким вогнутым входным концом
для установки поверх светодиодной лампы SMT
Chip эффективен в
, увеличивая захват потока, как показано
на рисунке 10. Гладкая вогнутая поверхность
улучшает магнитную связь
и захват света за счет уменьшения
: вероятность того, что световой луч
пересечет световод под критическим углом
и отразится.
С вогнутым входным концом
от 70% до 80% доступного
излучаемого потока от SMT Chip
LED улавливается световодом,
, и потери света уменьшаются до 20%,
— 30%.

Этот вогнутый контурный вход
может использоваться с
любым световодом / светодиодной лампой

Рис. 10. Световод с гладким вогнутым входом увеличивает поток.
Соединение и захват света от светодиодной лампы на кристалле SMT.

Комбинация

для улучшения связи потока
и захвата света. В
, рис. 11, сверхминиатюрная лампа SMT
с «ярмом» используется для освещения
световода, расположенного на
на задней стороне печатной платы.Лампа
расположена в сквозном отверстии
и монтируется на поверхности со стороны компонента
платы. Вход
с гладкой вогнутой поверхностью, конец световода
захватывает на
больше излучаемого потока от

Рис. 11. Вогнутый конец световода
улучшает связь потока и захват света
от перевернутой светодиодной лампы
поверхностного монтажа «ярма» SMT
сверхминиатюрной светодиодной лампы.

Светодиодная лампа

, чем плоская поверхность.
В качестве минимального расстояния вставки
для положительной магнитной связи и захвата света
стандартные безтоновые, нерассеянные светодиодные лампы
должны быть
вставлены во входной конец световода
до чашки светодиодного отражателя
, расположен внутри корпуса лампы
, как показано на рисунке 12.
Это обеспечивает 92% захвата потока,
с учетом потерь по Френелю
в воздушном зазоре между куполом лампы
и световодом. Для обеспечения максимальной производительности
вставка в базовый фланец
на корпусе лампы составляет

.

Рисунок 12.Установка непрозрачных, недифференцированных светодиодных ламп T-1 3/4 и T-1 во входной конец световода для эффективного связывания потока.

рекомендуется. Для ламп T-1 3/4 LED
диаметр приемного отверстия лампы
должен составлять от 5,33 мм (0,210 дюйма) до
5,59 мм (0,220 дюйма).
Конец отверстия должен представлять собой гладкий сферический купол
радиуса. Отверстие
должно иметь глубину не менее 5,33
мм (0,210 дюйма) для вставки минимальной длины
и 8,31
мм (0,327 дюйма).) Минимальная глубина
для вставки по всей длине. Для светодиодных ламп T-1
диаметр приемного отверстия
для лампы должен составлять от 3,30 мм (0,130 дюйма) до 3,43 мм (0,135 дюйма) для диаметра
. Для ламп Т-1 рекомендуется только вставка
по всей длине на фланец цоколя лампы, чтобы обеспечить эффективную магнитную связь и захват
с минимальной глубиной отверстия
2,165 мм (0,085 дюйма).

Светодиодные полосы

могут также использоваться в качестве источников света
для световодов.
Эти устройства, у которых есть область излучения света
, которая представляет собой большую плоскую поверхность
.Следовательно, для эффективного взаимодействия потока
и захвата света входной конец
световода
должен быть гладкой плоской поверхностью,
размещен над и в непосредственной близости от
светоизлучающей поверхности
светодиодной световой полосы, как показано в

Рис. 13. Входной конец световода
должен быть на
больше, чем излучающая поверхность светового стержня
, чтобы обеспечить захват 92% потока
с учетом потерь Френеля
через воздушный зазор.

Рассеянный выходной конец световода

Рассеянный выходной конец представляет
случайных критических углов для внутренних
световых лучей, обеспечивая вероятность

Рис. 13. Световод с гладким плоским концом на входе, расположенный над светодиодной полосой для лучшего сцепления потока.

света, выходящего из световода.
Это также можно рассматривать как диффузный выходной конец
, имеющий случайные показатели преломления
. Выходящие световые лучи
распространяются под случайными углами
в широкую диаграмму направленности
света, как показано на Фигуре 14.

Рис. 14. Рассеянный выходной конец увеличивает вероятность выхода света из световода.

Рис. 15. Световод с изгибом 90 °. Световые лучи рассеиваются рассеянным выходным концом.

Световоды вокруг углов

Световоды можно сгибать для обхода углов. Радиус изгиба должен быть не менее двух толщин или двойного диаметра световода, чтобы минимизировать потери света.Отражения световых лучей без потерь повторяют плавный контур радиального изгиба, как показано на рисунке 15. Резкие изменения направления под прямым углом могут быть достигнуты за счет использования конструкции отражающей призмы в световоде в месте изгиба 90 °, как показано на рисунке 16.

Рис. 16. Световод со встроенным призменным отражателем 45 °.

Клин световоды

Клиновидные световоды
могут использоваться для достижения эффектов
задней подсветки. Два основных вида
показаны на фиг.17: клин
с плоской поверхностью, который дает равномерное распределение света
, и изогнутый поверхностный клин
, который дает распределение света
, несколько логарифмическое
по природе. Клин
с плоской поверхностью обычно используется для трансфлективных ЖК-дисплеев
с задней подсветкой.

Светоотражающий ЖК-дисплей с задней подсветкой
Дисплеи

Прозоотражающие ЖК-дисплеи могут
подсвечиваться светодиодными лампами
с использованием либо простого плоского планарного световода
, либо клинового световода.
Для ЖК-дисплеев малой площади, от 1 до 2
дюймов в высоту и от 2 до 4 дюймов в ширину, можно использовать простой плоский планарный световод

, как показано на рисунке 18.
Верхняя поверхность световода рассеивается на
в разрешить свет на
побег.Края и задняя сторона
гладкие. Задняя поверхность
покрыта белой светоотражающей краской
. Две сборки печатных плат
для поверхностного монтажа крепятся к сторонам
прозрачной пластины для равномерного освещения
. В пластине прорезаны дополнительные канавки
, чтобы обеспечить выравнивание узла
печатной платы с пластиной. Количество
светодиодных ламп SMT,
, расположенных на расстоянии от 1/4 до 1/2 дюйма,
зависит от размера прозрачной пластины
и требуемого освещения
.

Планарный клиновой световод
может использоваться со светодиодными лампами SMT для
задней подсветки световозвращающего ЖК-дисплея
среднего размера, то есть от 2
до 3 дюймов в высоту и от 3 до 6 дюймов в ширину
. Промежуточный слой
из рассеивающей пленки между ЖК-дисплеем и направляющей клина
может использоваться для рассеивания света
, как показано на рисунке 19. Светодиодные лампы
SMT расположены на расстоянии от 1/4
до 1/2 дюйма, чтобы получить даже


Рис. 17. Клиновые световоды, плоская и криволинейная поверхности.

Рис. 18. Полупрозрачный ЖК-дисплей с подсветкой со светодиодными лампами SMT, поверхностный монтаж на небольших платах ПК с использованием простого плоского планарного световода.

подсветка. Светодиодные лампы SMT электрически соединены последовательно на печатной плате.

Рис. 19. Планарный клиновой световод, используемый со светодиодными лампами SMT для подсветки полупрозрачного ЖК-дисплея среднего размера.

Прямоугольный планарный клиновидный световод может использоваться со светодиодными лампами SMT для подсветки полупрозрачного ЖК-дисплея среднего размера, который устанавливается параллельно сборке печатной платы для поверхностного монтажа, как показано на рисунке 20a.Светодиодные лампы SMT расположены на расстоянии от 1/4 до 1/2 дюйма для достижения равномерного освещения. Светодиодные лампы SMT электрически соединены последовательно на печатной плате. Трассировка лучей показана на рисунке 20b.

Рисунок 20а. Прямоугольный планарный клиновой световод, используемый со светодиодными лампами SMT для подсветки полупрозрачного ЖК-дисплея среднего размера.

Рисунок 20b. Шаблон трассировки лучей для прямоугольного планарного клинового световода, используемого для подсветки полупрозрачного ЖК-дисплея среднего размера.

Неттенированные, нерассеянные светодиодные лампы T-1 3/4 или T-1
также можно использовать с прямоугольным планарным клиновым световодом

, как показано на рисунке 21. Расстояние между лампами
составляет от
до 3 / 4 дюйма,
центров, в зависимости от желаемой яркости
.

Двойной прямоугольный планарный световод
может использоваться со светодиодными лампами SMT
для подсветки полупрозрачного ЖК-дисплея
среднего размера размером
, высотой от 4 до 6 дюймов и шириной от 6 до 9
дюймов, который устанавливается
параллельно поверхности Установите сборку платы ПК
, как показано на
Рисунок 22.Светодиодные лампы SMT
расположены на расстоянии от 1/4 до 1/2 дюйма по центру
для обоих клиньев световода для достижения равномерного освещения
. Этот метод
также обеспечивает достаточное освещение
для условий яркого окружающего освещения
. Лампы SMT LED
электрически соединены последовательно параллельно на плате
на печатной плате
, по одной последовательной цепочке для
с каждой стороны световода.

Рассеивающие пленки

Рассеивающие пленки состоят из частиц
, которые внутренне отражают
падающих световых лучей, так что выходящие световые лучи
рассеиваются под случайными углами
, как показано на рисунке 23.
Рассеивающие пленки имеют потери, поскольку часть
падающего потока Ev (0) (лм / м2) отражается
и часть потока поглощается
. Оставшийся поток выходит из
рассеивающей пленки по широкой диаграмме направленности
, которая может быть описана
тремя параметрами:
1) Iv (0) (cd), сила света
перпендикулярно поверхности пленки
,
2) θ 1/2, внеосевой угол, при котором сила света
равна 1/2 значения
на оси, и
3) Lv (0) (кд / м2), поверхностная яркость.

Рис. 21. Неттенированная, недиффузионная светодиодная лампа T-1 3/4 или T-1, используемая в качестве источника света для прямоугольного планарного клинового световода.

Рис. 22. Двойной прямоугольный планарный световод с клином, используемый со светодиодными лампами для поверхностного монтажа, для подсветки средне-большого световозвращающего ЖК-дисплея.

Рис. 23. Свойства и достоинства рассеивающей пленки.

Рассеивающая пленка с диаграммой направленности излучения Ламберта
имеет значение θ 1/2, равное
60 градусов, и это максимальный угол обзора
, который можно получить с помощью диффузора
.

Показатели качества для сравнения одной рассеивающей пленки
с другой:

• Lv (0) (кд / м2) / Ev (0) (лм / м2) = отношение яркости на оси
к падающему потоку
.
Где: Lv (0) (кд / м2) =
Iv (0) (кд) / A (м2) и
A (м2) = выбранная площадь поверхности рассеивающей пленки
.
• 2θ 1/2 = угол конуса обзора.

Используя эти параметры добротности
, необходимо найти компромисс между выходной яркостью
и диаграммой направленности излучения
в
, выбирая рассеивающую пленку в порядке
для достижения желаемых общих характеристик освещения
в комбинации
со световодом.Чем выше
значение отношения Lv (0) / Ev (0)
, тем ярче будет выходная яркость
через рассеивающую пленку
для освещения ЖК-дисплея
. Кроме того, чем шире угол 2θ 1/2
, тем лучше будет диаграмма направленности выходного излучения
(угол обзора
) от рассеивающей пленки,
уменьшит вероятность того, что ЖК-дисплей
будет выглядеть ярче в центре
, чем в внешние края.
следующих компаний поставляют
рассеивающих пленок:

Оптические системы

3М Системы безопасности и охраны
Дивизион, 3М Центр, дом 225-
4Н-14
ул.Пол, MN 55144-10000
1- (800) -328-7098
Продукты:

Диффузионные пленки:

Тип 100, 5 мил, 2q 1/2 = 26 °.
Тип 070, 10 мил, 2q 1/2 = 32 °.
Тип 050, 16 мил, 2q 1/2 = 36 °.
Тип 040, 20 мил, 2q 1/2 = 40 °

Пленка для повышения яркости (BEF)

Miles, Inc.

Подразделение полимеров
Mobay Road, Bldg. 8
Pittsburgh, PA 15205-9741
(412) 777-2000 Факс: (412) 777-2021
Продукты:

Макрофол БЛ 6-2:

поликарбонатная пленка с пигментным наполнением
толщиной 8 и 16 мил,
2θ 1/2 = 18 ° и 36 °.

Макрофол ЛТ 6-4:

— поликарбонатная пленка с наполнителем из стекловолокна
, толщиной от 16 до 20
мил, 2θ 1/2 = 16 °.

Physical Optics Corporation

20600 Gramercy Place Bldg. 100
Torrance, CA

(310) 320-3088 Факс: (310) 320-8067

Продукция: Усреднение луча
Светоформирующие рассеивающие пленки.

Шаблоны освещения

Изменения силы света, как
, измеренное по выходной поверхности
световода или комбинации световода /
рассеивающей пленки,
определяют равномерность освещения
.Идеальным было бы, чтобы у
был идеальный прямоугольный узор освещения
, чтобы сила света
была одинаковой,
во всех точках по поверхности, края
, углы и центр
все имели одинаковую яркость. Приближение
к этому идеалу — это
, показанное на рисунке 24a, где освещение
ровно по поверхности
, плавно спадая по краям
. Однако в хорошем дизайне
обычно наблюдаются незначительные изменения силы света
по поверхности
, как показано на фиг. 24b.
Эти отклонения не должны превышать
20% силы света
в центре.

На рисунках 24c — 24f показаны различные образцы силы света
, которые
создают неприемлемые изменения освещения
на лицевой стороне ЖК-дисплея
, и их следует избегать
. Тщательная оптическая конструкция световода
и выбор подходящей светорассеивающей пленки
для уменьшения изменений силы света

должны дать приемлемый образец освещения
, эквивалентный
рис. 24а или 24b.

Панели сигнализаторов с плоской поверхностью с задней подсветкой, изготовленные из рассеивающей пленки

Плоские световоды, клиновые световоды
, а также прямоугольные и двойные прямоугольные клиновые световоды
, с
либо SMT LED, либо стандартными T-1 3/4
и T-1 светодиодными лампами, идеально подходят для освещения
плоских панели сигнализатора поверхности
. Методы
, показанные на рисунках 18–24
, напрямую применимы к извещателям, которые
имеют тот же размер, что и модули ЖКД
.Обычно сигнализаторы
изготавливаются путем шелкографии непрозрачных букв
и символов на поверхности
рассеивающей пленки, оставляя открытой фоновую область
для освещения.
Самый эффективный подход — это нанести шелкографией
сообщение на заднюю поверхность
, чтобы его нельзя было повредить
. Рассеивающая пленка
помещается непосредственно на светоизлучающую поверхность
световода
, чтобы сформировать блок сигнализации. В состоянии «выключено»
фон
, окружающий сообщение, является темным
и бесцветным.Когда
горит, яркий цвет светодиода
легко означает для наблюдателя
состояние «включено» сигнализатора
. Непрозрачные буквы
и символы, образующие сообщение
, легко читаются на освещенном фоне
.

Посмотреть светодиодные световоды и периферийное освещение, часть 2 >>

Светодиодная подсветка монитора — TFTCentral


Различные типы Светодиодная подсветка

В современных настольных ЖК-дисплеях есть несколько используются различные типы блоков светодиодной подсветки (BLU).

  • RGB LED подсветка — Этот тип Подсветка основана на триадах RGB, каждая из которых включает красный, зеленый и синий светодиод. Светодиодная подсветка RGB обеспечивает отличную цветовую гамму и очень чистую цветов, но реально используется только в дисплеях профессионального уровня, таких как Экраны Samsung XL20, XL24, XL30 и современные профессиональные модели, такие как HP DreamColor LP2480zx. Этот тип подсветки используется только в этом секторе из-за из-за его высокой стоимости и в настоящее время неэкономично в производстве.

  • Боковая подсветка с белыми светодиодами (W-светодиоды) — Светодиоды расположены в линию по краю матрицы, а светодиоды равномерная яркость экрана обеспечивается особой конструкцией диффузор. Эта подсветка не предлагает возможности зонального контроля над яркость, как при прямом освещении (см. ниже). Он не может предложить расширенная цветовая гамма. Вместо этого он экономичен и компактен, что делает его популярным среди производителей ноутбуков и производителей, выпускающих ультратонкие дисплеи и стремятся свести затраты к минимуму.Это вариант широко используется в настольных дисплеях в настоящее время.

    Современные дисплеи и ЖК-телевизоры перестали иметь светодиодную подсветку с 4 сторон подсветка только на 1 сторону. Это помогает снизить стоимость и повысить эффективность.

  • Плоская подсветка на основе белых светодиодов (W-LEDs) — Так как здесь всего треть от общего количества светодиодов, эта подсветка намного дешевле, чем подсветка на основе триады, но она не может обеспечить расширенная цветовая гамма.В подсветке этого типа светодиоды равномерно распределены в плоскости, параллельной матрице, что позволяет задавать яркость подсветки по-разному в разных частях экрана при необходимо. Это дальнейшее развитие технологии динамического контраста. В настоящее время он используется только в ЖК-телевизорах и также упоминается как W-светодиод с прямым освещением.

Примечание о белых светодиодах — Белый светодиод на самом деле синий светодиод с желтым люминофором, создающий впечатление белого света.Спектральная кривая имеет большие пробелы в зеленой и красной частях.



Особенности — Преимущества и недостатки

Если верить маркетингу, светодиодная подсветка предлагает вам всевозможные преимущества, но важно понимать, что правда, а что нет. Обсудим разные аспекты и актуальны ли они. зависит от другого источника подсветки:

  • Color Gamut — это контролируется в контролирует свойства цветных фильтров ЖК-матрицы, а также спектр излучения подсветки.Ты увидишь Подсветка CCFL с охватом цветовой гаммы от 72% (обычно называется «стандартной гаммой» / sRGB) и 102% эталонного цвета NTSC Космос. Подсветка CCFL более 72% обычно называется широкой гаммой, или W-CCFL / WCG-CCFL. В светодиодной подсветке формат светодиодов RGB может предложить действительно широкая цветовая гамма с чистыми и насыщенными цветами. Обычно они могут охватывать > 114% цветового пространства NTSC, и это одна из причин, по которой они часто используется в профессиональных экранах высокого класса.Подсветка W-LED не может предложить эти расширенные гаммы, и на бумаге фактически покрывают немного меньше NTSC цветовое пространство, чем стандартная гамма CCFL (обычно 68%). Разница в том однако его трудно обнаружить невооруженным глазом.


Вверху: цвет гамма типичного стандартного экрана (72% NTSC) слева,
и дисплея со светодиодной подсветкой RGB, покрывающего 114% цветового пространства NTSC на правый

  • Точность цвета — аспекты цвета воспроизведение совершенно не зависит от типа подсветки.Они есть определяется тем, насколько точно монитор настроен на заводе, характеристики панельной техники и внутренней электроники степень.

  • Статическая контрастность — LED рекламируются модели с подсветкой с огромной контрастностью, варьирующейся теперь обычно в миллионы! Цифры до 20 миллионов: 1 являются обычными для время написания. Имейте в виду, что обычно это заголовок цифры динамического коэффициента контрастности с нормальным статическим коэффициентом контрастности редко даже упоминается.Важно понимать, что статический контраст соотношение определяется только характеристиками самой ЖК-матрицы и не по типу или характеру подсветки. Он определяется соотношением уровни прозрачности открытых и закрытых пикселей.

  • Коэффициент динамической контрастности — В отличие от газоразрядные лампы (CCFL), светодиоды могут загораться мгновенно или выключаться полностью. Это может привести к чрезвычайно высокому уровню динамического контраста, поскольку мы упомянули выше.Цифры в миллионы сейчас очень распространены. Но на самом деле приложения, например при просмотре фильма нет абсолютно черного кадры даже в титрах. Большую часть времени на экране что-то есть кроме черноты и монитора с огромным заданным динамическим контрастом будет никогда не получится реализовать это на практике. В результате нет настоящего Практический момент в увеличении динамического контраста выше примерно 10 000: 1 который уже стал стандартом для многих мониторов, в том числе с подсветка на основе ламп CCFL.Имейте в виду, что цифры DCR часто преувеличены в результате, и поскольку вы, вероятно, никогда не сможете использовать полная фигура на практике, не обманывайтесь, покупая слишком много на ажиотаж!


  • Uniformity — Большинство настольных мониторов используют боковая подсветка W-LED с линией светодиодов по краю панели. Весь экран освещается с помощью специального рассеивателя, вот и все. что действительно определяет равномерность яркости, которую вы ощущаете.В равномерность яркости зависит только от дизайна диффузора и вас часто можно увидеть различные дефекты, такие как яркие пятна или более яркую зону на краю экрана, на котором находится лампа или линейка светодиодов. Наличие светодиода подсветка не гарантирует вам большей однородности. На самом деле однородность хорошая труднее достичь в долгосрочной перспективе, поскольку светодиоды стареют, и каждый светодиод может старение с разной скоростью. Со светодиодами RGB использование трех отдельных источников света источники для красного, зеленого и синего означают, что белая точка / цвет температура дисплея может изменяться по мере старения светодиодов с разной скоростью, как Что ж.

  • Мгновенно на — упоминают некоторые производители что светодиод может быть мгновенно включен, что означает, что нет времени на прогрев, как есть с подсветкой CCFL. Это правда, но насколько важно это действительно для конечного пользователя.

  • Размер — блоки светодиодной подсветки могут быть очень тонкий, что позволяет производителям изготавливать ультратонкие дисплеи с гладкими и привлекательный дизайн.Вы также видите, что эта технология используется в ноутбуках и ЖК-телевизорах. для тех же целей. Эта технология позволила получить более тонкий экраны, пользующиеся большим спросом у потребителей. Производители активно работают над уменьшением размера светодиодов, которые будут использоваться в этих модулях, чтобы улучшать вещи еще больше. Экраны с плоской W-LED или RGB-подсветкой сзади однако панель не может иметь такой же тонкий профиль.

  • Environmental — Светодиоды не содержат ртуть, в отличие от CCFL, легче перерабатывается.Ты увидишь упоминание различных сертификатов и стандартов соответствия, таких как «Соответствие RoHS». Это может показать, что дисплеи соответствуют стандартам вторичной переработки. Несомненно, преимущество светодиодной подсветки для заботы об окружающей среде.


  • Потребляемая мощность — Это, пожалуй, один основных преимуществ светодиодной подсветки в наше время. Технология использует меньше энергии, и вы можете сэкономить деньги и энергию и уменьшить выбросы углерода след при этом.Например, версия BenQ с диагональю 24 дюйма без светодиодной подсветки Потребительский дисплей G2420HBD потребляет 49 Вт по сравнению с 24 Вт светодиода. версия того же дисплея (G2420HBDL). Светодиодные мониторы BenQ обычно продается как предлагающий сниженное энергопотребление на 36% по сравнению с традиционные мониторы. Другие производители приводят аналогичные цифры — 35-40%. энергосбережение является обычным явлением. Вы также увидите различные рейтинги и «сертификаты», применяемые к этим экранам, такие как Energy Star и т.п.


Светодиодная подсветка и панельные технологии

В профессиональном сегменте рынка, где RGB Используется светодиодная подсветка, совмещена с high-end панельные технологии, такие как AMVA (от AU Optronics) или IPS (от LG. Дисплей). Производство таких панелей обходится дороже, чем широко используемые панели TN Film на основном рынке. Когда вы используете дорогой блок подсветки, его, очевидно, стоит в паре с более дорогим панель хотя.Фактически, современные светодиодные дисплеи RGB, такие как HP DreamColor LP2480zx даже использует единственную в своем роде true 10-битную панель H-IPS (не 8-битную + AFRC, как и некоторые другие современные «10-битные» экраны). Светодиодных моделей RGB немного и далеко не все, конечно.

W-светодиодных моделей с подсветкой становится все больше и больше. mainstrea. Изначально технология использовалась исключительно с TN Film. панели, поскольку низкие производственные затраты (и низкие розничные затраты) были именем игра. Сейчас есть много моделей на базе TN Film со светодиодной подсветкой.Совсем недавно, во второй половине 2010 года, мы стали свидетелями появления моделей, сочетающих W-LED подсветка с матрицами VA и IPS. AU Optronics выпустила модули нескольких размеров, сочетающие технологию панелей AMVA со светодиодами, и LG.Display начали выпускать комбинацию IPS и LED. В BenQ EW2420 и VW2420H были двумя из первых экранов на базе VA на рынке. со светодиодом. В NEC EA232WMi и последующие модели от LG будут одними из первых, кто будет использовать IPS + LED. Мы ожидаем этого тенденция сохранится.


Дополнительная литература

Википедия — Подсветка
X-bit Labs — Светодиодная подсветка
AU Optronics — Светодиодные технологии

V801, 80-дюймовый высокопроизводительный промышленный дисплей со светодиодной подсветкой по краям и встроенными динамиками — основные характеристики и характеристики

Соединенные Штаты

  • Статус заказа
  • Управление настройками
  • Регистрация продукта
  • ×
  • Товары Дисплеи Проекторы Решения Аксессуары Продукты, снятые с производства

    Технологии, платформы и услуги

    • ALP (платформа аналитики)
    • 4KUHD
    • Светодиод прямого обзора
    • Лазерные проекторы
    • Система на микросхеме
    Просмотреть все продукты >>
  • Отрасли

    Приложения

    Сотрудничество

    Цвет критичный

    Осведомленность о ситуации

    Цифровые вывески

    Интерактивный

    Киоски

    Видео стены

    Отрасли промышленности

    Корпоративный

    Образование

    Развлечения

    Здравоохранение

    Дом Поклонения

Подсветка от края до края

ПОДСВЕТКА 47×59

ОПИСАНИЕ нм / К ПРОДОЛЖ.ТЕКУЩИЙ СТРОБНЫЙ ТОК мкд / см 2 мВт / см 2
Подсветка, 47×59, красная непрерывная 640 нм 93 мА 77
Подсветка, 47×59, красный стробоскоп 640 нм 2,67 А 1100
Подсветка, 47×59, сплошная белая 6500 К 201 мА 880

Активная область: 1.9 дюймов x 2,3 дюйма (47 мм x 59 мм) Вес: 3 унции. (80 г)
Размеры: В 2,28 дюйма (58 мм) x Ш 2,3 дюйма (59 мм) x Г 0,6 дюйма (15,2 мм)

ПОДСВЕТКА 71×88

ОПИСАНИЕ нм / К ПРОДОЛЖ. ТЕКУЩИЙ СТРОБНЫЙ ТОК мкд / см 2 мВт / см 2
Подсветка, 71×88, красная непрерывная 640 нм 170 мА 77
Подсветка, 71×88, красный стробоскоп 640 нм 5.01 A 1135
Подсветка, 71×88, сплошная белая 6500 К 330 мА 810

Активная область: 2,8 дюйма x 3,5 дюйма (71 мм x 88 мм) Вес: 5 унций. (140 г)
Размеры: В 3,21 дюйма (81,6 мм) x Ш 3,5 дюйма (88 мм) x Г 0,6 дюйма (15,2 мм)

ПОДСВЕТКА 100×100

ОПИСАНИЕ нм / К ПРОДОЛЖ.ТЕКУЩИЙ СТРОБНЫЙ ТОК мкд / см 2 мВт / см 2
Подсветка, 100×100, красная непрерывная 640 нм 155 мА 95
Подсветка, 100×100, красный стробоскоп 640 нм 4,99 A 700
Подсветка, 100×100, сплошная белая 6500 К 350 мА 625

Активная область: 3.9 дюймов x 3,9 дюйма (100 мм x 100 мм) Вес: 7 унций. (200 г)
Размеры: В 4,36 дюйма (110,9 мм) x Ш 3,9 дюйма (100 мм) x Г 0,66 дюйма (16,8 мм)

ПОДСВЕТКА 50×200

ОПИСАНИЕ нм / К ПРОДОЛЖ. ТЕКУЩИЙ СТРОБНЫЙ ТОК мкд / см 2 мВт / см 2
Подсветка, 50×200, красная непрерывная 640 нм 155 мА 95
Подсветка, 50×200, красный стробоскоп 640 нм 4.99 А 700
Подсветка, 50×200, сплошная белая 6500 К 350 мА 625

Активная область: 2,0 дюйма x 7,9 дюйма (50 мм x 200 мм) Вес: 8 унций. (230 г)
Размеры: В 2,4 дюйма (60,9 мм) x Ш 7,9 дюйма (200 мм) x Г 0,66 дюйма (16,8 мм) s

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Back to top
