Обзор цифровых мультиметров: 16 лучших мультиметров — Рейтинг 2022 года (топ с учетом мнения экспертов и отзывов)

Содержание

как пользоваться и как выбрать профессиональную модель? Рейтинг и обзор. Как работают щитовые и мини-тестеры?

Очень часто в домашних условиях нам необходимо осуществить замер напряжения, силы тока или сопротивления для различных электроприборов. Это можно сделать при помощи специального устройства, которое называется мультиметр или тестер. Они могут быть цифровые и аналоговые. Первый тип будет предпочтительнее, ведь он имеет небольшие габариты и более портативный, чем аналоговый прибор.

Подобное устройство для дома будет отличным решением для измерения тока, ведь благодаря ему это можно будет осуществить очень легко.

Назначение и принцип работы

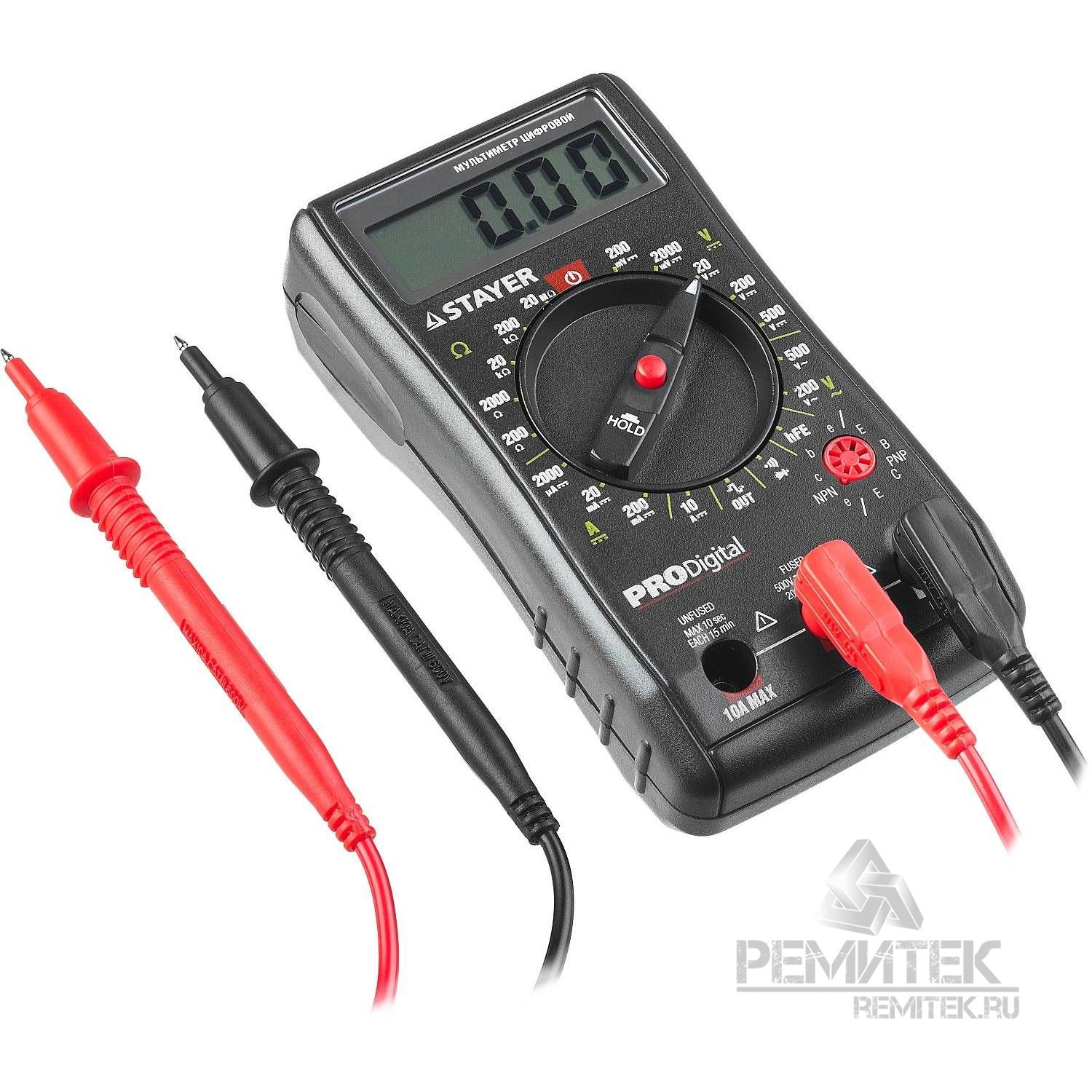

Итак, цифровой мультиметр является универсальным устройством, что позволяет осуществлять измерение различных электрических параметров.

Работает обычно такой прибор от батареек или аккумуляторов, что позволяет обеспечить его мобильность. Также её обеспечивают небольшие габариты и простота пользования. Кроме того, он обычно имеет пару щупов – красного и чёрного цвета. Отметим, что устройства такого типа не требуют перепроверки показаний, ведь изображают их в числовом виде на дисплее и отличаются высокой точностью. Последнее является возможным потому, что они крайне чувствительны даже к малейшим изменениям значений тока.

Если рассматривать принцип работы такого тестера, то в его основе будет аналого-цифровой преобразователь двойного интегрирования. Говоря более простым языком, входной сигнал сравнивается с опорным.

Дабы измеритель отображал определённое значение параметра, он должен присоединяться к схеме либо какой-то её части. Подключение тогда осуществляется при помощи определённого набора кабелей. Чёрный щуп называют отрицательным либо общим, а красный – положительным.

Каждый кончик такого провода имеет вилку, что вставляется в приборный разъём.

А другой кончик применяется, чтобы сформировать контакт со схемой либо её частью, работу которой следует проверить. Если тестер, настроенный на токоизмерение, будет случайно включён параллельно с источником напряжения, то с большой долей вероятности избыточный ток пойдёт на измеритель и выведет его из строя.

Для измерения напряжения устройство следует включать параллельно с источником напряжения. Учитывая, что показатели напряжения будут одинаковые в различных местах схемы параллельного типа, напряжение, что требуется измерить, пойдёт и на тестер, в результате чего можно будет узнать его значение.

Если требуется осуществить замер сопротивления, то это следует делать только на электроцепях, через которые не проходит электрический ток. Для осуществления измерений подобного типа применяется небольшой внутренний аккумулятор для запитывания схемы измерителя и сопротивления, что измеряется.

Плюсы и минусы

Теперь поговорим о сильных и слабых сторонах цифровых мультиметров.

Их преимущества следующие.

  • Их точность существенно более высока, нежели у устройств аналогового типа.
  • У них имеется функция автоматической полярности. Её наличие и использование позволяет избежать проблем с подключением тестера к сети с неверной полярностью, что проверяется.
  • Более высокая скорость выявления показателей и считывания информации с электроцепи.
  • Здесь не требуется подкручивание стрелки на показатель нуля в отличие от аналоговых моделей.
  • Выход цифрового типа, что имеется в таких устройствах, предназначается для дальнейшей обработки или записи.
  • Нынешние модели цифровых мультиметров работают на интегральных микросхемах. Это позволило существенно сократить их размеры, стоимость, а также требования к питанию. Кроме того, благодаря использованию таких микросхем, существенно улучшились характеристики устройств.
  • Наличие цифровой индикации позволяет повысить точность измерений.
  • Наличие функции автоматической настройки цифрового мультиметра даёт возможность выбирать различные диапазоны измерений, что позволяет снизить вероятность поломки устройства из-за неверного выбора диапазона.
  • Наличие высокого входного сопротивления.

Но у рассматриваемой категории тестеров имеются и определённые слабые стороны.

  • В случае колебаний, высока вероятность фиксации ошибки.
  • Наличие ограничения напряжения.
  • Более высокая стоимость, нежели у аналоговых моделей.
  • Обычно они поставляются с жидкокристаллическими дисплеями, зависящими от аккумулятора или внешнего источника энергии. Если батарея разряжена, то разглядеть полученные показания на экране будет сложно.
  • Устройство может нагреваться во время использования, что может привести к ошибкам в измерениях и отображению некорректных результатов.
  • Такой тип мультиметров не может осуществлять регулировку настройки контуров или пик настраиваемых ответов.

Необходимо сказать, что даже несмотря на недостатки, упомянутые выше, цифровые мультиметры становятся всё популярнее среди пользователей.

Разновидности

Мультиметры могут классифицироваться по различным критериям. Например, по принципу действия эти устройства могут быть двух типов:

  • электромеханические;
  • электронные.

Если говорить о назначении мультиметров, то по этому показателю они бывают:

  • селективные;
  • универсальные;
  • импульсные;
  • для постоянного тока;
  • фазочувствительные;
  • для переменного тока.

По конструкции и методу перемещения выделяют:

  • стационарные;
  • переносные;
  • щитовые.

Как можно убедиться, мультиметров вообще существует немало. Но ведь речь у нас идёт именно о цифровых мультиметрах, и здесь какой-то чёткой классификации нет. Можно назвать профессиональные и любительские модели. Их отличие будет в том, что профессиональные модели имеют существенно большее количество диапазонов, в которых можно осуществлять измерения.

Они имеют и технические возможности для вычисления силы тока, сопротивления и других необходимых величин.

У них может быть автоматический режим переключения диапазонов, что практически исключает возможность их поломки при проверке тока в неподходящей сети. Они также обычно могут иметь чуть большие габариты, чем большинство цифровых моделей, что есть на сегодняшний день на рынке.

Любительские модели обычно предназначены для измерения какого-то определённого параметра. Как правило, такой карманный тестер есть у каждого в доме. Его небольшие габариты дают возможность быстро и легко осуществить необходимые измерения.

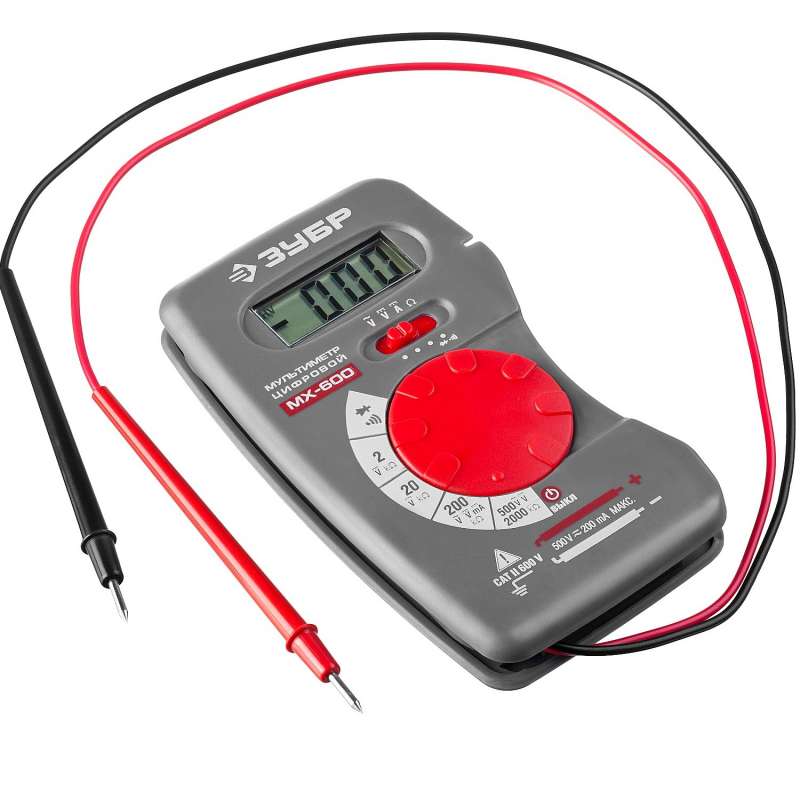

Подобные устройства типа мини довольно доступны и должны быть обязательно у каждого домашнего мастера для проверки всевозможных электрических параметров.

Рейтинг

Теперь приведём небольшой обзор наиболее популярных на рынке цифровых мультиметров, которые отлично зарекомендовали себя. По мнению пользователей, они являются наилучшим решением в этом сегменте и будут надёжно выполнять свою работу.

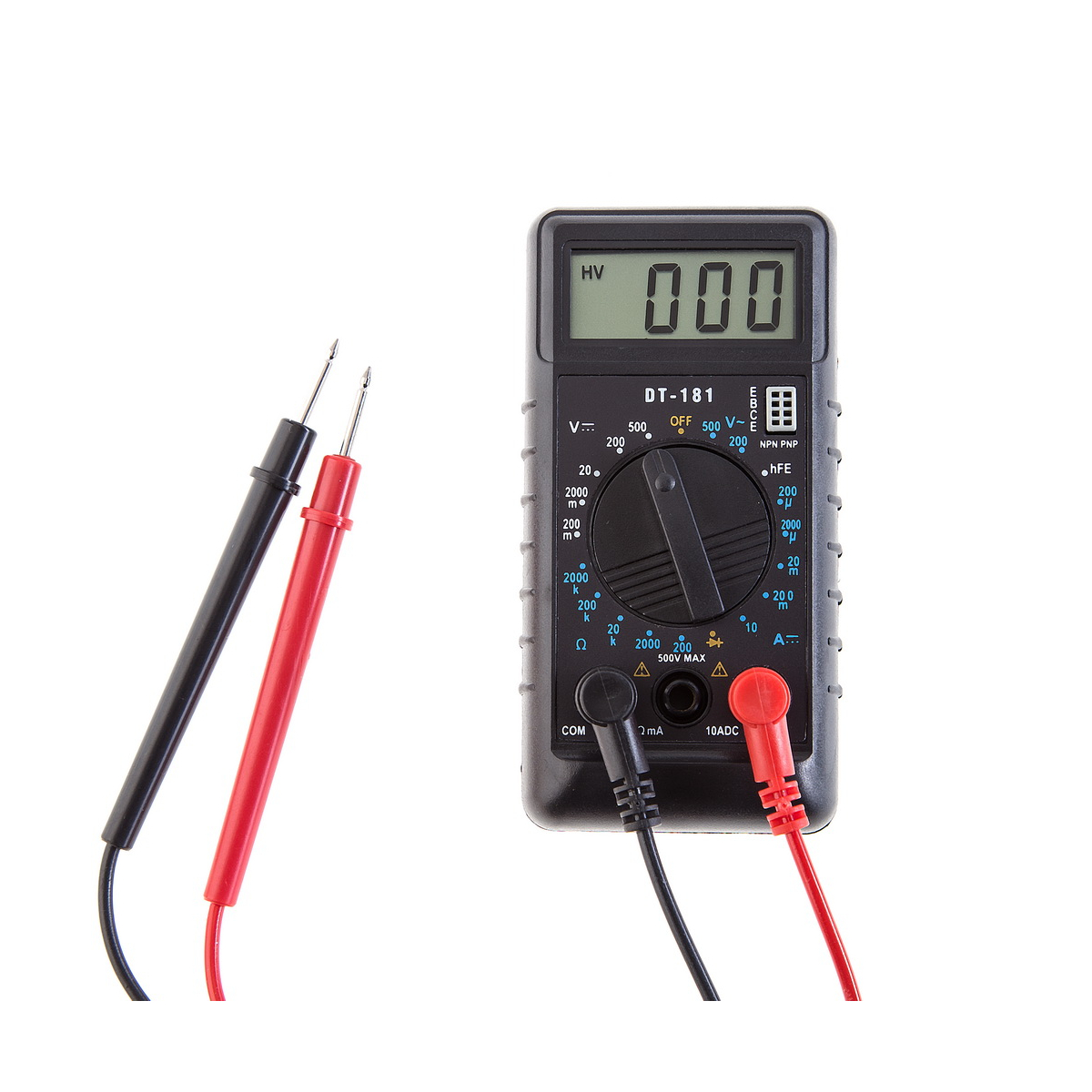

Первая модель рейтинга – DT-830B. Этот мультиметр известен чуть ли не каждому. Это недорогое устройство с набором определённых характеристик, что будет отличным решением для электриков с различной квалификацией, а также домашних мастеров. Он довольно компактный и работает от 9-вольтовой батарейки типа «крона». Здесь присутствует жидкокристаллический дисплей, переключатель функций, пара стандартных щупов – красный и чёрный, 3 гнезда для подбора типа замера параметров. Если говорить о функциональной части, то этот мультиметр может осуществлять следующие измерения:

  • напряжение переменного типа до 200 и 500 вольт;
  • постоянный ток в пределах от 20 до 200 миллиампер, а на отдельный выход – до 10 ампер;
  • напряжение постоянного типа от 200 милливольт до 500 вольт;
  • сопротивление до показателя в 2000 кОм;
  • определение характеристик транзисторов;
  • проверка диодов.

Недостатком модели является неверный подбор параметров измерения. Если не подобрать верный диапазон, то устройство попросту поломается.

Вторая модель в нашем рейтинге – С266 или DT-266. Она собирается на базе DT-830. Особенностью этого устройства будет наличие клавиши фиксации измерения, а также специальных токоизмерительных клещей. Клавиша будет очень необходима, когда замеры делаются в местах, где просто физически нет возможности посмотреть на цифровой индикатор, но нужно зафиксировать показания. Пока пользователь держит палец на кнопке, показатели никуда не исчезнут с дисплея устройства. По остальным характеристикам данная модель прибора мало чем отличается от DT-830. Здесь есть жидкокристаллический индикатор с переключателем, 3 гнезда, куда можно подключить щупы, токовые клещи. Работает С266 от аккумулятора «крона».

Если говорить об измерительных возможностях, то С266 может осуществлять замеры:

  • постоянного напряжения до 1000 вольт;
  • переменного – до 750 вольт;
  • сопротивление до 20 МОм;
  • постоянного тока до 20 ампер;
  • переменного тока до 1000 ампер;
  • целостности электрической цепи 200 Ом;
  • выносной температуры с использованием выносной термопары до 750 градусов по Цельсию.

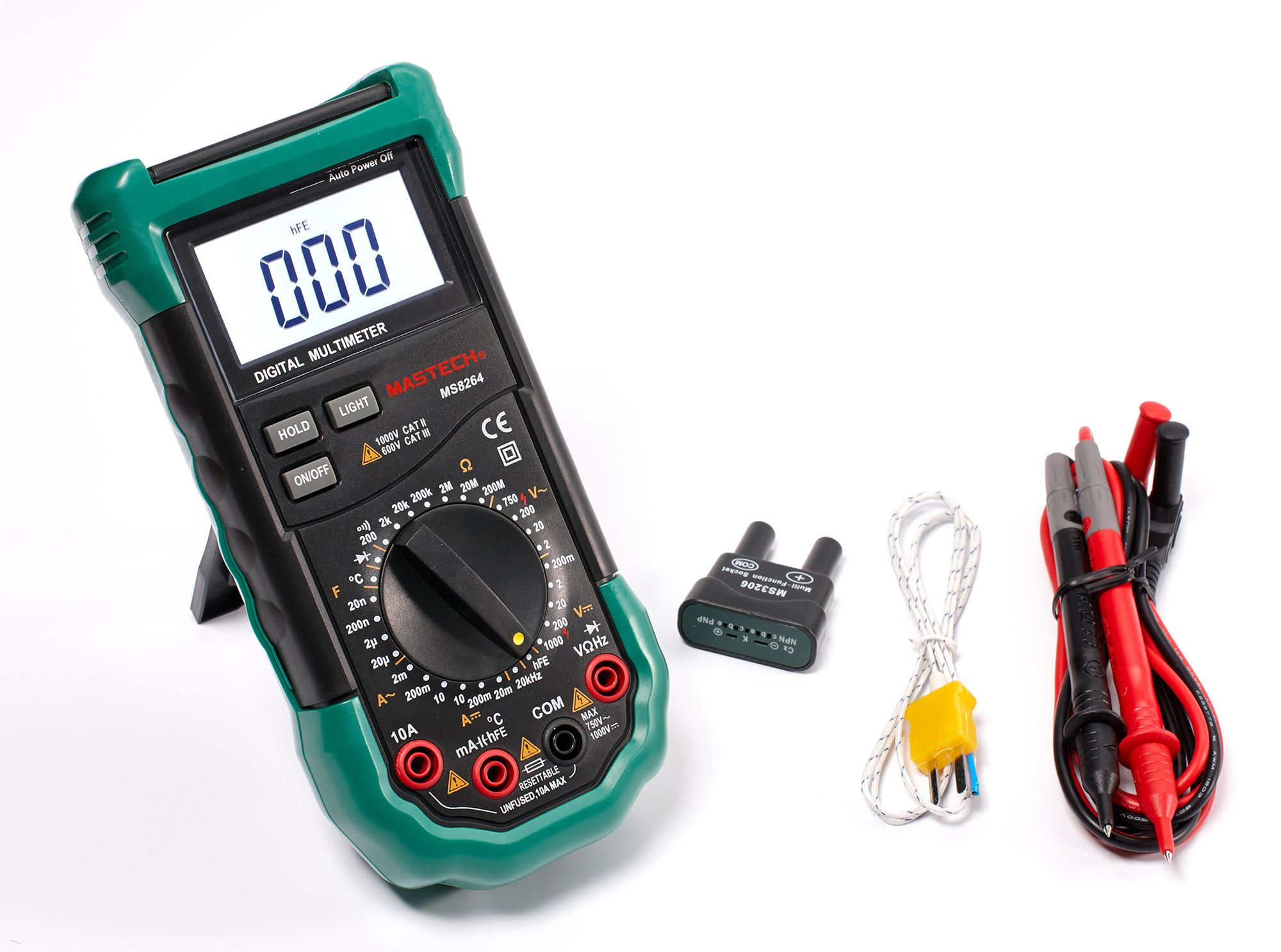

Ещё одна модель обзора, которая заслуживает внимания пользователей – М812. Данная модель отличается крайне небольшим размером. Её масса составляет всего лишь 90 граммов. Такой мультиметр можно просто положить в карман. Модель считается наилучшей для автоэлектриков, которые проводят ремонт и проверку автомобильного оборудования. Она выполнена в стандартном корпусе и оснащена 3-разрядным индикатором, переключателем рабочих режимов, 3 гнёздами, куда можно подключить щуп, и гнездом для проведения тестов транзисторов и диодов.

При помощи этой модели можно осуществить следующие замеры:

  • напряжение постоянного и переменного типа до 500 вольт;
  • целостность цепи с индикацией звукового характера;
  • постоянный ток в диапазоне от 10 mA до 10 А с использованием дополнительного разъёма;
  • сопротивление определённого участка до 2 МОм;
  • полупроводниковых электронных компонентов.

Тут присутствует генератор сигналов для проверки различной радиотехники.

Ещё одна модель, заслуживающая внимания – тестер DT9208A. Устройство оснащено довольно большим индикатором, наклон которого можно отрегулировать. Здесь присутствует и откидывающаяся ножка, что позволяет расположить прибор так, как удобно пользователю. В комплекте с устройством присутствует яркий чехол, который можно использовать, как дополнительную защиту. Мультиметр оснащён кнопками памяти и питания, а также большим переключателем функций. Кроме того, здесь можно найти таймер включения.

Здесь присутствует довольно большой измерительный диапазон. В отличие от многих аналогов, устройство оснащено 4 отверстиями для щупов, а не 3, как большинство моделей. Устройством можно осуществлять замеры постоянного и переменного напряжения, замеры тока, сопротивления, целостности цепи и осуществить проверку p-n переход диода либо тиристора. Также можно найти функцию замера логических уровней цифровой техники. Преимуществом будет и возможность измерения конденсаторов и температуры.

Последней моделью в рейтинге будет МС 8229. Главной её особенностью будет 3-строчный индикатор жидкокристаллического типа с подсветкой. Кроме обычных типов измерения, можно осуществить следующие замеры:

  • температура;
  • звуковой уровень;
  • показатели освещённости;
  • влажность.

Данная модель цифрового мультиметра имеет звуко- и светооповещение, если измерительные кабели подключены неверно. При желании можно настроить выбор диапазона в ручном или авторежиме. Здесь присутствует защита от перегрузок. Устройство может работать на высоте до 2 километров. Присутствует функция автоматического отключения мультиметра. Масса устройства составляет около 400 граммов.

Эта модель будет отличным решением для мастеров сервисов по ремонту различных устройств и инспекторов на производствах для измерения различного рода нормативов – уровня шума в цехе, освещённости рабочего места и так далее.

Советы по выбору

Не каждому человеку будет нужно использовать все функции, что были перечислены выше. Подавляющему большинству пользователей достаточно будет пары-тройки наиболее важных: проверки сопротивления, прозвонки цепи, измерения напряжения. Поэтому им просто нет необходимости покупать какое-то дорогое и технически продвинутое устройство. Если человек работает техником или электриком, который осуществляет обслуживание различных категорий электрооборудования, то для него будет актуальна модель с функцией «токовых клещей». Она даёт возможность осуществлять измерения нагрузок на оборудовании, что работает без какого-либо вмешательства в схему его функционирования. Это позволит осуществлять контроль за его функционированием и предотвращать аварийные ситуации и возможные поломки.

Говоря о выборе цифрового мультиметра для слесарей КИП, лучше выбрать модели с функциями, что связаны с различного рода радиокомпонентами: амперметр, частотомер, омметр, измеритель ёмкости и индуктивности.

Если говорить об общих аспектах выбора, то нужно принимать в расчёт следующие параметры.

  • Цифровой либо стрелочный прибор. Лучше приобрести первый вариант, ведь его точность существенно выше и функций у него значительно больше. Хотя надёжность будет выше у стрелочного мультиметра.
  • Функционал. Наличие дополнительных функций может пригодиться для представителей тех или иных технических профессий.
  • Наличие кнопки памяти и подсветки. Позволит существенно повысить удобство пользования цифровым мультиметром.
  • Погрешность работы. Нормальными считаются показатели в диапазоне от 0,025 до 3 процентов. Но вообще, чем меньше будет погрешность, тем лучше.
  • Конструкционные особенности. Мультиметр должен быть удобным по своим габаритам, максимально эргономичным и вообще таким, чтобы пользоваться им было комфортно.
  • Показатели защиты от нагрузок ударного типа, воды и пыли. Чем больше степень защиты устройства, тем тестер будет надёжнее и срок его работы будет дольше.
  • Производитель. Это тоже немаловажный фактор, который следует принимать в расчёт. Лучше чуть переплатить и купить модель от известного производителя, чем экономить и покупать устройство, в надёжности которого есть сомнения.
  • Категория электробезопасности. Это довольно существенный аспект, который точно требует внимания. Тут нужно сказать, что есть 4 категории: CAT 1, CAT 11, CAT 111, CAT 1V. В первом случае замеры можно делать лишь в сетях низковольтного типа, во втором – в сетях электропитания, в третьем – в распредцепях в зданиях, в четвёртом – в распредсетях вне построек. Защита может обеспечиваться либо при помощи предохранителей, либо быть электронной. Лучше, если цифровой мультиметр будет иметь электронную защиту.
  • Разрядность дисплея. Этот параметр определяет, какое количество цифр будет изображено на дисплее после запятой.

Правила эксплуатации

Теперь немного скажем о том, как пользоваться цифровым мультиметром. Как стало ясно, его можно использовать для проведения многих операций: определения силы тока, поиска напряжения переменного или постоянного тока, проверки сопротивления, исправности транзистора. Сразу отметим важный момент – следует начинать измерение с большей величины на указателе, дабы не было вероятности сломать прибор. Например, если требуется измерить сопротивление элемента, приблизительно зная, что оно составляет около 1 кОм, то следует выставить показатель на 2 кОм.

Перед проверкой напряжения в розетке при помощи прибора, следует правильно собрать измерительную цепь. Для этого нужно использовать входные гнёзда, что есть на корпусе. В отверстие с обозначением COM следует установить конец чёрного провода. А конец красного шнура вставляется во второе сигнальное гнездо, после чего можно начинать проведение измерений.

Теперь выставляем на центральном круговом переключателе требуемый режим работы устройства. После этого выбираем положение необходимых пределов. Теперь берём оба щупа за ручки, после чего вставляем их концы в гнёзда розетки. Если контакт с розеточными клеммами хороший, то на экране сразу будет результат проводимых измерений.

Отметим, что порядок положения концов при проведении измерений в сетях с напряжением переменного типа не имеет никакого значения.

В следующем видео вас ждет обзор цифровых мультиметров DT9208A и DT9205A.

Обзор цифровых и аналоговых мультиметров

Автор Alexey На чтение 6 мин. Просмотров 554 Опубликовано Обновлено

Чтобы иметь возможность пользоваться одним измерителем при измерениях напряжения, силы тока, и сопротивления, был придуман универсальный комбинированный прибор ампервольтомметр, совмещающий: амперметр, вольтметр, омметр.

Из-за сложного названия имеет синонимы: авометр, тестер, мультиметр (multimeter, много мерить). В свое время очень популярным являлись аналоговые авометры, именуемые «цешкой», из-за первой буквы «Ц» в названии.

Так называли целую серию данных приборов, начиная с самого первого – Ц20.

Некоторые бывалые мастера до сих пор называют свои современные цифровые мультиметры по старинке «цешкой», что приводит в полное недоумение их более молодых коллег, которые порой и не умеют пользоваться стрелочным аналоговым тестером.

Всё ещё верный помощник

Аналоговый мультиметр до сих пор остается в арсенале у многих профессионалов, и дело тут не только в ностальгии или личной привязанности к верному помощнику, безотказно служившему много лет.

Бывают ситуации, что только измерением при помощи «цешки» можно получить точные показания. Такое случается в условиях сильных электромагнитных полей и большой насыщенности эфира радиоволнами – в данных обстоятельствах измерительные провода и щупы чувствительных электронных тестеров выступают в качестве антенн, и наведённый в них ток искажает картину измерений.

Аналоговый мультиметр

Особенно это заметно в отношении дешёвых китайских тестеров. Для измерений напряжения и силы тока аналоговым мультиметрам не требуется внутреннее питание, без которого цифровые мультиметры обойтись не могут, к тому же, их показания часто сильно зависят от износа батарейки.

Аналоговые тестеры не чувствительны и неуязвимы для статического электричества, в противовес цифровым мультиметрам, которые от электростатического разряда могут выйти из строя.

Поэтому, в отношении мультиметров, слово «цифровой», далеко не всегда означает лучший.

Принцип измерения

Принцип действия у аналоговых и цифровых тестеров отличается. Стрелочные приборы имеют постоянный магнит, подвижную катушку индуктивности, связанную с ней стрелку и противодействующую пружину.

Электрический ток, который через катушку, создает магнитное поле, которое взаимодействует с полем магнита, и стрелка отклоняется. В данном случае ток совершает работу, скручивая пружину, и сдвигая стрелку. Сила противодействия пружины в определённых пределах прямо пропорциональна силе тока, протекающего в индуктивной катушке, поэтому градуированная шкала вольтметра и амперметра в стрелочном приборе линейная.

Стрелочный прибор является миллиамперметром, а универсальность измерений достигается за счёт использования переключателей, делителей напряжения и шунтов.

Цифровые мультиметры дают показания, сравнивая измеряемые параметры с эталонными значениями, и соответственно вычисляют разницу при помощи микропроцессора, выводя на жидкокристаллический экран результаты измерений.

Обзор общих правил использования мультиметров

Будь-то аналоговый мультиметр, или цифровой, нужно сначала обновить школьные знания о базовых параметрах электричества, и их взаимосвязях.

Потом, следует запомнить правила, касающиеся всех типов мультиметров:

  • переключение между встроенными приборами в мультиметре происходит при помощи переключателя, меняющего также диапазоны измерений тех или иных электрических параметров;
  • измерение производят, прикасаясь к проводникам при помощи изолированных щупов;
  • начинают измерения V, мА с максимально большого диапазона, постепенно переключая, добиваясь лучшей точности. Измеряемое значение не должно выходить за границы диапазона;
  • вольтметр (V) подключают параллельно к источнику напряжения;
  • миллиамперметр (мА) включают в разрыв электрической цепи;
  • Сопротивление (Ω, k Ω, M Ω) измеряют отдельно от цепи, используя встроенное питание, пропуская электрический ток через проверяемый элемент;
  • у различных мультиметров имеются свои нюансы работы, поэтому, внимательно изучать инструкцию, особенно разделы, касающиеся переключения между режимами и подключения щупов.

Выбор для новичка

Поскольку измерение различных параметров при помощи аналогового измерительного прибора затруднено необходимостью пересчёта показаний шкалы относительно значения установленного диапазона, то данный прибор не подходит для «чайников», начинать изучение лучше с цифровых мультиметров.

Использование цифровых тестеров сводится к правильному выбору диапазона и соответственному подключению щупов – у каждого прибора имеется своя инструкция, как это делать. Не стоит сразу покупать дорогой многофункциональный прибор, зачастую не понимая, что он может измерять.

щупы для измерения разных величин

Для начала необходимо приобрести простой, но надёжный цифровой мультиметр, показания которого не зависят от уровня помех или заряда батареи.

Старый аналоговый мультиметр — «цешка»

Качественные тестеры автоматически выключаются спустя некоторое время, также имеют индикатор, сигнализирующий о разряде батареи питания, и то, что является наиболее важным для новичков – защиту от перегрузки и неправильного подключения.

Чтобы минимизировать сопутствующие измерениям манипуляции, многие современные цифровые мультиметры имеют автоматическое переключение диапазонов, пользователю необходимо в этом случае лишь указать характер измерений.

Функциональность и разнообразие тестеров

Мультиметры разрабатываются исходя из спецификации их применения. Например, нижеприведённый мультиметр имеет очень большую точность, измеряя милливольты и микроамперы, емкость конденсаторов, частоту и скважность импульсов и т.д.

Это профессиональный прибор для работы в сфере радиоэлектроники. У других моделей тестеров возможно измерение температуры, освещённости, индуктивности и т.д.

Некоторые мультиметры оборудованы осциллографом или токоизмерительными клещами для измерений силы тока без разрыва проводника.

В данном приборе наиболее важным является размыкаемый трансформатор тока, с помощью которого проводятся измерения, другие режимы представлены минимально. Функциональность любого измерительного прибора определяется, исходя из необходимости применения той, или иной комбинации измерений.

Например, в радиотехнике данными клещами фактически нечего измерять, поэтому в них нет частотомера или измерителя емкости, но зато есть расширенные диапазоны измерения сопротивления изоляции, что особенно важно в электротехнике, которой свойственно измерение больших токов при помощи данных клещей.

Токоизмерительные клещи

Несколько практических советов

Невозможно в одном обзоре рассказать, как пользоваться всем разнообразием представленных функций мультиметров, профессионалы и так в курсе, а новичкам будет интересней узнать, как сделать проверку проводки автомобиля, например.

Для этого переключатель мультиметра следует переключить в положение со значком динамика, и замкнуть щупы между собой – зазвенит сигнал, оповещающий, что есть контакт. Данными щупами прикасаются к разным концам проводов, определяя по сигналу их целостность.

Таким же образом выявляют отдельные проводники в жгутах проводов, если невозможно их идентифицировать по другим признакам.
Если мультиметр долгое время не работает, то нужно вынимать из него элементы питания, которые, приходя в негодность, выделяют химические соединения, повреждающие прибор.

Желательно выработать привычку не держать щупы двумя руками при измерениях высокого напряжения – в случае пробоя изоляции ток пойдёт через сердце.

При попытке измерения напряжения амперметром, перегорит встроенный предохранитель или выключится защита, но не стоит намеренно ее испытывать – в неправильном режиме тестер может выйти из строя.

Цифровой мультиметр Testo 760-3 0590 7603

  • Функции измерительного прибора
  • Автом. обнаружение параметра измерения

  • Диапазон измерения тока мкА

  • Измерение рабочего цикла

  • Измерения с текущим зондом и адаптером

  • Измерения температуры с адаптером

  • Подсветка дисплея

  • Проверка на отсутствие разрывов цепи

  • Разрядность дисплея

  • Тест диода

  • Фиксация

  • Фильтр высоких частот

  • Общие технические данные
  • Авторизации

  • Вес, г

  • Внутреннее сопротивление, МОм

  • Интерфейс

    • 4 измерительных гнезда
  • Класс защиты

  • Класс перенапряжения

    • CAT IV 600V; CAT III 1000V
  • Подключаемые зонды

    • 1 датчик температуры (для термопар типа K требуется адаптер)
  • Рабочая влажность, %

  • Рабочая температура, °C

  • Размеры, мм

  • Стандарты

    • EN 61326-1; EN 61010-2-033; EN 61140
  • Температура хранения, °C

  • Тип батареи

    • 3 батарейки ААА
  • Тип дисплея

  • Цвет

  • Измерение температуры (термопара тип K (NiCr-Ni))
  • Диапазон измерений, °C

  • Погрешность, °C

  • Разрешение, °C

  • Постоянный ток
  • Диапазон измерений, А

  • Погрешность, %

  • Разрешение

  • Переменный ток
  • Диапазон измерений, А

  • Погрешность, %

  • Разрешение, А

  • Переменное напряжение
  • Диапазон измерений, В

  • Погрешность, %

  • Разрешение, В

  • Напряжение постоянного тока
  • Диапазон измерений, В

  • Погрешность, %

  • Разрешение, В

  • Частота
  • Диапазон измерений, гц. ..кГц

  • Погрешность, %

  • Разрешение, Гц

  • Сопротивление
  • Диапазон измерений, мОм

  • Погрешность, %

  • Разрешение, Ом

  • Емкостное сопротивление
  • Погрешность, %

  • Разрешение, нФ

  • Комплект поставки
  • Цифровой мультиметр Testo 760-3 — 1 шт.

  • Батарейки — 1 шт.

  • 1 комплект измерительных щупов — 1 шт.

  • Лучший мультиметр для электриков | Профессиональная надежность

    Мне нравится создавать бесплатный контент, полный советов для моих читателей, вас. Я не принимаю платное спонсорство, мое мнение принадлежит мне, но если вы сочтете мои рекомендации полезными и в конечном итоге купите что-то, что вам нравится, по одной из моих ссылок, я мог бы получить комиссию без каких-либо дополнительных затрат для вас. Узнать больше

    Будучи электриком, ты всегда будешь со своим мультиметром. Независимо от выполняемой задачи, вы будете время от времени использовать мультиметр. С ними вам не придется зависеть от каких-либо предположений. Вы узнаете, что на самом деле происходит внутри схемы.

    Выбор лучшего мультиметра для электриков может оказаться кошмаром, поскольку в наши дни производители оставляют очень мало отличий. Наше интенсивное изучение рекомендуемых инструментов и подробное руководство по покупке дадут вам четкое представление о том, к чему вы должны стремиться, чтобы выбрать лучший мультиметр.

    В этом посте мы рассмотрим:

    Руководство по покупке мультиметра для электриков

    Электрики знают аспекты и факторы. Мы здесь проливаем свет на каждую из них, чтобы вам было удобнее. Это позволит вам сопоставить свои потребности с тем, что вам нужно искать.

    Качество сборки

    Мультиметр должен быть достаточно жестким, чтобы выдерживать любые средние падения с рук. Качественные мультиметры имеют амортизирующий корпус или чехол, защищающий их от любых средних падений. Наружная крышка корпуса обычно бывает двух типов — резиновая и пластиковая.

    Корпуса с резиновыми компонентами имеют более высокое качество, но увеличивают бюджет. С другой стороны, пластиковые дешевле, но они более склонны к образованию трещин при скольжении рук.

    Аналоговые против цифровых

    Мультиметры, которые потрясли рынок как онлайн, так и офлайн, являются цифровыми. Возникает вопрос, а почему не аналоговые. Ну, аналоговые действительно более четко показывают изменение значений при смене стрелки. Но в цифровом мире точность является более важным фактором, особенно при работе с электронными схемами. Цифровой мультиметр даст вам более точные результаты.

    Авто-диапазон

    Мультиметр с функцией автоматического выбора диапазона может определять или указывать диапазон определяющего сопротивления, напряжения или тока, при этом пользователю не нужно ничего указывать. Это экономит много времени новичкам в этом устройстве. Топ-мультиметр для электриков должен иметь эту функцию.

    Автоматическое ранжирование намного проще, чем ручное ранжирование, когда вам нужно вводить диапазоны и настраивать их. Но в случае автоматического выбора диапазона мультиметру требуется время, чтобы получить результаты.

    Сертификаты безопасности

    Мультиметры обычно имеют сертификаты уровня CAT в качестве функций безопасности. Существует 4 уровня сертификации CAT. Наиболее безопасными являются уровни CAT-III и CAT IV.

    Уровень CAT III указывает на то, что мультиметр может работать с устройствами, которые напрямую подключены к источнику. Если вы работаете с одним из устройств категории CAT IV, то вы находитесь в самой безопасной зоне, так как вы даже можете подключать его напрямую к источнику питания. Это должен быть мультиметр для электриков.

    Технология True RMS

    В переменном или переменном токе измерение силы тока непостоянно. Если графическое представление нарисовано, это будет синусоида. Но с таким количеством подключенных машин редко можно найти идеальные синусоидальные волны дома или в промышленности. Вот почему обычный мультиметр для электриков не дает точных значений.

    Вот где на помощь приходит технология RMS. Эта технология пытается настроить эту волну на переменный ток или напряжение, т.е. генерирует эквивалентные идеальные синусоидальные волны, чтобы мультиметр мог выдать наиболее точный результат.

    точность

    Это один из ключевых аспектов, к которому стремятся электрики при работе с цепями. Чем точнее будет результат, тем эффективнее будет работать схема. Ищите технологию True RMS, чтобы получить точные значения. Счетчик на дисплее также помогает электрикам повысить точность мультиметров.

    Возможности измерения

    Напряжение, сопротивление, ток, емкость, частота — это общие функции, которые должен иметь мультиметр. Возможность проверки диодов, проверки целостности цепи и даже температуры даст вам большое преимущество в полевых условиях. Ничего особенного в том, чтобы иметь все это, скорее, норма, и на то тоже есть причина.

    Обзор лучших мультиметров для электриков

    Мы разработали для электриков самые популярные мультиметры на рынке. Они организованы упорядоченным образом со всеми предлагаемыми функциями и задержками. Тогда давай учиться.

    1. Мультиметр Fluke 117 для электриков с истинным среднеквадратичным значением

    Отличительные особенности

    Являясь частью серии Fluke 110, модель 117 отличается отличным качеством сборки, чтобы выдерживать жесткие условия эксплуатации. Созданный из лучших материалов, он устойчив к ударам от обычных падений. Эргономичный дизайн позволяет каждому удобно держать его в руках. Это делает работу с устройством комфортной.

    Этот легкий мультиметр имеет функцию бесконтактного определения напряжения, которая является функцией безопасности, на которую вы можете положиться. Функция автоматического удержания позволяет сохранять результаты, пока вы можете выполнять следующие наблюдения. Как электрик, вы хотите получить максимально точный результат, функция True RMS Fluke дает вам это преимущество.

    Светодиодный дисплей с подсветкой высокого разрешения позволяет снимать показания без нагрузки на глаза даже в темных условиях работы. Низкое входное сопротивление предотвращает любые ложные показания. Устройство имеет рейтинг безопасности CAT III.

    Не только электрики, но и техники легкой промышленности и HVAC также могут использовать эту машину для своей работы. Вы можете получить средние значения тока, напряжения, емкости и частоты с большой точностью. Не говоря уже о том, что на него распространяется трехлетняя гарантия, что делает его надежным.

    Отстающие

    У вас проблемы с измерением тока при низких значениях, таких как микроампер или миллиампер. Дисплей также немного теряет контраст при определенных углах. У него также нет оценок безопасности CAT IV.

    Проверить на Amazon



    2. Промышленный цифровой мультиметр Amprobe AM-570 с истинным среднеквадратичным значением.

    Отличительные особенности

    Amprobe AM-570 — отличное универсальное устройство с солидным качеством сборки. Он может измерять напряжение постоянного и переменного тока до 1000 В, а также емкость, частоту, сопротивление и температуру. Функция двойной термопары позволяет снимать показания температуры для систем отопления, вентиляции и кондиционирования воздуха.

    Функция бесконтактного определения напряжения была введена компанией Amprobe в качестве меры безопасности. Также присутствуют фильтры нижних частот, чтобы блокировать любое напряжение переменного тока с частотой более 1 кГц. Режим низкого импеданса позволяет обнаруживать фантомные напряжения и снимать их.

    Экран с подсветкой отображает до 6000 единиц. Существует режим двойного дисплея, в котором пользователи могут сравнивать предыдущие результаты с их текущими значениями. Режим Max / Min дает вам более высокие и низкие значения, это также относится и к температуре.

    Мультиметр имеет уровень безопасности CAT-IV / CAT-III. Благодаря функциям истинного среднеквадратичного значения, устройство дает результаты с большой точностью. Он также имеет светодиодный фонарик. Это идеальное устройство для размещения вашей компании в любом доме или в любой среде легкой промышленности, где вы можете выполнять различные работы с помощью всего одного устройства.

    Отстающие

    Функция бесконтактного определения напряжения — это здорово, но она составляет всего 8 мм, что очень мало. токоизмерительные клещи обеспечивает. Также наблюдается медленная работа автоматического выбора диапазона. Подсветка иногда временно отключается.

    Проверить на Amazon



    3. Комплект для электрических испытаний с мультиметром Klein Tools.

    Отличительные особенности

    Klein, будьте одним из лучших производителей измерительных приборов, никогда не идите на компромисс в отношении качества и характеристик. В упомянутые мультиметры они добавили множество функций, которые могут быть самыми важными для любого электрика. Прежде всего, этот измеритель способен измерять любые формы тока и напряжения, такие как напряжение переменного или постоянного тока, постоянный ток и сопротивление.

    Первое, что придет вам в голову, — это безопасность инструмента при его использовании. Klein обеспечивает безопасность с помощью CAT III 600 В, класс 2 и двойной изоляцией, что означает, что вы все в безопасности, независимо от того, имеете ли вы дело с более низким или более высоким током.

    Самое приятное — это зеленый яркий светодиод, он показывает, работает мультиметр или нет. Этот светодиод становится КРАСНЫМ, когда измеритель обнаруживает любое напряжение. он также издает звук, поэтому обнаружение становится намного проще.

    В нем используется мощная батарея, для продления срока службы батареи есть функция автоматического отключения, которая отключает инструмент, когда вы не работаете с мультиметром. кнопка ВКЛ / ВЫКЛ с цифровым управлением обеспечивает больший контроль над инструментом.

    Некоторые из заслуживающих упоминания функций: как проводка Тестер, чтобы проверить исправность или неисправность проводки, выявив обрыв заземления или обрыв нейтрали. Он также сообщит вам об открытых жарких условиях, а также о горячем или заземленном реверсе, когда это необходимо.

     Отстающие

    Плохо то, что вы не получите от производителей четких или надлежащих инструкций по правильной эксплуатации счетчика. Поводки дешевы и иногда бывают с дефектами.

    Товар не был найден.



    4. Электрический усилитель цифрового мультиметра BTMETER BT-39C True RMS

    Отличительные особенности

    BTMETER имеет широкий спектр применения в области электротехники для технических специалистов. Измеритель может точно измерять напряжение постоянного тока в диапазоне от 6000 мВ до 600 В, напряжение переменного тока до 6000 В, емкость от 9.999 нФ до 99.99 мФ, сопротивление, рабочий цикл и даже температуру. Испытания на непрерывность также можно выполнять с помощью этого устройства.

    Дисплей имеет функцию адаптивного управления яркостью, которая автоматически адаптирует свет дисплея в соответствии с окружающей средой. Текущую температуру окружающей среды также можно получить, нажав кнопку. Функция автоматического выключения экономит заряд аккумулятора, если вы забыли его выключить.

    Здесь представлена ​​функция обнуления, в то время как работа с функцией обнуления микропрограмм даст вам более точный результат. Защита от перегрузки присутствует в ситуациях перегрузки. Вы можете сохранить данные предыдущих результатов, чтобы сравнить их с существующими.

    Технология True RMS обеспечивает высочайший уровень точности измерителя. Прикрепленный магнит на спине позволяет пользователю повесить его на металлические поверхности. Этот мультиметр был разработан специально для использования в домашних условиях, в школах и даже на промышленных предприятиях.

    Отстающие

    В режиме автоматического выбора диапазона устройство работает немного медленно. Боковой держатель зонда кажется неудобным, но это зависит от людей.

    Проверить на Amazon



    5. Цифровой мультиметр Bside Electricians, 3-строчный дисплей, большой экран, истинное среднеквадратичное значение 8000.

    Отличительные особенности

    Цифровой мультиметр Bside имеет экран с высоким разрешением, который позволяет вам видеть результаты теста в трех разных строках. Вы можете видеть сопротивление, частоту и напряжение или температуру одновременно в 3 разных положениях. У него также есть EBTN, что означает улучшенный нематический ЖК-дисплей со скрученным фоном, который снижает раздражение глаз.

    Устройство может измерять переменное / постоянное напряжение, ток, сопротивление, емкость, частоту, тест диодов, NCV и рабочий цикл в широком диапазоне измерений. Одной из выдающихся особенностей этого устройства является функция VFC, которая позволяет измерять выходное напряжение инверторов. Технология True RMS обеспечивает максимальную точность при всех достигнутых значениях.

    Данные могут быть сохранены для дальнейшего анализа с учетом полученной приведенной стоимости. Он также имеет индикатор низкого заряда батареи, так что вы можете заменить его при необходимости. Вы можете получить импульс до 5 МГц с помощью генераторов прямоугольных сигналов. Конструкция двойного держателя зонда на задней панели дает вам преимущество.

    Отстающие

    В инструкции по эксплуатации, кажется, отсутствует информация обо всем устройстве. Некоторые пользователи также заметили, что без постоянного использования устройства иногда возникают сбои.

    Проверить на Amazon



    FAQ

    Наш топ-5 — Лучшие мультиметры для электриков

    • Top Pick — Цифровые токоизмерительные клещи Klein Tools CL800.
    • Лучший бюджет — цифровые клещи Klein Tools CL380.
    • Второе место — токоизмерительные клещи Fluke 323 True-RMS.
    • Второе место — цифровые токоизмерительные клещи Ideal 2-61.
    • Лучший выбор апгрейда — Fluke 117 Мультиметр True RMS электрика.

    Какой мультиметр самый простой в использовании?

    Наш лучший выбор, компактный цифровой мультиметр Fluke 115 с истинным среднеквадратичным значением, обладает характеристиками профессиональной модели, но при этом прост в использовании даже для новичков. Мультиметр — это основной инструмент для проверки того, что что-то электрическое не работает должным образом. Он измеряет напряжение, сопротивление или ток в электрических цепях.

    Нужен ли мне мультиметр с истинным среднеквадратичным значением?

    Если вам нужно измерить напряжение или ток сигналов переменного тока, которые не являются чистыми синусоидальными волнами, например, когда вы измеряете выходной сигнал регуляторов двигателя с регулируемой скоростью или регулируемого регулятора нагрева, то вам понадобится измеритель «истинного среднеквадратичного значения».

    Стоят ли мультиметры Fluke своих денег?

    Фирменный мультиметр того стоит. Мультиметры Fluke — одни из самых надежных. Они реагируют быстрее, чем самые дешевые цифровые мультиметры, и у большинства из них есть аналоговая гистограмма, которая пытается связать график между аналоговыми и цифровыми измерителями и лучше, чем чисто цифровые показания.

    В чем разница между Fluke 115 и 117?

    Fluke 115 и Fluke 117 — это мультиметры с истинным среднеквадратичным значением с большими дисплеями 3-1 / 2 разряда / 6,000 отсчетов. Основные характеристики этих счетчиков практически одинаковы. … Fluke 115 не обладает ни одной из этих функций — это единственное реальное различие между двумя измерителями.

    Что мне покупать: токоизмерительные клещи или мультиметр?

    Если вы просто хотите измерить ток, идеально подходят токоизмерительные клещи, но для других измерений, таких как напряжение, сопротивление и частота, предпочтительнее использовать мультиметр для лучшего разрешения и точности. Если вы заботитесь о безопасности, токоизмерительные клещи могут быть лучшим инструментом для вас, так как они безопаснее, чем мультиметр.

    Какой мультиметр лучше аналоговый или цифровой?

    Поскольку цифровые мультиметры, как правило, более точны, чем аналоговые аналоги, это привело к росту популярности цифровых мультиметров, в то время как спрос на аналоговые мультиметры снизился. С другой стороны, цифровые мультиметры, как правило, намного дороже своих аналоговых аналогов.

    Что означает подсчет TRMS 6000?

    Счетчики: разрешение цифрового мультиметра также указывается в количестве отсчетов. Более высокие значения счета обеспечивают лучшее разрешение для определенных измерений. … Fluke предлагает 3½-разрядные цифровые мультиметры с числом отсчетов до 6000 (что означает максимальное значение 5999 на дисплее) и 4½-разрядные мультиметры с отсчетом до 20000 или 50000.

    Что такое истинное среднеквадратичное значение измерителя?

    Мультиметры с истинным среднеквадратичным значением измеряют «нагревательный» потенциал приложенного напряжения. В отличие от измерения «среднего отклика», истинное среднеквадратичное измерение используется для определения мощности, рассеиваемой в резисторе. … Измеряется только «теплотворная способность» составляющих переменного тока входного сигнала (постоянный ток отклоняется).

    Что означает истинное среднеквадратичное значение в мультиметре?

    Истинный среднеквадратичный
    27 февраля 2019 г. RMS означает среднеквадратическое значение, а TRMS (True RMS) — истинное среднеквадратичное значение. Приборы TRMS намного точнее, чем RMS при измерении переменного тока. Вот почему все мультиметры в каталоге PROMAX имеют возможности измерения True RMS.

    Кляйн хороший мультиметр?

    Klein производит одни из самых прочных и лучших цифровых мультиметров (цифровых мультиметров), и они доступны по цене за небольшую часть стоимости некоторых известных брендов. … В общем, когда вы выбираете Klein, вы можете рассчитывать на качественный и недорогой мультиметр, который не экономит на безопасности или функциях.

    Хороши ли дешевые мультиметры?

    Дешевые счетчики, безусловно, достаточно хороши, даже если вы получаете то, за что платите, как и следовало ожидать. Пока у вас открыт счетчик, вы можете взломать его, чтобы получить Wi-Fi. Или, если хотите, последовательный порт.

    Как проверить, работает ли мой мультиметр?

    Поверните циферблат мультиметра, чтобы он измерял напряжение, а не сопротивление. Поместите красный зонд напротив положительной клеммы аккумулятора. Коснитесь черным щупом отрицательной клеммы. Убедитесь, что мультиметр обеспечивает показание 9 В или очень близкое к нему.

    Q: Что такое проверка на непрерывность?

    Ответ: Всякий раз, когда есть полный путь для прохождения тока, этот сценарий называется проверкой целостности цепей. В наши дни цифровые мультиметры могут легко проверить целостность цепи. Предохранители, переключатели или электрические соединения имеют в себе целостность. Обычно звуковой сигнал мультиметра указывает на обрыв цепи.

    Не все мультиметры могут выполнять проверку целостности цепи.

    Q: Как записаться проверьте, есть ли мультиметрг работает правильно?

    Ответ: Есть несколько техник. Сначала вы можете проверить свой мультиметр, установив его на минимальное сопротивление, после чего вам нужно соединить красный и черный щупы. Он должен иметь значение «0», значит, он работает нормально.

    Вы также можете найти сопротивление известного резистора. Если мультиметр показал значение, очень близкое к фактическому, значит, он работает нормально.

    Q: К чему относится функция «счетчик» на дисплее?

    Ответ: В общих чертах можно сказать, что чем выше значение счета, тем более точное значение будет отображаться для мультиметра.

    Заключение

    Производители не дали пользователям возможности выбрать лучший мультиметр для электриков. Они добавили так много эксклюзивных и важных функций и постоянно работают день и ночь над исследованиями и разработками, чтобы улучшить характеристики устройств. Мы здесь, чтобы помочь вам определиться с точки зрения наших экспертов.

    Если бы нам действительно нужно было выбрать один из множества, то Fluke 117 был бы прекрасным выбором. Благодаря великолепной конструкции, разнообразным приложениям и 3-летней гарантии Fluke, безусловно, предоставила лучшее из этого бюджета. Amprobe & BTMETER стоит сразу за fluke с похожими функциями, а также надежностью, чтобы доставить вам максимальное удовольствие.

    Все представленные выше мультиметры имеют очень тонкие различия между ними. Так что в конечном итоге выбор остается за вами. Главное, что вы должны придавать, — это тип работы, которую вы будете выполнять, и функции, которые будут вам полезны. Анализ ваших потребностей — ключ к выбору лучшего мультиметра для электриков.

    Портативный цифровой мультиметр

    Цифровыми мультиметрами (тестерами) называются комбинированные электроизмерительные приборы, которые могут выполнять несколько функций. Их отличием от аналоговых устройств, является то, что индикация результатов измерений осуществляется с помощью жидкокристаллических дисплеев. При помощи цифровых мультиметров можно измерить напряжение, силу тока и электрическое сопротивление. Эти многофункциональные приборы позволяют проверять цепи на обрыв (многие из таких моделей снабжены звуковой сигнализацией), а также тестировать по различным параметрам такие полупроводниковые приборы, как диоды и транзисторы. Некоторые профессиональные модели тестеров мультиметров, снабжены функциями измерения емкости, индуктивности, частоты и даже температуры.

    Для того чтобы можно было осуществлять выбор единиц измерения, цифровые тестеры оборудованы многопозиционными ручными переключателями. Питание этих приборов осуществляется от портативных источников постоянного тока. Цифровые мультиметры нашли широкое применение как среди профессионалов в сфере электроники и радиотехники, так и в обиходе, где с их помощью зачастую удается обнаружить простые неполадки различных бытовых приборов.

    Современные цифровые мультиметры

    Сейчас промышленность выпускает немало разновидностей цифровых мультиметров, и поэтому не очень сведущими в электротехнике и радиотехнике людям часто бывает не так уж и просто определиться с выбором того или иного прибора. Некоторые потенциальные их пользователи стараются ориентироваться на такой показатель, как известность производителя, однако на самом деле это не совсем правильно. Дело в том, что «сердцем» и «мозгом» практически всех современных цифровых мультиметров являются специализированные микросхемы, отличающиеся высокой степенью качества и надежности, и поэтому аналогичные по функционалу изделия всемирно известных и малоизвестных компаний отличатся, по большому счету, только ценой. Приобретая более дорогой тестер фирмы, название которой «на слуху», покупатели чаще всего просто переплачивают за «раскрученный» бренд.

    Разумный и рациональный подход к выбору цифрового мультиметра состоит в том, что в первую очередь следует определиться с теми задачами, выполнение которых от него понадобится на практике. Это означает, что если тестер приобретается для использования в быту, то нет смысла покупать устройство, снабженное множеством функций: большинство из них просто никогда не понадобятся.

    Следует приобретать только те цифровые мультиметры, которые сертифицированы Ростестом (на их корпуса наносятся соответствующие значки). Кроме того, необходимо обратить внимание на качество сборки и эргономические характеристики приборов.

    Что касается технических параметров, на которые следует обратить внимание при выборе цифровых мультиметров, то одним из ведущих является предел измерений того или иного параметра, который требуется определить. При этом нужно иметь в виду, что для удобства пользования этими приборами пределы измерений разбиваются на диапазоны. Немаловажную роль играет также и погрешность измерений, которая выражается в процентах. Чем она меньше – тем лучше, однако следует иметь в виду, что это напрямую отражается на цене приборов. Следует также учитывать и разрядность дисплея цифрового мультиметра.

    Что такое цифровой мультиметр?

    Цифровой мультиметр, или цифровой мультиметр, измеряет и проверяет несколько электрических воздействий, включая напряжение, ток и сопротивление. Это повседневный диагностический инструмент, используемый техниками и инженерами-электриками, сочетающий в себе функции вольтметра, амперметра и омметра. Цифровой мультиметр обычно включает в себя щупы, зажимы или провода, которые вставляются во входы на приборе, а затем подключаются к тестируемому устройству для выполнения измерения.

    Для чего используются цифровые мультиметры?

    Цифровой мультиметр в основном используется для проверки одного из трех факторов закона Ома: напряжения (вольт), силы тока (ампер) и сопротивления (ом).Это простое уравнение, приведенное ниже, обычно используется инженерами-электриками во время диагностических испытаний.

    В = I x R

    В = напряжение

    I = ток

    R = сопротивление

    Инженеры в лаборатории и в полевых условиях также используют цифровые мультиметры для проверки состояния системы или цепи в целях безопасности. Например, напряжение свыше 42 В или ток свыше 10 мА могут вызывать болезненные удары током, а в некоторых случаях даже летальный исход. Сопротивления также рассчитаны на определенную мощность (ватты) и могут нагреваться при работе с более высокими токами и напряжениями.Цифровые мультиметры, по сути, помогают инженерам убедиться, что тестируемое устройство безопасно для работы.

    Типы цифровых мультиметров

    Цифровой мультиметр общего назначения

    Мультиметр общего назначения Используется Используется для Форм-фактор Обзор
    Новички и любители Устранение неполадок в простых цепях и общее представление о том, что работает, а что нет. Портативный Они не обеспечивают высокой степени точности, но показания надежны.

    Часто используемые любителями, эти цифровые мультиметры измеряют напряжение, сопротивление, непрерывность и ток для устранения неполадок в простых цепях. Они не обеспечивают высокой степени точности — только общее представление о том, что работает. Простота является ключевым моментом, а показания надежны.

    Портативный цифровой мультиметр

    Ручные цифровые мультиметры
    Портативный цифровой мультиметр Используется Используется для Форм-фактор Обзор
    Электрики, электрики и специалисты по ОВиК Проведите измерения и устраните неполадки потенциально опасной системы в полевых условиях. Портативный следует использовать, когда требуется мобильность.

    Портативные цифровые мультиметры, также известные как цифровые вольтметры, используются электриками, подрядчиками по электротехнике и специалистами по ОВКВ для проведения измерений и устранения неполадок в потенциально опасных системах в полевых условиях. Ручные цифровые мультиметры следует использовать, когда требуется мобильность.

    Усовершенствованный цифровой мультиметр

    Усовершенствованный цифровой мультиметр Используется Используется для Форм-фактор Обзор
    Инженеры-электрики и электронщики Выполняйте более сложные измерения и получайте уверенность в своих проектах. Столешница Эти цифровые мультиметры чрезвычайно точны и имеют множество расширенных функций

    Эти приборы, также известные как настольные цифровые мультиметры или коммерческие цифровые мультиметры, используются инженерами-электриками и электронщиками для выполнения более сложных измерений и получения уверенности в своих конструкциях. Эти приборы чрезвычайно точны и обладают множеством расширенных функций, включая возможность программирования автоматизации, замедления или ускорения измерений для наблюдения за низкоуровневым или переходным поведением сигнала, а также взаимодействие с другими приборами.

    Компактный цифровой мультиметр

    Компактный цифровой мультиметр Используется Используется для Форм-фактор Обзор
    Инженеры-электрики и электронщики Выполняйте более сложные измерения и получайте уверенность в своих проектах. Установка в стойку Используется, когда необходимы точные измерения, но место ограничено.



    Эти многоканальные мультиметры используются в производстве, когда необходимы точные измерения, но пространство для оборудования ограничено.Они встраивают карты с переключателями и мультиплексорами, чтобы «втиснуть» десятки или даже сотни каналов в один мейнфрейм.

    Цифровой мультиметр в сравнении с осциллографом

     Цифровой мультиметр позволяет считывать напряжение в любой момент времени, а осциллографы показывают, как напряжение изменяется во времени, графически отображая форму сигнала. Осциллографы часто используются вместо цифровых мультиметров при поиске и устранении неисправностей в более сложных цепях.

    Цифровой мультиметр Используется для: Тип цепи:
    Считать напряжение в любой момент времени. Простые схемы
    Осциллограф Используется для: Тип цепи:
    Измерьте изменение напряжения во времени. Сложные схемы

    Как выбрать цифровой мультиметр

    Когда дело доходит до выбора правильного цифрового мультиметра для вашего приложения, необходимо учитывать ряд соображений, начиная с того, где вы будете его использовать.Вы также захотите оценить точность, скорость и количество каналов, необходимых для того, чтобы инструмент соответствовал требованиям вашей работы.

    Как найти лучший цифровой мультиметр для ваших нужд

    Как пользоваться цифровым мультиметром

    Цифровой мультиметр очень легко настроить и использовать для проведения тестов в лаборатории. Просто выполните шесть шагов ниже, чтобы настроить цифровой мультиметр и начать измерение тестируемого устройства (ИУ).

    1. Осмотрите цифровой мультиметр и тестируемое устройство на наличие признаков физического повреждения.

    2. Вставьте соответствующие датчики во входы цифрового мультиметра (для простоты использования датчики и входы обычно имеют цветовую маркировку).

    3. Установите цифровой мультиметр в режим сопротивления, напряжения или тока в зависимости от того, что вы измеряете.

    4. Проверьте правильность работы цифрового мультиметра с известным источником напряжения.

    5. Поднесите кончики щупов или зажимов к положительным и отрицательным клеммам тестируемого устройства, чтобы выполнить измерения.

    6. Во время работы следите за предупреждениями о безопасности на экране цифрового мультиметра.

    Примечание. Приведенные выше шаги охватывают основы использования цифрового мультиметра, но инженерам всегда следует обращаться к руководству по эксплуатации для конкретной модели, прежде чем приступать к работе с цифровым мультиметром, чтобы обеспечить безопасность и точность измерений.

    Ресурсы цифрового мультиметра

    Готовы поднять свои знания цифрового мультиметра на новый уровень? Узнайте больше о цифровых мультиметрах и о том, как их использовать, в учебном центре Tektronix, где вы можете найти эти и многие другие ресурсы:

    Если вы подумываете о покупке усовершенствованного цифрового мультиметра, просмотрите нашу сравнительную таблицу цифровых мультиметров, просмотрите нашу коллекцию цифровых мультиметров или запросите демонстрацию продукта.

    Как пользоваться цифровым мультиметром

    Цифровой мультиметр — незаменимый инструмент для тестирования, диагностики и поиска неисправностей в электрических цепях, компонентах и ​​устройствах. Первый цифровой мультиметр был представлен в конце 1970-х годов и оказался гораздо более точным и надежным, чем старые аналоговые измерители на основе стрелки. Он используется в основном для измерения напряжения (вольт), силы тока (ампер) и сопротивления (ом). Но это только начало того, что может сделать этот удивительно полезный инструмент.

    🔨 Ты любишь крутые сборки. И мы тоже. Давайте вместе делать крутые штуки.

    Вот пять распространенных вариантов использования цифрового мультиметра. Примечание. Эти инструкции применимы к большинству мультиметров. Однако точные процедуры и то, как отображается экран, могут немного отличаться в зависимости от характеристик и функций вашего конкретного устройства.


    Лучшие мультиметры

    Мультиметр EX470 и инфракрасный термометр

    Компактный мультиметр Fluke 115

    Электрический тестер Fluke T5600

    Цифровые клещи CL380

    💡Предупреждение: работа с электричеством и электрическими компонентами может быть потенциально опасной.При выполнении электрических измерений необходимо соблюдать крайние меры предосторожности. Перед использованием цифрового мультиметра обязательно прочтите и полностью уясните инструкции и предупреждения, изложенные в руководстве пользователя.

    Прежде чем с головой погрузиться в изучение нового мультиметра, прочтите также вводные статьи Fluke по мультиметрам. Они дадут вам подробное изложение того, что такое мультиметр, а также обо всем, что он может сделать, и продолжайте читать, чтобы получить несколько советов от наших любимых электриков.

    Проверка батарей Свежий аккумулятор будет выдавать чуть больше своего номинального напряжения (для этого аккумулятора 1,5 вольта). Обратите внимание, что у этого счетчика есть две отдельные настройки: одна для вольт переменного тока, а другая для вольт постоянного тока

    . Тревор Рааб

    Начиная с самого простого теста, используйте режим измерения напряжения на вашем измерителе, чтобы проверить выходную мощность батареи. Сначала подключите черный щуп измерителя к разъему с маркировкой — COM (общий).Вставьте красный щуп в гнездо с надписью Volts или +V (рядом с V вы также можете увидеть символ, похожий на перевернутую подкову, мы доберемся до этого через минуту). Большинство современных измерителей делают эту установку практически надежной благодаря цветовой маркировке разъемов. Черный общий щуп входит в блэкджек; красный щуп входит в красный разъем. Теперь поверните поворотный переключатель (циферблат) в положение Вольт постоянного тока; потому что батареи обеспечивают постоянный ток (DC), а не переменный ток (AC).

    Поднесите кончик красного щупа к положительной (+) клемме аккумулятора, обращенной наружу, а черный щуп — к отрицательной (-) клемме, обращенной внутрь.Напряжение батареи будет отображаться на экране дисплея измерителя. Например, полностью заряженная батарея типа АА должна иметь показание не менее 1,5 вольт. И вы можете использовать свой мультиметр для проверки практически любой батареи, от ААА до автомобильных аккумуляторов.

    Обратите внимание, что вышеупомянутый метод проверяет только напряжение, а не способность батареи обеспечивать ток под нагрузкой. Тест дает вам приблизительное представление о том, исправна ли батарея, разряжена или ее нужно зарядить.

    Проверка электрических розеток Показания напряжения в розетке в современном доме обычно варьируются от 110 вольт до чуть более 120 вольт.Из-за возможности поражения электрическим током при выполнении этого теста соблюдайте крайнюю осторожность.

    Тревор Рааб

    Вот как определить, обеспечивают ли настенные розетки в вашем доме правильное напряжение, которое в большинстве современных домов составляет 120 вольт. Подключите черный щуп к черному COM-разъему измерителя, а красный щуп к красному разъему Volts. Затем поверните поворотный переключатель в положение Volts AC (Vac), что также обозначено волнистой линией на циферблате.

    Этот контент импортирован из {embed-name}.Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

    Вставьте кончик красного зонда в более короткую (горячую) из двух вертикальных прорезей на выпускном отверстии. Вставьте черный щуп в более длинный слот (нейтральный). Проверьте показания на экране счетчика. Правильно функционирующая розетка должна выдавать напряжение от 110 до 120 вольт. Затем извлеките черный щуп из розетки — оставьте красный щуп на месте — и вставьте черный щуп в маленькое круглое отверстие (заземление) под двумя прорезями.Чтение должно остаться прежним. Если это не так, розетка неправильно подключена или, возможно, отсутствует заземление; вызвать электрика.

    Проверка настенного выключателя

    Неисправен потолочный светильник? Вот как определить, связана ли проблема с его переключателем. Сначала отключите питание переключателя, снимите крышку и отсоедините переключатель от проводов. Прежде чем отсоединять провода, пометьте их или сделайте снимок с помощью телефона, чтобы убедиться, что вы правильно подключили их.Ослабьте винты клемм переключателя, отцепите от них провода и снимите переключатель.

    Поверните лимб измерителя в положение Ом. Установите диапазон сопротивления на X1. Пропустите этот шаг, если ваш измеритель имеет автоматический выбор диапазона (вы можете сказать, что у вас есть автоматический выбор диапазона, если вы повернете циферблат в положение настройки напряжения переменного тока (Vac), слово «авто» появится на экране). Подключите черный щуп к разъему COM, а красный щуп к красному разъему V.

    Для проверки однополюсного выключателя (самого простого типа, имеет два латунных винта и один зеленый винт).Переведите переключатель в положение «Выкл.». Теперь прикоснитесь щупами измерителя к латунным винтовым клеммам сбоку переключателя — не имеет значения, какой щуп к какому винту прикасается.

    При выключенном выключателе вы должны получить показание OL (вы также можете получить другие показания, такие как 99999 или символ, подобный этому I, или даже этот: L). Это означает перегрузку или перегрузку; сопротивление настолько велико, что его невозможно измерить. Поначалу это кажется бессмысленным (можно подумать, что измеритель покажет ноль омов), но измеритель сообщает вам, что, когда внутренние контакты внутри переключателя не соприкасаются, сопротивление на разомкнутых контактах настолько велико, что метр не может прочитать его.Теперь включите переключатель, и измеритель должен показывать менее одного ома. Если этого не происходит, переключатель неисправен и подлежит замене.

    Еще один простой тест — повернуть шкалу индикатора в положение непрерывности. Это означает непрерывный электрический путь. Символ непрерывности на лицевой стороне измерителя представляет собой клиновидную форму, указывающую на шумовые волны, исходящие из точки. Подсоедините мультиметр к контактам переключателя и поверните переключатель вверх и вниз. Переключатель исправен, если глюкометр издает звуковой сигнал, когда переключатель находится в положении «Вкл.».Переключатель неисправен, если глюкометр не издает звуковой сигнал, когда переключатель находится в положении «Вкл.».

    Проверка удлинителей Обратите внимание на чтение О.Л. на лицевой стороне счетчика. Это не показания нуля Ом. Когда один щуп измерительного прибора касается розетки заземления, а другой щуп преднамеренно касается пластика, измеритель описывает состояние, при котором сопротивление настолько велико, что он не может его прочитать. Обратитесь к руководству по эксплуатации вашего измерителя, чтобы узнать, что будет отображаться на измерителе, когда показания выходят за пределы, превышают пределы или бесконечны в омах.

    Тревор Рааб

    Разумно время от времени использовать свой мультиметр для проверки старых удлинителей, потому что поврежденные шнуры могут ударить вас током или стать причиной возгорания. Начните с отключения удлинителя от стены и поворота шкалы измерителя в положение Ом.

    Чтобы проверить заземление шнура, вставьте красный щуп в маленькое отверстие на гнездовом конце шнура. Затем прикоснитесь черным щупом к круглому (заземленному) штырю, выступающему из вилки. Непрерывная цепь, измеренная с этих двух концов, будет иметь сопротивление.8 Ом или даже меньше. Теперь прикоснитесь красным щупом к каждому из плоских штырей на охватываемом конце, чтобы убедиться в показаниях O.L. При таком анализе шнура должна быть разомкнутая цепь; не должно быть контакта между проводом, который соединяет контакт заземления, и любым из двух других проводов внутри шнура.

    Затем вставьте красный щуп в короткую (горячую) прорезь на гнездовом конце шнура. Прикоснитесь черным щупом к узкому плоскому штырю на вилочном конце. Электрическая непрерывность через шнур будет иметь сопротивление .8 Ом или меньше. Затем прикоснитесь черным щупом к широкому плоскому штырю, а затем к круглому штырю, измеритель не должен показывать непрерывности и O.L. для чтения в этих двух положениях.

    Наконец, возьмите красный щуп и вставьте его в более длинную (нейтральную) прорезь на охватывающем конце шнура. Возьмите черный щуп и коснитесь широкого плоского штыря. Неразрывность будет иметь сопротивление 0,8 Ом или меньше. Прикоснитесь черным щупом к узкому штырю, а затем к круглому штырю, чтобы получить O.L. чтение.

    Убедившись, что шнур не имеет коротких замыканий, запустите проверку напряжения.Вставьте шнур в электрическую розетку и поверните циферблат измерителя в положение Вольт переменного тока. Вставьте черный щуп в круглое отверстие на охватывающем конце шнура и вставьте красный щуп в узкую прорезь. Вы должны получить показания, близкие к 120 вольтам. Теперь переместите красный щуп в более длинный (нейтральный) слот, чтобы подтвердить показания около 0,1 милливольта (существует незначительное напряжение между землей и нейтралью розетки и землей и нейтралью шнура).

    Оставьте красный щуп в более длинном слоте и переместите черный щуп в более короткий слот, чтобы получить показания напряжения около 120 вольт, подтверждающие, что удлинитель находится в хорошем состоянии.

    Измерение температуры

    Помимо всех своих удивительных электрических испытаний, большинство современных мультиметров также могут снимать показания температуры. Просто поверните диск измерителя в температурный режим, затем нажмите кнопку выбора, чтобы переключиться между градусами Фаренгейта и Цельсия.

    Вставьте термопару в прибор для измерения температуры воздуха или вставьте датчик температуры для измерения температуры жидкостей, гелей или для отслеживания температуры поверхности осушителя газа. Вы можете наблюдать за температурным циклом прибора, не прикасаясь к нему рукой.

    А теперь несколько советов от электрика

    Дэвид Шапиро — главный электрик в пригороде Вашингтона, округ Колумбия, и один из самых умных парней, которых мы знаем. Он входит в состав различных комитетов по разработке электрических норм и написал книгу об электрических системах старых домов. Это считается окончательной работой по теме. Вот восемь ключевых предостерегающих советов Шапиро по безопасной работе с глюкометром.

    1. Выработайте привычку держать пальцы на пластиковых и резиновых деталях измерителя, чтобы избежать контакта с металлическими поверхностями, находящимися под напряжением.
    2. Надевайте защитные очки при проведении электрических испытаний, особенно для защиты себя в случае возникновения электрической вспышки.
    3. Красный против черного: Измеритель будет работать правильно, если вы перепутаете, какой щуп подключается к какому разъему, но возьмите за привычку подключать красный к красному, черный к черному, чтобы приучить себя ассоциировать эти цвета с полярностью и ее символы (знаки + и — и цвета, которые сопровождают электрические клеммы и провода).
    4. Любители всегда должны работать с обесточенными системами. Если окажется, что компонент находится под напряжением (под напряжением, говоря электриком), вы можете случайно закоротить между стенкой металлического ящика и тестируемым электрическим устройством. Это может вызвать вспышку дуги, которая вас напугает. Это также может вызвать у вас неприятный шок, ожог или сжечь электрический компонент. Если это не было повреждено раньше, это будет сейчас. В худшем случае вас может убить удар током.
    5. Да, рекомендуется проверять удлинитель на непрерывность и импеданс, но регулярно осматривайте шнуры визуально, проверяя на наличие порезов, истертых или раздавленных участков.
    6. Знай свой глюкометр. Знайте, что означают символы на его лицевой стороне, и когда эти символы появляются на экране, ясно помните, на что вы смотрите. Например, некоторые счетчики могут показывать 99999,99 вместо O.L. Первое, с чего следует начать работу с вашим измерителем, — это его руководство пользователя.
    7. Обычно счетчик не ломается, когда его показания прекращаются (при условии, что у него хорошая батарея). Возможно, вы перегорели его предохранитель. Прочтите руководство о том, как заменить предохранитель (обычно он находится за небольшим лючком, прикрепленным крошечными винтами).Замените предохранитель на предохранитель того же размера, прикрепите панель и продолжайте.
    8. Температура: Когда электрические части, такие как выключатели, проводка и розетки, нагреваются, это обычно указывает на проблему. «Я всегда говорю покупателям: если она теплее детской бутылочки, обратите внимание». Сейчас не время и не место для любительских ремонтных работ. Отключите питание цепи и вызовите электрика.
      1. Джозеф Труини Джо — бывший плотник и краснодеревщик, который много пишет о ремонте, обработке дерева и инструментах.

        Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

        Введение в измерительный прибор: что такое мультиметр?

        Мультиметр — это измерительный прибор, практически незаменимый в электронике. Не можете понять, что пошло не так в вашей схеме? Не волнуйтесь! Мультиметр выполнит эту работу и поможет вам устранить эту проблему.

        Прежде чем мы начнем изучать мультиметры сегодня, вот некоторые основные понятия, которые вы должны знать, прежде чем мы сможем это сделать:

        • Напряжение: разница заряда между двумя точками.
        • Ток: Поток электрических зарядов.
        • Сопротивление: Мера сопротивления протеканию тока.

        Если вам нужны какие-либо сведения об этих концепциях, загляните в эти блоги!

        Оставив это в стороне, теперь мы можем перейти к тому, что будет рассмотрено в этой теме:

        • Обзор мультиметра
        • Как измерять напряжение, ток и сопротивление?
        • Рекомендации для мультиметра
        • Проекты с мультиметром

        Обзор мультиметра

        Что такое мультиметр?

        Мультиметр известен как мультитестер или ВОМ (вольт-омный миллиамперметр). Это универсальный электронный измерительный прибор, сочетающий в себе несколько измерительных функций. Таким образом, он сможет устранять проблемы с вашей схемой или электронными конструкциями!

        Существует два типа мультиметров, но обычный мультиметр способен измерять напряжение, ток и сопротивление. Мы рассмотрим более подробно в последней части этого руководства.

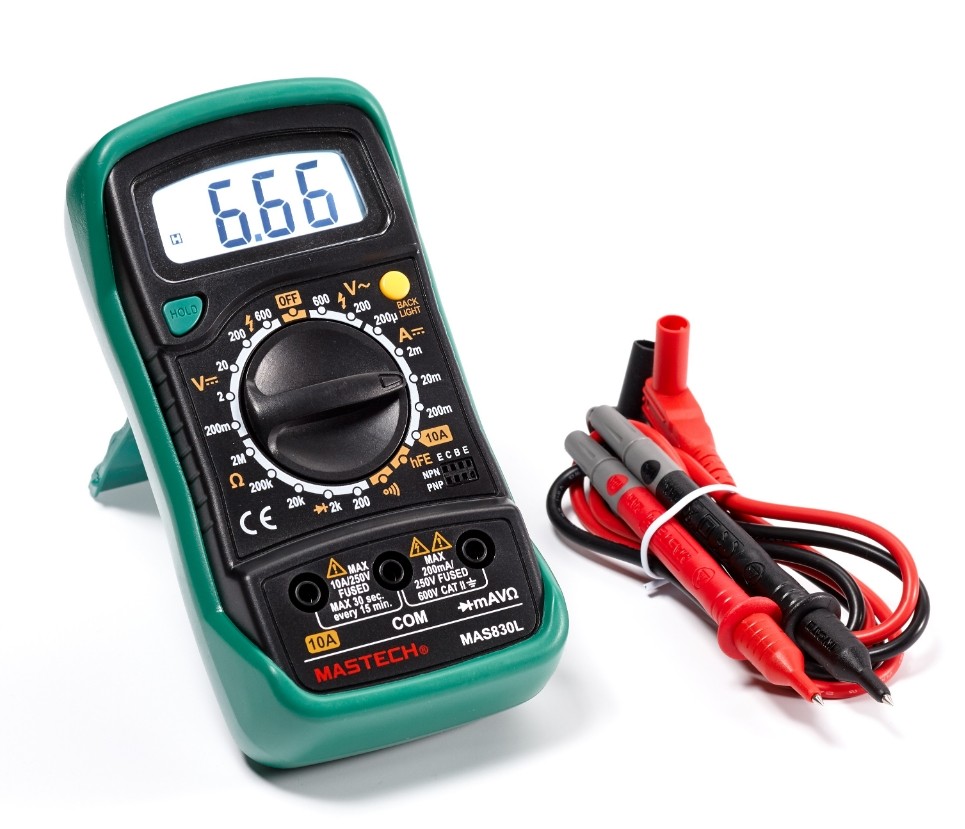

        Типичный мультиметр в настоящее время выглядит так:

        Типы мультиметров

        Хотя в наши дни мы в основном используем цифровые мультиметры, как я кратко упоминал ранее, существует два типа мультиметров:

        Давайте поговорим о разрешении в мультиметрах, прежде чем указывать их различия: Разрешение мультиметра — это наименьшая часть шкалы, которая может быть показана и зависит от масштаба.

        Аналоговый мультиметр

        Аналоговые мультиметры более чувствительны к изменениям, чем цифровые мультиметры, поэтому они могут давать более точные показания. Однако из-за того, что он настолько чувствителен, это затрудняет его чтение и приводит к задержкам.

        Типичный аналоговый мультиметр
        Цифровой мультиметр

        Разрешение мультиметра часто определяется числом разрешенных и отображаемых десятичных разрядов. Некоторые цифровые мультиметры умеют настраивать и свое разрешение!

        Детали цифрового мультиметра

        Мультиметр состоит из 3 основных частей:

        • Дисплей: здесь отображаются измерения
        • Ручка выбора: позволяет выбрать, что измерять
        • Порты: места подключения датчиков

        Он также должен быть в комплекте с щупами, и обратите внимание, что цвет не имеет значения!


        Как измерить напряжение, ток и сопротивление?

        Непрерывность

        Прежде чем мы приступим к измерениям, важно знать, как проверить целостность цепи.Непрерывность позволяет обнаруживать ошибки и устранять неполадки в цепи.

        Для этого поверните ручку на этот символ:

        Это позволит очень небольшому току течь без сопротивления. Затем вы можете приступить к касанию двух щупов вместе. Если ваша цепь подключена, вы должны услышать непрерывный звук. Если нет, то это знак для устранения неполадок!

        Примечание. Не все мультиметры имеют эту опцию, но большинство мультиметров должны ее поддерживать.

        Измерение напряжения

        Все, что вам нужно сделать, это подключить щупы и включить необходимое напряжение.Ниже приведен пример измерения напряжения батареи:

        Примечание. Ваш красный щуп должен быть подключен к положительной клемме, сделайте то же самое с черными щупами. Если нет, вы получите отрицательное чтение.

        Измерение тока

        Чтобы измерить ток, вам нужно подключить щупы в противоположность тому, что вы сделали для измерения напряжения. Это связано с тем, что ток следует измерять последовательно. Таким образом, это будет выглядеть примерно так:

        Измерение сопротивления

        Ваши щупы должны располагаться так, как если бы вы измеряли ток, просто поверните ручку до символа сопротивления.Все, что вам нужно сделать, это выбрать необходимое напряжение. Это должно выглядеть так:

        Примечание. Никогда не пытайтесь измерять сопротивление в цепи с резисторами, так как показания будут неточными.


        Рекомендации для мультиметра

        Теперь, когда мы знаем, как работает мультиметр, я буду рекомендовать 2 мультиметра, которые мы предлагаем в Seeed, и, надеюсь, вы найдете тот, который сможет удовлетворить ваши потребности!

        Цифровой измеритель емкости (34 долл. США.90)

        Наш цифровой измеритель емкости (34,90 долл. США) отличается высокой точностью измерений и широким диапазоном измерений, что делает его долговечным и высоконадежным. Мультиметр компактный, карманный и легкий! Хотя это самый простой мультиметр из рекомендуемых, он определенно удовлетворит любого новичка, который ищет удобный мультиметр!

        Что включено:

        • Цифровой мультиметр
        • Пара кабелей датчиков
        • Измерительный разъем
        • Черный пакет

        Особенности:

        • Мультиметр, удобный для начинающих
        • Высокая точность измерений, широкий диапазон измерений
        • Применение LSI: индикация низкого заряда батареи, быстрый отбор проб
        • Портативный и карманный

        DT71 Mini Digital Smart Tweezers — измеритель LCR/ESR, мультиметр, тестер SMD со встроенным генератором микросигналов (

        $59. 00 )

        Наш мини-цифровой пинцет — это инструмент для многофункциональных измерений с измерением полного дифференциального входа. Таким образом, это идеально подходит для тех, кто хочет что-то более функциональное, чем обычный мультиметр!

        Что включено:

        • Контроллер DT71
        • 2 наконечника для пинцета
        • Тестовые руки
        • Кабель для передачи данных
        • Футляр для переноски
        • Инструкции по технике безопасности

        Особенности:

        • Уникальная тройная структура: контроллер, тестовые руки и наконечники пинцета в одном! Они бывают раздельными, комбинируемыми и взаимозаменяемыми.
        • Для работы слегка коснитесь верхней части контроллера! Включает интеллектуальные функции, такие как автоматическая идентификация и автоматическое отключение.
        • Различные типы измерения: сопротивление, напряжение, индуктивность, диод и т. д.
        • Двойные встроенные перезаряжаемые литиевые батареи = время работы до 10 часов. Но для полной зарядки требуется всего 2 часа!
        • Встроенный миниатюрный генератор сигналов формы волны: выводит сигналы формы волны и помогает отлаживать, а также обеспечивать техническое обслуживание сложных электронных систем.
        • Автоматическая идентификация SMD и быстрое распознавание различных компонентов.
        • Портативный и компактный по размеру (поставляется в держателе!)
        • Оснащен OLED-экраном на поворотном на 360° контроллере, обеспечивает видимость под любым углом и интеллектуальное управление левой и правой рукой.

        Использование мультиметра в проектах

        Картофельная батарея

        Хотите сделать аккумулятор своими руками? Вот забавный проект, который вы можете попробовать зажечь лампочку, используя фрукты или овощи!

        Что вам понадобится:

        • 3 картофелины (или фрукты!)
        • 3 медных и цинковых электрода
        • 6 зажимов типа «крокодил»
        • 3 красных светодиода
        • цифровой мультиметр
        • Пьезоэлектрический зуммер
        • Звуки интересные

          ? Нажмите здесь для получения дополнительных инструкций!

          Насколько яркая ваша светящаяся палочка?

          Хотите поэкспериментировать со светящимися в темноте предметами? Не смотрите дальше! Этот проект позволяет измерять свет, излучаемый люминесцентными материалами.

          Что вам понадобится:

          • Цифровой мультиметр
          • Фоторезистор
          • 2 зажима типа «крокодил»
          • Стеклянная банка с крышкой
          • Светящиеся палочки
          • Алюминиевая фольга
          • Черная изолента
          • Дрель с дрелью крышка

          Нажмите здесь, чтобы посетить их веб-сайт для получения подробных инструкций!


          Резюме

          Это все на мультиметре! Мы обсудили, что такое мультиметр, его использование и показали вам некоторые из наших рекомендаций.Дайте нам знать, если мы помогли вам в любом случае! Мы надеемся, что после этого вы лучше разберетесь в мультиметрах!

          Продолжить чтение

          Цифровой мультиметр | Electrical4U

          Цифровой мультиметр — это испытательное оборудование, которое позволяет выполнять несколько задач электронного измерения в одном инструменте. Он также известен как вольтметр, омметр или вольтомметр. Стандартными и основными измерениями, выполняемыми мультиметром, являются измерения силы тока, напряжения и сопротивления. Кроме того, эти цифровые мультиметры выполняют множество дополнительных измерений с использованием цифровых и логических технологий. Это могут быть температура, частота, непрерывность, емкость и т. д. Новые улучшенные интегральные схемы цифрового мультиметра более эффективны, быстрее и работают с большей точностью по сравнению с аналоговым мультиметром.
          Но в случае с дополнительными функциями это не точно, но близко к чтению. Хорошим мультиметром является то, что он обеспечивает непрерывность и оснащен интеллектуальными функциями, включая возможность регистрации и графического отображения данных, а также отлично подходит для устранения неполадок.

          Детали цифрового мультиметра

          Мультиметр — это простое, но полезное устройство, состоящее всего из трех частей; Экран дисплея, ручка выбора, порты.

          Экран дисплея — имеет экран с подсветкой для лучшей визуализации. Он имеет пятизначный экран; один представляет значение знака, а остальные четыре — числовое представление.

          Ручка выбора. Как мы знаем, один мультиметр выполняет так много задач, как считывание напряжения, сопротивления и тока.Ручка выбора позволяет пользователю выбрать другую работу.

          Порт — два порта на передней панели устройства. Одним из них является порт мАОм, который позволяет измерять все три единицы измерения: ток до 200 мА, напряжение и сопротивление. Красный щуп подключается к этому порту. Другой — COM-порт, что означает общий, и он обычно подключается к -ev цепи, и к нему подключается черный щуп. Есть один конкретный порт на 10 А, который используется для измерения больших токов в цепи.

          Характеристики цифрового мультиметра

          В настоящее время на рынке доступен широкий ассортимент цифровых мультиметров . Но по своим характеристикам делает его хорошим мультиметром . Вот некоторые из функций, которые очень полезны и должны быть в мультиметре:

          Auto-Rang
          Эта функция позволяет мультиметру изменять свой внутренний диапазон в соответствии с требованиями для определения правильного напряжения, тока или сопротивления цепи. Он имеет возможность останавливать счетчик в определенном диапазоне и предотвращать перегрузку, если счетчик находится в диапазоне вольт.Такие мультиметры отличаются высоким качеством и имеют больше возможностей.

          ЖК-дисплей с подсветкой
          Это интересная функция, но она очень полезна в темноте, когда нет другого источника света для наблюдения за показаниями мультиметра.

          Auto-Off
          Это замечательная функция, но обычно она доступна в более дорогих версиях. Это позволяет пользователю забыть выключить счетчик, когда он не используется.

          Достойные зонды
          Достойные зонды — это прежде всего бонус. В мультиметрах обычно используются выводы, которые повреждаются в месте изгиба.Поэтому лучше использовать датчики, которые упрощают работу и легко заменяются в случае повреждения.

          Автополярность
          Это важная функция, которая показывает полярность тока. Когда измеряемое напряжение тока показывает положительное значение (т. е. та же полярность к подключениям счетчика) и если оно показывает отрицательное (т. е. противоположную полярность к подключениям счетчика). Такой возможности не было в аналоговом мультиметре, и измеритель отклонялся назад и реверсировал назад для точного считывания показаний.

          Учебное пособие по измерению силы тока

          Измерения напряжения и сопротивления очень просты и при необходимости могут выполняться с определенной осторожностью. Но в случае измерения тока обязательна твердая предосторожность. Чтение тока довольно сложно, потому что ток следует измерять последовательно. Для этого поток тока прерывается и цифровой мультиметр остается включенным, чтобы ток проходил через цифровой мультиметр. Остальная часть соединения такая же, как и в случае измерения напряжения и сопротивления.

          Цифровой мультиметр имеет два порта; А и мкА мА для измерения тока. Причина использования двух портов заключается в том, чтобы избежать перегрузки. В цифровом мультиметре ток должен проходить через предохранитель, и если через предохранитель проходит большой ток, он перегорает. Порт предназначен для большого тока и мкА мА для малого тока. Для измерения больших токов подключите один шнур к порту A, а другой к порту COM. Для измерения небольшого тока в цепи подключите один шнур к мкА мА, а другой к COM.При подключении необходимо учитывать еще одну вещь, а именно направление тока. Мультиметр подключен таким образом, что ток поступает из порта А и выходит из цифрового мультиметра из COM-порта, как показано на рисунке. Большинство мультиметров используют постоянный ток. Но если цепь потребляет переменный ток, вам следует использовать бесконтактный тестер, а не мультиметр.

          Мультиметр

          — обзор | Темы ScienceDirect

          Экспериментальное определение характеристик коллекторного двигателя постоянного тока

          Имея загадочный двигатель с энкодером, вы можете использовать генератор функций, осциллограф, мультиметр и, возможно, несколько резисторов и конденсаторов, чтобы оценить большинство важных свойств двигателя.Ниже приведены некоторые предлагаемые методы; вы можете быть в состоянии разработать другие.

          Сопротивление клемм
          Ом

          Вы можете измерить Ом с помощью мультиметра. Сопротивление может изменяться при вращении вала вручную, когда щетки перемещаются в новые положения на коллекторе. Вы должны записать минимальное сопротивление, которое вы можете надежно найти. Однако лучшим выбором может быть измерение тока при остановленном двигателе.

          Постоянный крутящий момент
          k t

          Вы можете измерить это, вращая вал двигателя, измеряя противоЭДС на клеммах двигателя и измеряя скорость вращения ω с помощью энкодера.Или, если потери на трение незначительны, хорошим приближением будет V nom / ω 0 . Это избавляет от необходимости вращать двигатель снаружи.

          Электрическая константа
          k e

          Идентична константе крутящего момента в единицах СИ. Постоянная крутящего момента k t часто выражается в Нм/А или мНм/А или в английских единицах, таких как унция-дюйм/А, и часто k e дается в В/об/мин. , но k t и k e имеют одинаковые числовые значения при выражении в Нм/А и Вс/рад соответственно.

          Постоянная скорости
          k с

          Просто обратная величина электрической постоянной.

          Постоянная двигателя
          k м

          Постоянная двигателя рассчитывается как km=kt/R.

          Макс. непрерывный ток
          I прод.

          Это определяется тепловыми факторами, которые нелегко измерить. Обычно он меньше половины тока останова.

          Макс. непрерывный крутящий момент
          τ cont

          Это определяется тепловыми факторами, которые нелегко измерить.Обычно он меньше половины крутящего момента.

          Демпфирование короткого замыкания
          B

          Легче всего рассчитать по оценкам R и k t : B=kt2/R.

          Индуктивность клемм
          L

          Существует несколько способов измерения индуктивности. Один из подходов состоит в том, чтобы добавить конденсатор параллельно двигателю и измерить частоту колебаний результирующей RLC-цепи. Например, вы можете построить схему, показанную на рисунке 25.15, где хорошим выбором для C может быть 0,01 или 0,1 мкФ. Двигатель действует как резистор и индуктор последовательно; обратная ЭДС не будет проблемой, потому что двигатель будет питаться малыми токами высокой частоты и, следовательно, не будет двигаться.

          Рисунок 25.15. Использование конденсатора для создания цепи RLC для измерения индуктивности двигателя.

          С помощью функционального генератора поместите прямоугольную волну с частотой 1 кГц между 0 и 5 В в указанной точке. Резистор 1 кОм ограничивает ток функционального генератора.Измерьте напряжение осциллографом в указанных местах. Вы должны увидеть затухающий колебательный отклик на вход прямоугольной волны, когда выберете правильные масштабы на осциллографе. Измерьте частоту колебательного отклика. Зная C и то, что собственная частота цепи RLC равна ωn=1/LC в рад/с, оцените L .

          Давайте подумаем, почему мы видим этот ответ. Скажем, на входе схемы долгое время было 0 В. Тогда ваш прицел также будет показывать 0 В.Теперь входное напряжение увеличивается до 5 В. Через некоторое время в установившемся режиме конденсатор будет разомкнутой цепью, а катушка индуктивности – замкнутой цепью (проводом), поэтому напряжение на осциллографе установится на уровне 5 В × ( R /(1000 +  R )) — два резистора в цепи задают конечное напряжение. Однако сразу после скачка напряжения весь ток идет на зарядку конденсатора (поскольку нулевой ток через катушку индуктивности не может изменяться прерывисто). Если бы катушка индуктивности продолжала обеспечивать нулевой ток, конденсатор заряжался бы до 5 В.Однако по мере роста напряжения на конденсаторе растет и напряжение на катушке индуктивности, а следовательно, увеличивается и скорость изменения тока, который должен протекать через катушку индуктивности (согласно соотношению R = = 9 C C и Конститутивный закон V L = L D I / D T ). В конце концов, интеграл этой скорости изменения диктует, что весь ток перенаправляется на индуктор, и фактически конденсатор должен будет обеспечивать ток индуктору, разряжаясь.Однако по мере падения напряжения на конденсаторе напряжение на катушке индуктивности в конечном итоге станет отрицательным, и, следовательно, скорость изменения тока через катушку индуктивности станет отрицательной. И так далее, чтобы создать колебание. Если бы R были большими, т. е. если бы цепь была сильно демпфирована, колебание быстро затухло бы, но вы должны были бы это увидеть.

          Обратите внимание, что вы видите затухающее колебание, поэтому фактически измеряете затухающую собственную частоту.Но затухание низкое, если вы видите хотя бы пару циклов колебаний, поэтому затухающая собственная частота почти неотличима от незатухающей собственной частоты.

          Электрическое время постоянное время
          T E E

          Электрическая постоянная времени может быть рассчитана по л и R , как T E = L / R .

          Rotor Inertia
          J J J

          Инерция ротора может быть оценена от измерений механического времени постоянной T м , постоянный крутящий момент K T , а сопротивление R .В качестве альтернативы приблизительная оценка может быть сделана на основе массы двигателя, предположения о части массы, которая принадлежит вращающемуся ротору, предположения о радиусе ротора и формулы для инерции однородной плотности. цилиндр. Или, проще говоря, обратитесь к техническому паспорту двигателя аналогичного размера и массы.

          Механическая постоянная времени
          T m

          Постоянную времени можно измерить, подав на двигатель постоянное напряжение, измерив скорость и определив время, необходимое для достижения 63% конечной скорости.В качестве альтернативы можно сделать разумную оценку инерции ротора Дж и вычислить Tm=JR/kt2.

          Трение

          Момент трения возникает из-за скольжения щеток по коллектору и вращения вала двигателя в подшипниках и может зависеть от внешних нагрузок. Типичная модель трения включает как кулоновское трение, так и вязкое трение, записанное как

          τfric=b0sgn(ω)+b1ω,

          , где b 0 — момент кулоновского трения (sgn( ω ) просто возвращает знак ω ) и b 1 — коэффициент вязкого трения.Без нагрузки τ fric  =  k t I 0 . Оценка каждого из b 0 и b 1 может быть выполнена путем запуска двигателя при двух разных напряжениях без нагрузки.

          Номинальное напряжение
          В номинальное

          Это спецификация, которую вы, скорее всего, знаете для неизвестного двигателя. Иногда он печатается прямо на самом двигателе. Это напряжение является лишь рекомендацией; реальная проблема заключается в том, чтобы избежать перегрева двигателя или его вращения на скоростях, превышающих рекомендуемые значения для щеток или подшипников. Номинальное напряжение невозможно измерить, но типичная скорость холостого хода для коллекторного двигателя постоянного тока составляет от 3000 до 10 000 об/мин, поэтому номинальное напряжение часто дает скорость холостого хода в этом диапазоне.

          Номинальная мощность
          P

          Номинальная мощность — это выходная механическая мощность при максимальном длительном крутящем моменте.

          Скорость без нагрузки
          ω 0

          ω 0 можно определить путем измерения скорости двигателя без нагрузки при питании от номинального напряжения.Величина, которая меньше V nom / k t , может быть отнесена к моменту трения.

          Ток холостого хода
          I 0

          I 0 можно определить с помощью мультиметра в режиме измерения тока.

          Ток опрокидывания
          I Ток опрокидывания

          Ток опрокидывания иногда называют пусковым током. Вы можете оценить это, используя свою оценку R .Так как R может быть сложно измерить с помощью мультиметра, вы можете вместо этого остановить вал двигателя и использовать мультиметр в режиме измерения тока, при условии, что мультиметр может работать с током.

          Опрокидывающий момент
          τ опрокидывание

          Можно получить из k t и I опрокидывание .

          Максимальная механическая мощность
          P макс.

          Максимальная механическая мощность возникает при 12τstall и 12ω0.Для большинства спецификаций двигателей максимальная механическая мощность возникает за пределами области непрерывной работы.

          Макс. эффективность
          η макс.

          Эффективность определяется как выходная мощность, деленная на входную мощность, τ выход ω /( IV

          ). Потеря мощности происходит из-за нагрева катушки и потерь на трение. Максимальный КПД можно оценить, используя ток холостого хода I 0 и ток останова I останов , как обсуждалось в разделе 25.4.

          Принцип работы цифрового мультиметра – анализ измерительного прибора

          Мы сталкиваемся с цифровым мультиметром или цифровым мультиметром в электронике или электротехнике время от времени. Он играет жизненно важную роль, поскольку может измерять огромное разнообразие электрических функций. Это дает лучший результат легко и экономит нам много времени.

          Раньше, когда я учился, понимание цифрового мультиметра было для меня огромной болью. Источники, которые я читал, были либо непросты для понимания, либо имели запутанный формат.

          Но здесь я приведу простое пошаговое объяснение с диаграммами, чтобы вы поняли его работу и различные функции.

          Что такое цифровой мультиметр

          Цифровой мультиметр или Цифровой мультиметр — это испытательное оборудование, используемое для измерения сопротивления, напряжения, тока и других электрических параметров в соответствии с требованиями и отображающее результаты в виде математических цифр на ЖК-дисплее. или светодиодный индикатор. Это тип мультиметра, который работает в цифровом режиме, а не дает аналоговый выход.

          Цифровые мультиметры широко распространены во всем мире, поскольку они имеют более высокий уровень точности и варьируются от простых портативных цифровых мультиметров с разрешением от 3 ½ до 4 ½ разрядов до очень специальных системных цифровых мультиметров.

          Особенности цифрового мультиметра

          Цифровой мультиметр — это самый совершенный измерительный прибор, в котором для проведения электрических измерений используются современные интегральные схемы. Некоторые из его особенностей, которые делают его известным в глазах профессиональных техников:

          1. Легкий вес.
          2. Способен давать более точные показания.
          3. Он измеряет множество физических величин, таких как напряжение, ток, сопротивление, частота и т. д.
          4. Это дешевле.
          5. Измеряет различные электрические параметры на высоких частотах с помощью специальных датчиков.

          Блок-схема цифрового мультиметра

          Ключевым процессом, который происходит в цифровом мультиметре для любого измерения, является измерение напряжения. Если вы измеряете напряжение, вы можете легко измерить другие электрические параметры с помощью математических формул.

          Чтобы понять, как работает цифровой мультиметр, прежде всего, мы должны понять этот процесс.

          Как мы знаем, цифровые мультиметры выдавали выходные данные в числовой форме благодаря регистрам АЦП, присутствующим внутри этих мультиметров. Один из наиболее широко используемых в цифровых мультиметрах цифровых мультиметров известен как регистр последовательного приближения или SAR. Для большей точности эти АЦП последовательного приближения могут иметь уровень разрешения 12 бит.

          Как правило, цифровой мультиметр имеет уровень разрешения 16 бит со скоростью 100 тыс. отсчетов в секунду. Эти уровни скорости более чем достаточны для большинства приложений цифрового мультиметра, поэтому мы используем эти регистры в зависимости от требований.

          Как показано на диаграмме, первая стадия процесса представляет собой выборку и удержание, используемую для выборки напряжения на входе цифрового мультиметра, а затем для его удержания. Выход первого каскада становится одним из входов операционного усилителя, а другой вход ОУ — цифровым выходом обратной связи через ЦАП.

          Полученный результат становится входом РСА, который генерирует результаты в цифровой форме с хорошим уровнем разрешения. При постоянном входном напряжении резистор начинает работать с половины своего полного значения.По сути, он устанавливает старший бит, MSB, в «1», а все остальные в «0».

          Чтобы увидеть, как это работает, возьмем простой пример 4-битного SAR. Его выход будет начинаться с 1000. Если напряжение меньше половины максимальной емкости, выход компаратора будет низким, и это заставит регистр установить уровень 0100. Если напряжение выше этого, регистр переместится на 0110, и скоро.

          Работа цифрового мультиметра

          Приведенная ниже блок-схема показывает работу цифрового мультиметра.

          Как показано выше, сбор выборки выполняется с помощью схемы выборки и удержания. Внутри схемы выборки и хранения находится конденсатор, который заряжается, чтобы соответствовать входному аналоговому напряжению, известному как процесс сбора данных.

          Когда конденсатор высвобождается из цепи сбора данных, считается, что замерено напряжение. После этого обычно появляются шумы, которые отрицательно сказываются на точности цифрового мультиметра. Чтобы преодолеть это, мы буферизовали и усредняли образцы для достижения высокой точности и разрешения.

          Зная это, вы можете легко использовать цифровой мультиметр для измерения электрических параметров, таких как переменное и постоянное напряжение, ток, сопротивление, емкость и т. д.

          Принцип работы цифрового мультиметра

          Как показано на блок-схеме, в типичном цифровом мультиметре входной сигнал, то есть переменное или постоянное напряжение, ток, сопротивление, температура или любой другой параметр, преобразуется в постоянное напряжение в пределах диапазона АЦП. Аналого-цифровой преобразователь затем преобразует предварительно масштабированное напряжение постоянного тока в его эквивалентные цифровые числа, которые будут отображаться на дисплее.

          Иногда блок цифрового контроллера реализуется с микроконтроллером или микропроцессором для управления потоком информации внутри прибора. Этот блок будет координировать все внутренние функции, а также передавать информацию на внешние устройства, такие как принтеры или персональный компьютер.

          В случае некоторых портативных мультиметров некоторые или все эти блоки могут быть реализованы в схеме СБИС, в то время как аналого-цифровой преобразователь и драйвер дисплея могут быть в одной ИС.

          Цифровой мультиметр в качестве вольтметра, амперметра и цифрового омметра

          В цифровой мультиметр мы можем включать различные типы измерителей, такие как омметр, амперметр, вольтметр для измерения электрических параметров. Его блок-схема показана ниже на рисунке. Давайте посмотрим на его работу и спецификацию один за другим.

          (i) Цифровой вольтметр (DVM):

          Цифровой вольтметр является основным прибором, используемым для измерения напряжения с помощью аналого-цифрового преобразователя.Основным принципом работы цифровых мультиметров является аналого-цифровой преобразователь, поскольку без него мы не можем преобразовать аналоговый выходной сигнал в цифровую форму.

          На рынке доступно несколько АЦП, но мы в основном используем АЦП флэш-памяти из-за его простоты и высокой скорости. Давайте посмотрим на его основные операции.

          (a) Преобразователь Flash AD: Включает в себя компараторы, энкодеры и цифровые дисплеи. Компараторы управляются сетью резисторных делителей, энкодер преобразует свои входы в соответствующие выходы, которые управляют цифровым дисплеем.

          Как показано выше, три резистора номиналом R управляют компараторами C 1 , C 2 , C 3 . Пусть входное напряжение V i = 1В, +V= 4В и напряжения компараторов, т. е. Если выход C 1 = +1 и C 2 = C 3 = 0, то мы подали 001 в качестве входного сигнала кодировщику, который далее преобразует его в 0001.

          Этот двоичный выход управляет семью сегментный дисплей для чтения 1V на нем.С помощью этого метода мы считываем напряжения величиной 1 В, 2 В, 3 В, а также добавляем дополнительные компараторы для более точных показаний в соответствии с нашими требованиями.

          (ii) Цифровой амперметр (DAM):

          Цифровой амперметр использует шунтирующий резистор для получения калиброванного напряжения, пропорционального протекающему току. Как показано на диаграмме, чтобы считать ток, мы должны сначала преобразовать измеряемый ток в напряжение, используя известное сопротивление R K . Полученное таким образом напряжение калибруется для считывания входного тока.

          (iii) Цифровой омметр (DOM):

          Цифровой омметр используется для измерения электрического сопротивления, которое препятствует прохождению тока.

          Как показано на схеме, сеть сопротивлений, состоящая из известного сопротивления R K и неизвестного сопротивления R u , используется для создания напряжения на неизвестном сопротивлении. Напряжение дается:

          V = V u / R u / R u + R u + R u

          где v b = напряжение встроенного батареи

          После калибровки напряжения счетчик можно откалибровать в омах.

          Что означают символы на цифровом мультиметре?

          Некоторые общие обозначения цифровых мультиметров и их описание приведены в таблице ниже. Эти символы часто встречаются на мультиметрах, а их схемы предназначены для обозначения компонентов и справочных значений электрических параметров.

          [su_table Response=»yes»]

          [/su_table]

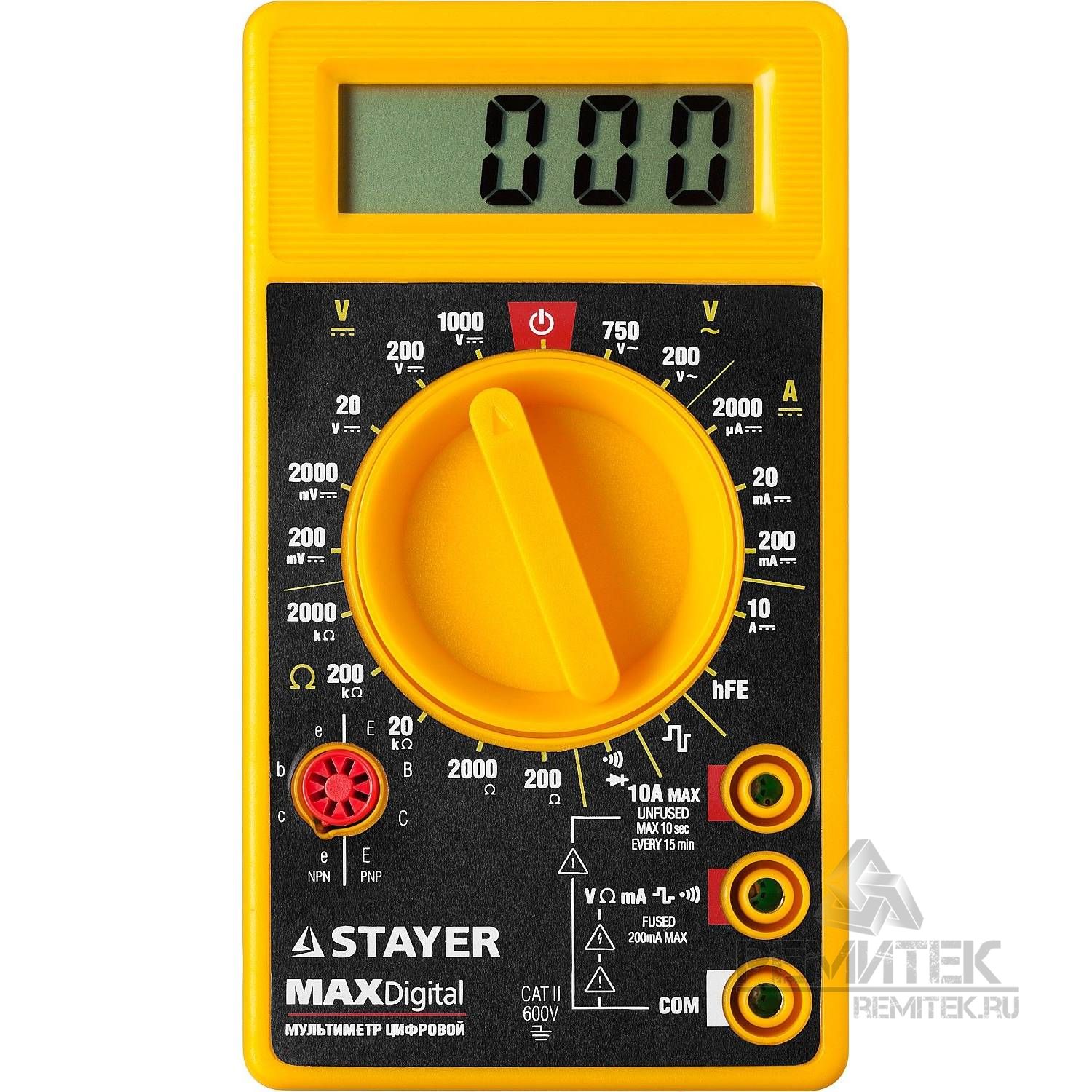

          Детали и функции цифрового мультиметра

          Цифровой мультиметр разделен на три части:

          (i) Дисплей: ЖК-экран находится в верхней части мультиметра в основном отображает четыре или более цифр, а также при необходимости показывает отрицательное значение. Некоторые из современных мультиметров имеют подсветку дисплея для лучшего просмотра в условиях низкой освещенности.

          (ii) Диск выбора: Позволяет пользователю настроить мультиметр для считывания различных электрических параметров, таких как ток в миллиамперах (мА), напряжение, сопротивление, емкость и т. д. Вы можете легко повернуть диск в любом месте для выбора определенного параметра. измерения.

          (iii) Порты: На передней панели каждого мультиметра имеется два порта, за исключением некоторых четырех портов для измерения тока в мА или А.Мы подключили к этим портам два щупа разного цвета, т.е. один красного цвета, а другой черного цвета. Различные порты в мультиметре:

          (a) COM : он означает общий и почти подключен к земле или считается отрицательным соединением цепи. Обычно мы вставляем датчик черного цвета в COM-порт.

          (b) мАОм: Этот порт позволяет измерять ток (до 200 мА), напряжение и сопротивление; и рассматривается как положительное соединение цепи. Обычно мы вставляем датчик красного цвета в порт mAVΩ.

          Выводы цифрового мультиметра:

          В коробке цифрового мультиметра нам достались выводы разных цветов. Здесь мы подробно объясним эти лиды. Провода цифрового мультиметра подразделяются на четыре части:

          (i) Красный провод

          1. Подключается к порту напряжения, сопротивления или амперметра.
          2. Считается плюсовым соединением цепи

          (ii) Черный провод

          1. Подключается к общему порту или порту заземления
          2. Рассматривается как отрицательное соединение цепи :

            Это ручки, используемые для удерживания наконечника на тестируемом соединении.Доступны различные типы пробников, а именно:

            • Зажимы типа «банан» и «крокодил». Это отличные кабели для подключения к большим проводам или контактам на макетной плате. Подходит для проведения долгосрочных тестов, когда вам не нужно удерживать щупы на месте, пока вы манипулируете схемой.
            • Крючок типа «банан» для ИС: Крючки ИС хорошо подходят для небольших ИС и ножек ИС.
            • От банана до пинцета: Пинцет удобен, если вам нужно протестировать компоненты SMD.
            • Банан для проверки щупов: если вы когда-нибудь сломаете щуп, его можно будет дешево заменить.

            (iv) Наконечник:

            Присутствуют на концах зондов и в основном обеспечивают точку соединения.

            Время измерения:

            Профессиональные техники всегда предпочитают те приборы, у которых время измерения играет решающую роль, что приводит к хорошим результатам с большей точностью. Измерение времени в основном зависит от следующих факторов:


            (i) Время установления:
            Когда измеряемое значение подается на вход схемы, для его установления требуется определенное время, известное как время установления.Это позволит преодолеть любые уровни входной емкости при проведении испытаний с высоким импедансом.


            (ii) Время калибровки АЦП:
            В некоторых цифровых мультиметрах необходимо учитывать периодическую калибровку, особенно если измерения проводятся под автоматическим или компьютерным управлением.

            (iii) Время переключения: Время переключения — это время, необходимое прибору для стабилизации после переключения входа. Сюда входит время установления после изменения типа измерения, т.е.г. от напряжения до сопротивления и т. д.


            (iv) Время автоматического обнуления:
            Для обеспечения точности необходимо обнулить счетчик при выборе автоматического диапазона или при изменении диапазона.


            (v) Время измерения сигнала:
            Это базовое время, необходимое для проведения самого измерения. Для измерений переменного тока необходимо учитывать рабочую частоту, поскольку минимальное время измерения сигнала основано на минимальной частоте, необходимой для измерения.





            Цифровой мультиметр Точность:

            Цифровой мультиметр — идеальный выбор для каждого профессионального техника из-за его большей точности. Это величина, на которую отображаемое показание может отличаться от фактического ввода. Цифровой мультиметр обычно определяет точность как процент от показаний плюс процент от значения полной шкалы. Точность зависит от технических характеристик прибора и варьируется от производителя к производителю. Существует несколько способов выражения точности мультиметра :

            1. Погрешность цифрового мультиметра = ±(частей на миллион показания + части на миллион диапазона)
            2. Точность цифрового мультиметра = (% показания) + (% диапазона)
            3. Точность цифрового мультиметра = (% показаний) + смещение

            Примечание. Здесь ppm относится к частям на миллион.


            На точность мультиметра влияют следующие факторы:


            (i) Температура:
            Температура в значительной степени может влиять на точность цифровых мультиметров. Сегодня многие мультиметры имеют встроенную функцию измерения температуры, которая устраняет необходимость во внешнем устройстве. Вы можете выразить их как ±(ppm показания + ppm диапазона)/°C.


            (ii) Разрешение:
            Разрешение прямо пропорционально точности. Если вам нужна точность, вы также должны позаботиться о разрешении.Разрешение цифрового мультиметра выражается количеством отображаемых разрядов. Обычно это число, состоящее из целого числа с половиной, т.е. 3 ½ цифр и т. д. По соглашению, половина цифры может отображать либо ноль, либо 1.


            . Всегда рекомендуется обращаться к инструкциям производителя, чтобы понять, как работает конкретный цифровой мультиметр.

            Цифровой мультиметр Меры предосторожности :

            Перед использованием мультиметров необходимо соблюдать некоторые меры предосторожности. Здесь мы собираемся объяснить вам некоторые сведения о безопасности при работе с цифровым мультиметром.

            1. Если измерительные провода цифрового мультиметра повреждены, никогда не используйте мультиметр.
            2. Всегда следит за тем, чтобы измерительные провода и шкала находились в правильном положении для желаемого измерения.
            3. Когда измерительный провод подключен к входному разъему 10 А или 300 мА, никогда не прикасайтесь щупами к источнику напряжения.
            4. При подаче питания никогда не измеряйте сопротивление в цепи.
            5. Во время измерений всегда держите пальцы за защитными приспособлениями на измерительных щупах.
            6. Во избежание повреждений или травм никогда не используйте измеритель в цепях мощностью более 4800 Вт.
            7. Замените батарею как можно скорее, чтобы избежать ложных показаний, которые могут привести к поражению электрическим током или травме.
            8. Будьте осторожны при работе с напряжением выше 60 В постоянного тока или 30 В переменного тока (среднеквадратичное значение).Такие напряжения представляют опасность поражения электрическим током.

            Основные функции и использование цифрового мультиметра

            Последнее обновление: 20 января 2021 г. , 21:28.

            Я хотел поделиться небольшим сообщением об использовании цифрового мультиметра. Это должно быть кратким введением в то, как работают мультиметры и их основные функции. Каждый ученик электрика должен знать основные функции и способы использования цифрового мультиметра.

            Этот пост предназначен для того, чтобы дать вам общее представление о том, что такое цифровой мультиметр и как им пользоваться.Обязательно ознакомьтесь с различными символами мультиметров, которые используют разные бренды.

            Что такое цифровой мультиметр?

            Цифровой мультиметр или цифровой мультиметр – это один из наиболее полезных элементов контрольно-измерительного оборудования для диагностики электрических или электронных проблем. Это измерительное устройство, которое принимает аналоговую информацию и использует аналого-цифровой преобразователь для преобразования ее в цифровой сигнал, который считывается на дисплее.

            • напряжение переменного тока напряжением
            • DC
            • ток (как переменный ток и постоянный ток)
            • Сопротивление
            • Температура
            • Частота
            • Ёмкость

            Конечно, все это зависит от типа вашего цифрового мультиметра . Как минимум, вы должны уметь измерять напряжение , сопротивление и ток любым цифровым мультиметром.

            Как пользоваться цифровым мультиметром для проверки напряжения

            Проверка напряжения в цепи (или источнике питания) является наиболее распространенным применением цифрового мультиметра . Вот как можно проверить различные цепи на наличие напряжения.

            Цепи постоянного или постоянного тока

            1. Подключите измерительные провода к соответствующим клеммам на измерителе.Черный провод к общему порту или порту COM , а красный провод к порту с маркировкой ∨Ω .
            2. Включите мультиметр и установите переключатель на V со сплошной и пунктирной линией (VDC).
            3. Теперь подключите измерительные провода к цепи: черный к точке отрицательного потенциала (которая является заземлением цепи), а красный к точке положительного потенциала. Фото: www.electronicshub.org

            Теперь вы должны увидеть показания на отображать. Теперь на дисплее отображается напряжение источника (аккумулятора) или цепи .Если вы видите символ «–» перед показаниями, поменяйте отведения (это означает, что полярность обратная). Если вы не видите показаний, убедитесь, что вы выбрали правильную настройку, а отведения и отведения подключены правильно. Все еще не читаете? Источник либо мертв, либо цепь разомкнута. Если он по-прежнему не показывает… значит, ваш мультиметр сломался (убедитесь, что вы приобрели один из лучших мультиметров на рынке… там полно хлама).

            Цепи переменного или переменного тока

            1. Подключите измерительные провода к соответствующим клеммам на измерителе.Черный провод к общему порту или порту COM , а красный провод к порту с маркировкой ∨Ω .
            2. Включите мультиметр и установите переключатель на с волной.

      Добавить комментарий

      Ваш адрес email не будет опубликован. Обязательные поля помечены *

      Back to top
