Сверлильный станок. Виды и устройство. Работа и применение

Сверлильный станок – это оборудование, предназначенное для обработки отверстий в металле и прочих материалах. Устройство имеет схожий принцип действия с ручной дрелью, но обладает более усложненной конструкцией, которая позволяет проводить точную регулировку. Данное оборудование производится в различных модификациях в зависимости от предназначения. Для обеспечения сверления в станок устанавливаются расходные материалы – сверла, метчики, развертки или фрезы.

Где используется сверлильный станок

Станки для сверления являются распространенными в производстве и бытовом пользовании. Их можно встретить практически везде. Подобные станки часто имеют в своем распоряжении автолюбители, а также профессиональные слесари и столяры. Практически не существует ремонтного предприятия, среди оборудования которого нет сверлильного станка.

Использование данного оборудования позволяет выполнять различные функции:

• Сверление отверстий.
• Развертку.
• Расширение диаметра.
• Зенкование детали.
• Нарезание резьбы.

Устройство станка

Любой сверлильный станок состоит из электродвигателя, зажимного патрона для фиксации насадок установленного на шпинделе, и механизма регулировки. В зависимости от сложности конструкции возможно проведение разного объема настроек. Самые простые станки позволяют проводить обработку отверстий в одном положение только вертикально. Более сложные конструкции имеют регулируемую подставку для крепления заготовок, что позволяет выставлять их под нужным углом, делая отверстия наискось.

У сверлильных станков зачастую передача вращения от двигателя на зажимной патрон происходит не напрямую через вал, а с помощью приводного ремня. Также интересным конструктивным решением является и то, что станина для регулировки глубины сверления производит движение не заготовки к патрону, а патрона с двигателем к обрабатываемой поверхности.

Даже самая простая конструкция станка позволяет точно регулировать глубину обработки. Благодаря жесткой фиксации вала, вращающегося с насадкой, обработка деталей осуществляется с высокой точностью и без образования биения, как это бывает при использовании ручной дрели. Кроме этого, мощность станков существенно выше, чем ручного инструмента, поэтому они способны работать с более толстыми и тяжелыми насадками. Благодаря этому, обеспечивается ускоренная обработка деталей.

Классификация станков по реализации

По реализации станки можно разделить на четыре группы:

• Вертикально-сверлильные.
• Радиально-сверлильные.
• Горизонтально-сверлильные.
• Многошпиндельные.

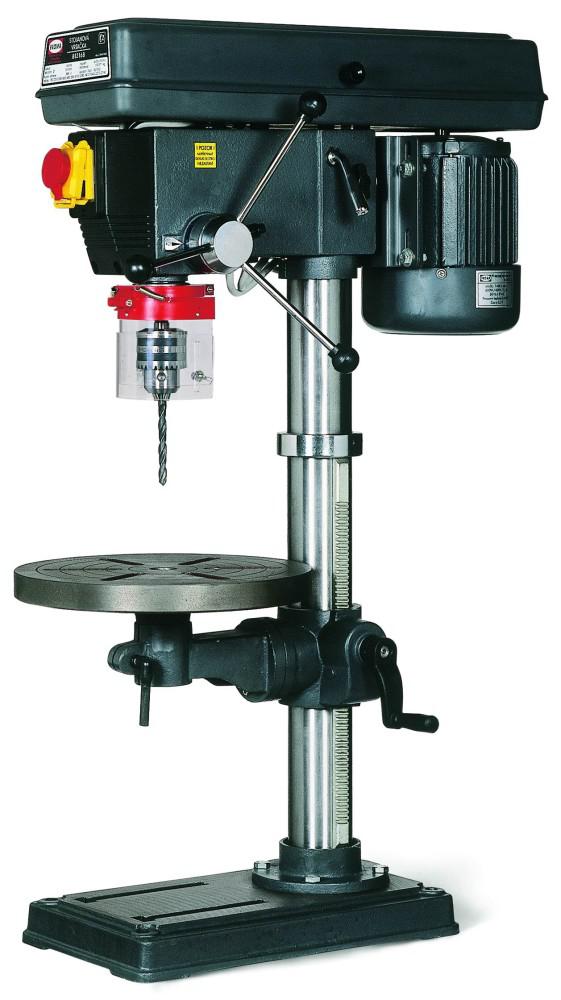

Вертикально-сверлильные являются одними из самых первых, которые начали применяться в производстве. Они бывают в различном исполнении, и обычно способны на обработку отверстий диаметром до 50 мм. Данное оборудование позволяет проводить регулировку только в вертикальной плоскости. Сама деталь закреплена или уложена неподвижно. Для поднимания или опускания шпинделя с патроном и сверлом используется зубчатая передача. В результате двигается и вертикально установленный двигатель, подсоединенный к шпинделю с помощью ремня. Электродвигатель обычно защищается кожухом, который блокирует попадание стружки.

Радиально-сверлильные работают практически по такому же принципу, что и вертикальные. Колонна для их крепления сделана из круглого вала, что позволяет проводить регулировку не только вверх и вниз, но и обеспечить движение по горизонтали. Фактически применяя такое оборудование можно проводить регулировку точки опускания сверла на самом станке, а не передвигать заготовку на столе или плите. Зачастую радиальная установка весит несколько тонн, и встречается только на крупных предприятиях и мастерских.

Горизонтально-сверлильные обычно используются для проделывания глубоких отверстий. Как правило, это тяжелое оборудование, которое имеет рельсу с площадкой для укладки заготовки. Конструкция станка позволяет двигать заготовку на сверло или наоборот направлять патрон с двигателем на обрабатываемую деталь. Это позволяет комфортно работать с заготовками различного веса и размера.

Многошпиндельные могут выполнять несколько задач. Каждая операция делается поэтапно. Подобные станки трудно спутать с другими разновидностями. Их особенность заключается в том, что они имеют несколько патронов. Как только один из них проделал требуемый объем работ, проводится быстрое приключение на другой, в котором закреплено нужное сверло, фреза или развертка.

Разновидности станков по предназначению

Сверлильный станок используется повсеместно, поэтому неудивительно, что его конструкция претерпела изменения под определенные цели.

Среди всего разнообразия сверлильного оборудования, можно выделить три категории станков:

1. Универсальные.
2. Для глубоких отверстий.
3. Специальные.

Универсальные предназначены для выполнения широкого перечня операций с металлами. Именно такое оборудование закупается при ограниченном бюджете, когда необходим многофункциональный инструмент позволяющий заменять, как можно больше узкоспециализированного оборудования. Универсальный сверлильный станок позволяет провести сверления заготовки, зенкование, а также нарезку резьбы. В его патрон можно закрепить тонкую цилиндрическую деталь и провести заточку или полировку прижимая напильник.

Сверлильный станок для глубоких отверстий применяется исключительно для узкоспециализированной обработки однотипных деталей. Их можно встретить на промышленном производстве, когда на линии или конвейере требуется выполнение одной задачи, которая повторяется с большой частотой. Такое оборудование имеет мощный двигатель, позволяющий сверлить глубокое отверстие с минимальными затратами времени. Подобные станки тяжелые и дорогие, поэтому не нашли бытового применения в связи со своей узкой специализацией.

Специальные станки могут выполнять одновременно несколько однотипных задач. В отличие от оборудования для глубоких отверстий, они могут обрабатывать только один тип заготовок, который имеет определенную форму. Зачастую вставить любой другой предмет, чтобы проделать в нем отверстия или нарезать резьбу не удастся. Такие установки обеспечивают самую высокую скорость обработки и зачастую не выпускаются многосерийным производством. Для многих промышленных предприятий их делают под заказ, отталкиваясь от шаблона заготовки, которую станок должен подготавливать.

Разновидности

Станки одного типа могут отличаться между собой по нескольким критериям:

• Массе.
• Точности.
• Уровню амортизации.
• Мощности двигателя.
• Частоте вращения шпинделя.

Чем тяжелее сверлильный станок, тем более надежный механизм его регулировки и оказываемое давление, с которым сверло или фреза прижимается к обрабатываемой поверхности. Уровень точности и амортизации является важным критерием в обеспечении качественной обработки. Точность определяется чувствительностью механизма регулировки и уровнем бокового биения, которое наблюдается при сверлении. Что касается амортизации, то от ее жесткости зависит удобство работы, а также качество обработки. Со временем элементы амортизации изнашиваются, в результате чего появляются люфты. В связи с этим перед покупкой станка стоит обратить внимание на детали, которые позволяют проводить регулировку и поинтересоваться о наличии ремкомплектов.

Что касается мощности двигателя, то чем она выше, тем лучше. Выбирая сверлильный станок, стоит обращать внимание на соотношение мощности двигателя к корпусу устройства. Чрезмерно мощный станок на слабой подставке плохое сочетание. При сильной нагрузке возможно искривление механизма регулировки, что приводит к порче оборудования.

Обычно производитель в инструкции к станку указывает максимальную толщину насадок, которые можно в него вставлять, а также ограничения по углублению в заготовку. Данные рекомендации являются весьма условными, особенно если это касается глубины сверления. Многое зависит в первую очередь от используемого материала. Твердость металлов отличается. Мягкие отпущенные стали сверлить гораздо легче, чем закаленные заготовки. Стоит учитывать, что многое зависит не только от сверлильного станка, но и от используемых насадок. Чем жестче и качественнее сверла, метчики или развертки, тем лучший результат обработки.

Также станки отличается и по частоте вращения шпинделя. Это зависит от используемого редуктора. Большинство станков имеют показатель в 2-3 тыс. оборотов в минуту. Поскольку для различных материалов требуется сверление с определенной скоростью для продления ресурса насадок, то необходимо проводить регулировку в зависимости от типа заготовки. В отдельных станках это возможно только путем изменения частоты вращения двигателя, в то время как в других это делается путем переключения редуктора на шпинделе.

Самодельные сверлильные станки

Вне зависимости от конструкции можно с уверенностью заявить, что любой сверлильный станок относится к дорогостоящему оборудованию. Конечно, бытовые модели стоят в десятки раз дешевле, чем многотонное оборудование для производства, но тоже далеко не дешевое. В связи с этим для выполнения простейших сверлильных задач многие умельцы делают станки самостоятельно на базе обычной ручной дрели. Для этого на тяжелой плите закрепляется одна или несколько вертикальных труб, которые служат в качестве направляющей. Дрель крепится обычными зажимами к скользящей трубке, одетой поверх направляющей. Для автоматического подъема инструмента обычно применяется пружина. Для опускания дрели она просто надавливается за стационарную рукоять сверху, преодолевая сопротивление пружины. Такой простейший инструмент позволяет проводить быстрое сверление вертикальных отверстий. При необходимости дрель всегда можно снять.

Также бывают и более совершенные конструкции. Часто вместо дрели используют старые ненужные двигатели в частности от стиральных машин и прочего бытового оборудования. Для более точной регулировки опускания и поднимания шпинделя зачастую применяют рулевую рейку от легкового автомобиля.

Похожие темы:

особенности универсальных моделей с ЧПУ и классификация по видам

В сложных производственных и бытовых условиях для получения отверстий применяется станок для сверления. Он позволяет существенно ускорить процесс механической обработки. Мини сверлильный станок может устанавливаться в гаражах, ремонтных мастерских или слесарных помещениях. В последнее время большой популярностью пользуется вертикально сверлильный станок с ЧПУ, который характеризуется высокой производительностью и практичностью в применении.

Разновидности станков

Применяемые стандарты классификации предусматривают разделение всех станков на 9 основных групп. Выделяют следующие типы сверлильных станков:

1. Вертикально-сверлильные, которые характеризуются универсальностью в применении. Особенности расположения основных узлов определяют то, что станки этой группы универсальные, подходят для выполнения самых различных работ. Выбирая небольшой станок для домашней мастерской, следует уделить внимание оборудованию этой группы.
2. Радиально-сверлильные станки также получили широкое распространение. При их применении можно получить отверстия с заданным шагом относительно друг друга. В промышленных цехах зачастую устанавливается радиально сверлильный станок с ЧПУ.
3. Координатно-расточные модели позволяют также получить несколько отверстий, расположенных на определенном расстоянии относительно друг друга. Расточные работы позволяют получить отверстия требуемого диаметра и качества.
4. Одношпиндельные полуавтоматы применяются при среднесерийном производстве. Стоит учитывать, что оборудование этой группы работает с определенным типом заготовок.
5. Многошпиндельные полуавтоматы стационарного типа встречаются в различных цехах.
6. Расточное оборудование предусматривает установку специальных расточных резцов и сверл. Подобные станки предназначены для увеличения диаметра уже существующего отверстия или изменения качеств поверхности.
7. Алмазно-расточные модели стали устанавливаться относительно недавно. Они предусматривают использование специальных инструментов, при изготовлении которых применяют алмазное напыление.
8. Горизонтально-сверлильные станки в домашних мастерских встречаются крайне редко. Это связано с большими размерами конструкции и сложностью установки.

Кроме этого, мини сверлильный станок можно отнести в отдельную группу. Классификация сверлильных станков также предусматривает выделение моделей с ЧПУ, которые характеризуются высокой производительностью и точностью обработки.

Классификация по универсальности в применении

Обработка дерева и металла предусматривает оказание определенного усилия. Все станки сверлильной группы можно разделить на 3 большие группы:

1. Универсальные. Этот вид станков применяется для выполнения огромного количества различных операций. Универсальность определяет то, что подобное оборудование не получило широкое распространение при массовом производстве. Миниатюрные модели устанавливаются в домашних мастерских для нарезания резьбы, получения сквозного и глухого отверстия, зенкерования и выполнения других операций.
2. Специальные предназначены для выполнения только нескольких операций. При этом обработка может проводиться поэтапно или одновременно.
3. Создание глубоких отверстий при создании однотипных изделий. Эта группа получила широкое распространение в случае, если нужно наладить массовое производство. Кроме этого, специализируются станки на проведении одной или нескольких операций.

Проводя обзор, следует уделить внимание тому, что универсальные модели обходятся дешевле других. За счет установки ЧПУ показатель производительности существенно увеличивается.

Основные характеристики

Выбор наиболее подходящей модели может осложниться по причине формирования просто огромного ассортимента. Основными критериями выбора назовем нижеприведенные моменты:

1. Тип станка. Для тяжелых заготовок больше всего подходит радиально-сверлильные станки, для малых — вертикальные.
2. Показатель мощности. От этого показателя напрямую зависит производительность. Мощность во многом зависит от типа устанавливаемого электрического двигателя. Однако, с увеличением мощности существенно повышается показатель расхода электроэнергии.
3. Небольшие модели, предназначенные для применения в гараже или домашней мастерской, могут питаться от сети 220 В. Профессиональное оборудование может работать от сети 380 В. Это связано с тем, что трехфазные электродвигатели обладают большей мощностью и производительностью.
4. Максимальный диаметр получаемого отверстия — еще один важный критерий, который следует учитывать. Он во многом зависит от особенностей шпинделя и показателя мощности устанавливаемого электродвигателя. Как правило, тест проводится при обработке стали 45.
5. Частота вращения шпинделя. Этот показатель зависит от особенностей конструкции устанавливаемого редуктора. Современные модели позволяют регулировать частоту вращения шпинделя. Выбор более подходящего показателя проводится с учетом типа материала, который обрабатывается на станке.

Кроме этого, учитывается и популярность бренда, под которым выпускается оборудование. Большой популярностью пользуется продукция немецких производителей.

Преимущество станков с ЧПУ

Станки с ЧПУ обладают достаточно высокой универсальностью. Они применяются для выполнения различных технологических операций. Точность позиционирования всех подвижных элементов высока, отклонение составляет 0,05 мм. Сегодня производители поставляют сверлильное оборудование с ЧПУ нескольких категорий:

1. Аппараты вертикально-сверлильной группы, которые имеют несущую колонку и крестовой стол. Распространенной моделью этой группы можно назвать 2Н135Ф2, применяется она для получения отверстий диаметром от 18 до 50 мм.
2. Одностоечные модели с одной вертикальной стойкой и крестовым столом, а также револьверной рабочей головкой. В промышленности устанавливают модель 2Р135Ф2.
3. Аппараты с крестовым столом и инструментальным магазином при вертикальной компоновке. За счет применения инструментального магазина можно существенно повысить функциональность оборудования.
4. Санки портального типа, которые могут применяться для получения отверстий до 60 мм.

К преимуществам можно отнести:

1. Возможность наладки крупносерийного производства. Очень часто оборудование автоматически меняет позицию заготовки, за счет чего снижается количество времени, которое требуется для ее перебазирования. За счет этого ускоряется процесс обработки.
2. Существенно повышается точность обработки. Как ранее было отмечено, точность позиционирования отдельных узлов довольно большая. При применении современного режущего инструмента, изготавливаемого из износостойких материалов, можно обеспечить довольно высокий показатель точности обработки.
3. Упрощается процесс механической обработки. В большинстве случаев станки с ЧПУ позволяют закрепить заготовку, после чего вводится программа и резание происходит в автоматическом режиме. Другими словами, от оператора качество получаемого изделия существенно увеличивается.
4. Снижается риск получения травм. Это связано с тем, что после установки заготовки зона резания закрывается защитным кожухом, который может выдерживать механическое воздействие.

Единственный недостаток- высокая стоимость аппарата. Для того чтобы обеспечить высокоточное позиционирование всех элементов относительно друг друга применяются высококачественные материалы. Кроме этого, подвижность всех узлов обеспечивается за счет установки нескольких приводов. Блок числового программного управления представлен сложным компьютером, который может обрабатывать вводимую программу и отдавать команды прибору.

Конструктивные особенности станков с ЧПУ

В продаже встречается просто огромное количество различных станков с ЧПУ. Для плавного и точного перемещения устанавливаемых координатных столов монтируются опоры качения, а перемещение обеспечивается за счет соединительного винта. Ключевые моменты классической конструкции:

1. Большая часть нагрузки приходится на основание. Она изготавливается при применении чугуна.
2. Вращение и подача осуществляется от шагового электрического двигателя. Для изменения силы подачи и перемещения основных узлов во многих случаях устанавливается гидравлический усилитель.
3. Рабочий стол требуется для закрепления заготовки и ее перемещения во время обработки.
4. Сверлильное оборудование может применяться для выполнения нескольких операций. К примеру, устанавливаются сверла различным диаметром, а также расточные фрезы. Для обеспечения быстрой смены инструмента используется револьверная головка. Она встречается крайне часто.
5. Суппорт предназначен для размещения шестерен и коробки скоростей.
6. Устройство ЧПУ может быть представлено небольшим блоком с процессором. Кроме этого, есть блок управления для ввода программы.
7. Электрический шкаф часто монтируется в шпиндель. Некоторые модели имеют подвесные пульты управления.
8. Основные элементы закрепляются на несущей стойке.

Перемещение рабочих органов может быть реализовано несколькими методами:

1. За счет применения небольших переключателей и упоров.
2. Путем разработки программы на специальной штекерной панели.
3. Применение перфоленты в качестве носителя программы. В последнее время станки с перфолентой встречаются крайне редко, что связано со сложностью программирования и переноса информации.

Различные приспособления могут расширить функциональность сверлильного оборудования:

1. Резьбонарезные патроны.
2. Рабочие столы, которые могут быть поворотного, наклонного или маятникового типа.
3. Быстросъемные патроны и револьверные головки. Они предназначены для обеспечения быстрого смена инструмента.
4. Навесные кондукторы.

Более сложная конструкция у радиально-сверлильного станка с блоком числового программного управления. Несущая колонна в этом случае может поворачиваться на 360 градусов. Рабочая головка, предназначенная для размещения режущего инструмента, монтируется на специальной траверсе.

В заключение отметим, что современные станки ЧПУ могут иметь компактную конструкцию, которая устанавливается в домашней мастерской. Для управления подобным оборудованием нужно обладать минимальным набором навыков, но могут возникнуть проблемы с составлением правильной программы обработки.

Что такое – сверлильные станки?

Весьма популярную группу оборудования для дерево- и металлообработки образуют — сверлильные станки. Они активно используются для выполнения сквозных и глухих отверстий, их развертывания и зенкерования, а также нарезания резьбы. Форма оснастки позволяет достаточно эффективно отвести материал.

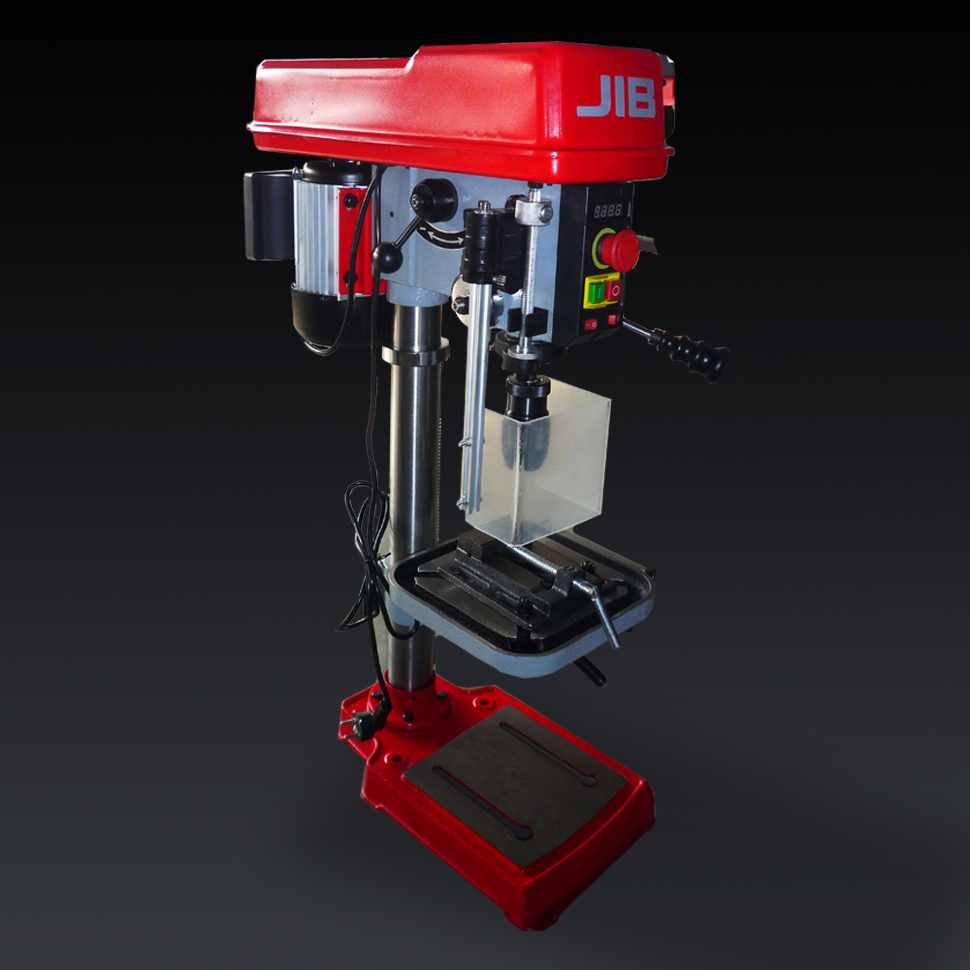

Вертикально сверлильные станки очень популярны как в частных мастерских, так и на больших заводах. Заготовка закрепляется на подъемном столе тисками либо струбцинами, к месту обработки из особого сопла подводится смазочно-охлаждающая жидкость. Каждый станок для сверления имеет рукоять, регулирующую ход шпинделя. Рабочая оснастка — сверла, зенкеры, резьбонарезные патроны и др.

В результате проведенной работы сверлильный станок предоставляет минимальную шероховатость внутренних стенок, и высокую точность диаметра и глубины отверстий, их взаимного расположения.

Устройство и принцип работы

Каждый сверлильный станок состоит из нескольких конструктивных элементов. Он имеет фундаментальную плиту с колонной и подъемный рабочий стол. От электродвигателя через передаточные механизмы вращение сообщается рабочему валу. На нем устанавливается оснастка — сверла, зенкеры, резьбонарезные патроны и др. Ход шпинделя регулируется с помощью рукояти. Заготовка закрепляется на столе тисками либо струбцинами, к месту обработки из особого сопла подводится смазочно-охлаждающая жидкость.

Благодаря регулированию и очень надежной фиксации, настольные сверлильные станки дают минимальную шероховатость внутренних стенок, и высокую точность заданных параметров — диаметра и глубины отверстий, их взаимного расположения.

Важные характеристики

Расход электроэнергии и эффективность зависят от мощности. Маленький настольный сверлильный станок может потреблять от 150 Вт, тяжелое стационарное оборудование — даже до 3 кВт.

Диаметр сверления (обычно от 16 до 60 мм) определяет не только размер отверстия, но и выбор соответствующей оснастки.

Частота вращения шпинделя может варьироваться в диапазоне от 200 до 3000 об/мин. Как правило, станки имеют многоскоростной редуктор, который позволяет установить нужную частоту в зависимости от материала и операции.

Разновидности

По обрабатываемому материалу подразделяют станки для дерево- и металлообработки. Некоторые модели могут выполнять работу и с тем, и с другим.

В зависимости от типа конструкции и целевого назначения:

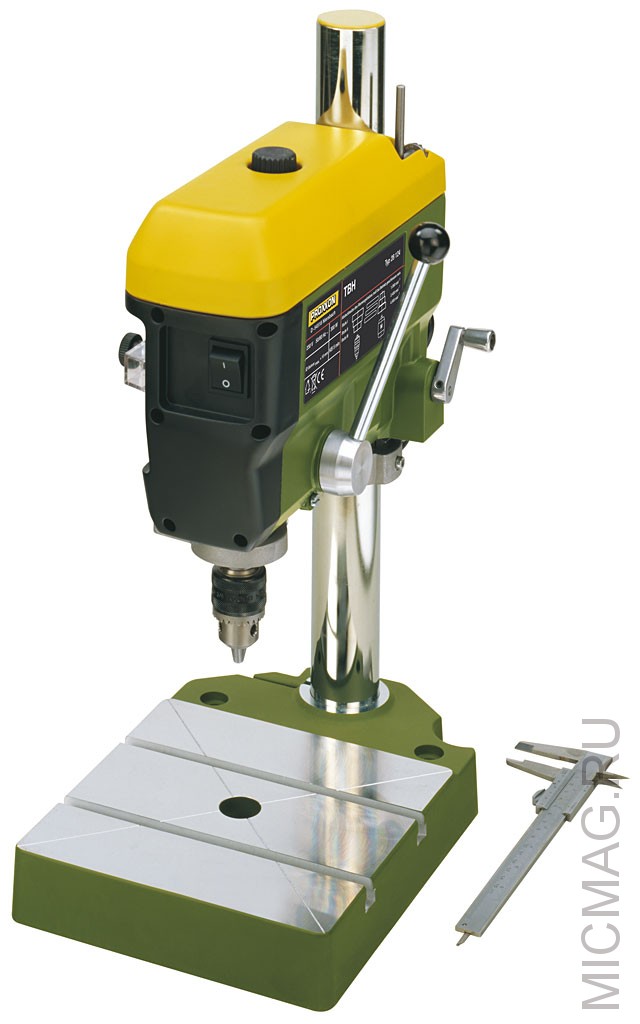

Настольные сверлильные станки для индивидуального использования и небольшого объема работ.

Радиально-сверлильные установки имеют возможность перемещения сверлильной головки с режущим инструментом в самых разнообразных направлениях — вверх, вниз, вперед, назад, а также поворачивать как налево, так и вправо. Это предоставляет возможность сверлить под углом.

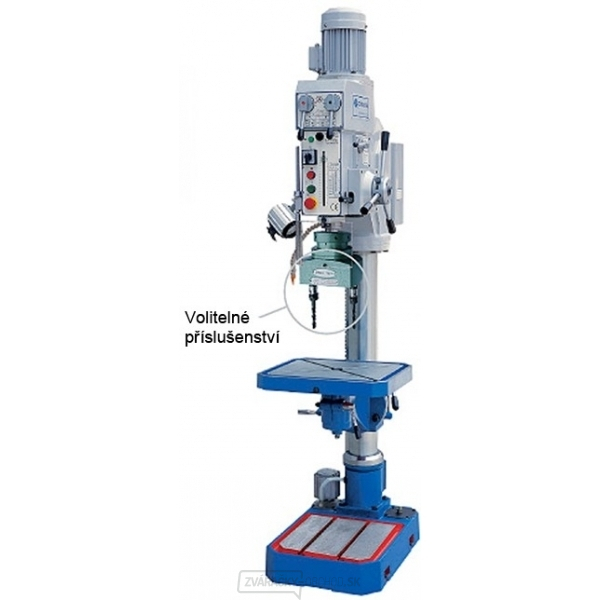

Станок вертикально сверлильный позволяет регулировать только ход шпинделя (выше-ниже). Он позволяет точно установить и зафиксировать нужные параметры, и отлично подходит для поточного производства.

Редукторный сверлильный станок — громоздкое производственное оборудование с многоскоростным редуктором. Он увеличивает крутящий момент за счет уменьшения скорости вращения, что позволяет исполнять большие отверстия в твердых материалах без перегрузок.

Каким станкам отдают предпочтение наши клиенты?

Даже среди равных по техническим возможностям устройств неизменно выделяются те, которые приобретают чаще остальных. Почему выбирают именно их? Потому что каждый все-таки в чем-то по-своему гораздо лучше: в удобстве, в узнаваемости торговой марки, в безопасности и надежности.

Станки для мастеров широкого профиля

Какие только задачи не приходится исполнять в мастерской! На сегодняшний день работаете с деревом, завтра понадобится просверлить металлическую пластину, потом пластмассу. Значит, необходимо оборудование, в котором скорость вращения шпинделя можно регулировать в пределах от 500 до 3000 об/мин. В том случае, если необходимо будет делать отверстия в стали, оно еще должно быть достаточно сильным, не менее 500 Вт.

Иногда попадаются детали трудной формы. Для того чтобы исполнить несколько отверстий, необходимо каждый раз переустанавливать деталь в тисках, а это отнимает время. Следовательно, плюсы имеет тот сверлильный станок, у которого можно поворачивать рабочий стол и шпиндельную голову. Ведь в этом случае путем нехитрых манипуляций можно подставить под режущий инструмент необходимую сторону заготовки, не вынимая ее из тисков.

Названным критериям наилучшим образом соответствуют радиально-сверлильные станки. У них есть вторая горизонтальная колонна, которая расположена поперек вертикальной. Регулируя с ее помощью вылет шпинделя, можно последовательно сделать в заготовке несколько отверстий, не меняя положение детали. Помимо этого шпиндельная головка может разворачиваться под углом для наклонного сверления.

В том случае, если в мастерской есть место, можно приобрести высокую установку на колонне. Она оптимальна для выполнения отверстий в практически любых больших заготовках. В остальных случаях вполне подходит машина настольного типа.

Выбор столяров

На тот случай, если в мастерской обрабатывают исключительно древесину, к примеру, изготавливают мебель, нагрузка на сверлильную установку будет достаточно большая, особенно, если у Вас всегда много заказов. В этом случае машина должна быть приспособленной к долгой эксплуатации, следовательно, Вам необходима модель профессионального класса.

Данный станок, имеющий классическую вертикальную конструкцию стоит несколько подороже, чем радиально-сверлильный. В его шпинделе установлены прецизионные шарикоподшипники, за счет чего обеспечивается более высокая точность по сопоставлению с бытовыми машинами.

Выбор слесарей

В мастерскую, специализирующуюся на металлообработке, тоже необходим станок профессионального класса. Учитывая, что придется иметь дело с твердым материалом, сверление которого создает огромную нагрузку на электродвигатель, желательно купить машину, питающуюся от трехфазного источника тока (380 Вольт). Кроме того, предпочтительнее купить станок, рассчитанный в первую очередь на работу с металлом, для которого сверление дерева и пластмассы — добавочная возможность, а не наоборот. Они не просто мощные (для железа требуется 700 Вт и выше), их жесткая конструкция, имеющая существенный вес, состоит из прочных, точно подогнанных деталей, не создающих вибрации. Следовательно, на таких установках становится возможным не только сверлить, но и исполнять развертывание и зенковку отверстий.

Как выбрать сверлильный станок?

Сверлильные работы, в принципе, не отличаются особой сложностью и зачастую не требуют другого оборудования, кроме обыкновенной дрели. Именно поэтому, в домашних мастерских сверлильный станок может даже отсутствовать. Но в том случае, если все-таки имеется в домашнем хозяйстве этот агрегат, то Вы сможете с облегчением вздохнуть, поскольку очень большая часть Ваших забот решится сама по себе.

Для чего нужен сверлильный станок?

Иногда происходят ситуации, когда электрическая или же ручная дрель не способна обеспечить желаемые параметры просверливаемого отверстия. Достаточно часто в радиолюбительской практике необходимо производить печатные платы, где следует сверлить много отверстий, которые имеют малый диаметр. Просверливать отверстия диаметром 0,5-1 миллиметр ручной или же электрической дрелью либо большим сверлильным станком неудобно, да и сверло может попросту поломаться.

Приобретение промышленных сверлильных станков — не всегда экономически целесообразно, и тогда можно остановить свое внимание на простеньком станке бюджетного класса. Многие выбирают именно мини сверлильные станки, поскольку, не смотря на кажущуюся сложность конструкции, они на самом деле являются весьма простым оборудованием и состоят из четырех деталей.

Сверлильный станок предназначен для сверления сквозного, а так же глухого отверстий в сплошном материале, например, рассверливание, развертывание, зенкеровка, вырезание из листовых материалов дисков и нарезание внутренней резьбы. На сверлильно-фрезерных станках можно исполнять фрезеровку, шлифование поверхности, наклонно-торцевую фрезеровку, а так же горизонтальную фрезеровку.

Для выполнения вышеописанных операций применяется зенкер, сверло, метчик, развертка и прочие инструменты. Применяя особые приспособления и добавочные инструменты, Вы сможете вырезать отверстие с большим диаметром, расточить его или же максимально точно притереть.

Разновидности сверлильных станков

Сверлильные станки бывают таких типов: одно- и многошпиндельные полуавтоматы, вертикально-сверлильные, координатно-расточные, радиально-сверлильные, горизонтально-расточные, горизонтально-расточные, алмазно-расточные. Модели обозначают числами и буквами. Первая цифра обозначает группу, к которой причисляют станок, 2-я — разновидность станка, 3-я, а так же и 4-я — габариты станка либо размеры обрабатываемой заготовки.

Буква, что стоит сразу же после первой цифры, значит, что определенная модель сверлильного станка является модернизированной. В том случае, если буква расположена в конце, то следует понимать, что на основе главной модели изготовили отличный от него сверлильный станок. Можно выделить из всех сверлильных станков такие приоритетные разновидности многофункциональных станков, как: много- и одно- шпиндельные, радиально- и горизонтально-сверлильные.

В зависимости от области применения, различают особое и универсальное сверлильное оборудование. Широкое использование нашли и специализированные станки для массового производства или крупносерийной промышленности, которые изготавливаются на базе многофункциональных станков посредством оборудования их многошпиндельными резьбонарезными, а так же сверлильными головками, и, конечно же, благодаря автоматизации цикла работы.

Конструкция сверлильного станка

Сверлильный станок, как и другие технологические машины, состоит из таких составных частей: передаточного механизма, мотора, органов управления и рабочего органа. Передаточный механизм используется для передачи движения от электрического мотора к рабочему органу, которым считается сверло, что крепится в патроне, насаженном на шпиндель — вращающийся вал.

Вращение к шпинделю от электрического мотора передается с помощью ременной передачи. Поворотом рукоятки патрон и сверло — можно спускать или же поднимать с применением реечной передачи.

На передней панели сверлильного станка располагаются кнопки выключения и включения электродвигателя. Устройство сверлильного станка весьма примитивное: включается станок посредством нажатия на одну из крайних кнопок зависимо от необходимого направления вращения шпинделя, отключить станок можно, нажав на среднюю кнопку — обычно окрашенную в красный цвет.

К основанию станка прикрепляется неподвижно вертикальный винт-колонна. Поворачивая рукоятку, можно перемещать вверх или же вниз вдоль винта шпиндельную бабку, 2-я рукоятка служит для её фиксации в нужном положении. Контролируют глубину глухих отверстий при помощи предусмотренной шкалы.

В зависимости от материала заготовки, необходима различная скорость сверления. Для этого принято устанавливать определенную частоту вращения шпинделя, перебросив на шкивы разных диаметров ремень ременной передачи. В цехах заводов применяются более сложные схемы сверлильных станков, чем были только что рассмотрены.

Принцип работы станка

Перед сверлением при помощи сверлильного станка необходимо убрать с рабочего стола все лишнее. Заготовку с намеченными центрами отверстий нужно закрепить в тисках. Дальше вставляют сверло необходимого диаметра в патрон и закрепляют при помощи особого ключа. Для проверки правильности проведенной работы станок включают на время.

В том случае, если Вы грамотно установили сверло, при вращении его острие не будет описывать окружность. Если оно установлено с перекосом и происходит его биение, то сверлильный станок необходимо отключить и закрепить сверло согласно инструкции сверлильного станка. Потом поверните рукоятку подачи, опустите сверло и установите тиски с заготовкой таким способом, чтобы керн совпадал с острием сверла.

Включите станок и сверлите отверстие, на рукоятку подачи нажимайте плавно, без сравнительно больших усилий и рывков. При сверлении сквозного отверстия установите заготовку на деревянный брусок, для того чтобы сверло не сломалось, и стол станка не испортился.

При сверлении глубокого отверстия время от времени выводите сверло из отверстия, а так же обязательно охлаждайте его, окуная в посуду с охлаждающей жидкостью. Силу нажима на рукоятку в конце сверления рекомендуется уменьшить. Просверлив отверстие, плавно поверните штурвал подачи, шпиндель поднимите в крайнее верхнее положение и отключите станок.
