Звуковая карта это что: Что такое звуковая карта и для чего она нужна?

Содержание

Что такое звуковая карта – критерии выбора и разъемы звуковой карты

Для воспроизведения звука любого устройства необходима такая деталь как звуковая карта, внешняя или внутренняя (встроенная). Внешняя звуковая карта позволяет получить звук более высокого качества, и необходима для объемного и чистого звучания, для получения звука без шумов и искажений при его записи. С помощью внутренней звуковой карты становится возможным прослушивание музыки через колонки или наушники, подключенные к ПК, и если это единственное, что необходимо вам, то её достаточно. Рассмотрим, что такое звуковая карта, какие она имеет разъемы для подключения различных устройств.


Звуковая карта – это устройство, позволяющее компьютеру записывать и воспроизводить звук в высоком качестве и без задержек. Идеальна для записи вокала, электрогитары и других музыкальных инструментов.

Ни для кого не секрет, что приличная запись звука в домашних условиях, либо в условиях небольшой студии требует определенного набора оборудования. Помимо очевидных студийных микрофонов, микшерного пульта, звукоизоляции также требуется устройство, которое без задержек сможет перенести аналоговый звук инструмента, либо голоса, в цифровой формат, который будет записан на компьютер, и наоборот. Именно для этого нужна внешняя звуковая карта. Разберемся в основных характеристиках таких устройств, принципе их работы и целей использования.

Содержание:

Что такое внешняя звуковая карта

Итак, для легкой и качественной записи звука необходима звуковая карта. Звуковая карта оборудована аналого-цифровым и цифро-аналоговым преобразователем (АЦП/ЦАП), который мгновенно «переводит» записываемый звук в язык компьютера и наоборот. Обратное преобразование необходимо для прослушивания сигнала, обработанного компьютером, причем так, чтобы вы слышали все звуки без заметной задержки.

При переводе аналогового сигнала в цифровой, часть информации теряется. Хорошая внешняя звуковая карта может преобразовывать звук с минимальными потерями, и об этом качестве говорят такие характеристики, как, например, частота дискретизации, о которых мы поговорим далее.


Звуковая карта и её разъемы

Чаще всего, карта вынесена за пределы системного блока, и соединяется с ним при помощи кабеля USB, либо thunderbolt/type-C, если вы владеете MAC. Кроме того, на рынке можно встретить карты, работающие с разъемом fireware – высокоскоростной способ передачи информации. Жаль, далеко не все компьютеры снабжены таким функционалом.

Для подключения микрофона, либо инструмента, используют комбинированные XLR/Jack разъемы, что сильно экономит место на панели звуковой карты. Чем больше таких разъемов устройство имеет, тем больше разных вещей вы сможете одновременно подключить и одновременно записывать.


На передней панели так же располагается разъем для наушников. Сюда подключаются наушники для прослушивания записываемого звука с обработкой компьютера, либо напрямую из линейного входа (direct monitoring). Прослушивание напрямую полезно, ведь оно имеет нулевую задержку и особенно ценно для вокалистов.


Так же присутствуют разъемы типа RCA, либо XRL/TRS, для подключения колонок-мониторов.

Многие звуковые карты обладают встроенным midi-интерфейсом и имеют разъемы midi in и midi out. Они нужны для подключения midi-клавиатуры, либо для соединения железного синтезатора с компьютерным секвенсором, вроде Cubase или Abletone, посредством midi подключения. Если вы сочиняете электронную музыку и собираетесь управлять программными или железными синтезаторами, эти разъемы окажутся как нельзя кстати. Подробнее о картах для студии звукозаписи.


На более дорогих звуковых картах встречаются коаксиальные разъемы, и разъемы spdif, которые служат для расширения входов-выходов, либо подключения внешних устройств, например – преампов. Подробнее о подключении в этой статье.

Это основные разъемы, типичные для звуковых карт среднего ценового сегмента.


Технические характеристики звуковых карт

На сайте магазина вы встретите огромное количество цифр и аббревиатур, каждая из которых обозначает отдельную характеристику. Давайте разберемся в самых важных.

Динамический диапазон ЦАП/АЦП

В материалах производителя указывается динамический диапазон ЦАП и АЦП отдельно. Чем больше это значение, тем лучше, и указывается оно в децибелах (dB). Динамический диапазон АЦП – это отношение максимального уровня сигнала к шуму. Характеристика напрямую говорит о качестве преобразователя. Для хорошей современной звуковой карты эти значения должны быть больше 100 db.

Частота сэмплирования и разрядность

Звуковая карта, подключаясь к компьютеру, берет большую часть работы по обработке звука на себя. Чем больший объем информации в единицу времени может обработать карта, тем лучше.

Грубо говоря, частота дискретизации и битность – это детализация звука. Чем выше эти значения, тем больше информации сохраняется в записываемом сигнале.

Звукорежиссеры записывают звук с частотой 48 kHz/24bit, а иногда и 88.2 kHz/24bit. Если производят запись для фильма, то частота может быть и 96 kHz/24bit. Такие значения более чем достаточны для отличной студийной записи, и если ваша звуковая карта их поддерживает, то это то, что вам нужно.

Мы постарались емко рассказать о звуковых картах и их популярных функциях. Остается пожелать вам творческих успехов и качественной записи!

Теги:  звук, обучение

Музыкальный интернет-магазин Доминанта

8 800 500 78 89

Музыкальный интернет-магазин Доминанта

20-5000000RUB

Музыкальные инструменты, звуковое и световое оборудование.

8 800 500 78 89

Зачем и для чего нужна звуковая карта

Любой человек, владеющий компьютером или ноутбуком, хоть раз с его помощью слушал музыку, смотрел фильм или разговаривал с родными через скайп ли вайбер.

Данная возможность стала неотъемлемой частью жизни любого компьютерного пользователя, однако он даже не догадывается, как это работает. Так вот именно о звуковой карте, которая отвечает за эти процессы и возможности, мы поговорим дальше. Вы узнаете, зачем нужна звуковая карта и что же она все-таки делает и каким образом воспроизводит звук.

Аудиокарта – это чипсет или плата расширения для создания звука, который может быть воспроизведен через наушники, колонки или громкоговорители, а также для его записи с помощью микрофона.

Принцип работы

Обычно аудиоплатами используется цифро-аналоговый преобразователь для преобразования аудиосигналов из цифровых в аналоговые. Они выводятся на любые акустические и звуковоспроизводящие устройства, будь-то колонки, наушники и т.д. Современные продвинутые агрегаты включают не один звуковой чип, а несколько, что делается для обеспечения максимально высокой скорости данных и выполнения нескольких функций одновременно.

Виды карт

Аудиокарты бывают двух видов – интегрированные и дискретные. Внешние подключаются через FileWire или USB. Внутренние же при сборке компьютера путем присоединения слотов расширения внутри системного блока.

Главный недостаток встроенных устройств – огромный риск при некачественном питании ПК, то есть скачков напряжения и при выходе из строя блока питания. Внешние же более практичные, что объясняется внешними регуляторами громкости. Более того, агрегат такого типа может работать как с портативным компьютером, так и с ноутбуком или нетбуком.

В случае с интегрированной картой, ее функции выполняет процессор, обрабатывающий сигналы и преобразовывающий звук. Дискретная карта обладает персональным звуковым процессором, а некоторые модели и вовсе имеют собственную память.

Так зачем нужна внешняя звуковая карта, если есть встроенная? Все просто, с ее помощью вы сможете достичь максимально качественного и чистого звучания, а также получить доступ к целому ряду важных настроек.

Где она находится?

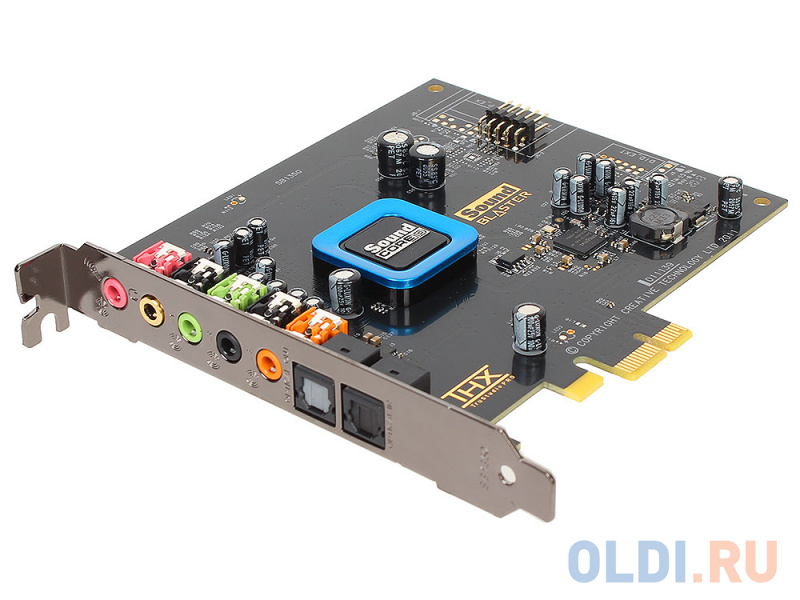

Зачастую звуковое устройство включено в слот расширения, подключено через внешний порт или интегрировано в материнку. Что касается последнего варианта, то это делает сборку значительно дешевле и быстрее, чем плата расширения с незаметной для пользователя потерей качества воспроизведения звука. Некоторые устройства нужны только для аудио-профессионалов или для применения в случае поломки интегрированной.

Устанавливается агрегат на современной материнской плате в разъемы PCI и PCIe. Стандартная карта для компьютера обладает интерфейсом, доступ к нему возможен на задней панели, где есть различные порты ввода и вывода, а также по бокам и в верхней части корпуса, что зависит от индивидуального строения ПК.

Для компьютеров, улучшения которых проходят на уровне замены жесткого диска или увеличения оперативной памяти, можно применять дискретное звуковое устройство, которое подключается через стандартный USB порт.

Программное обеспечение

Обычно аудиоплата поставляется с фирменным ПО на специальном диске или же ее можно скачать с официального сайта производителя. Однако не стоит переживать на этот счет, так как современные ОС в автоматическом режиме обнаруживают и загружают драйвера любые комплектующих, в том числе звуковых карт.

Более того, такое ПО дает возможность каждому пользователю делать максимальное тонкие настройки и использовать целый ряд инструментов по редактированию, записи и т.д.

Особенности звука

Dolby Digital и DTS Digital Surround – это стандарты объемного звука, используемые при DVD-формате. Если ПК оснащен аудиокартой, которая поддерживает те самые стандарты, то звучание воспроизводится без какого-либо искажения и шума, создавая эффект присутствия.

На сегодняшний день стандарты звуковых устройств для максимально качественно воспроизведения музыки и звуков невероятно разнообразны. Один из них EAX и его улучшенная версия EAX ADVANCED HD гарантируют отличное качество звука, что достигается путем применения технологий современных эффектов.

Аналоговые разъемы 3.5мм

Почти все аудиоплаты имеют целый ряд портов для подключения к ним микрофонов, наушников, динамиков и других вспомогательных устройств. Но есть устройства, которые насчитывают и большее количество портов для вывода и ввода, предназначенных для продвинутых пользователей и их задач.

Среди наиболее распространенных аудиоразъемах можно выделить:

  • Розовый – аудиовыход для микрофона.
  • Голубой – линейный.
  • Зеленый – выход для наушников или колонок.
  • Оранжевый – для сабвуфера или центрального канала.
  • Черный – для объемного звука.
  • Серый – для боковых колонок.

Также стоит сказать об игровом порте MIDI – это 15-контактный соединитель, предназначенный для присоединения дополнительных устройств.

Подводя итоги

Мы тщательно разобрали данную тему и теперь вы точно знаете, для чего нужна звуковая карта и какие преимущества она нам дает, а мы в свою очередь можем с уверенностью сказать, что возможности и функции колонок, звуковой карты, да и всей системы в целом, прямо влияют на качество звуковоспроизведения.

Большинство материнских плат оснащены встроенный аудио платами, они имеют специальные чипы, а порты выводятся в абсолютно любое место, это зависит исключительно от пожеланий пользователя, конструкции и технических возможностей устройства. Однако можно использовать и сторонние звуковоспроизводящие карты, и внешние аудиоустройства, купить и поставить их отдельно.

Просто учитывайте, что потенциала интегрированных устройств вполне достаточно для пользователей, которые не являются фанатами сильного и мощного звуковоспроизведения. Поэтому нужна ли внешняя звуковая карта, решать только вам, исходя из собственных нужд и пожеланий.

А теперь, предлагаю посмотреть короткий видео обзор

Звуковая плата — это.

.. Что такое Звуковая плата?

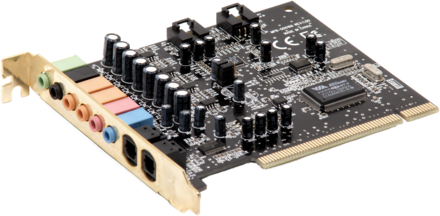

Звуковая плата Creative Labs Sound Blaster Live! Звуковая плата AdLib Звуковая плата Mockingboard V1. Компьютеры Apple II, 1981 год Дочерняя плата волнового синтеза Yamaha DB50XG. 1995 год Дочерняя плата волнового синтеза Roland SCB-55


Звуковая карта (звуковая плата, аудиокарта; англ. sound card) — дополнительное оборудование персонального компьютера, позволяющее обрабатывать звук (выводить на акустические системы и/или записывать). На момент появления звуковые платы представляли собой отдельные карты расширения, устанавливаемые в соответствующий слот. В современных компьютерах чаще представлены в виде интегрированного в материнскую плату аппаратного кодека (согласно спецификации Intel AC’97 или Intel HD Audio).

История звуковых карт для IBM PC

Поскольку IBM PC проектировался не как мультимедийная машина, а инструмент для решения научных и деловых задач, звуковая карта на нём не была предусмотрена и даже не запланирована. Единственный звук, который издавал компьютер, был звук встроенного динамика, сообщавший о неисправностях. (На компьютерах фирмы Apple звук присутствовал изначально.)

В 1986 году в продажу поступило устройство фирмы Covox Inc. Оно присоединялось к принтерному порту IBM PC и позволяло воспроизводить монофонический цифровой звук. Пожалуй, Covox можно считать первой внешней звуковой платой. Covox был очень прост и дешев по устройству (практически простейший резистивный ЦАП) и оставался популярным в течение 90-х годов. Появилось большое количество модификаций, в том числе — для воспроизведения стереофонического[1] звучания.

В 1988 году фирма Creative Labs выпустила устройство Creative Music System (С/MS, позднее также продавалась под названием Game Blaster) на основе двух микросхем звукогенератора Philips SAA 1099, каждая из которых могла воспроизводить по 6 тонов одновременно. Примерно в это же время компания AdLib выпустила свою карту, одноимённую с названием фирмы, на основе микросхемы YM3812 фирмы Yamaha. Данный синтезатор для генерации звука использовал принцип частотной модуляции (FM, frequency modulation). Данный принцип позволял получить более естественное звучание инструментов, чем у Game Blaster.

Вскоре Creative выпустили карту на той же микросхеме, полностью совместимую с AdLib, но превосходящую её по качеству звучания. Эта плата стала основой стандарта Sound Blaster, который в 1991 году Microsoft включила в стандарт Multimedia PC (MPC). Однако эти карты имели ряд недостатков: искусственное звучание инструментов и большие объёмы файлов, одна минута качества AUDIO-CD занимала порядка 10 Мегабайт.

Одним из методов сокращения объёмов, занимаемых музыкой, является MIDI (Musical Instrument Digital Interface) — способ записи команд, посылаемых инструментам. MIDI-файл (обычно это файл с расширением mid) содержит ссылки на ноты. Когда MIDI-совместимая звуковая карта получает эту ссылку, она ищет необходимый звук в таблице (Wave Table). Стандарт General MIDI описывает около 200 звуков. Карты, поддерживающие этот стандарт, обычно имеют память, в которой хранятся звуки, либо используют для этого память компьютера. Одной из первых wavetables-карт была Gravis Ultrasound, получившая в России прозвище «Гусь» (от сокращённого названия GUS). Creative, стремясь упрочить своё положение на рынке, выпустила собственный звуковой процессор EMU8000 (EMU8K) и музыкальную плату на его основе Sound Blaster AWE32, которая была, несомненно, лучшей картой того времени. «32» — это количество голосов MIDI-синтезатора в карточке.

С возрастанием мощности процессоров, постепенно стала отмирать шина ISA, на которой работали все предыдущие звуковые карты, и многие производители переключились на выпуск карты для шины PCI. В 1998 году компания Creative вновь делает широкий шаг в развитии звука и выпуском карты Sound Blaster Live! на аудиопроцессоре EMU10K, который поддерживал технологию EAX, устанавливает новый стандарт для IBM PC, который остаётся (в усовершенствованном виде) актуален и по сей день.

Интегрированная аудиоподсистема

AC’97

AC’97[2] (сокращенно от англ. audio codec ’97) — это стандарт для аудиокодеков, разработанный подразделением Intel Architecture Labs компании Intel в 1997 г. Этот стандарт используется в основном в системных платах, модемах, звуковых картах и корпусах с аудиорешением передней панели. AC’97 поддерживает частоту дискретизации 96 кГц при использовании 20-разрядного стерео-разрешения и 48 кГц при использовании 20-разрядного стерео для многоканальной записи и воспроизведения.

AC’97 состоит из встроенного в южный мост чипсета хост-контроллера и расположенного на плате аудиокодека. Хост-контроллер (он же цифровой контроллер, DC’97; англ. digit controller) отвечает за обмен цифровыми данными между системной шиной и аналоговым кодеком. Аналоговый кодек — это небольшой чип (4×4 мм, корпус TSOP, 48 выводов), который осуществляет аналогоцифровое и цифроаналоговое преобразования в режиме программной передачи или по DMA. Состоит из узла, непосредственно выполняющего преобразования — АЦП/ЦАП (аналоговоцифровой преобразователь / цифроаналоговый преобразователь; англ. analog digital converter / digital analog converter, сокр. ADC/DAC). От качества применяемого АЦП/ЦАП во многом зависит качество оцифровки и декодирования цифрового звука.

HD Audio

HD Audio (от англ. high definition audio — звук высокой четкости) является эволюционным продолжением спецификации AC’97, предложенным компанией Intel в 2004 году, обеспечивающим воспроизведение большего количества каналов с более высоким качеством звука, чем при использовании интегрированных аудиокодеков AC’97. Аппаратные средства, основанные на HD Audio, поддерживают 24-разрядное качество звучания (до 192 кГц в стереорежиме, до 96 кГц в многоканальном режимах — до 8 каналов).

Формфактор кодеков и передачи информации между их элементами остался прежним. Изменилось только качество микросхем и подход к обработке звука.

Сравнение спецификаций

AC ’97 HD Audio Преимущество HD Audio
20 бит 96 кГц максимум 32 бит 192 кГц максимум Полноценная поддержка новых форматов, таких как DVD-Audio
2.0 5.1/7.1 Полноценная поддержка новых форматов, таких как Dolby Digital Surround EX, DTS ES
Полоса пропускания 11,5 Мб/с 48 Мб/с выход, 24 Мб/с вход Выше полоса пропускания позволяет использовать большее число каналов в более детальных форматах
Фиксированная полоса пропускания Задаваемая полоса пропускания Используются только необходимые ресурсы
Определённый канал DMA DMA каналы общего назначения Поддержка многопоточности и нескольких подобных устройств
Одно звуковое устройство в системе Несколько логических звуковых устройств Поддержка концепции Digital Home / Digital Office, вывод разных звуков на разные выводы для мультирумных возможностей и отдельного голосового чата во время онлайн-игр
Опорная частота задаётся извне, основным кодеком Опорная частота берётся от чипсета (ICH) Единый высококачественный задающий генератор для синхронизации
Стабильность работы зависит от стороннего ПО третьих фирм Универсальная архитектура звукового драйвера от Microsoft Единый драйвер для большей стабильности OS и базовой функциональности, не требуется специальная установка драйверов
Ограниченное автоопределение и переопределение Полное автоопределение и переопределение Полная поддержка Plug and Play
Стереомикрофон или 2 микрофона Поддержка массива из 16 микрофонов, максимум Более точные ввод и распознавание речи

Основные производители

  • Creative Labs,
  • Diamond Multimedia System, Inc. ,
  • ESS Technology (сейчас только микросхемы ЦАП/АЦП),
  • KYE Systems (Genius),
  • M-Audio,
  • Turtle Beach Systems,
  • Yamaha Media Technology.
