18650 с защитой или без как определить: в США призвали не делать ошибку!

в США призвали не делать ошибку!

В США объявили войну аккумуляторам 18650 без защиты. Ведомство по безопасности потребительских товаров (CPSC) призвало и самих покупателей отказаться от таких элементов, а от предпринимателей потребовало убрать такие ячейки из продажи.

Предлагаем простыми словами разобраться, почему это так важно для каждого из нас.

18650 с защитой — можно использовать в любых бытовых приборах/устройствах и заряжать отдельно.

Простыми словами, 18650 с защитой играет роль перезаряжаемой батарейки, которую можно относительно легко заменить при износе старой. Например, в фонариках, игрушках и так далее.

Узнайте, что значит защищённый аккумулятор — от чего его хотят защитить?

18650 без защиты — очень опасны, можно использовать и заряжать только в специально предназначенных приборах/устройствах.

Простыми словами, 18650 без защиты являются промышленным компонентом в электронике и размещаются внутри корпуса. Его замена выполняется модульно (вместе с внешней платой управления и балансировки BMS) или в специализированной мастерской.

В чём главное отличие 18650 без защиты от 18650 с защитой?

Главное отличие батарей 18650 без защиты заключается в отсутствии компонентов безопасности при зарядке и разрядке (эксплуатации).

Производитель в многосоставных батареях из нескольких незащищённых аккумуляторов 18650 защищает не один элемент, а сразу всю сборку. Например, в электротранспорте (от гироскутеров до электромобилей) или ноутбуках. В этом случае используют общую плату управления на все элементы.

Что значит «18650 без защиты»?

В отдельно взятом незащищённом 18650-аккумуляторе отсутствует плата BMS (Battery Management System), которая включает в себя:

• • PCB (Protection Circuit Board) — для предотвращения перезаряда и глубокого разряда;
• • терморезистор PTC/NTC (Positive/Negative Temperature Coefficient) — для защиты при критических показателях температуры.

При этом в большинстве аккумуляторов 18650 есть базовая защита CID (клапан выпуска газов при повышении давления для предотвращения вздутия/разрыва), но не во всех.

У защищённого экземпляра есть возможность отреагировать на критические состояния и разорвать электронную цепь в случае опасности. То есть без такой защиты аккумулятор 18650 обязательно должен контролироваться платой управления BMS или непосредственно самим устройством.

Важно! При использовании 18650 без защиты может произойти несчастный случай, при котором аккумулятор:

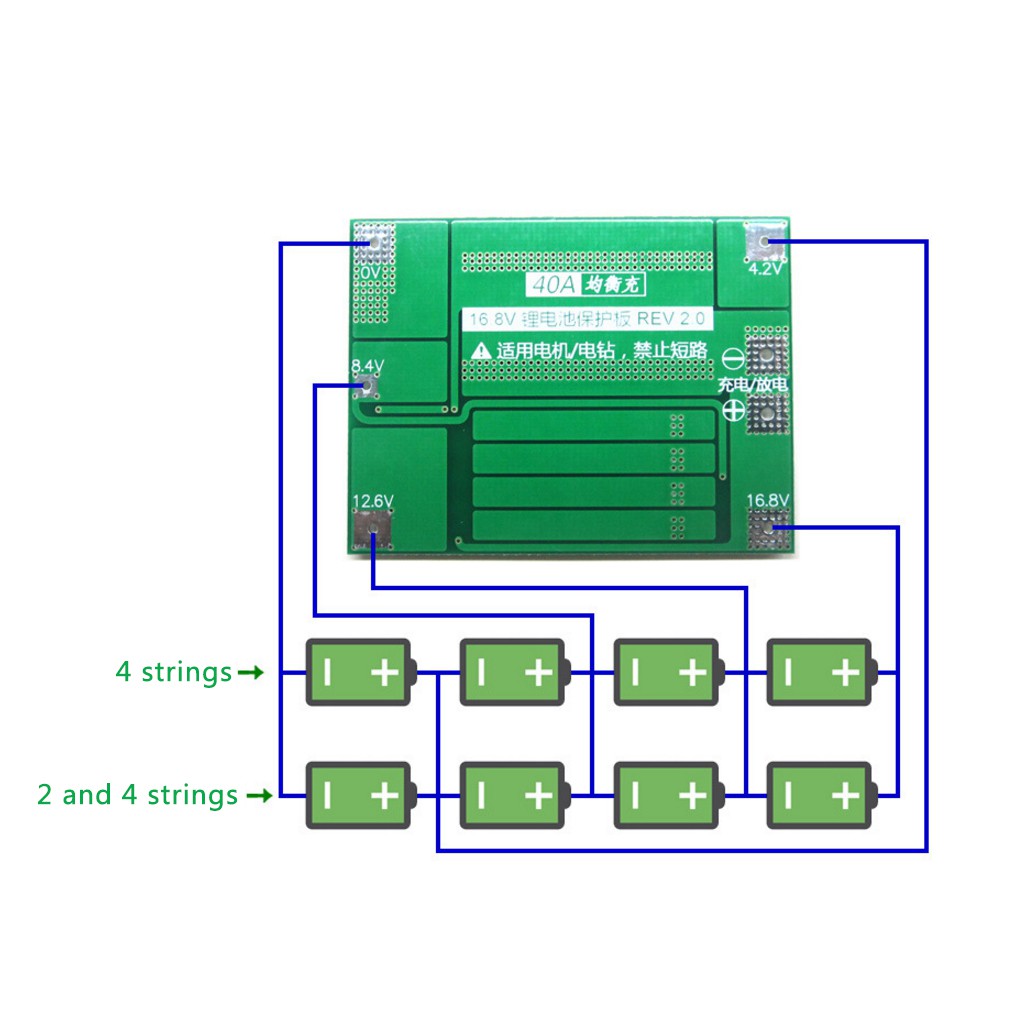

Батарея, которая управляется при помощи одной BMS-платы на сборку из 8 незащищённых элементов питания 18650.

Замена 18650 без защиты должна быть осознанной

При попытке заменить элементы 18650 без защиты пользователь берёт на себя все риски. Установка в батарейный блок без балансировки и тестирования чревата опасными последствиями. Качество такого ремонта будет непредсказуемым.

Батарея может взорваться или вспыхнуть прямо в руках, на зарядке или просто дома — последствия очень серьёзные!

Иногда производители всё же используют 18650 без защиты как батарейку. Так бывает, например, в китайских фонариках или недорогих гаджетах, где зарядка выполняется подключением USB-кабеля.

По замыслу производителя защита есть в самом устройстве. Пользователю не нужно вынимать батарею, чтобы зарядить. В инструкции к ним обычно указано, что дозволяется применять идентичные 18650-элементы. Но это скорее исключение из правил.

Например, у нас в Neovolt вы можете заказать замену элементов на предприятии в Москве (и не только формата 18650). Доставка выполняется через пункты CDEK или PickPoint. Оплата при получении готового изделия на руки — никаких рисков.

Услуга замены элементов популярна. Ей пользуются для оживления аккумуляторного электроинструмента, пылесосов, профессиональных приборов и так далее. Оригинал сложно достать (дорого или снят с производства), либо дата изготовления более трёх лет, плохо держит заряд.

Замена элементов дешевле, чем покупать новую батарею. Порой это вообще единственный вариант, если оригинал трудно найти или он снят с производства.

Так, при замене элементов 18650 без защиты в обязанности нашего инженера входит точечная сварка, сборка, компоновка, балансировка, тестирование и калибровка на канадском оборудовании Cadex. В домашних условиях провести такую работу качественно невозможно. А в сторонних мастерских не дают гарантию 12 месяцев на такое изделие.

Если вы не уверены, какой аккумулятор выбрать, то напишите в комментарии или в личные сообщения ВКонтакте @NeovoltRu — мы поможем и подскажем, как сделать всё правильно.

Подпишитесь на нашу группу, чтобы узнавать новости из мира автономности гаджетов, об их улучшении и прогрессе в научных исследованиях аккумуляторов. Подключайтесь к нам в Facebook и Twitter. Мы также ведём насыщенный блог в «Дзене» и на Medium — заходите посмотреть.

Li-ion аккумуляторы формата 18650 без защиты (промышленные).

Li—Ion аккумуляторы формата 18650 без защиты

Практически подавляющая часть современных приборов работает на электрической энергии. Помимо её стационарных источников активно используются мобильные элементы в виде аккумуляторов и одноразовых батареек, которые вырабатывают электроэнергию за счет протекания в них химических процессов. Наиболее оптимальным вариантом мобильных источников для самой разной бытовой техники являются аккумуляторы 18650.

Особенности аккумуляторов 18650

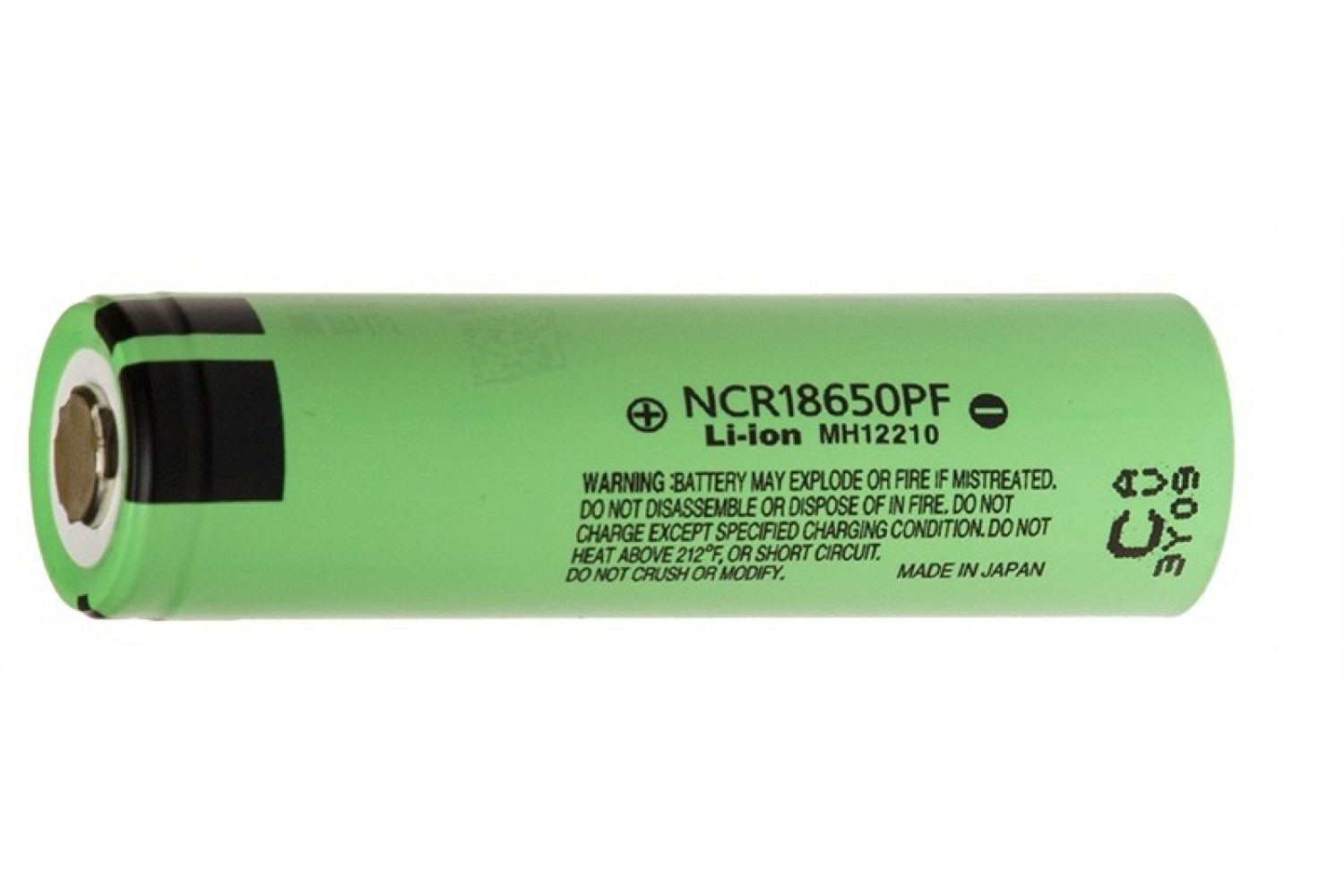

По внешнему виду аккумуляторы формата 18650 напоминают обычную пальчиковую батарейку только несколько большего размера. Широкое распространение элементы получили за счет того, что имеют более сотни циклов зарядки. Аббревиатура мобильного источника расшифровывается следующим образом: 18 – диаметр элемента в миллиметрах, 65 длина изделия в миллиметрах, 0 указывает на цилиндрическую форму источника.

18650, аккумуляторы для обеспечения энергией техники, которой для качественной работы нужны источники большой ёмкости. Примерами таких устройств могут служить фонари, портативная зарядка для телефона или ноутбук. На текущий момент рекордсменом по ёмкости является мобильный источник panasonic 18650.

Различают акб 18650 двух типов: с защитой и без защиты. Элементы с защитой оснащены электроникой крошечных размеров, встроенной внутрь батареи. Задача микросхемы обезопасить источник от короткого замыкания, перегрева и завышенных разрядов. Недостатком элементов с защитой являются их несколько завышенные габариты по длине на 3 мм и по ширине на 0,5 мм.

18650 без защиты более компактны и используются в следующих случаях:

• Батарейный отсек рассчитан на один аккумулятор и слишком узок и короток для элемента с защитой.
• Незащищенный аккум 18650 незаменим, если устройство потребляет ток более 3-х ампер. В этом случае элемент с защитой может отключиться при включении вследствие перегрузок.

Характеристики

Li—Ion аккумуляторов

Батарейки 18650 относятся к мобильным источникам питания литий-ионного типа. Литиевые аккумуляторы 18650 состоят из электронной пары активных компонентов с содержанием соли лития и имеют следующие преимущества:

• Высокая энергетическая плотность, что обеспечивает энергоемкость до 3400 мАч без увеличения габаритов.
• Более высокое выходное напряжение по сравнению со стандартным никелевым элементом: 3,6 В против 1,2 В.
• Минимальные потери энергии. Саморазряд составляет не более 6% в месяц.
• Период эксплуатации составляет до 10 лет, а число циклов зарядка-разрядка до 1000.
• Расширенный диапазон рабочих температур от минус 20 градусов до плюс 50 градусов.
• Низкий удельный вес при сохранении стандартных габаритов.

С учетом перечисленных преимуществ большинство пользователь переводят свое оборудование на литий ионные аккумуляторы 18650, но присутствуют и недостатки. В частности li ion 18650 стоит несколько дороже привычного варианта элемента, но рабочие характеристики и длительный эксплуатационный период этот недостаток нивелирует.



Где их используют — Все запчасти

Очень часто в магазинах можно увидеть странную гигантскую пальчиковую батарейку, которая очевидно не подходит для обычных пультов или детских игрушек.

Сегодня мы выясним, для чего же эти батарейки предназначены и где их используют?

Аккумулятор 18650 – это литий-ионная батарейка, которая по форме напоминает пальчиковую батарейку, но на выходе имеет напряжение 3,7 В, а ее емкость составляет от 1600 до 3600 мАч. Для сравнения обычная батарея AA или AAA имеет напряжение 1,5 В/1,2 В

.

Данные батареи используют там, где необходима большая емкость. Например, светодиодные фонари, батареи в ноутбуках, электровелосипеды или Power Bank.

Размер батарейки указан в ее названии – 18650. Первые две цифры (18) обозначают диаметр батарейки – 18 мм, а 650 значит, что длина батарейки 65 мм. Хотя фактическая длина батарейки с защитой составляет 66,5 мм.

Главные преимущества этих батарей — низкий уровень саморазряда и отсутствие эффекта памяти. Они относительно легкие и простые в обслуживании. У аккумулятора 18650 довольно большое количество циклов – от 500 до 1000.

Чтобы зарядить такую батарейку, понадобится специальное зарядное устройство.

Есть у этих батареек и свой минус. Они часто выходят из строя, если их перезарядить или перегреть. Чтобы не допустить такого, все аккумуляторы снабжаются встроенной электронной схемой, которая не дает им перезарядиться или перегреться во время зарядки. Использовать аккумулятор без защиты очень опасно, он может перегреться и взорваться. На защищенных батареях присутствует текст «Protected», «With protective PCB», «Protection Circuit» и т.п.

Но бывают ситуации, когда используются незащищенные аккумуляторы. Например, необходимо спаять вместе несколько аккумуляторов (как в батарее для ноутбука) или батарея с защитой не помещается в отсек. Если аккумулятор незащищен, на нем написано «Unprotected» или надпись просто отсутствует.

Также не рекомендуется допускать полный разряд аккумулятора, иначе он быстро сломается. Оптимальным для хранения считается заряд около 40%. Стоит помнить, что литиевые аккумуляторы стареют, даже если они просто лежат в тумбочке.

Если вам необходим аккумулятор 18650, вы можете приобрести его на нашем сайте в разделе Элементы питания.

Команда ВСЕ ЗАПЧАСТИ

Копирование материалов с сайта all-spares.ua разрешается только при условии указания авторства и размещения обратной текстовой ссылки на каждый скопированный контент.

Блог » Какими бывают аккумуляторы 18650?

Очень многие яркие светодиодные фонари работают именно с аккумуляторами 18650. Это совершенно понятно, ведь такие элементы питания рассчитаны на большую емкость и будут долго поддерживать работу даже очень мощных моделей. В то же время, аккумуляторы этого размера бывают очень разными. Если перед вами стоит задача выбрать определенный тип, то стоит разбираться в том, какими же бывают аккумуляторы 18650.

Купить аккумуляторы 18650 в России
Купить аккумуляторы 18650 в Украине

Аккумуляторы дают необходимый запас свободы всем, кому необходимо использовать электроприборы на природе или просто, не подключая их к обычной розетке. Именно благодаря им, мы можем включить в лесу фонарь, зарядить телефон или power-bank, использовать еще множество различных приборов, так необходимых в современной жизни. Аккумуляторы действительно необходимы, а потому за их производство берутся многие компании.

Это, а также различия между приборами, с которыми в комплекте используются перезаряжаемые источники энергии, привело к тому, что разновидностей аккумуляторов существует очень много. Формат 18650 среди них является одним из самых популярных. Давайте же рассмотрим подробнее, что скрывается за этим названием и как выбрать для себя лучшие аккумуляторы.

Основные характеристики

Аккумуляторы 18650 относятся к цилиндрическим по форме элементам питания. Они даже похожи на привычные для всех пальчиковые батарейки, только крупнее по размеру. В принципе, габариты этих элементов питания указаны в их названии, достаточно только понимать, каким образом они зашифрованы.

В названии 18560 первые две цифры указывают на диаметр аккумулятора, вторые две - на высоту, а цифра 0 говорит о его цилиндрической форме. Кроме того, в буквенно-цифровой маркировке может зашифровываться химический состав элемента питания и даже полная дата его производства.

Но каждый производитель формирует такую маркировку по собственным стандартам, а потому для нее невозможно указать универсальную расшифровку. Что касается емкости аккумуляторов 18650, то она варьируется в пределах примерно от 1600 мАч до 3600 мАч, что довольно много по сравнению с другими типами аккумуляторов. Номинальное напряжение для них составляет 3,6-3,7 В. Заряжать большинство из таких аккумуляторов следует с силой тока 0,5-1А.

Типы аккумуляторов 18650

Несмотря на то, что многие популярные аккумуляторы 1860 изготавливаются по технологии использования литий-ионного электролита, их химический состав все же может быть разным. Самые распространенные варианты такие:

• ICR — элемент питания на базе кобальта;
• INR — элемент питания на базе никеля и марганца;
• IMR — элемент питания на базе марганца.

Есть и другие варианты, получившие меньшее распространение. Например, Panasonic предлагает аккумуляторы на базе никеля и кобальта, в которых в качестве изолятора выступает оксид алюминия. Они маркируются как NCR. А Аккумуляторы с маркировкой IFR- это перезаряжаемые элементы питания на базе железофосфатной химии.

Литий-кобальтовые аккумулятора, пожалуй, самые распространенные. Именно такой состав химии позволяет создавать элементы питания с самой большой емкостью. Никель-марганцевые аккумуляторы больше известны нам под названием «Высокотоковые». Они также стали стремительно приобретать популярность, поскольку могут отдавать в нагрузку ток около 5-7В, что идеально подходит для особенно мощных фонарей. Литий-ферумфосфатные аккумуляторы уступают предыдущим типам по емкости и рабочему напряжению, потому не так популярны, хотя имеют множество преимуществ по другим параметрам.

Особенности эксплуатации

Аккумуляторы 18650 выпускаются как с дополнительной индивидуальной защитой, так и без нее. Дело в том, что элементы питания без защиты очень требовательны к условиям их эксплуатации: они не любят перегревания, чрезмерного заряда и других нежелательных последствий работы с большой нагрузкой или в комплекте с не самым современным зарядным устройством. Они могут потерять часть своей первоначальной емкости ил даже вовсе выйти из строя. Но многие модели выпускаются со встроенной в корпус со стороны минусового контакта защитой. Она приваривается особым образом к корпусу и помогает избежать всех основных проблем. Защищенные аккумуляторы гораздо менее подвержены перегреву, в них не возникнет короткого замыкания из-за неправильной установки в батарейный отсек прибора. Как результат, дольше прослужит не только сам аккумулятор, но также и зарядное устройство, та техника, для которой этот аккумулятор используется.

Казалось бы, зачем же тогда вообще покупать незащищенные аккумуляторы? Дело в том, что установка защиты делает их длиннее на 2-4 мм, что для некоторых приборов может оказаться притачным. Особенно, если несколько аккумуляторов устанавливаются в батарейный отсек последовательно. Однако в случае со светодиодными аккумуляторами этот момент обычно не существенен, поэтому для них чаще всего покупают именно защищенные аккумуляторы, которые не требуют никаких специальных условий эксплуатации.

Новинка с USB портом

В принципе, возможностью зарядки каких-либо приборов от USB уже давно никого не удивишь. Но вот аккумуляторы с таким разъемом все еще встречаются не часто. Тем не менее, подобные элементы питания выпускают разные производители и о них обязательно стоит упомянуть. Наиболее популярный вариант — это аккумулятор стандартного размера, на корпусе которого сбоку имеется разъем micro-USB. Примером могут послужить модели Fenix ARB-L18-2600U, YLP SA1826. Чаще всего, в аккумулятор встроен также и индикатор, который помогает определить, когда он полностью зарядится. Но также бывают аккумуляторы с USB разъемом, встроенным с торцевой стороны. Они менее емкие, поскольку полезный объем такого аккумулятора зачастую меньше из-за необходимости оставить место для USB порта. Для подключения аккумулятора и начала процесса зарядки, его нужно открыть по принципу флешки. В любом случае, такой аккумулятор можно заряжать даже без специального зарядного устройства, что делает его более привлекательным для покупателей.

Купить аккумуляторы 18650 в России
Купить аккумуляторы 18650 в Украине

Как определить, где плюс и минус у аккумулятора 18650 Li-Ion

Аккумулятор li ion 18650 представляет собой батарейку цилиндрической формы. Она мало чем отличается от обычных, элементов питания АА «пальчиковых», но имеют большие размеры. В длину они 66 мм, а в диаметре 18 мм.

Блок: 1/12 | Кол-во символов: 215
Источник: https://IstochnikiPitaniy.ru/akkumulyatory/batarei/18650.html

Способы определения полярности

Поскольку внешне аккумуляторы 18650 очень похожи на гальванические элементы типа АА и подобные им, определить полярность источника питания можно так же, как в случае с пальчиковой батарейкой. Существует два основных способа нахождения плюса и минуса: путем внешнего осмотра элемента или при помощи любого инструмента, которым можно измерить напряжение на полюсах.

По внешнему виду аккумулятора

Самый простой способ определения полярности 18650 — изучение маркировки, нанесенной на корпус изделия. На наклейке можно увидеть всю необходимую информацию, среди которой:

• типоразмер аккумулятора;
• название компании-производителя;
• емкость в мА·ч;
• номинальное напряжение.

На качественных элементах в обязательном порядке указывается полярность — «плюс» на одном конце и «минус» на другом. Если подозрений в ошибочной маркировке нет, можно смело ориентироваться на эти значки. Однако недобросовестные компании могут не наносить метки полярности на свои изделия. Также возможен допуск к продаже бракованных изделий — аккумуляторов, на корпусах которых наклейка наклеена не той стороной, из-за чего знаки полюсов меняются местами.

Если был приобретен источник питания от неизвестного производителя, стоит дополнительно осмотреть непосредственно его контактные площадки. В идеале следует делать это всегда — это обеспечит максимальную безопасность эксплуатации аккумуляторов 18650.

Как и у солевых или щелочных батареек, контакты литий-ионных аккумуляторов отличаются формой: отрицательный вывод — плоский, «плюс» же имеет выпуклость. Кроме того, литиевые батарейки, как правило, имеют несколько отверстий на положительном полюсе. Они нужны для выпуска газа, образующегося при нагреве источника питания. Благодаря такой конструкции определить полярность можно не только путем осмотра, но и на ощупь.

Иногда можно встретить аналогичные аккумуляторы, отличающиеся от стандартных линейными размерами. Связано это с тем, что некоторые источники питания оснащаются защитной микросхемой, контролирующей процесс заряда и разряда элемента. Монтируется она обычно на положительной контактной площадке. Форма полюса при этом не меняется — на нем так же имеется небольшая выпуклость.

При помощи измерительного инструмента

При использовании качественных аккумуляторов от проверенных производителей сомневаться в правильности маркировки приходится редко. Однако абсолютно уверенным в безопасности использования гальванического элемента можно быть только после его проверки измерительным инструментом.

Хотя существует несколько приборов для проверки аккумуляторов, наиболее удобен в использовании обычный мультиметр. Чтобы определить полюса 18650 с его помощью, нужно выполнить следующие шаги:

1. Подключить красный и черный провода к разъемам на приборе.
2. Выставить рукоятку мультиметра в режим измерения низкого напряжения.
3. Приложить щупы к торцам аккумулятора. Поскольку полюса неизвестны, нет разницы какой щуп к какому контакту прикладывать. В случае ошибки не будет никакого вреда ни для батарейки, ни для инструмента.
4. Посмотреть на индикатор. Если на нем будут положительные показания, значит, полюса определены верно (в этом случае красный щуп будет указывать на «плюс», а черный — на «минус»). В ином случае вольтаж будет отрицательным.

Мультиметр будет полезен и при решении других задач. В первую очередь стоит обратить внимание на показания при измерении напряжения: правильно функционирующий аккумулятор должен показывать 4,2 В в заряженном состоянии и 3,7 В — в разряженном.

Если вольтаж падает ниже, батарею следует срочно зарядить во избежание уменьшения ее емкости.

Блок: 2/3 | Кол-во символов: 3588
Источник: https://ProAkkym.ru/litievye/kak-opredelit-gde-pljus-i-minus-u-akkumuljatora-18650-li-ion

Что означает число 18650

Обозначение «18650», указанное в маркировке батареи, означает её размеры в миллиметрах, где:

• 18 – диаметр корпуса;
• 65 – длина батареи, фактический размер которой равен 66,5 мм;
• 0 – добавленная цифра означает, что тип модели в своём ряду первичен.

Габариты АКБ 18650

Блок: 2/10 | Кол-во символов: 285
Источник: https://amperof.ru/elektropribory/akkumulyator-18650.html

Последствия неправильного использования батарейки

Чтобы полностью осознать, насколько важно уметь определять, где минус и плюс у аккумулятора 18650, нужно понять, что произойдет, если перепутать полярность. Главное последствие ошибки — короткое замыкание, при котором образуется цепь, состоящая только из источника питания, внутри него начинается движение электрического тока, который никуда не уходит. Далее происходит следующее:

1. Аккумулятор начинает нагреваться. Скорость нагрева зависит от многих факторов, в первую очередь от напряжения элемента. Из-за этого процесс принимает более стремительный и разрушительный характер, чем в случае с солевыми батарейками.
2. Давление в электролите растет.
3. Клапан на положительном полюсе выпускает избыточное давление. При этом начинает вытекать раскаленный электролит.
4. На воздухе скорость реакции возрастает. Начинается разрушение корпуса изделия.
5. Возможно возгорание лития.

Если неправильно определить, где плюс у аккумулятора 18650, изготовленного с нарушением технологии, последствия могут быть еще серьезнее. Защитный клапан может не сработать — в таком случае давление внутри корпуса будет накапливаться, из-за чего произойдет взрыв. Не очень мощный, но выплеснувшаяся при этом горячая кислота приведет к химическим и термическим ожогам, если попадет на кожу, а также может вызвать пожар. Ожоги могут быть очень тяжелыми, если электролит продолжит кипеть на воздухе.

Важно учитывать, что взрывается аккумулятор далеко не сразу, поэтому не следует паниковать. Пока он не нагрелся, его можно спокойно извлечь из устройства, затем нужно дать изделию остыть, после чего утилизировать. Если источник питания уже раскалился или из него потек электролит, нельзя пытаться отключить его, это приведет к ожогам. Лучший вариант — отойти подальше и подождать, пока аккумулятор не перестанет кипеть.

Таким образом, определить, где плюс и минус у 18650, довольно просто. Важно проверять полярность перед каждой ее установкой в какое-либо устройство, чтобы избежать опасных последствий.

Чтобы минимизировать риск порчи изделия, для его зарядки следует использовать качественное и современное зарядное устройство, оснащенное контролирующим чипом. Он не только защитит аккумулятор от опасного превышения напряжения, но и не будет подавать ток на элемент с перепутанной полярностью.

Блок: 3/3 | Кол-во символов: 2404
Источник: https://ProAkkym.ru/litievye/kak-opredelit-gde-pljus-i-minus-u-akkumuljatora-18650-li-ion

Строение АКБ

Литий-ионная батарейка-аккумулятор заключена в прочном алюминиевом цилиндре. Внутри корпуса установлен анод из графита и алюминиевый катод. Между ними помещён сепаратор. В пористом теле, пропитанном электролитом, ионы лития с положительным зарядом поглощаются кристаллической решёткой из графита. Анод соединен с отрицательным выводом. На токосъёмнике плюсовой клеммы в это время накапливается электрический потенциал.

Обратите внимание! Полюсы АКБ расположены на противоположных концах корпуса. Где плюс, там клемма снабжена цилиндрическим выступом, минусовый вывод сделан плоским пятачком.

Терминал для зарядки

Блок: 3/10 | Кол-во символов: 622
Источник: https://amperof.ru/elektropribory/akkumulyator-18650.html

Как расшифровывается маркировка

В качестве примера можно рассмотреть литий-ионную батарею ICR18650-26F M.

1. Первый символ «I» используется на всех элементах данного типа, которые создаются по одной технологии;
2. Вторая буква позволяет понять, из какого материала выполнен катод. Для литий-ионных батарей это может быть кобальт – С, марганец – М, железофосфат – F;
3. Следующая буква – R – расшифровывается как аккумулятор;
4. Цифры 18650 можно разделить на два блока: 18 и 65. Это длина и диаметр соответственно;
5. Последняя цифра 0 – это форма, то есть цилиндр.

При этом у различных производителей маркировка может сильно отличаться.

Блок: 4/12 | Кол-во символов: 624
Источник: https://IstochnikiPitaniy.ru/akkumulyatory/batarei/18650.html

Защитные устройства

В дорогих моделях ответственные производители устанавливают предохранительные клапаны. Через них сбрасывается избыточное внутреннее давление паров, которое может возникнуть в момент нарушения правил пользования АКБ. Клапан значительно продлевает «жизнь» устройства.

Внутри корпуса батареи к минусовому полюсу припаян контроллер (плата, покрытая фольгой). Его электронная схема не допускает перезаряд и перегрев АКБ при подключении к зарядному устройству.

Важно! Отсутствие контроллера может привести к печальным последствиям. В результате перегрева внутренняя начинка аккумулятора может разрушиться и даже взорваться, что может нанести вред здоровью людей.

Хорошие аккумуляторы брендовых производителей, которые оснащены определённой защитой. Её наличие отражено в маркировке, которая имеет следующие обозначения: «Protection Circuit», «With protective PCB», «Protected». Дешёвые батареи или не имеют на корпусе таких слов, или указано слово «Unprotected», что означает в любом случае отсутствие какой-либо защиты.

Электронная плата защиты

Обратите внимание! Важно правильное соблюдение полярности при подключении батареи к потребителю. Надо знать, где находится плюс, и как его определять у батареи. Плюсы и минусы обозначены по сторонам корпуса значками «+» и «-».

Блок: 4/10 | Кол-во символов: 1280
Источник: https://amperof.ru/elektropribory/akkumulyator-18650.html

Как отремонтировать АКБ 18650

В случае выхода из строя батареи с защитой плату надо отключить. Для этого поступают следующим образом:

1. Корпус освобождают от полимерной оболочки. Покрытие срезают острым ножом.
2. Плату снимают из-под плюсовой клеммы. Кусачками срезают точечную сварку и удаляют контактную проволоку.
3. Возле минусовой клеммы удаляют пластиковое покрытие так, чтобы поверхность клеммы осталась открытой.
4. Покрытие корпуса нужно восстановить, сделав его из канцелярского скотча. Оборачивают в него боковую поверхность аккумулятора.
5. В продаже можно найти самоклеящуюся плёнку «Oracal», которая предназначена специально для восстановления защитных покрытий электротехнического оборудования. Ею оборачивают батарею, срезав излишки плёнки.
6. После ремонта длина устройства может уменьшиться на 1 мм, что не скажется на подпружиненных контактах потребителя.
7. Если за это время аккумулятор полностью разрядится, то он быстро восстановит свой потенциал после полной зарядки.

Блок: 5/10 | Кол-во символов: 963
Источник: https://amperof.ru/elektropribory/akkumulyator-18650.html

Как определить плюс и минус

По сравнению с элементами питания АА и ААА, в литий-ионных нет такой заметной внешней разницы между плюсовой и минусовой клеммы, но разобраться достаточно легко:

• На «плюсовой» стороне имеются небольшие отверстия в количестве 3-4 штук.
• «Плюсовая» сторона немного выступает».
• «Минус полностью плоский.

Блок: 6/12 | Кол-во символов: 329
Источник: https://IstochnikiPitaniy.ru/akkumulyatory/batarei/18650.html

Характеристики аккумулятора 18650

Качественные батареи реализуют в комплекте с сопроводительным листком, в котором указаны технические характеристики. Их можно отобразить в следующем перечне:

• напряжение – 3,7 в;
• допустимый диапазон температур составляет 200С – +600С;
• обязательная установка защитной платы от перезаряда и переразряда;
• предельная ёмкость аккумулятора составляет 3600 миллиампер часов;
• ресурс эксплуатации выдерживает более 1100 зарядок и разрядок;
• срок службы составляет около 10 лет.

Блок: 6/10 | Кол-во символов: 493
Источник: https://amperof.ru/elektropribory/akkumulyator-18650.html

Как определить лучший аккумулятор 18650

Рынок электротехники предлагает широкий выбор пальчиковых аккумуляторов. Чтобы узнать, какая лучшая батарея марки 18650, нужно уделить внимание продукции ведущих производителей, таких как Sony, Sanyo, Panasonic и другие.

Основная масса изделий выпускается с ёмкостью 3400 mAh и имеет современные устройства защиты. Самым мощным и надёжным источником электроэнергии в этом ряду считается литиевая батарея – Lithium Ultrafire BRC 18650 3600mAh.

Блок: 7/10 | Кол-во символов: 480
Источник: https://amperof.ru/elektropribory/akkumulyator-18650.html

Как зарядить аккумулятор 18650?

Выполнять подзарядку элемент питания 18650 li ion следует частенько. В противном случае он может потерять свою прежнюю резвость.

1. Выполнение зарядки происходит с вольтажа 0,05 в, а заканчивать следует, когда напряжение достигает уровня в 4,2 вольта. Так батарея будет в целости.
2. Зарядка может быть осуществлена при токе 0,5-1 Ампер. Поэтому каким током заряжать li ion аккумулятор 18650, теперь понятно. Первое значение является самым сбалансированным. Второе сделает процесс зарядки быстрее. Но не стоит увеличивать силу тока без всякой необходимости.
3. Батареи 18650 подзаряжаться должны не больше 3-х часов. Иначе химия может пострадать. Хорошо если встроена защита. В этом случае АКБ сам отключится.
4. Не нужно чтобы аккумулятор сильно разряжался. Прежние характеристики будет проблематично вернуть. Время от времени его нужно подзаряжать.
5. В первый раз следует выполнить 5 циклов заряда и 5 циклов разряда.

Как зарядить аккумулятор 18650 без зарядного устройства?

Без подзарядника выполнить наполнение АКБ энергией можно только через USB пор. Для этого в вашей батареи должен быть специальный разъем. Подробности в видео.

Зарядное устройство для батареек 18650

Зарядить своими руками данный элемент питания можно с помощью стандартного зарядника. Обычно устройство с 1 гнездом способно давать заряд силой тока 1 Ампер. Подобный аппарат будет удобен для тех людей, которые выполняют заряд один раз в 12 месяцев.

Подключение модуля зарядки батареи 18650 выполняйте строго, соблюдая полярность.

Те зарядные устройства, которые имеют 2 гнезда под батареи с 4,2 в. Если увеличить вольтаж АКБ умрет. К счастью есть индикатор, который следит за процессом.

В розничной торговле могут встретится смешанные типы зарядников. Они предназначены как для аккумулятора 18650, так и для обычных никель кадмиевых батарей.

Устройства, которые имеют высокую стоимость оснащены более богато. В них есть реле и все возможные индикаторы контроля. Поэтому зарядка для литий ионных аккумуляторов 18650 будет более надежной.

Что делать если 18650 не заряжается?

1. Проверьте дату изготовления, возможно его срок уже иссяк.
2. Подумайте сколько циклов заряда и разряда уже вы сделали. Если больше чем указано в характеристиках АКБ, то он уже отслужил.
3. Проверьте исправно ли зарядное устройство. Возможно перемололся провод.
4. Обратите внимание на контакты. Есть вероятность нарушения соприкосновения батареи и жестяной пластины. Причиной может быть налет, ржавчина или окисление.
5. Проверьте есть ли электричество в доме.

Эти пять пунктов помогут понять почему не заряжается аккумулятор 18650.

Как зарядить аккумулятор 18650 зарядкой от телефона?

Ниже в видео изложена инструкция как правильно можно это сделать. Вот что потребуется:

1. Мобильная зарядка ТР 4056.
2. АКБ.
3. Паяльник.
4. Провода.
5. USB провод с подходящим разъемом.
6. Зарядник для телефона.

После сбора устройства остается подсоединить его к ЗУ телефона с помощью USB кабеля.

А вот зарядка 18650 от солнечной батареи возможна если создать специальное устройство выдающее нужный ток. Но в действительности придется постараться чтобы воплотить конструкцию в жизнь. Готовой разработки пока нет.

Смотрите видео о том, как собрать крутую батарею с солнечными панелями.

Совет! Лучше всего покупать зарядное устройство для 18650 li ion аккумуляторов CV или CC.

Как сделать зарядник для батареек 18650?

Зарядка для li ion аккумуляторов может быть выполнена на микросхеме LM 317. Ниже представлена схема и как она выглядит в сборе.

В видео представлен пример создания ЗУ для данного элемента питания.

Блок: 7/13 | Кол-во символов: 3500
Источник: https://batareykaa.ru/akkumulyatornaya-batareya-18650/

Ёмкость АКБ 18650

Доверять этому показателю, указанному на дешёвом изделии, не следует. Как правило, декларированный объём ёмкости завышен в два раза реального показателя. Вместо 3400 mAh батарея может еле вытягивать 1300 mAh.

Надо понимать! Чем выше это число, тем дольше проработает аккумулятор до очередной зарядки.

Блок: 8/10 | Кол-во символов: 316
Источник: https://amperof. ru/elektropribory/akkumulyator-18650.html

Схемы соединения аккумуляторов

К батареям можно приобрести кейсы, с помощью которых несколько элементов соединяются в одну большую. Если соединить несколько таких элементов питания с помощью кейсов параллельно, то емкость увеличится на столько, сколько аккумуляторов будет подсоединено 3600*3=10800 mAh. При этом напряжение будет равно напряжению одной батареи. От емкости зависит длительность их использования.

Параллельное соединение аккумуляторов 18650

Их можно соединить последовательно. В этом случае напряжение сложится, а емкость останется равной одной батареи. Сделать это можно с помощью специального кейса. Соединяя 3 элемента питания по 3,7 v мы получим 11,1 вольтовый аккумулятор 3600 мАh.

Последовательное соединение аккумуляторов 18650

Блок: 9/12 | Кол-во символов: 750
Источник: https://IstochnikiPitaniy.ru/akkumulyatory/batarei/18650.html

Увеличение ёмкости

Чтобы достичь большей ёмкости аккумуляторов, их объединяют в блоки. Соединение «пальчиков» в одну систему делают с помощью контактной сварки. Устройства выстраивают в один ряд, причём полюса каждой последующей батареи расположены в противоположную сторону, чем у предыдущего пальчика.

Контактная пластина представляет собой ленту из никеля. Полоску металла прижимают к ряду батарей последовательно от минуса к плюсу, приваривая её к каждому выводу точечной сваркой. Контактная лента огибает блок по кругу. Таким образом добиваются получения нужного объёма ёмкости источника электроэнергии.

Аккумуляторный блок

Дополнительная информация. Показатель токоотдачи указан на корпусе устройства в амперах. Если потребитель нуждается в большей величине силы тока, чем это может обеспечить аккумулятор, это чревато перегрузкой АКБ. Эти два показателя не должны расходиться в отрицательную сторону.

Блок: 9/10 | Кол-во символов: 903
Источник: https://amperof.ru/elektropribory/akkumulyator-18650.html

Как проверить емкость АКБ

Существует несколько эффективных способов узнать емкость любого аккумулятора. Некоторые из них не требует особых затрат или специальной аппаратуры, а только нехитрые математические вычисления.

Точность таких методов не так высока, как при использовании специальных устройств, однако они позволяют узнать приблизительную емкость. Для многих этого будет достаточно.

Итак, для вычисления емкости бесплатным методом необходимо использовать известный ток. В характеристиках аккумулятора имеется информация о токе. Батарея, имеющая емкость 3600 заряжается на протяжении 36 часов током 100 мАч. Это значит, что конечный результат получается за счет перемножения двух составляющих: времени и тока. Поэтому, зная, сколько требуется для полной зарядки, можно узнать емкость.

Для измерения емкости другим способом, необходимо будет потратить деньги. Существует множество интеллектуальных зарядных устройств, с помощью которых можно быстро измерить емкость. Их можно приобрести в специализированном магазине или на aliexpress. Они используются для измерения различных показателей, а не только емкости.

Устройство измеряющее реальную емкость

Для осуществления третьего способа понадобятся такие детали, как АКБ, часы, амперметр с фонариком. Необходимо вставить батарейку в фонарик, включить его на максимальную мощность. Амперметр необходимо для измерения тока. Если фонарик будет светить 20 часов с потреблением тока в 100 мА, то получаем 20*100= 2000 мАч.

Блок: 10/12 | Кол-во символов: 1471
Источник: https://IstochnikiPitaniy.ru/akkumulyatory/batarei/18650.html

Видео

Блок: 10/10 | Кол-во символов: 8
Источник: https://amperof.ru/elektropribory/akkumulyator-18650.html

Как заряжать и каким током

Литий-ионные элементы могут заряжаться различными станциями. Главное, чтобы значение напряжения было 5 В, а тока от 0,5 до 1 от номинальной емкости батареи. Зарядка литиевого элемента, имеющего емкость 2600 мАч, производится током значением от 1,3 до 2,6 ампер.

Весь период зарядки можно разделить на несколько этапов. Сначала блок, используя ток 0,2 от величины емкости, производит зарядку на протяжении часа. При этом значение напряжения варьируется в пределах 4,1-4,2 вольта. Далее напряжение возрастает.

Что бы не забивать себе голову стоит просто купить зарядное устройство для пальчиковых аккумуляторов.

Блок: 11/12 | Кол-во символов: 638
Источник: https://IstochnikiPitaniy.ru/akkumulyatory/batarei/18650.html

Кол-во блоков: 22 | Общее кол-во символов: 22765
Количество использованных доноров: 4
Информация по каждому донору:

1. https://ProAkkym.ru/litievye/kak-opredelit-gde-pljus-i-minus-u-akkumuljatora-18650-li-ion: использовано 2 блоков из 3, кол-во символов 5992 (26%)
2. https://batareykaa.ru/akkumulyatornaya-batareya-18650/: использовано 2 блоков из 13, кол-во символов 7396 (32%)
3. https://IstochnikiPitaniy. ru/akkumulyatory/batarei/18650.html: использовано 6 блоков из 12, кол-во символов 4027 (18%)
4. https://amperof.ru/elektropribory/akkumulyator-18650.html: использовано 9 блоков из 10, кол-во символов 5350 (24%)

Несложный способ восстановления работоспособности Li-Ion аккумуляторов от портативных устройств

Привет всем юзерам хабра, сегодня я буду рассказывать про то, как я довольно таки простым методом, восстанавливаю нерабочие Li-Ion аккумуляторы от портативных устройств до того как обзавёлся таким замечательным устройством как Imax B6. Таким методом я восстановил работоспособность уже, наверное, трем десяткам аккумуляторов от разных гаджетов, от фотоаппаратов до MP3 плееров, но я замечу, только восстановил работоспособность, емкость таким образом вернуть не получится, да и лично я не встречал способов вернуть емкость для такого типа аккумуляторов. К слову, емкость, которая останется в аккумуляторе, очень сильно зависит от того сколько аккумулятор пробыл в такой «клинической смерти».

Скажу сразу, данный метод не претендует на что-то из разряда «Вау, это что-то новенькое» но, тем не менее, не все про него знают. Суть данного метода чтобы «толкнуть» аккумулятор.

Вот видео всего процесса:

(информация что ниже будет дублировать информацию, предоставленную в видео)

Для того чтобы попробовать вернуть в жизнь аккумулятору нам понадобиться:

— Блок питания который выдаёт постоянное напряжение от 5 до 12 Вольт;
— Резистор номиналом от 330 до 1000 Ом, рассчитан на мощность 0.5 Вт, а хорошо бы и по мощнее;
— Вольтметр для того чтобы контролировать напряжение (по желанию).

Как правило, большинство блоков питания от Wi-Fi роутеров, свичей и модемов идут с разъемом 2.5 мм, например такой как на фото:

Почти всегда центральный контакт разъема имеет плюс, а боковой минус, и еще, как правило, полярность изображают на самом корпусе блока питания:

Как видно на фото мой блок выдаёт постоянное напряжение 12 В об этом свидетельствует значок посредине между 12V и 2. 0A.
Ток блока питания должен быть выше 0.1 А.

Отключаем блок питания от сети чтобы уберечься от короткого замыкания которое может вывести из строя блок, подключаем так, как показано на рисунке, а именно, плюс 12 В к одному концу резистора, а второй конец резистора к плюсу аккумулятора (как правило у аккумулятора указанная полярность, если нету, то нужно как-то узнать где плюс а где минус), минус блока питания подсоединяем к минусу нерабочего аккумулятора.

Смотрим на напряжение если есть такая возможность, оно должно начать потихоньку расти, как только поднимется до 3.3 В то заряжаем уже посредством самого устройства от которого аккумулятор, после этого обязательно нужно следить за температурой аккумулятора на протяжении всего процесса заряда, пробовать рукой не начинает ли он греется, если аккумулятор начнёт быть более чем тёплым или горячим, немедленно вынимаем аккумулятор из устройства, он восстановлению уже не подлежит.

Если же нету возможности смотреть за напряжением, то делаем такую зарядку минуту или две, и вставляем в наше устройство чтобы посмотреть принимает ли оно аккумулятор или нет.

Давайте рассчитаем ток зарядки аккумулятора по Закону Ома (I = U / R) для случая с 12 В блоком питания:

12 В / 330 Ом = 0,036 А(36мА), то есть ток заряда будет 36 мА или же если взять резистор на 1 КилоОм тогда будет 12 В / 1000 Ом = 0,012А (12 мА).

То есть, при 12 В напряжении источника питания, зарядный ток будет составлять 36 мА, это если использовать резистор на 330 Ом, а если резистор взять резистор на 1 КОм, то ток зарядки будет составлять 12 мА.

Для случая с 5-ти вольтовым блоком питания (как правило, это зарядки для смартфонов):

5 В / 330 Ом = 0,015 А(15 мА), то есть ток заряда будет 15 мА или же если взять резистор на 1 КОм тогда будет 12 В / 1000 Ом = 0,005А (5 мА).

Как видим в этом случае ток зарядки, а соответственно и скорость роста напряжения на аккумуляторе будет ниже, по этому для случая с 5 В блоком питания можно взять резистор от 100 Ом, 5 В / 100 Ом = 0,050 А(50мА).

Не советую злоупотреблять токами зарядки(50 мА более чем достаточно для «толчка» аккумулятора) и завышением напряжения выше 4. 2 В, в сети есть достаточно видео с возгоранием литиевых аккумуляторов, например вот:

Так что весь процесс восстановления работоспособности аккумулятора должен, проводится только под наблюдением. Нам главное только вывести аккумулятор из того состояния при котором контроллер, что внутри батареи, отключает аккумулятор от нагрузки.

Почему это работает?

Дело в том, что в аккумуляторах от многих портативных устройств есть контроллер, который следит за напряжением на аккумуляторе, если аккумулятор не использовать или же он долго полежит в разряженном состоянии, то контроллер как бы отключает рубильник, который соединяет аккумулятор от контактных площадок к которым подключается устройство.

Делается это то ли для защиты устройства то ли для того чтобы потребитель через некоторое время покупал новую продукцию.

Все мои публикации.

PS Есть ещё один способ которым я давно пользовался, вместо резистора взять компьютерный вентилятор 80х80 мм, правда минимальное напряжение в таком случае будет от 8 В ну а максимальное 16 В, но способ с резистором более проще, да и не у каждого есть вентилятор.

PPS Как говорят люди в комментариях, риск возгорания восстановленного аккумулятора повышается, особенно в момент первой зарядки, ещё раз акцентирую внимание на этом, следите за температурой на аккумуляторе при первой зарядке.

PPPS Не рекомендую восстанавливать очень старые аккумуляторы, которые пролежали в мёртвом состоянии больше чем пол года, так как у них риск возгорания будет ещё выше.

Информация об аккумуляторных батареях ASUS

Жизненный цикл батареи

1. Из-за химических свойств ионов лития емкость батареи постепенно уменьшается с течением времени. Это нормальное явление.
2. Срок службы литий-ионной батареи составляет примерно 300-500 циклов. При нормальных условиях использования и температуре окружающей среды (25 ℃) литий-ионный аккумулятор должен нормально разряжаться и заряжаться в течение 300 циклов (или около одного года). После этого емкость аккумулятора падает до 80% от первоначальной.
3. Снижение срока службы батареи зависит от конструкции системы, модели, энергопотребления системы, потребления программ и операционного программного обеспечения, а также настроек управления питанием. Высокие / низкие рабочие температуры и ненормальная работа могут привести к быстрому сокращению срока службы батареи на 60% или более за короткое время.

4.  Скорость разряда аккумулятора зависит от программного обеспечения ноутбука или планшета и настроек управления питанием. Например, выполнение требовательных к вычислениям программ, таких как графическое программное обеспечение, игровое программное обеспечение и воспроизведение видео, потребляет больше энергии, чем выполнение обычного программного обеспечения для обработки текстов. Когда ноутбук с заряженным аккумулятором подключается к дополнительным устройствам USB или Thunderbolt извне, аккумулятор также разряжается быстрее.





Механизмы защиты аккумулятора

1. Частая зарядка аккумулятора под высоким напряжением ускоряет ее старение. Чтобы продлить срок службы батареи, батарея поддерживает уровень заряда 90% -100% после полной зарядки, в этом диапазоне система может не заряжаться из-за механизмов защиты батареи.

*Емкость инициирования заряда батареи (%) обычно устанавливается между 90% -99%. Фактическое значение будет отличаться в зависимости от модели.

2. Аккумуляторы, заряженные или хранящиеся при высоких температурах окружающей среды, могут повредиться и ускорить сокращение срока службы батареи. Когда температура батареи слишком высокая и аккумулятор перегревается, зарядная емкость батареи будет ограничена или прекращена совсем. Это часть механизмов защиты батареи системы.
3. Несмотря на то, что устройство было выключено, а адаптер переменного тока удален, системе по-прежнему требуется небольшое энергопотребление, поэтому это нормальный сценарий, когда уровень заряда батареи все еще падает.



Износ аккумулятора

1. Батареи по сути это расходные материалы. Литий-ионные аккумуляторы с непрерывными химическими реакциями естественным образом разряжаются и теряют емкость.
2. После использования аккумулятора в течение некоторого времени, при определенных условиях аккумулятор может незначительно вздуться. Это не создаст проблем безопасности.
3. Вздутые батареи должны быть заменены и выброшены должным образом, даже если они не влияют на безопасность. При замене вздувшихся батарей не выбрасывайте старую батарею в бытовые отходы. Обратитесь в местную службу поддержки ASUS для утилизации батарей.



Стандартный уход за аккумулятором

1. Если ноутбук, мобильный телефон или планшет не будут использоваться в течение длительного времени, зарядите аккумулятор до 50%, выключите устройство и отсоедините источник питания переменного тока (адаптер). Подзаряжайте аккумулятор каждые три месяца до 50%, чтобы предотвратить повреждение аккумулятора из-за чрезмерной разрядки из-за длительного хранения без использования.
2. Когда источник питания переменного тока постоянно используется для ноутбука, мобильных телефонов или планшетов, пользователь должен разряжать аккумулятор до 50% не реже одного раза в две недели, чтобы освободить аккумулятор от постоянного высокого напряжения, что может сократить срок его службы. Пользователи ноутбуков могут продлить срок службы батареи с помощью программного обеспечения ASUS Battery Health Charging.
3. Наилучшими условиями хранения аккумуляторов являются температура окружающей среды от 10 до 35 ° C, поддержание заряда на уровне 50% и увеличение срока службы батареи с помощью программного обеспечения ASUS Battery Health Charging.
4. Избегайте хранения батарей во влажной среде, которая может привести к увеличению скорости разряда батареи. Среда с более низкой температурой будет вредить внутренним химическим веществам батареи, в то время как батареи, хранящиеся при более высокой температуре, подвергаются риску взрыва.
5. Не размещайте компьютер, мобильный телефон или аккумулятор рядом с радиаторами, каминами, печами, электронагревателями или другими источниками тепла выше 60 ℃ (140 ° F). Перегрев аккумулятора может привести к его взрыву или протечке, что может привести к возгоранию.
6. Поскольку в ноутбуках используется встроенный аккумулятор, аккумулятор не будут получать питания, если компьютер не использовался или не заряжался, а затем время и настройки BIOS вернутся к значениям по умолчанию. Если вы не собираетесь использовать компьютер в течение длительного времени, заряжайте аккумулятор раз в месяц.



Оптимальные настройки Батареи

Держа адаптеры переменного тока подключенными к ноутбукам, сотовым телефонам или планшетам во время использования, аккумуляторы остаются слишком заряженными, что может сократить срок их службы. Чтобы защитить аккумулятор при таком использовании, пользователи ноутбука могут продлить срок его службы с помощью программного обеспечения ASUS Battery Health Charging.

Введение ASUS Battery Health Charging

https://www.asus.com/ru/support/FAQ/1032726/

Поставки моделей с 4 квартала 2017 содержат это приложение.



Условия гарантии на аккумуляторы ASUS

1. ASUS заменит новую аккумуляторную батарею в следующих случаях (применяются условия гарантии https://www.asus.com/ru/support/Article/606/):
   • (a) батарея не заряжается;
   • (b) батарея вызывает самопроизвольное включение/выключение/перезагрузку ноутбука;
   • (c) батарея быстро разряжается;
   • (d) батарея не определяется системой;
   • (e) система неоднократно предупреждает пользователя о необходимости замены батареи;
   • (f) индикатор зарядки батареи работает некорректно;



Обзор аккумуляторов ASUS

Литий-ионные батареи

Преимущества литий-ионных аккумуляторов включают высокую плотность энергии, большую емкость, малый вес, длительный срок службы, отсутствие эффекта памяти и быструю зарядку. Они широко используются в потребительских товарах, таких как мобильные телефоны, ноутбуки и планшеты.

Все, что вам нужно знать об аккумуляторе 18650

Делиться заботой!

В этом посте рассказывается все, что вам нужно знать о батареях 18650. Мы поговорим о различных типах, функциях, зарядке, сроках службы и наших рекомендациях по аккумуляторам и зарядным устройствам.

Что такое 18650?

An 18650 — ионно-литиевая перезаряжаемая батарея. Их собственное название — «ячейка 18650». Ячейка 18650 имеет напряжение 3,7 В и емкость от 1800 мАч до 3500 мАч (миллиампер-часы).

18650 могут иметь диапазон напряжения от 2,5 до 4,2 вольт или зарядное напряжение 4,2 вольта, но номинальное напряжение стандартного 18650 составляет 3,7 вольта.

Есть два типа; защищенные и незащищенные. Мы абсолютно рекомендуем батареи защищенного типа 18650. Защищенные элементы включают в себя схему защиты, которая предотвращает перезарядку элемента.

Незащищенные элементы могут перезарядиться и взорваться или вызвать возгорание, если только не предусмотрена специальная электроника для защиты аккумулятора.Популярные аккумуляторы LG HG2 и Samsung 25r являются НЕЗАЩИЩЕННЫМИ батареями, используйте их только в устройствах, предназначенных для использования незащищенных аккумуляторов 18650s

.

Мы также рекомендуем вам использовать высококачественную торговую марку 18650s. Подделки могут врать про высокую мАч.

Среднее время зарядки аккумулятора 18650 составляет около 4 часов. Время зарядки зависит от силы тока и напряжения зарядного устройства, а также от типа аккумулятора.

Сравнение обычных аккумуляторов

Батарея Сделать и тип	Аккумуляторная	Напряжение	Макс миллиампер часов	Ватт часов	Длина и диаметр
Nitecore 21700 (включен для сравнения)	ДА	3.7V	5000 MAH	5000 MAH	18.5	L: 74 мм (2.92 in) D: 21.4 мм (0,84 дюйма)
Orbtronic 18650	Да	3,7 В	3500 мАч	12,5	L: 65 мм (2. 55 дюймов) D: 18 мм (1. В)
XTAR Li-Ion 14500	Да	3.7V	800 мАч	2,9	L: 50 мм ( 1,96 дюйма) D: 14 ​​мм (0,55 дюйма)
Energizer Lithium AA	№	1.5В	3000 мАч	4,5 14,5 мм 3,0
Energizer Lithium AAA	NO	1,5 В	1000 мАч	1,5	Д: 44,5 мм (1,75 дюйма) Г: 10,5 мм (0,41 дюйма)
Eneloop Pro AAA	ДА	1.5 В	950 мАч	1,4
Автомобильный аккумулятор 12 В (включен для сравнения)	ДА	12 В	40 000 мАч	480

Дополнительная информация о 21700: все, что вам нужно знать о батарее 21700

Различные размеры батарей

Сравните размеры на картинке выше: 18650 — 1170 куб. мм, 14500 и АА — 700 куб. мм, ААА — 467 куб. мм.Обратите внимание, что 14500 нельзя использовать во всех устройствах AA, если они не поддерживают батареи на 3,7 и 1,5 В. Аккумулятор 21700 на 1550 куб. мм больше, чем аккумулятор 18650 — 21700 и 18650 не взаимозаменяемы.

Батареи

с защитой или незащищенные батареи 18650?

Защищенные аккумуляторы

18650 имеют электронную схему. Схема встроена в упаковку элемента (корпус батареи), которая защищает элемент от «перезаряда», перегрева или «переразряда», перегрузки по току и короткого замыкания.Защищенный аккумулятор 18650 безопаснее, чем незащищенный аккумулятор 18650 (меньшая вероятность перегрева, взрыва или возгорания).

Незащищенные аккумуляторы 18650 дешевле, но мы не рекомендуем их использовать. Незащищенные аккумуляторы следует использовать только там, где нагрузка/зарядка и зарядка контролируются и контролируются извне. Защищенные аккумуляторы обычно имеют «кнопку сверху», но проверьте технические характеристики, чтобы убедиться в этом. Как правило, аккумуляторы 18650 Flat Top не имеют схемы защиты.

Если батарея повреждена, имеет признаки коррозии или течи, избавьтесь от нее в центре утилизации батарей.Быть безопасным.

См. «Утилизация аккумуляторов — как безопасно утилизировать различные типы аккумуляторов и аккумуляторы, подвергшиеся коррозии».

Какая мощность у 18650?

3,7 В, 3400 мАч, 18650 хранит от 2 до 3,5 Ач. Он может хранить от 10 до 13 ватт-часов. Небольшой кондиционер, который может охлаждать около 9000 БТЕ, потребляет около 1100 Вт в час. Таким образом, для работы кондиционера в течение 1 часа потребуется более 110 аккумуляторов 18650.

Для сравнения вам потребуется три автомобильных аккумулятора 12 В 40 А.Но 110 18650 меньше, чем три автомобильных аккумулятора.

Сколько раз можно заряжать аккумулятор 18650 или другой аккумулятор?

Циклы перезарядки различаются и ограничены. Думайте об этом как о ведре. Хитрость в том, что ведро со временем также заполняется другим мусором, поэтому места становится меньше. По мере повторного использования (перезарядки) батарея деградирует из-за окисления и электрохимической деградации.

Это происходит с любой аккумуляторной батареей типа 18650, 21700, 26650, 14500, АА, ААА или даже с автомобильным аккумулятором.Их можно заряжать только ограниченное количество раз.

Вы хотите выбрать перезаряжаемые батареи, которые можно перезаряжать много раз. Мы особенно рекомендуем 18650, потому что их можно заряжать от 300 до 2000 раз.

Как часто я должен перезаряжать свой 18650?

То, как вы заряжаете аккумулятор, влияет на срок его службы. Если вы можете измерить его, вам нужно разрядить его с 3,7 В до примерно 3 В, прежде чем перезаряжать. Если вы не уверены, используйте устройство, пока оно не укажет на необходимость замены батареи.Для фонарика запустите его, пока свет не станет тусклым или не погаснет.

Хорошее зарядное устройство сообщит вам напряжение батареи, чтобы вы могли в конечном итоге получить представление о сроке службы батареи в различных устройствах. Если вы перезаряжаетесь слишком часто, вы «израсходуете» жизнь без возврата.

Некоторые люди не позволяют ему опускаться ниже 3,3 В (или даже выше). Каждая марка и модель 18650 имеет разные максимальные циклы. Так что это действительно процесс согласования вашего устройства и его использования с жизненным циклом батареи.

Имейте в виду, что аккумулятор 18650, напряжение которого падает ниже 2,5 В, может «заблокировать» устройство, и его нельзя будет использовать. Функция «блокировка» встречается в таких устройствах, как устройства для вейпинга.

Как узнать, что мой 18650 умирает?

Вот список из 7 способов определить, нужно ли вам избавиться от 18650 (или другого перезаряжаемого аккумулятора). Просмотрите их, чтобы определить, подходит ли срок службы вашего 18560 к концу и его необходимо вывести из эксплуатации:

1. Аккумулятор должен разряжаться на полке быстрее, чем обычно.Он теряет заряд через пару дней или, что еще хуже, за ночь.
2. Аккумулятор нагревается при зарядке или разрядке, теплее, чем обычно.
3. Вы часто использовали аккумулятор в течение 2–3 лет.
4. Аккумулятор может удерживать менее 80% своей первоначальной емкости.
5. Время перезарядки становится ненормально долгим.
6. Если в аккумуляторе есть КАКИЕ-ЛИБО трещины или деформации.

Это 6 признаков того, что ваш 18650 вышел из строя и пришло время приобрести новый.Если вы проигнорируете эти предупреждающие знаки, вы рискуете возгоранием или даже взрывом аккумулятора во время зарядки.

Как я могу измерить качество 18650, если я не уверен в возрасте батареи?

Хитрость заключается в том, чтобы купить один или два одинаковых 18650 и пометить их как «новые» с помощью Sharpe (или пометить их A, B, C и т. д.). Затем используйте их и сравните их напряжение и скорость разряда с сомнительными 18650-ми.

По сути, таким образом вы сравниваете хорошее с неизвестным.

Таким же образом можно измерять температуру. Зарядите как новый, так и неизвестный, чтобы увидеть, насколько новый горячее по сравнению с тем, в чем вы не уверены.

18650 Химия аккумуляторов

Существует ряд различных химических комбинаций для аккумуляторов 18650. Мы рекомендуем вам сосредоточиться на защищенном режиме, химия может измениться и не всегда сообщается. Многие просто говорят Li-ION (имеется в виду литий-ионный). На самом деле существует несколько литий-ионных аккумуляторов. Вот некоторые из текущих «типов». В зависимости от типа вашего устройства один может быть лучше, чем другие.

1. LiFePO4 литий-железо-фосфат
   • также известный как IFR или LFP или литий-фосфат
2. LiMn2O4 литий-марганцевый оксид )
3. Linimncoo2 , который является литиевым марганцевым никелем
   • , также известный как INR или NMC (розыгрыш высокого усилия)
4. Linicoalo2 , который представляет собой литий-никель-кобальт-оксид алюминия
   • , также известный как NCA или Li-алюминий
5. Linicoo2 , который представляет собой литий-никель оксид кобальта
6. LICOO2 , который представляет собой оксид лития кобальта
   • , также известный как ICR LCO Li-Cobalt

18650 Особенности

Батарея может иметь защищенный режим 3. 7v 18650 3000 мАч низкий саморазряд. Что все это значит?

• «защищенный режим», как указано выше, означает, что он имеет встроенную защиту от перезаряда и перегрузки.
• «3,7 В» – оптимальное или пиковое напряжение. Он будет падать по мере использования батареи.
• «3000 мАч» измеряет количество ампер-часов, которое может обеспечить батарея. Большее число лучше. Самый высокий реально доступный на 18650 сегодня около 4000 мАч, все, что больше, чем это, является маркетинговой рекламой.
• «Низкий саморазряд» — это хорошо.Это означает, что он будет держать заряд в хранилище. Чем меньше он теряет в памяти, тем больше заряда у вас останется для запуска фонарика или другого устройства.

Для чего используются аккумуляторы 18650?

Фонари, электроника, ноутбуки, вейпинг и даже некоторые электромобили используют 18650. В Tesla используется 7180 таких батарей. Многие фонарики с большим световым потоком, такие как Thrunite TN14 или Fenix ​​PD35, используют 18650 или даже более крупный 21700.

Ноутбуки и другие электронные устройства используют один или несколько 18650 и имеют встроенную электронику для подзарядки.18650 также используются в устройствах для вейпинга (курения).

18650 обычно являются литий-ионными аккумуляторами. Если вы знакомы с электроникой, вы можете заменить некоторые аккумуляторы вручную, но будьте осторожны — использование неподходящего типа 18650 или его неправильное использование может привести к пожару.

Какой аккумулятор 18650 лучше?

В целом лучший аккумулятор 18650 — Аккумулятор Orbtronic 18650. Это защищенная ячейка 18650 3,7 В 3500 мАч. Это аккумулятор с высоким расходом.Нам нравится, но дорого.

Лучшая недорогая батарея 18650 — LG18650b. Panasonic 18650 представляет собой защищенную ячейку 18650 3,7 В 3400 мАч. Менее дорогой и немного меньше ампер-часов. Этот дешевый аккумулятор 18650 все же дороже незащищенных.

Примечание. Некоторые реселлеры не уточняют, защищен ли NCR или нет — будьте осторожны, покупатель.

Какой аккумулятор для путешествий 18650 лучше?

Nitecore NL1834R (в настоящее время недоступен на Amazon, но доступен непосредственно у Nitecore).Это защищенные ячейки 18650 3,7 В 3400 мАч со встроенным зарядным устройством micro-USB. Это на несколько долларов дороже, но позволяет заряжать его на ходу и не носить с собой специальное зарядное устройство. У нашего аппарата немного другая упаковка.

Какие марки 18650 лучше?

Orbtronic, Samsung, LG, Panasonic и Nitecore — хорошие надежные аккумуляторы 18650. Обязательно покупайте их в авторитетных источниках, таких как Amazon, BatteryJunction, или напрямую у производителя.

Мы не используем модели 18650 с более низким напряжением и силой тока, потому что они имеют меньшие ампер-часы, низкую пиковую мощность и меньшую постоянную мощность.

Мы готовы заплатить еще несколько долларов за более длительный срок службы, большую емкость и лучшее качество.

18650 Зарядное устройство Аккумуляторы

18650 являются перезаряжаемыми, поэтому вам понадобится хорошее зарядное устройство. Мы используем два разных зарядных устройства 18650.

Лучшее зарядное устройство 18650 — это Nitecore i4, потому что оно может заряжать практически все.

В частности, он поддерживает: литий-ионные 26650, 22650, 21700, 18650, 17670, 18490, 17500, 18350, 16340 (16340 также известен как RCR123), 14500, 10440 и Ni-MH и Ni-Cd AA, AAA, Аккумуляторы АААА, С. Это наше любимое зарядное устройство для 18650-х.

Второе место заняло зарядное устройство XTAR VC4. Это зарядное устройство 18650 с питанием от USB. Он заряжает аккумуляторы от любого источника питания USB. Этот блок зависит от источника питания.

Имеет ЖК-дисплей для отображения состояния зарядки.Интерфейс на 2 ампера обеспечивает более медленную скорость зарядки. Даже 5-амперный аккумулятор медленный, потому что он заряжается током 0,5 ампер. Мы использовали XTAR с солнечной панелью Nektek с USB-интерфейсом на 2 ампера, и она стабильно работала.

18650 Фонарик

Лучшим фонарем 18650 является Fenix ​​PD35. Он не дешевый, но прочный, очень яркий и имеет карманную клипсу. Уровень освещенности составляет 1000 люмен, а водонепроницаемость соответствует стандарту IPX8.

Имеет шесть режимов 1000 люмен Турбо; 500 люмен высокий; 200 люмен средний; 60 люмен Low, 8 люмен Eco и строб 1000 люмен.Этим тактическим фонарем регулярно пользуются пожарные, правоохранительные органы и военнослужащие.

Лучшим фонариком 18650 по средней и низкой цене является фонарь Thrunite TN12  1050 люмен. Это примерно в 1/2 раза дешевле PD35 и немного ярче. Это ОТЛИЧНАЯ покупка (у нас есть пара в аварийных комплектах).

Любой из этих фонариков — отличные светодиодные фонари, в которых используется мощная батарея 18650.

Похожие сообщения

Обязательно ознакомьтесь с полным списком из более чем 100 статей по обеспечению готовности, в том числе:

18650 Батарея, на какой стороне положительная информация о батарее

Вы все еще путаетесь в том, какая сторона батареи положительная, а какая отрицательная? Если ваш ответ да, то не смущайтесь. Сотни и тысячи других людей в мире до сих пор не могут определить, какая сторона клетки положительная, а какая отрицательная.

Если вы все еще хотите узнать больше, ознакомьтесь со следующими двумя статьями: Аккумулятор типа 18650: введение, применение и производительность, Аккумулятор 18650 — перезарядка, уход и безопасность.

Итак, здесь мы рассмотрим стороны популярных аккумуляторов 18650.

Какая сторона положительная и отрицательная на аккумуляторе 18650?

Поскольку аккумуляторы 18650 являются одним из самых популярных типов литий-ионных аккумуляторов, вы должны знать, как их использовать.Если вы не хотите, чтобы ваш аккумулятор взорвался, очень важно распознавать положительные и отрицательные стороны батареи. Они обычно используются в фонариках, ноутбуках и многих устройствах с высоким энергопотреблением из-за их превосходной емкости и скорости разряда.

В аккумуляторе 18650 положительный электрод имеет покрытие из оксида алюминия-кобальта. Есть и другие компоненты с алюминиевой фольгой. Отрицательная сторона традиционно изготавливается из углеродных материалов, таких как графит и кремний. Аккумуляторы 18650 представляют собой цилиндрические элементы, и все элементы имеют базовую конструкцию.Как правило, они имеют выступ положительной клеммы на одной стороне и плоскую клемму на другом конце.

Ячейка с выступом на положительной клемме называется кнопочной, а аккумулятор без положительного выступа называется плоской вершиной. И это то, что заставляет людей путать положительные и отрицательные стороны. Когда на положительной стороне есть верхняя часть кнопки, потребителям становится легче идентифицировать отрицательные и положительные стороны. Чтобы понять, какая сторона положительная или отрицательная, вы можете посмотреть на знаки, как показано ниже:

Портативное устройство 18650 14.4V 3400mAh литий-ионный аккумулятор Ячейка батареи: 18650-3350 мАч-3,6 В С SMBUS Communication

·  Найдите логотип на ячейке. Как правило, Логотип дается таким образом, что левая часть логотипа является положительной, а правая — отрицательной.

·  Проверьте форму конца, и если конец хоть немного приподнят, то это положительная сторона. Отрицательная сторона будет полностью плоской.

·  Используйте мультиметр каждый раз, когда используете ячейку.Когда вы поместите точку на положительную сторону, линия на мультиметре будет отображать знак «+» на красной линии и «-» на черной линии. При касании отрицательного знака результаты будут противоположными, то есть «-» на красной линии и «+» на черной линии.

·  Если вы видите четкое вогнутое кольцо на одном конце батареи, это означает, что это положительная сторона, а другой конец — отрицательный.

Эти советы помогут вам определить положительную сторону аккумулятора 18650.

Медицинское устройство 18650 блок батарей лития 10.8В 6600мАх Ячейка батареи: 18650-3350 мАч-3,6 В С SMBUS Communication

Как узнать, в какую сторону вставлять батареи 18650?

Да, на этот вопрос тоже нужно ответить. Другая путаница заключается в том, как поместить батареи внутрь устройства или оборудования.

Как правило, вы увидите, что на одной стороне батарей имеется некоторое расположение катушек. Такое расположение обеспечивает максимальный контакт устройства с отрицательной клеммой, имеющей плоский конец.Выступ в ячейке будет оказывать давление на отрицательную плоскую сторону.

При вставке ячеек 18650 в устройство рекомендуется убедиться, что используются правильные ячейки. Эти батарейки аналогичны батарейкам ААА. В результате потребители путают их обоих и используют как взаимозаменяемые. Но этого следует избегать, так как некоторые аккумуляторы 18650 поставляются без защиты, что может привести к короткому замыканию.

Как защитить аккумулятор 18650 от короткого замыкания?

Литий-ионная химия опасна, если с ней неправильно обращаться.Батареи выделяют высокую энергию, и они имеют несколько рисков. Аккумуляторы 18650 широко используются в домашних хозяйствах, и они стали причиной многих несчастных случаев. Иногда это поддельные аккумуляторы, а иногда и халатность потребителя доставляет массу неприятностей. При повышении внутреннего давления внутри батареи, если они перезаряжены, они превышают допустимое значение, и происходит короткое замыкание батареи. Если объединится более одной ячейки, это создаст цепную реакцию, и может произойти взрыв.

Итак, вам нужно защитить аккумулятор 18650 любой ценой. Хорошо, что эти аккумуляторы бывают в обоих вариантах, защищенном и незащищенном. Лучшим ходом будет всегда покупать защищенный аккумулятор.

При внутреннем коротком замыкании выделяется тепло и выделяется газ высокого давления, который не может выйти через выпускной клапан, что приводит к взрыву. Поэтому вам необходимо следовать приведенным ниже рекомендациям:

·  Используйте фирменное зарядное устройство 18650 для зарядки аккумулятора.Большинство случаев короткого замыкания происходит во время процесса зарядки. Вместо того, чтобы покупать более дешевое зарядное устройство, всегда покупайте оригинальное зарядное устройство, независимо от того, насколько оно дорогое.

·  Убедитесь, что ваша батарея 18650 имеет защиту от перезарядки, так что если заряд превысит значение, состояние зарядки будет прекращено. Это позволит избежать повышения давления в ячейке.

·  Также предусмотрите защиту от переразряда, чтобы предотвратить падение напряжения батареи выше точки, при которой цепь снова становится неспособной заряжаться.

· Внутри батареи должна быть предусмотрена защита от короткого замыкания и перегрузки по току во избежание условий, приводящих к короткому замыканию.

Когда рассматривается химия литиевых батарей, нельзя отрицать возможность взрыва. Вот почему производители всегда стараются улучшить характеристики безопасности и защиты аккумуляторов. А 18650 — громкое имя на рынке литиевых аккумуляторов; следовательно, они должны быть намного безопаснее. Но ответственность за их безопасность лежит не только на производителе.Как потребитель, вы также должны знать о рисках и мерах предосторожности. Ваша незначительная ошибка может привести к большой аварии. Итак, будь то вставка батарей в устройства или зарядка батареи 18650, необходимы базовые знания.

BU-808a: как разбудить спящий литий-ионный аккумулятор

Узнайте, что можно сделать, чтобы литий-ионный аккумулятор не уснул
Литий-ионные аккумуляторы

содержат схему защиты, защищающую аккумулятор от неправильного использования.Эта важная защита также отключает батарею и делает ее непригодной для использования в случае чрезмерной разрядки. Переход в спящий режим может произойти при хранении литий-ионного аккумулятора в разряженном состоянии в течение любого промежутка времени, поскольку саморазряд постепенно истощает оставшийся заряд. В зависимости от производителя схема защиты литий-ионного аккумулятора отключается при напряжении от 2,2 до 2,9 В на элемент (см. BU-802b: Повышенный саморазряд)

Некоторые зарядные устройства и анализаторы (включая Cadex) имеют функцию пробуждения или «ускорения» для повторной активации и перезарядки аккумуляторов, которые заснули. Без этого положения зарядное устройство выводит эти аккумуляторы из строя, а блоки выбрасываются. Boost применяет небольшой зарядный ток для активации схемы защиты, и если может быть достигнуто правильное напряжение элемента, зарядное устройство начинает нормальный заряд. Рисунок 1 графически иллюстрирует функцию «повышения».

Рис. 1. Спящий режим литий-ионного аккумулятора

Некоторые сильно разряженные аккумуляторы можно снова «оживить». Выбросьте аккумулятор, если напряжение не поднимется до нормального уровня в течение минуты во время форсирования.

Не возвращайте к жизни литиевые батареи, напряжение которых ниже 1,5 В на элемент в течение недели или дольше. Внутри элементов могут образоваться медные шунты, что может привести к частичному или полному короткому замыканию. При перезарядке такой элемент может стать нестабильным, вызвать чрезмерный нагрев или показать другие аномалии. Функция «Boost» Cadex останавливает зарядку, если напряжение не растет нормально.

При зарядке аккумулятора следите за соблюдением полярности. Усовершенствованные зарядные устройства и анализаторы аккумуляторов не будут обслуживать аккумуляторы, если они установлены с обратной полярностью.Спящий Li-ion не показывает напряжение, и форсирование нужно делать осознанно. Литий-ионный аккумулятор более чувствителен, чем другие системы, и обратное напряжение может привести к необратимому повреждению.

Хранение литий-ионных аккумуляторов связано с некоторой неопределенностью. С одной стороны, производители рекомендуют хранить их при уровне заряда 40–50 процентов, а с другой стороны, есть опасения, что они потеряются из-за чрезмерной разрядки (см. BU-702: Как хранить батареи). Это достаточная пропускная способность между этими критериями, и если вы сомневаетесь, держите аккумулятор с более высоким зарядом в прохладном месте.

Компания Cadex проверила 294 аккумулятора мобильных телефонов, которые были возвращены по гарантии. Анализатор Cadex восстановил 91 процент до мощности 80 процентов и выше; 30 процентов были неактивны и нуждались в форсировании, а 9 процентов были непригодны к эксплуатации. Все восстановленные паки были возвращены в строй и работали без нареканий. Это исследование показывает, что большое количество аккумуляторов мобильных телефонов выходят из строя из-за чрезмерной разрядки и могут быть восстановлены.

Батарейки в портативном мире

Материал по Battery University основан на обязательном новом 4-м издании « Аккумуляторы в портативном мире — Справочник по перезаряжаемым батареям для не инженеров », который доступен для заказа через Amazon.ком.

Защищенные и незащищенные литий-ионные батареи 18650

Вы уверены, что слышали плохие истории о взрывах или протечках литий-ионных батарей или о том, что они опасны? С более старой химией это было довольно верно, поэтому производители батарей придумали защищенные и незащищенные батареи 18650.

Но с современными высококачественными элементами дело не столько в опасности, сколько в регулируемых усилителях. Так что иди и вставь их в свой любимый фонарик 18650.

Так один лучше другого?

Не обязательно с более новой литий-ионной химией, опасности намного меньше, но все же есть время, когда вы должны использовать любой из них. Вы должны узнать об этом, чтобы использовать перезаряжаемые батареи вместо того, чтобы выбрасывать первичные батареи.

И существует более одного типа защиты. На самом деле их три, и два из них почти на каждом аккумуляторе несмотря ни на что.

Предохранительные и защитные устройства для литий-ионных аккумуляторов

В США на литий-ионные аккумуляторы должны быть установлены два защитных устройства PTC и CID.

PTC – (положительный температурный коэффициент)

PTC представляет собой небольшой диск из материала, который используется для замыкания цепи. Материал, используемый в PTC, предназначен для изменения формы, если температура становится слишком высокой.

Таким образом, если внутреннее сопротивление батареи станет слишком высоким и батарея нагреется, PTC изменит форму и цепь разорвется.

Материал PTC вернется к своей форме после остывания. Но сообщается, что есть постоянный эффект, и батарея снова не так хороша, как свежие батареи.PTC защищает от внешних коротких замыканий.

CID – (устройство прерывания тока)

CID – это небольшой механизм, в котором ключевой элемент внутри цепи имеет надрез, поэтому его легче сломать, чем другие части цепи.

При повышенном внутреннем давлении в аккумуляторе секция разорвется и цепь перестанет работать. Это постоянная замена батареи, и батарея больше не будет работать.

CID защищает от избыточного заряда и высокого давления.

Печатная плата — (плата защиты)

Плата защиты — это то, о чем мы говорим, когда говорим о том, защищена батарея или нет.

Печатная плата защищает аккумулятор от перезарядки в зарядном устройстве, чрезмерной разрядки и чрезмерной разрядки. Кроме того, поскольку это печатная плата, она не создает необратимого повреждения батареи, если она срабатывает.

Так как платы защиты элементов регулируют многое из того, что могут делать батареи, эти батареи имеют ограниченный ток разряда, и это влияет на различные используемые устройства и их мощность.

Плюсы защищенных аккумуляторов

У защищенных аккумуляторов есть пара плюсов.

Во-первых, батарея более безопасна по своей конструкции. У вас будет гораздо меньше шансов, что эта батарея выйдет из строя.

Второе преимущество, которое мы считаем наиболее важным, заключается в том, что когда встроенные схемы защиты ограничивают силу тока, это означает, что у вас будет гораздо более высокая емкость. Поскольку емкость измеряется в миллиампер-часах, и мы ограничиваем количество ампер, которое может выйти из аккумулятора за один раз, в итоге аккумулятор заряжается дольше

способен тянуть столько силы, сколько может.Это сделает свет ярче или позволит двигателю работать быстрее, но разряжает аккумулятор намного быстрее.

Нам редко приходится использовать фонарик на полной яркости, и мы бы предпочли, чтобы он работал дольше. Таким образом, в светильниках, где нет возможности затемнить или электроника батареи не так хороша, имеет смысл иметь батарею, которая ограничивает себя, чтобы у вас была более высокая емкость.

Плюсы незащищенных элементов

Плюсы незащищенных аккумуляторов в том, что они могут потреблять намного больше тока.

Если вы хотите использовать свой свет или другие электронные устройства на максимуме, вам нужно быть в состоянии тянуть как можно больше ампер.

Очевидно, что это приведет к более быстрой разрядке батареи, но это не то, о чем вы беспокоитесь. В случае с фонариками вы хотите, чтобы они были как можно более яркими.

Помимо фонариков, еще одно популярное применение незащищенных ячеек — вейпы. Для вейпов требуется скорость разряда от 10 до 30 ампер, в то время как большинство защищенных элементов не выдают более 6 ампер.

Когда использовать защищенные или незащищенные ячейки

Это было рассмотрено в разделе «Плюсы» для каждого типа батареи, но в целом, если у вас нет устройства, которое вы действительно пытаетесь использовать по максимуму, имеет смысл иметь защищенная ячейка. Таким образом, для таких вещей, как аккумуляторы для ноутбуков, где вы заботитесь о продолжительности заряда, а не о выходной мощности, защищенные ячейки являются лучшим выбором.

В большинстве случаев вы захотите использовать защищенные элементы, но в этих конкретных случаях вам действительно нужно использовать защищенные батареи.

• Фонари с несколькими ячейками (незащищенные лучше всего подходят для фонарей с одиночными ячейками)
• Фонари без встроенной защиты от низкого напряжения
• У вас есть более дешевый фонарь низкого качества
• Если у вас нет опыта работы с батареями

Наиболее типичными вариантами использования незащищенных ячеек являются вейпы, сверхъяркие фонарики и другие модифицированные устройства. Это могут быть аккумуляторы IMR с высоким расходом или аккумуляторы INR.

Как узнать, защищена ли ваша батарея 18650

Есть несколько основных сведений о том, защищена у вас батарея или нет.

Первый связан с гладкостью обмотки батареи. Есть два места, где вы должны увидеть выпуклости на упаковке элемента, если это защищенная батарея.

Для защищенной батареи требуется внешнее соединение, проходящее от положительной к отрицательной стороне батареи, поэтому обычно снизу вверх батареи идет какой-то провод, который вы должны увидеть и почувствовать внутри. обертка.

Другое место находится в нижней части батареи, где должна быть электронная плата.Если печатной платы нет, она будет гладкой и будет обхватывать дно без каких-либо выпуклостей, с другой стороны, печатная плата будет менее гладко оборачиваться вокруг нижней части батареи.

Последний способ проверить, является ли нижняя часть батареи магнитной или нет. У незащищенного аккумулятора дно аккумулятора металлическое и оно будет магнитным для работы в цепи. С защищенной батареей дном будет либо печатная плата, которая будет пластиковой, либо некоторые производители поместят небольшую металлическую пластину или покрасят дно в металлический цвет, но оно не будет магнитным.

Заключение

Что ж, надеемся, вы нашли на нашем сайте то, что искали. Поскольку батареи являются очень важной частью фонариков, у нас есть гораздо больше статей об батареях, поэтому, если вы хотите узнать больше об основных батареях, литий-ионных элементах и ​​никель-металлогидридных батареях, посмотрите вокруг. Хорошим местом для начала были бы страницы нашего центра аккумуляторов о типах аккумуляторов. Если вы ищете фонарик, ознакомьтесь с нашими руководствами для покупателей.

18650 Аккумулятор Как заряжать — 5 простых решений

Если вы ищете правильный метод зарядки аккумулятора 18650, то вы попали на нужную статью.В этом посте мы объяснили различные способы зарядки аккумулятора 18650 с помощью различных модулей, прямой зарядки и без зарядного устройства.

Вы найдете эти батареи повсюду в большинстве устройств, которые мы используем дома для домашнего использования, использования в офисе, промышленного использования, и чаще всего в проектах DIY инженерами-электронщиками и электриками и энтузиастами. Иногда мы покупаем литий-ионный аккумулятор 18650, не покупая зарядное устройство для его зарядки, потому что в то время мы не хотим покупать зарядное устройство. Что делать, если вы полностью разрядили аккумулятор и хотите снова использовать его в другом проекте? надо зарядить!!

Теперь аккумулятор 18650 как зарядить?

Как вы все знаете, 18650 — это перезаряжаемый литий-ионный аккумулятор, который вы просто не выбросите в мусорное ведро при разрядке.Поэтому просто зарядите его с помощью зарядного устройства 18650, которое можно приобрести в интернет-магазине, или купите его в местных магазинах электрических и электронных компонентов.
Другой способ — сделать это самостоятельно у себя дома, используя уже имеющиеся устройства и компоненты, такие как старое зарядное устройство для мобильного телефона или настольный блок питания постоянного тока и т. д., которые подробно описаны шаг за шагом в разделах ниже.

Прежде чем перейти к практическим методам зарядки, давайте обсудим некоторые теории зарядки литий-ионных аккумуляторов.
(Пропустите следующий раздел, чтобы сразу перейти к практическим схемам и методам)

Теория зарядки аккумулятора 18650:

Эта теория предназначена для освежения знаний о состоянии заряда аккумулятора и схемах зарядного устройства аккумулятора. мы только подробно обсудим, как зарядить аккумулятор 18650, не углубляясь в работу зарядных устройств/аккумуляторов.

Постоянное напряжение и постоянный ток

Когда на элемент подается постоянное напряжение, элемент поглощает постоянный ток во время зарядки.почти постоянно в диапазоне от 20% до 90% уровня заряда, для получения дополнительной информации проверьте уровень заряда литиевой батареи

Напряжение зарядки:

Стандартное постоянное напряжение зарядки варьируется от производителя к производителю, но не сильно различаются, так как он изменяется как 4,2 В, 4,3 В и 4,4 В. Это безопасные значения, вы можете заряжать даже немного более высоким напряжением.

(Вы также можете использовать 5 В для зарядки элементов 18650. Это не повредит элемент, если вы не позволите ему перезарядиться, прекратив зарядку и предотвратив повреждение элемента после того, как литий-ионный элемент достигнет 4.2 вольта.)

Стандартное значение заряда в типичном техническом паспорте обычно указывается как 0,5 C, где C означает емкость. Таким образом, практическое значение зарядного тока должно быть равно или меньше половины указанной емкости аккумулятора.

Например, для элемента емкостью 1700 мАч стандартный ток заряда будет 850 мА, а для элемента емкостью 2400 мАч стандартный ток заряда будет равен 1200 мА.
Рекомендуется поддерживать зарядный ток на уровне или ниже предела, указанного в техническом паспорте.
(ознакомьтесь со спецификацией и техническим описанием батареи 18650 здесь)

Когда напряжение батареи достигает 4,1 В или 4,2 В, элемент батареи 18650 почти полностью заряжен. Это можно назвать напряжением зарядки аккумулятора 18650. С этого момента ток, потребляемый батареей, начинает плавно уменьшаться, достигая определенного значения*.

Прекращение зарядки:

Когда ток падает ниже или остается на определенном уровне*, зарядка должна быть прекращена. Наиболее часто применяемые пределы тока зарядки находятся в диапазоне от C/10 до C/30.

Например, для элемента емкостью 1700 мА·ч стандартный зарядный ток будет составлять 850 мА. Таким образом, ток завершения зарядки будет около 85 мА и
. Для элемента емкостью 2400 мАч стандартный ток зарядки будет равен 1200 мА, поэтому ток завершения зарядки будет около 120 мА.



Важно перед зарядкой методами, указанными на этой странице:

• Когда батарея полностью заряжена, это означает, что достигнуто значение тока окончания заряда, батарею следует немедленно отключить от источника питания.Если аккумулятор остается подключенным к источнику питания постоянного тока, это приведет к перезарядке аккумулятора и, в конечном итоге, к его вздутию, что приведет к повреждению аккумулятора.
  *проверьте техническое описание, щелкните здесь, чтобы просмотреть образец технического описания 18650.
• Во избежание повреждения элемента используйте зарядные устройства 18650 с функциями защиты от перезарядки, перегрузки по току и перенапряжения. Таким образом, вы можете быть уверены в сохранности аккумулятора.
• Зарядка аккумулятора 18650 без контроллера заряда (например, tp4056, tp5100 и т. д.) не рекомендуется из-за риска перезарядки и повреждения.
• Зарядка аккумулятора 18650 без зарядного устройства возможна при наличии надлежащих знаний, мер предосторожности и метода, который мы показали ниже.
• Если вы заряжаете аккумулятор 18650 без зарядного устройства, заряжайте по 1 элементу за раз, используя информацию, приведенную выше в теоретической части.



Зарядка аккумулятора 18650 с помощью зарядного устройства:

Используйте зарядное устройство, показанное на изображении выше, которое можно приобрести в Интернете на Amazon или eBay.
Это самый простой и лучший способ зарядить аккумулятор 18650, не беспокоясь об извлечении аккумулятора из зарядного устройства, чтобы защитить его от перезарядки, перенапряжения или короткого замыкания.

Эти зарядные устройства имеют встроенную схему защиты от перезарядки и схему отключения, которая отключает батарею, когда она полностью заряжена, что обеспечивает длительный срок службы батареи и производительность.
Он также поставляется с дисплеем/индикаторами состояния зарядки аккумулятора, их функции могут различаться от зарядного устройства к зарядному устройству.

На рынке доступны два типа зарядных устройств для литий-ионных аккумуляторов 18650:

• Зарядные устройства для аккумуляторов 18650 с питанием от USB: Эти зарядные устройства позволяют заряжать аккумулятор от любого USB-порта/разъема, который вы найдете поблизости. .Для зарядки аккумуляторов этого устройства рекомендуется использовать мобильное зарядное устройство с высоким током.
  Иначе будет медленно заряжать аккумуляторы или можно сказать медленная зарядка. Преимущество этого устройства в том, что оно очень портативное, вы можете брать его с собой в путешествие и использовать с любым типом USB-порта.
• Питание от сети 18650 Зарядные устройства для аккумуляторов: В этом зарядном устройстве вы можете напрямую подключить зарядное устройство к сети электропитания, имеющейся в вашем доме. Они могли заряжаться быстрее, чем зарядные устройства с питанием от USB.

18650 схема зарядного устройства с использованием модуля tp4056 и старого мобильного зарядного устройства:

Требуемые компоненты: соединительных проводов, держатель батареи 18650, модуль tp4056, мобильное зарядное устройство 5 В 1,0 А или больше.

Как использовать модуль tp4056?

Модуль tp4056 очень прост в использовании. На плате необходимо определить 2 клеммы, а именно. Только BAT+, BAT-.
Просто подключите положительную клемму батареи к BAT+ на плате, а отрицательную клемму батареи к BAT- на плате, как показано на рисунке ниже.

Теперь подключите зарядное устройство micro USB к порту зарядки на модуле.
Link (Также проверьте схему блока питания для получения более подробной информации.)

Требуемые компоненты: Зарядное устройство для мобильного телефона 5 В (1 А или более), соединительные провода, держатель батареи 18650, модуль tp4056 (обязательно) .

Выполнив подключение, показанное на изображении выше, вы можете безопасно заряжать аккумулятор 18650. Если вы используете зарядное устройство для мобильного телефона с низким током, заряжайте с его помощью только один литиевый элемент 18650.

Чем больше ячеек будет потреблять больше тока, который может подняться более чем на 1 ампер, поэтому есть вероятность, что ваше зарядное устройство очень быстро нагреется и выйдет из строя.

На этом изображении выше показаны клеммы tp4056 и окончательная настройка схемы зарядки 18650 без держателя ячейки.

Как зарядить аккумулятор 18650 без зарядного устройства?

18650 зарядное устройство с использованием старого зарядного устройства для телефона или USB-порта

Требуемые компоненты: зарядное устройство для мобильного телефона 5 В (мощность 500 мА или более), соединительные провода, держатель батареи 18650, модуль tp4056 (дополнительно).

• Подключите цепь, как показано на приведенной выше схеме, продолжайте проверять выходное напряжение батареи с помощью мультиметра (зарядное устройство отключено), чтобы считать напряжение 4,2 вольта. Извлеките батарею при 4,1 вольта, это рекомендуется, если вы не используете какой-либо контроллер заряда. . (прочитайте теорию выше для безопасной работы)
• Вы также можете заряжать аккумулятор 18650, используя USB, т.е. выход USB-порта для зарядки. Используйте только одну ячейку за раз (подключите модуль контроллера заряда к «pt.1», если это возможно для безопасной работы)



Как зарядить аккумулятор 18650 без зарядного устройства?

Прямая зарядка с использованием полностью заряженной батареи 18650:

Этот метод редко используется для целей зарядки, поскольку он просто распределяет энергию между «полностью заряженной батареей» и «разряженной батареей».

Что делать, если у вас нет устройства или источника питания для зарядки аккумулятора 18650? то вы можете использовать этот метод для зарядки полностью разряженного аккумулятора.

Требуемый компонент: Полностью заряженные батареи/соединительные провода, модуль tp4056 (дополнительно)

Подсоедините цепь, как показано на схеме выше, примерно на 30–60 минут. Полностью разряженная батарея получит некоторый заряд от полностью заряженной батареи.

(по возможности подключите модуль контроллера заряда к разъему «X» для безопасной работы)



Зарядное устройство 18650 с использованием настольного источника питания постоянного тока (без зарядного устройства) настольный блок питания имеется у вас, но это довольно нетрадиционный метод.Его следует использовать с осторожностью при зарядке аккумуляторов с помощью настольного источника питания постоянного тока.

Учтите, что если вы не разбираетесь в электрических схемах ядра электроники и ее правилах, не пытайтесь это сделать!! если вы перезарядите или подключите литиевые батареи в обратной полярности, они могут вздуться или загореться.

(рекомендуется заряжать по одной батарее за раз, следуя шагам и расчетным значениям для одной батареи 18650 за раз)

Шаг 1: Убедитесь, что выходное напряжение источника питания равно 4. 3V перед подключением к аккумулятору.

Шаг 2: Перед подключением проводов отключите питание стенда от сети и от стенда.

Шаг 3: Правильно подключите положительную клемму батареи к положительной клемме источника питания постоянного тока, а отрицательную клемму батареи подключите к клемме источника постоянного тока. Убедитесь, что соединения затянуты (не ослаблены).

Шаг 3: Включите переключатель и убедитесь, что 4.3В на выходе.

Теперь проконтролируйте показания стендового источника питания согласно уже рассмотренным пунктам в теоретической части.
Здесь (для одного элемента) начальный ток во время зарядки будет более 400 мА. Отсоединяйте аккумуляторы, когда ток потребления составляет от 25 до 100 мА (зависит от емкости аккумуляторов). Это означает, что ваша батарея почти заряжена.

Если вы не хотите контролировать и отключать аккумулятор вручную, вы можете использовать модуль контроллера заряда, такой как TP 4056. Контроллер заряда автоматически контролирует ток на батареях и отключается при полной зарядке. К тому же это безопасно!!





Руководство Ultimate Vaper по безопасности аккумуляторов | Разбивка и советы

Нравится вам это или нет, безопасность батареи является жизненно важной частью вейпинга. Если мы не хотим, чтобы наши новостные ленты заполонили истории о подростках, изуродованных взорвавшимися вапорайзерами, мы должны распространять эти знания повсюду. Так что дайте эту статью прочитать. Это может пригодиться однажды.

Аккумулятор испарителя не представляет собой ничего особенного.

Это почти идентично батарее, которую вы носите в кармане круглый год, в нескольких дюймах от ваших гениталий. Я говорю о ионах лития в вашем мобильном телефоне. Тот же тип батареи, который вы найдете в своем ноутбуке. И твой планшет. И ваш контроллер PS4.

Они повсюду. И не зря. Литий-ионные химические вещества обеспечивают достаточную мощность, оставаясь при этом относительно безопасными. На самом деле они настолько безопасны, что являются наиболее распространенным типом батарей, используемых в медицинских устройствах.Они даже привязаны к человеческим сердцам.

Практически все устройства с батарейным питанием, выпущенные за последнее десятилетие, используют их. Сегодня они составляют почти половину всех аккумуляторов.

Так почему батареи испарителя стали предметом такой ненависти? Разве они не такие же, как ваш мобильный телефон?

Помимо того, что сейчас круто ненавидеть вейпинг, ответ заключается не в том, что они , а в том, как они используются.

Хотя батареи испарителя не менее безопасны, чем батареи мобильных телефонов, они более подвержены ошибкам пользователя.

Видите ли, крупные электронные компании давно «изолировали» свои аккумуляторы.

В вашем смартфоне используется специально разработанный литий-ионный аккумулятор, выбранный специально для удовлетворения физических требований устройства. Он протестирован тысячи и тысячи раз в самых стрессовых условиях, которые может создать ваш телефон. А потом еще несколько испытаний.

Если вы не играете в «пни-батарейку» или не покупаешь неофициальную подделку, аккумуляторы смартфонов никогда не подвергаются нагрузкам, превышающим их рейтинги безопасности.

Испарители имеют более открытый исходный код.

Многие устройства, продаваемые сегодня, не имеют батареи, одобренной производителем. ВЫ должны выбрать аккумулятор, который соответствует физическим требованиям вашего устройства. И если вы не знаете, что ищете, довольно легко выбрать небезопасную батарею.

Итак, что произойдет, если вы выберете плохой аккумулятор?

«Нога молодого папы стала ЧЕРНОЙ после того, как его батарея для электронной сигареты взорвалась «как фейерверк» в его кармане»

«Подросток выздоравливает от ожогов лица и шеи, вызванных взрывом батареи электронной сигареты одноклассника»

«Подросток из Огдена госпитализирован после взрыва электронной сигареты»

Хорошей новостью является то, что найти безопасные батареи несложно, если вы знаете, что ищете.

Если ваши глаза затуманиваются, когда вы слышите такие термины, как «номинал непрерывного разряда» и «отсечка при разрядке по напряжению», вы можете прокрутить вниз до конца, где вы найдете TL; DR (слишком длинный; не читать).

Нравится вам это или нет, безопасность батареи является жизненно важной частью вейпинга. Если мы не хотим, чтобы наши новостные ленты заполонили истории о подростках, изуродованных взорвавшимися вапорайзерами, мы должны распространять эти знания повсюду. Так что дайте эту статью прочитать. Это может пригодиться однажды.

Содержание

1. 1. Формы и размеры аккумуляторов для электронных сигарет
   Технические характеристики стандартной батареи
   3. Рейтинги безопасности аккумуляторов
   4. Химия аккумуляторов
   5. 18650 Марки
   6. Нерегулируемые и регулируемые модификации
   7. Модификации с несколькими батареями
   8. Зарядка вашего 18650s
   9. Хранение аккумуляторов и уход за ними
   10. TL;DR

1. Формы и размеры аккумуляторов для электронных сигарет

Поскольку все литий-ионные аккумуляторы работают по одним и тем же основным принципам, технически вы можете питать свой вапорайзер практически от любой батареи.

Но это само собой разумеется — не втыкайте в вейп случайную батарейку. Вероятность того, что он сможет справиться с требованиями вашего испарителя, низка.

Так что стоит знать о типах батарей, которые вы будете использовать в своем вапорайзере.

Сегодня мы поговорим о двух внешних круглых элементах (в основном 18650) и внутренних ионно-литиевых элементах.

Внешние круглые ячейки

Вы, наверное, знакомы с 18650 — высоким, пухлым двоюродным братом АА.Это наиболее распространенная батарея, используемая в испарителях, и ее можно купить в любом вейп-магазине Канады.

Но вы также можете найти 10440s, 18500s, 18350s, 22500s, 22650s… Вы поняли.

Итак, что означают все эти цифры?

Это действительно очень просто. Эти цифры относятся к размеру круглого ионно-литиевого элемента.

1. Диаметр батареи (например, 18, 22)
2. Высота батареи (например, 35, 65)
3. Форма батареи (например, цилиндрическая, нецилиндрическая)

Как я упоминал выше, аккумуляторы 18650 являются наиболее распространенным размером батареи для вапорайзеров.Они производят нужное количество напряжения, и многие из них могут выдерживать сильноточный разряд, необходимый для вейпинга.

Особые указания для внешних батарей

Внешний ионно-литиевый элемент с круглым элементом разработан с открытыми контактами. Как и AA в пульте дистанционного управления вашего телевизора, это упрощает их использование на любом устройстве, где они подходят. Но также как и ваши АА, они уязвимы для ряда проблем:

• Прикосновение к положительным контактам токопроводящих материалов (например, мелочи) может привести к их короткому замыканию и повреждению
• Поврежденные/разорванные обмотки батарей обнажат отрицательные контакты, что делает их опасными при обращении
• Проводящий мусор на любом контакте может вызвать короткое замыкание
• Установка батарей вверх ногами может привести к сильному короткому замыканию

Также нужно опасаться подделок.

Поскольку большинство компаний, производящих аккумуляторы 18650, продают их только крупным OEM-производителям (производителям оригинального оборудования), батареи, которые вы найдете в местном вейп-шопе, прошли через руки нескольких посредников.

Крупный OEM-производитель сначала закупает 18650 у оригинальных производителей. Аккумуляторы разделены на разные контейнеры в зависимости от их качества. Лучшие контейнеры используются OEM-производителями или продаются с высокой наценкой, а остальные батареи продаются с аукциона более мелким местным дистрибьюторам.

Многие из этих местных дистрибьюторов затем переупаковывают аккумуляторы под своим собственным брендом (Trustfire, Efest и т. д.) или, в некоторых случаях, с обертками, пытающимися имитировать другие бренды (Sony, Samsung, LG и т. д.). Во многих случаях эти батареи затем продаются экспортерам, которые также могут менять упаковку.

В результате может быть очень сложно сказать, подлинная ли у вас батарея или перепакованная.

Если у вас нет собственного оборудования для тестирования аккумуляторов, не заказывайте аккумуляторы на таких веб-сайтах, как FastTech, DHGate или AliExpress.

Всегда покупайте аккумуляторы у проверенных поставщиков.

Внутренние блоки батарей

В большинстве устройств с внутренними батареями (например, серии iStick, серии eGo и т. д.) используется разновидность ионно-литиевых элементов, описанных выше. В зависимости от размера устройства они могут быть 10440, 14650 или даже 18650. Они могут быть одинарными, двойными или даже тройными.

Еще есть LiPo (литий-полимерный), который можно найти во многих ДНК-устройствах (таких как VaporShark или Lavabox).Эти аккумуляторные батареи состоят из нескольких ионно-литиевых элементов в защитном полимерном корпусе. Их также можно найти в беспроводных телефонах, радиоуправляемых автомобилях и электроинструментах.

Несмотря на то, что многие внутренние батареи почти идентичны внешним круглым элементам, о которых мы упоминали выше, они имеют несколько преимуществ, когда речь идет о безопасности.

1. Внутренние батареи выбраны официальным производителем и проверены на безопасность
2. Внутренние батареи защищены дополнительной оберткой или кожухом
3. Внутренние батареи не имеют открытых контактов

Особые указания по внутренним батареям

При покупке устройства с внутренними литий-ионными элементами всегда важно проверить подлинность.Поддельные и контрафактные устройства заполонили мир вейпинга, и существует множество подделок, выдаваемых за настоящие.

Также важно избегать самостоятельной замены этих аккумуляторов. Большинство производителей устройств не продают отдельные аккумуляторные блоки. Таким образом, большинство заменителей батарей, которые вы найдете, в лучшем случае неофициальные, а в худшем — поддельные.

2. Технические характеристики стандартной батареи

Напряжение

Большинство аккумуляторов для вейпинга имеют зарядное напряжение 4,2, номинальное напряжение 3.7, и отсечка разряда напряжения между 2 и 3 вольтами.

Так что, черт возьми, это значит?

На самом деле это не так уж и сложно.

Представим на секунду, что ваша батарея на самом деле представляет собой крошечного пауэрлифтера по имени Боб. Вот картинка, чтобы дать волю вашему воображению:

Когда Боб хорошо отдохнул и набрал максимальную силу, он может поднять абсолютный максимум 420 фунтов. Он знает, что нельзя поднимать больше этого веса, потому что это, вероятно, приведет к травме.

Максимальный подъем

Боба равен напряжению заряда батареи . Вы никогда не должны заряжать свои батареи выше этой точки.

То, что Боб может поднять максимум 420 фунтов, не означает, что он делает это каждый раз, когда посещает тренажерный зал. Вместо этого он поднимает 370 фунтов на большинстве тренировок.

Обычная процедура Боба — это номинальное напряжение вашей батареи .

В середине каждой тренировки Боб слишком устает, чтобы поднимать более 370 фунтов. К концу тренировки он с трудом может поднять 320 фунтов.

Вот что происходит, когда ваша батарея разряжается напряжением .

А поскольку Боб очень хорошо знает свои пределы, он обязательно останавливается, когда не может поднять больше 300 фунтов. Продолжение после этого момента может привести к серьезной травме.

Это предел разряда вашей батареи . Если ваша батарея разряжается сверх этого момента, ее перезарядка будет очень рискованным занятием.

Сила тока

Если напряжение — это вес, который Боб может поднять, сила тока, — это то, как быстро он может выполнять повторения.Чем тяжелее вес, тем медленнее он может его поднять (и наоборот).

Точно так же сила тока или сила тока батареи описывает, насколько быстро течет ее заряд.

Мощность

В то время как большинство братьев в спортзале зациклены только на своих максимальных весах, Боб знает, что истинным мерилом силы является мощность — комбинация поднятого веса (напряжение) и скорости (сила тока), с которой он поднимается.

Мощность = напряжение x сила тока

Ампер-часы

Но вес, скорость и мощность — не единственные показатели, на которые обращает внимание Боб.Ему также необходимо следить за своей выносливостью.

Он делает это, измеряя скорость, с которой он может тренироваться в течение часа подряд.

Это номинал вашей батареи ач (ампер-час) , который измеряется количеством тока (ампер), который она может выдавать в течение часа.

мАч = Ач x 1000

Ватт-часы

Но что, если Боб захочет сравнить свою выносливость с Ларри, который поднимает немного меньше, чем он? Было бы несправедливо просто сравнивать темп их часовых тренировок.Нам также необходимо включить вес, который они поднимают, чтобы справедливо сравнить их выносливость.

Вот почему важна номинальная мощность батареи в ватт-часах. Это позволяет сравнивать аккумуляторы с разным напряжением.

wH = вольт x Ач

Внутреннее сопротивление

Теперь давайте представим, что Боб привязывает свой вес к земле резиновыми лентами для дополнительного сопротивления.

Эти полосы представляют внутреннее сопротивление вашей батареи .

Чем толще эти ленты, тем тяжелее должен работать Боб, чтобы поднять вес.

Теперь неудивительно, что если Боб использует особенно толстую ленту, ему придется сбросить свой рабочий вес, чтобы компенсировать дополнительное сопротивление.

Это то, что мы называем просадкой напряжения . Батареи с особенно высоким внутренним сопротивлением испытывают падение напряжения, когда они находятся под нагрузкой (во время использования).

3. Рейтинги безопасности аккумуляторов

CDR (рейтинг непрерывного разряда)

Также известный как предел ампер , CDR батареи — это максимальное количество тока (ампер), которое вы можете непрерывно потреблять, прежде чем она нагреется до опасного уровня (обычно выше 75°C). Думайте об этом как о пауэрлифтере, пытающемся поднять свой вес слишком быстро. Это обязательно приведет к травме.

Чтобы узнать, сколько ампер потребляет ваша батарея, все, что вам нужно сделать, это разделить мощность (настройка мощности на вашем устройстве) на напряжение батареи .

Допустим, вы используете полностью заряженный аккумулятор на 20 ампер, такой как LG HG2, мощностью 75 Вт. Сколько ампер будешь тянуть?

75 Вт / 4,2 В = 17,9 А

Уф, у нас меньше 20 ампер! Значит, у нас все хорошо.Правильно?

Придержи лошадей.

Помните, как снижается напряжение вашего аккумулятора по мере его разрядки? Что ж, когда ваша батарея разряжается, ваше устройство должно потреблять от нее более высокий ток, чтобы поддерживать ту же мощность. Итак, давайте снова запустим расчет:

.

75 Вт / 3,2 В = 23,4 А

Черт! Мы превысили лимит усилителя HG2. Что это значит?

Ну, в лучшем случае вы повредите элементы и уменьшите срок службы батареи.В худшем случае вы нагреете его до опасного уровня, рискуя получить вентиляцию или возгорание.

К счастью, в HG2 используется очень стабильный химический состав, а это означает, что он вряд ли загорится даже при нагрузке. Тем не менее, вы всегда должны соблюдать предельные значения силы тока вашей батареи и оставаться в рекомендованных диапазонах.

• Зеленый диапазон (0-10 ампер) безопасен для большинства аккумуляторов, которые вы найдете в магазине электронных сигарет
• Желтый диапазон (10–20 А) безопасен для многих аккумуляторов Efest, Samsung, Sony и LG
• Оранжевый диапазон (20–30 ампер) требует особой осторожности и должен использоваться только для нескольких избранных аккумуляторов (например, Sony VTC5)
• Красный диапазон (30+ ампер) является опасной зоной. На рынке нет 18650, которые были бы законно оценены выше 30-амперного CDR
.

Если вы хотите, чтобы это было очень просто, вы можете узнать АБСОЛЮТНО МАКСИМАЛЬНО БЕЗОПАСНУЮ МОЩНОСТЬ вашей батареи, умножив ее предел тока на 3,2 вольта (напряжение при отключении разряда).

Вот несколько примеров:

• Sony VTC3 30 Amp = максимум 96 Вт
• LG HG2 20 А = максимум 64 Вт
• Panasonic NCR 10 А = максимум 32 Вт

Номинал импульсного разряда

Многие поставщики маркируют свои аккумуляторы двумя степенями разряда: официальной номинальной продолжительностью разрядки и неофициальной номинальной «импульсной» разрядкой.

Теория рейтинга импульсов:

1. Аккумулятор, разряженный непрерывно, нагревается больше, чем аккумулятор, разряжаемый короткими импульсами
2. Вейперы разряжают аккумулятор только на несколько секунд, позволяя ему остыть между затяжками
3. Таким образом, вейперы могут превысить CDR, не повреждая батареи

И хотя эта теория технически верна, рейтинги пульса, которые вы можете найти на сайтах многих поставщиков, являются полностью фиктивными.

Это связано с тем, что рейтинг импульсов нельзя свести к одному числу. Импульсные рейтинги требуют еще одной переменной — раз . Мы должны знать не только длину каждого импульса , но также l продолжительность времени покоя между импульсами .

Подумай об этом.

Если одна батарея пульсирует в течение 1 секунды и отдыхает в течение 20, а другая батарея пульсирует в течение 5 секунд и отдыхает в течение 2, будут ли они нагреваться с одинаковой скоростью?

Черт возьми!

Вердикт:

Всякий раз, когда вы видите рейтинг пульса, представленный одним числом (например,г. «Импульс 35 ампер»), вы должны игнорировать его. Это чистая БС.

Но даже если бы поставщики указывали значения пульса в правильном формате (включая время), они все равно были бы фальшивыми.

Непрерывные рейтинги исходят от производителей, которые тысячи раз тестируют сотни аккумуляторов в лаборатории с лучшим оборудованием, которое можно купить за деньги.

Импульсные рейтинги получены от любителей, которые несколько раз проверяют пару аккумуляторов в гараже с помощью импровизированного оборудования.

[Примечание: мы не умаляем замечательных борцов за безопасность, которые потратили свое время и деньги на тестирование аккумуляторов для индустрии вейпинга.Их работа была жизненно важна для распространения фактов о безопасности аккумуляторов по всему миру. Мы оцениваем только поставщиков, которые используют эти тесты для ложных заявлений об ограничениях заряда батареи.]

Рейтинг С

Если вы когда-либо пробовали искать аккумуляторы в Интернете, вы, возможно, видели, что некоторые производители маркируют свои аккумуляторы рейтингом C. Это может выглядеть примерно так:

Sony VTC4 2000 мАч 15C

Этот рейтинг является более окольным способом описания CDR.Вы можете найти CDR батареи, умножив ее рейтинг C на номинал в ампер-часах.

15 (рейтинг C) x 2 (2000 мАч / 1000) = 30 CDR

4.

Химия аккумуляторов

Вы знаете эти загадочные аббревиатуры в названиях аккумуляторов? ИМР? INR? ИКР? Эти коды относятся к комбинациям химических веществ, которые создают магию невидимой энергии (то есть электричества). Эти различные химические составы определяют баланс между рейтингом мАч, внутренним сопротивлением, долговечностью и рейтингом непрерывного разряда.

Короче говоря, эти аббревиатуры играют большую роль в безопасности и стабильности батареи.

ИМР

IMR относится к клеткам L[i]thium [M]anganese [R]ound. Они могут разряжаться при высоком токе (~ 20 ампер), не перегреваясь, что делает их популярным выбором для вейперов. В случае отказа батареи батареи IMR могут выйти наружу, но не взорваться.

Плюсы:

• Максимальный ток
• Самое низкое внутреннее сопротивление
• Высочайшая термостойкость
• Наименьшая вероятность выхода из строя или взрыва при повреждении

Минусы:

МКР

ICR относится к клеткам L[i]thium [C]obalt [R]ound. Несмотря на то, что они обеспечивают самые высокие значения мАч из всех аккумуляторов 18650, они также имеют самые низкие ограничения по току и, скорее всего, взорвутся. Из-за летучести кобальта батареи ICR часто включают в себя защитные цепи. Но не поддавайтесь этому ложному чувству безопасности — эти цепи легко отключить при сильном токе разряда (как вы увидите в испарителях).

Плюсы:

• Максимальная емкость мА·ч
• Встроенные защитные схемы

Минусы:

• Самые низкие номиналы ампер
• Скорее всего, выветрится, воспламенится и взорвется
• Высокое внутреннее сопротивление и падение напряжения

индийских рупий

INR, или L[i]thium [N]ickel и марганцевые [R]ound ячейки, представляют собой гибрид IMR и химических веществ на основе никеля.Они предлагают стабильность марганца с высокой выходной мощностью никеля. Учитывая их лучшую производительность практически без ущерба для безопасности, они стали более популярными в индустрии вейпинга.

Плюсы:

• Более высокие значения силы тока, чем у ICR и NMC
• Внутреннее сопротивление ниже, чем у ICR и NMC
• Более стабилен, чем ICR и NMC
• Более высокие значения мАч, чем у IMR

Минусы:

• Менее стабилен, чем IMR
• Более низкие пределы тока, чем IMR
• Меньше мАч, чем у ICR и NMC

НМЦ

NMC представляют собой еще один химический гибрид [N] никеля, [M] ангана и [C] обальта.Подобно ячейкам INR, NMC используют преимущества стабильного химического состава марганца с силой никеля. Добавление кобальта (в небольших количествах) также увеличивает номинальные значения мАч в элементах сверх того, что возможно в обычных батареях IMR и INR, не делая их нестабильными.

Плюсы:

• Более стабильный, чем ICR
• Более высокие пределы тока, чем ICR
• Внутреннее сопротивление ниже, чем у ICR
• Больше мАч, чем IMR или INR

Минусы:

• Менее стабилен, чем IMR и INR
• Более низкие пределы тока, чем IMR и INR
• Внутреннее сопротивление выше, чем у IMR и INR
• Меньше мАч, чем у ICR

5.

18650 Марки

Сони

Популярные аккумуляторы:

• Sony VTC3 Hybrid 1600 мАч, 30 А, лимит
• Sony VTC4 Hybrid 2000 мА·ч ~24 А, лимит
• Sony VTC5 Hybrid 2500 мАч, предел 20 А

Линейка гибридных процессоров Sony 18650 уже давно является основным продуктом субомеров по всему миру. Сочетание безопасной гибридной химии IMR, высоких пределов силы тока и низкого внутреннего сопротивления сделало серию VTC от Sony очевидным выбором для субомного парения.

Проще говоря, Sony была бесспорным королем 18650 с рейтингом вейпов.

Были, потому что Sony утверждает, что прекратила их выпуск в 2014 году.

Да, вы правильно прочитали. Sony официально прекратила производство всех аккумуляторов 18650. Так как, черт возьми, они до сих пор продаются в вейп-шопах?

Ну, есть несколько ведущих теорий:

1. У Sony был огромный запас аккумуляторов 18650 до прекращения их производства, и нам продают двухлетние аккумуляторы.
2. Sony изначально передала производство 18650 на аутсорсинг другим заводам.После того, как Sony вышла из сделки, эти заводы продолжили производство VTC 18650 без одобрения Sony.
3. Sony только временно остановила производство и теперь производит их в тайне (по причинам).
4. Все продаваемые сегодня аккумуляторы Sony VTC — подделки.

Но, в конце концов, никто не знает, откуда берутся эти VTC. Это всего лишь предположения.

Если вы сможете заполучить настоящую батарею Sony VTC5, скорее всего, это будет лучшая батарея, которая у вас когда-либо была.

Но будьте осторожны. Их предложение крайне ограничено, а подделки встречаются гораздо чаще, чем настоящие.

ЛГ

Популярные аккумуляторы:

После исчезновения Sony VTC аккумуляторы LG стали выбором 18650 для многих вейперов по всему миру. Большинство аккумуляторов LG 18650 представляют собой аккумуляторы NMC с высоким энергопотреблением и высоким номинальным током (и удивительно хорошей емкостью).

HG2 — выдающийся аккумулятор LG, обладающий наибольшей емкостью среди всех высокоамперных аккумуляторов 18650, представленных на рынке.

Но из-за своей вновь обретенной популярности аккумуляторы LG стали серьезной мишенью для китайских фальшивомонетчиков. На самом деле, североамериканские продавцы недавно стали жертвами крупной аферы с контрафактным «шоколадом» HG2.

Поэтому всегда покупайте аккумуляторы LG у надежного поставщика. Также не помешает перепроверить их подлинность в Интернете.

Самсунг

Популярные аккумуляторы:

Хотя Samsung не пользуется такой популярностью в мире вейпинга, как Sony или LG, их 18650 — отличный выбор для испарителей.

Это связано с тем, что Samsung имеет фантастический опыт создания аккумуляторов для устройств с высоким уровнем разрядки. Samsung 18650 — очень популярный выбор для электроинструментов, которые требуют стабильного химического состава INR и высоких ограничений по току.

Панасоник

Популярные аккумуляторы:

• Panasonic CGR18650CH 2250 мАч, 10 А, ограничение
• Panasonic NCR18650B 3400 мАч, 6,8 А, предел

Panasonic не пользуются особой популярностью в индустрии вейпинга. Это связано с тем, что многие из них используют химию NCR (никель-кобальт), которая не обладает стабильностью марганца. В результате они имеют очень низкие ограничения по току по сравнению с батареями Sony, LG и Samsung. Они также имеют тенденцию взрываться при стрессе.

Причина, по которой мы упоминаем батареи Panasonic, заключается в том, что их очень легко найти. Мало того, что они широко доступны в вейп-шопах и барахолках под собственным брендом, они также продаются компаниями по переупаковке, такими как Efest и AW.

Если вы не парите при низких настройках мощности (10-30 Вт), следует избегать батарей Panasonic.

Стремление

Популярные аккумуляторы:

• ICR 18650 1800 мАч «Предел 40 А»

Давно известная производством одних из лучших резервуаров для испарителей на рынке, компания Aspire недавно присоединилась к моде на 18650, выпустив батарею, которая, как они утверждают, имеет CDR 40 ампер.

Но это вздор.

Компания Aspire не производит собственные аккумуляторы.Вместо этого, как Efest или Trustfire, они перепаковывают элементы других производителей. И поскольку лучшие инженеры Sony не смогли взломать неуловимый 40-амперный CDR, где именно Aspire берет эти ячейки?

Простой вывод таков: это не 40-амперные аккумуляторы.

Фактически, согласно стресс-тестам, проведенным некоторыми из крупнейших имен в области безопасности испарителей, Aspire 18650 не может достичь даже 30-ампер, не нагреваясь до небезопасного уровня (и не получая серьезных повреждений).Гораздо более вероятно, что это аккумуляторы на 20 ампер или ниже.

Несмотря на то, что Aspire — компания с хорошей репутацией, избегайте их аккумуляторов, как чумы. Они доказали полное игнорирование правил точной маркировки аккумуляторов.

АВ

Популярные аккумуляторы:

• AW IMR 18650 1600 мАч, предел 24 А

До того, как их поглотил вейпинг, 18650-е были царством любителей фонариков. В стремлении создать еще более мощные фонарики (я не шучу — это реальная вещь) некоторым энтузиастам требовались 18650 с высоким энергопотреблением и высоким усилителем.К сожалению, еще в начале 2000-х годов трудно было найти настоящие высокопроизводительные 18650-е.

Входит Эндрю Ван. Пожизненный любитель фонариков. Выдающийся предприниматель.

Эндрю увидел серьезный пробел на рынке аккумуляторов и создал компанию в Китае, чтобы заполнить его. Его бизнес-модель была основана на покупке высококлассных аккумуляторов у известных производителей и продаже их заинтересованным в безопасности любителям.

К тому времени, когда вейпинг стал популярным, AW заработала репутацию высокопроизводительного производителя 18650.

Несмотря на то, что многие из его аккумуляторов изготовлены из 10-амперных батарей Panasonic, и их следует использовать с осторожностью, он предлагает один фантастический IMR на 24 ампера. Если вы можете получить настоящую ячейку IMR, обязательно запаситесь.

Орбтроник

Популярные аккумуляторы:

• Orbtronic IMR 18650 2100 мАч SX30 «Ограничение 30 А»
• Orbtronic Hybrid IMR 18650 3000 мАч, предел 20 А
• Orbtronic IMR High-Drain 18650 3500 мАч, предел 10 А

Несмотря на то, что Orbtronic является известным переупаковщиком, его часто хвалят за способность получать высококачественные элементы от таких компаний, как Panasonic и LG.И это правда, многие их камеры первоклассные. Но, как и у большинства переупаковщиков, некоторые из их аккумуляторов (например, IMR на 30 ампер) имеют сильно преувеличенные характеристики.

Их переупаковка не удалась.

20-амперная ячейка Orbtronic

, скорее всего, является LG HG2, например, и ее можно безопасно использовать в большинстве установок для вейпинга. Но если мы знаем, что подлинные Orbtronic Hybrid IMR — это просто перепакованные батареи LG, почему бы просто не купить вместо них батареи LG?

Покупать Orbtronic 18650 просто нет смысла.

Эфест

Популярные аккумуляторы:

• Efest IMR 2500 мАч, «предел 35 А»
• Efest IMR 3000 мАч «Предел 35 А»
• Efest IMR 3500 мАч «Предел 20 А»

«Эфест» — известный переупаковщик, что не обязательно плохо. Потому что многие из их продуктов — это перепакованные элементы от Sony, Samsung и LG.

Что плохо, так это то, что Efest также печально известен тем, что сильно преувеличивает характеристики своих аккумуляторов. Это особенно верно для их серии батарей с фиолетовой оберткой.Играя на невежестве среднестатистического вейпера, Efest утверждает, что многие из их аккумуляторов имеют CDR на 35 ампер. К сожалению, таких ячеек не существует. Тесты показывают, что они ближе к 20-амперным (если что).

Однако, возможно, более тревожным является то, что Efest использует батареи Panasonic NCR18650B для переоформления «20-амперного предела». Мало того, что у Panasonic BD всего 10 ампер, в некоторых партиях этих перепаковок Efest фактически используются батареи NCR18650BE, которые имеют крошечный 4-амперный CDR.

Несмотря на то, что некоторые аккумуляторы Efest представляют собой действительно высококачественные элементы, риск того не стоит.Просто купите оригинальный LG или Samsung 18650s, чтобы избавить себя от проблем.

TrustFire/UltraFire/___Fire

Популярные аккумуляторы:

• Не стоит даже упоминать

В то время как мы копались в Aspire, Orbtronic и Efest для сомнительных методов перепаковки, ничто не сравнится с схематичностью батареи TrustFire.

Помните, как производители аккумуляторов классифицируют свои аккумуляторы по качеству? Вы когда-нибудь задумывались, что происходит с самыми дешевыми и низкокачественными отходами, которые даже Эфест не тронет?

TrustFire скупает их оптом.

Нет, серьезно. Бизнес-модель TrustFire предполагает покупку самых дешевых ячеек самого низкого качества и продажу их с сильно завышенными характеристиками. Не то чтобы характеристики впечатляли с самого начала.

Но, пожалуй, больше всего удручает тот факт, что некоторые вейп-шопы до сих пор продают их вместе с мощными сетапами.

Если это не очевидно, никогда не покупайте батарею TrustFire. Никогда не устанавливайте батарею TrustFire в вапорайзер. Единственное, что вы можете доверить TrustFire, это разжечь огонь.(Жаль не жаль).

Вы предупреждены.

6. Нерегулируемые и регулируемые модификации

Нерегулируемый

Нерегулируемые моды, часто называемые «мехами» или «самодельными самодельными бомбами», являются пережитком прошлого вейпинга. Хотя нерегулируемый мод не всегда механический, механический мод всегда нерегулируемый. Это связано с тем, что нерегулируемые моды могут иметь простую схему (например, в случае работы с несколькими батареями).

Единственное, что объединяет все нерегулируемые моды (механические или иные), — это явное отсутствие защитной схемы.Вы нажимаете кнопку, чтобы замкнуть цепь, и ваша батарея подает ток на ваш распылитель. Нет повышения или понижения напряжения. Никаких отсечек. Нет защиты от короткого замыкания. Нет защиты от переразряда.

Чтобы понять, почему кто-то считал это хорошей идеей, нам нужно вернуться в 2008 год.

Краткий урок истории вейпинга

В то время, когда самые мощные регулируемые вапорайзеры с трудом выдавали 10 Вт, некоторые умные мастера придумали, как сделать вапорайзер на заказ, который мог бы выдавать 100 Вт.Их гениальная идея заключалась в том, чтобы наклеить атомайзер с низким сопротивлением на трубку фонарика.

Да, вы правильно прочитали — трубка фонарика.

И поскольку эти люди были умны (и хорошо разбирались в безопасности аккумуляторов), это вроде как сработало.

Но это было незадолго до того, как обычные вейперы (то есть не инженеры-электрики) узнали об этом горячем новом способе выдувания «жирных облаков». А где есть спрос, будет и предложение. Умные домашние мастера открыли предприятия по обработке этих устройств в своих гаражах.Китайские фабрики заметили это и начали выпускать тысячи мехов. Вскоре в каждом магазине вейпов появились механические устройства, и все хотели их купить.

Проблема? Большинство людей просто недостаточно знали о безопасности аккумуляторов. И поэтому новости о взрывающихся испарителях заполонили наши новостные ленты.

Вот очень краткий список вещей, которые могут пойти не так с мехмодом:

• Короткое замыкание (перекрещивание проводов, плохой контакт батареи, неуместные или изношенные изоляторы и т. д.).) может привести к тому, что аккумулятор выйдет из строя и загорится
• Случайное создание слишком низкого сопротивления (0,1>) может привести к тому, что ваша батарея выйдет из строя и загорится
• Разрядка аккумулятора выше предела разрядки и попытка довести его до полной зарядки может привести к тому, что он выйдет из строя и загорится
• Слишком долгое удерживание кнопки запуска (или случайное удерживание ее в кармане или сумке) может привести к тому, что батарея выйдет из строя и загорится
• Случайный взгляд на него может привести к тому, что батарея выйдет из строя и загорится

Хорошо, последнее было шуткой.

А вот остальные абсолютно точные.

Дело в том, что вы не должны прикасаться к нерегулируемому устройству, если вы не знаете безопасность батареи вдоль и поперек.

Но даже если вы дважды проверяете каждый изолятор 10 раз в день, используете считыватель омов каждый раз, когда строите катушку, выпариваете свои батареи только до половины разряда и разовьете ОКР из-за блокировки кнопки включения, что-то все равно может пойти не так.

Моё мнение? Нерегулируемые устройства принадлежат «Поваренной книге анархиста». Не на полках вейп-шопов.Не в руках потребителей.

Регулируемый

Регулируемые моды используют сложные микросхемы, которые позволяют им повышать или понижать напряжение ваших батарей. По сути, эти чипы позволяют вам увеличивать или уменьшать мощность, использовать контроль температуры и заряжать 18650 через порт Micro-USB. Эти сложные электрические операции требуют нескольких уровней защиты батареи.

От чего могут защитить эти чипы:

• Разрядка после отсечки : регулируемые устройства не будут срабатывать ниже заданного напряжения. Промышленный стандарт для этой отсечки составляет 3,2 вольта. Устройства Kanger имеют еще более высокие значения отсечки при напряжении 3,5 или 3,6 вольта.
• Перезарядка : Как и ваш мобильный телефон, регулируемое устройство отключает ток зарядного устройства, как только ваша батарея достигает пикового напряжения (4.2). Это не применимо, если вы используете внешнее зарядное устройство.
• Перегрев : В отличие от механических модов, регулируемые устройства не позволят вам запустить ваше устройство более 10 секунд. Так что случайное срабатывание устройства в сумке или кармане не приведет к перегреву аккумулятора.
• Короткое замыкание/небезопасное сопротивление : Регулируемое устройство не сработает, если сопротивление упадет ниже безопасного уровня. В зависимости от вашего устройства это может варьироваться от 0,1 до 1 Ом.

При этом регулируемое устройство не может защитить вас от всего.

• Превышение предела силы тока : для вашего устройства нет надежного способа проверить предел тока вашей батареи. Так что ничто не мешает вам разогнать аккумулятор до безопасного предела.Вы несете ответственность за выбор батареи, способной выдержать ток, необходимый для вашего вапорайзера.
• Физическое повреждение элементов: из-за падения аккумуляторов, повреждения их упаковки или даже хранения их в автомобиле в жаркие летние дни или холодные зимние ночи, поврежденный аккумулятор нельзя использовать ни в одном устройстве, независимо от того, регулируется оно или нет.
• Перезарядка на внешнем зарядном устройстве: Если вы используете устройство с несколькими аккумуляторами, может быть удобнее заряжать его от внешнего зарядного устройства с несколькими отсеками.Если ваше зарядное устройство дешевое или плохого качества, вы все равно можете перезарядить аккумуляторы.

7. Модификации нескольких батарей

Когда вы запускаете более одной батареи в цепи, правила немного меняются.

Не волнуйтесь; это на самом деле довольно просто.

Хотя существуют две разные конфигурации (параллельная и последовательная) для устройств с несколькими батареями, в регулируемом устройстве они практически одинаковы; они позволяют вам значительно увеличить мощность, оставаясь в пределах предела мощности вашей батареи.

Поясню.

Параллельные модули

Проще говоря, каждая батарея, работающая параллельно, имеет свои положительные и отрицательные соединения с основной цепью. Таким образом, вам не нужно вставлять все батареи, чтобы замкнуть цепь (и запустить ваше устройство).

На практике это означает, что нагрузка равномерно распределяется между всеми батареями в цепи, что дает вам удвоение мАч и удвоение предела силы тока.

Таким образом, если вы используете, например, три 20-амперные батареи в параллельной цепи, у вас фактически будет CDR 60.

Модификации серии

С другой стороны, последовательная цепь не может быть завершена, если одна из батарей отсутствует. Это связано с тем, что каждая батарея действует как соединение в основной цепи.

Таким образом, вместо того, чтобы распределять нагрузку между батареями в цепи, последовательное устройство рассматривает все элементы как единую мегабатарею, складывая их напряжение вместе.

Хотя серийное устройство не увеличивает предел мощности батарей, оно позволяет вам парить при гораздо более высокой мощности, не превышая ее.

Помните, как ватт/вольт = ампер? Что ж, давайте снова проведем этот расчет, но на этот раз с 12,6 вольт вместо 4,2.

75 Вт / 12,6 В = 6 А

Настройка мощности, которая почти достигла максимума для одного LG HG2, становится легкой прогулкой, когда 3 из них работают последовательно.

ВАЖНОЕ ПРИМЕЧАНИЕ : если вы планируете приобрести устройство с несколькими батареями, убедитесь, что ваши батареи женаты. Они должны быть одинаковыми, купленными в одно и то же время. И они всегда должны заряжаться и разряжаться вместе.

8. Зарядка 18650s

Как мы узнали из раздела характеристик аккумулятора, напряжение заряда является одним из наиболее важных параметров безопасности аккумулятора. Неважно, есть ли у вас дешевый TrustFire 18650 (вы не должны) или очень почитаемый Sony VTC5, превышение максимального напряжения батареи — это путь к катастрофе.

Единственное, что удерживает вас от огненного рока, — это хорошее зарядное устройство.

Чтобы понять, почему, мы должны вернуться к тем скучным характеристикам батареи, которые мы обсуждали ранее.

Помните, напряжение — это вес, который может поднять пауэрлифтер Боб, а сила тока — это скорость, с которой он его поднимает?

Это относится и к зарядке.

Напряжение зарядного устройства должно соответствовать напряжению аккумулятора. Таким образом, для 18650 вы должны использовать только зарядные устройства, обеспечивающие напряжение 4,2. Предоставление более высокой нагрузки может привести к короткому замыканию и вентиляции аккумулятора.

Ток (или скорость) одинаково важен для зарядного устройства. В отличие от вашего зарядного устройства для ноутбука, зарядные устройства 18650 имеют довольно низкий зарядный ток (обычно между 0.5 и 2,0 ампера). Слишком быстрая зарядка ухудшит вашу ячейку, уменьшит количество циклов и, возможно, повредит ее структуру.

Внутренняя зарядка 18650s

В большинстве случаев устройства со встроенной зарядкой (обычно через micro-USB) имеют достаточную защиту от перезаряда. Они пропускают ток в вашу батарею (обычно 0,5 ампер) до тех пор, пока он не достигнет своего пика (4,2 вольта для 18650), резко отключая его.

Несмотря на то, что розетки и USB-порты ноутбука имеют разные потенциалы тока, скорость зарядки фактически определяется чипом внутри вашего устройства.Большинство испарителей ограничивают ваш зарядный ток на уровне 0,5 ампер, так как это самая безопасная скорость зарядки для 18650.

Как правило, вам не следует заряжать батареи внутри, если вы используете серийное устройство. Причудливые вещи обычно случаются, когда ваши батареи имеют разное напряжение.

Например, аккумулятор с более низким напряжением может подвергнуться обратному заряду, что приведет к повреждению элемента и увеличению вероятности его выхода из строя.

Аккумуляторы также могут заряжаться с разной скоростью, поэтому преждевременное прерывание цикла зарядки может привести к большой разнице в напряжении между аккумуляторами.

Помните, как более низкое напряжение требует более высокой силы тока? Ну а когда у вас в серийном аппарате аккумуляторы разного заряда, больше всего будет напрягаться аккумулятор с наименьшим напряжением. В течение длительного периода времени это может привести к деградации клеток и потере стабильности.

Внешняя зарядка 18650s

Несмотря на то, что большинство устройств с одним аккумулятором могут безопасно заряжать аккумуляторы, вам все же следует подумать о приобретении специального зарядного устройства. Помимо удобства возможности заряжать несколько аккумуляторов одновременно, специальные зарядные устройства просто безопаснее.

Если вы используете последовательное или параллельное устройство, абсолютно необходимо внешнее зарядное устройство. Поскольку в этой конфигурации ваши батареи должны быть соединены, важно также приобрести зарядное устройство, которое может заряжать все батареи одновременно.

Удивительно, но лучшие зарядные устройства 18650 поставляются компанией Efest. Несмотря на теневые методы переупаковки аккумуляторов Efest, сообщество вейперов очень высоко ценит зарядные устройства Efest. Они имеют отличную защиту от перезарядки, несколько отсеков и светодиодные экраны, отображающие напряжение батареи.

Зарядные устройства

NiteCore — еще один популярный выбор, который может похвастаться одной из самых безопасных в отрасли защитой от зарядки.

Большинство других зарядных устройств 18650 следует использовать с осторожностью. Это особенно верно для таких брендов, как TrustFire, которые, как известно, экономят на функциях безопасности батареи.

9. Хранение батареи и уход за ней

Итак, вы запомнили химический состав аккумуляторов, поразмышляли над напряжениями и ограничениями силы тока, отыскали оригинальные LG HG2 и купили зарядное устройство Efest LUC.Вы знаете все о безопасности аккумуляторов, верно?

Пока нет.

Есть еще одна вещь, которую тебе нужно усвоить. И обратите внимание, потому что этот урок применим и к аккумуляторам вашего мобильного телефона и ноутбука.

Помните, как производители смартфонов «изолировали» свои аккумуляторы, сделав их относительно безопасными для рядового потребителя?

Ну, они еще могут взорваться.

И вам не нужно слишком много искать, чтобы найти видео этого в действии.Просто поищите в Google «что происходит, когда вы протыкаете аккумулятор мобильного телефона» для легкого развлечения.

Теперь мы знаем, что вы не собираетесь в ближайшее время протыкать свои батареи ножами или бить их молотками. Но урок все тот же. Основной причиной взрыва батарей, помимо всего прочего, является физическое повреждение.

Представьте, что ваша литий-ионная батарея — это маленькая динамитная шашка.

Не подвергайте его воздействию высоких температур, потому что он взорвется.Дух. Это очевидно.

Менее очевидным является тот факт, что вы не должны подвергать его воздействию сильного холода. Охлаждение ниже точки замерзания может привести к необратимому повреждению его химического состава, что сделает его нестабильным при оттаивании.

И вы точно не захотите его уронить, раздавить, разбить или иным образом физически повредить. Потому что, как вы уже догадались, он взорвется.

Ваша батарея практически такая же. Если вы хотите сохранить все свои пальцы, избегайте воздействия экстремальных температур и физических повреждений.

Так что не оставляйте аккумулятор в машине. Не бросайте это. Не отрывайте обертку.

Чтобы ваши батареи всегда были в безопасности и защищены, стоит выбрать чехол для батареи для оптимального хранения.

Если ваш аккумулятор подвергался воздействию таких суровых условий или имеет видимые повреждения (вмятины, отслаивающаяся оболочка и т. д.), НЕ ИСПОЛЬЗУЙТЕ ЕГО!

Вместо этого отнесите его в ближайший центр утилизации для надлежащей утилизации.

10. TL;DR

На этом на сегодня почти все.Если бы нам пришлось разделить статью на несколько коротких пунктов, это то, на что вы ДОЛЖНЫ обратить внимание:

.

• Аккумуляторы с марганцевыми присадками
• Обратите особое внимание на предельные значения силы тока и никогда не превышайте их
• Игнорировать рейтинги импульсов
• Не перезаряжайте
• Не допускайте переразряда
• Всегда покупайте оригиналы (придерживайтесь Sony, LG, Samsung и AW)
• Не заряжайте батареи в последовательных устройствах
• Приобретите качественное внешнее зарядное устройство
• Никогда не оставляйте батареи на холоде (или в жаре)
• Не кладите батарейки в карман
• Приобретите чехол для батареи для безопасной транспортировки
• Утилизация поврежденных батарей

18650 Что делать со старой батареей для ноутбука

Если у вас есть ноутбук в течение нескольких лет, вы, несомненно, сталкивались с проблемой, когда батарея со временем теряет способность удерживать заряд.Как правило, происходит следующее: один или несколько элементов внутри аккумуляторной батареи деградируют до такой степени, что ее невозможно перезарядить, и вся аккумуляторная батарея теряет свою эффективность. На этом этапе у вас есть выбор: купить новый сменный блок или надеть шляпу для взлома оборудования и защитные очки и начать разбирать вещи.

Теперь, прежде чем вы начнете разбирать вещи, обратите внимание, что литиевые элементы в аккумуляторе ноутбука могут содержать много энергии, и вы можете пораниться или поджечь вещи, если не будете осторожны.Звучит страшно? Должно! И если это так, то, возможно, вам следует довольствоваться простым чтением этой публикации, а не возиться с вещами самостоятельно. Так или иначе, мы идем.

Как вы можете видеть на изображении справа вверху, аккумуляторная батарея ноутбука состоит из нескольких отдельных цилиндрических ячеек. Эти элементы очень похожи на стандартные щелочные батарейки АА, но на самом деле они немного длиннее и шире, чем батарейки АА. Это литиевые элементы, которые имеют номер детали «18650» (фактически он обычно напечатан на боковой стороне элемента).

Элементы аккумуляторной батареи соединены в виде комбинации параллельных и последовательных цепей, чтобы обеспечить правильное функционирование ноутбука напряжением. Как упоминалось ранее, если один или несколько элементов выходят из строя, то вся батарея не может обеспечить необходимое напряжение, и батарея фактически разряжается. В этот момент вы можете купить себе новую батарею у производителя (безопасно и просто!), или вы можете разобрать батарею и заменить отдельные элементы самостоятельно (рискованно и сложно!).Я не буду вдаваться в подробности восстановления аккумуляторной батареи ноутбука в этой публикации, но если вам интересно, ознакомьтесь со статьями здесь и здесь или посмотрите следующее видео на YouTube:

Содержание

Этот контент также можно просмотреть на сайте, с которого он взят.

Вместо того, чтобы восстанавливать батарейный блок, я собираюсь обсудить несколько вариантов повторного использования отдельных элементов 18650.
