Особенности LED телевизоров с Edge и Direct подсветкой. Самостоятельно ремонтируем LED подсветку в телевизоре LG

Привет всем. Решил написать еще один пост в песочницу (возможно последний, мне начинает казаться что подобная тематика тут не приветствуется) и снова на DIY тему, в котором хочу подать интересную идею, ну а как уж её использовать решайте сами. Сейчас подавляющее большинство мониторов и ноутбуков оснащаются экранами с лед подсветкой (думаю мало кого удивил сказав это). Частенько матрицы разбивают и вот после таких ремонтов у меня обычно остается колотая матрица, не подлежащая восстановлению. О том как использовать светодиоды и плату с матрицы для их питания и пойдет речь.

Конечно можно оставить её как донора, но время показало что матрицы с диодной подсветкой дохнут крайне редко (у меня так, в основном носят разбитые). И пришла в голову мысль использовать линейку диодов со штатным питателем в своих целях.

Плюсы — достаточно яркий источник света, по идее довольно экономична(за счет преобразователя), стабильная яркость, долговечность, широкий диапазон напряжения питания (обычно от 8 до 19вольт), минусы — габаритная плата электроники (можно побороть от части, об этом ниже), возможно кому то — необходимость паять. Что же представляет из себя модуль подсветки? Это линейка с диодами на которой размещены несколько цепочек соединенных последовательно светодиодов

И сама микросхема преобразователя, размещенная на плате матрицы на которую подается напряжение питания и два управляющих сигнала — один на включение подсветки, второй на управление её яркостью. Для включения подсветки мы будем подавать питание (10-19вольт) а выводы включения подсветки и управления яркостью соединяем вместе и подаем на них 3.3вольта.Распиновка разъема приведена ниже.Авторство этой картинки принадлежит человеку с сайта rom.by (к слову все остальные изображения мои и сделаны специально для этой статьи, а это решил взять готовое и не перерисовывать).

Общий провод берем с контакта GND, на LEDVDD подаем питание а inwt_pwm и dispoff# соединяем вместе и подаем на них три вольта.
Также нам потребуется стабилизатор для получения 3.3 вольта. В самом простейшем случае им может выступать схема приведенная ниже. Для расчета резистора формула R=(Uпитания-Uстабилитрона)/Iстабилитрона.Берем средний ток и среднее предполагаемое напряжение питания. То есть к примеру берем среднее питание 15вольт, стабилитрон на 3.3 вольта с током стабилизации 10ма и получаем 1,1к.
Полагаю что у компьютерщиков не имеющих отношение к электронике могут возникнуть проблемы с поиском стабилитрона — его можно заменить на TL431+любой маломощный кремниевый диод (в примере 1N4148). И то и другое можно выдрать из дохлого БП АТХ от ПК.Обе схемы даны ниже.Конденсатор в принципе практически любой 1-10мкф. для второго варианта с tl431 можно не считать а взять резистор в районе 2-3к, при этом все стабильно работает.Я думаю что даже проще собирать по второй схеме.Схемы представлены ниже.inwt_pwm и dispoff# на схемах соответствуют PWM и LED_EN соответственно.

Подсветку запустили и можно придумывать применение.

Но как наверное многие справедливо заметят — у нас есть весьма неудобная большая плата от которой мы можем использовать лишь малую часть. К сожалению тут могу дать лишь общий совет — вызваниваете от разъема контакты до элементов рядом с микросхемой подсветки, припаиваете на них провода, убеждаетесь что все работает и отрезаете большую часть платы надеясь на ваше везение. К слову дополню что питание LEDVDD обычно приходит на предохранитель стоящий рядом с преобразователем и разъемом для подключения светодиодов, он обычно обозначается F1 / F2. А вот управляющие сигналы могут быть выведены на контактные площадки рядом и подписаны как угодно или вообще присутствуют только на ножках элементов.

Ну и на последок фото того что получилось у меня. Фото в выключенном и включенном виде сделаны в одно время, фоткал на автомате, светит очень ярко и поэтому во включенном виде фото получилась с темным фоном.

И крупным планом фото переделки другой платы. Тут снимал телефоном — вышло лучше.

Скажу что уже опробовал штук 15 плат. Одна наотрез отказалась запускаться(возможно конечно что неисправна, но на всякий случай упоминаю). Остальные запустились, две пострадали от того что я слишком коротко обрезал плату (видимо во внутренних слоях оказались какие то критичные цепи, которые попали в место разреза) и после отрезания «лишней» части работать перестали. Также пробовал подавать на выводы управления ради эксперимента вместо 3вольт полное питание матрицы дабы сократить трудозатраты.Было взято 5 подопытных — две платы вышли из строя сразу же, еще две спустя полтора дня, одна работает. Поэтому от этой идеи отказался и во всех последующих питаю управляющие выводы так как описано выше. В статье не рассмотрено управление яркостью подсветки — пока не было такой нужды поэтому это оставил на потом.

Применение ограничивается лишь фантазией — можно сделать подсветку на рабочем месте, использовать для моддинга в системнике, в качестве подсветки в машине и еще уйму вещей. Ну и если у кого то возникнуть вопросы — постараюсь проконсультировать.

Теги: D.I.Y, светодиоды, led, освещение, матрица

Время незаметно идет и казалось бы недавно купленная техника уже выходит из строя. Так, отработав свои 10000 часов, приказали долго жить лампы моего монитора (AOC 2216Sa). Вначале подсветка стала включаться не с первого раза (после включения монитора подсветка выключалась через несколько секунд), что решалось повторным включением/выключением монитора, со временем монитор приходилось выключать/выключать уже 3 раза, потом 5, потом 10 и в какой-то момент он не мог включить подсветку уже вне зависимости от числа попыток включения. Извлеченные на свет божий лампы оказались с почерневшими краями и законно отправились в утиль. Попытка поставить лампы на замену (были куплены новые лампы подходящего размера) успехом не увенчалась (несколько раз монитор смог включить подсветку, но быстро опять ушел в режим включился-выключился) и выяснение причин в чем может быть проблема уже в электронике монитора привели меня к мысли о том что проще будет собрать собственную подсветку монитора на светодиодах чем ремонтировать имеющуюся схему инвертора для CCFL ламп, тем более в сети уже попадались статьи показывающие принципиальную возможность такой замены.

Разбираем монитор

2. В низу корпуса есть два пазика между передней и задней частью корпуса, в один из которых засовываем плоскую отвертку и начинаем снимать крышку с защелок по всему периметру монитора (просто проворачивая аккуратно отвертку вокруг своей оси и приподнимая этим крышку корпуса). Излишних усилий прилагать не надо, но тяжело снимается с защелок корпус только первый раз (за время ремонта я его открывал много раз, поэтому защелки стали сниматься со временем гораздо легче).
3. Нам открывается вид на монтаж внутренней металлической рамы в передней части корпуса:

Вынимаем из защелок плату с кнопками, вынимаем (в моем случае) разъем динамиков и отогнув две защелки внизу вынимаем внутренний металлический корпус.
4. Слева виднеются 4 провода подключения ламп подсветки. Вынимаем их слегка сдавливая, т.к. для предотвращения выпадения разъем сделан в виде маленькой прищепки. Так же вынимаем широкий шлейф идущий к матрице (вверху монитора), сдавливая его разъем по бокам (т.к. в разъеме боковые защелки, хотя при первом взгляде на разъем это и не очевидно):

5. Теперь необходимо разобрать «сендвич» содержащий саму матрицу и подсветку:

По периметру находятся защелки, которые открываются легким поддеванием той же плоской отверткой. Вначале снимается металлическая рама придерживающая матрицу, после чего можно открутить три меленьких болтика (обычная крестиковая отвертка не подойдет ввиду их миниатюрного размера, понадобится особо мелкая) удерживающих плату управления матрицей и матрицу можно снять (лучше всего положить монитор на твердую поверхность, например стол, покрытую тканью матрицей вниз, открутив плату управления положить ее на стол развернув через торец монитора и просто внять корпус с подсветкой подняв его вертикально вверх, а матрица так и останется лежать на столе. Ее можно накрыть чем-то чтобы не пылилась, а собирать точно в обратном порядке — т.е. накрыть лежащую на столе матрицу собранным корпусом с подсветкой, обернуть через торец шлейф к плате управления и прикрутив плату управления аккуратно поднять блок в собранном виде).
Получается матрица отдельно:

И блок с подсветкой отдельно:

Блок с подсветкой разбирается аналогично, только вместо металлической рамы, подсветка удерживается пластмассовой рамкой, которая одновременно позиционирует оргстекло, используемое для рассеивания света подсветки. Большинство защелок находятся по бокам и похожи на те что удерживали металлическую раму матрицы (открываются поддеванием плоской отверткой), но по бокам есть несколько защелок открывающихся «вовнутрь» (на них отверткой нужно надавить, чтобы защелки ушли во внутрь корпуса).
Вначале я запоминал положение всех снимаемых частей, но потом выяснилось, что «неправильно» их собрать не получится и даже если детали выглядят абсолютно симметричными расстояния между защелками на разных сторонах металлической рамы и фиксирующие выступы по бокам пластиковой рамы удерживающей подсветку не дадут собрать их «неправильно».
Вот собственно и все — мы разобрали монитор.

Подсветка светодиодной лентой

Точно так же аккуратно светодиодная лента обрезается по всей длине (на фотографии пример того что было до и что стало после обрезки).
Нам понадобится две полоски ленты по 475 мм (19 сегментов по 3 светодиода в полоске).
Хотелось чтобы подсветка монитора работала так же как и штатная (т. е. включалась и выключалась контроллером монитора), а вот яркость я хотел регулировать «вручную», как на старых CRT мониторах, т.к. это часто используемая функция и лазить по экранным меню каждый раз нажимая несколько клавиш мне надоело (в моем мониторе клавиши вправо-влево регулируют не режимы монитора, а громкость встроенных динамиков, так что режимы каждый раз приходилось менять через меню). Для этого был найден в сети мануал на мой монитор (кому пригодится — прилагается в конце статьи) и на странице с Power Board по схеме найдены +12V, On, Dim и GND которые нас интересуют.

On — сигнал с платы управления на включение подсветки (+5V)
Dim — ШИМ управление яркостью подсветки
+12V оказались далеко не 12, а где-то 16V без нагрузки подсветкой и где-то 13.67V с под нагрузкой
Так же было решено никаких ШИМ регулировок яркости подсветки не делать, а запитывать подсветку постоянным током (заодно решается вопрос с тем, что у некоторых мониторов ШИМ подсветки работает на не очень высокой частоте и у некоторых от этого чуть больше устают глаза). В моем мониторе частота «родного» ШИМ была 240 Гц.
Дальше на плате были найдены контакты на которые подается сигнал On (помечен красным) и +12V на блок инвертора (перемычка которую необходимо выпаять чтобы обесточить блок инвертора помечена зеленым). (фотографию можно увеличить чтобы увидеть пометки):

В качестве основы схемы управления был взять линейный регулятор LM2941 в основном за то, что при токе до 1А он имел отдельный вывод управления On/Off, который предполагалось использовать для управления включением/выключением подсветки сигналом On с платы управления монитора. Правда в LM2941 этот сигнал инвертированный (т.е. на выходе есть напряжение когда на входе On/Off — нулевой потенциал), так что пришлось собрать инвертор на одном транзисторе для согласования прямого сигнала On с платы управления и инвертированного входа LM2941. Никаких других излишеств схема не содержит:

Расчет выходного напряжения для LM2941 производится по формуле:

Vout = Vref * (R1+R2)/R1

Где Vref = 1. 275V, R1 в формуле соответствует R1 на схеме, а R2 в формуле соответствует паре резисторов RV1+RV2 на схеме (введено два резистора для более плавной регулировки яркости и сокращения диапазона регулируемых переменным резистором RV1 напряжений).
В качестве R1 я взял 1кОм, а подбор R2 осуществляется по формуле:

R2=R1*(Vout/Vref-1)

Максимальное необходимое нам напряжение для ленты — 13В (я взял четь больше чем номинальные 12В чтобы не терять в яркости, а лента такой легкое перенапряжение переживет). Т.е. максимальное значение R2 = 1000*(13/1.275-1) = 9.91кОм. Минимальное напряжение при котором лента еще хоть как-то светится — около 7 вольт, т.е. минимальное значение R2 = 1000*(7/1.275-1) = 4.49кОм. R2 у нас состоит из переменного резистора RV1 и многооборотного подстроечного резистора RV2. Сопротивление RV1 получаем 9.91кОм — 4.49кОм = 5.42кОм (выбираем ближайшее значение RV1 — 5.1кОм), а RV2 выставляем примерно в 9.91-5.1 = 4.81кОм (на самом деле лучше всего вначале собрать схему, выставить максимальное сопротивление RV1 и измеряя напряжение на выходе LM2941 выставить сопротивление RV2 таким чтобы на выходе было нужное максимальное напряжение (в нашем случае около 13В).

Монтаж светодиодной ленты

Дальше монтируются задняя пленка, оргстекло и светофильтры которые лежали поверх оргстекла. По краям я подпер ленту кусочками стирательной резинки (чтобы края на скотче не отходили):

После чего блок подсветки собирается в обратном порядке, устанавливается на место матрица, провода подсветки выводятся наружу.
Схема собиралась на макетке (ввиду простоты решил плату не разводить), крепилась на болтиках через отверстия в задней стенке металлического корпуса монитора:

Питание и сигнал управления On заводились с платы блока питания:

Расчетная мощность, выделяемая на LM2941 рассчитывается по формуле:

Pd = (Vin-Vout)*Iout +Vin*Ignd

Для моего случая составляет Pd = (13. 6-13)*0.7 +13.6*0.006 = 0.5 Ватт поэтому было решено обойтись самым маленьким радиатором для LM2941 (посажен через диэлектрическую прокладку т.к. от земли он в LM2941 не изолирован).
Окончательная сборка показала вполне себе работоспособность конструкции:

Из достоинств:

• Используется стандартная светодиодная лента
• Простая плата управления

• Недостаточная яркость подсветки при ярком дневном свете (монитор стоит напротив окна)
• Светодиоды в ленте расположены недостаточно часто, поэтому видны небольшие световые конусы от каждого отдельного светодиода возле верхней и нижней кромок монитора
• Баланс белого немного нарушен и уходит слегка в зеленоватые оттенки (скорее всего решается регулировками баланса белого либо самого монитора либо видеокарты)

Регулировка яркости с помощью ШИМ

Сопротивление подстроечного резистора RV2 для напряжения 13В должно быть в районе 9.9кОм (но лучше выставить точно при включенном регуляторе)

Более плотная LED подсветка

Полоски закладывается по две вверху и внизу проводами к краю монитора в стык в центре:

Номинальное напряжение на светодиодах 3.5В (диапазон от 3.2 до 3.8 В), так что сборка из 3-х последовательных светодиодов должна питаться напряжением порядка 10.5В. Так что параметры регулятора нужно пересчитать:

Максимальное необходимое нам напряжение для ленты — 10.5В. Т.е. максимальное значение R2 = 1000*(10.5/1.275-1) = 7.23кОм. Минимальное напряжение при котором сборка из светодиодов еще хоть как-то светится — около 4.5 вольт, т.е. минимальное значение R2 = 1000*(4.5/1.275-1) = 2.53кОм. R2 у нас состоит из переменного резистора RV1 и многооборотного подстроечного резистора RV2. Сопротивление RV1 получаем 7. 23кОм — 2.53кОм = 4.7кОм, а RV2 выставляем примерно в 7.23-4.7 = 2.53 кОм и регулируем в собранной схеме для получения 10.5В на выходе LM2941 при максимальном сопротивлении RV1.
В полтора раза больше светодиодов потребляют 1.2А тока (номинально), поэтому рассеиваемая мощность на LM2941 будет равна Pd = (13.6-10.5)*1.2 +13.6*0.006 = 3.8 Ватт, что уже требует более солидного радиатора для отвода тепла:

Собираем, подключаем, получаем гораздо лучше:

Достоинства:

• Достаточно большая яркость (возможно сравнимая, а возможно даже превосходящая яркость старой CCTL подсвтеки)
• Отсутствие световых конусов по краям монитора от индивидуальных светодиодов (светодиоды расположены достаточно часто и подсветка равномерная)
• Все еще простая и дешевая плата управления

• Никак не решился вопрос с балансом белого, уходящим в зеленоватые тона
• LM2941 хоть и с большим радиатором, но греется и греет все внутри корпуса

Плата управления на основе Step-down регулятора

Катушка L1 влияет на КПД преобразователя и должна быть 100-220 мкГ для тока в нагрузке около 1.2-3А. Напряжение на выходе рассчитывается по формуле:

Vout=Vref*(1+R2/R1)

Где Vref = 1.23V. При заданном R1 можно получить R2 по формуле:

R2=R1*(Vout/Vref-1)

В расчетах R1 эквивалентно R4 в схеме, а R2 эквивалентно RV1+RV2 в схеме. В нашем случае для регулировки напряжения в диапазоне от 7.25В до 10.5В возьмем R4=1.8кОм, переменный резистор RV1=4.7кОм а подстроечный резистор RV2 на 10кОм с начальным приближением в 8.8кОм (после сборки схемы лучше всего выставить его точное значение измеряя напряжение на выходе LM2576 при максимальном сопротивлении RV1).
Для этого регулятора решил сделать плату (размеры значения не имели, т.к. в мониторе достаточно место для монтажа даже габаритной платы):

Плата управления в сборе:

После монтажа в мониторе:

Все в сборе:

После сборки вроде все работает:

Итоговый вариант:

Достоинства:

• Достаточная яркость
• Step-down регулятор не греется и не греет монитор
• Нет ШИМ а значит ничего не моргает ни с какой частотой
• Аналоговая (ручная) регулировка яркости
• Нет ограничений на минимальную яркость (для тех кто любит работать по ночам)

• Немного смещен баланс белого в сторону зеленых тонов (но не сильно)
• При малой яркости (очень малой) видна неравномерность в свечении светодиодов разных сборок из-за разброса параметров

Варианты улучшения:

• Баланс белого регулируется как в настройках монитора, так и в настройках почти любой видеокарты
• Можно попробовать поставить другие светодиоды, которые не будут заметно сбивать баланс белого
• Для исключения неравномерного свечения светодиодов при малой яркости можно использовать: а) ШИМ (регулировать яркость с помощью ШИМ всегда подавая номинальное напряжение) или б) соединить все светодиоды последовательно и питать их регулируемым источником тока (если соединить последовательно все 180 светодиодов, то понадобится 630В и 20мА), тогда через все светодиоды должен проходить один и тот же ток, а на каждом будет падать свое напряжение, яркость регулируется изменением тока а не напряжения.
• Если хочется сделать схему на основе ШИМ для LM2576 можно использовать схему И-НЕ на входе On/Off этого Step-down регулятора (по аналогии с приведенной схемой для LM2941), но лучше поставить диммер в разрыв минусового провода светодиодов через logic-level mosfet

Хотя по написанию LED схожа с OLED, но обозначает она совсем другую технологию. Жидкокристаллический LED телевизор, что это значит – это аппарат с использованием другой системы подсветки по сравнению с обычными lcd моделями. И если OLED (Organic Light-Emitting Diode) это значит, что экран состоит из органических светоизлучающих диодов, то LED (Light Emitting Diode) – это использование диодов для подсветки матрицы жидкокристаллического телеприемника.

LED (Light Emitting Diode) – светоизлучающий диод, а в телевизионной технике эта аббревиатура означает экран на жидкокристаллической матрице (LCD) и с подсветкой от этих светоизлучающих диодов . После введения нового вида подсветки производители телевизоров в названиях моделей стали заменять «LCD» на «LED».

Это делалось скорее с маркетинговой точки зрения. На самом деле это была не новая технология экрана, а только другой вид подсветки. Но это название телевизоров сохранилось и применяется сегодня.

Если в обычных жк телевизорах используется лампа с холодным катодом, те же флуоресцентные (люминесцентные) лампы (Cold Cathode Fluorescent Lamps, CCFL) , то lcd led используют светоизлучающие диоды. Как известно жк (lcd) экраны в телевизорах состоят из ячеек (пикселей) с жидкими кристаллами и в зависимости от положения кристалла в ячейке пропускает или нет свет. Так создается свечение экрана.

От качества жк матрицы зависят такие параметры как статическая контрастность, уровень черного, углы обзора, частота обновления, время отклика. Различают такие технологии производства матрицы на жидких кристаллах для телевизоров: TN, IPS (S-IPS, IPS-Pro, P-IPS, AH-IPS), VA/MVA/PVA, PLS.

От подсветки зависят такие параметры как яркость, цветопередача, цветовой охват, динамическая контрастность. Хотя правильнее рассматривать именно систему матрица+подсветка в телевизоре и для нее измерять параметры.

Производители утверждают, что применение светодиодной подсветки может увеличить:

• яркость,
• контрастность,
• четкость изображения,
• цветовую гамму.

Еще снижается энергопотребление LED телевизора примерно на 40%. Так же в лед телевизорах не используется ртуть, которая применяется в лампах дневного света, что сказывается на экологии.

Действительно, современные сверхяркие светодиоды могут обеспечить высокую яркость изображения на дисплее.

Контрастность увеличивается и вводится понятие динамической контрастности, когда регулируется яркость свечения светодиодов локально для разных участков экрана, и засчет этого растет показатель динамической контрастности. При этом уровень статической контрастности телевизора остается одним и тем же, он зависит от матрицы дисплея.

Уровень черного так же улучшается за счет регулирования свечения диодов во время просмотра видео. На темной сцене уровень подсветки снижается и экран становится темнее, а отсюда и улучшается уровень черного.

А вот насчет увеличения цветовой гаммы телевизора, то здесь нужно рассматривать все подробнее.

Белые или составные светодиоды

Технологически подсветка дисплея в LCD телевизоре осуществляется от светодиодов. Для этого используют белые диоды, свет от которых попадает на светофильтры и получают синий, зеленый и красный цвета. Подобный вид называется WLED.

Для улучшения цветового охвата сначала стали использовать в качестве подсветки сразу три вида светодиодов: красные, зеленые, синие. Такая технология называется RGB LED.

Но получить с помощью таких технологий нужный спектр света не получалось. И цветовой охват был недостаточен для использования в телевизорах UHD. Для решения этой проблемы были изобретены новые виды светодиодов в телевизорах.

Сейчас в премиум моделях телевизоров используются составные диоды (GB-R LED, RB-G LED) или квантовые точки.

В составных светодиодах объединяют синий и зеленый в один и покрывают красным люминофором (GB-R), или в другом случае объединяют красный и синий и покрывают зеленым люминофором (RB-G).

Квантовые точки в LED телевизоре

Совсем другую технологию изменения подсветки WLED предложила компания Nanosys.

Квантовые точки в телевизоре заменяют часть диодов, в данном случае красные и зеленые. Остается только синий светодиод, который формирует поток света и для возбуждения квантовых точек и для работы синих суб-пикселей на экране. А поток света на красные и зеленые суб-пиксели формируют квантовые точки.

Методы лед подсветки

Для повышения качества изображения на экране телевизора появилась технология локального затемнения local dimming , по которой управление светодиодами происходит группами из нескольких диодов. Система local dimming имеет несколько недостатков:

1. плохая однородность цвета на изображении, то есть заметны яркие и темные пятна на участках где ярко включена и выключена подсветка;
2. на контрастных переходах появляются цветные ореолы;
3. на темных участках пропадают детали изображения.

Эти недостатки трудно определить по обычной видео картинке на экране телевизора, поэтому сегодня метод локального затемнения широко используется в моделях с led подсветкой.

Так же можно разделить LED телевизоры по способу расположения светодиодов: Direct и Edge.

Direct — это когда диоды располагаются сзади экрана равномерно, в виде матрицы.

Edge – это когда они располагаются по периметру экрана совместно с рассеивающей панелью. При подобном расположении нельзя сделать эффективное локальное затемнение по методу local dimming.

При прямом (Direct) методе можно получить более равномерную подсветку, по сравнению с методом Edge, но увеличится толщина телевизора и энергопотребление за счет увеличения количества светодиодов. Сверхтонкие телевизоры (толщина может быть меньше 3 сантиметров) можно получить, только применяя расположение диодов Edge.

Из-за своей экономичности и при этом показывающей достаточно хорошие результаты, наиболее часто используется боковая (Edge) подсветка с локальным затемнением.

На 2015 год LED телевизоры выиграли конкуренцию у плазменных телевизоров, а OLED панели пока по стоимости не могут сравняться с лед моделями. Поэтому в 2015 году у всех мировых производителей в модельном ряде телевизоров все места занимают LED аппараты. Только некоторые производители решились выпустить OLED телевизоры, особенно здесь лидерство держит LG. Так что покупая телевизор этого года, вы наверняка купите именно LED модель.

Производители телевизионной продукции регулярно знакомят пользователей с новыми технологиями, улучшающими качество передачи изображения. Подходы к совмещению ТВ-экранов и светодиодных элементов давно осваиваются крупнейшими компаниями. В последнее время источник яркого и мягкого свечения переходит также на дисплеи мобильных устройств. Оценить достоинства такого решения могут и пользователи традиционного освещения на основе светодиодов, но, разумеется, наиболее привлекательно смотрится подсветка LED-экранов в телевизорах. Тем более что ее дополняют и другие высокотехнологичные включения, используемые разработчиками данной техники.

Устройство подсветки

В создании модулей для реализации подсветки применяются LED-массивы, которые могут состоять из белых элементов светодиодного свечения или разноцветных, типа RGB. Конструкция платы для оснащения матрицы специально проектируется с целью интеграции в устройство конкретной модели носителя. Как правило, с левой стороны платы располагаются контактные разъемы, один из которых обеспечивает питание LED подсветки, а другие предназначены для управления ее рабочими настройками. Также для используется специальный драйвер, функция которого сопряжена с контроллером.

В готовом виде представляет собой ряд из миниатюрных ламп, которые подключаются группами по 3 штуки. Конечно, производители не рекомендуют вмешиваться в устройство таких лент, но при желании можно физически укоротить или, напротив, сделать длиннее устройство. Также стандартная подсветка LED-экрана предусматривает возможность регулировки яркости, поддерживает плавный пуск и снабжается защитой от напряжения.

Классификация подсветки по типу установки

Существует два способа интеграции светодиодной подсветки — прямая и торцевая. Первая конфигурация предполагает, что массив будет располагаться позади жидкокристаллической панели. Второй вариант позволяет создавать очень тонкие панели экранов и носит название Edge-LED. В этом случае выполняется размещение лент по периметру внутренней стороны дисплея. При этом равномерное распределение светодиодов осуществляется при помощи отдельной панели, которая расположена за жидкокристаллическим дисплеем — обычно такой тип подсветки LED-экрана используется при разработке мобильных устройств. Приверженцы прямой подсветки указывают на качественный результат работы свечения, который достигается благодаря большему количеству светодиодов, а также локальному затемнению с целью сокращения цветовых разводов.

Применение светодиодной подсветки

Рядовой потребитель может найти данную технологию в моделях телевизоров Sony, LG и Samsung, а также в продукции Kodak и Nokia. Конечно, светодиоды получили более широкое распространение, но именно в моделях этих производителей наблюдаются качественные сдвиги в сторону улучшения потребительских качеств данного решения. Одной из главных задач, которая стояла перед конструкторами, являлась поддержка работоспособности экрана с оптимальными характеристиками в условиях прямого воздействия солнечных лучей. Также за последнее время улучшилась в плане повышения контрастности. Если говорить о продвижениях в направлении конструкции экрана, то наблюдаются заметные сокращения в толщине панелей, а также совместимость с большой диагональю. Но остаются и нерешенные задачи. Светодиоды не способны в полной мере раскрывать свои возможности в процессе отображения информации. Впрочем, это не помешало LED-технологии вытеснить CCFL-лампы и успешно конкурировать с новым поколением плазменных экранов.

Стереоскопические эффекты

Модули на основе светодиодов имеют немало способностей к обеспечению различных эффектов. На данном этапе развития технологии производители активно используют два стереоскопических решения. Первый предусматривает угловое отклонение потоков излучения с поддержкой дифракционного эффекта. Пользователь может воспринимать данный эффект в ходе просмотра с применением очков или без них, то есть в режиме голографии. Второй эффект предусматривает смещение светового потока, который выделяет подсветка LED-экрана по направлению заданной траектории в жидкокристаллических слоях. Использовать эту технологию можно в сочетании с 2D и 3D-форматами после соответствующей конвертации или перекодировки. Впрочем, относительно возможностей комбинации с трехмерными изображениями у светодиодных подсветок не все гладко.

Совместимость с технологией 3D

Нельзя сказать, что у экранов с LED-подсветкой наблюдаются серьезные проблемы взаимодействия с форматом 3D, но для оптимального восприятия зрителем такой «картинки» требуются специальные очки. Одним из самых перспективных направлений этой разработки являются стереоочки. К примеру, инженеры nVidia несколько лет назад выпустили затворные 3D-очки с жидкокристаллическими стеклами. Для отклонения потоков света LED-подсветка ЖК-экрана предусматривает использование фильтров поляризации. При этом очки выполняются без специальной оправы, в виде ленты. Встроенная линза состоит из широкого массива полупрозрачных которые воспринимают информацию с управляющего устройства.

Преимущества подсветки

По сравнению с другими вариантами подсветки, светодиоды заметно улучшают потребительские качества телевизионных экранов. В первую очередь улучшаются непосредственные характеристики изображения — это выражается в повышении контрастности и цветопередаче. Наивысшее качество обработки цветового спектра обеспечивает RGB-матрица. Кроме этого, подсветка LED-экрана отличается пониженным энергопотреблением. Причем в некоторых случаях достигается сокращение расхода электричества до 40%. Также стоит отметить возможность производства сверхтонких экранов, которые при этом обладают небольшой массой.

Недостатки

Пользователи телевизоров с присутствующей светодиодной подсветкой критикуют их за вредные воздействия сине-фиолетового излучения на глаза. Также синеватость наблюдается и в самой «картинке», что искажает естественную цветопередачу. Правда, в последних версиях телевизоров с высокой разрешающей способностью LED-подсветка экрана практически не имеет подобных дефектов. Но есть проблемы с управлением яркостью, в которой участвует широтно-импульсная модуляция. В ходе таких настроек можно заметить мерцания экрана.

Заключение

На сегодняшний день сегмент моделей телевизоров с LED-технологией находится на этапе становления. Потребитель пока оценивает возможности и достоинства, которые способно обеспечить инновационное решение. Надо отметить, что эксплуатационные недостатки, которыми обладает светодиодная LED-подсветка, не так смущают пользователей, как высокая стоимость. Многие специалисты именно этот фактор считают главным барьером для широкой популяризации технологии. Впрочем, перспективы светодиодов все равно остаются многообещающими, поскольку их стоимость будет сокращаться по мере увеличения спроса. Параллельно с этим совершенствуются и другие качества подсветки, что еще больше увеличивает привлекательность этого предложения.

Выбирая подходящую модель телевизора, многие потребители сталкиваются с новыми терминами и современными технологиями. Например, не все знают, что такое телевизор с технологией LED, и на каком принципе основывается его работа. Несмотря на это, сегодня такой вид плоских устройств пользуется наибольшей популярностью среди покупателей, поэтому они считаются вполне привычным атрибутом в доме. Перед тем, как сделать , стоит все же разобраться, что значит аббревиатура LED, чем такие телевизоры отличаются, и какими преимуществами они обладают перед другими типами ТВ.

Если переводить дословно, то LED – светоизлучающий диод. Однако целесообразно полагать, что полным определением оно служить не может. В действительности, современный светодиодный телевизор является представителем всем давно известных жидкокристаллических панелей. Основной составляющей является ЖК-матрица с множеством светящихся точек — пикселей. Но если в привычных ЖК устройствах в качестве подсветки использовались люминесцентные лампы, то в рассматриваемых приборах – светодиоды, то есть телевизоры с такой подсветкой — это более совершенные варианты LCD -моделей.

Первыми применили такую технологию разработчики компании Samsung. В качестве маркетингового хода новым телевизорам было дано название LED TV, оно используется и сегодня.

Светодиоды здесь выступают в качестве источников свечения, а не являются реальной единицей формирующегося изображения. Поэтому такие панели правильнее было бы называть LCD TV с современной LED-подсветкой.

Виды светодиодной подсветки

Для того чтобы понять, в чем принципиальная особенность такого оборудования, необходимо разобраться с видами подсветки телевизора. На сегодняшний день применяется несколько систем, они отличаются по цвету и способу расположения.

По цвету источников свечения

1. White led или одноцветная система (белые светодиоды). Считается бюджетным решением, но все же выигрывает у люминесцентных ламп. Светодиоды энергоэффективнее и не содержат ртути. Что касается цветопередачи и глубины охвата, то LED TV с таким типом подсветки мало чем отличаются от LCD, значительнее разница у следующего варианта.
2. RGB или разноцветная система . Цветовая палитра их гораздо шире. За счет этого улучшается цветопередача. Но стоит отметить, что модели с подобным вариантом подсветки оказываются дороже, что не соизмеримо с достигаемым эффектом. Такие модели нуждаются в мощном графическом процессоре, да и электроэнергии они потребляют больше. Поскольку такие HDTV оказываются по карману не каждой группе потребителей, передовые компании принимают решение отказываться от RGB подсветки, и продолжают поиск аналоговой техники.
3. QD Vision или смешанный вариант подсветки . Основывается на светодиодах чисто синего цвета и специальной пленки с квантовыми точками, которые имеют зеленый и красный цвета. Такая технология позволяет излучать строго ограниченный и настроенный спектр оптических волн. За счет этого расширяется цветовая палитра и интенсивность красок, в то же время, технология в отличие от RGB светодиодов энергоэффективнее. Яркий пример смешанного варианта подсветки линейка телепанелей Bravia, ведущего производителя Triluminos Sony.

В действительности, вопрос об использовании первого и второго варианта подсветки продолжает находить множество спорных мнений. К примеру, знаменитый разработчик цифровой техники компания Toshiba утверждает, что белая подсветка телевизора оказывается намного эффективней, чем RGB. Так для чего тратить кучу денег, если можно сэкономить миллионы?

По варианту размещения подсветки

Здесь есть 2 варианта.

1. По периметру ЖК-матрицы (Edge LED). Это одноцветная система (White led), которая может располагаться с одной стороны (чаще всего снизу), на параллельных сторонах (по бокам) или по всему периметру. Способ организации боковой подсветки зависит от размера диагонали экрана. В качестве недостатков такой подсветки можно отметить «засветы» по краям телеэкрана и недостаточный уровень контрастности (по сравнению со вторым видом). Зато такая технология позволяет создавать панели толщиной всего в несколько миллиметров.
2. Непосредственно за ЖК-матрицей (Direct LED). Основывается на равномерном распределении диодов по всей площади. По ценовому критерию выходит дороже торцевой подсветки. Главное достоинство такой системы – возможность использования технологии локального затемнения черного. Здесь могут применяться как белые, так и цветные светодиоды, они значительно улучшают качество изображения.

Если вы уже являетесь обладателем такого телевизора, и у вас есть проблемы с изображением, возможно, вам будет полезна информация о

Достоинства LED-телевизоров

Эти панели обладают существенными преимуществами, поэтому и пользуются популярностью среди потребителей. Из главных достоинств следует отметить следующие факторы.

1. Толщину корпуса . Именно за счет использования светодиодов стало возможным производство ультратонких моделей. Такой телевизор можно легко монтировать на стену при помощи кронштейна;
2. Контрастность и четкость изображения . LED TV является главным конкурентом других видов телевизоров, поскольку имеет отличное качество воспроизведения изображения, регулировку уровня контрастности. Вспоминая о , когда наблюдались проблемы с восприятием движущихся объектов, можно отметить, что с современными лед экранами таких проблем не возникнет.
3. Энергоэффективность . Экономия электроэнергии, пожалуй, основной пункт, который притягивает многих покупателей. По сравнению со своими предшественниками, LED –устройство потребляет на 40% меньше ресурсов.
4. Широкий выбор моделей не только по функционалу, но и по внешнему виду. Такая панель без проблем украсит абсолютно любой интерьер. Ведущие производители имеют огромное количество моделей, подразумевающих как классические решения, так и интересные формы и расцветки.
5. Долговечность . Благодаря использованию устойчивых к выгоранию светодиодов, телевизоры имеют более длительный срок эксплуатации.

Но совершенствование таких телепанелей на этом не заканчивается. Уже сегодня на прилавках магазинов появляются OLED TV , подсветка которых основана на органических светодиодах. Они обладают еще более тонким корпусом, небольшим весом (относительно своей диагонали), широким углом обзора, отсутствием «засветов» и бликов, превосходной цветопередачей. Однако это не значит, что другие модели, ниже классом, будут терять спрос. Инновационные технологии такого формата стоят недешево, а финансовые возможности большинства потребителей не позволят иметь у себя дома такую широкоэкранную панель. Поэтому спрос на простые модели современных LED-телевизоров вряд ли упадет в ближайшее время. Подробные сравнительные характеристики обоих типов даны в статье

L

LED подсветка — виды, различия, достоинства

Первые модели жк телевизоров с подсветкой экрана от люминесцентной лампы проигрывали по качеству изображения своим прямым конкурентам – плазменным панелям. Разрабатывались различные схемы повышения, прежде всего контрастности, как одного из главных показателей качества картинки на экране. Так и пришли к другому виду подсветки жидкокристаллической матрицы, который реализовывался на светодиодах и получил название LED (лед) подсветка. На сегодня это уже основная технология подсветки жк матриц и практически все новые модели телевизоров используют именно её. Были разработаны несколько методов LED подсветки экрана, которые различаются расположением светодиодов на шасси телевизора и схемой управления этих диодов. Эти методы различаются качественными характеристиками, и не всегда телевизоры, имеющие логотип LED TV будут иметь одинаковые характеристики изображения.

Полный массив светодиодов

Первый метод реализации подсветки LED — полный массив. При таком методе светодиоды равномерно располагаются за матрицей по всей площади экрана. Не используется локальное затемнение. Так была реализована лед подсветка в первых моделях телевизоров. Она по характеристикам ничем не отличается от обычной подсветки экрана с помощью ламп. На сегодня такой метод редко используется.

Боковая подсветка

Второй метод – боковая подсветка без использования локального затемнения. Эта разработка была представлена в 2009 году, и в 2010 году стала использоваться всеми производителями. Наиболее распространенный на сегодня метод. Боковая подсветка LED позволяет получить толщину корпуса жк телевизора не более одного дюйма. Светодиоды расположены по бокам матрицы и по специальным световодам освещают весь экран. По характеристикам изображения такая подсветка не имеет преимущества перед обычными жк экранами. К недостаткам можно отнести видимость засветки краев экрана по сравнению с центром.

Полный массив и локальное затемнение

Третий метод – это полный массив светодиодов с использованием локального затемнения. Конструкция подсветки такая же, как и в первом методе с полным массивом, но здесь есть возможность локального затемнения или подсвечивания отдельных групп светодиодов в зависимости от характера изображения. То есть на темных участках изображения светодиоды затемняются, а на светлых участках – светят более ярко. Это позволяет получить лучший уровень черного и большую контрастность по сравнению с обычными LCD телевизорами с лампой подсветки. Могут встречаться некоторые недостатки, ведь схемы управления у разных фирм разные и качество жк матриц так же разное. На сегодня это самый лучший метод реализации LED подсветки по характеристикам получаемого изображения.

Боковая подсветка LED и локальное затемнение

Четвертый метод – боковая подсветка с использованием локального затемнения. Наиболее новый метод реализации подсветки. Здесь светодиоды расположены по периметру матрицы, как и во втором методе. Но применяется схема локального затемнения некоторых участков экрана в зависимости от изображения. Характеристики изображения получаются не плохими, но проигрывают методу с полным массивом светодиодов с локальным управлением подсветкой.

Выводы по видам LED подсветки

Такие основные методы реализации подсветки LED существуют на сегодня. И покупая LED телевизор, вы должны понимать, что возможно телевизоры с разной реализацией подсветки будут показывать по-разному и соответственно стоить по-разному.

Самая лучшая подсветка реализуется полным массивом светодиодов расположенных за матрицей. Боковая подсветка немного хуже.
Для улучшения показателей контрастности и уровня черного применяется локальное затемнение светодиодов. Поэтому и подсветка полным массивом светодиодов и боковая лучше с локальным затемнением.
На сегодня применяется боковая подсветка LED с локальным затемнением, потому что она лучше по соотношению цена-качество.

Отличия различной LED подсветки на LG телевизорах:

РЕМОНТ ПОДСВЕТКИ ТЕЛЕВИЗОРА — Гильдия мастеров (Ремонт)

Настала пора поговорить о наиболее частой поломке современных ЖК телевизоров. Каждый день call – центр нашего сервиса принимает звонки следующего содержания:

• Нет изображения на экране
• Потух экран, а звук остался
• Нет картинки
• Мерцает изображение
• Нет видимости
• Телевизор моргает красным огоньком
• Пропало изображение

   Наиболее частой причины таких неисправностей являются проблемы связаны с выходом из строя компонентов подсветки ЖКИ матрицы ТВ. Такой тип поломок является наиболее распространенными с которыми приходится сталкиваться специалистам, связанным с ремонтами современных жидкокристаллических телевизионных панелей. Целью написание этой статьи является желание поделиться нашим опытом в данной тематике.

   Как правило в LCD панелях используются два типа подсветки – ламповая и светодиодная:

• Ламповая представляет собой небольшие электролюминесцентные лампы, по своей конструкции сходные с используемыми в освещении производственных и офисных помещений. Панели TV в которых они применяются отличаются приятной теплой картинкой.
• Светодиодная представляет планки, на которые напаяны светодиоды. Отличаются от ламп более низким энергопотреблением.Изображение при использовании этого типа решений имеют более холодную и яркую картинку.

Выше на картинке расположен основной компонент ламповой подсветки матрицы, а ниже соответственно планка светодиодной подсветки.

В настоящее время ламповая технология подсвечивания не устанавливается в современные ЖКИ матрицы. Связано это с мировой тенденцией на энергосбережение и экологию. Лампы отличаются большим энергопотреблением и в своем составе имеют ртуть.  Разговор мы будем вести исключительно про ремонт светодиодной (LED) подсветки.

Существует два типа ЛЕД подсветки:

• Direct LED – конструктивная особенность такого решения является расположение нескольких горизонтальных,либо вертикальных рядов светодиодных планок с обратной стороны матрицы. Плюсами такой конструкции является равномерность подсвечивания изображения и возможность выборочно управлять яркостью подсветки в различных частях экрана что позитивно сказывается на качестве отображения. Понижение яркости в более темной части изображения, или наоборот повышение в более яркой делает цвета более контрастными. Главным недостатком такого инженерного подхода является более высокая толщина TV.
• EDGE LED – расположение одной либо двух планок с боков или нижней части панели, позволяет конструировать особо тонкие TV. Минусам этой технологии являются небольшие затемнения по углам экрана

В верху на фото расположен компонент Direct Led, внизу EDGE LED. Обратите внимание как расположены линзы и диоды. В боковой подсветке они светят в бок, а в  задней в верх.

Вот так выглядит Direct Led подсветка внутри телевизионной панели.

Поговорим немного основных причинах выгорания светодиодной подсветки:

• Основной причиной выхода LED диодов является то, что производители заставляют работать на пике своих параметров, что ведет к ускоренному выгоранию. Мы не будем утверждать, что технологические вендоры делают так специально, но некоторые подозрения реют у нас в головах.
• Еще одним страшным врагом диодов являются броски в электросетях и грозы. Нередко после таких казусов происходит полное выгорание подсветки. Весной и летом, во время гроз количество техники с такими дефектами приходящей в ремонт значительно возрастает.
• Также довольно частым явлением является заводской брак. Установленные уже с завода бракованные диоды, либо перегретые во время заводской пайки. Особенно этим грешат китайские бренды. Не хотим наговаривать на китайских производителей, но часто ремонт такой радиоэлектронной аппаратуры заставляет попотеть. Связано это с отсутствием такой жесткой унификации как у корейских производителей.
• Один выгоревший светодиод зачастую тоже может быть причиной выгоревшей подсветки. Представим, что имеется 18 светодиодов с рабочим напряжением 6 вольт. Соответственно для нормальной работы требуется что бы в цепь светодиодов приходило 18Х6=108 (сто восемь). При выходе одного светодиода их строя подсветка как правило не замыкается из – за имеющегося в корпусе светодиода стабилитрона. Получается, что на оставшихся 17 светодиодов заходит 72 вольта что влечет к ускоренному выгоранию, когда умирает еще один LED диод уже на 16 приходит все тоже напряжение. И так пока все не выгорит, либо сработает токовая защита драйвера управления и принудительно отключит подсветку.

Существует огромное количество видов светодиодных планок. Зачастую в одной и той же модели телевизора и матрицы может использоваться несколько абсолютно различных типов планок. Зависеть это может от нескольких факторов:

• Место производства, одинаковая модель панели может сильно отличаться в зависимости от места производства ТВ. Российская,европейская и китайская сборка может сильно различаться типом используемых комплектующих.
• В одинаковой модели могут использоваться матрицы разных производителей и соответственно разные планки.
• Дата производств – производитель во время производственного цикла может менять конструктивный состав. Банально причиной установки разных запчастей может быть отсутствие требуемой запчасти на складе завода (выкручиваются как могут). На практике иногда приходится сильно озадачивать поставщиков что бы найти необходимую запасную часть. Ну а мы стараемся всегда иметь у себя на локальном складе максимально обширную номенклатуру блоков необходимых для ремонта.

Обратите внимание – все эти планки устанавливаются в одну модель телевизора Samsung. Отличие только во времени и месте сборки (Европа, Россия и Китай). Планки существенно отличаются типом используемых светодиодов, линз,длиной и шагом.

Светодиоды тоже не устают нас радовать своим разнообразием, отличаясь:

• Силой тока
• Напряжением
• Корпусами
• Расположением площадок анод и катод
• Параметрами пайки
• Сроком службы
• Цветовой температурой свечения

Обратите внимания насколько отличаются корпуса.

Контактные площадки тоже поражают своим разнообразием. Ко всему прочему в одном и том же корпусе анод и катод могут в двух вариантах расположения. Нередко у мастеров не знакомых с такими нюансами ремонты заканчиваются полным выгоранием подсветки, при пайке светодиодов не той полярности.

   Как правило мы используем оригинальные светодиоды, произведенные в Южной Корее. Для китайских телевизоров используем соответственно китайские светодиоды, за исключением случаев полной замены. В таких случаях китайские диоды меняем на корейские по причине гораздо более высокой надежности последних.

   Замена светодиодов осуществляется только если отсутствуют требуемые планки по причине высокой трудоемкости процесса. Перепайка полностью подсветки состоящей из 50 светодиодов занимает как правило один рабочий день, гораздо проще поставить новые планки.

   Частичная замена светодиодов (замена только выгоревших) является довольно бесполезным занятием. Так как спустя непродолжительное время начинают умирать соседние светодиоды. В итоге все заканчивается новыми ремонтом каждые 1 – 2 месяца.

   После ремонта подсветки мы ограничиваем примерно на 25 процентов ток для увеличения срока службы. Это рекомендация заводов – изготовителей которая рассылается в виде бюллетеней в авторизированные сервисные центры. Опять возникают нехорошие мысли про производителей которые на заводе задают более яркие режимы работы заводов,а если такая техника приходит по гарантии – рекомендуют принудительно, на аппаратном уровне производить ограничение.

   Для качественного ремонта нами используются только оригинальные планки завода изготовителя.

Сверху на фотографии запечатлены оригинальные запчасти для телевизоров Samsung. Имея негативный опыт использование не оригинальных компонентов,предпочитаем использовать только подлинные комплекты Repair Kit.

Будучи ответственными мастерами, мы бываем периодически удивлены как производят такого рода ремонты другие сервисные центры.   Ниже мы приведем фотографии таких неудачных примеров сервисного обслуживания не компетентными мастерами с использованием комплектующих сомнительного происхождения.

   Вместо полной замены запчастей, по верху родных были припаяны вырезанные части БУ планок. Из-за плохого теплоотвода, они выгорели в течении 3 месяцев. Ко всему прочему линзы были переклеены китайским«суперклеем» в результате чего на экране появились жуткие пятна. Владелец был неприятно удивлен.

Эта жуткая работа была произведена в одном из «домов быта». Не найдя необходимых запчастей,мастер решил нарезать подсветку с других планок.  Планки были плохо приклеены к корпусу в результате чего произошло повторное выгорание, не проработав и трех месяцев.Нами была произведена полная замена с годовой гарантией. Заказчики в знак благодарности привезли нам полное ведерко домашних помидоров.

Еще один отвратительный пример корявой работы мастеров. Из-за установленных не оригинальных запчастей,произошло выгорание подсветки, экран стал чуть светить. Пришлось полностью менять подсветку. Просим читателей обратить на мутную линзу, это последствие того –что она была приклеена цианоакрилатом. В результате испарения клея линза стала мутной, для таких работ требуется использовать эпоксидные клеи.

Творчество сельского радиомеханика. Были установлены диоды используемые для освещения помещений.Неаккуратный мастер так же умудрился повредить матрицу, повредив шлейф. Только ценой больших усилий нам удалось вернуть этот телевизор к жизни. Клиент в весьма нелесной форме вспоминал специалиста, который производил ремонт до нас.

Пример работы одного известного минского сервиса. После ремонта телевизор не проработал и двух месяцев. Хозяева отвезли его по гарантии где он находился 2 месяца. Устав от постоянных переносов сроков ремонта владельцы забрали телевизор и передали в наш сервисный центр. На следующий день телевизор был готов приятно поразив клиентов. Пришлось полностью менять комплект подсветки.

Еще одна работа горе– мастеров которая не прослужила и двух месяцев. Вставка не была должным образом приклеена к поддону, в результате срок ее службы оказался весьма коротким.  Клиент попросил нас полностью заменить подсветку устав от постоянных ремонтов в сомнительных мастерских.

Вместо того что бы поменять все светодиоды или заменить планки мастер решил резать и составлять планки, проработало около месяца. За полтора часа мы заменили всю работу предыдущего специалиста и дали заказчику длинную гарантию, после чего он ушел довольный.

А вот так клеят линзы еще одни мастера. В результате ужасные пятна на экране. Судя по цвету клея в голову приходят определенные неприятные ассоциации. Ко всему прочему этот клей не держит линзы, к моменту прихода телевизора в ремонт большее часть осыпалась усугубив и без того весьма плохую картинку.

Ребята еще и умудрились поставить вместо оригинальных светодиодов для подсветки ТВ, диоды используемые в светильниках. Самое смешное что бы сделать такой колхоз требуется потратить довольно много времени – приобрести светодиоды и клей, произвести ремонт и диагностику. А в результате получить некачественную работы потратив как свое,так и время заказчика. Хотя нужно было просто установить оригинальную запасную часть от завода – изготовителя, найти которую не так и сложно в специализированных магазинах.

А здесь мастер не смог даже ровно наклеить вставку, которая к тому же от другого телевизора. Проработало 2 недели и сломалось – когда заказчики стали звонить специалисту с просьбу произвести гарантийный ремонт он отказался, мотивируя это тем – что не давал гарантию на свою работу.  Обратившись к нам, клиент получил ремонт в течении трех часов и честную годовую гарантию на всю подсветку.

А вот такую работу мы увидели – разобрав прибор, побывавший в одном скандально известном сервисе,который периодически становить героем статье известно сайта Onliner. Это лист – отражатель из китайского ТВ. Особенностью китайской инженерной мысли состоит в том, что в отличии от корейцев  листы крепятся не защелками, а клеятся на двухсторонний скотч. Мастера с «руками из плеч» вместо того что бы аккуратно срезать лист, начали его тянуть полностью порвав. Не имея аналогичного решили скомбинировать из того что было в наличии,в результате получив вот такое чудо.

Приводим пример как должен выглядеть такой лист с завода.

Подведем итоги нашей статьи:

• Замену светодиодов имеет смысл производить полностью, замена только выгоревших приводит к короткой службе изделия.
• Лучше всего компоненты подсветки менять сразу планками.
• Устанавливать следует только оригинальные комплектующие. Экономия негативно сказывается на эксплуатационных характеристиках.
• Нужно внимательно подходить к выбору мастерских, осуществляющих ремонт. Неверный выбор может привезти к финансовым и временным затратам.

Смотрите также если “Разбили экран телевизора, что делать?”

: в чем разница?

Светоизлучающие диоды (LED) устройства отображения часто классифицируются как устройства с боковой подсветкой или с полной матрицей, в зависимости от конфигурации их ламп. Все светодиодные дисплеи работают в сочетании с отдельной технологией отображения, наиболее распространенной из которых является жидкокристаллический дисплей (ЖКД). Светодиодные компьютерные мониторы и телевизоры, например, обычно основаны на ЖК-технологии, а в качестве подсветки используются светодиодные лампы. Некоторые устройства отображения со светодиодной подсветкой имеют расположение лампочек с боковой подсветкой, тогда как другие имеют полное расположение лампочек.Итак, в чем разница между этими двумя схемами светодиодов?

Что такое светодиод Edge-Lit?

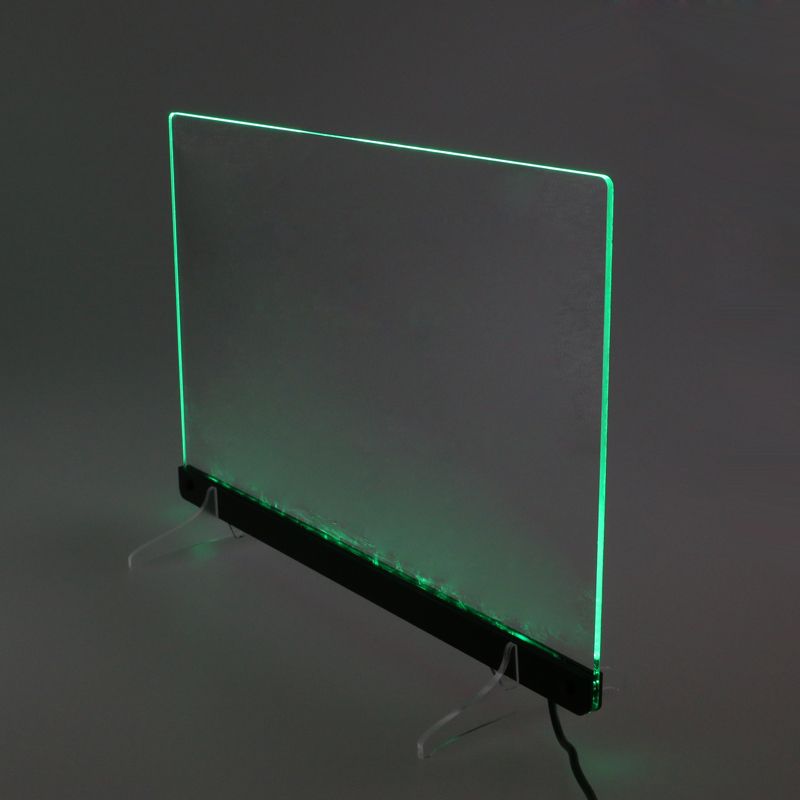

Светодиод с боковой подсветкой — это тип светодиода со светодиодной подсветкой, в котором лампочки расположены по периметру экрана. Светодиоды с боковым освещением используют световоды для равномерного распределения света по экрану. При включении лампочки излучают свет, который распределяется по экрану световодами. Их называют «боковыми», потому что они освещаются с краев.

Световоды предназначены для распределения света по экрану светодиода.Без световодов лампочки могут создавать области неравномерной яркости. Некоторые области экрана могут быть темными, а другие – светлыми. Световоды предотвращают это, равномерно распределяя свет по экрану светодиода.

Что такое светодиод полного массива?

Полноразмерный светодиод, также известный как прямой светодиод, представляет собой лампы, встроенные через определенные промежутки времени за экраном устройства. Это резко контрастирует со светодиодами с боковой подсветкой, которые имеют лампочки по краям экрана.

Поскольку лампы подсветки встроены за экраном, светодиоды полного массива способны создавать более четкие и качественные изображения, чем их аналоги с боковой подсветкой. Как светодиоды с боковой подсветкой, так и светодиоды полного массива могут создавать высококачественные изображения, но последний тип светодиодов обычно выходит на первое место.

обычно имеют больше лампочек, чем массивы с боковой подсветкой. В результате они производят больше света, что проявляется в виде более ярких изображений.

Различия между светодиодами Edge-Lit и светодиодами Full-Array

При использовании светодиодов с боковым освещением лампочки подсветки располагаются по краям экрана.В полноэкранных светодиодах лампочки подсветки размещаются за экраном.

Важно отметить, что все светодиоды, независимо от того, имеют ли они боковую подсветку или полный массив, работают в сочетании с отдельной технологией отображения, например ЖК-дисплеем. Сами по себе светодиодные лампы не способны воспроизводить изображения; они только производят свет, который освещает устройство отображения. Надеюсь, это даст вам лучшее представление о светодиодах с боковой и полной матрицей.

Что такое ЖК-телевизор со светодиодной подсветкой и прямой подсветкой?

Во время выставки потребительской электроники в январе мы заметили, что некоторые производители телевизоров представили ЖК-телевизоры с новым типом светодиодной подсветки, с прямой светодиодной подсветкой .

В то время мы мало что знали о светодиодной подсветке с прямым освещением, но исходя из того, какое место эти телевизоры занимали в линейке производителя — как правило, в серии начального уровня или близко к ней — оказалось, что светодиодная подсветка с прямым освещением Технология подсветки позволила сократить ценовой разрыв между более дешевой подсветкой CCFL (флуоресцентной) и более новой боковой светодиодной подсветкой, которая становится все более распространенной во многих ЖК-телевизорах. В этом году, например, и Samsung (серия EH), и LG (серия LS3400) предлагают недорогие ЖК-телевизоры со светодиодной подсветкой прямого освещения.

Так что же такое светодиодная подсветка прямого освещения?

Большинство ЖК-телевизоров в нашем рейтинге теперь оснащены боковой светодиодной подсветкой, где светодиоды расположены по периметру — обычно по бокам — телевизора. Затем волновод (или световод, или рассеиватель) распространяет свет по всей панели, желательно, равномерно.

Другой тип подсветки на основе светодиодов, который мы видели, теперь менее распространенный, — это полная светодиодная подсветка, в которой ряды светодиодов распределены по всей задней панели телевизора.Используя функцию, называемую локальным затемнением, светодиоды разделены на несколько зон, которыми можно управлять индивидуально, поэтому некоторые части подсветки могут быть затемнены, а другие остаются включенными. В некоторых случаях мы видели, как это улучшало контрастность и уровень черного. Некоторые боковые светодиоды также имеют функцию локального затемнения, но это оказало незначительное влияние на контрастность или уровень черного на большинстве протестированных нами телевизоров.

Светодиодная подсветка с прямым освещением является ответвлением полноэкранной подсветки, поскольку в ней используются светодиоды, распределенные по всей задней панели телевизора. (На странице технических характеристик телевизора эти телевизоры могут просто упоминаться как имеющие подсветку полного массива.) Однако есть несколько ключевых отличий по сравнению с более дорогими наборами светодиодов полного массива, которые мы тестировали ранее. Во-первых, они используют значительно меньше светодиодов на задней панели. Другое дело, что в этих наборах отсутствует функция локального затемнения.

Кроме того, эти телевизоры намного глубже, чем предыдущие модели со светодиодной подсветкой, особенно ультратонкие телевизоры с боковой светодиодной подсветкой. На самом деле они больше напоминают ЖК-телевизоры с подсветкой CCFL.Причина: поскольку используется меньшее количество светодиодов, их приходится отодвигать дальше от экрана, чтобы обеспечить достаточное освещение панели, подобно тому, как луч фонарика становится шире, когда вы отдаляете его от объекта.

Но главная причина, по которой мы видим светодиодную подсветку с прямым освещением, — это цена. Хотя они стоят немного дороже, чем модели CCFL, они дешевле, чем модели с краевыми светодиодами, поскольку для них не требуются световодные пластины. А в условиях жесткой экономики это позволяет производителям предлагать менее дорогие модели, не отказываясь от того, что считается ключевой особенностью ЖК-дисплеев — светодиодной подсветки.Хотя светодиодная подсветка с прямым освещением не тоньше, чем ЖК-телевизоры на основе CCFL, у них есть преимущество перед моделями с люминесцентными лампами: более высокая энергоэффективность.

В настоящее время мы тестируем несколько моделей Samsung, которые используют светодиодную подсветку с прямым освещением, поэтому обязательно ознакомьтесь с нашими рейтингами телевизоров на следующей неделе или около того, чтобы узнать, как себя показали эти телевизоры. Мы также будем следить за рынком, чтобы увидеть, будет ли больше производителей использовать этот тип подсветки в своих недорогих моделях ЖК-телевизоров.

В чем разница между светодиодными панелями с боковой и задней подсветкой?

Светодиодная панель с задней подсветкой состоит из массива светодиодов, установленных на горизонтальной пластине и направленных вертикально вниз через рассеиватель в освещаемое пространство. Панели с задней подсветкой иногда также называют панелями с прямой подсветкой.

Светодиодная панель с торцевой подсветкой состоит из ряда светодиодов, закрепленных на раме (или окружности) панели, светящих горизонтально в светопроводящую пластину (СЛП). LGP направляет свет вниз через рассеиватель в пространство внизу. Панели с боковой подсветкой иногда также называют панелями с боковой подсветкой.

Обе конструкции имеют свои преимущества и недостатки.Панели с боковой подсветкой были первыми, которые начали производиться серийно.

Дизайн с боковой подсветкой был выбран по нескольким причинам:

• Световодная пластина (LGP) — это эффективный и простой способ рассеивания света, исключающий риск появления ярких пятен.
• Наличие LGP означает, что рассеиватель не несет единоличной ответственности за равномерное распределение света, поэтому можно использовать недорогие материалы, при условии, что они не желтеют со временем.
• Линзы не требуются, а конструкция с боковой подсветкой хорошо работает с различными углами луча светодиодов.
• Тепло от светодиодных чипов рассеивается через раму, поэтому задняя часть может быть легкой и не нагреваться, поэтому при необходимости драйвер можно разместить здесь.

Со временем недостатки этого подхода стали очевидны. Лучшим материалом для LGP является акрил (PMMA), но он может быть довольно дорогим, поэтому часто использовался более дешевый полистирол (PS). Если он не смешивается с добавками, стабилизирующими УФ-излучение, PS LGP со временем желтеют, поэтому эффективность падает, светоотдача становится тускло-желтой, а центр панели темнеет, а периферия остается яркой.

Кроме того, некоторые задние отражатели (см. рисунок выше) со временем отслоились, что еще больше ухудшило характеристики ранних светодиодных панелей с боковой подсветкой.

Технические достижения позволили представить новое поколение светодиодных панелей с задней подсветкой. Они часто более эффективны при более низких удельных затратах, чем предыдущие светодиодные панели.

• Светодиоды стали более эффективными, поэтому тепловое преимущество, присущее конструкции с боковой подсветкой, стало менее важным. Конструкции с подсветкой уже не настолько популярны, чтобы водителя нельзя было разместить сзади.
Линзы
• стали дешевле в производстве, а современные клеи позволяют надежно прикрепить их к каждому светодиоду для создания равномерного распределения света без риска их падения — недостаток некоторых более ранних и дешевых панелей с задней подсветкой.
• Микропризматические рассеиватели стали более распространенными, менее дорогими и более эффективными, поэтому двойное действие комбинации LGP/рассеиватель больше не требуется.
• Исключение LGP в конструкциях с задней подсветкой означает, что потенциальная экономия энергии больше, чем в конструкциях с боковой подсветкой, если все остальные факторы равны.

Рынок освещения теперь принимает панели с задней подсветкой так же легко, как и панели с боковой подсветкой, и, поскольку панели с задней подсветкой не требуют LGP или заднего отражателя, они часто являются самыми дешевыми, а также наиболее эффективными светодиодными панелями.

В NVC мы предлагаем выбор. У нас есть две серии с боковой подсветкой: FULTON и STERLING , а также одна серия с задней подсветкой FARGO.

Это то, на что следует обратить внимание.

• Используется слишком мало светодиодов. Слишком малое количество светодиодов (обычно 36 или меньше) означает, что они должны работать при высоком токе, чтобы генерировать необходимый световой поток. По сравнению с конструкциями, использующими большее количество светодиодов, это менее эффективно (светодиоды работают наиболее эффективно при низких токах возбуждения), генерирует больше тепла, сокращает срок службы светодиодов и ускоряет уменьшение светового потока.
• Пластиковые корпуса. В лучших панелях с задней подсветкой используется металлический корпус. Он более эффективен в качестве теплоотвода, чем (более дешевый) пластиковый корпус.Светодиоды выделяют некоторое количество тепла, которое необходимо рассеивать, чтобы не сократить срок их службы.
• Распределение света не перекрывается. В хорошей панели с задней подсветкой каждый светодиод имеет индивидуальную линзу, и линзы сконструированы таким образом, что свет от каждого светодиода перекрывает свет от соседних. Это обеспечит равномерное свечение и некоторую устойчивость в случае выхода из строя одного светодиода. Плохая конструкция линзы и малое количество светодиодов могут уменьшить перекрытие между светодиодами и увеличить риск появления ярких и темных пятен на передней части светильника.
• Плотно ли закреплены линзы? Только время покажет, но риск заключается в том, что тепло, выделяемое светодиодами, в сочетании с дешевым клеем, плохо нанесенным, приведет к падению линз. Результатом будет неравномерное распределение света и, возможно, блики.
• Встроенный драйвер. Производители могут сэкономить деньги, встроив драйвер в корпус, но это имеет множество недостатков. Его нельзя заменить в случае проблемы, и не будет диммирования или аварийных опций. Это очень негибкий подход.
• Проверьте углы рамы. На более дешевых панелях будет бросаться в глаза неприглядный стык.

Обе конструкции могут при правильной передней крышке обеспечивать отличные характеристики UGR. Чтобы сравнить различные марки и модели, просмотрите таблицы UGR, которые являются частью фотометрических данных, которые должны быть доступны у всех известных производителей.

Эволюция светодиодной подсветки

Автор: Адам Симмонс
Последнее обновление: 14 августа 2021 г.

Подъем светодиода

LED (Light Emitting Diode) «интересна» для потребителя, поскольку помогает сделать дисплей тоньше, легче и эффективнее.Он также является победителем с точки зрения маркетинга, поскольку производители стремятся провести искусственное различие между своими «светодиодными» (с подсветкой) мониторами и их «ЖК-мониторами». Это слепо заставляет людей полагать, что технология полностью отличается от «ЖК-дисплея», а не просто изменение типа подсветки с CCFL (флуоресцентная лампа с холодным катодом) на светодиод. Быстрая регулировка яркости также позволяет производителям лучше использовать функцию «динамической контрастности», которую мы часто критикуем в наших обзорах.Практичность настройки всей задней подсветки в соответствии с общей темнотой сцены сомнительна. Но это, безусловно, позволяет играть в безумно большие и вводящие в заблуждение игры с числами с коэффициентами контрастности.

Многим потребителям эта ситуация казалась беспроигрышной: конечный продукт стал тоньше, легче, не содержал ртути и мышьяка и был более энергоэффективным, потребляя меньше энергии и выделяя меньше тепла. При более глубоком рассмотрении мониторов, использующих эту технологию, по мере того, как они становились все более распространенными, вскоре стало ясно, что еще есть место для подсветки CCFL.Стремление сделать вещи тоньше может понравиться некоторым пользователям с эстетической точки зрения, но у него есть и свои недостатки. Хотя производители в значительной степени отказались от этого как ключевого преимущества, некоторые модели со светодиодной подсветкой особенно тонкие и подвержены изгибу как во время, так и после производства. Это может усугубить проблемы с однородностью яркости и, в частности, вызвать проблемы с размытием и помутнением задней подсветки.

Основной недостаток более ранних технологий светодиодной подсветки связан с более узким спектральным диапазоном излучаемого ими света по сравнению с подсветкой WCG (Wide Color Gamut) CCFL.Это было основной причиной того, что некоторые производители не спешили отказываться от подсветки CCFL на некоторых своих «профессиональных» моделях — почти исключительно для создания более широкой цветовой гаммы, необходимой для обработки изображений и просмотра расширенных цветовых гамм, таких как Adobe RGB. Несмотря на эти потенциальные недостатки, технология была принята многими производителями в качестве «стандарта», в первую очередь по экологическим причинам и для большей части рынка.

RGB LED — редкая порода

Довольно узкий выбор мониторов со светодиодной подсветкой фактически преодолел ограничение цветовой гаммы (а затем и некоторые) за счет использования «триад» светодиодов (красный, зеленый и синий) для создания белого света широкого спектра.Эта редкая альтернатива WLED (белый светоизлучающий диод, обычная реализация, рассмотренная ниже) была известна как подсветка RGB-LED. Некоторые известные модели включают XL20, XL24 и XL30 от Samsung, производителя, который был одним из первых, кто широко внедрил технологии светодиодной подсветки как для мониторов, так и для телевизоров. Хотя конструкции RGB-LED выставляли напоказ цветовую гамму, которую не могла достичь даже подсветка WCG-CCFL, технология так и не стала популярной. Было просто слишком много недостатков; стоимость, размер, вес, дифференциальная деградация светодиодов (что со временем приводит к цветовому дисбалансу на экране) и относительно низкая энергоэффективность.

WLED – современный подход

В отличие от этих триад RGB, большинство современных решений светодиодной подсветки включают в себя размещение границы (или, в некоторых случаях, кластеров) «белых» светодиодов позади или сбоку от ЖК-матрицы, часто рядом с краями, и использование рассеивателя для рассеивания света. через экран. Несмотря на то, что их называют «белыми» светодиодами, они на самом деле излучают синий свет, который проходит через желтый люминофор, чтобы дать более нейтральный белый цвет и обеспечить красный и зеленый компоненты изображения.Ранние итерации технологии (примерно 2009-10 гг.) имели тенденцию страдать от очевидного и неисправимого смещения синего цвета. По мере того, как производители лучше знакомились с технологией и могли настраивать подсветку, люминофорные покрытия и ЖК-панели, этот оттенок становился более пригодным для использования. Несмотря на эти достижения, многие WLED-подсветки, используемые в современных мониторах, по-прежнему страдают определенным дисбалансом, когда речь идет о спектре света, который они излучают. На приведенном ниже графике представлена ​​относительная интенсивность света на различных длинах волн для «типичной» современной подсветки WLED.

Вы можете увидеть отчетливый пик спектральной энергии в «синей» области, а именно ~450 нм (свет считается «чисто синим»). Это происходит от синего диода подсветки, который обычно состоит из InGaN (нитрид индия-галлия). Гораздо более слабый спектральный отклик менее чем на треть интенсивности можно наблюдать между 500 и 700 нм, что соответствует «желтому» свету типичного сцинтилляционного люминофорного покрытия; ИАГ (иттрий-алюминиевый гранат). В сочетании компоненты подсветки InGaN и YAG создают «белый» свет с естественной цветовой температурой (точкой белого), определяемой соотношением InGaN и YAG.

Этот свет фильтруется красными, зелеными и синими субпикселями монитора для воспроизведения широкого диапазона цветов и дальнейшего уточнения точки белого. После фильтрации значительная часть исходной спектральной энергии подсветки теряется; «фильтр» далек от совершенства, и первоначальный спектральный дисбаланс задней подсветки все еще остается основной проблемой. При условии, что фильтры работают должным образом (т. е. монитор правильно откалиброван), ваш типичный монитор с белой светодиодной подсветкой сможет эффективно использовать сильную «чисто-синюю» спектральную составляющую для получения насыщенных «чисто-синих» цветов. Красная и зеленая составляющие (от желтого света люминофорного покрытия YAG) относительно слабы. Эти пробелы в спектральной энергии и относительное отсутствие интенсивности для длин волн, отличных от ~450 нм, ограничивают цветовую гамму типичного монитора со светодиодной подсветкой примерно до цветового пространства sRGB. Цветовая гамма, показанная ниже, сравнивает цветовую гамму Dell U2412M (красный треугольник) с цветовым пространством sRGB (зеленый треугольник). Хотя U2412M сейчас довольно устарел, такой цветовой охват довольно типичен, в частности, для современных моделей с разрешением 1920 x 1080 (Full HD).

При более детальном рассмотрении цветопередачи вы также обнаружите, что «чисто синий» компонент может стать подавляющим. Когда вы смешиваете это с относительно небольшим желтым компонентом (зеленый и красный), будут очевидны некоторые недостатки. Это особенно верно для оттенков, которые в основном синие, но содержат небольшую смесь других цветов; это может показаться нелогичным, но большинство мониторов с белой светодиодной подсветкой не очень хорошо отображают определенные оттенки синего!

Аналогичная история для многих мониторов со стандартной гаммой и подсветкой CCFL при воспроизведении зеленых оттенков. Обычно есть спектральный пик на зеленом и вторичные пики на синем и красном. В этом примере пики красного и синего цветов составляют 40% интенсивности зеленого максимума. Однако важно отметить, что относительная интенсивность этих пиков и распределение энергии для окружающих длин волн значительно различаются в зависимости от используемых люминофоров.

Глядя мимо синих диодов

Хотя с некоторых точек зрения было бы неплохо достичь sRGB или немного выше, поскольку это обеспечивает немного большую яркость, вы действительно хотели бы достичь следующего «стандарта» гаммы для работы с критически важными цветами и действительно раскрыть потенциал яркости.Первоначально для достижения этого LG Display использовала модифицированный тип подсветки WLED, называемый GB-LED (также известный как GB-R LED или GB-r LED). Вместо синего диода, покрытого желтым люминофором, в задней подсветке используются синие и зеленые диоды с красным люминофором. Как показано ниже, это создает сильные и отчетливые спектральные пики для синего, зеленого и красного цветов, а не дает синий пик и широкую «желтую» область. Красный пик и относительная интенсивность по сравнению с синим и зеленым пиками зависят от используемого люминофора.Можно использовать «люминофоры KSF», которые обеспечивают характерный тройной пик красной энергии, показанный на следующем графике. Технология GB-LED была реализована в различных панелях LG AH-IPS («Усовершенствованная высокопроизводительная плоскостная коммутация»), а также в некоторых панелях Samsung PLS (плоскостная коммутация). Они предназначены для обеспечения покрытия Adobe RGB 98%+ и охвата NTSC 104%+, что на самом деле превышает 98% Adobe RGB и 102% NTSC, типичные для WCG-CCFL.

В настоящее время доступен ряд мониторов с подсветкой GB-LED, в том числе Dell UP2716D, цветовая гамма которого показана выше (красный треугольник) и сравнивается с sRGB (зеленый треугольник) и Adobe RGB (фиолетовый треугольник).У производителя панелей AU Optronics (AUO) есть альтернативный метод достижения широкой цветовой гаммы, который они интегрировали в некоторые из своих панелей AHVA (типа IPS). В них используется смесь красных и синих диодов с зеленым сцинтилляционным люминофором (так называемая конструкция светодиодов RB-LED или RB-G). Конструкция подсветки обоих решений несколько сложнее, чем у стандартного WLED, и по сравнению с ней требует небольшой надбавки к цене.

Улучшение люминофоров

Для подсветки CCFL можно использовать широкий спектр люминофоров, включая люминофоры с широкой цветовой гаммой (WCG-CCFL).Хотя спектр, показанный ранее, довольно типичен для подсветки CCFL со стандартной гаммой, здесь обычно было больше вариаций, чем для подсветки WLED. Но дело движется вперед; когда дело доходит до света, излучаемого подсветкой WLED, появляется все больше исключений, и последние разработки в технологии светодиодной подсветки начали пересматривать наши ожидания от этой технологии. Samsung, один из ключевых производителей современных панелей, был одним из первых, кто действительно внедрил подсветку WLED, и был первым производителем панелей, который применил ее повсеместно для всех новых моделей. Другие крупные производители панелей, такие как LG Display и AU Optronics, уже давно последовали их примеру. Для моделей с разрешением 2560 x 1440 (WQHD) или 3840 x 2160 (4K UHD) очень часто используются улучшенные люминофоры с улучшенными спектральными характеристиками для увеличения энергии в «желтой» области. Эти улучшенные или «легированные» люминофоры улучшают покрытие в красной и зеленой частях гаммы, а также расширяют диапазон оттенков синего, которые можно воспроизвести.

Как партнер Amazon я зарабатываю на соответствующих покупках, сделанных по ссылке ниже.По возможности вас перенаправят в ближайший магазин. Дополнительная информация о поддержке нашей работы.

Хотя изначально такая подсветка была относительно редкой на моделях с разрешением 1920 x 1080 (Full HD), число исключений растет. С появлением HDR (High Dynamic Range) и целью DCI-P3 и, в конечном итоге, Rec. 2020 (BT.2020), был сделан большой толчок, чтобы вывести вещи далеко за пределы sRGB.И теперь это можно сделать, не затрачивая сложное решение подсветки с помощью дополнительных диодов альтернативного цвета. Производители панелей, такие как LG, AUO и TPV, рассматривали улучшенные люминофоры как альтернативный метод достижения такого улучшения. LG Display ввела термин «Nano IPS», чтобы подчеркнуть свою улучшенную технологию люминофора, используемую для расширения этого цветового пространства. В частности, в нем используется слой «люминофора KSF» (или K2SiF6, легированный Mn4, для химически настроенных) для достижения превосходного покрытия DCI-P3 ~ 98%.На первом изображении ниже показан спектральный профиль такой подсветки с характерными всплесками красной энергии и относительно низким пиком зеленого. На втором изображении показан цветовой охват, достигнутый Nano IPS, на примере ViewSonic XG270QG. Зеленый треугольник представляет цветовое пространство sRGB, синий треугольник — цветовое пространство DCI-P3, а красный треугольник — цветовую гамму монитора.


Аналогичные улучшенные люминофоры используются и в других моделях, в том числе в некоторых относительно доступных моделях.См., например, цветовую гамму, достигнутую AOC 24G2(U) (ниже) с улучшенной (KSF) люминофорной подсветкой WLED. В этом случае он не такой широкий, как реализации Nano IPS, но, безусловно, предлагает щедрое расширение за пределы sRGB.



Samsung и другие производители панелей и CELL (панелей без подсветки), такие как AUO, иногда используют альтернативные средства для достижения расширенной цветовой гаммы. Альтернативная технология была разработана и дорабатывается американской компанией Nanosys.Эта технология называется «улучшающая пленка с квантовыми точками» (QDEF), а подсветку иногда называют QD LED (светодиод с квантовыми точками), а не предпочтительной номенклатурой Nanosys. Синие диоды все еще используются, но люминофорное покрытие и диффузор заменены специальной пленкой из наноскопических люминофоров, называемых «квантовыми точками», как показано ниже.

Триллионы квантовых точек (КТ) присутствуют на пленке. Их можно настроить физически (изменив их размер) для управления длинами волн света, излучаемого при их возбуждении источником света.Синий компонент в изобилии обеспечивается светом, излучаемым самим диодом, в то время как красный и зеленый компоненты обеспечиваются специально настроенными квантовыми точками. Это обеспечивает три отдельных спектральных пика на «синем», «зеленом» и «красном», которые необходимы для охвата расширенных цветовых пространств. Спектр, создаваемый этой системой, вполне сравним с конструкцией GB-LED/RB-LED, с добавлением столь же «чистого» и энергичного красного пика. Это показано на следующем графике, предоставленном Джеффом Юреком (менеджером по маркетингу продуктов Nanosys).

Чтобы узнать больше о том, как обстоят дела с этой технологией с точки зрения монитора ПК, мы напрямую поговорили с Джеффом Юреком. Он сказал нам, что первоначальной целью было интегрировать пленки QDEF в портативные дисплеи, такие как планшетные ПК, но он надеется увидеть хороший интерес и со стороны производителей больших дисплеев. Действительно, технология Nanosys Quantum Dot в настоящее время получила более широкое распространение в дисплеях различных производителей, включая Acer, ASUS, BenQ, MSI и Samsung. Важным преимуществом QDEF является его простая интеграция в существующие конструкции ЖК-дисплеев — пленка тоньше обычного листа бумаги и просто заменяет существующие компоненты.Он также не требует затрат, в отличие от дорогих многодиодных и улучшенных люминесцентных конструкций, которые в настоящее время используются LG Display. «Голый» синий диод не требует отдельной обработки люминофором и вместо этого пропускает свет через пленку, стоимость которой сопоставима с люминофором и диффузором. Кроме того, сама пленка продемонстрировала подходящий срок службы для использования в телевизорах и мониторах с эквивалентным сроком службы более 30 000 часов (что сравнимо с некоторыми из лучших современных светодиодных ламп подсветки).

Основной целью технологии QDEF является предоставление пользователю расширенных цветовых пространств без ущерба для формы, стоимости или функций существующих ЖК-дисплеев. В настоящее время пленка предназначена для обеспечения полного охвата Adobe RGB — даже с более долгосрочным стандартом HDR (High Dynamic Range) Rec. 2020 год в планах. Превосходное покрытие ближайшей целевой гаммы HDR (сильное покрытие DCI-P3) уже было достигнуто с помощью этой технологии в таких продуктах, как Philips 436M6VBPAB и ASUS PG27UQ.Цветовые гаммы ниже показывают решение подсветки Quantum Dot Acer XB323U GP. При настройке «из коробки» или с не экстремальными настройками цветовых каналов эта модель показывает пики красной и, кроме того, зеленой энергии, которые превышают синий пик. Это имеет потенциальные положительные последствия для удобства просмотра (более сбалансированный спектр с более второстепенным компонентом синего света), в то же время обеспечивая широкую цветовую гамму, превышающую 100% Adobe RGB. Красный треугольник показывает цветовой охват монитора, зеленый треугольник sRGB и синий треугольник DCI-P3.Фиолетовый треугольник на втором изображении показывает Adobe RGB.

Благодаря продолжающемуся успеху QDEF компания Nanosys разработала ряд других связанных технологий QD, как описано в их дорожной карте. Сюда входит QDOG (квантовая точка на стекле), которая покрывает стеклянную LGP (световодную пластину) непосредственно квантовыми точками, что позволяет сделать более тонкий дисплей с меньшим количеством слоев при потенциально сниженной стоимости. И QDCC (преобразование цвета квантовыми точками), который заменяет цветной фильтр квантовыми точками для повышения энергоэффективности, яркости и угла обзора.Как бы то ни было, богатая цветовая гамма, достигаемая такими технологиями QD, дает дисплеям возможность более точно имитировать цвета, которые мы можем видеть в реальном мире, и создавать более яркие и реалистичные сцены. Предоставление богатой и красочной игровой площадки для создателей контента и для потребителей. С появлением HDR (расширенного динамического диапазона), как мы вскоре расскажем, такие возможности становятся все более важными.

Другая компания, базирующаяся в Манчестере, Англия, разработала похожее решение.CFQD (безкадмиевые квантовые точки) являются ключевой разработкой Nanoco и, как и пленка QDEF, предназначены для бесшовной интеграции в существующие конструкции ЖК-дисплеев. Подсветка возбуждает квантовые точки, и вместе они способны излучать свет с очень сильной синей, зеленой и красной энергией. Как следует из названия, эта пленка не содержит тяжелого металла кадмия, который используется в QDEF, что является потенциальным экологическим преимуществом, которое теперь разделяет Nanosys. Квантовые точки (CFQD), используемые в пленках Nanoco, изначально производились компанией The Dow Chemical Company в Южной Корее под торговой маркой TREVISTA.Как сообщают южнокорейские новостные источники, такие как The Korea Times, Samsung собиралась использовать эту технологию; действительно, они сделали это для некоторых из своих телевизоров Quantum Dot 2015 года. Похоже, что многие производители теперь предпочитают альтернативу Nanosys.

И последнее, но не менее важное: компания QD Vision из Массачусетса, которую мы упомянули в нашей статье об OLED за их работу над технологией полностью самоизлучающих квантовых точек. В ближайшем будущем они разработали собственную технологию Quantum Dot под названием «Color IQ».Вместо решения на основе пленки в нем используются квантовые точки в качестве направляющей (краевой оптики), которая находится между светодиодами и световодом вдоль края дисплея. Два тесно связанных производителя мониторов, AOC и Philips, внедрили технологию Color IQ в некоторые из своих мониторов. Ключевым преимуществом, которое здесь рекламируется, является снижение затрат на достижение эффективного охвата Adobe RGB по сравнению с GB-LED и RB-LED. Протестировав модель с этой технологией (Philips 276E6ADSS), мы, возможно, склонны согласиться с некоторыми утверждениями Nanosys в судебном иске, который они подали против QD Vision в апреле 2016 года. В частности, они заявляют, что решение Color IQ от QD Vision является «плохим имитатором» собственной технологии Nanosys (QDEF): «Результаты говорят сами за себя. Продукты, использующие решение QD Vision, имеют плохую однородность цвета, высокий уровень брака в полевых условиях и, к сожалению, создают впечатление, что квантовые точки — это дешевая технология низкого качества». Несмотря на то, что AOC и Philips опробовали пленку Color IQ, теперь они отдают предпочтение альтернативным материалам, таким как люминофоры KSF, а в некоторых случаях и альтернативным решениям QD LED (отсылка к Nanosys).

Использование дополнительных цветов

Однако для точного вывода этого яркого и красочного контента сам контент должен быть специально написан с учетом расширенных цветовых пространств, таких как Adobe RGB. Традиционно единственными пользователями, которые могут правильно воспользоваться этим преимуществом, являются специалисты по цвету, фотографы и дизайнеры, которые могут создавать и обрабатывать контент с широкой гаммой. По мере того, как возможности расширенной цветовой гаммы становятся все более распространенными, граница sRGB становится чем-то, что эмулируется, а не естественным технологическим ограничением.Вполне естественно, что по мере того, как устройства становятся все более универсальными, способными должным образом поддерживать расширенные цветовые гаммы, мы наблюдаем отход от границ цветового пространства sRGB. Дизайнеры, кинематографисты и другие представители «индустрии», с которыми мы разговаривали, очень хотят увидеть это, поскольку это позволяет им лучше выражать свои творческие усилия и предлагать потребителю захватывающее развлечение, которого они жаждут. Джефф Юрек повторил это и указал, что Pixar Animation Studios, например, используют обширную цветовую палитру для своих творений, но многие детали теней теряются, когда они уменьшаются и выводятся в sRGB.

Переход на более широкое цветовое пространство не произойдет за одну ночь, и, безусловно, необходимо, чтобы аппаратное обеспечение также поддерживало цветовое пространство sRGB. С некоторым успехом это можно сделать с помощью режимов эмуляции, которые распространены на мониторах с широкой цветовой гаммой. Но может возникнуть некоторая путаница, если разработчики начнут выдавать контент, предназначенный для просмотра на мониторах с широкой гаммой, в то время как другие все еще используют стандартную гамму. Хотя свет в конце туннеля, безусловно, есть.Разработчики игр и фильмов сейчас сосредотачиваются на поддержке HDR (High Dynamic Range) для своего контента, который будет использоваться на дисплеях, обладающих такими возможностями. Сейчас мы наблюдаем увеличение количества контента, который с гордостью может похвастаться поддержкой HDR. В мире дисплеев (который отличается от HDR, используемого в фотографическом смысле) одним из требований является расширенное цветовое пространство. Вышеупомянутая Рек. Цветовое пространство 2020 года является долгосрочной целью, но в ближайшей перспективе производители дисплеев стремятся поддерживать как можно больше DCI-P3 (стандартное цветовое пространство Digital Cinema Initiatives). А используя методы, подобные описанным выше, такого рода дисплеи становятся гораздо более распространенными. Содержимое HDR точно отображается в этом цветовом пространстве, оно расширяет палитру далеко за пределы sRGB и позволяет разработчикам воплощать свои творения в жизнь гораздо более разнообразным и визуально приятным способом. Он также предлагает полезную ступеньку перед Rec. 2020 может быть широко поддержан.

Заключение

Когда впервые появилась светодиодная подсветка, производители были слишком заинтересованы в продвижении того, что, по сути, вводило в заблуждение или даже выдумывало преимущества производительности.Поскольку технология получила довольно широкое распространение, стало совершенно ясно, что ситуация не была «беспроигрышной» в пользу тонкой подсветки «Белый светодиод» (WLED). В некоторых областях, особенно в охвате цветовой гаммы, CCFL могут предложить значительные и хорошо заметные преимущества. Но теперь производители ЖК-панелей подняли планку в этом отношении, используя улучшенные люминофоры и альтернативные схемы диодов для расширения цветовой гаммы.

Параллельно с этим ведутся интересные разработки.Samsung и ряд других производителей внедряют альтернативные технологии для улучшения восприятия, такие как OLED и полностью самоизлучающие QD-дисплеи. Они обещают расширенную цветовую гамму, потрясающую контрастность и отличную отзывчивость. Но для использования в настольных мониторах необходимо решить ряд серьезных технических и экономических проблем. Такие мониторы далеки от того, чтобы быть коммерчески жизнеспособными в потребительском секторе.

Еще одна интересная технология, которая начала распространяться среди потребителей, — это использование квантовых точек в существующих конструкциях ЖК-дисплеев; Решения для светодиодной подсветки QD, такие как пленка Nanosys Quantum Dot Enhancement Film (QDEF).Как и в случае использования улучшенных люминофоров, эти решения обеспечивают превосходную цветопередачу по сравнению с существующей базовой светодиодной подсветкой. В отличие от усовершенствованных диодов и люминофоров, эти продукты работают вместо люминофорных покрытий на простых синих диодах и могут быть реализованы производителями без дополнительных материальных затрат. Цель аналогична усовершенствованным диодным и люминофорным решениям и альтернативным технологиям, таким как OLED (и полностью самоизлучающие квантовые точки). Чтобы расширить цветовую гамму далеко за пределы ограничительного стандарта sRGB.

Мы увидим, как все больше и больше мониторов с комфортом выходят за рамки ограниченного цветового пространства sRGB и корректно отображают альтернативные стандарты, такие как Adobe RGB, DCI-P3 и, наконец, Rec. 2020 (или что-то близкое к этому). Не прибегая к чрезмерно громоздким или энергоемким технологиям. Это даст создателям контента возможность действительно придать сценам желаемый вид с по-настоящему яркими, эффектными и реалистичными цветами. Тем более, что HDR становится ключевым контентом для разработчиков.Это очень захватывающая перспектива для разработчиков игр, кинопродюсеров, художников и дизайнеров — и, конечно же, для потребителей на другом конце.

Как партнер Amazon я зарабатываю на соответствующих покупках, сделанных по ссылке ниже. По возможности вас перенаправят в ближайший магазин. Дополнительная информация о поддержке нашей работы.

WLED и LED — в чем разница? | by NechCloud

ОТВЕТ: Нет абсолютно никакой разницы между LED и WLED . WLED просто означает белый светодиод . Это стандартный светодиод в дисплеях со светодиодной подсветкой.

Термин «светодиод» означает светоизлучающий диод , тогда как WLED означает белый светоизлучающий диод .Как мы упоминали выше, нет никакой разницы между WLED и светодиодными дисплеями. WLED, возможно, просто маркетинговый термин.

LED-монитор или LED-дисплей чаще всего имеют плоский экран, малую глубину и малый вес, если говорить о весе. Обратите внимание, что светодиодный дисплей отличается от ЖК-дисплея (жидкокристаллический дисплей ). Светодиодные и ЖК-мониторы основаны на одной и той же базовой технологии отображения изображения, но отличаются типом подсветки. ЖК-дисплей использует CCFL (люминесцентные лампы с холодным катодом ) вместо светодиодов для освещения экрана.Хотя свет часто не особенно яркий, они обычно более эффективны и долговечны, чем традиционное освещение. Светодиоды используются в качестве источника света в домашних лампочках, светофорах, экранах смартфонов и ноутбуков или мониторах.

Самыми большими преимуществами светодиодного дисплея являются его эффективность, низкое энергопотребление и тонкий дизайн. Светодиодный монитор будет тоньше и дешевле в эксплуатации в долгосрочной перспективе.

• Более широкий диапазон затемнения
• Более надежный
• Более высокий коэффициент динамической контрастности.
• Более длительный срок службы и меньшее воздействие на окружающую среду

Если вам нужен качественный дисплей, но цена является для вас важным фактором, то ЖК-экраны, вероятно, являются лучшим выбором. Они дешевле, больше подходят для игр. Если цена не играет большой роли в ваших решениях, хорошей идеей будет приобрести светодиодный дисплей. Светодиоды — это лучшая технология с точки зрения насыщенности цвета, контрастности и энергопотребления, что оправдывает более высокие первоначальные вложения.

Вы предпочитаете видео объяснение? Тогда видео от Techquickie для вас.

Первоначально опубликовано на nechstar.com 1 декабря 2018 г.

LED, QLED и OLED-телевизоры: в чем разница? — Штепсельная вилка

Если вы хотите купить новый телевизор, вы, вероятно, сталкивались с такими терминами, как LED, QLED и OLED. Это все разные типы дисплеев, и каждый из них по-разному влияет на качество изображения фильмов и телепередач. Вот все, что вам нужно знать о разнице между LED, QLED и OLED-телевизорами, а также о том, какой из них имеет лучший свет, цвет, контрастность и многое другое.

Что такое ЖК-телевизор?

ЖК-телевизор получил свое название от жидкокристаллического дисплея, который используется для управления светом. Все ЖК-телевизоры имеют источник света на задней панели телевизора (известный как подсветка). Перед подсветкой находятся несколько фильтров, которые контролируют, сколько света проходит, и какого цвета должен быть каждый пиксель.

Что такое светодиодный телевизор?

Технически LED (светодиодный) телевизор — это просто ЖК-телевизор, за исключением того, что в качестве подсветки в нем используются светодиоды вместо люминесцентных ламп.Поскольку светодиодные лампы намного меньше, эти телевизоры тоньше, более энергоэффективны и обеспечивают гораздо лучшую контрастность, чем старые ЖК-телевизоры.

Однако важно отметить, что существуют различные типы светодиодной подсветки, которые также влияют на качество изображения телевизора. Телевизоры с боковым освещением имеют светодиоды вдоль одной или нескольких сторон, в то время как телевизоры с полным массивом имеют сетку светодиодных индикаторов. Оба этих телевизора могут оставлять размытыми большие части изображения.

В новейших светодиодных телевизорах используется технология полного локального затемнения, которая делит подсветку на зоны, которыми можно управлять по отдельности. Это помогает сделать темные части изображения темными, а светлые — светлыми. Чем больше у телевизора зон локального затемнения, тем лучше будет контраст.

Что такое мини-светодиодный телевизор?

Мини-светодиодный телевизор ничем не отличается от любого другого светодиодного телевизора, за исключением того, что в нем используются гораздо меньшие светодиоды для выравнивания света и еще большего повышения контрастности. Поскольку подсветка намного меньше, мини-светодиодные телевизоры могут быть намного тоньше и легче, чем обычные светодиодные телевизоры.

Сейчас есть даже микро-LED-телевизоры, в которых размер каждой светодиодной подсветки равен пикселю.Однако на данный момент эти телевизоры все еще очень новые и дорогие.

Что такое QLED-телевизор?
